  1. Komunikace KNX Michal Bassy

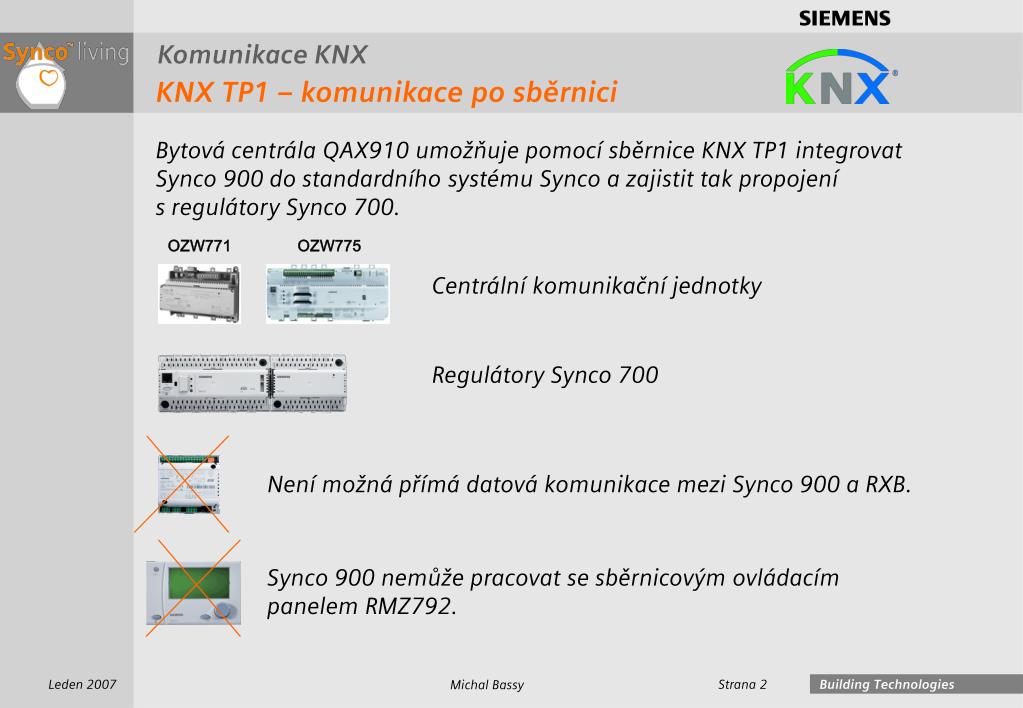

  2. Komunikace KNX KNX TP1 – komunikace po sběrnici Bytová centrála QAX910 umožňuje pomocí sběrnice KNX TP1 integrovat Synco 900 do standardního systému Synco a zajistit tak propojení s regulátory Synco 700. OZW771 OZW775 Centrálníkomunikační jednotky Regulátory Synco 700 Není možná přímá datová komunikace mezi Synco 900 a RXB. Synco 900 nemůže pracovat se sběrnicovým ovládacím panelem RMZ792. Michal Bassy

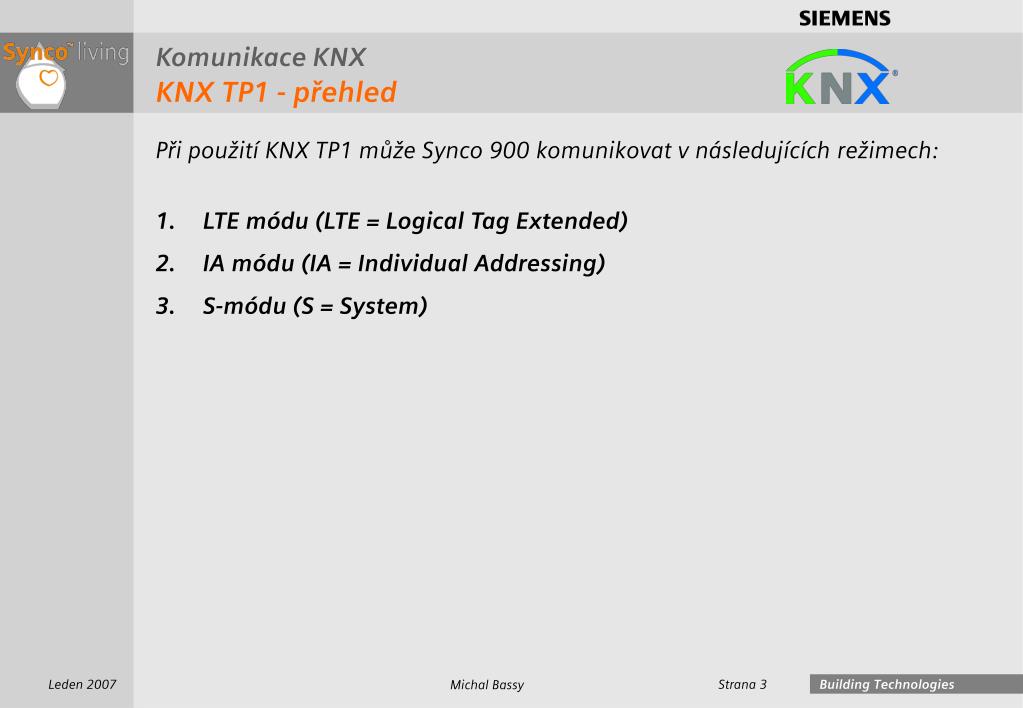

  3. KNX TP1 - přehled Komunikace KNX Při použití KNX TP1 může Synco 900 komunikovat v následujících režimech: • LTE módu (LTE = Logical Tag Extended) • IA módu (IA = Individual Addressing) • S-módu (S = System) Michal Bassy

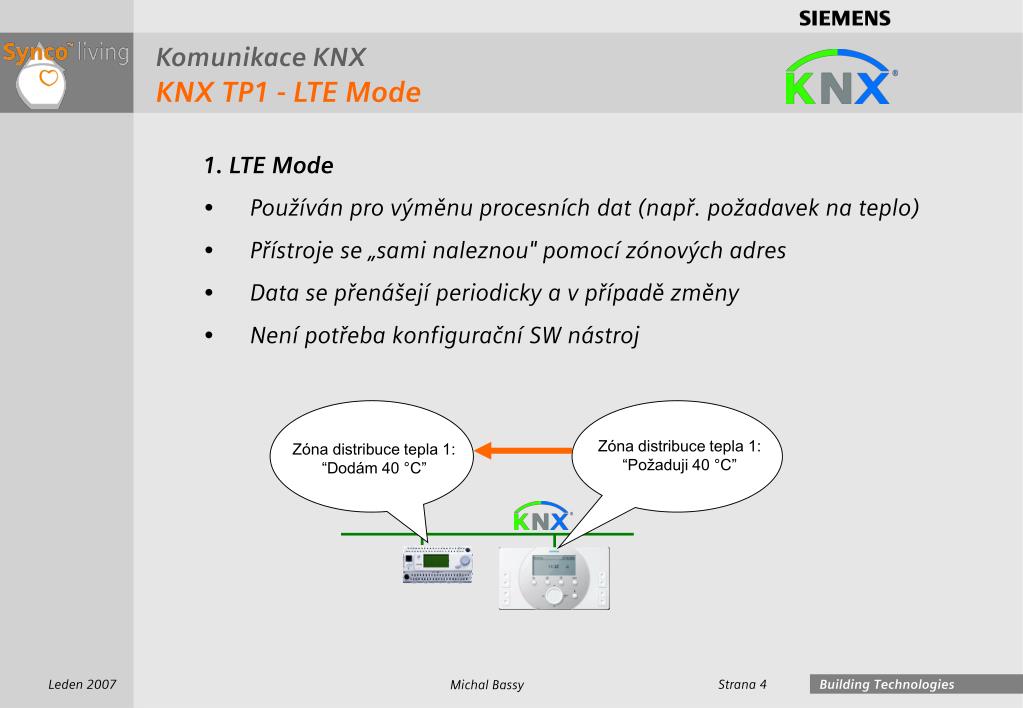

  4. KNX TP1 - LTE Mode Komunikace KNX • 1. LTE Mode • Používán pro výměnu procesních dat (např. požadavek na teplo) • Přístroje se „sami naleznou"pomocí zónových adres • Data se přenášejí periodicky a v případě změny • Není potřeba konfigurační SW nástroj Zóna distribuce tepla 1:“Požaduji 40 °C” Zóna distribuce tepla 1:“Dodám 40 °C” Michal Bassy

  5. KNX TP1 - LTE Mode Komunikace KNX Bytová centrála QAX910 může v LTE móduvysílat následující hodnotya rozpozná následující zónové adresy a hodnoty nastavení: Hodiny Autonomní, slave, master Slave s / bez dálkového nastavení Prázdniny / zvláštní dny Autonomní, slave, masterZónypro prázdniny / zvláštní dny Teplá vodaZóna pro ohřev TUV (nucené ruční nabíjení, provozní režim, aktuální hodnota) 1)TUV časové spínání, autonomní, slave, masterZóna pro TUV časový spínač Venkovní teplota Zóna pro venkovní teplotu (vč. atm. tlaku!) Distribuce teplaZóna pro distribuci tepla 1)Pro dálkové ovládání ohřevu TV (s nebo bez časového spínání) Michal Bassy

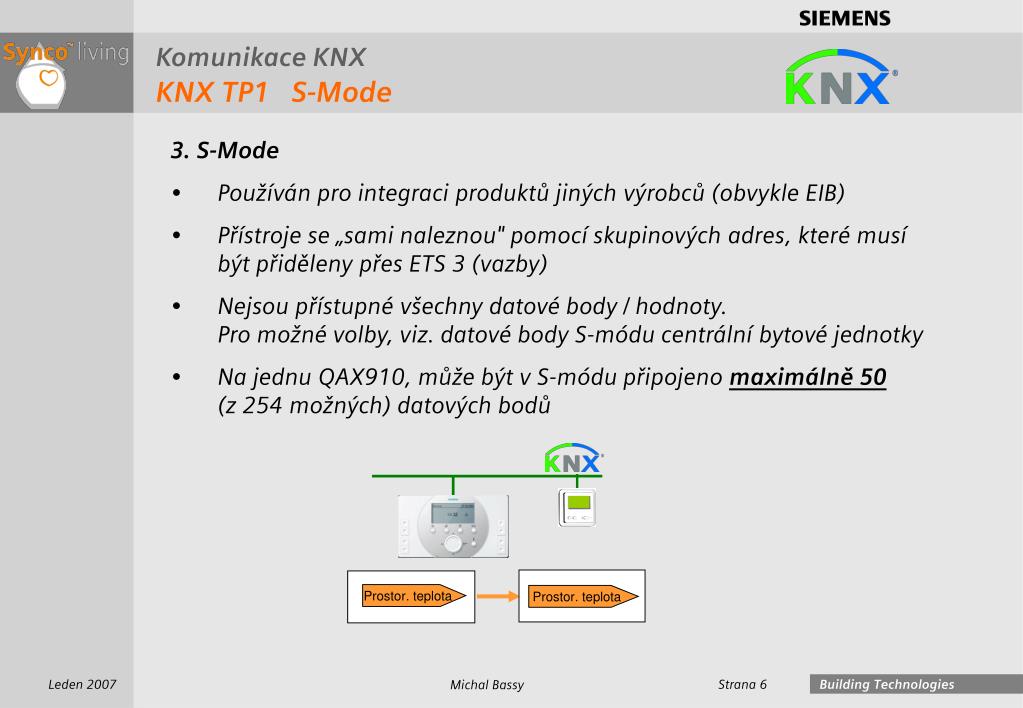

  6. KNX TP1 S-Mode Komunikace KNX • 3. S-Mode • Používán pro integraci produktů jiných výrobců (obvykle EIB) • Přístroje se„sami naleznou"pomocí skupinových adres, které musí být přiděleny přes ETS 3 (vazby) • Nejsou přístupné všechny datové body / hodnoty.Pro možné volby, viz. datové body S-módu centrální bytové jednotky • Na jednu QAX910, může být v S-módu připojeno maximálně 50(z254 možných) datových bodů Prostor. teplota Prostor. teplota Michal Bassy

  7. KNX TP1 - IA Mode Komunikace KNX • 2. IA Mode • Používán pro dálkové nastavování žádaných nebo zobrazovaných hodnot atd. (např. s ACS) • Přístroje se „sami naleznou"pomocí přístrojových adres • Požadované údaje musí být dotázány (není samočinný přenos) 2. Žádaná prostorová teplota:21.7 °C Žádaná prostorová teplota: ? 1. Michal Bassy

  8. KNX TP1 - Integrace do standardního systému Komunikace KNX Obslužný software ACS7… OZW775 OZW771 QAW740 SyncoTM 700 RXB RF SyncoTM 900 Michal Bassy

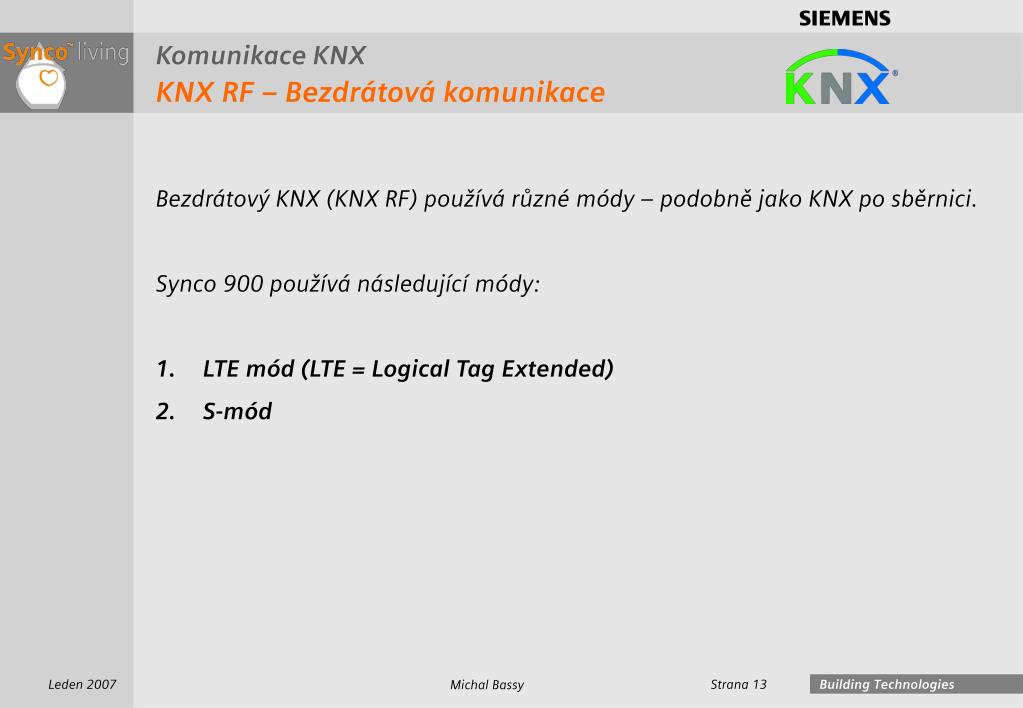

  9. KNX RF – Bezdrátová komunikace Komunikace KNX • Bezdrátový KNX (KNX RF) používá různé módy – podobně jako KNX po sběrnici. • Synco 900 používá následující módy: • LTE mód (LTE = Logical Tag Extended) • S-mód Michal Bassy

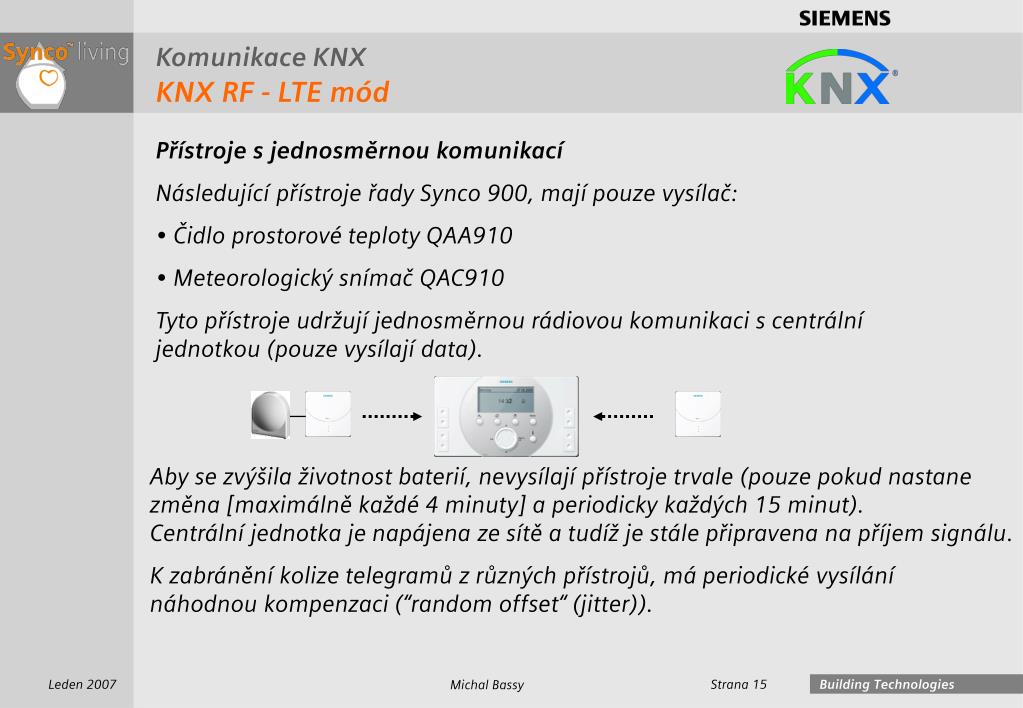

  10. KNX RF - LTE mód Komunikace KNX • Přístroje s jednosměrnou komunikací • Následující přístroje řady Synco 900, mají pouze vysílač: • Čidlo prostorové teploty QAA910 • Meteorologický snímač QAC910 • Tyto přístroje udržují jednosměrnou rádiovou komunikaci s centrální jednotkou (pouze vysílají data). Aby se zvýšila životnost baterií, nevysílají přístroje trvale (pouze pokud nastane změna [maximálně každé 4 minuty] a periodicky každých 15 minut).Centrální jednotka je napájena ze sítě a tudíž je stále připravena na příjem signálu. K zabránění kolize telegramů z různých přístrojů, má periodické vysílání náhodnou kompenzaci (“random offset“ (jitter)). Michal Bassy

  11. KNX RF - LTE mód Komunikace KNX • Přístroje s obousměrnou komunikací • Následující přístroje řady Synco 900 jsou vybaveny vysílačem i přijímačem: • Prostorový přístroj QAW910 • Regulační servopohon pro otopná tělesa SSA955 • Regulátory topných okruhů RRV912 a RRV918 • RF zesilovač ERF910 • Centrální bytová jednotka QAX910 • Tyto přístroje udržují obousměrnou komunikaci s centrální bytovou jednotkou. Michal Bassy

  12. KNX RF - Topologie Komunikace KNX Rádiová topologie Synco 900 HVAC přístroje systému Synco 900 (vč. RF zesilovače) mohou komunikovat pouze s centrální bytovou jednotkou! (Point-to-point propojení). Vyjímkou je pouze meteorologické čidlo QAC910. Může být používán více centrálními bytovými jednotkami (pokud jsou v dosahu rádiového signálu). (Pokud je vzdálenost příliš velká, mohou se informace z meteo čidla posílat přes TP1) Michal Bassy

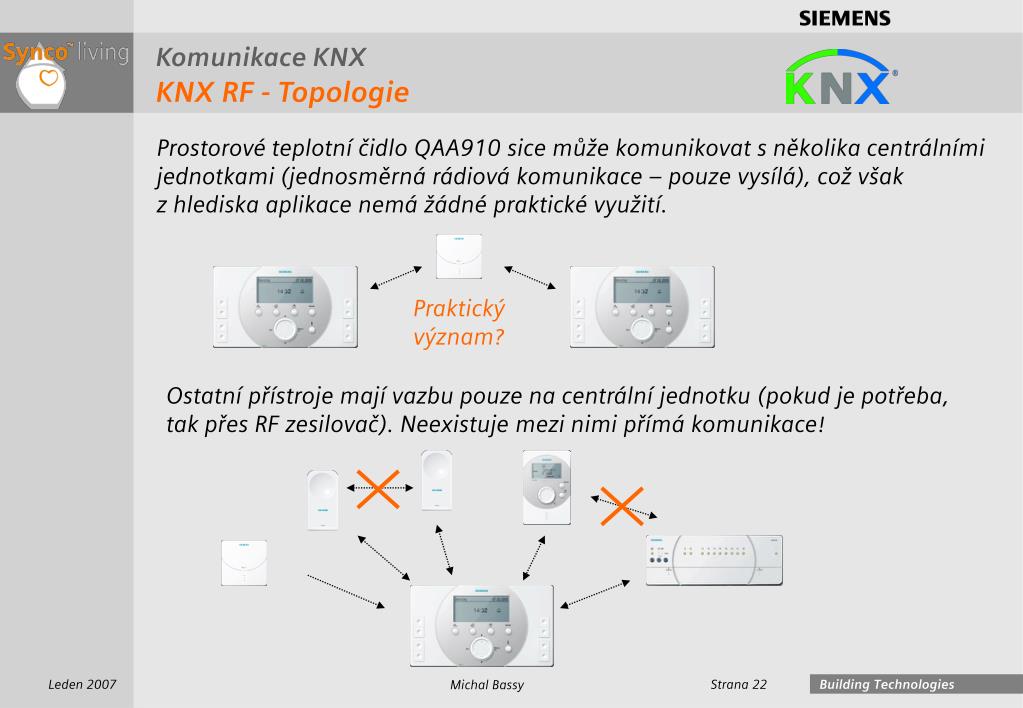

  13. KNX RF - Topologie Komunikace KNX Prostorové teplotní čidlo QAA910 sice může komunikovat s několika centrálními jednotkami (jednosměrná rádiová komunikace – pouze vysílá),což však z hlediska aplikace nemá žádné praktické využití. Praktický význam? Ostatní přístroje mají vazbu pouze na centrální jednotku (pokud je potřeba, tak přes RF zesilovač). Neexistuje mezi nimi přímá komunikace! Michal Bassy

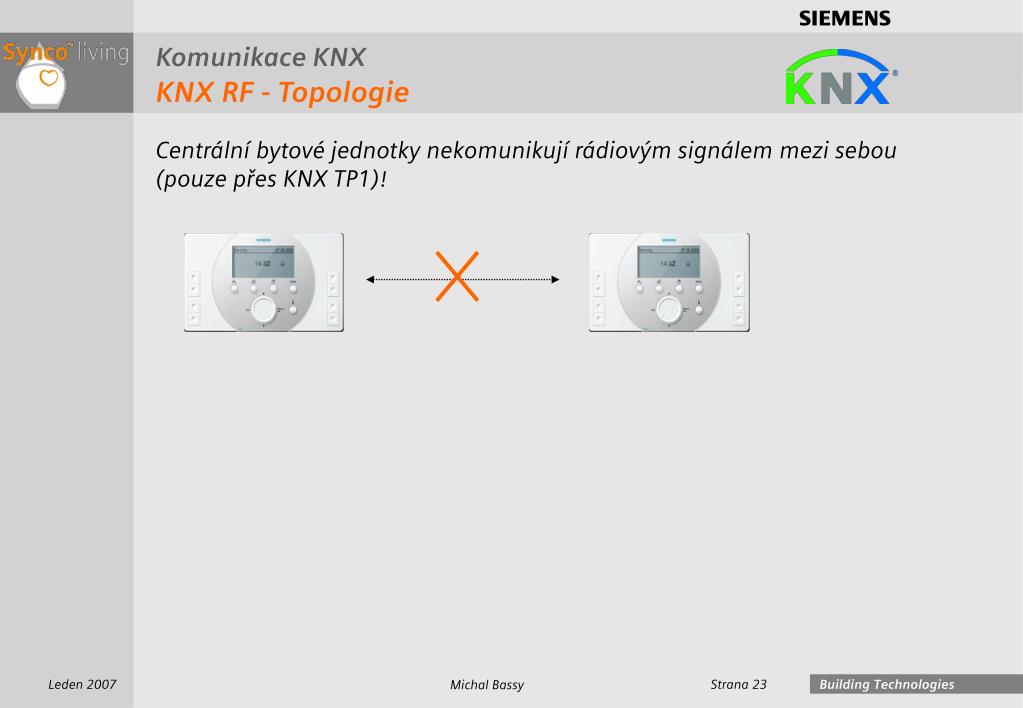

  14. KNX RF - Topologie Komunikace KNX Centrální bytové jednotky nekomunikují rádiovým signálem mezi sebou(pouze přesKNX TP1)! Michal Bassy

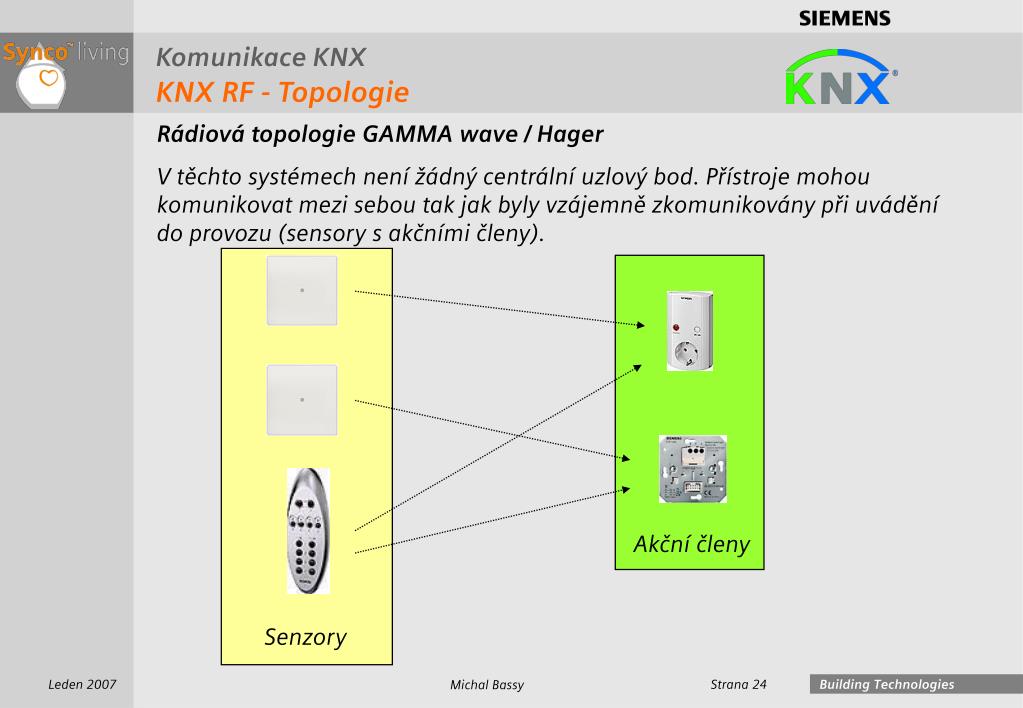

  15. KNX RF - Topologie Komunikace KNX Rádiová topologie GAMMA wave / Hager V těchto systémech není žádný centrální uzlový bod. Přístroje mohou komunikovat mezi sebou tak jak byly vzájemně zkomunikovány při uvádění do provozu (sensory s akčními členy). Akční členy Senzory Michal Bassy

  16. KNX RF - Topologie Komunikace KNX Rádiová topologie Synco 900 / GAMMA wave / Hager Pro ovládání osvětlení /žaluzií ve smíšeném systému (se Synco 900), je centrální jednotka vnímána jako senzor (např. jako dálkové ovládání). Akční členy Senzory Michal Bassy

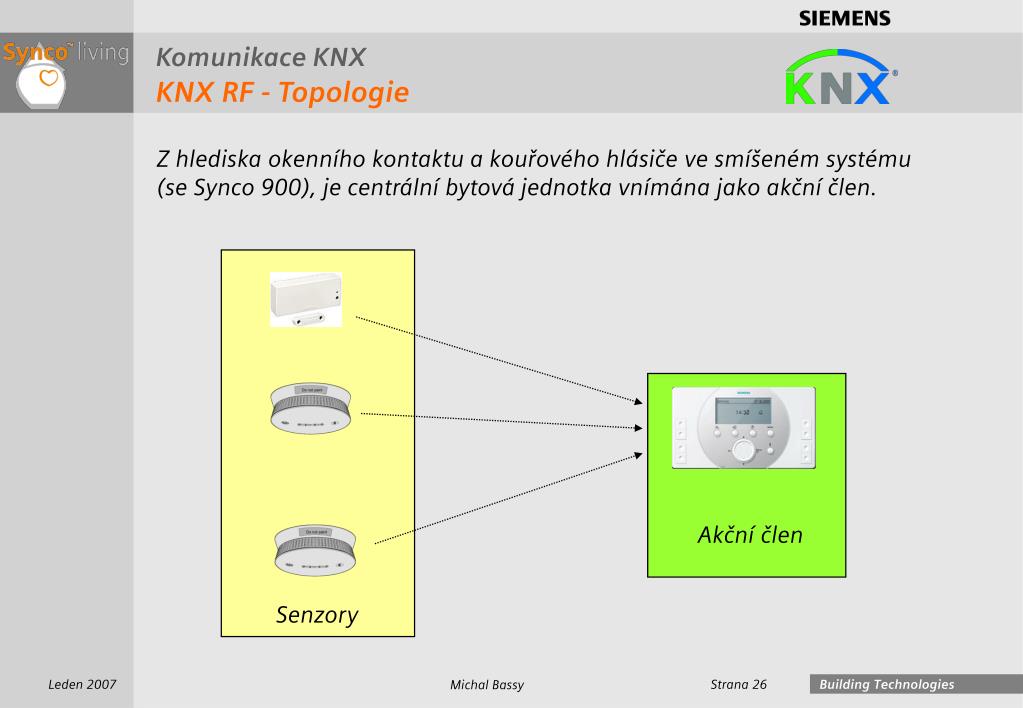

  17. KNX RF - Topologie Komunikace KNX Z hlediska okenního kontaktu a kouřového hlásiče ve smíšeném systému (se Synco 900), je centrální bytová jednotka vnímána jako akční člen. Akční člen Senzory Michal Bassy

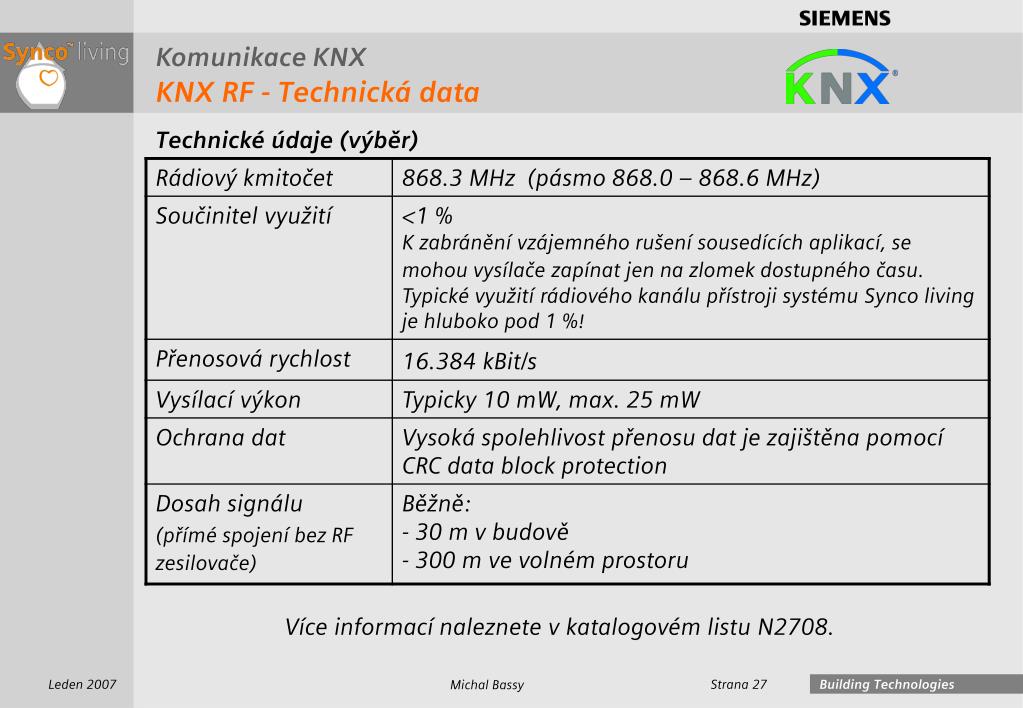

  18. KNX RF - Technická data Komunikace KNX Technické údaje (výběr) Více informací naleznete v katalogovém listu N2708. Michal Bassy

  19. KNX RF - Dosah rádiové komunikace Komunikace KNX Dosah rádiového signálu mezi vysílačem a přijímačem je v obytných budovách obvykle 30 m,2 podlaží, nebo 2 betonové stropy. Skutečný dosah může být podstatně delší nebo kratší podle konstrukce budovy a použitých materiálů.Pokud se objeví problémy s dosahem signálu, je třeba použít RF zesilovač. Větší kovové konstrukce nebo části obsahující kovové sítě (vyztužené sklo, armování železobetonu), nebo kovové folie tepelných izolací, zrcadla nebo pokovená skla mohou nepříznivě ovlivnit šíření rádiového signálu. Doporučená minimální vzdálenost přístrojů systému Synco living od zařízení s elektromagnetickým vyzařováním (bezdrátové telefony, televizní přijímače, počítače, mikrovlnné trouby apod.) je 1 m. Michal Bassy

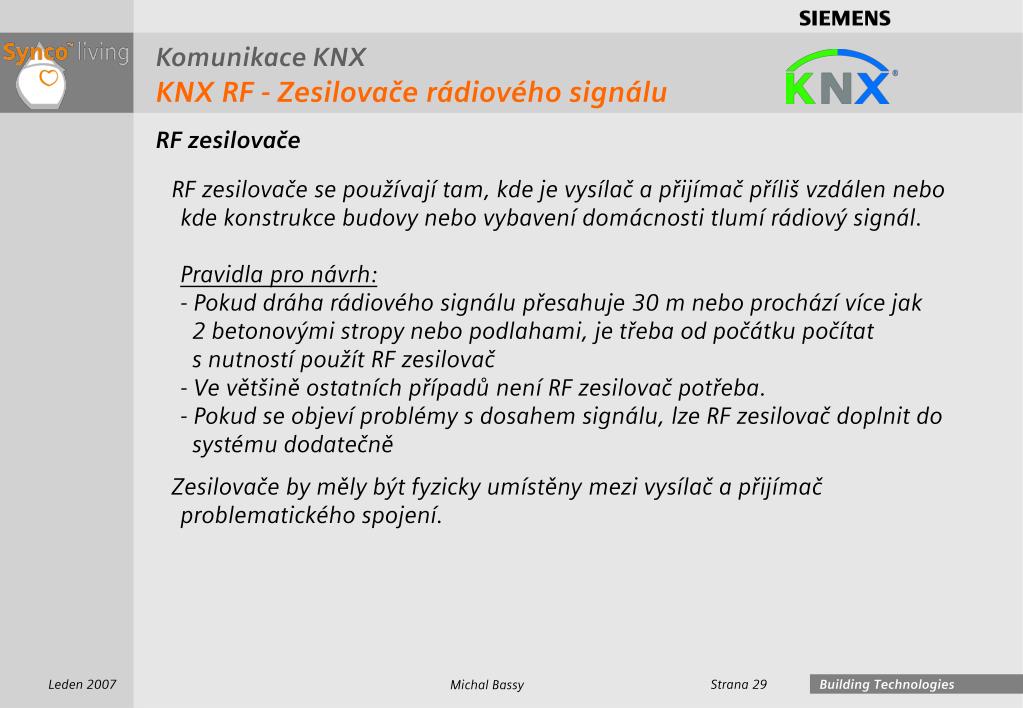

  20. KNX RF - Zesilovače rádiového signálu Komunikace KNX RF zesilovače RF zesilovače se používají tam, kde je vysílač a přijímač příliš vzdálen nebo kde konstrukce budovy nebo vybavení domácnosti tlumí rádiový signál.Pravidla pro návrh:- Pokud dráha rádiového signálu přesahuje 30 m nebo prochází více jak 2 betonovými stropy nebo podlahami, je třeba od počátku počítat s nutností použít RF zesilovač- Ve většině ostatních případů není RF zesilovač potřeba.- Pokud se objeví problémy s dosahem signálu, lze RF zesilovač doplnit do systému dodatečně Zesilovače by měly být fyzicky umístěny mezi vysílač a přijímač problematického spojení. Michal Bassy

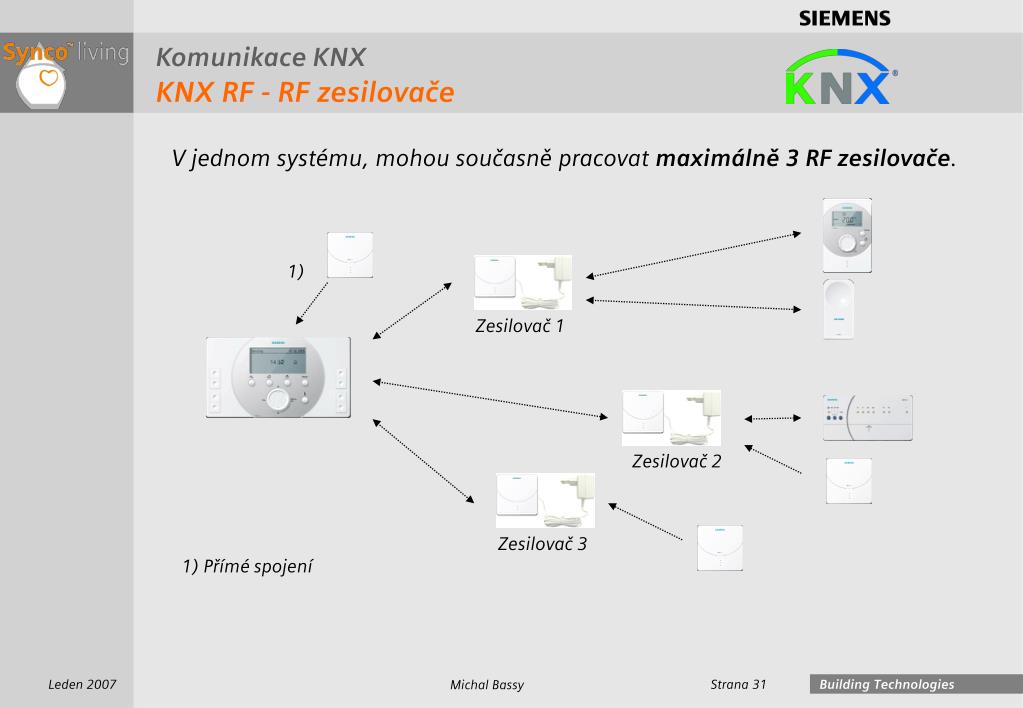

  21. KNX RF - RF zesilovače Komunikace KNX V jednom systému, mohou současně pracovat maximálně 3RF zesilovače. 1) Zesilovač 1 Zesilovač 2 Zesilovač 3 1) Přímé spojení Michal Bassy

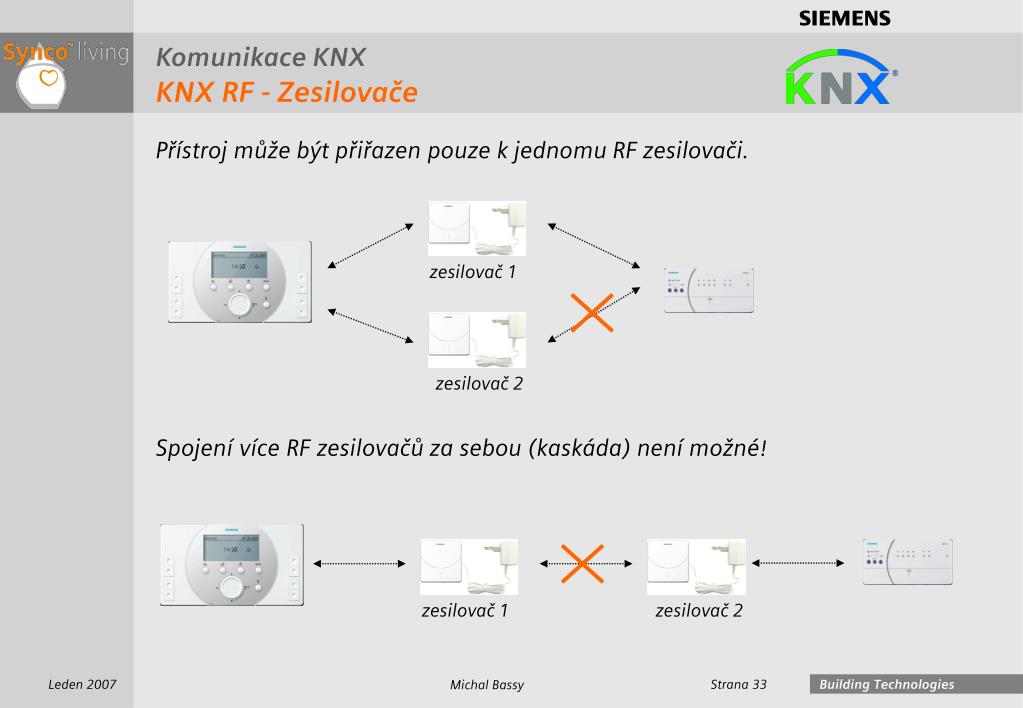

  22. KNX RF - Zesilovače Komunikace KNX Přístroj může být přiřazen pouze k jednomu RF zesilovači. zesilovač 1 zesilovač 2 Spojení více RF zesilovačůza sebou (kaskáda) není možné! zesilovač 1 zesilovač 2 Michal Bassy

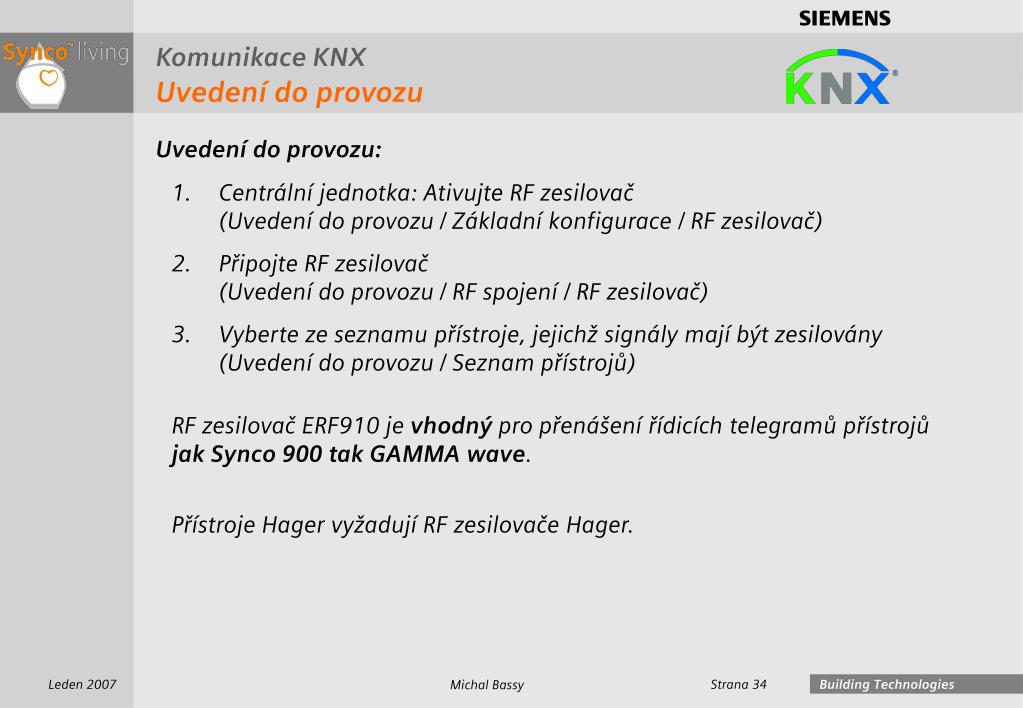

  23. Uvedení do provozu Komunikace KNX Uvedení do provozu: • Centrální jednotka: Ativujte RF zesilovač(Uvedení do provozu / Základní konfigurace / RF zesilovač) • Připojte RF zesilovač(Uvedení do provozu / RF spojení / RF zesilovač) • Vyberte ze seznamu přístroje, jejichž signály mají být zesilovány(Uvedení do provozu / Seznam přístrojů) RF zesilovač ERF910 je vhodný pro přenášení řídicích telegramů přístrojů jak Synco 900 tak GAMMA wave. Přístroje Hager vyžadují RF zesilovače Hager. Michal Bassy

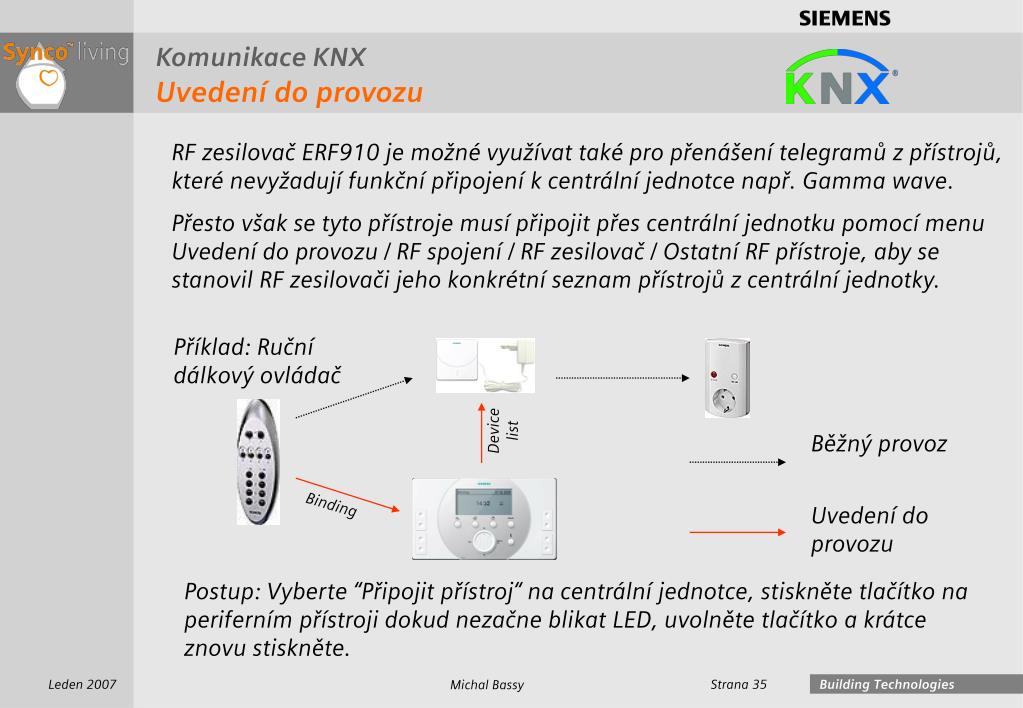

  24. Uvedení do provozu Komunikace KNX RF zesilovač ERF910 je možné využívat také pro přenášení telegramů z přístrojů, které nevyžadují funkční připojení k centrální jednotce např. Gamma wave. Přesto však se tyto přístroje musí připojit přes centrální jednotku pomocí menu Uvedení do provozu / RF spojení / RF zesilovač / Ostatní RF přístroje, aby se stanovil RF zesilovači jeho konkrétní seznam přístrojů z centrální jednotky. Příklad: Ruční dálkový ovládač Devicelist Běžný provoz Binding Uvedení do provozu Postup: Vyberte “Připojit přístroj“na centrální jednotce, stiskněte tlačítko na periferním přístroji dokud nezačne blikat LED, uvolněte tlačítko a krátce znovu stiskněte. Michal Bassy

  25. Přestávka Michal Bassy
