  1. ArsitekturKomputer“RangkaianAritmatika” KurniawanTeguhMartono SistemKomputer UNDIP

  2. kuis • Sebutkankegunaansistembilanganberikut : • Desimal • Biner • Oktal • Hexadesimal • Konversibilangan • 2810 = …….2 • 2810 = …….8 • 2810 = …….16

  3. Jawab • Desimal : nilaimatauang, nilaikuliah, dll • Biner : rangkaianelektronika digital • Oktal : intruksikomputerdengankode 3 bit • Hexadesimal : pengalamatan memory padamicrokontroler • 28 = 11100 • 28 = 34 • 28 = 1C

  4. TujuanPerkuliahan • Memahamirepresentasibilangan integer • Memahamicaraoperasipenambahan, pengurangan, perkaliandanpembagiandenganrepresentasibilangan integer • Memahamirepresentasibilangan Floating Point • Memahamicaraoperasipenambahan, pengurangan, perkaliandanpembagiandenganrepresentasibilanganFloating Point

  5. Pendahuluan • ALU merupkan “the heart of computer system” • Operasi yang ada di ALU : • Aritmatika • Logika Aritmatika : Perkalian Pembagian Penjumlahan Pengurangan ALU Input A Logika : AND OR NOT Output Input B

  6. Data dalamKomputer • Berupa data angka • Digolongkanmenjadi : • Bilanganbulatatauinterger • Bilanganpecahanatau float

  7. Diagram CPU + ALU Register Bus Internal CPU ALU Status Flags Shifter Complementer Control Unit Aritmetika & Logika Boolean

  8. Keterangan • Register, Tempatpenyimpanan data sementaradalam CPU selama proses eksekusi • Flags, merupakantandadarihasiloperasi ALU. Misal : • Overflow Flag • Control Unit, menghasilkansinyal yang akanmengendalikanoperasi ALU danpemidahan data keataudari ALU

  9. Representasi Integer • Sistembilangandengan basis atau radix yang bereda : • Biner • Oktat • Desimal • Heksadesimal

  10. KomputermenggunakanBiner ? • Karenakomputerhanyamampu : • Membacaadasinyaldantidakadasinyal • Membacaadategangandantidakadategangan • Representasikondisi : • 1 = adateganganatausinyal • 0 = tidakadateganganatausinyal

  11. Basis Angka (SistemKomputer) • Menggunakan Basis BilanganBiner (A2) • Data akandiubahdalamkode ASCII • Kode ASCII diubahmenjadibilanganBiner • Data gambarmerupakan Kumpulan dariAngka yang merupakanperwakilandariwarnamasing-masingpixel danangkaakandiubahdalambentukbiner

  12. Representasi Integer olehbiner • Dalamsistembilanganbinerterdapat 4 macamsistemuntukmerepresentasikanbilangan integer • Unsigned • Sign-magnitude • Bias • Two’s Complement

  13. Unsigned • Untuk menyatakanbilangan yang tidakbertanda • 0000 00002= 010 • 1000 00002=128 • Dst • Dimana a = bit kei • Kelemahan • Hanyadapatmenyatakanbilanganpositif • Tidakdapatmenyatakanbilangan integer negatif

  14. Sign-Magnitude • Merupakanpengembangandari unsigned yang bertujuanuntukmengatasikelemahandari unsigned • Denganmemperlakukan bit paling kiridengancara : • Bit paling kiriadalah 0 makabilangantersebutpositif • Bit paling kiriadalah 1 makabilangantersebutadalahnegatif • Contoh • +21 = 0 0010101 • -21 = 1 0010101 • Kelemahan : • Ada representasinilaigandapadabilangan 0

  15. Representasi Bias • Digunakanuntukmenyatakanexponen (bilnganpemangkat) padarepresentasibilanganpecahan • Dapatmenyatakanbilanganbertanda, yaitu : • Mengurutkanbilangannegatif paling kecil yang dapatdijangkausampaibilanganpositif paling besar yang dapatdijangkau • Mampumengatasipermasalahanpadabilanganbertandayaitu +0 dan -0

  16. Two’s Complement • Merupakanperbaikanmetodenilaitanda yang memilikikekuranganpadaoperasipenjumlahandanpengurangansertarepresentasibilangannol • Bilangannegatifdenganmentodeini : • Komplemensatudaribilanganbinersemula • Menambahkan 1 pada LSB • Maka di perolehbilangannegatifnya

  17. Penjumlahandanpengurangan • Padasembarangkeadaan, hasiloperasidapatlebihbesardari yang dapatditampung • Hal inidisebutdengan overflow • Bilaterjadi overflow maka ALU harusmemberikansinyaltentangkeadaaanini.

  18. Adder • Pada proses penambahan yang ada di ALU diselesaikandengan Switch Elektronik • Elemen ALU yang melakukanoperasiinidisebutdengan ADDER • Ada 2 jenis : • Half Adder • Full Adder

  19. Half Adder • Berfungsiuntukmenambahkan 2 buah bit (binary digit) denganhasilberupa : • Sum : Hasilpenjumlahan • Carry Out : SisaPenjumlahan

  20. Half Adder • 2 buahgerbangLogika : • And • XOR

  21. Operasi HA • BilaA = 0 dan B = 0 maka • Sum = 0 • Carry = 0 • Bila A = 0 dan B = 1 maka • Sum = 1 • Carry =0 • Bila A = 1 dan B = 0 maka • Sum = 1 • Carry =0 • Bila A = 1 dan B = 1 maka • Sum = 0 • Carry =1

  22. Operasi HA

  23. Kelemahan • Hanyadapatmelakukanoperasipenjumlahanterhadap 2 bilanganbinerpadasisi LSB

  24. Full Adder • Merupakanrangkaianpenjumlah yang mempunyai 3 input, yaitu : • Carry in • Sum • Carry Out

  25. RangkaiandenganGerbangLogika

  26. Tabel

  27. Permasalahan • Ditentukanhasiloperasidenganditunjukantabelkebenaranberikutuntuk Full Adder dari 2 Buah Half Adder

  28. Pemecahan • Persamaan : • Output HA1: • Sum = A xor B dan • Carry = A and B • Output HA 2 • Sum = (A xor B) xorCin, dan • Carry = (A xor B) and Cin • Output FA • Sum = (A xor B) xorCindan • Carry = A and B or (A xor B) and Cin

  29. Saatkondisi A = 0, B = 0 danCin = 0 • Output HA 1 • Sum = A xor B = 0 xor 0 = 0 • Carry = A and B = 0 and 0 = 0 • Output HA 2 • Sum = (A xor B) xorCin = 0 xor 0 = 0 • Carry = (A xor B) and Cin = 0 and 0 = 0 • Output FA • Sum = (A xor B) xorCin = 0 xor 0 = 0 • Carry = A and B Or (A xor B) and Cin = 0 or 0 =0

  30. SaatKondisi A = 0, B = 0, danCin = 1

  31. Dan seterusnyahinggaterbukti

  32. RangkaianPenjumlahBinerParalel • Operasionalpenjumlahanbinertidakhanyasebataspadapermasalahanpenjumlahandengan FA • Namunbisajugaterdiridarisejumlahbilanganbiner yang paralel • Misal • Nah Bagaimanamelakukanoperasiini?

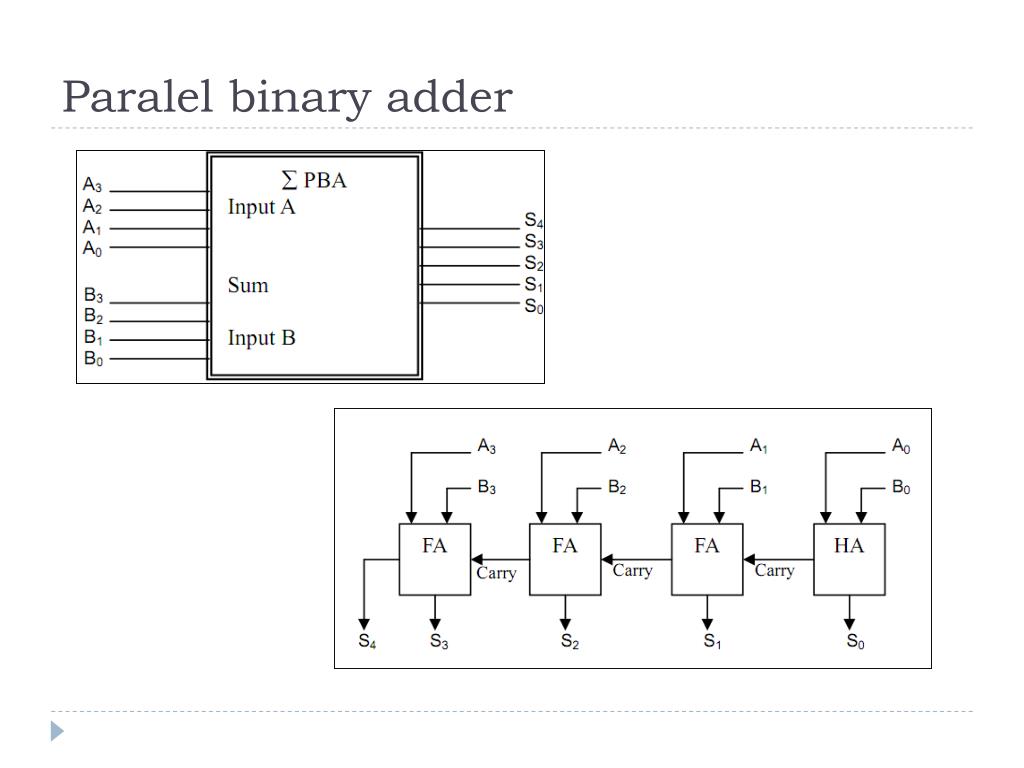

  33. Paralel binary adder

  34. keterangan • Kelompokpenjumlahankolompertamahanyamebutuhkan half adder • Namunsetelahnyamenggunakan full adder denganasumsimungkinada carry • Contohpenjumlahan 4 bit

  35. ContohOperasi 4 bit • Penjumlahan 11 + 7 • Konversi • 11 = 1011 • 7 = 0111 • Operasi : 1011 +0111 10010

  36. Pengurangan • Proses pengurangandapatmenggunakanoperasipenambahandenganmengasumsikansebagaiberikut : A – B = A + (-B) • Bagiamanamemperoleh –B ? • Ubahlah bit-bit menjadikomplemensatutermasuk bit tandanya • Tambah 1 padabagian LSB • Contoh : • 5 = 0101 Komplemen 1 = 1010 + 1 = 1011

  37. RangkaianPengurangan

  38. Half Subtractor

  39. Full Subtractor

  40. Tabelkebenaran

  41. Perkalian • Metode yang digunakandalamperkalianbinerjugapadadasarnyasamadenganperkaliandesimal, akanterjadipergeserankekirisetiapdikalikan 1 bit pengali. • Setelahproses perkalianmasing-masing bit pengaliselesai, dilakukanpenjumlahanmasing-masingkolom bit hasil. • Contoh : 1101 = 13 1011 = 11 ———x 1101 1101 0000 1101 ————–+ 10001111 = 143

  42. Tugas • Resume mengenaioperasi • ALU 74181 • Dikumpulkan paling lambathariSelasa 2 April 2013 • Pengumpulanmelalui email olehKoordiantormatakuliah • Tidakmenerima email yang dikirimsendiriatau hard copy.
