formule

De “sterkte van een draaiing” is een. MOMENT SLEUTEL. Dit moment hangt af van :. in. MOMENT. formule. De kracht ( F ). Hoe groter de kracht hoe groter het moment. De arm ( r ). Hoe groter de arm hoe groter het moment. Moment =. kracht. x. arm. M. =. F. x. r. in. in.

tiana
Télécharger la présentation

formule

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. De “sterkte van een draaiing” is een MOMENT SLEUTEL Dit moment hangt af van : in MOMENT formule De kracht (F) Hoe groter de kracht hoe groter het moment De arm (r) Hoe groter de arm hoe groter het moment Moment = kracht x arm M = F x r in in Dan eenheid moment Ndm N dm Dan eenheid moment Ncm N cm Dan eenheid moment Nm N m  Dit is de standaard eenheid

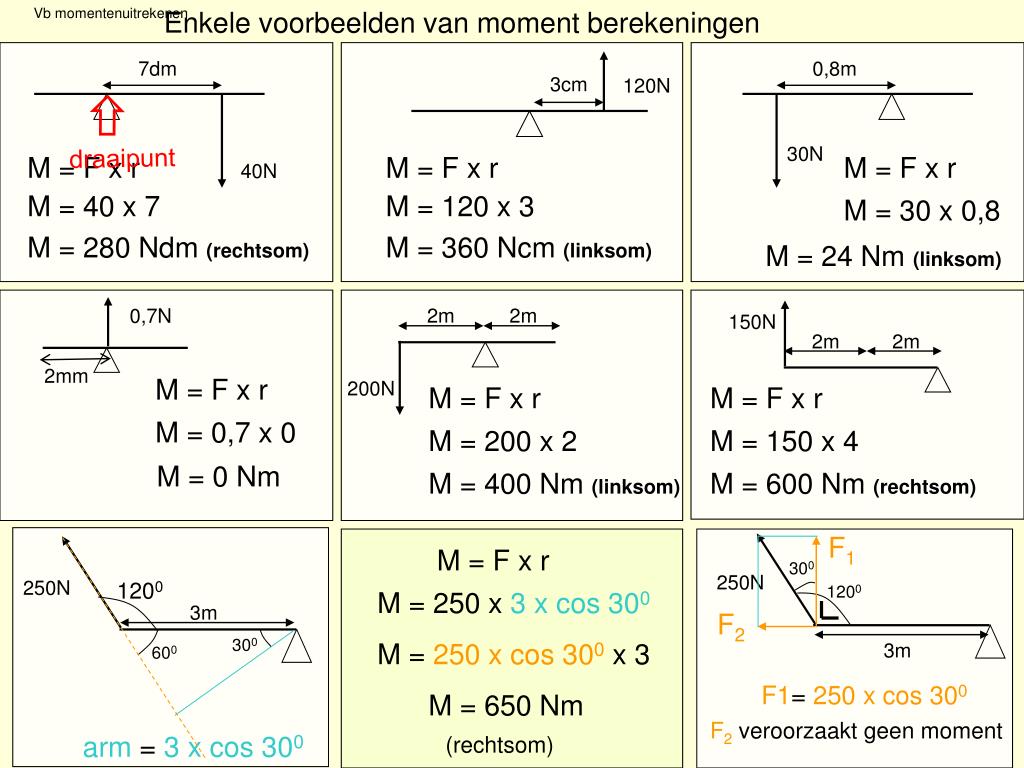

  2. Enkele voorbeelden van moment berekeningen 7dm 0,8m 3cm 120N 30N 40N  draaipunt 2m 2m 0,7N 150N 2m 2m 200N F1 M = F x r 300 250N 250N 1200 1200 3m F2 300 3m 600 2mm Vb momentenuitrekenen M = F x r M = F x r M = F x r M = 40 x 7 M = 120 x 3 M = 30 x 0,8 M = 280 Ndm (rechtsom) M = 360 Ncm (linksom) M = 24 Nm (linksom) M = F x r M = F x r M = F x r M = 0,7 x 0 M = 200 x 2 M = 150 x 4 M = 0 Nm M = 400 Nm (linksom) M = 600 Nm (rechtsom) M = 250 x 3 x cos 300 M = 250 x cos 300 x 3 F1= 250 x cos 300 M = 650 Nm F2veroorzaakt geen moment arm = 3 x cos 300 (rechtsom)
