Электромагнитное оружие

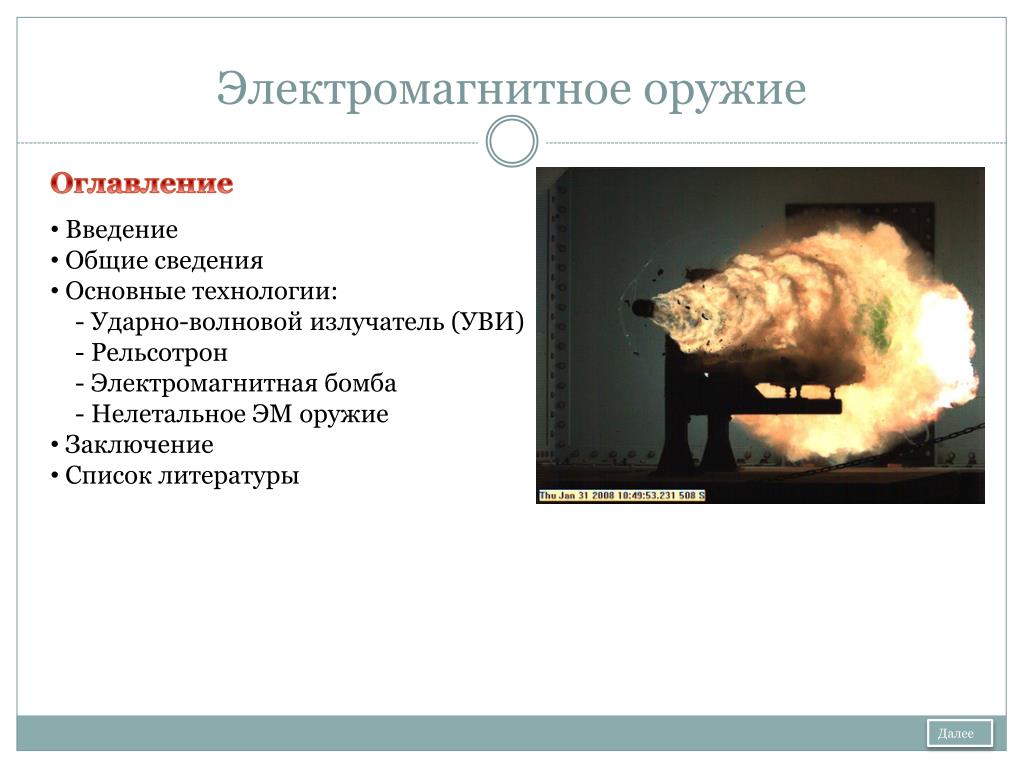

1. Электромагнитное оружие Оглавление • Введение • Общие сведения • Основные технологии: • - Ударно-волновой излучатель (УВИ) • - Рельсотрон • - Электромагнитная бомба • - Нелетальное ЭМ оружие • Заключение • Список литературы Далее

2. Общие сведения Электромагнитное оружие (ЭМО) — оружие, в котором для придания начальной скорости снаряду используется магнитное поле, либо энергия электромагнитного излучения используется непосредственно для поражения цели. В первом случае магнитное поле используется как альтернатива взрывчатым веществам в огнестрельном оружии. Во втором — используется возможность наведения токов высокого напряжения и выведения из строя электрического и электронного оборудования в результате возникающего перенапряжения, либо вызывание болевых эффектов или иных эффектов у человека. Оружие второго типа позиционируется как безопасное для людей и служащее для вывода из строя техники противника или приводящих к небоеспособности живой силы противника; относится к категории Оружие нелетального действия. Назад Оглавление Далее

3. Основные технологии Назад Оглавление Далее

4. Ударно-волновой излучатель Ударно-волновой излучатель, УВИ — наиболее эффективный в настоящее время тип взрывного источника радиочастотного электромагнитного излучения Принцип действия: Ударное (взрывное) сжатие магнитного поля в веществе (используется монокристалл йодида цезия) Примеры: SADARM, M483A1, CBU-97 US/РБК-500У РФ Назад Оглавление Далее

5. CBU-97 (принцип действия) CBU-97 - кассетная бомба, оснащаемая зарядами класса SensorFuzedWeapon (SFW). Каждая CBU-97 содержит 10 суббоеприпасов BLU-108/B, имеющих инфракрасную головку самонаведения и предназначенных для поражения бронетехники в слабозащищенную крышу. Боеприпас после раскрытия кассеты опускается вниз на парашюте, ведя поиск цели. После ее обнаружения запускается ракетный ускоритель и происходит уничтожение танка или автомобиля прямым попаданием. Назад Оглавление Далее

6. CBU-97 (Характеристики) Характеристики: Длина, м: 2,34 Диаметр, мм: 410 Масса, кг: 420 Высоты применения, м: 61 – 6100 Скорость применения, км/ч: 460 - 1300 Также используются системы вооружения на основе ВМГЧ (Взрывомагнитный генератор частоты) и ПГЧ (пьезоэлектрический генератор частоты). Назад Оглавление Далее

7. Рельсотрон Рельсотрон — импульсный электродный ускоритель масс, состоящий из двух параллельных электропроводных шин, вдоль которых движется электропроводная масса (снаряд или плазма). Принцип действия: Принцип работы основан на превращении электрической энергии в кинетическую энергию снаряда. Примеры: Пушка Гаусса (Gauss gun) Назад Оглавление Далее

8. Railgun US Navy 10 декабря 2010 года, в Центре разработки надводного вооружения ВМС, было проведено успешное испытание рельсотрона, энергия выстрела которого составила 33 МДж, подобной силы вполне достаточно, чтобы разогнать 33 двухтонных автомобиля до скорости 160 км/час. Боевой снаряд, которому придана такая огромная энергия, может быть послан на расстояние около 200 километров.Оружие будущего предназначено для установки на крупные боевые корабли ВМФ США. Согласно планам разработчиков, электромагнитная пушка будет стрелять на расстояние до 350 км со скоростью снаряда более 2,5 км/с. При этом двигающемуся с такой скоростью снаряду не требуется никакого заряда взрывчатых веществ. Для поражения любой цели будет вполне достаточно его кинетической энергии. При попадании не происходит взрыва, но любой, даже самый прочный объект просто разрушается. Назад Оглавление Далее

9. Railgun US Navy Назад Оглавление Далее

10. Электромагнитная бомба Электромагни́тнаябо́мба, также называемая «электро́нная бомба» — генератор радиоволн высокой мощности, приводящих к уничтожению электронного оборудования командных пунктов, систем связи и компьютерной техники. Создаваемая электрическая наводка по мощности воздействия на электронику оказывается сравнимой с ударом молнии. Относится к классу «оружие нелетального действия». По принципу разрушения техники разделяются на низкочастотные, использующие для доставки разрушающего напряжения наводку в линиях электропередачи, и высокочастотные, вызывающие наводку непосредственно в элементах электронных устройств и обладающие высокой проникающей способностью — достаточно мелких щелей для вентиляции для проникновения волн внутрь оборудования. Примеры: Виртакор Назад Оглавление Далее

11. Виркатор В отличие УВИ относится к неразрывным источникам излучения. При приближении к цели, двигатели ракет последние несколько секунд уже не поддерживали горизонтальный полет, а работали как источники питания генераторов мощного излучения. Оно и должно вывести из строя РЛС предполагаемого противника. При движении электронов с ускорением возникает ЭМИ, поэтому достаточно, например, просто искривить траекторию электрона (любое движение отличное от прямолинейного и равномерного является движением с ускорением). Назад Оглавление Далее

12. Виркатор • Принцип действия: При приложении импульса высокого напряжения к эмиттеру и сетке электронной лампы, формируется облако электронов, которое движется к сетке, пролетает сквозь ее ячейки и колеблется относительно сетки вплоть до полной нейтрализации заряда, излучая радиочастотное ЭМИ. Облако электронов выполняет роль «виртуального» катода -> «Виркатор» • Мощность таких генераторов может достигать уровня 10 ГВт (10.000.000.000,0 Вт) • На сегодняшнее время разработаны следующие системы с виртуальными катодами: • Виркаторы с емкостным накопителем энергии наносекундной и микросекундной длительности импульсов; • Виркаторы с индуктивным накопителем энергии; • Виркатор с взрывомагнитным генератором. Назад Оглавление Далее

13. Виркатор с индуктивным накопителем энергии. • Область применения: • Создание автономных источников СВЧ-излучения с взрывомагнитными генераторами. • Воздействие излучения на материалы и объекты. • Технические характеристики: • Напряжение: 400 кВ • Ток в виркаторе: 12 кА • Длительность импульса напряжения: 300 нс • Мощность излучения: 350 МВт • Длительность импульса излучения: 200 нс • Частота излучения: 2,8 – 3,1 ГГц Назад Оглавление Далее

14. Виркатор с емкостным накопителем энергии. • Область применения: • Создание мобильных источников СВЧ – излучения, работающих в частотно – периодическом режиме. • Воздействие излучения на материалы и объекты. • Радиолокация • Технические характеристики: • Напряжение: 600 кВ • Ток в виркаторе: 18 кА • Длительность импульса напряжения: 100 нс. • Мощность излучения: 500 МВт • Длительность импульса излучения: 80 нс. • Частота излучения: 3,1 ГГц • Ширина спектра излучения: < 6% Назад Оглавление Далее

15. Нелетальное электрошоковое оружие • Электрошоковое оружие бывает контактным и дистанционным. Дистанционное ШО также подразделяется на проводные системы, где поражающий электрический разряд передаётся на цель по проводам, и пулевое дистанционное ШО, в котором поражающим элементом является «электрическая пуля», представляющая собой миниатюрный электрошокер, выстреливаемый в цель при помощи огнестрельного или пневматического оружия и прикрепляющийся к цели (например, при помощи игл или специального клея), после чего электрический разряд от пули передаётся на цель. • Основными видами высоковольтных импульсных устройств электрошокового оружия, которые и отвечают за эффективность действия, являются: • Умножители напряжения. • Импульсные трансформаторы. • Импульсные трансформаторы с устройством предионизации Примеры: TAZER (на рис.) Назад Оглавление Далее

16. Технология предионизации Эта технология состоит в так называемой начальной «предионизации», то есть пробивании одежды разрядом (искрой) малого тока, но высокого напряжения, и последующем пропускании большого тока сравнительно низкого напряжения по ионизированному каналу, проложенному первичной искрой. Технология позволяет снизить мощность электровоздействия, необходимую для достижения физиологического эффекта, что, в свою очередь, позволяет снизить вероятность летального поражения.  Назад Оглавление
