IBM System x3350 표준 제안서

1. IBM System x3350표준 제안서

2. Clusters / Virtualization / H/A Solutions File / Print / All PurposeRemote / Branch / Distributed / Departmental x3400 x3500 X3200/ x3250 M2 1. 유연성을 제공하는 IBM System x 포트폴리오 x3950 M2 Database Servers Business Intelligence Transaction Processing Mail / App Servers x3755 x3850 M2 Application Servers Web Services Terminal Servers Middleware File / Print / DNS / Mail Scale Up / SMP Computing x3655x3650 IBM BladeCenter x3350 Compute Clusters x3250x3250 M2 Scale Out / Distributed Computing

3. 2소켓서버의 성능 및 가용성을 제공하는 1U 1소켓서버 IBM System x3350은 기존의 1U 2소켓 서버의 성능 및 RAS기능을 제공하므로 일반적인 싱글 소켓 상용 어플리케이션 서버에 대한 뛰어난 가용성, 신뢰성, 서비스를 제공하는 비용 효율적인 시스템으로서 기존의 2-way서버 업무에 사용하는 웹, e-Mail, Java기반의 어플리케이션을 사용하게에 적합합니다. • 기존 2-Way서버와 동급 성능을 제공하면서 저전력 및 냉각 구현으로 운영 비용 절감 • 최신 1333MHz FSB L2 8MB Quod-Core, 1333MHz FSB 4MB Dual-Core 프로세서 • 산업 표준 DDR II 667MHz 메모리(ECC 기능 포함) • 듀얼 기가빗 이더넷 포트제공으로 네트웍 부하 공유 및 자동 Failover기능 • 여러 하드 디스크 드라이브 옵션으로 용량 및 유연성 최적화 • IPMI 2.0 호환을 사용하는 미니-BMC2로 통합 시스템 관리 기능 제공 • 1 GB 기본 메모리/8 GB 최대 메모리 667 MHz（4개의 DIMM 슬롯 사용） • 2개의 3.5" 심플 스왑형 SATA, 2개의 3.5" 핫스왑형 SAS/SATA 또는 4개의 2.5" 핫스왑형 SAS 하드 디스크 드라이브 2. System x3350 제품개요

4. 3. System x3350 시스템 주요사양 IBM x3350 주요 사양

5. 4. System x3350 기능 및 이점 ①

6. 4. System x3350 기능 및 이점 ②

7. 더욱 진화된 XDA-II는 성능의 향상과 저소비전력 및 저발열을 실현 Optimize Manage Protect • Dual Core • FBD Memory • TOE • Virtualization • Ready RAID • RAID & HA Standard • CV Cooling • IBM PowerExecutive • RSA II • KVM • eXtended I/O • Express, HTX • Scalable Design • Stable Platform 성능 가용성 관리성 유연성 Technology Innovation Client Insight Industry Standards 5. System x3350 특장점 >> 차별화된서버 기술 : XDA II Architecture • XDAII는 Scale-out 컴퓨팅을 위한 최적의 아키텍처로 Low-end 제품군및 분산 컴퓨팅 환경에 적합하도록 각 요소의 성능과 규격, 그리고 기능을 최적화시킨 IBM의 개발 전략입니다. XDA는 아래와 같은 장점을 바탕으로 업체의 IT플랫폼을 보다 유연하고 효율적으로 운영하게 합니다. XDA II Architecture

8. <Lightpath진단 패널> 5. System x3350 특장점 >> Calibrated Vectored Cooling & Light Path Diagnostics 육각통풍구멍 • 최적의 통풍시스템 교정벡터냉각 지원 • 먼지 유입을 최대한 차단함으로써 최대 공기흐름량 확보 • 공기를 효율적으로 앞에서 뒤로 1차원 직선으로 흐른뒤 제거하는 구조 • 특히 열을 많이 발생하는 내부 zone에 집중한 냉각방식 • 펜 분당 회전수 감지 기능 및 온도에 따른 가변적 팬 속도 조절기능 원형통풍구멍에 비해 동일한 면적에 더욱 밀집된 통풍구멍이 존재 하며 시스템 커버를 통해 공급되는 공기 유입량이 많아지게 되어 원할하고 효율적인 냉각을 제공하는 IBM의 특허 기술입니다. <교정벡터냉각 공기흐름> • 다운타임 최소화를 위한 PFA 및 Lightpath - Diagnostic 지원 : • 각 시스템의 Front side의 진단 패널를 통해 시스템의 어느 Subsystem에서 error가 발생했는지를 감지함 • CPU, Memory, Disk, Fan, Power에 대한 고장예측분석 기능제공 • 시스템 내부의 LED를 통해 정확한 error부위를 눈으로 확인 후 교체함으로써 시스템의 다운타임을 줄임 LED점등

9. 2 1 3 4 6. System x3350 관리방안 >> PowerExecutive IBM Director 에 플러그-인 형태로 설치되며, 관리대상서버에 별도의 프로그램 설치 없이도 실제 서버의 전력소비량 모니터링은 물론 장기적인 전력사용 동향을 분석. Power Executive 주요 장점 통합관리 콘솔 주요기능 • 별도의 장비 구입 없이System x 서버가 기본 제공하는 BMC (Baseboard Management Controller)를 통해 전력측정 • 동일 네트워크 상의 모든 시스템에 대한 그룹/개별 모니터링 가능 • Power Capping기능으로한정된 공급전력에 따른 서버 성능제한을 통해 유연성 있는 전력 인프라 구축 및 운영가능 • 대부분의 System x 제품군에서 운용 가능 서버 및 랙 레벨에서의 전력 관리(그룹별 관리가능) 1 서버에서 발생한 열 추적(BTU/hr) 2 시간흐름에 따른 전력 소비 변화(hour/day/week등) 3 Note 경쟁사의 경우 실측된 전력값이 아닌 서버 Spec에 따른 추정된 값을제공하기 때문에 정확한 전력 수요 산정이 불가능하며, 때문에 비 효율적인 전력 인프라 구축에 따른 비용손실이 발생할 수 있음. 시간흐름에 따른 온도 변화(서버내부/배출온도) 4

10. Remote Control 이벤트 조치 계획 빌더 용량 관리자 Resource Monitor • 대상 서버를 GUI화면을 통화여 원격 컨트롤하기 위해 사용. • Remote Mouse & Keyboard지원 • 세션 Record 기능 제공 • 이벤트 필터를 이용 어떤 이벤트에 대하여 어떤 조치를 취 할 것인지 정의 • 한 이벤트에 대하여 다양한 종류의 조치를 취 할 수 있음 • 이벤트 조치 계획 마법사를 이용쉽게 이벤트 조치 계획을 작성 • 네트워크의 모든 서버에 대해 원격성능모니터/병목현상진단/성능예측 • 병목현상 분석 알고리즘을 이용한 다양한 보고서 생성 • 병목현상 발생 시점에 대한 예측과 권고조치 Report. • 개별 시스템 속한 그룹전체에 대한 리소스 모니터링을 활성화 함. • Director 콘솔에서 틱커 테이프에 통계를 게시 • 특정 시스템이나 시스템 그룹의 임계값을 설정. • 직관적인 자바 기반의 Drag & drop 인터페이스 제공으로 사용이 쉬움 • 동일 네트워크에 존재하는 서버 자동인식 및 시스템 통합관리 • 동적 / 정적 그룹생성기능을 이용한 분류된 서버 관리 • 시스템 구성을 위한 다양한 기능과 원격관리 기능 제공 • 손쉬운 전개를 위한 가벼운 Agent • 업데이트 관리의 어려움을 줄이는 Software health check 주요 특징 6. System x3350 관리방안 >> IBM Director를 통한 시스템 통합관리 H/W와 O/S, Application Level의 시스템을 관리하기 위한 최적의 관리 툴로써 다양한 서버와 O/S를 쉽게 관리하기 위한 다양한 기능 제공

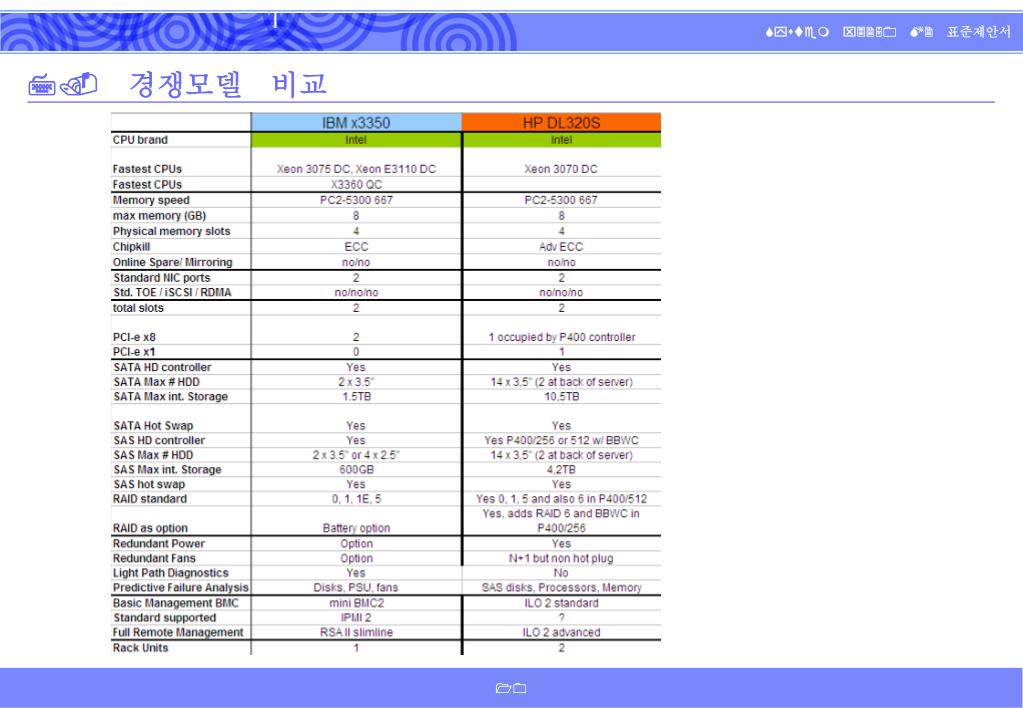

11. 7. 경쟁모델 비교

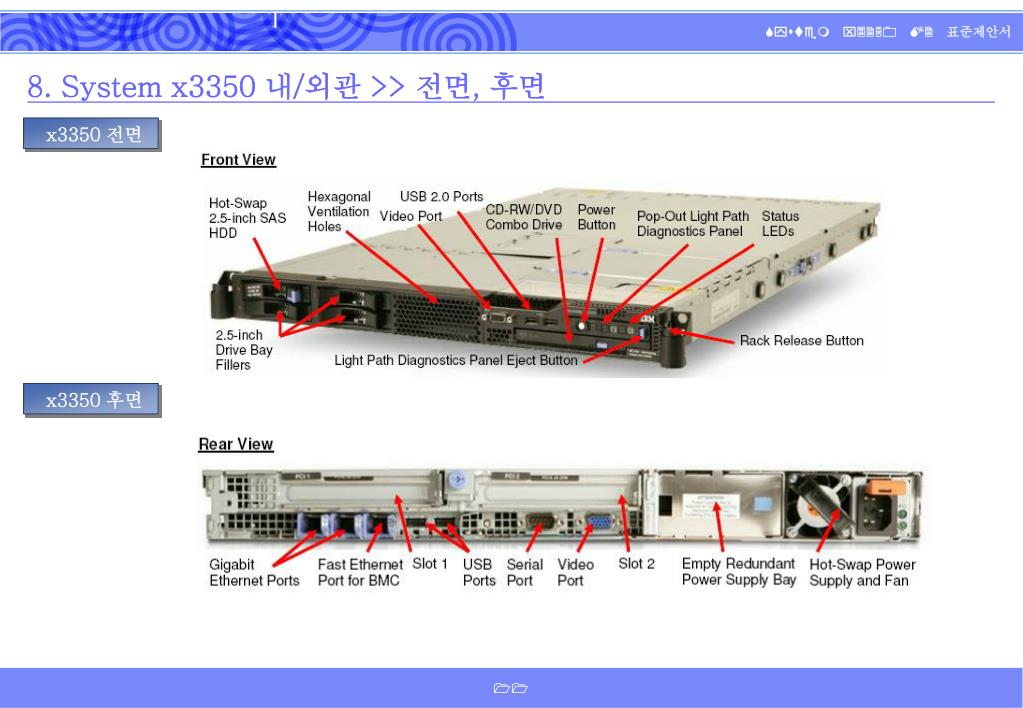

12. 8. System x3350 내/외관 >> 전면, 후면 x3350 전면 x3350 후면

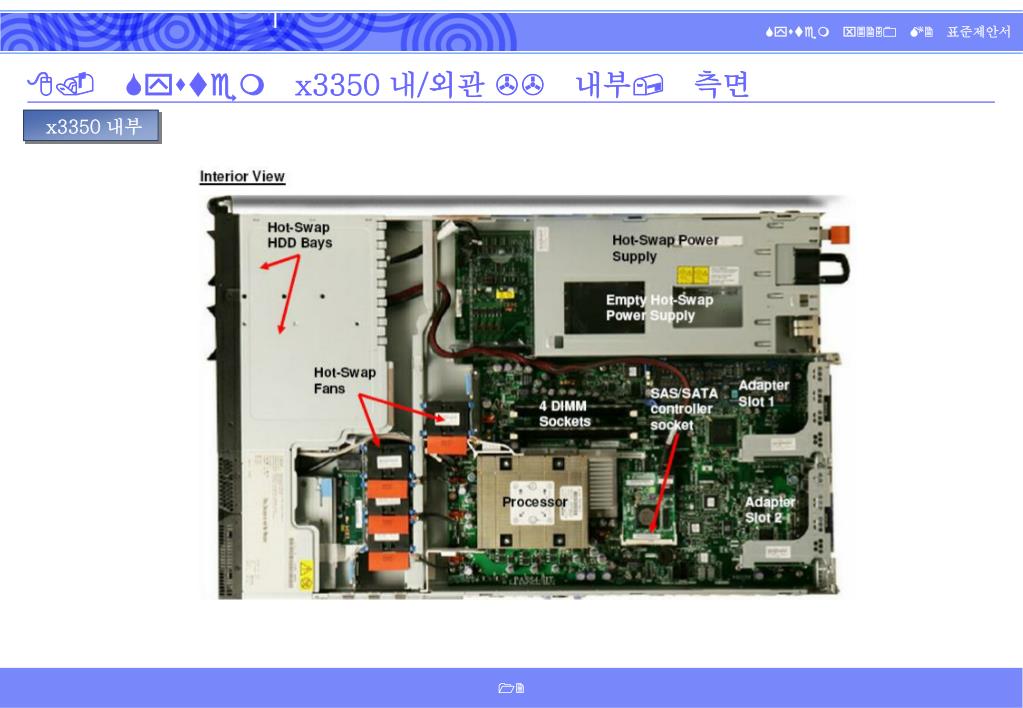

13. 8. System x3350 내/외관 >> 내부, 측면 x3350 내부
