  1. 文字排版系统LaTeX介绍 SC11005011 陈苏宇 SC11005012 张 健 SC11005015 刘深深

  2. 内容安排 • TeX、LaTeX、CTeX简介 • LaTeX使用简例 • LaTeX数学应用 • LaTeX文字处理功能 • LaTeX画图功能 • LaTeX文献管理——BiBTeX • LaTeX制作幻灯片包——Beamer

  3. TeX、LaTeX、CTeX简介 • TeX TeX是一种优秀的电子排版系统，由美国计算 机教授高德纳开发 TeX系统是公认的数学公式排得最好的系统， 在学术界十分流行。 开发原因是当时十分粗糙的排版水平已经影响到 他的巨著《计算机程序设计艺术》的印刷质量，他以 典型的黑客思维模式，最终决定自行编写一个排版软 件：TeX，本以为半年可以完成，但最终用了十年 1974 图灵奖

  4. TeX、LaTeX、CTeX简介

  5. TeX、LaTeX、CTeX简介 LaTeX • TeX派生的文档处理程序 • 由 Leslie Lamport开发 是当今世界上最流行和使用最 为广泛的TeX宏集

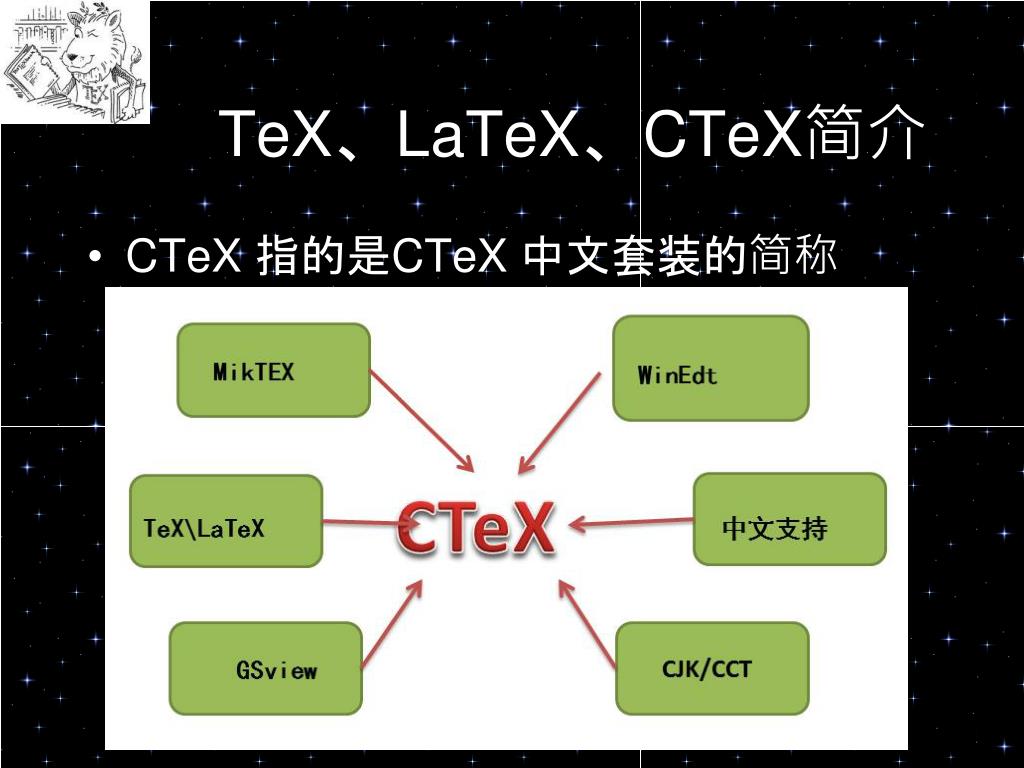

  6. TeX、LaTeX、CTeX简介 • CTeX指的是CTeX中文套装的简称

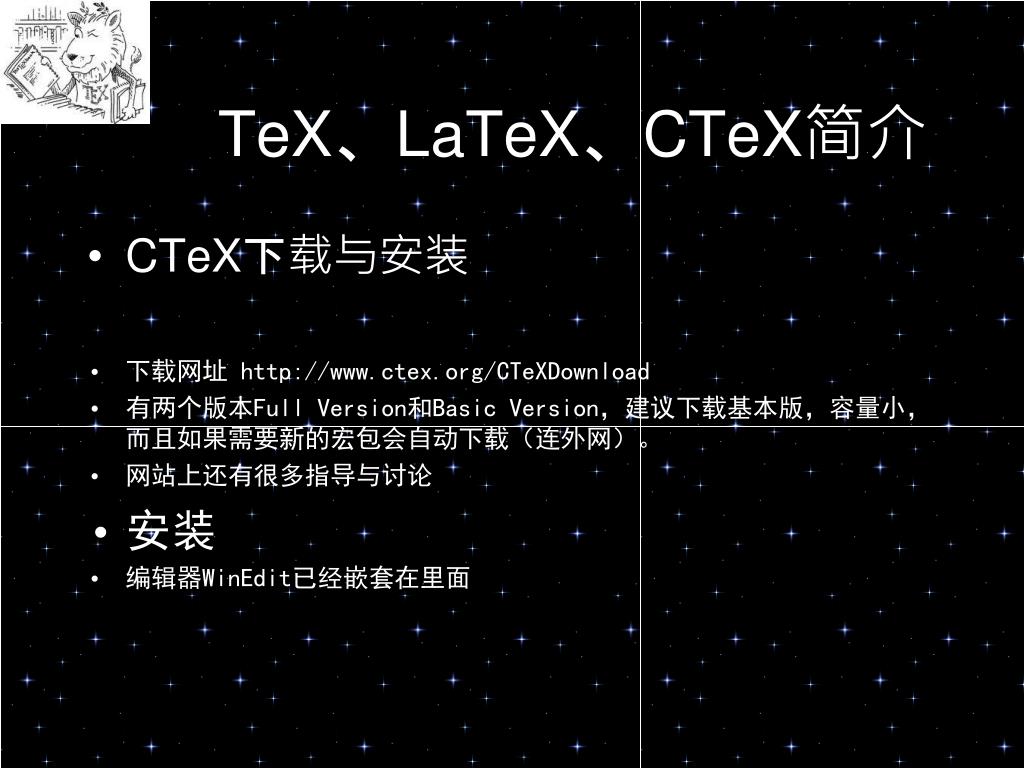

  7. TeX、LaTeX、CTeX简介 • CTeX下载与安装 • 下载网址 http://www.ctex.org/CTeXDownload • 有两个版本Full Version和Basic Version，建议下载基本版，容量小，而且如果需要新的宏包会自动下载（连外网）。 • 网站上还有很多指导与讨论 • 安装 • 编辑器WinEdit已经嵌套在里面

  8. TeX、LaTeX、CTeX简介 • LaTeX基本使用流程 • Create a file with extension .tex • Enter your text along with commands to let LaTeX know how to deal with your manuscript • Compile it with LaTeX to obtain the final result • Control Sequence • A kind of command start with “\” • A control word after “\”

  9. TeX、LaTeX、CTeX简介 • Control Sequence Example • \documentclass[CJK]{article}：选择文档类型，代码最开头，中括号里是可选项 • \usepackage{amsmath}：调用宏包，这里的amsmath就是AMS的数学公式包 • \tableofcontents : 让LaTeX能够自动获得文章的章节内容，显示成目录 • \footnote{}:脚注，{}里的内容就是脚注的内容

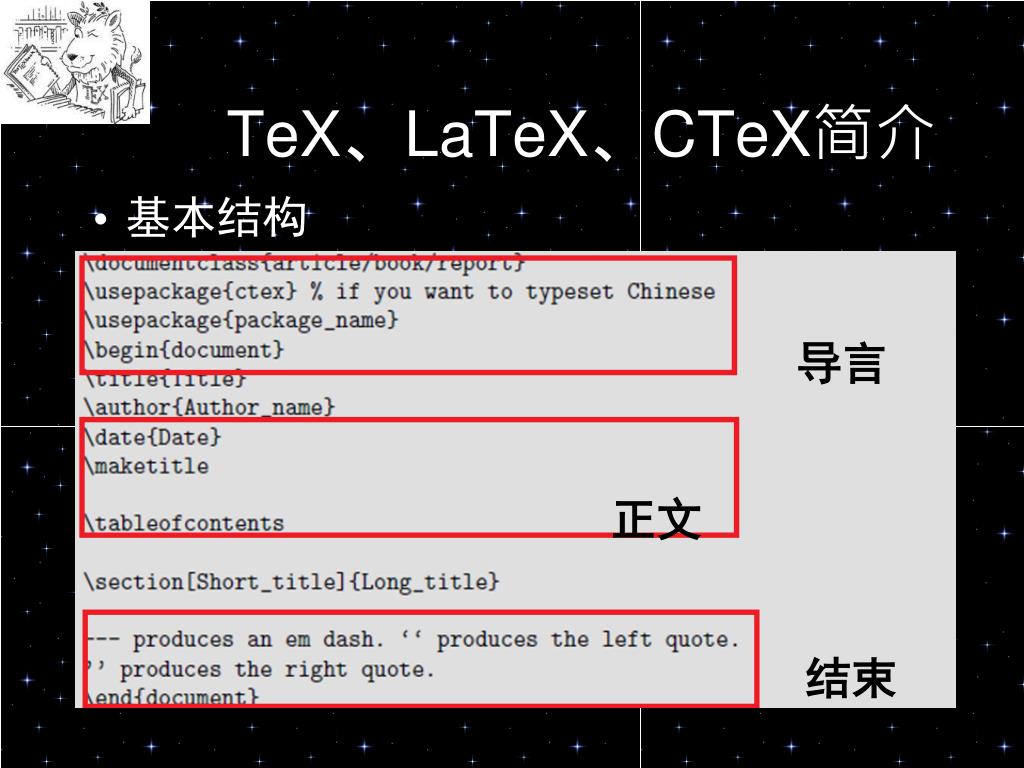

  10. TeX、LaTeX、CTeX简介 • 基本结构 导言 正文 结束

  11. LaTeX使用简例

  12. LaTeX使用简例

  13. LaTeX使用简例 • 中文样例 • 引用包ctex，就可以打印中文了： • \usepackage{ctex} • 注意，中文的空格要转置（即空格前加\）

  14. LaTeX数学应用 • 数学公式是LaTeX的强项 • 语法 • 行内公式 • 1）$...$ 2）\(…\) • 3)\begin{math}…\end{math} • 行间公式 • 1）$$...$$ 2）\[…\] • 3）begin{displaymath}…\end{displaymath}

  15. LaTeX数学应用 • 举例

  16. LaTeX数学应用 • 宏包中的环境，以amsmath为例

  17. LaTeX数学应用 • 直接利用MathType里的公式转换代码

  18. LaTeX文字处理功能 • 缩放 • \begin{center} • \resizebox{5\width}{\height}{水桶} • \resizebox{2\width}{4\height}{竹竿} • \end{center}

  19. LaTeX文字处理功能 • 分章分段分节等

  20. LaTeX文字处理功能 • 插图 • \usepackage{graphics} • 在需要插图的地方调用 \includegraphics[选项]{图片名称} 例：\begin{center} \includegraphics[% totalheight=50mm,angle=-45] {mathtype_trans.pdf} \includegraphics[% totalheight=50mm,angle=45] {mathtype_trans.pdf} \end{center}

  21. LaTeX文字处理功能 • 图片环绕文字

  22. LaTeX画图功能 • LaTeX提供了若干绘图命令，可以用来绘直线、矢量、圆、曲线等等 • 使用方法： • 设置单位长度： \setlength{\unitlength}{长度} • \begin{picture}(宽度,高度)(x坐标,y坐标)各种 绘图命令 \end{picture}

  23. LaTeX画图功能 • 直线组合 • 圆

  24. LaTeX画图功能 • 精确作图 • 用PSTricks宏包，可以作出更多更精确的数学图形 • \usepackage{pstricks,pst-plot} 例：用psplot画函数f(x)，f(x)用PostScript语言给出 • 注意编译方法是LaTex->div2ps->ps2pdf的顺序

  25. LaTeX文献管理—BiBTeX • 用BibTeX生成参考文献 • 在WinEdit新建一个空白文档 • 在WinEdit窗口点击InsertBibTeX Items，选择

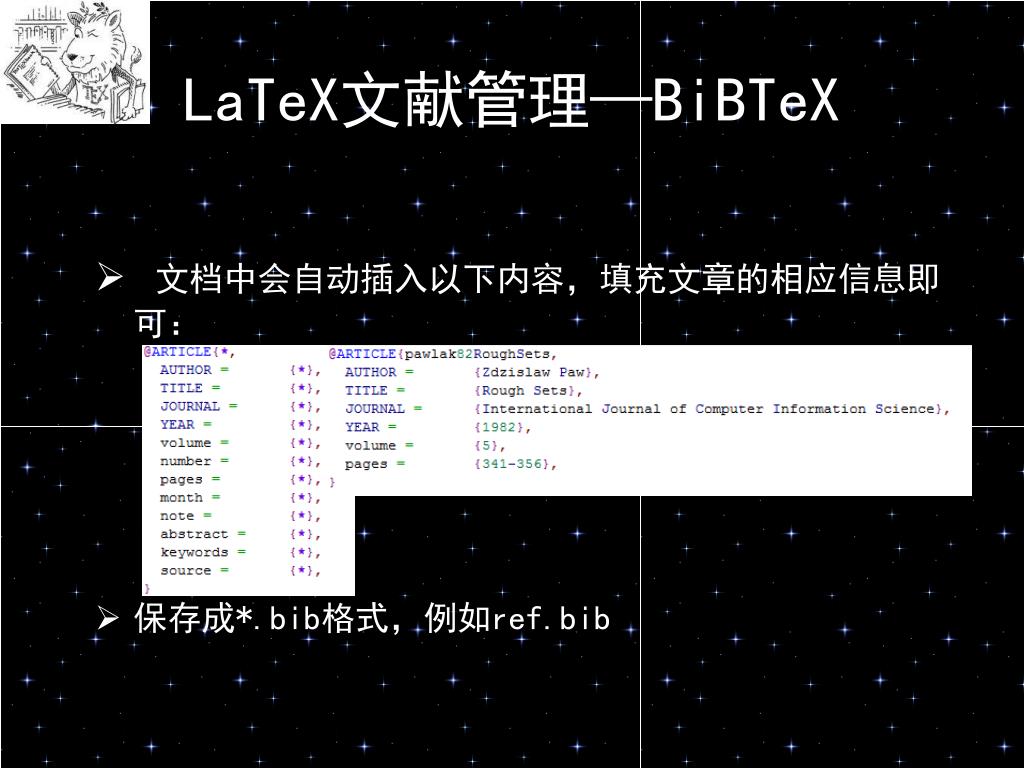

  26. LaTeX文献管理—BiBTeX • 文档中会自动插入以下内容，填充文章的相应信息即可： • 保存成*.bib格式，例如ref.bib

  27. LaTeX文献管理—BiBTeX • 设置引文格式 • 在\begin{document}后面加上 \bibliographystyle{plain} • 在需要引文的位置加上\cite{文章名称} • 例\cite{pawlak82RoughSets} • 在最后设置数据库名称（例ref.bib,这里不用后缀） • \bibliography{ref}

  28. LaTeX文献管理—BiBTeX • 编译 • LaTeX->Bib->LaTeX->LaTeX • 效果图

  29. LaTeX文献管理—BiBTeX • 在WOS中，对搜索结果可以直接导出bib格式的数据库

  30. LaTeX制作幻灯片包——Beamer • Beamer是latex上用来制作Slide的一个文档类 • 可以直接使用pdflatex编译，也可以使用dvips编译，不需要其它后处理程序 • 同标准latex结合度高，保留section等章节结构；可读性好 • 直观而方便的创建遮挡(overlays)及其它各种漂亮的演示效果 • 利用theme实现内容和风格的独立,可以轻松的改变风格

  31. LaTeX制作幻灯片包——Beamer 相比于powerpoint,排版更加自由灵活，效果更加美观

  32. 谢谢大家！
