Стандартные решения разработки интерфейса

1. Стандартные решения разработки интерфейса Стандартные решения разработки интерфейса

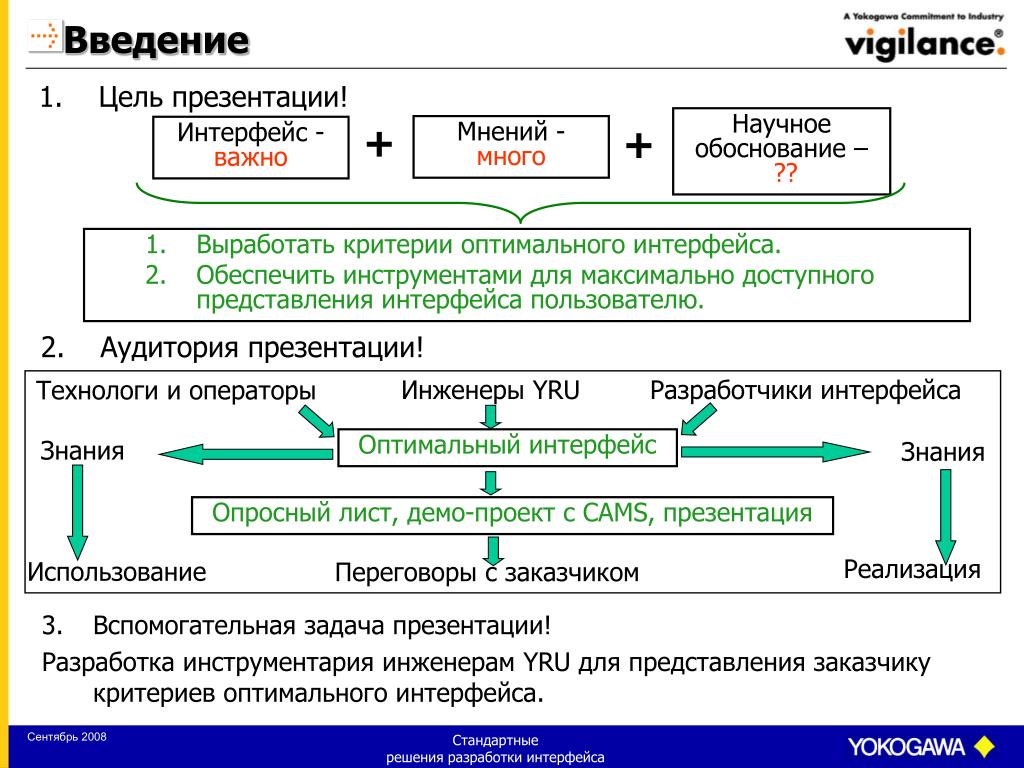

2. Введение • Цель презентации! Научное обоснование – ?? Мнений - много Интерфейс - важно + + • Выработать критерии оптимального интерфейса. • Обеспечить инструментами для максимально доступного представления интерфейса пользователю. 2. Аудитория презентации! Инженеры YRU Разработчики интерфейса Технологи и операторы Оптимальный интерфейс Знания Знания Опросный лист, демо-проект cCAMS, презентация Реализация Использование Переговоры с заказчиком • Вспомогательная задача презентации! • Разработка инструментария инженерам YRU для представления заказчику критериев оптимального интерфейса. Стандартные решения разработки интерфейса

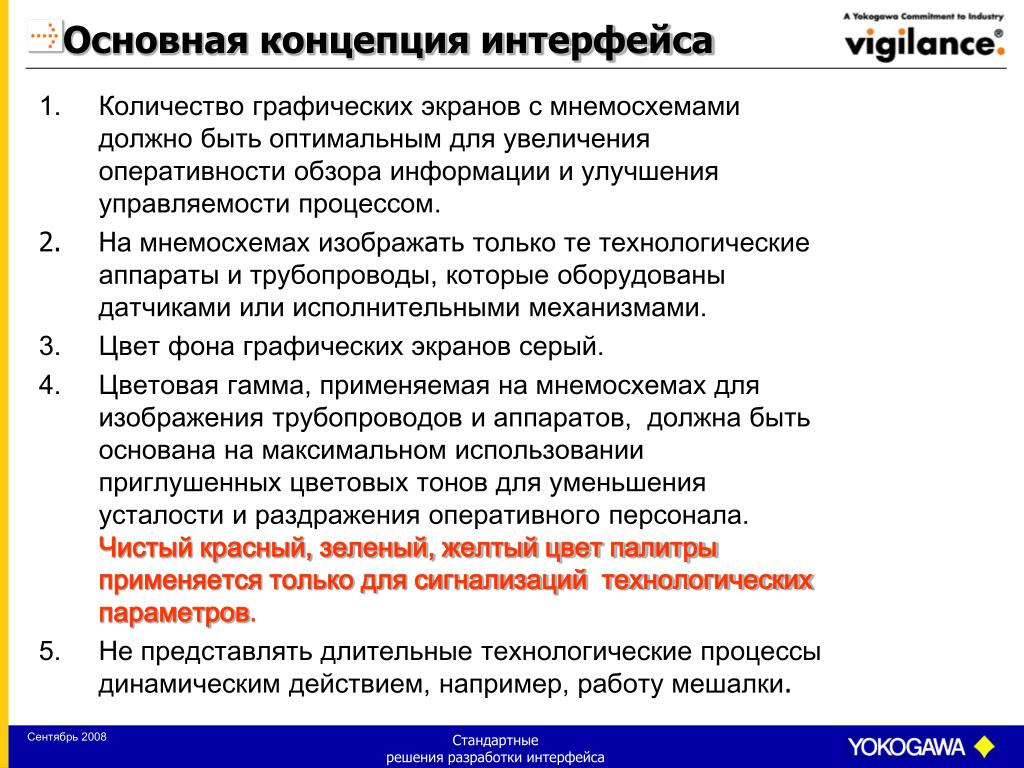

3. Основная концепция интерфейса • Количество графических экранов с мнемосхемами должно быть оптимальным для увеличения оперативности обзора информации и улучшения управляемости процессом. • На мнемосхемах изображать только те технологические аппараты и трубопроводы, которые оборудованы датчиками или исполнительными механизмами. • Цвет фона графических экранов серый. • Цветовая гамма, применяемая на мнемосхемах для изображения трубопроводов и аппаратов, должна быть основана на максимальном использовании приглушенных цветовых тонов для уменьшения усталости и раздражения оперативного персонала. Чистый красный, зеленый, желтый цвет палитры применяется только для сигнализаций технологических параметров. • Не представлять длительные технологические процессы динамическим действием, например, работу мешалки. Стандартные решения разработки интерфейса

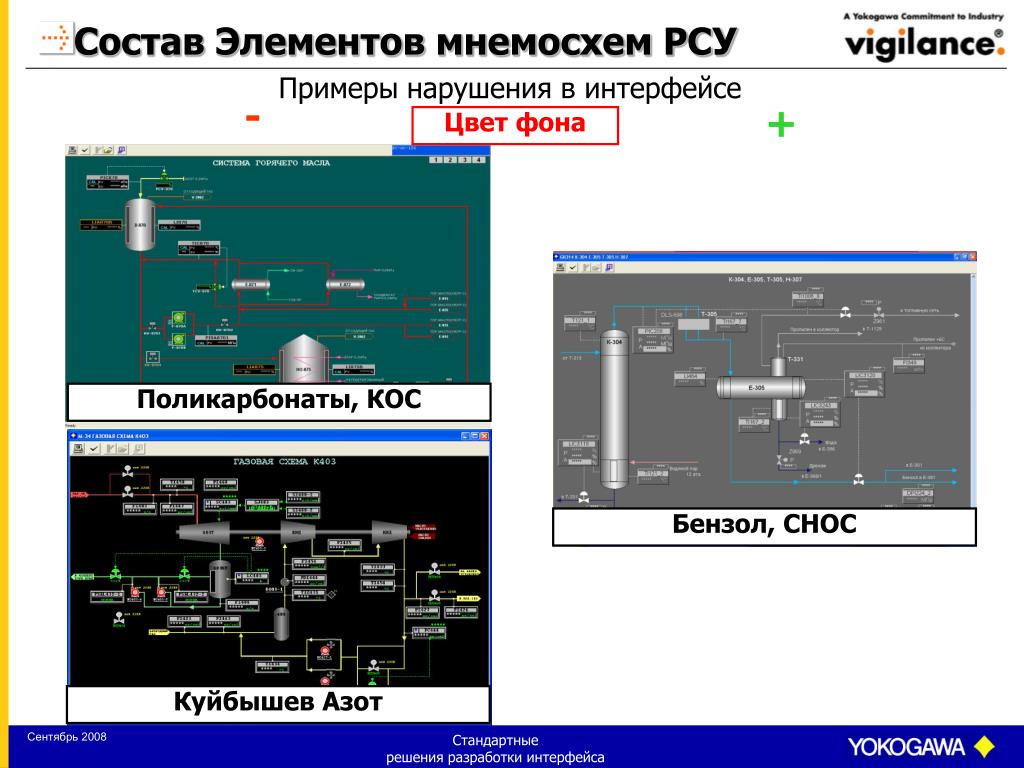

4. Состав Элементов мнемосхем РСУ Примеры нарушения в интерфейсе - Цвет фона + Поликарбонаты, КОС Бензол, СНОС Куйбышев Азот Стандартные решения разработки интерфейса

5. Состав Элементов мнемосхем РСУ Примеры нарушения в интерфейсе Трубопроводы без датчиков и исполнительных механизмов Щекино Азот Стандартные решения разработки интерфейса

6. Состав Элементов мнемосхем РСУ Примеры нарушения в интерфейсе Трубопроводы без датчиков и исполнительных механизмов Щекино Азот Стандартные решения разработки интерфейса

7. Состав Элементов мнемосхем РСУ • Наименование, изображение технологического участка, аппарата • Наименования изображенного технологического участка располагаются по центру вверху мнемосхемы. • Изображение технологических аппаратов на мнемосхеме производится максимально упрощенно - в градациях серого цвета. • Аппараты изображаются твердотельными. • Внутри аппарата показывается уровень его заполнения (если имеется датчик уровня) в виде бар-графа датчика уровня. • Рядом с аппаратом надписывается его позиционное обозначение черным цветом. Стандартные решения разработки интерфейса

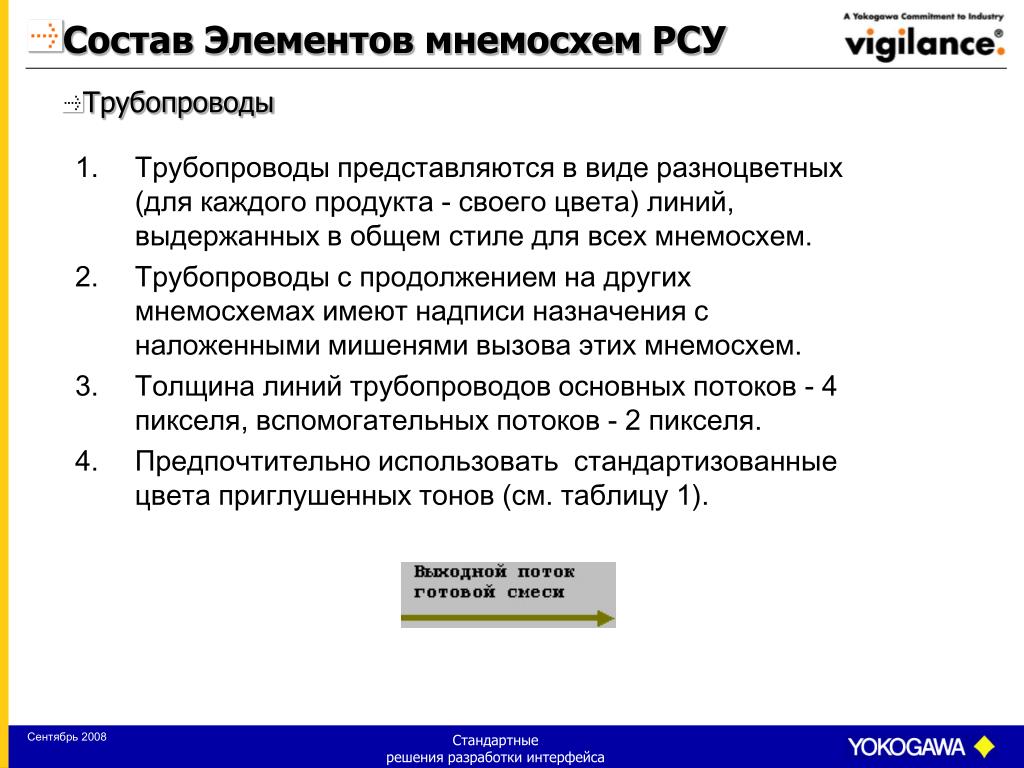

8. Состав Элементов мнемосхем РСУ • Трубопроводы • Трубопроводы представляются в виде разноцветных (для каждого продукта - своего цвета) линий, выдержанных в общем стиле для всех мнемосхем. • Трубопроводы с продолжением на других мнемосхемах имеют надписи назначения с наложенными мишенями вызова этих мнемосхем. • Толщина линий трубопроводов основных потоков - 4 пикселя, вспомогательных потоков - 2 пикселя. • Предпочтительно использовать стандартизованные цвета приглушенных тонов (см. таблицу 1). Стандартные решения разработки интерфейса

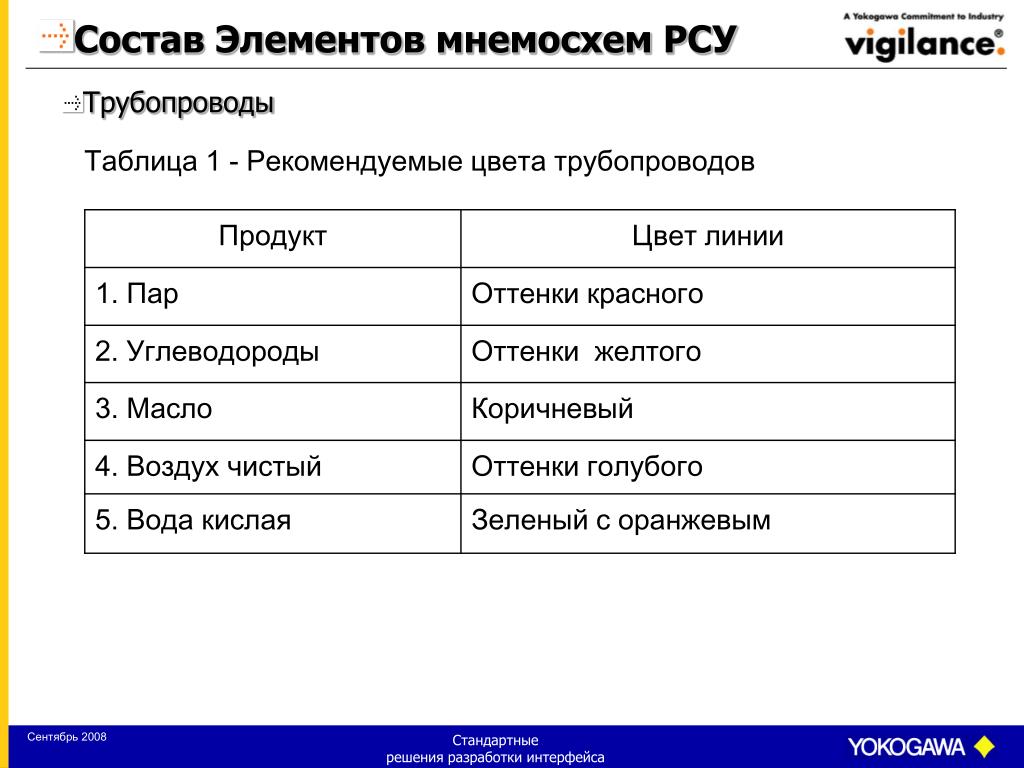

9. Состав Элементов мнемосхем РСУ • Трубопроводы Таблица 1 - Рекомендуемые цвета трубопроводов Стандартные решения разработки интерфейса

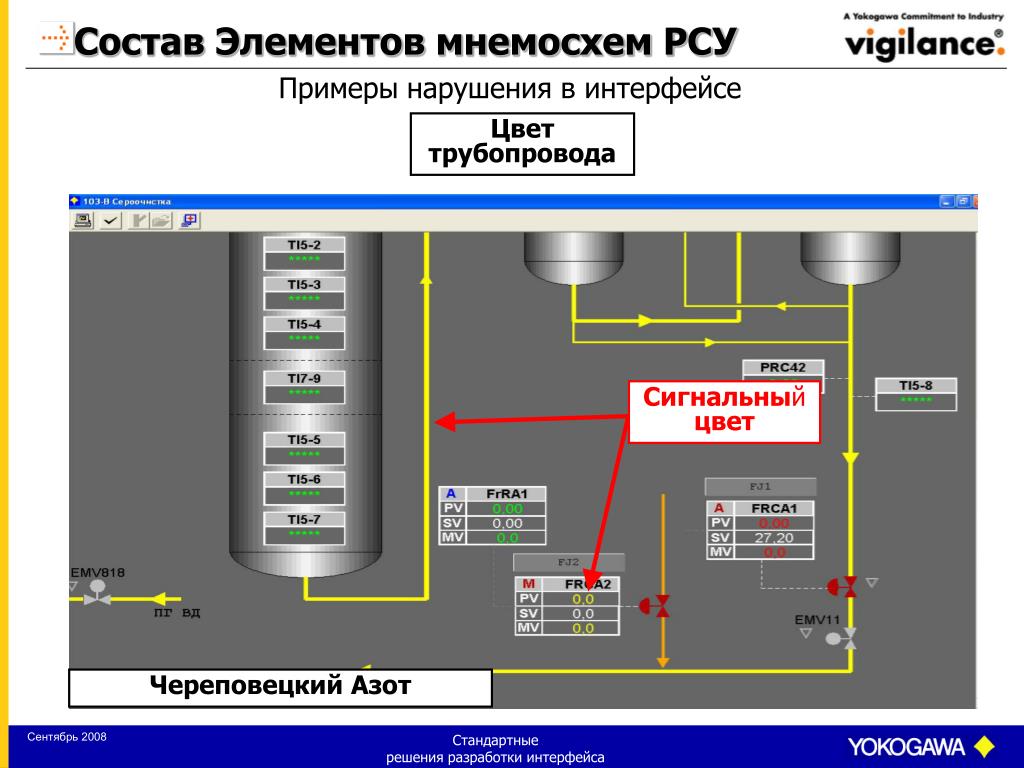

10. Состав Элементов мнемосхем РСУ Примеры нарушения в интерфейсе Цвет трубопровода Сигнальный цвет Череповецкий Азот Стандартные решения разработки интерфейса

11. Состав Элементов мнемосхем РСУ Примеры нарушения в интерфейсе Цвет трубопровода Сигнальный цвет Поликарбонаты, КОС Стандартные решения разработки интерфейса

12. Состав Элементов мнемосхем РСУ • Датчики состояния и исполнительные механизмы технологического процесса • Позиции датчиков должны отражать предупредительную и аварийную технологическую сигнализацию по ненормальному состоянию процесса. • Для датчиков и исполнительных механизмов должны отображаться сигнализации по отказам и нештатным состояниям. • Поля значений не рекомендуется использовать для других целей (например отображение сигнализаций), так как это понижает их читабельность. • Стандартные отображение датчиков и исполнительных механизмов приведены в проекте TYPE_VIEW. Стандартные решения разработки интерфейса

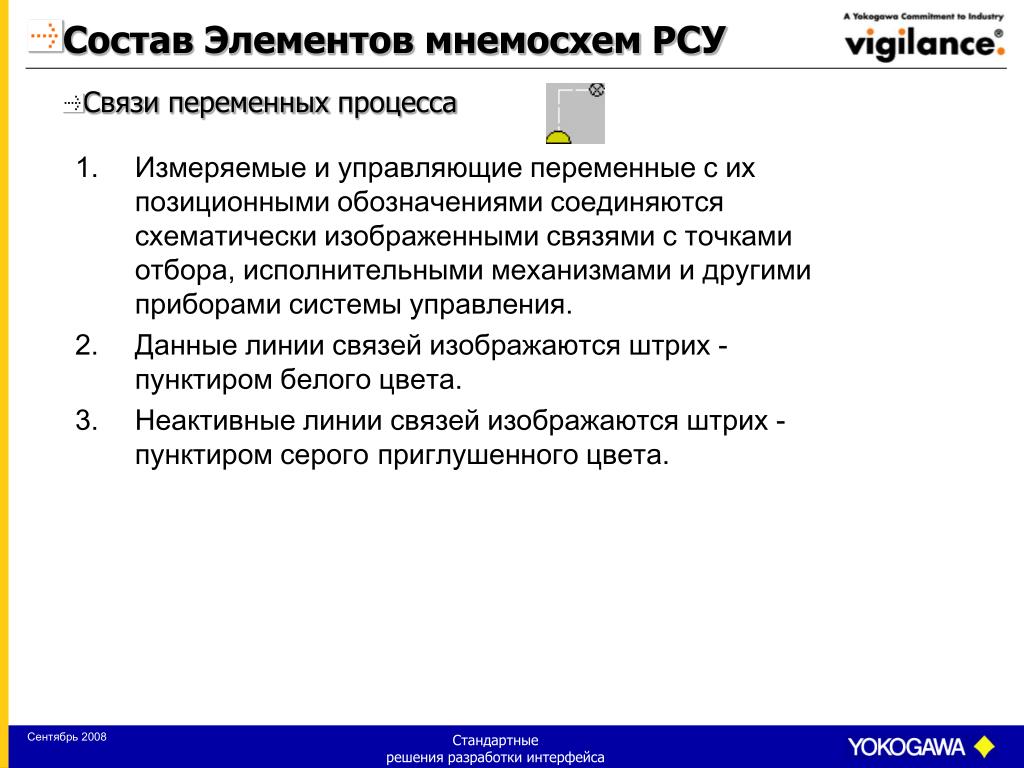

13. Состав Элементов мнемосхем РСУ • Связи переменных процесса • Измеряемые и управляющие переменные с их позиционными обозначениями соединяются схематически изображенными связями с точками отбора, исполнительными механизмами и другими приборами системы управления. • Данные линии связей изображаются штрих - пунктиром белого цвета. • Неактивные линии связей изображаются штрих - пунктиром серогоприглушенного цвета. Стандартные решения разработки интерфейса

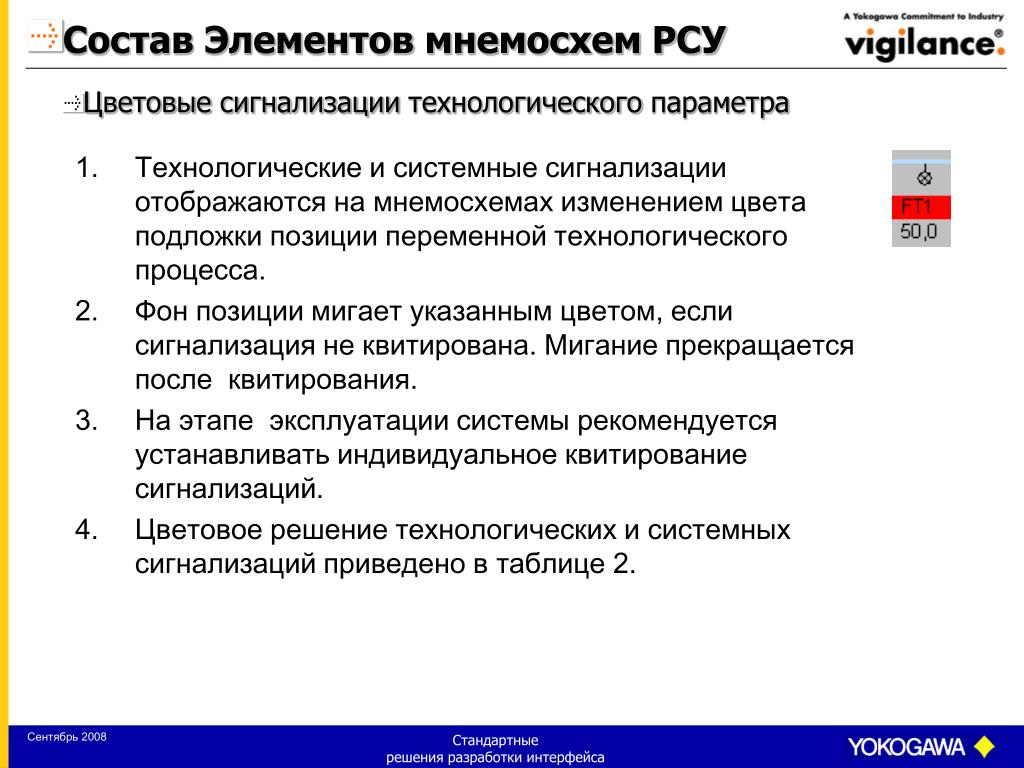

14. Состав Элементов мнемосхем РСУ • Цветовыесигнализации технологического параметра • Технологические и системные сигнализации отображаются на мнемосхемах изменением цвета подложки позиции переменной технологического процесса. • Фон позиции мигает указанным цветом, если сигнализация не квитирована. Мигание прекращается после квитирования. • На этапе эксплуатации системы рекомендуется устанавливать индивидуальное квитирование сигнализаций. • Цветовое решение технологических и системных сигнализаций приведено в таблице 2. Стандартные решения разработки интерфейса

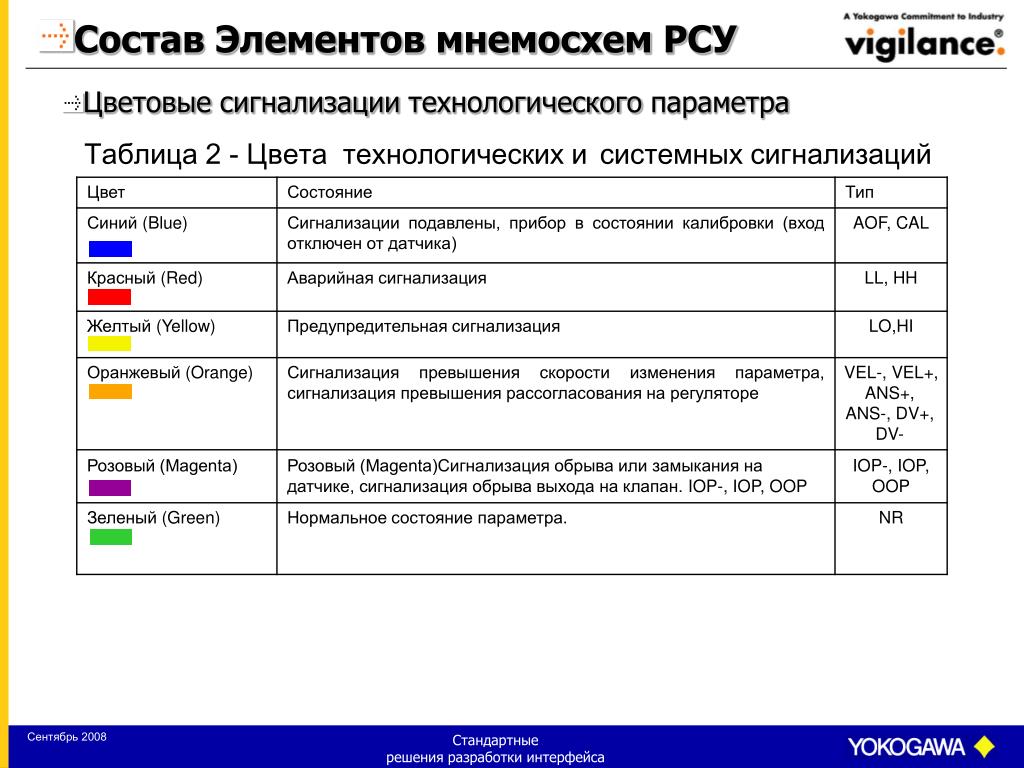

15. Состав Элементов мнемосхем РСУ • Цветовые сигнализации технологического параметра Таблица 2 - Цвета технологических исистемных сигнализаций Стандартные решения разработки интерфейса

16. Состав Элементов мнемосхем РСУ Примеры нарушения в интерфейсе Цвет измеренных значений Сигнальный цвет, не рекомендуется Череповецкий Азот Стандартные решения разработки интерфейса

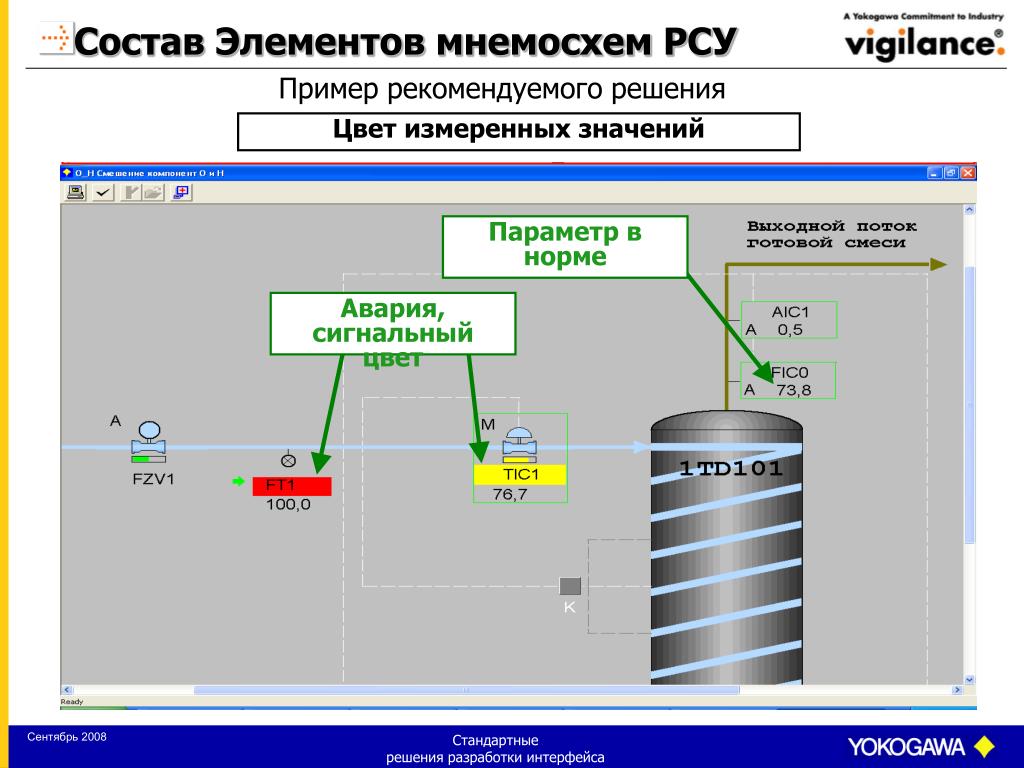

17. Состав Элементов мнемосхем РСУ Пример рекомендуемого решения Цвет измеренных значений Параметр в норме Авария, сигнальный цвет Стандартные решения разработки интерфейса

18. Состав Элементов мнемосхем РСУ Примеры нарушения в интерфейсе Цвет исполнительных механизмов (ИМ) ИМ в норме (открыт/закрыт), цвет - СИГНАЛЬНЫЙ Щекино Азот Стандартные решения разработки интерфейса

19. Состав Элементов мнемосхем РСУ Пример рекомендуемого решения Цвет исполнительных механизмов (ИМ) ИМ в норме (открыт/закрыт) Стандартные решения разработки интерфейса

20. Состав Элементов мнемосхем РСУ Примеры нарушения в интерфейсе На мнемосхеме ошибки различить нельзя Ошибка открытия Ошибка закрытия Бензол, СНОС Стандартные решения разработки интерфейса

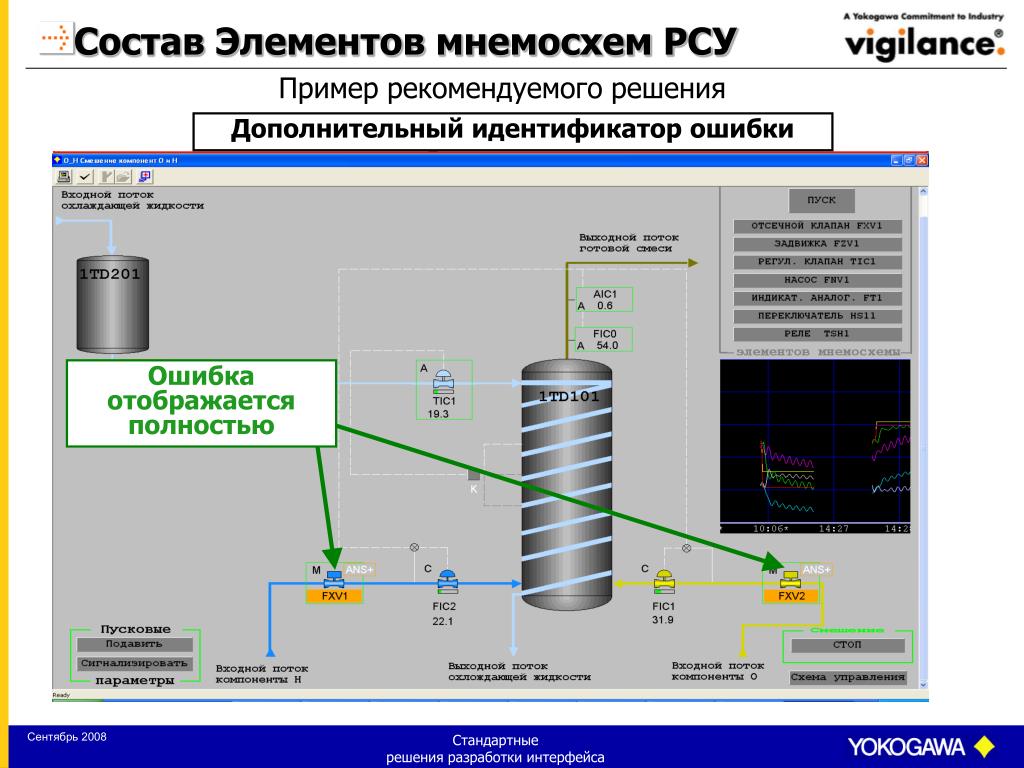

21. Состав Элементов мнемосхем РСУ Пример рекомендуемого решения Дополнительный идентификатор ошибки Ошибка отображается полностью Стандартные решения разработки интерфейса

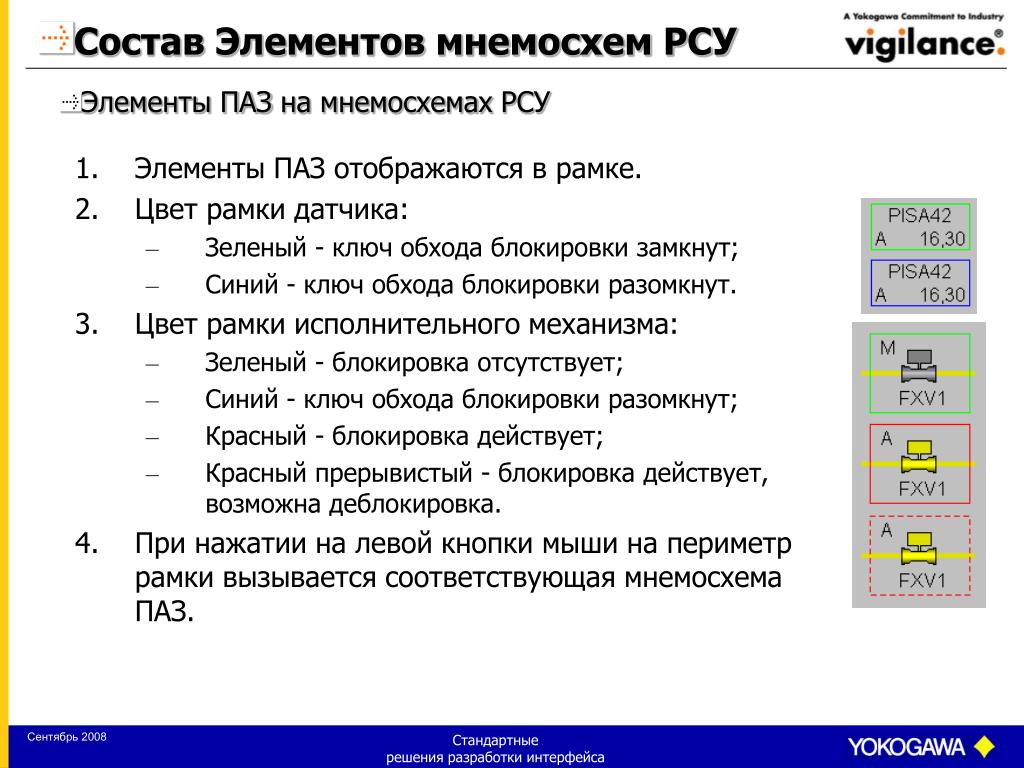

22. Состав Элементов мнемосхем РСУ • Элементы ПАЗ на мнемосхемах РСУ • Элементы ПАЗ отображаются в рамке. • Цвет рамки датчика: • Зеленый - ключ обхода блокировки замкнут; • Синий - ключ обхода блокировки разомкнут. • Цвет рамки исполнительного механизма: • Зеленый - блокировка отсутствует; • Синий - ключ обхода блокировки разомкнут; • Красный - блокировка действует; • Красный прерывистый - блокировка действует, возможна деблокировка. • При нажатии на левой кнопки мыши на периметр рамки вызывается соответствующая мнемосхема ПАЗ. Стандартные решения разработки интерфейса

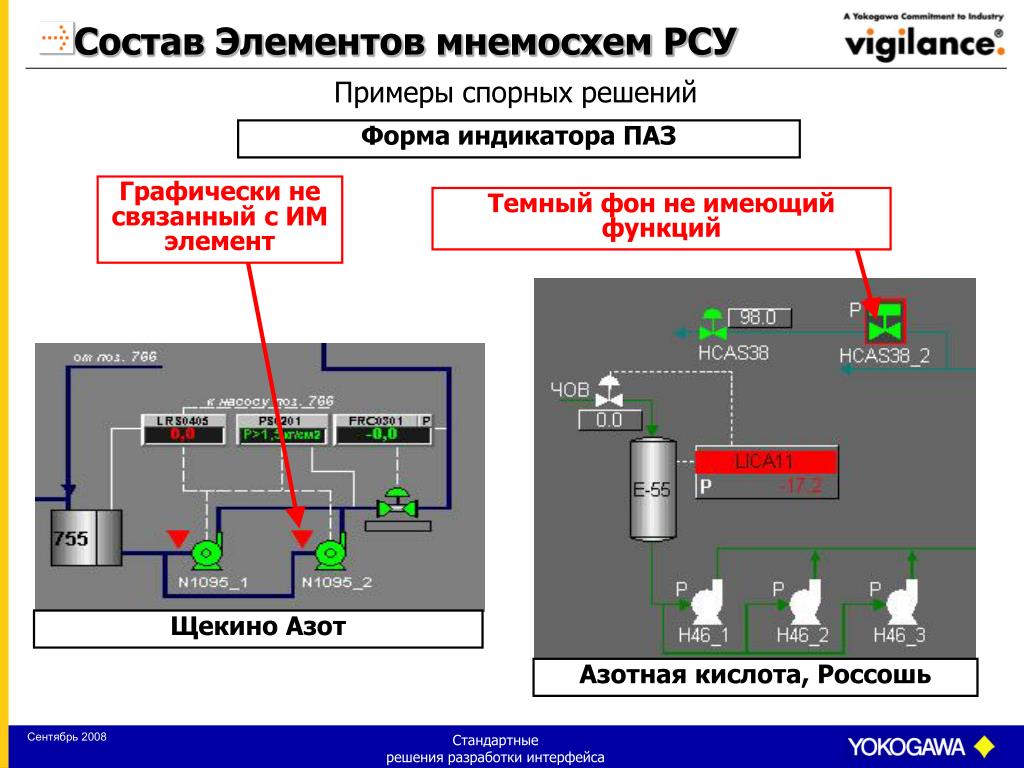

23. Состав Элементов мнемосхем РСУ Примерыспорных решений Форма индикатора ПАЗ Графическине связанный с ИМ элемент Темный фон не имеющий функций Щекино Азот Азотная кислота, Россошь Стандартные решения разработки интерфейса

24. Состав Элементов мнемосхем РСУ • Группы приборов, специальные панели управления • Для многосвязных контуров управления, рекомендуется использовать группы приборов. • В случае невозможности использования стандартных приборов допускается разработка специальных панелей управления.Основным требованием к таким панелям является предоставление полного цикла управления всем комплексом взаимосвязанных параметров. Стандартные решения разработки интерфейса

25. Иерархия интерфейса • На первом уровне располагаются обзорные окна. Они состоят из кнопок вызова мнемосхем второго уровня. • Кнопки вызова мнемосхем показывают наличие аварий на подчиненных мнемосхемах (красный цвет), если аварии не выводятся иерархия не верно сконфигурирована. • На втором уровне располагаются мнемосхемы технологического процесса и мнемосхемы ПАЗ. • На третьем уровне располагаются стандартные и нестандартные панели приборов, тренды. • Панели приборов рекомендуется настраивать для вызова трендов и возврата в мнемосхему второго уровня. Стандартные решения разработки интерфейса

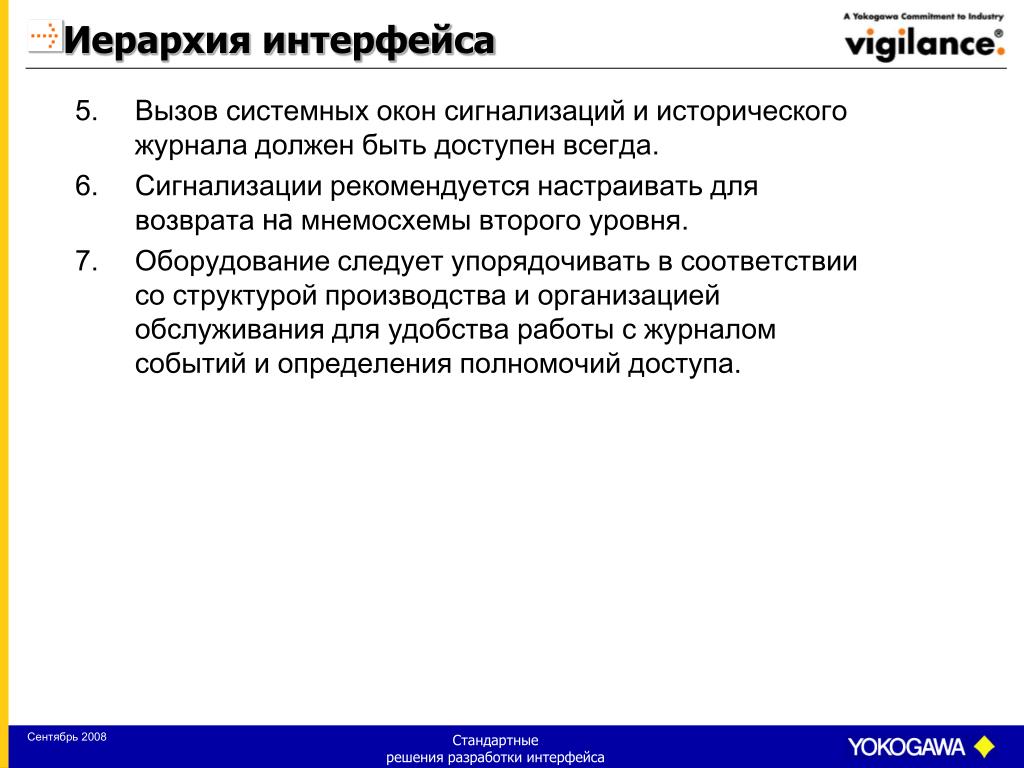

26. Иерархия интерфейса • Вызов системных окон сигнализаций и исторического журнала должен быть доступен всегда. • Сигнализации рекомендуется настраивать для возврата на мнемосхемы второго уровня. • Оборудование следует упорядочивать в соответствии со структурой производства и организацией обслуживания для удобства работы с журналом событий и определения полномочий доступа. Стандартные решения разработки интерфейса

27. Иерархия интерфейса Примерынарушения в интерфейсе Обзорная мнемосхема Нет передачи аварий с подчиненных мнемосхем Череповецкий Азот Стандартные решения разработки интерфейса

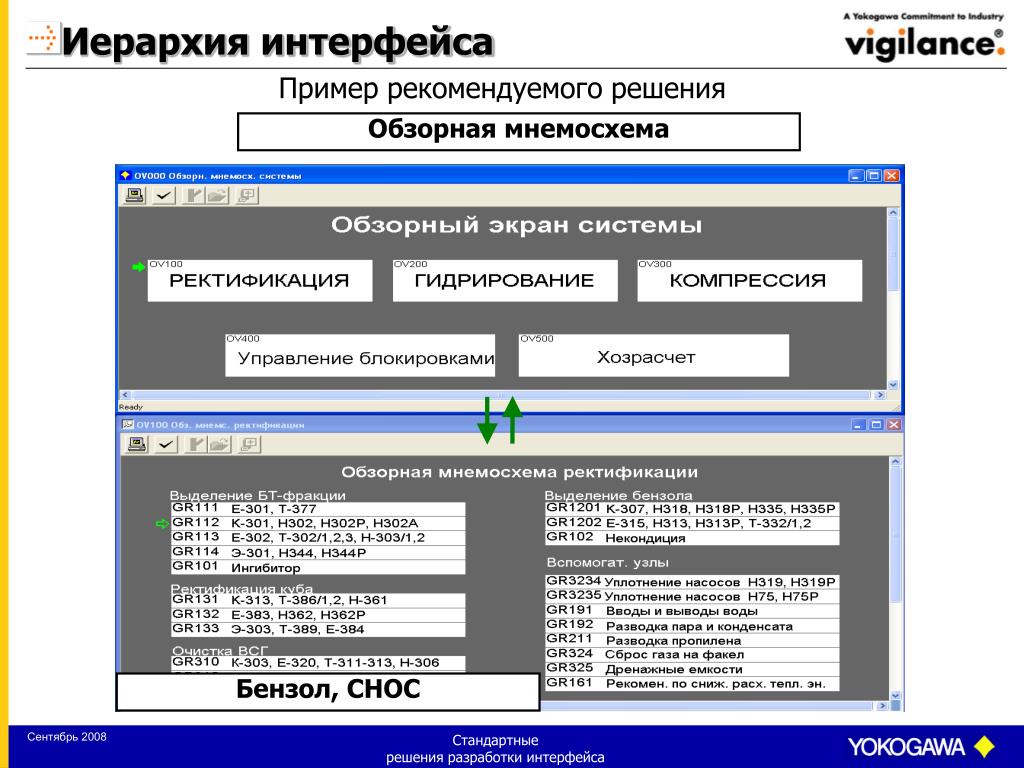

28. Иерархия интерфейса Примеррекомендуемого решения Обзорная мнемосхема Бензол, СНОС Стандартные решения разработки интерфейса

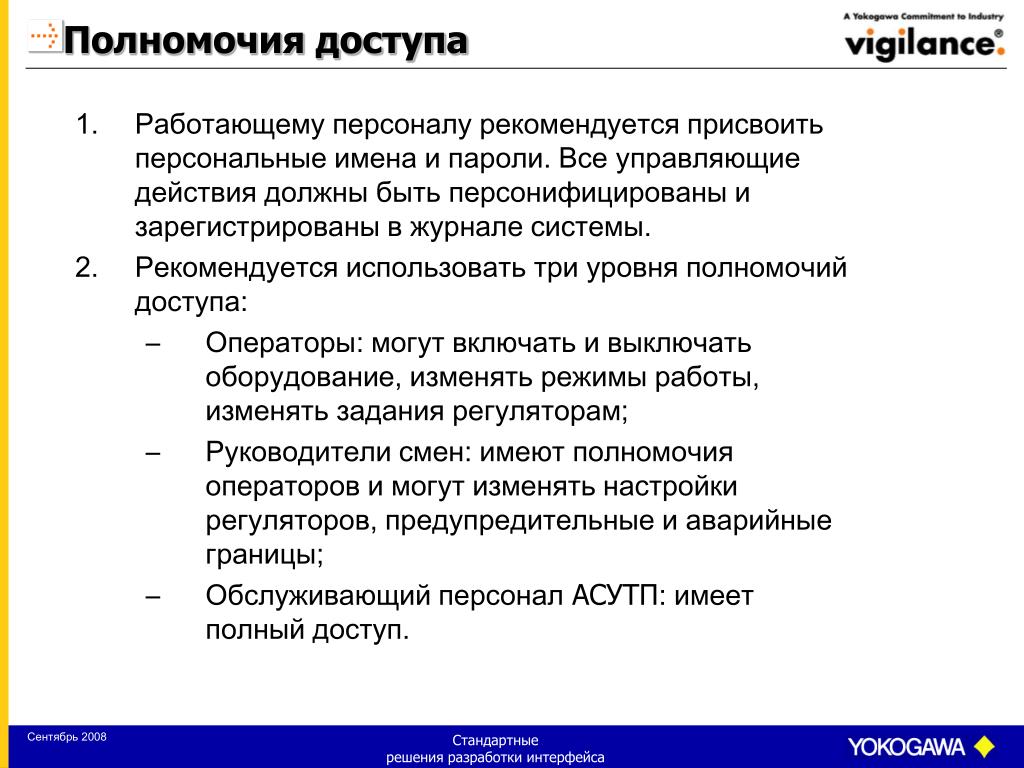

29. Полномочия доступа • Работающему персоналу рекомендуется присвоить персональные имена и пароли. Все управляющие действия должны быть персонифицированы и зарегистрированы в журнале системы. • Рекомендуется использовать три уровня полномочий доступа: • Операторы: могут включать и выключать оборудование, изменять режимы работы, изменять задания регуляторам; • Руководители смен: имеют полномочия операторов и могут изменять настройки регуляторов, предупредительные и аварийные границы; • Обслуживающий персонал АСУТП: имеет полный доступ. Стандартные решения разработки интерфейса

30. Вспомогательная информация • Мы предлагаем шаблон документа «Руководство пользователя» описывающий стандартные элементы интерфейса системы управления CENTUM CS3000, а также описание системы управления сигнализациями CAMS for HIS. • Сложные участки технологического процесса рекомендуется сопровождать расширенной контекстной подсказкой. Стандартные решения разработки интерфейса

31. Отчеты • В отчетах рекомендуется представлять информацию о результатах работы подразделений за временный период (количество израсходованного сырья, энергии, произведенного продукта), состоянии производства (остатки сырья, полупродуктов). • Рекомендуется накапливать отчеты (или данные для отчетов) и печатать их по инициативе оператора. Стандартные решения разработки интерфейса

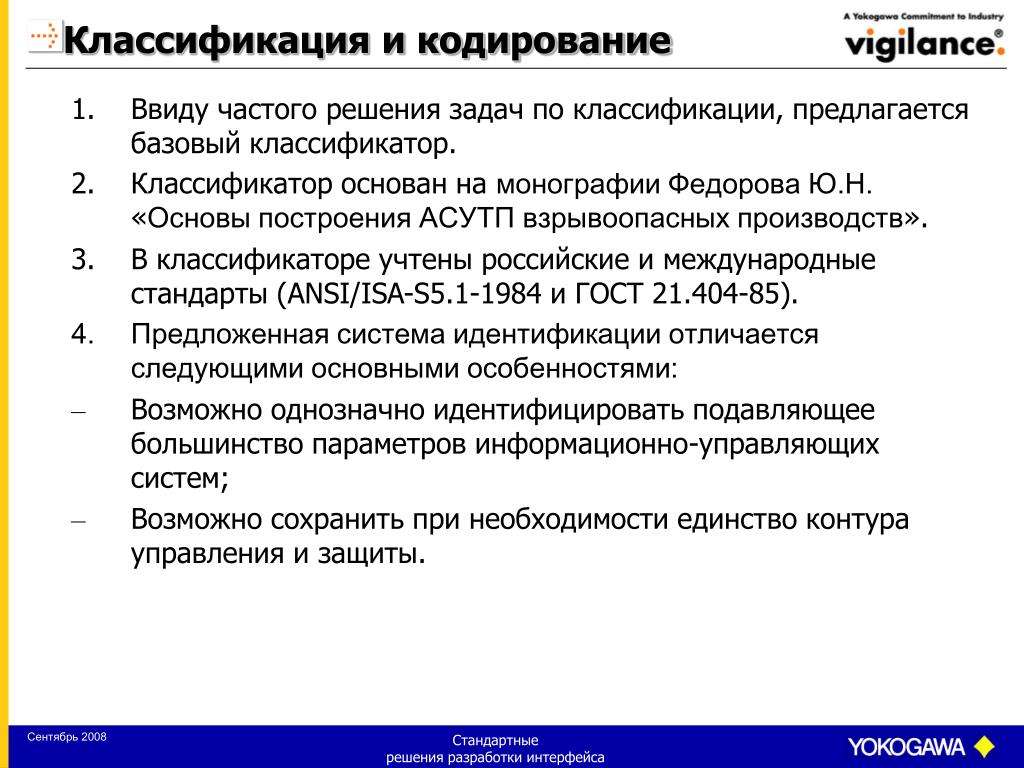

32. Классификация и кодирование • Ввиду частого решения задач по классификации, предлагается базовый классификатор. • Классификатор основан на монографии Федорова Ю.Н. «Основы построения АСУТП взрывоопасных производств». • В классификаторе учтены российские и международные стандарты (ANSI/ISA-S5.1-1984 и ГОСТ 21.404-85). • Предложенная система идентификации отличается следующими основными особенностями: • Возможно однозначно идентифицировать подавляющее большинство параметров информационно-управляющих систем; • Возможно сохранить при необходимости единство контура управления и защиты. Стандартные решения разработки интерфейса

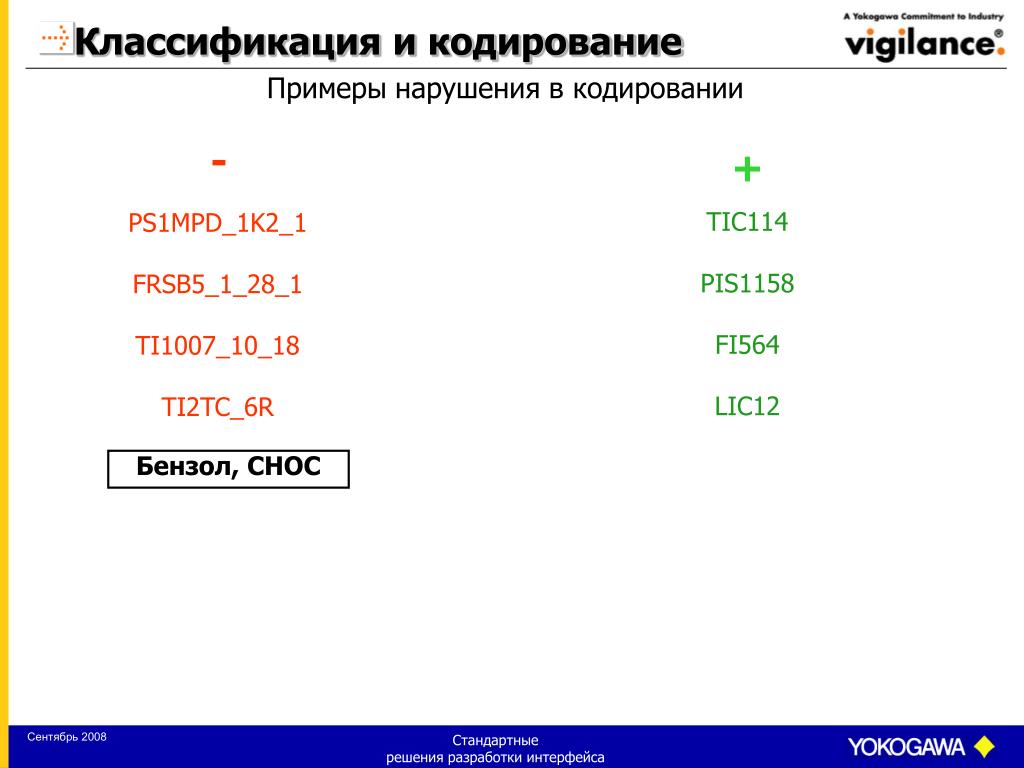

33. Классификация и кодирование Примерынарушения в кодировании - + TIC114 PIS1158 FI564 LIC12 PS1MPD_1K2_1 FRSB5_1_28_1 TI1007_10_18 TI2TC_6R Бензол, СНОС Стандартные решения разработки интерфейса

34. Вопросы к аудитории • Разными или одинаковыми цветами обозначать состояние исполнительного механизма «схема разобрана» и «ремонт»? • Не аварийное (нормальное) состояние часто отображают зеленым или черным цветом. Какие преимущества у одного варианта по сравнению с другим? Стандартные решения разработки интерфейса

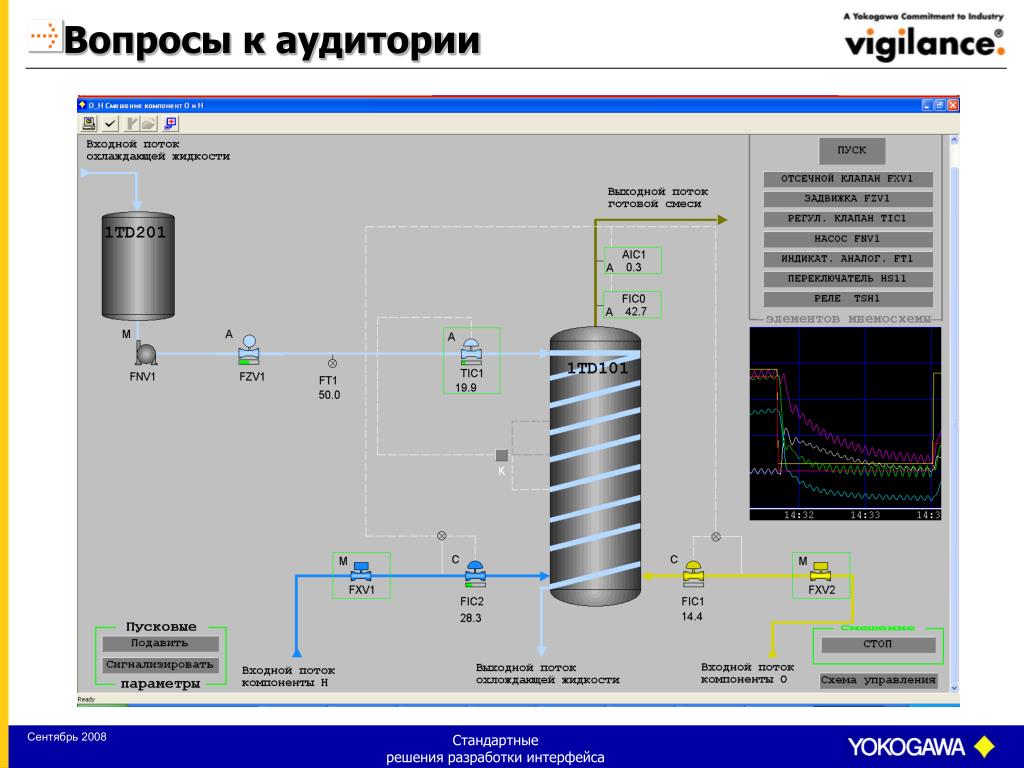

35. Вопросы к аудитории Бензол, СНОС Стандартные решения разработки интерфейса

36. Вопросы к аудитории Стандартные решения разработки интерфейса

37. Благодарю за внимание ! Стандартные решения разработки интерфейса
