  1. Расчет и проектирование конструкций в среде SCAD Office 21 Москва, 22-23апреля 2014 г. Реализация европейских нормдля расчета металлических конструкций в среде SCAD Office Юрченко В. В., к. т. н. старший научный сотрудник SCAD Soft

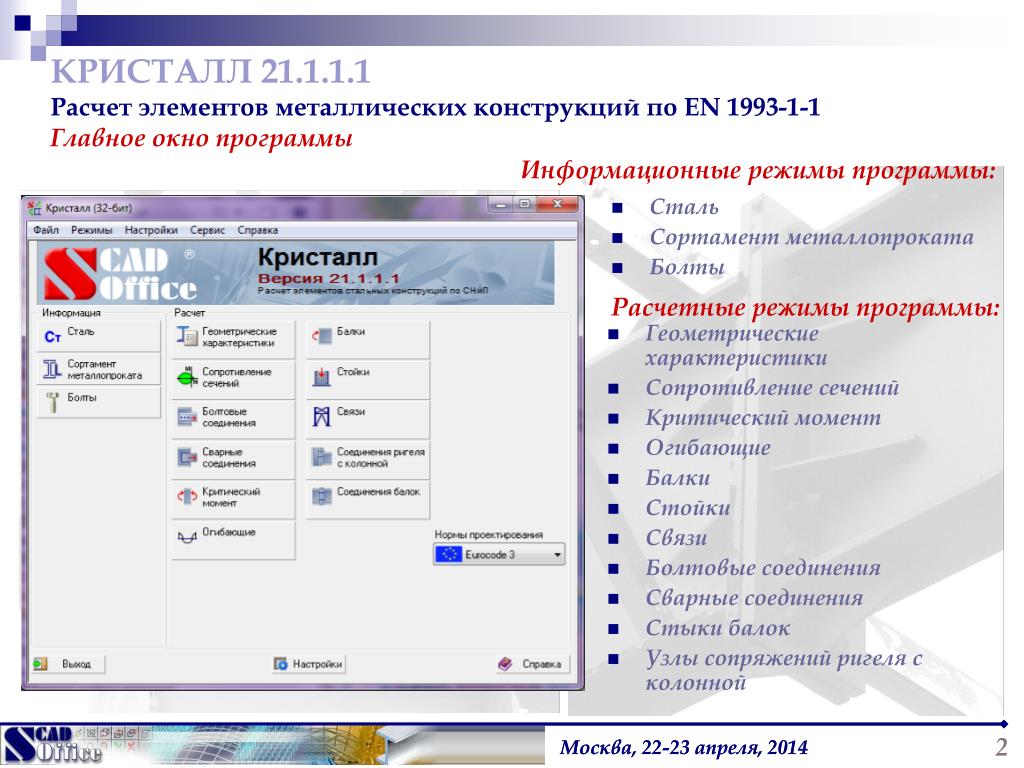

  2. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1Расчет элементов металлических конструкций по EN 1993-1-1Главное окно программы Информационные режимы программы: • Сталь • Сортамент металлопроката • Болты Расчетные режимы программы: • Геометрические характеристики • Сопротивление сечений • Критический момент • Огибающие • Балки • Стойки • Связи • Болтовые соединения • Сварные соединения • Стыки балок • Узлы сопряжений ригеля с колонной 2

  3. Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1Расчетный режим «Сопротивление сечений»Главное окно режима и классы сечений • 1 класс – “полный шарнир” • 2 класс – упруго-пластические деформации стали • 3 класс – упругие деформации стали при отсутствии потери местной устойчивости • 4 класс – потеря местной устойчивости элементов сечения 3

  4. Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1Учет закритический работы элементов конструкцийКонцепция «эффективной ширины» элементов сечений 4

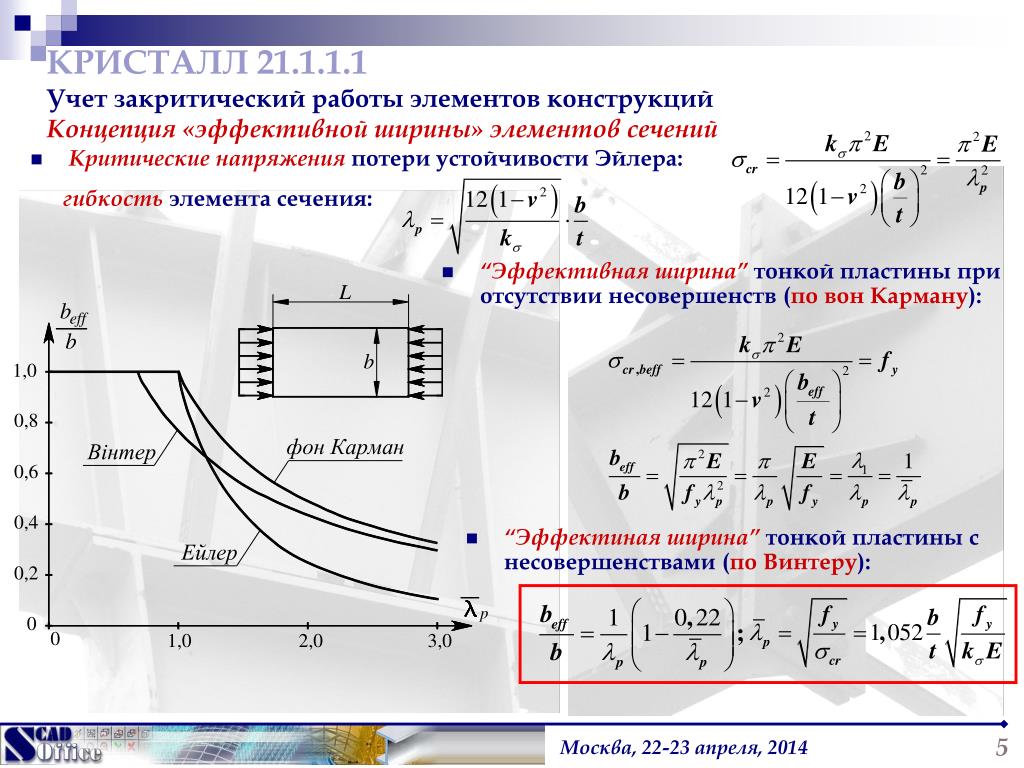

  5. Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1Учет закритический работы элементов конструкцийКонцепция «эффективной ширины» элементов сечений • Критические напряжения потери устойчивости Эйлера: гибкость элемента сечения: • “Эффективная ширина”тонкой пластины при отсутствии несовершенств (по вон Карману): • “Эффектиная ширина”тонкой пластины с несовершенствами (по Винтеру): 5

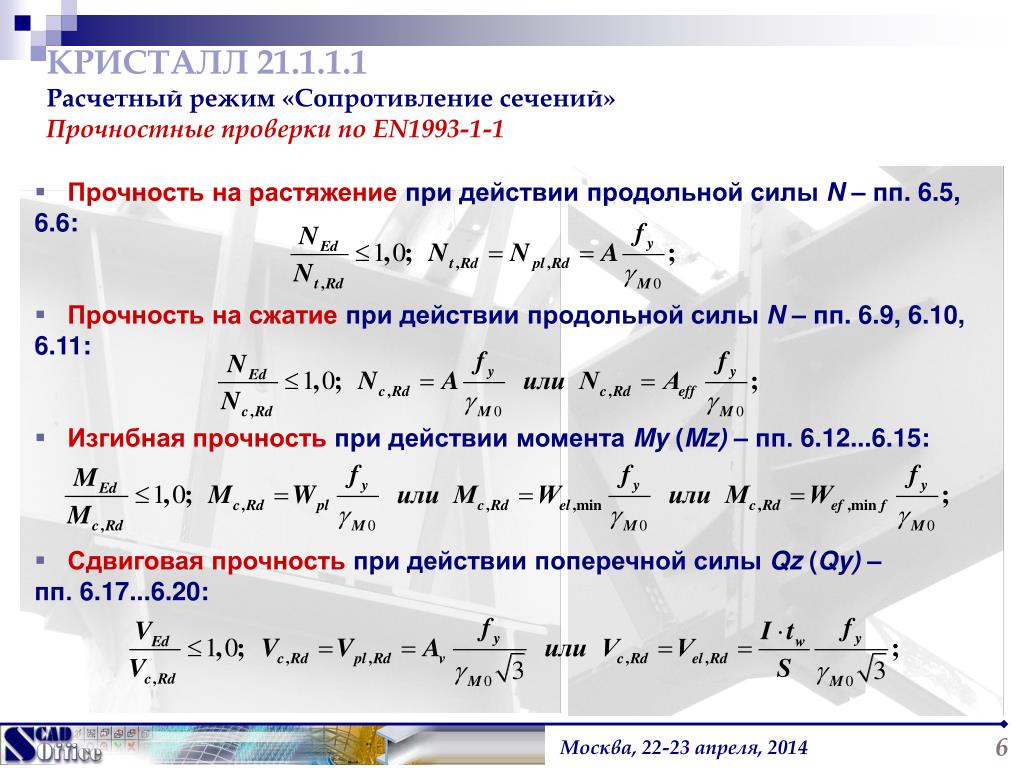

  6. Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1Расчетный режим «Сопротивление сечений»Прочностные проверки по EN1993-1-1 • Прочность на растяжениепри действии продольной силы N– пп. 6.5, 6.6: • Прочность на сжатиепри действии продольной силы N– пп. 6.9, 6.10, 6.11: • Изгибная прочность при действии момента My (Mz) – пп. 6.12...6.15: • Сдвиговая прочность при действии поперечной силы Qz (Qy) – пп. 6.17...6.20: 6

  7. Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1Расчетный режим «Сопротивление сечений»Прочностные проверки по EN1993-1-1 • Изгибная прочностьпри одновременном действии изгибающего момента My (Mz) и поперечной силыQz (Qy) – пп. 6.12...6.15, 6.29, 6.30: • Изгибная прочностьпри одновременном действии изгибающего момента My (Mz) и продольной силыN – пп. 6.12...6.15, 6.36...6.44: • Изгибная прочностьпри одновременном действии изгибающих моментов My и Mz, продольной N и поперечных Qz и Qy сил – пп. 6.12...6.15, 6.36...6.45: - уменьшенная граница текучести 7

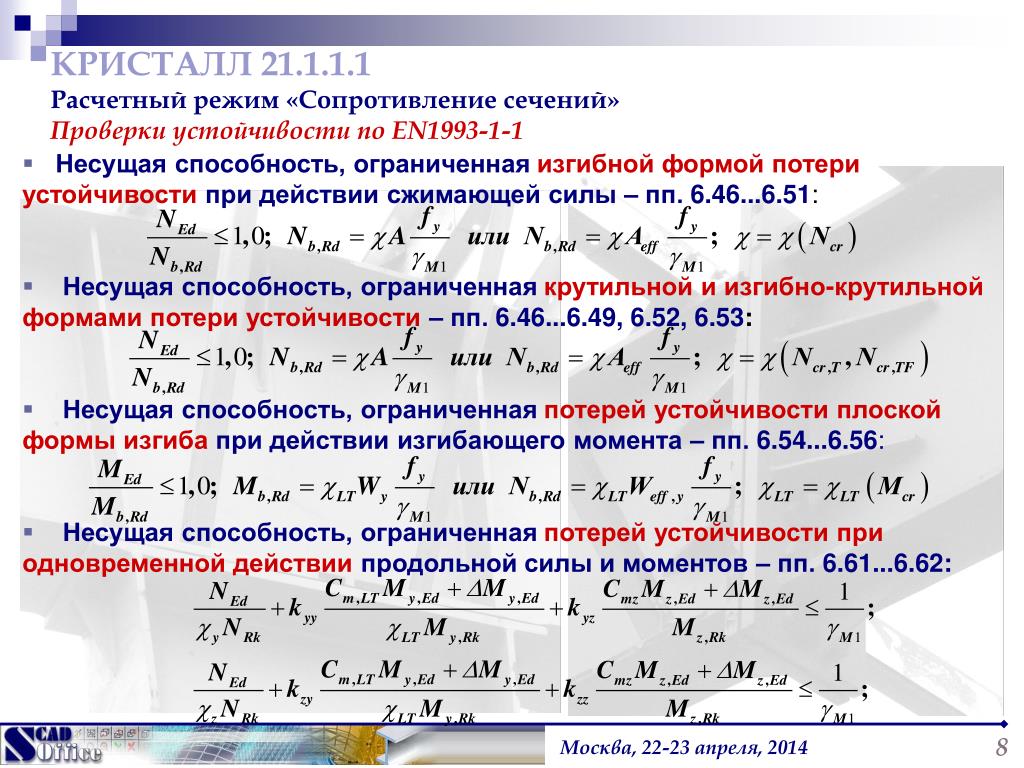

  8. Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1Расчетный режим «Сопротивление сечений»Проверки устойчивости по EN1993-1-1 • Несущая способность, ограниченная изгибной формой потери устойчивости при действии сжимающей силы – пп. 6.46...6.51: • Несущая способность, ограниченная крутильной и изгибно-крутильной формами потери устойчивости – пп. 6.46...6.49, 6.52, 6.53: • Несущая способность, ограниченная потерей устойчивости плоской формы изгиба при действии изгибающего момента – пп. 6.54...6.56: • Несущая способность, ограниченная потерей устойчивости при одновременной действии продольной силы и моментов – пп. 6.61...6.62: 8

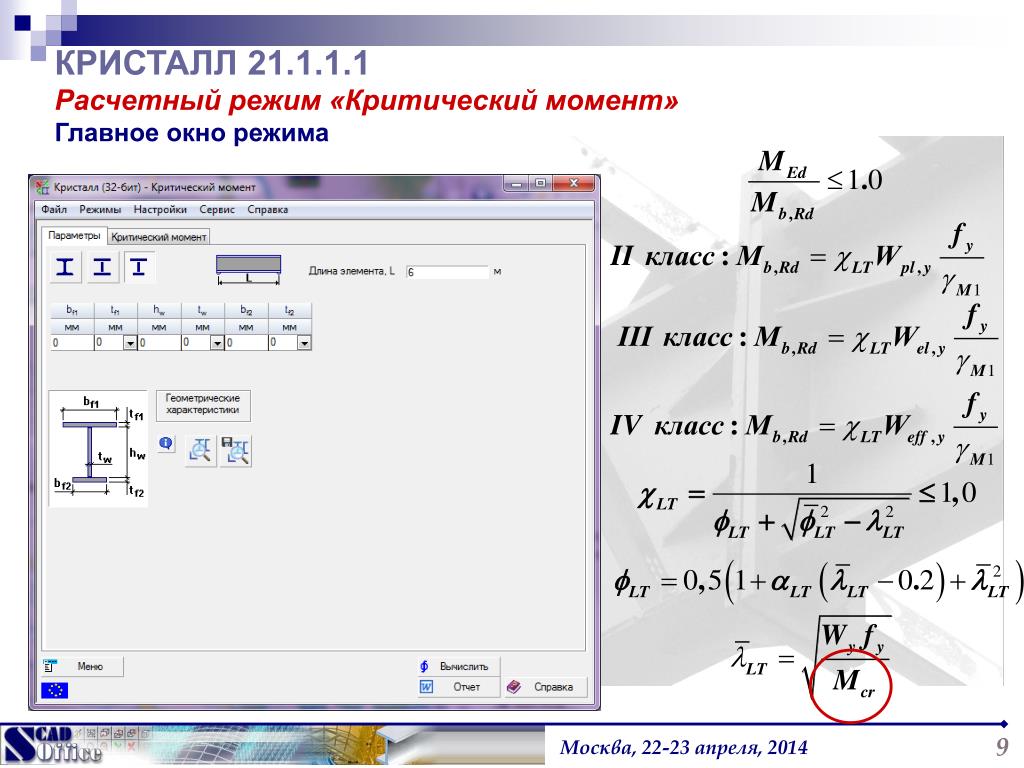

  9. Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1Расчетный режим «Критический момент»Главное окно режима 9

  10. Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1Расчетный режим «Сопротивление сечений»Вычисление критического момента • коэффициент, учитывающий характер эпюры изгибающего момента • коэффициент, учитывающий положение точки приложения нагрузки • по отношению к центру сдвига • коэффициент, учитывающий ассиметрию сечения относительно • оси большей жесткости • параметр ассиметрии: 10

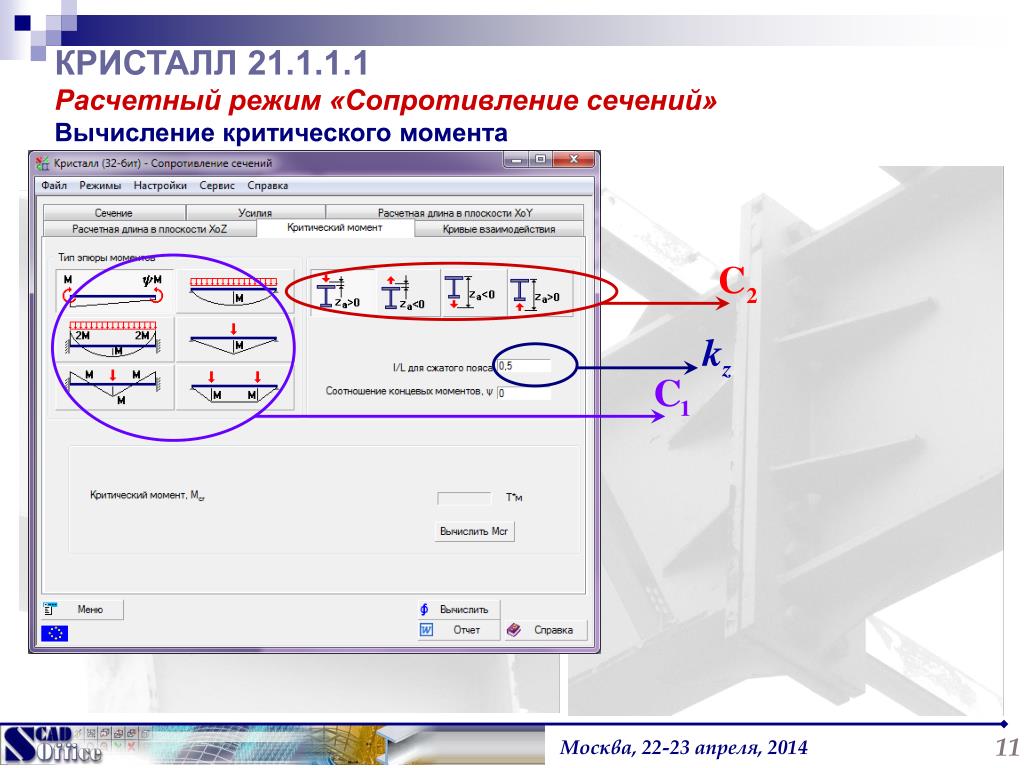

  11. Москва, 22-23 апреля, 2014 КРИСТАЛЛ 21.1.1.1 Расчетный режим «Сопротивление сечений»Вычисление критического момента 11

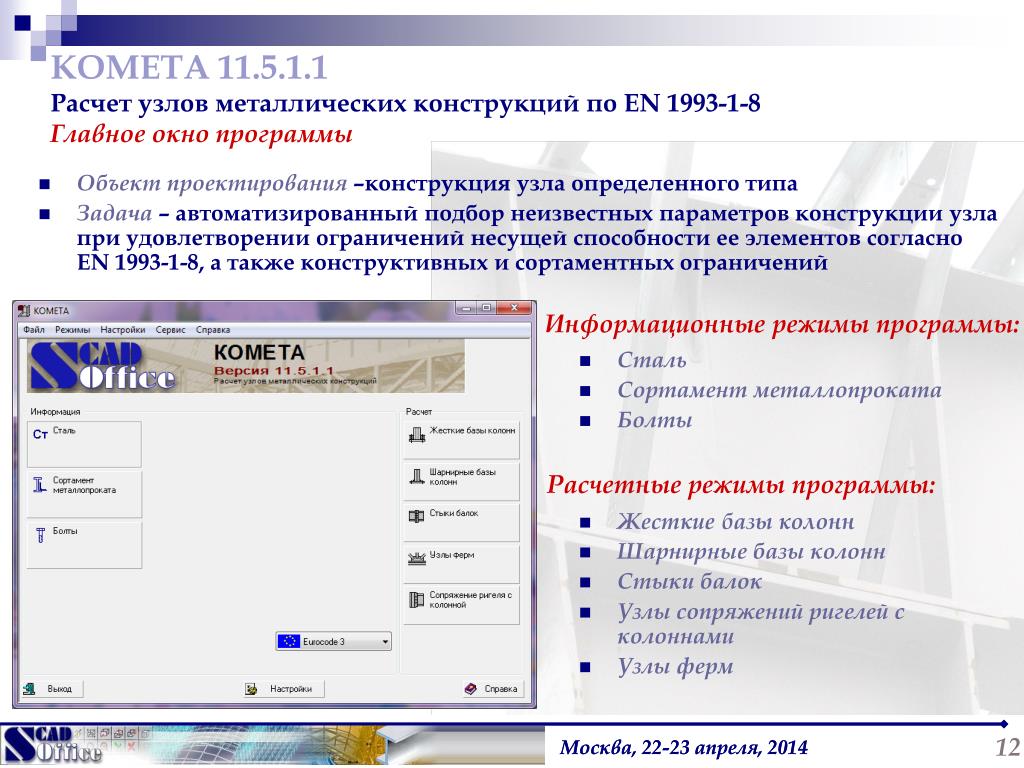

  12. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Главное окно программы • Объект проектирования –конструкция узла определенного типа • Задача – автоматизированный подбор неизвестных параметров конструкции узла при удовлетворении ограничений несущей способности ее элементов согласно EN 1993-1-8, а также конструктивных и сортаментных ограничений Информационные режимы программы: • Сталь • Сортамент металлопроката • Болты Расчетные режимы программы: • Жесткие базы колонн • Шарнирные базы колонн • Стыки балок • Узлы сопряжений ригелей с колоннами • Узлы ферм 12

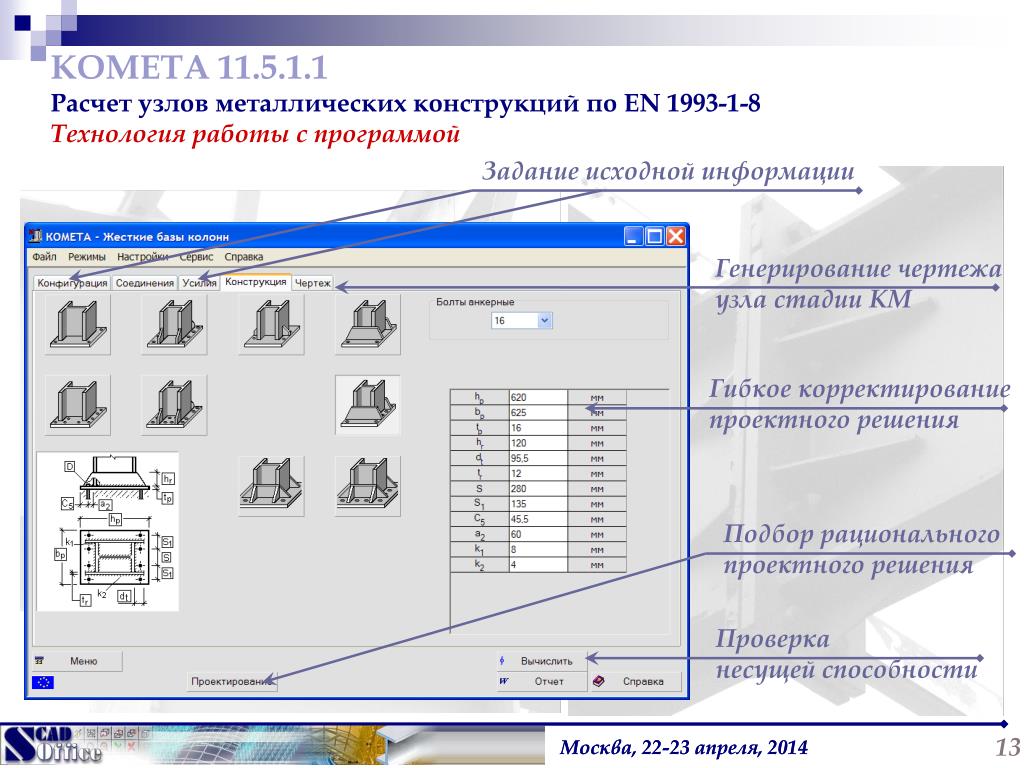

  13. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Технология работы с программой Задание исходной информации Генерирование чертежа узла стадии КМ Гибкое корректирование проектного решения Подбор рационального проектного решения Проверка несущей способности 13

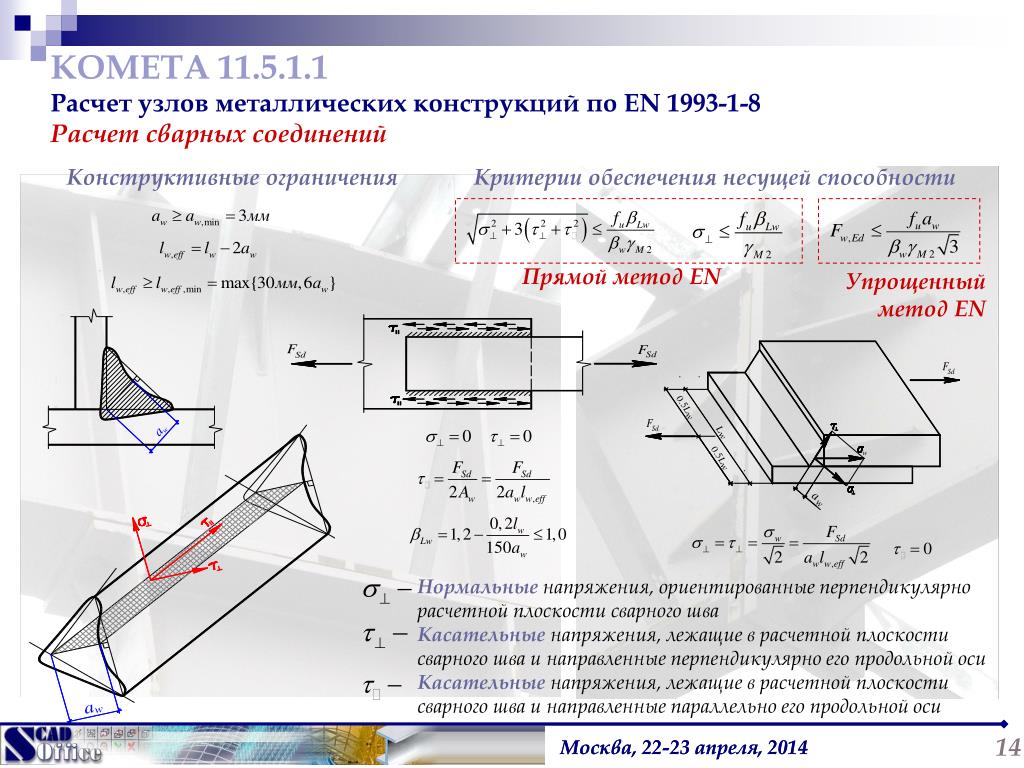

  14. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчет сварных соединений Конструктивные ограничения Критерии обеспечения несущей способности Прямой метод EN Упрощенный метод EN Нормальные напряжения, ориентированные перпендикулярно расчетной плоскости сварного шва Касательные напряжения, лежащие в расчетной плоскости сварного шва и направленные перпендикулярно его продольной оси Касательные напряжения, лежащие в расчетной плоскости сварного шва и направленные параллельно его продольной оси 14

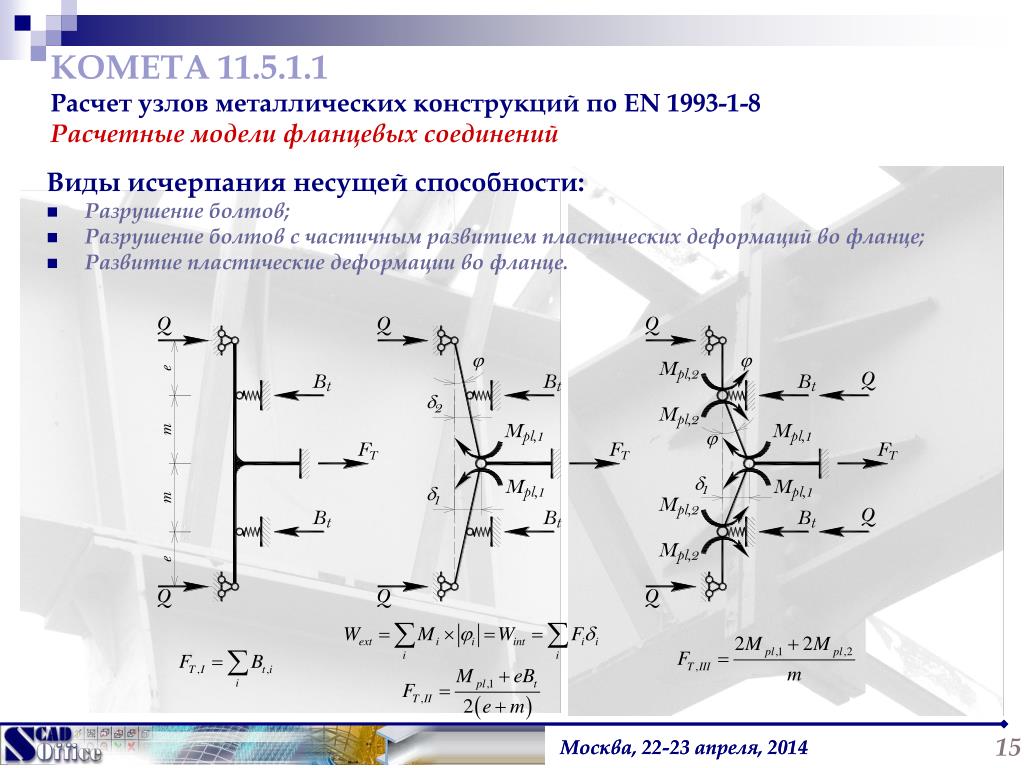

  15. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетные модели фланцевых соединений Виды исчерпания несущей способности: • Разрушение болтов; • Разрушение болтов с частичным развитием пластических деформаций во фланце; • Развитие пластические деформации во фланце. 15

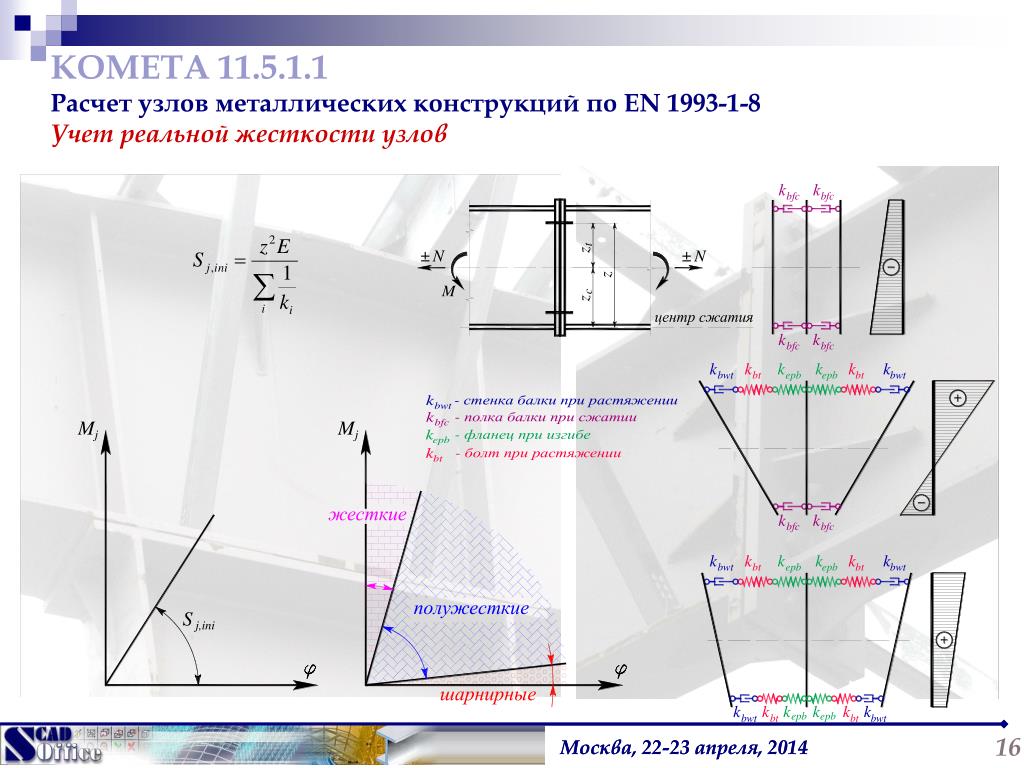

  16. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Учет реальной жесткости узлов 16

  17. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Основы программной реализации Математическая модель объекта проектирования: Система ограничений(ограничения несущей способности конструктивных элементов узла, сортаментые и конструктивные ограничения) Внутренние параметры: - управляемые: - подчиненные: Параметры состояния: Набор входящих параметров:управляемыепараметры конструкции узла (диаметр болтов, количество рядов болтов, толщина фланца) и подчиненные параметры Управляемые параметры Методы нахождения отклика объекта проектирования Набор исходящих параметров (параметров состояния):коэффициенты использования ограничений несущей способности 17

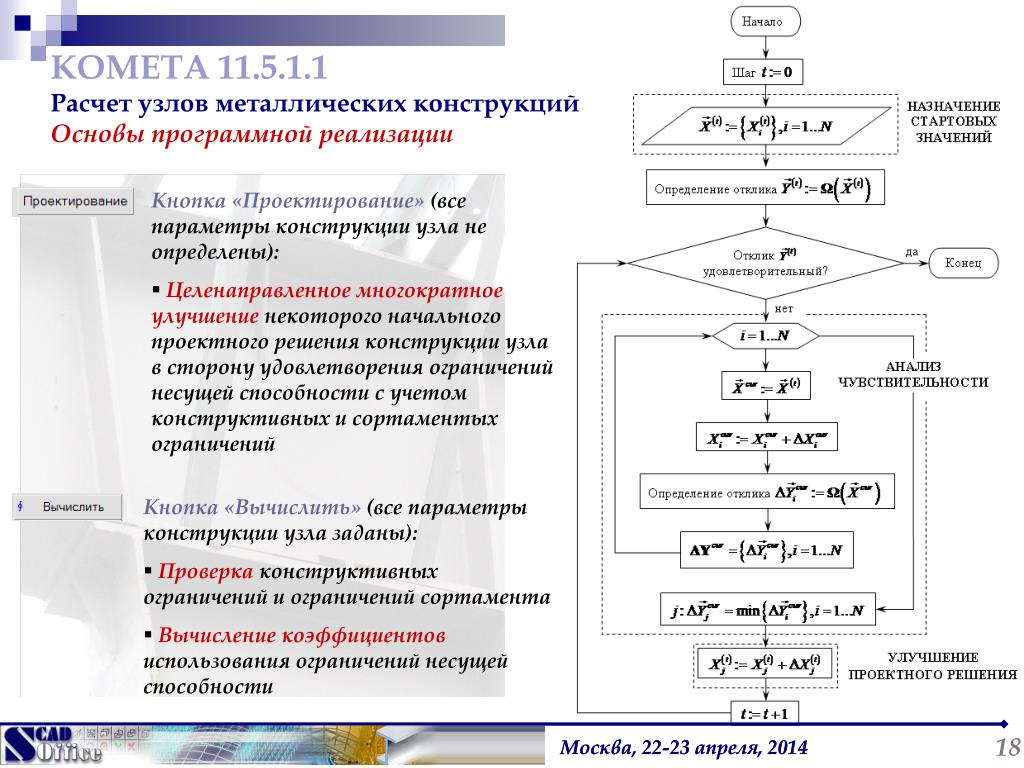

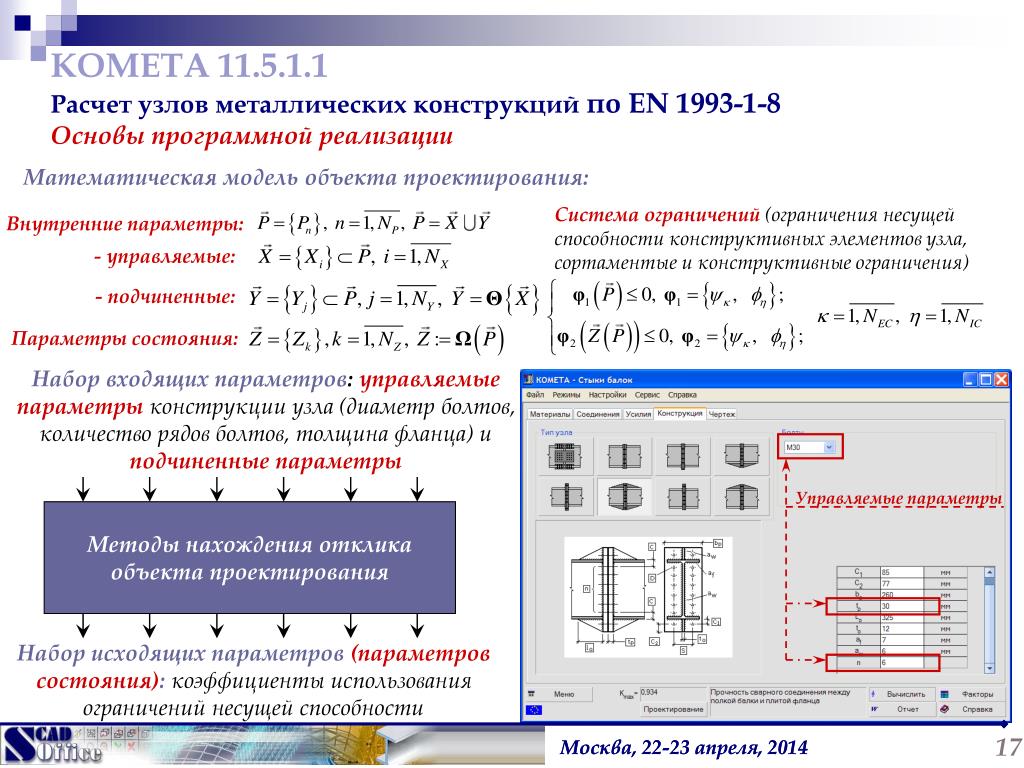

  18. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций Основы программной реализации • Кнопка «Проектирование» (все параметры конструкции узла не определены): • Целенаправленное многократное улучшение некоторого начального проектного решения конструкции узла в сторону удовлетворения ограничений несущей способности с учетом конструктивных и сортаментых ограничений • Кнопка «Вычислить» (все параметры конструкции узла заданы): • Проверка конструктивных ограничений и ограничений сортамента • Вычисление коэффициентов использования ограничений несущей способности 18

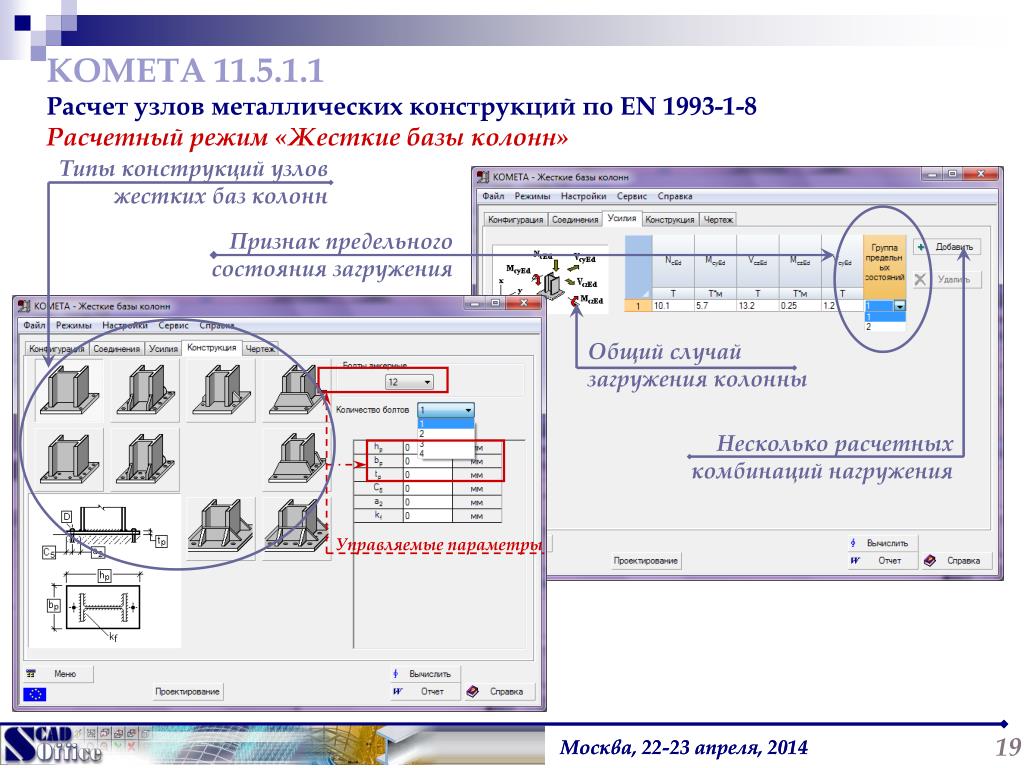

  19. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Жесткие базы колонн» Типы конструкций узлов жестких баз колонн Признак предельного состояния загружения Общий случай загруженияколонны Несколько расчетных комбинаций нагружения Управляемые параметры 19

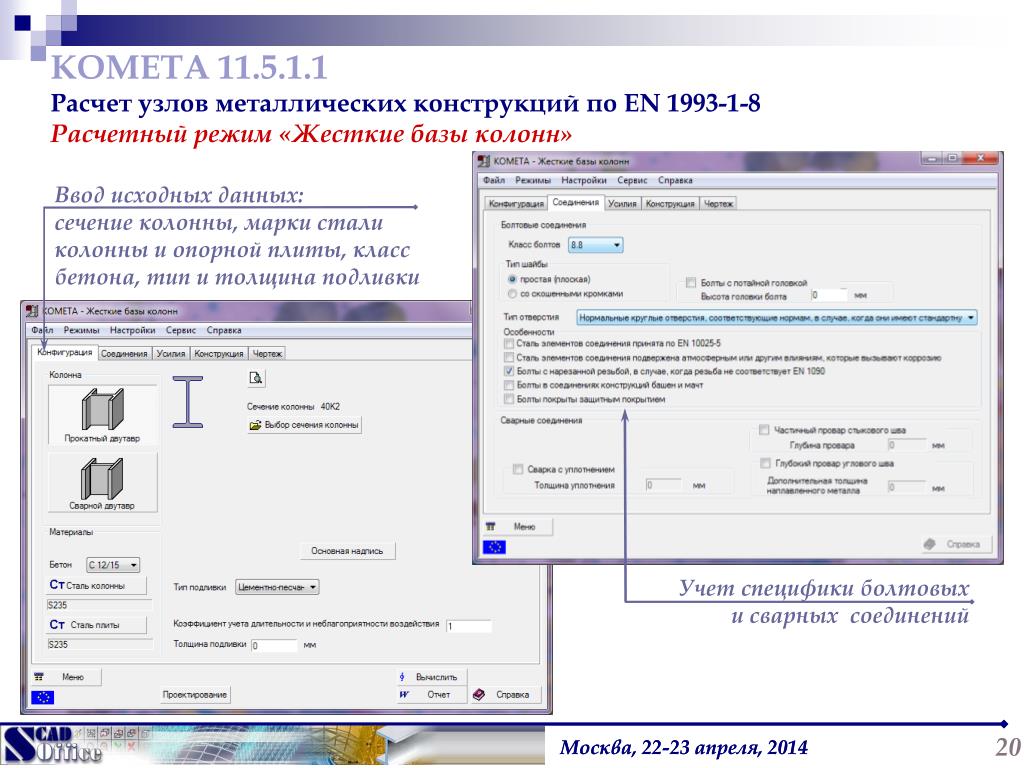

  20. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Жесткие базы колонн» Ввод исходных данных: сечение колонны, марки стали колонны и опорной плиты, класс бетона, тип и толщина подливки Учет специфики болтовых и сварных соединений 20

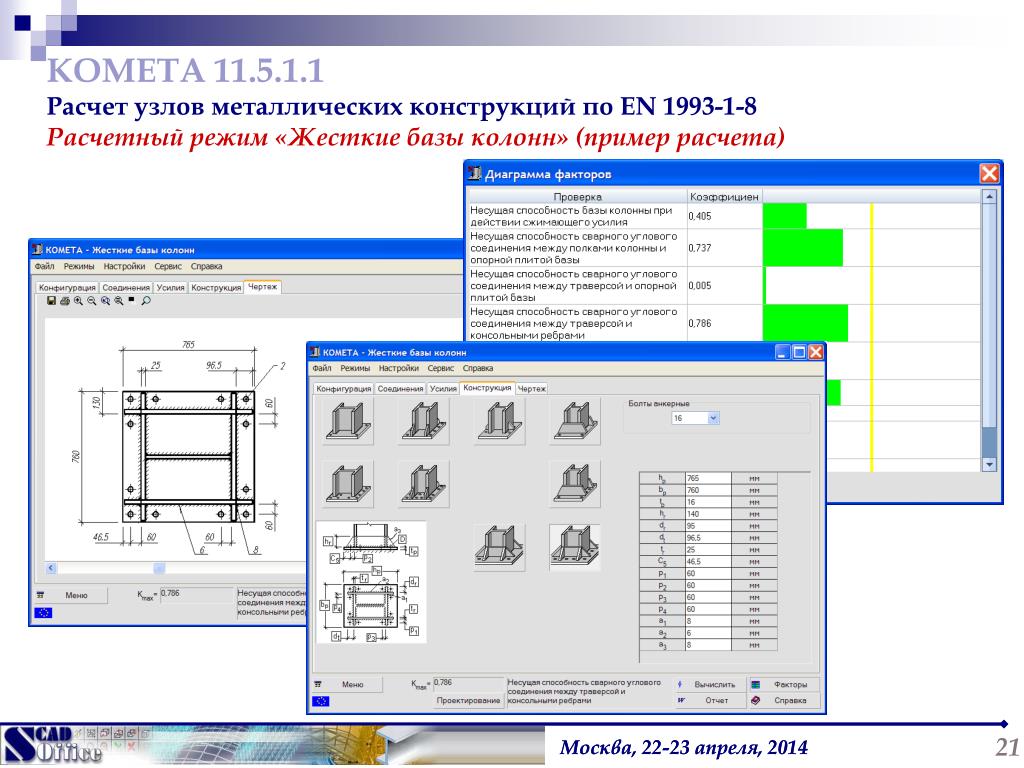

  21. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Жесткие базы колонн» (пример расчета) 21

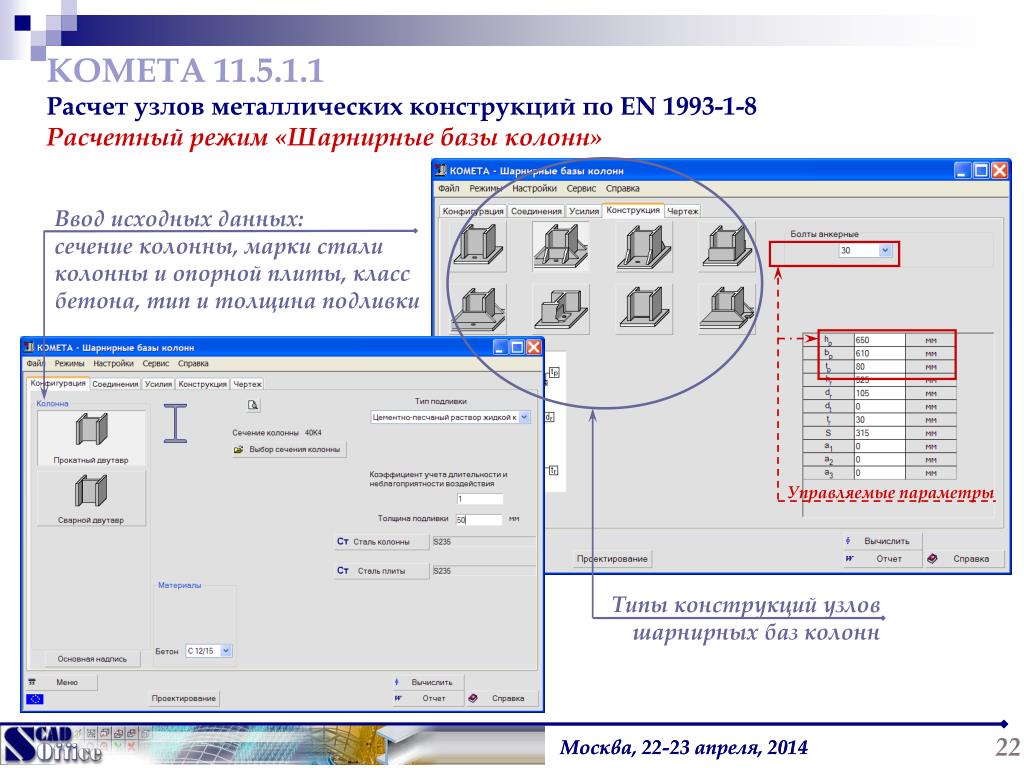

  22. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Шарнирные базы колонн» Ввод исходных данных: сечение колонны, марки стали колонны и опорной плиты, класс бетона, тип и толщина подливки Управляемые параметры Типы конструкций узлов шарнирных баз колонн 22

  23. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Шарнирные базы колонн» Возможность учета специфики болтовых соединений Несколько расчетных комбинаций нагружений Две компоненты поперечных усилий 23

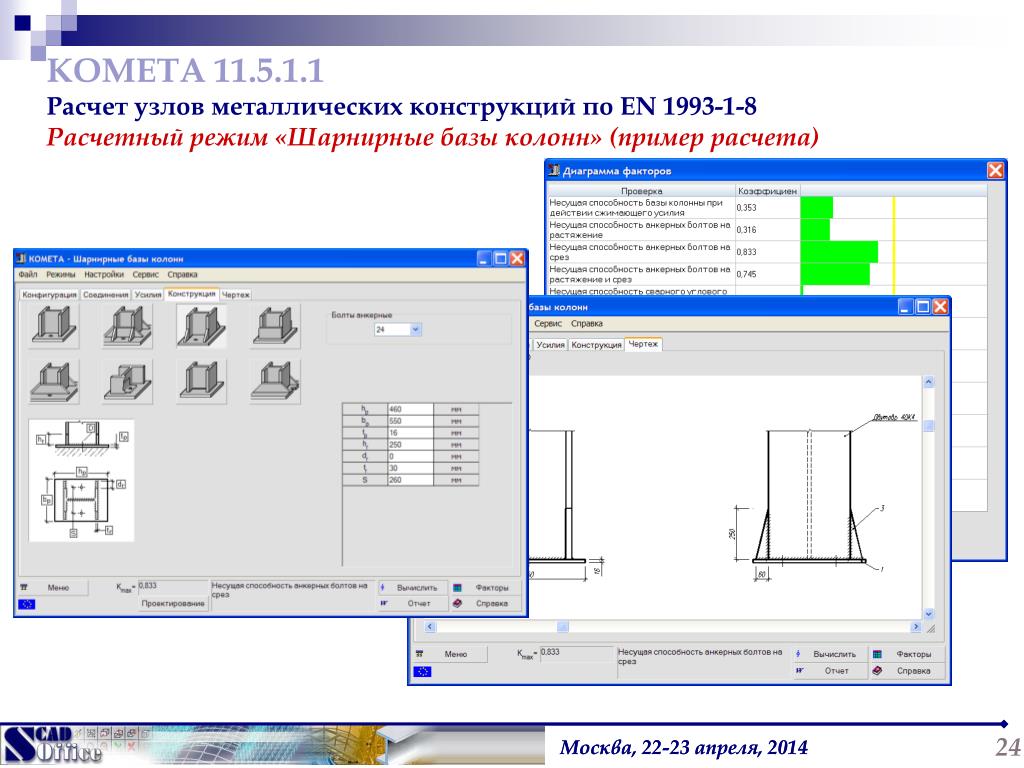

  24. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Шарнирные базы колонн» (пример расчета) 24

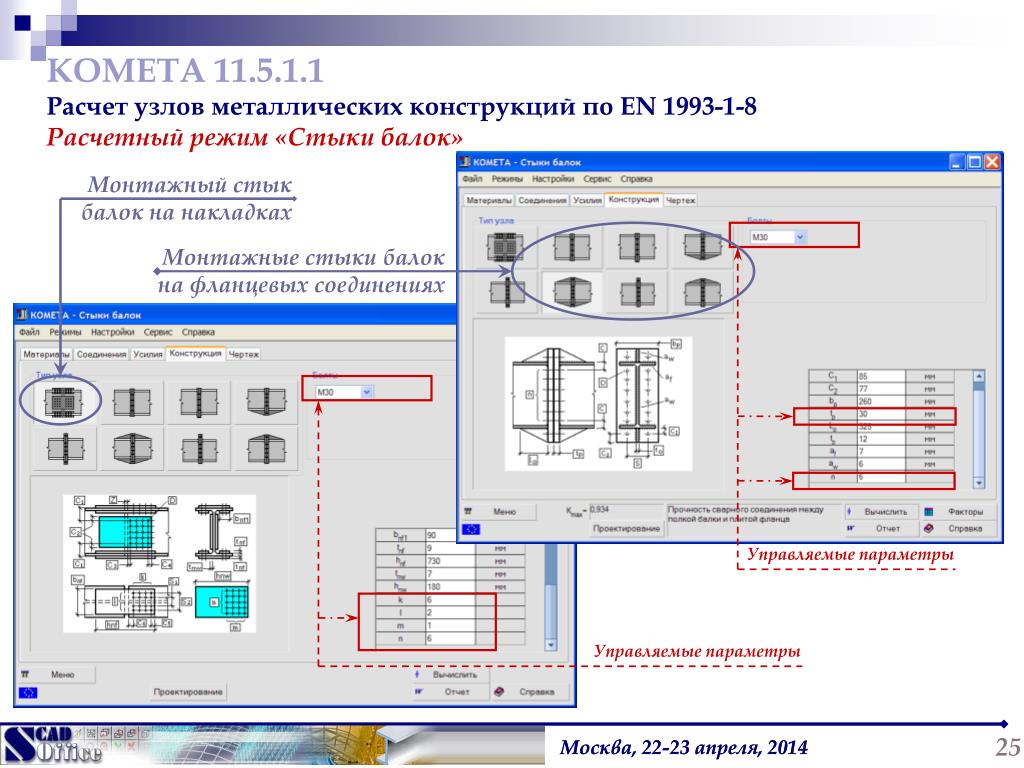

  25. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Стыки балок» Монтажный стык балок на накладках Монтажные стыки балок на фланцевых соединениях Управляемые параметры Управляемые параметры 25

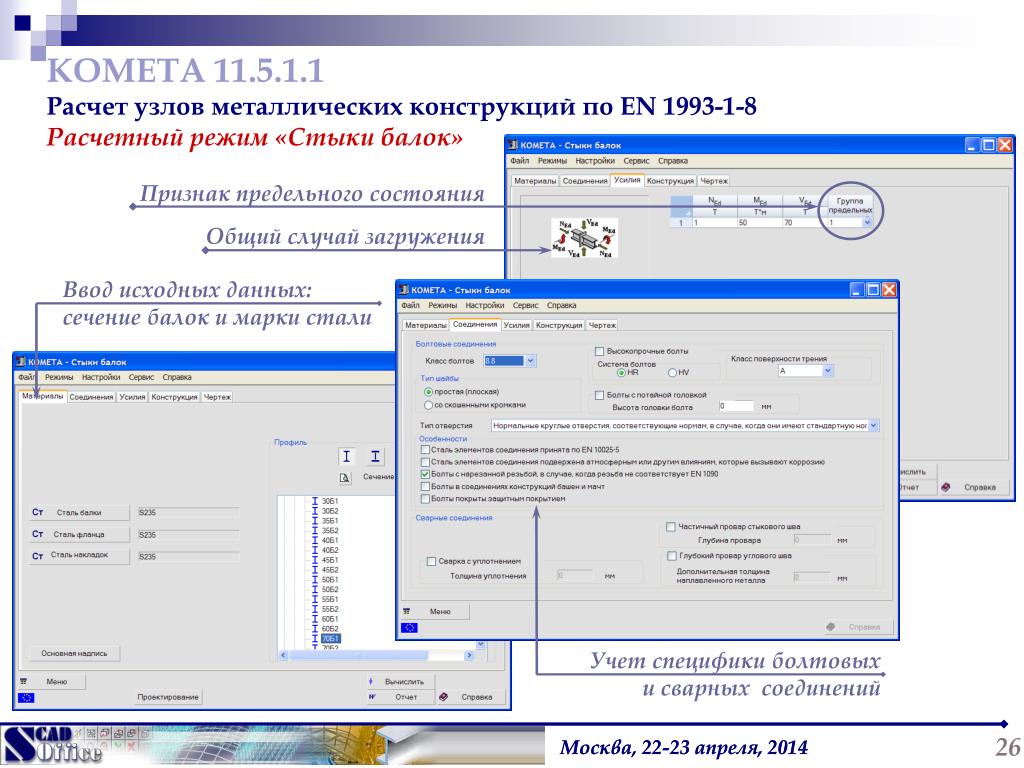

  26. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Стыки балок» Признак предельного состояния Общий случай загружения Ввод исходных данных: сечение балок и марки стали Учет специфики болтовых и сварных соединений 26

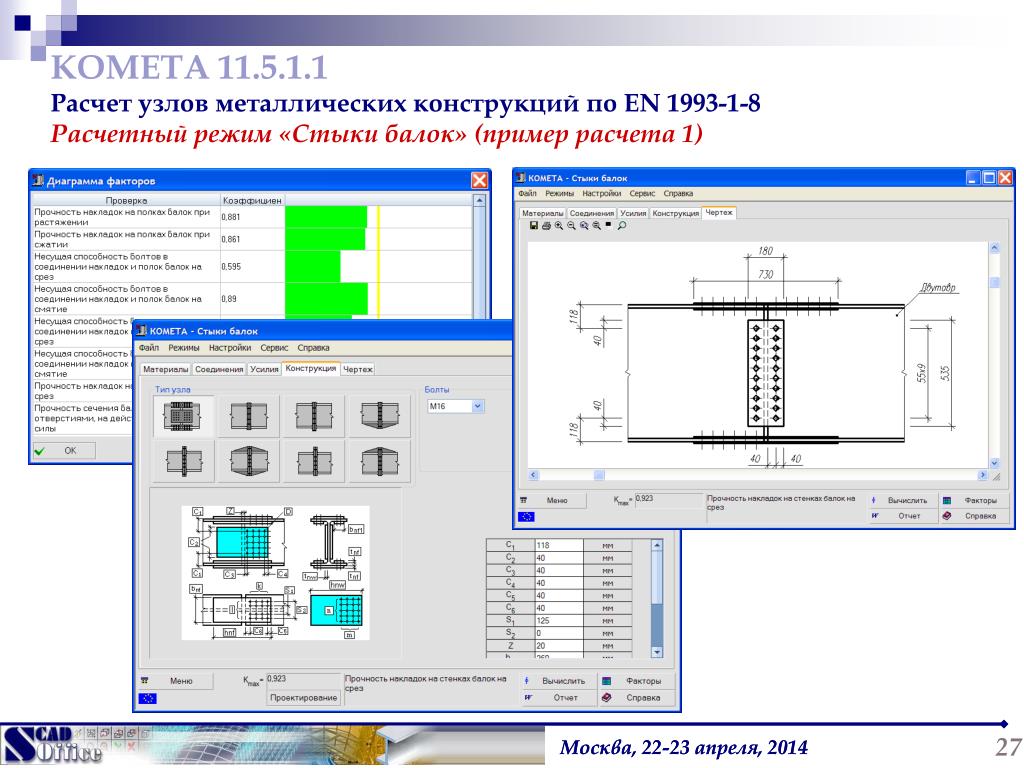

  27. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Стыки балок» (пример расчета 1) 27

  28. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Стыки балок» (пример расчета 2) 28

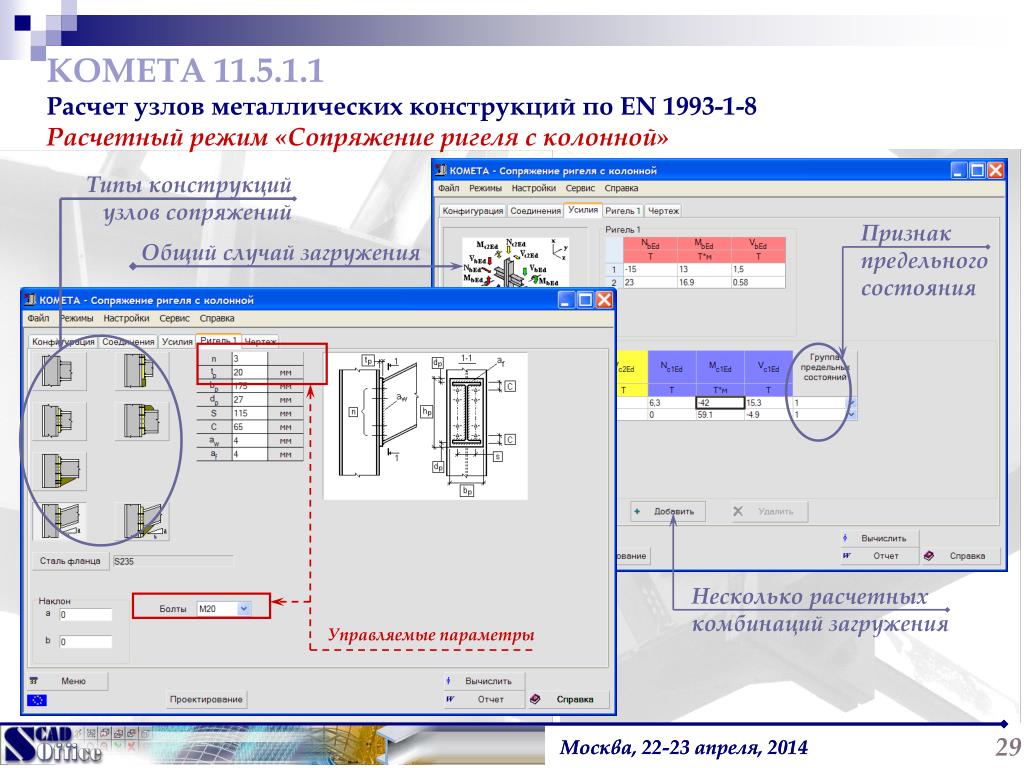

  29. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Сопряжение ригеля с колонной» Типы конструкций узлов сопряжений Признак предельного состояния Общий случай загружения Несколько расчетных комбинаций загружения Управляемые параметры 29

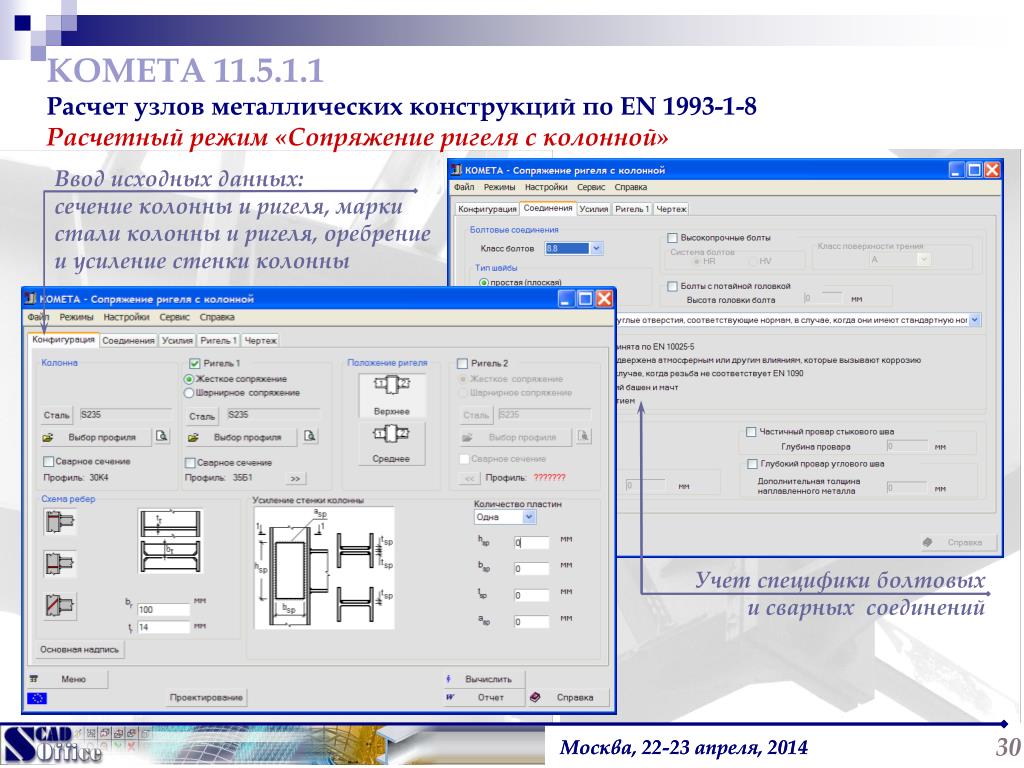

  30. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Сопряжение ригеля с колонной» Ввод исходных данных: сечение колонны и ригеля, марки стали колонны и ригеля, оребрение и усиление стенки колонны Учет специфики болтовых и сварных соединений 30

  31. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Сопряжение ригеля с колонной» (пример 1) 31

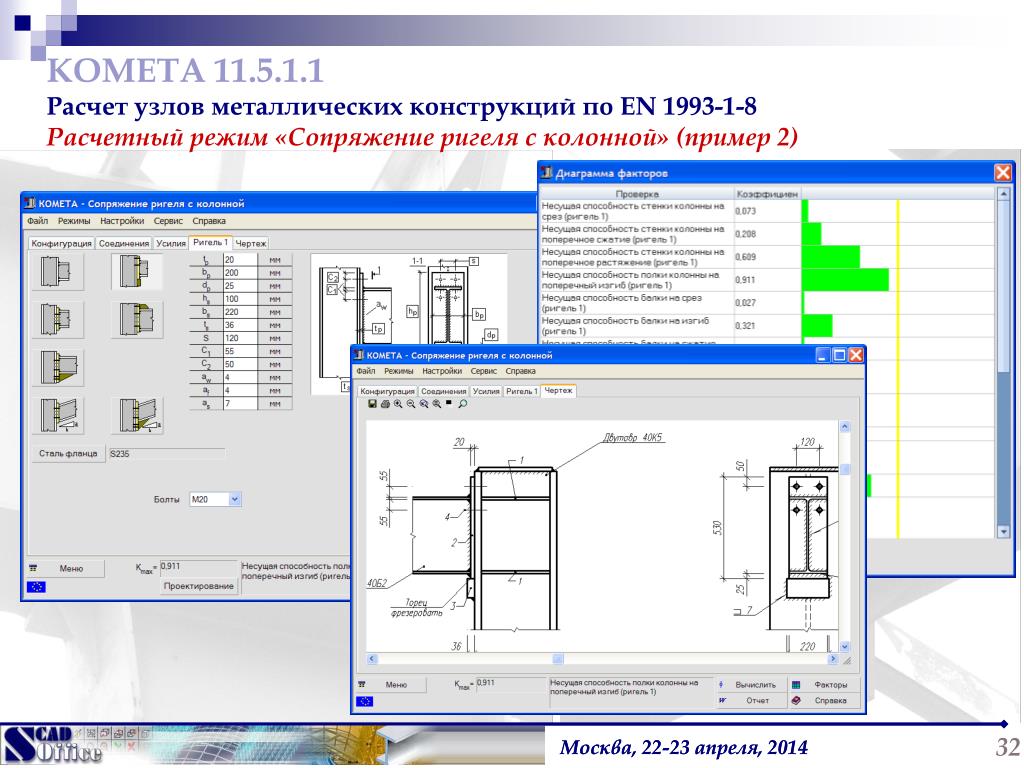

  32. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Сопряжение ригеля с колонной» (пример 2) 32

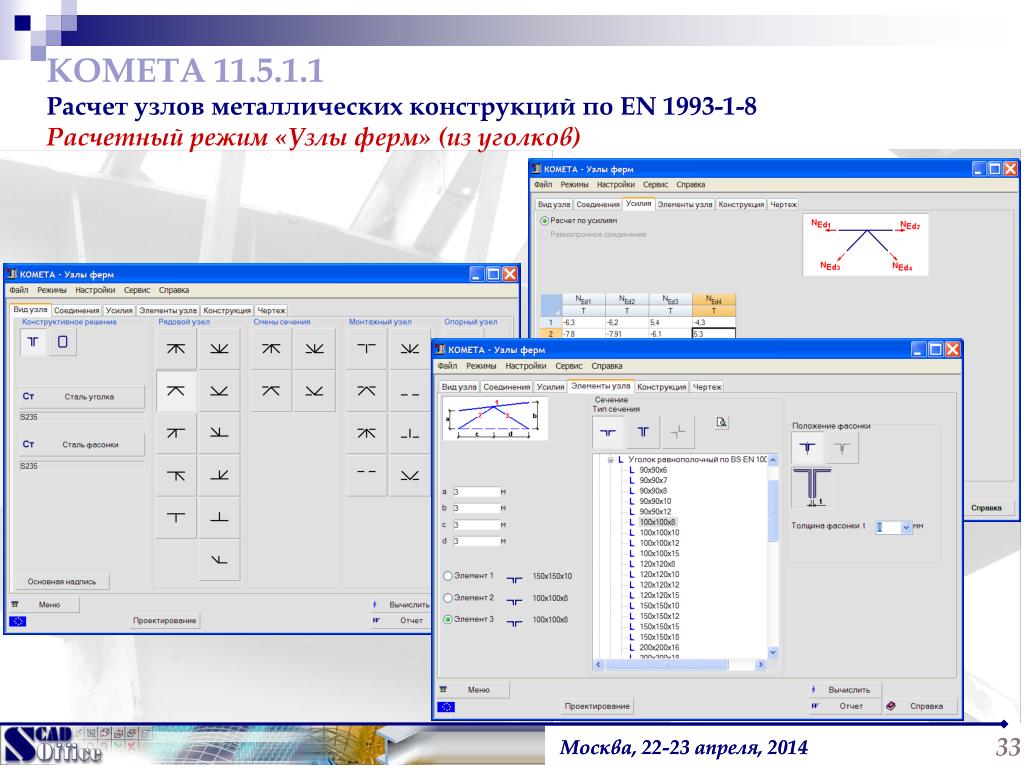

  33. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Узлы ферм» (из уголков) 33

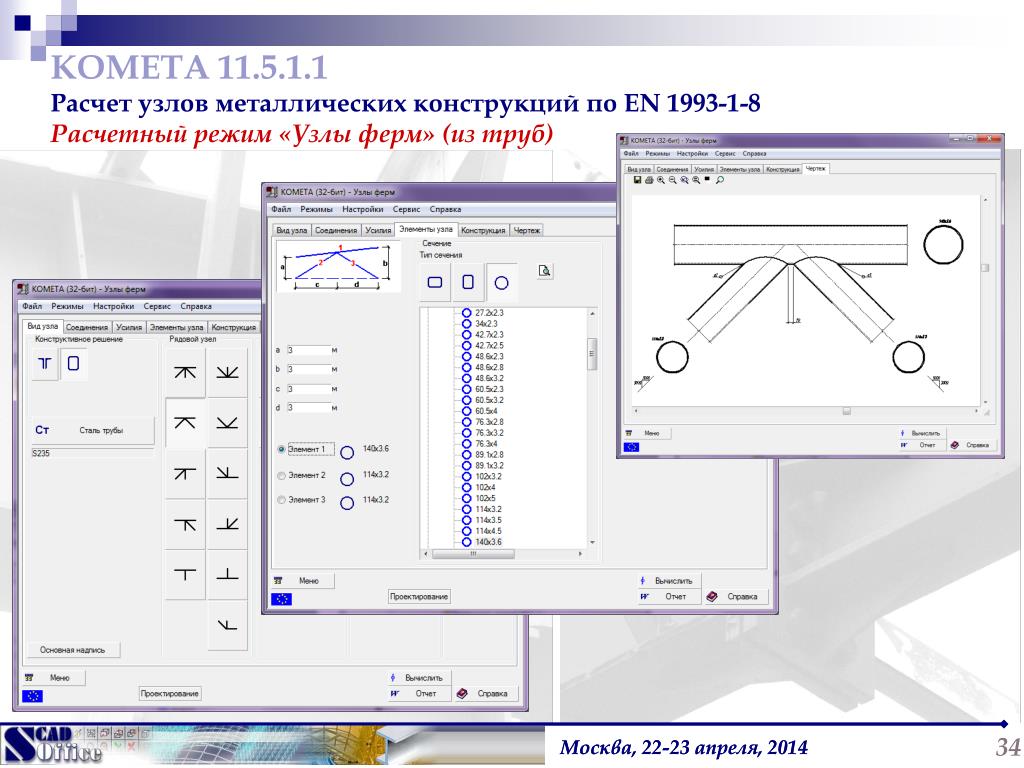

  34. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Узлы ферм» (из труб) 34

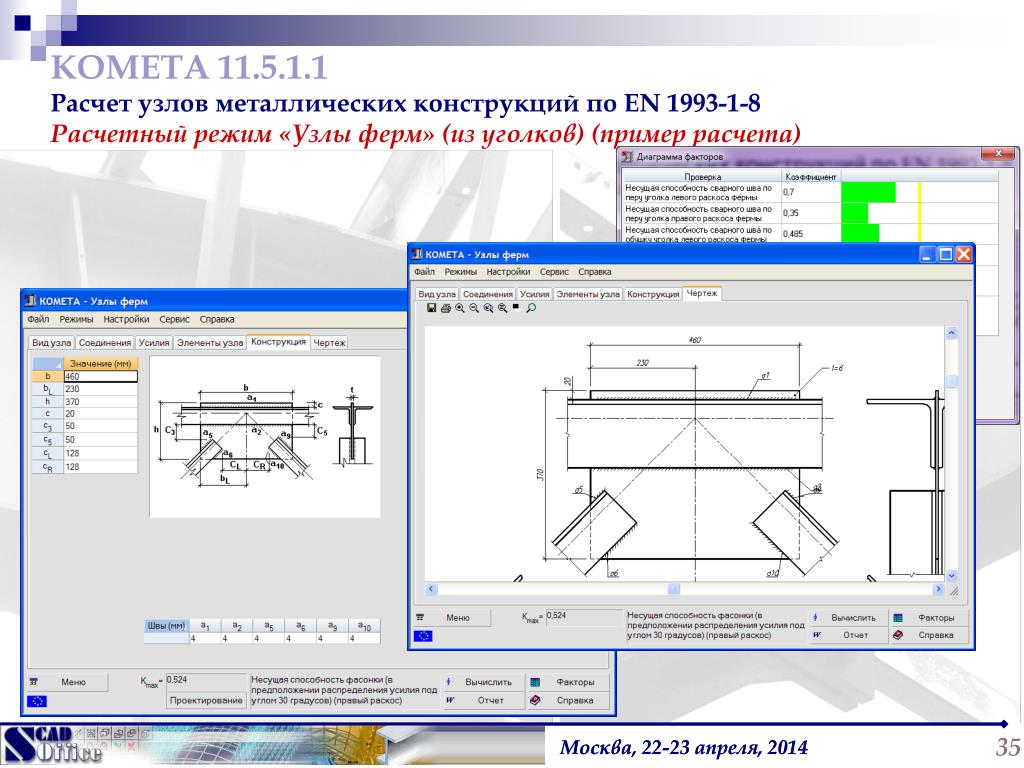

  35. Москва, 22-23 апреля, 2014 Москва, 22-23 апреля, 2014 КОМЕТА 11.5.1.1Расчет узлов металлических конструкций по EN 1993-1-8Расчетный режим «Узлы ферм» (из уголков) (пример расчета) 35

  36. Расчет и проектирование конструкций в среде SCAD Office 21 Москва, 22-23апреля 2014 г. СПАСИБО ЗА ВНИМАНИЕ Юрченко В. В., к. т. н. старший научный сотрудник SCAD Soft
