  1. 3장. OSI 참조모델과 TCP/IP 개요 • OSI 참조모델(Reference Model) • 개념 • 종전까지 타사의 제품끼리는 네트워크 또는 구조가 서로 호환이 되지 않아 통신이 되지 않은 결과를 초래 • 1970년대 후반 국제 표준화 기구(ISO)는 네트워크 설계의 호환성을 증진시키기 위해 개방시스템 상호접속 참조모델(OSI)라 불리우는 구조를 제안 • [그림 3.1]

  2. Protocol Stack의 예

  3. OSI model • OSI 모델은 분산 응용 처리를 위하여 개방화 시스템(open system)을 연결하는 데 있어서 기본모델을 제공 • 7계층으로 구성 • 물리(Physical) 계층 • 데이타링크(Datalink) 계층 • 네트워크(Network) 계층 • 트랜스포트(Transport) • 세션(Session) 계층 • 표현(Presentation) 계층 • 응용(Application) 계층

  4. 논리적 구조 • [그림 3.2] • N계층의 프로토콜 엔티티 • 상대방의 동일층 사이간의 통신기능 • 상위층과 하위층의 프로그램 사이의 데이터와 제어정보를 송수신하는 기능 • 상위계층(N+1)은 현재층(N)의 서비스 사용자(service user)가 되며 현재층은 서비스 제공자(service provider) • 상하위 계층간의 주고 받는 정보를 N 서비스 프리미티브(primitive) • 예: Fred Halsall’s book, page 672 Fig. 11.20

  5. Nested Protocol Header

  6. OSI 7계층 • 물리 계층(Physical Layer) • 다른 개방 시스템에 전기적 신호를 전달하는 기능 • 데이터 링크 계층(Data Link Layer) • 순서 제어 • 오류 제어 • 흐름 제어 • 프레임 동기

  7. 네트워크 계층(Network Layer) • routing, addressing 기능 • 트랜스포트 계층(Transport Layer) • 종점간(end-to-end) 전송에만 관계 • 데이타 교환을 위해 신뢰성 있는 메커니즘을 제공 • 세션 계층(Session Layer) • 대화 형태 : 전이중(duplex), 반이중(half-duplex), 심플렉스(simplex) • checkpoint 메커니즘을 제공

  8. 표현 계층(Presentation Layer) • 데이타 표현과 형식의 차이를 해결 • 데이터를 암호화하거나 압축하는 기능 • 응용 계층(Application Layer) • 파일 전송 프로토콜(FTAM : File Transfer Access and Management) • 가상 단말(VT : Virtual Terminal) 프로토콜

  9. TCP/IP • Transmission and Control Protocol/ Internet Protocol • TCP/IP 는 다양한 형태의 컴퓨터들이 연결될 때 통신방식을 통일하기 위해 국제적으로 사용하고 있는 통신방식 • 인터넷과 연결된 모든 컴퓨터는 TCP/IP 통신방식 준수 • TCP/IP는 인터넷과 연결된 컴퓨터들의 공용어 • [그림 3.3]

  10. 인터네트 유래 • 미국방성에서 지원하는 알파네트(Arpanet)라 불리는 네트워크에서 유래 • 1970년대 초에 TCP/IP 프로토콜 개발 • 1980년대 슈퍼 컴퓨터들간의 네트워크인 NSFNET와 연결되면서 오늘날 말하는 인터네트(Internet)라는 네트워크의 외향을 갖춤

  11. 인터넷 주소 • 인터네트에는 모든 컴퓨터 또는 호스트들이 호스트 이름 또는 IP 주소를 소유 • 예: kowon.dongseo.ac.kr, 203.241.176.13 • 전자우편 주소 형식:사용자 ID @ 호스트의 IP 주소 • 예 : htlim@kowon.dongseo.ac.kr • 호스트 이름 형식: 호스트 이름 . 소속 단체 . 단체 성격 . 소속 국가---> 도메인 네임구조 준수

  12. 도메인 네임(Domain Name)의 예

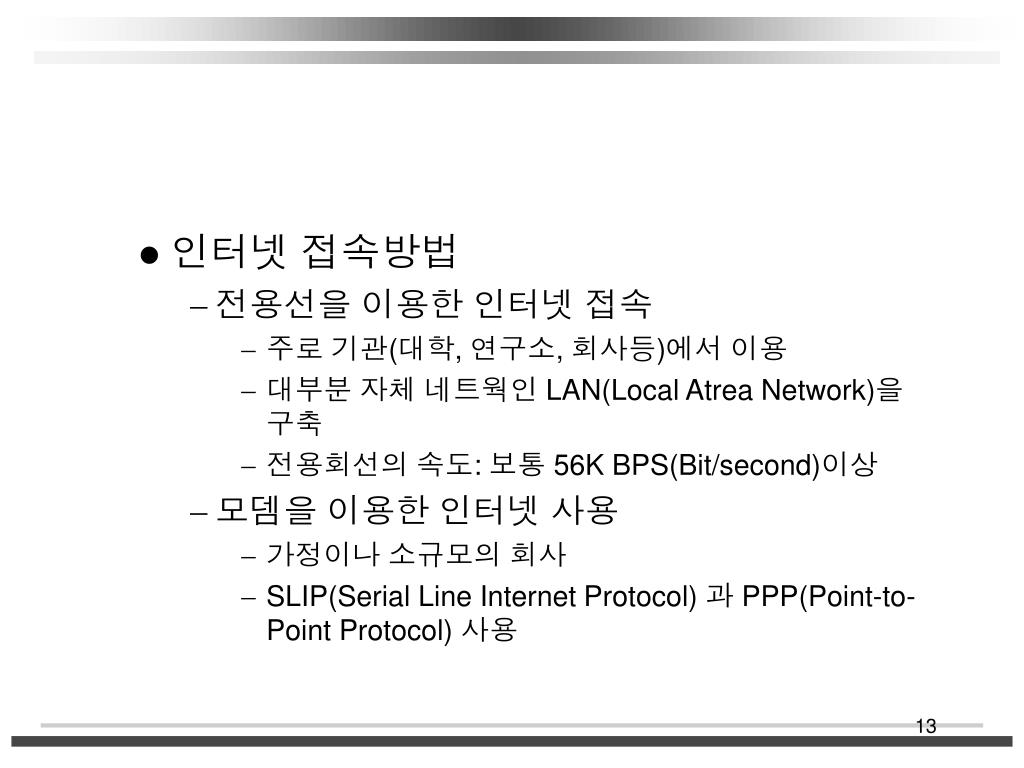

  13. 인터넷 접속방법 • 전용선을 이용한 인터넷 접속 • 주로 기관(대학, 연구소, 회사등)에서 이용 • 대부분 자체 네트웍인 LAN(Local Atrea Network)을 구축 • 전용회선의 속도: 보통 56K BPS(Bit/second)이상 • 모뎀을 이용한 인터넷 사용 • 가정이나 소규모의 회사 • SLIP(Serial Line Internet Protocol) 과 PPP(Point-to-Point Protocol) 사용

  14. Socket Programming
