Especificação Formal de Software Alexandre Mota (acm@cin.ufpe.br)

Desenvolvendo o Sistema Documento de Requisitos Problema Solução ...

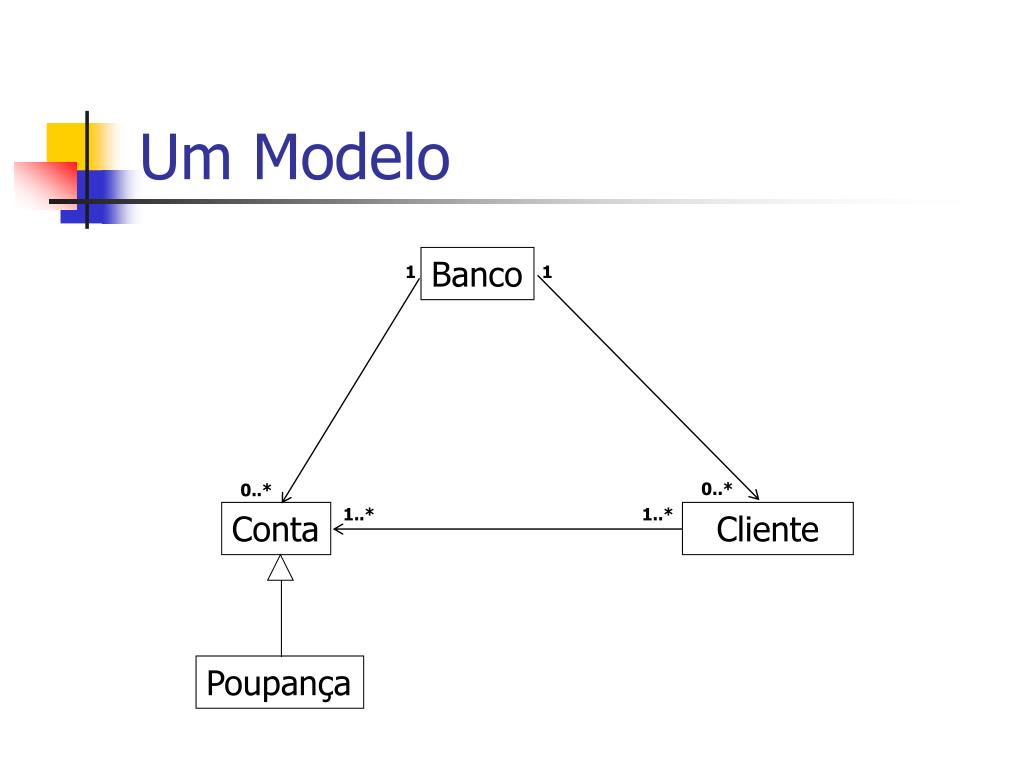

Um Modelo Banco 1 1 0..* 0..* 1..* 1..* Conta Cliente Poupança

Mais Precisão... • Para caracterizar melhor um sistema, sem entrar em detalhes de implementação, fazemos uso de: • Pré-condições • Pós-condições • Invariantes • Propriedades

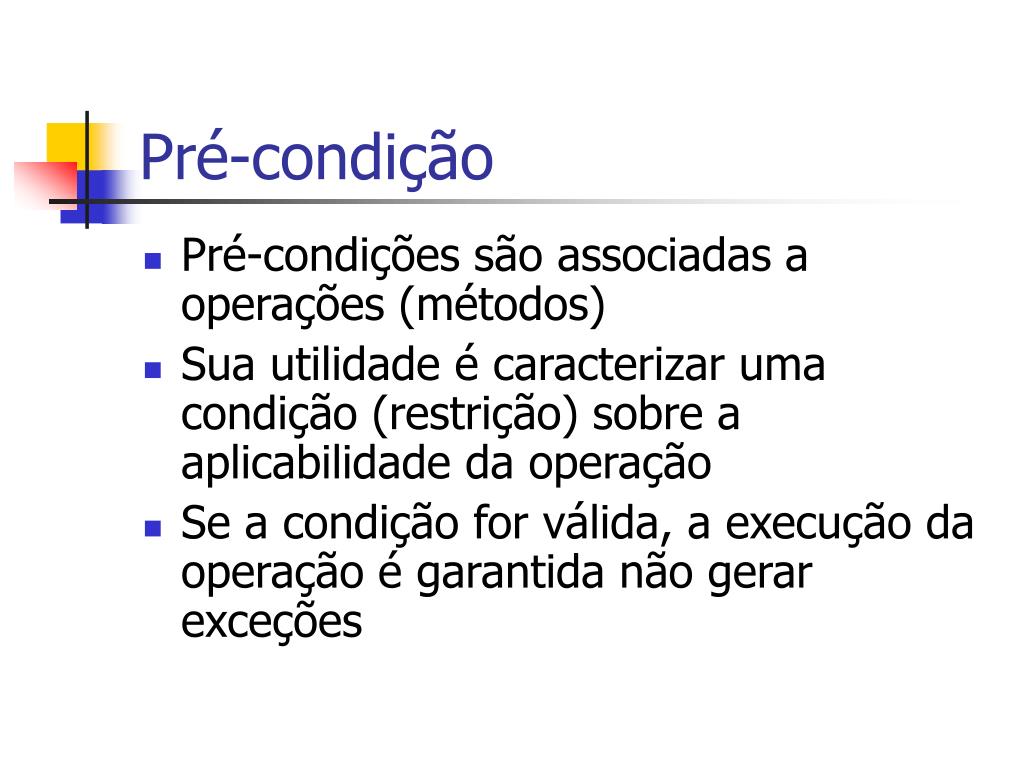

Pré-condição • Pré-condições são associadas a operações (métodos) • Sua utilidade é caracterizar uma condição (restrição) sobre a aplicabilidade da operação • Se a condição for válida, a execução da operação é garantida não gerar exceções

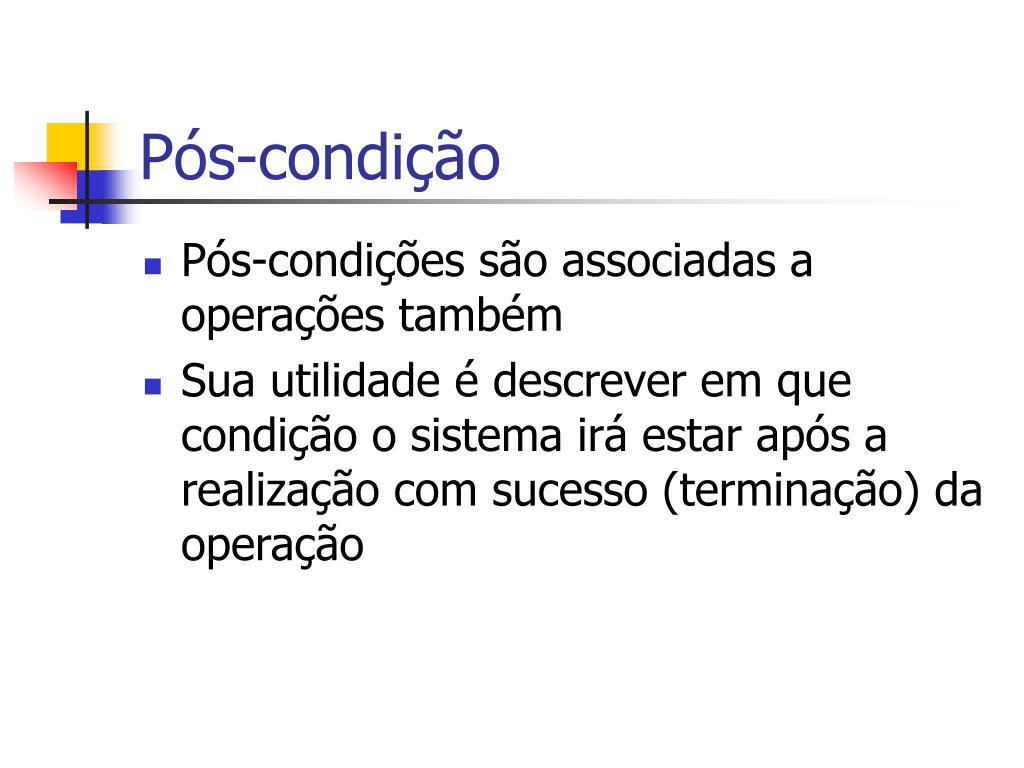

Pós-condição • Pós-condições são associadas a operações também • Sua utilidade é descrever em que condição o sistema irá estar após a realização com sucesso (terminação) da operação

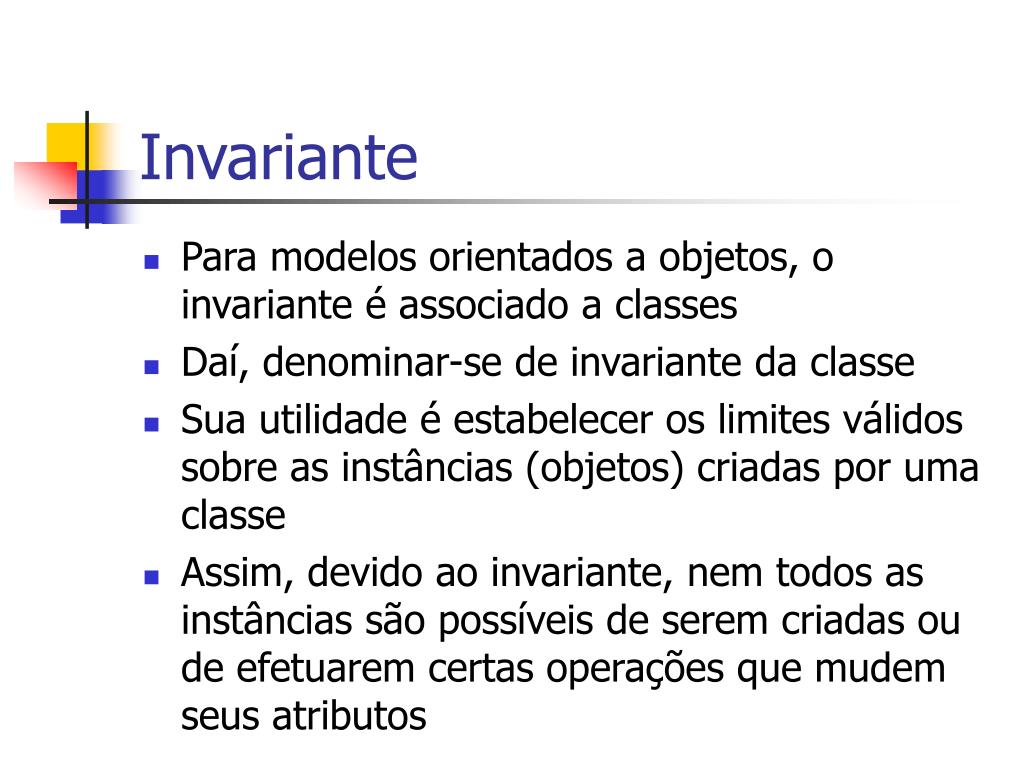

Invariante • Para modelos orientados a objetos, o invariante é associado a classes • Daí, denominar-se de invariante da classe • Sua utilidade é estabelecer os limites válidos sobre as instâncias (objetos) criadas por uma classe • Assim, devido ao invariante, nem todos as instâncias são possíveis de serem criadas ou de efetuarem certas operações que mudem seus atributos

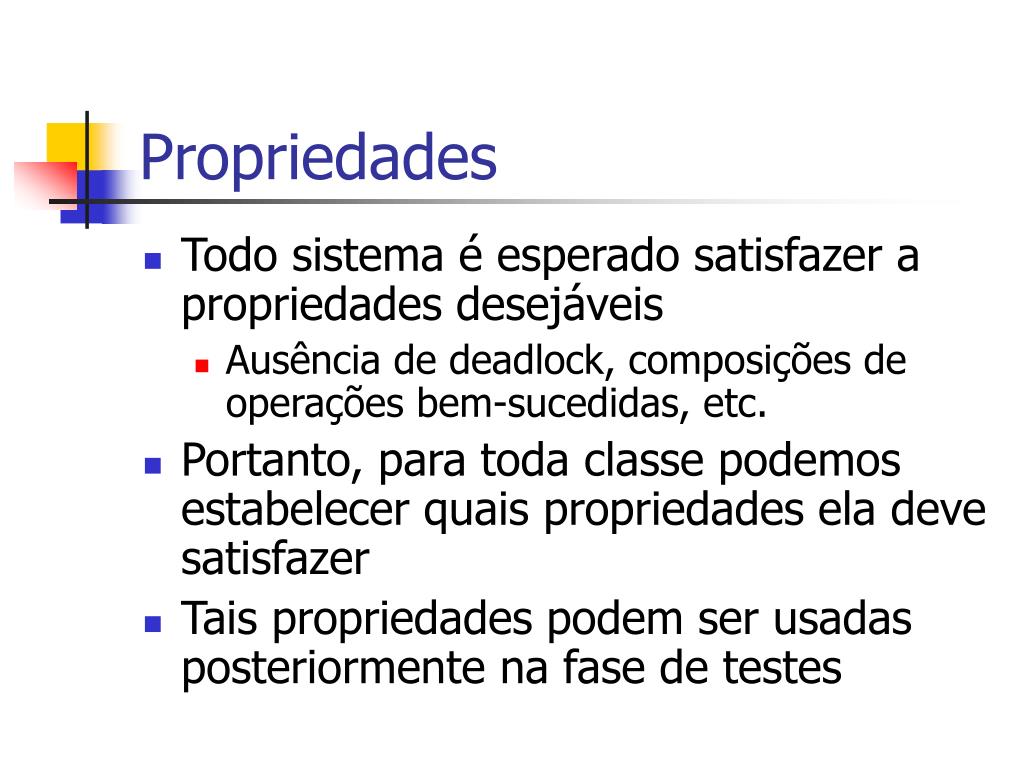

Propriedades • Todo sistema é esperado satisfazer a propriedades desejáveis • Ausência de deadlock, composições de operações bem-sucedidas, etc. • Portanto, para toda classe podemos estabelecer quais propriedades ela deve satisfazer • Tais propriedades podem ser usadas posteriormente na fase de testes

Anotando um Modelo • Um diagrama de classes UML pode ser anotado com formalismos • O padrão de UML é anotar seus diagramas com OCL (Object Contraint Language) • OCL é uma linguagem que explora textualmente elementos de lógica de predicados e teoria dos conjuntos •  é substituído por implies •  é substituído por forall

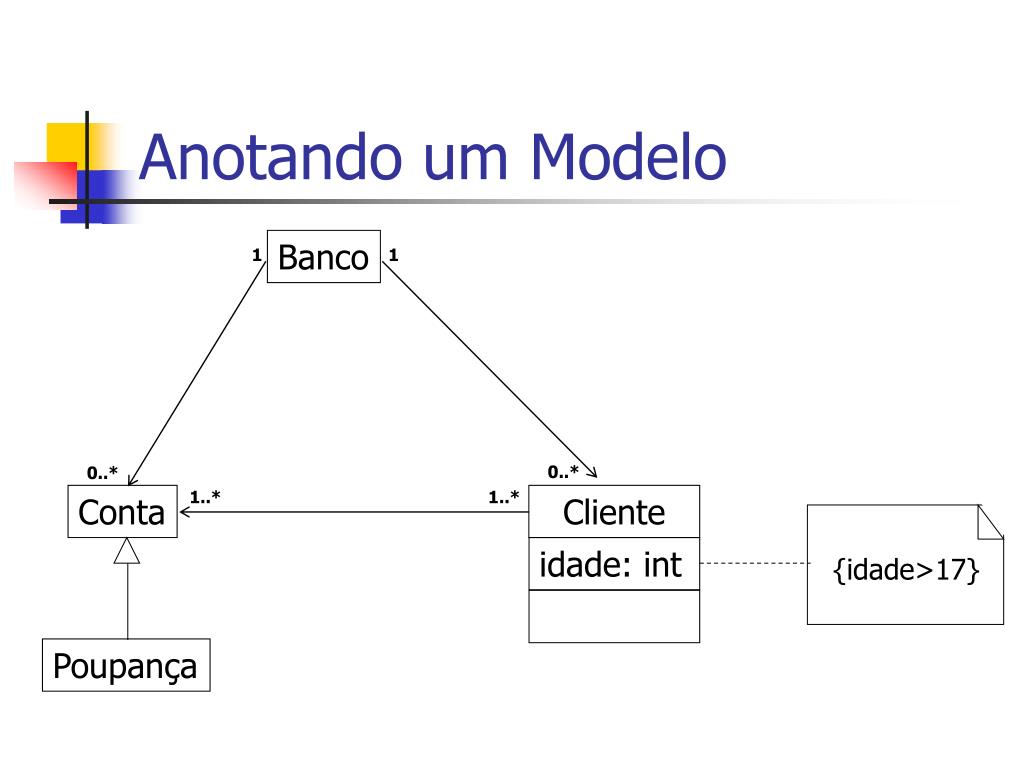

Anotando um Modelo Banco 1 1 0..* 0..* 1..* 1..* Conta Cliente idade: int {idade>17} Poupança

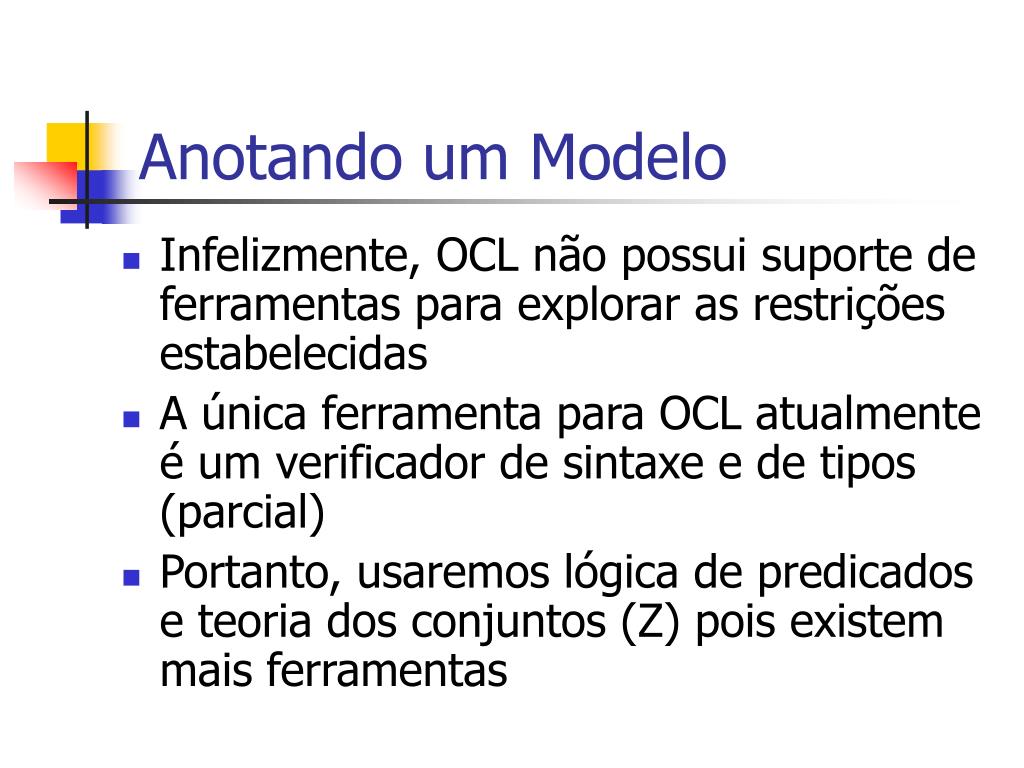

Anotando um Modelo • Infelizmente, OCL não possui suporte de ferramentas para explorar as restrições estabelecidas • A única ferramenta para OCL atualmente é um verificador de sintaxe e de tipos (parcial) • Portanto, usaremos lógica de predicados e teoria dos conjuntos (Z) pois existem mais ferramentas

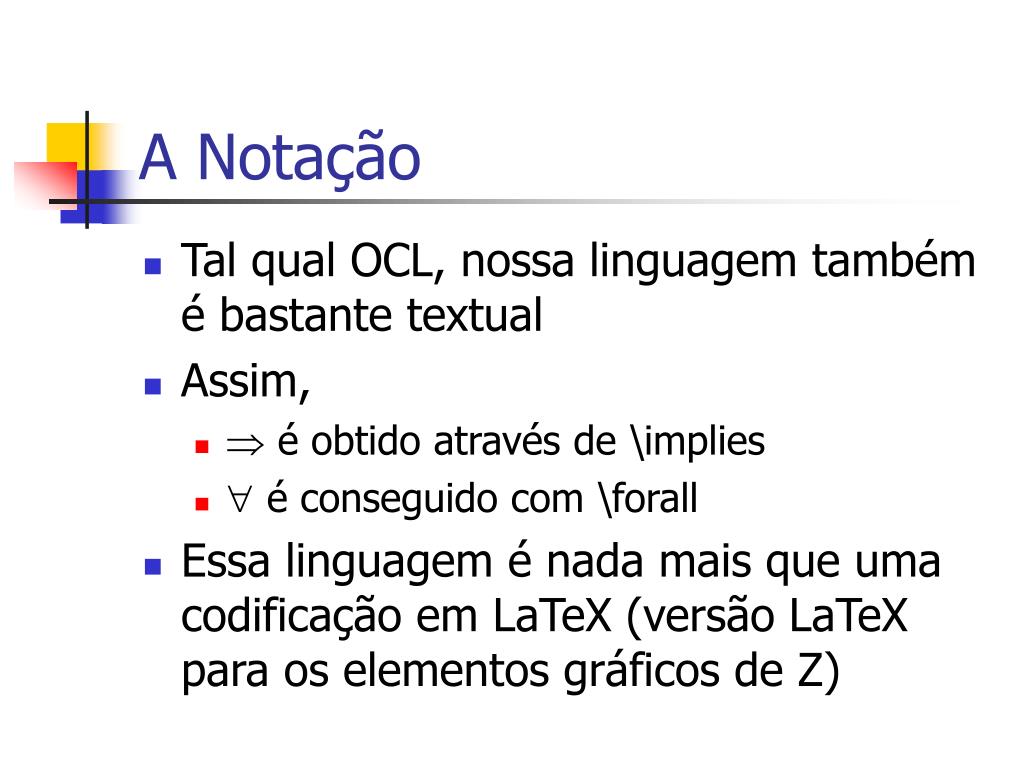

A Notação • Tal qual OCL, nossa linguagem também é bastante textual • Assim, •  é obtido através de \implies •  é conseguido com \forall • Essa linguagem é nada mais que uma codificação em LaTeX (versão LaTeX para os elementos gráficos de Z)

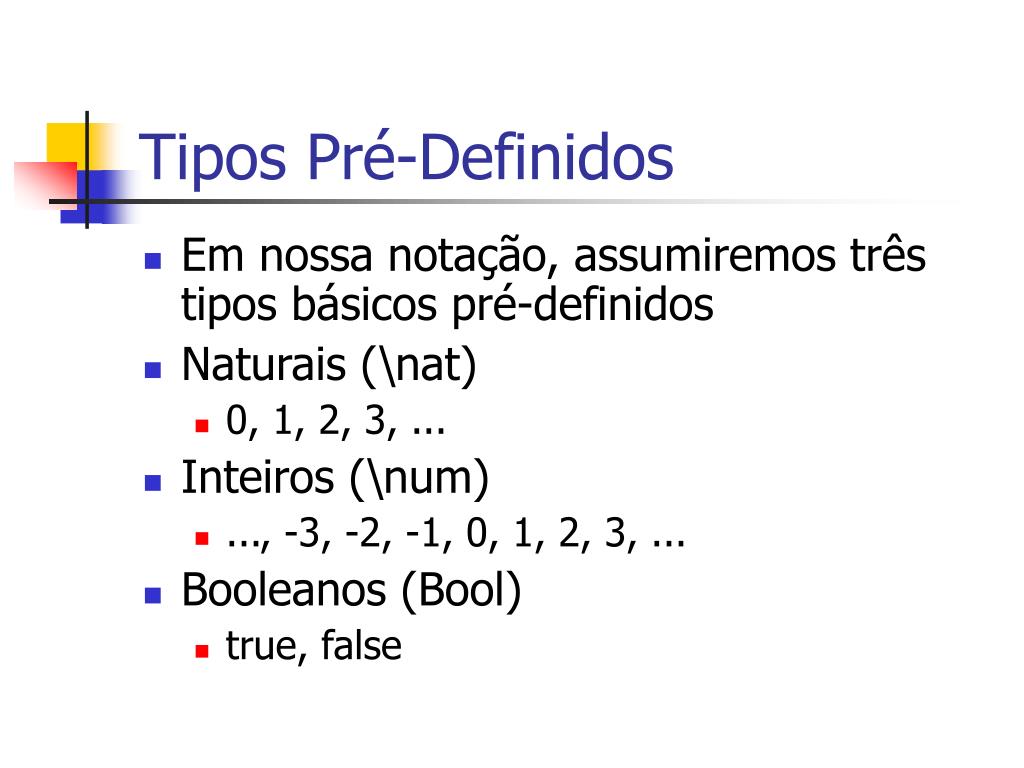

Tipos Pré-Definidos • Em nossa notação, assumiremos três tipos básicos pré-definidos • Naturais (\nat) • 0, 1, 2, 3, ... • Inteiros (\num) • ..., -3, -2, -1, 0, 1, 2, 3, ... • Booleanos (Bool) • true, false

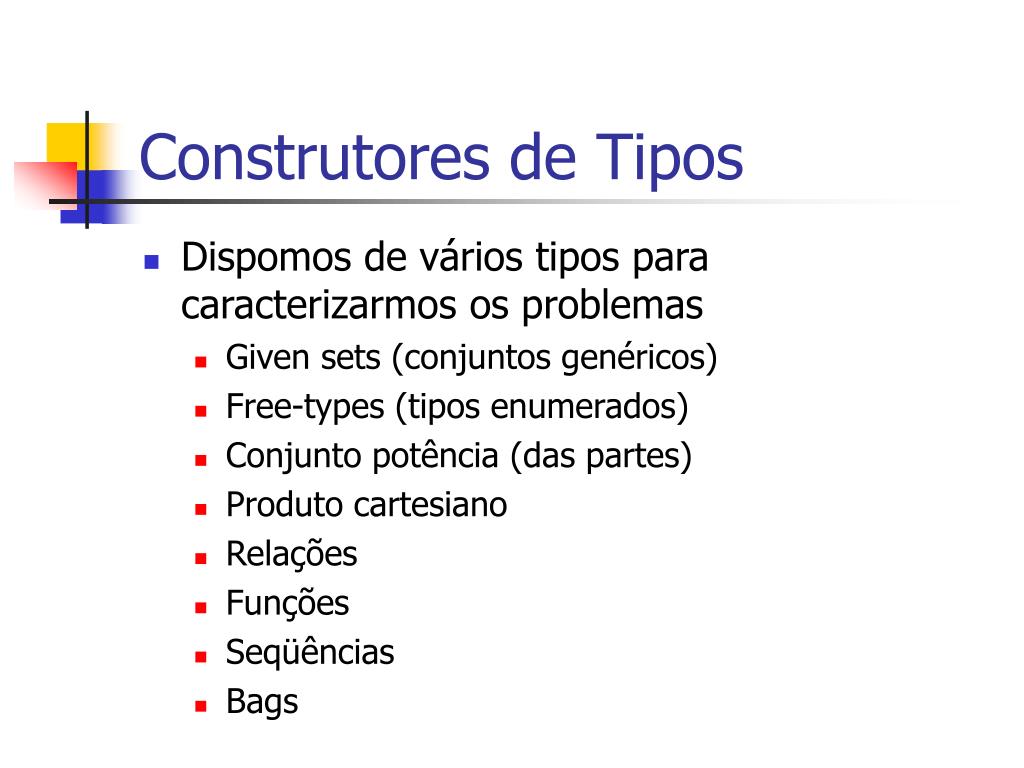

Construtores de Tipos • Dispomos de vários tipos para caracterizarmos os problemas • Given sets (conjuntos genéricos) • Free-types (tipos enumerados) • Conjunto potência (das partes) • Produto cartesiano • Relações • Funções • Seqüências • Bags

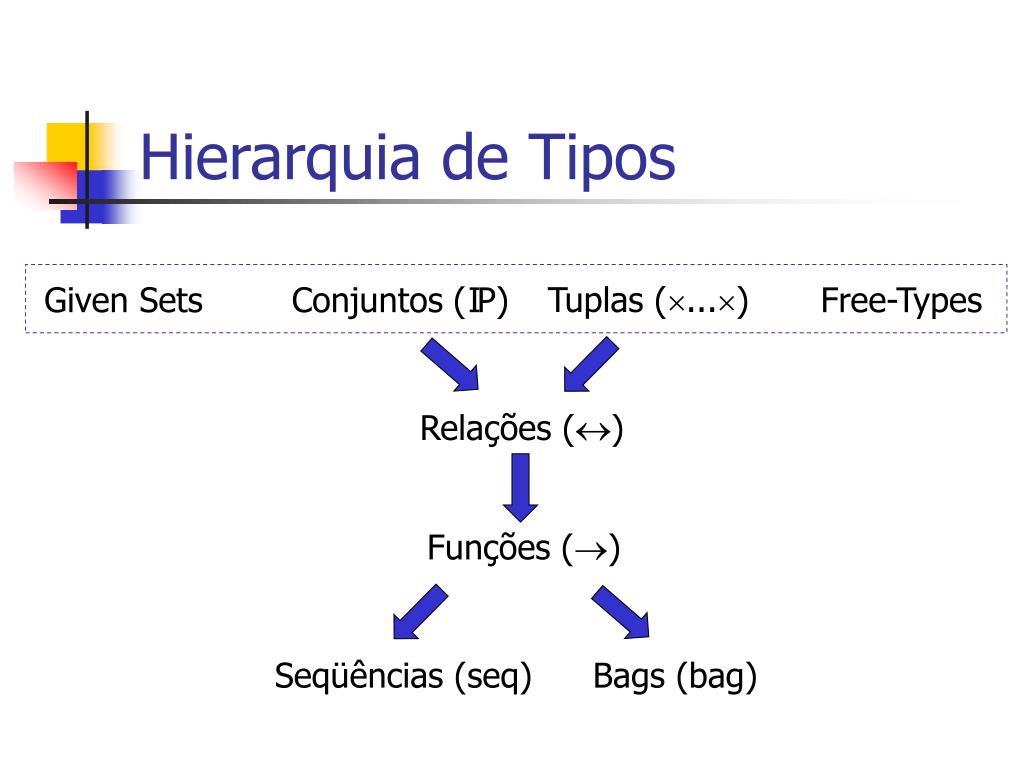

Hierarquia de Tipos Given Sets Conjuntos ( P) I Free-Types Tuplas (...) Relações () Funções () Seqüências (seq) Bags (bag)

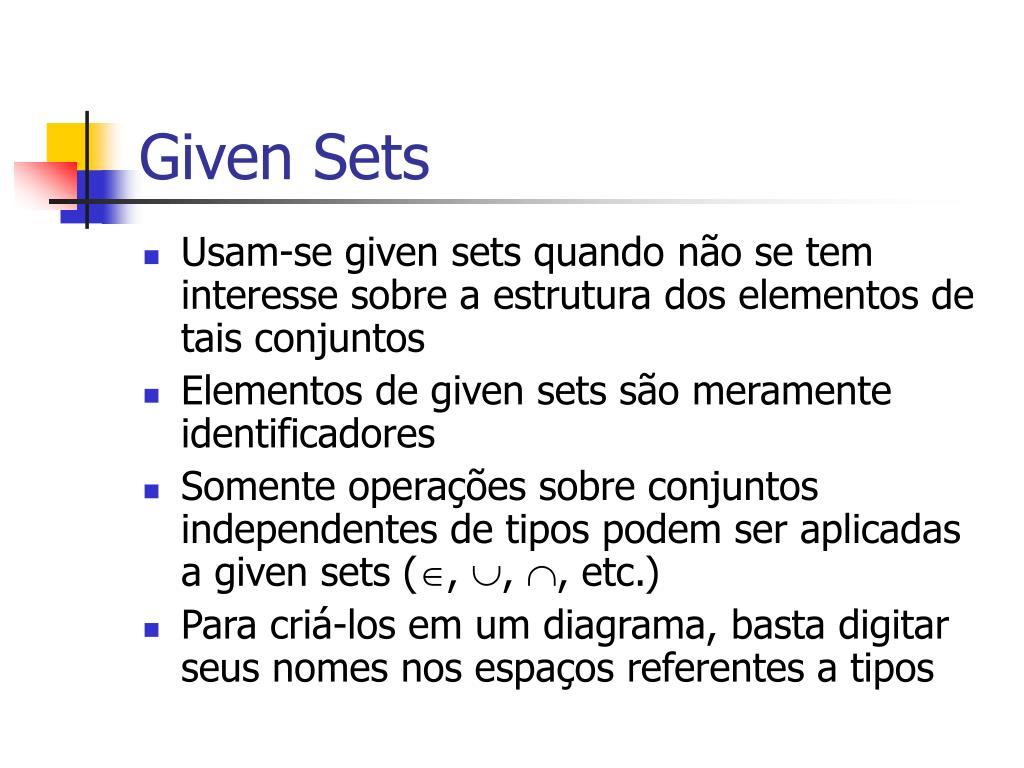

Given Sets • Usam-se given sets quando não se tem interesse sobre a estrutura dos elementos de tais conjuntos • Elementos de given sets são meramente identificadores • Somente operações sobre conjuntos independentes de tipos podem ser aplicadas a given sets (, , , etc.) • Para criá-los em um diagrama, basta digitar seus nomes nos espaços referentes a tipos

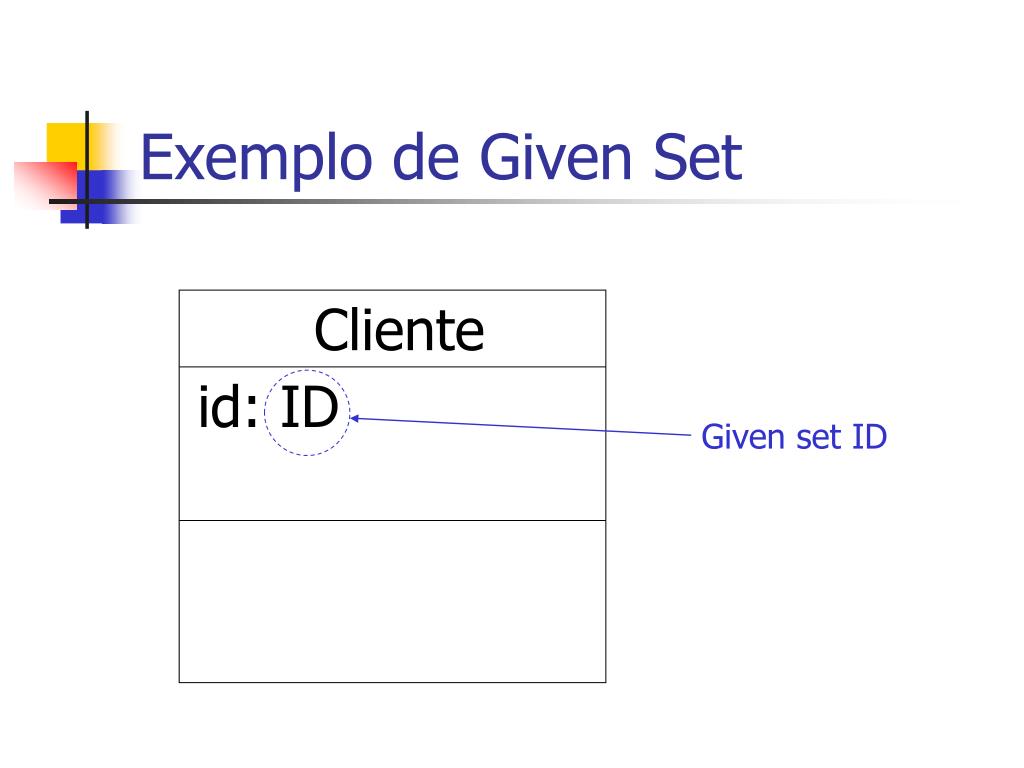

Exemplo de Given Set Cliente id: ID Given set ID

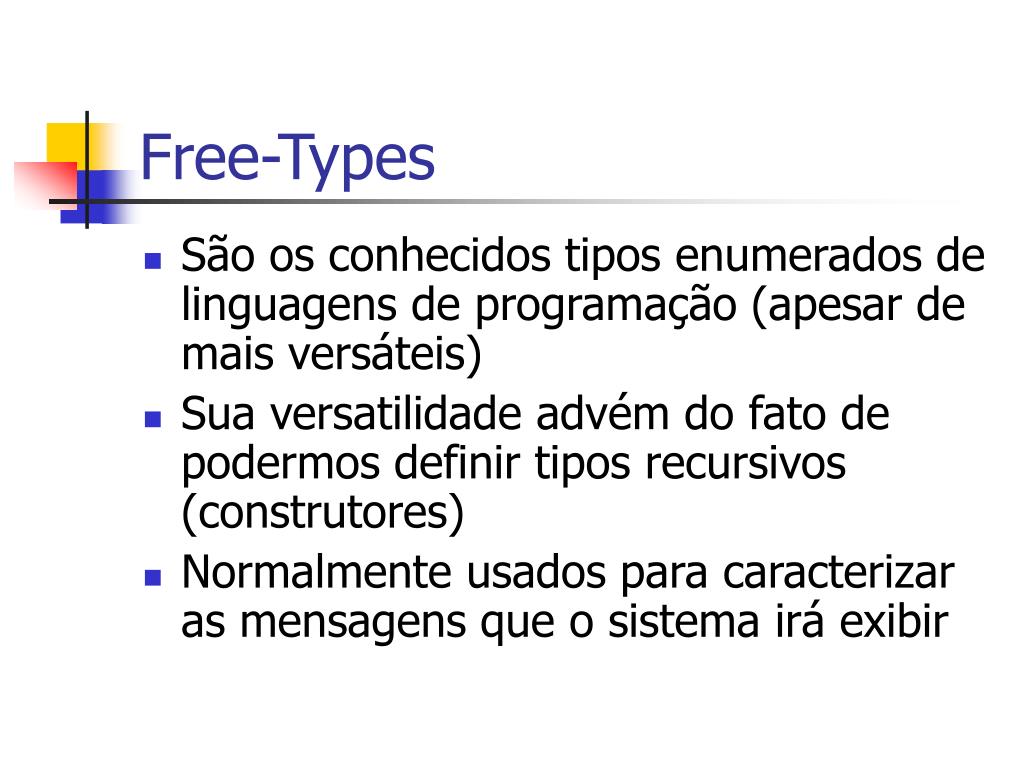

Free-Types • São os conhecidos tipos enumerados de linguagens de programação (apesar de mais versáteis) • Sua versatilidade advém do fato de podermos definir tipos recursivos (construtores) • Normalmente usados para caracterizar as mensagens que o sistema irá exibir

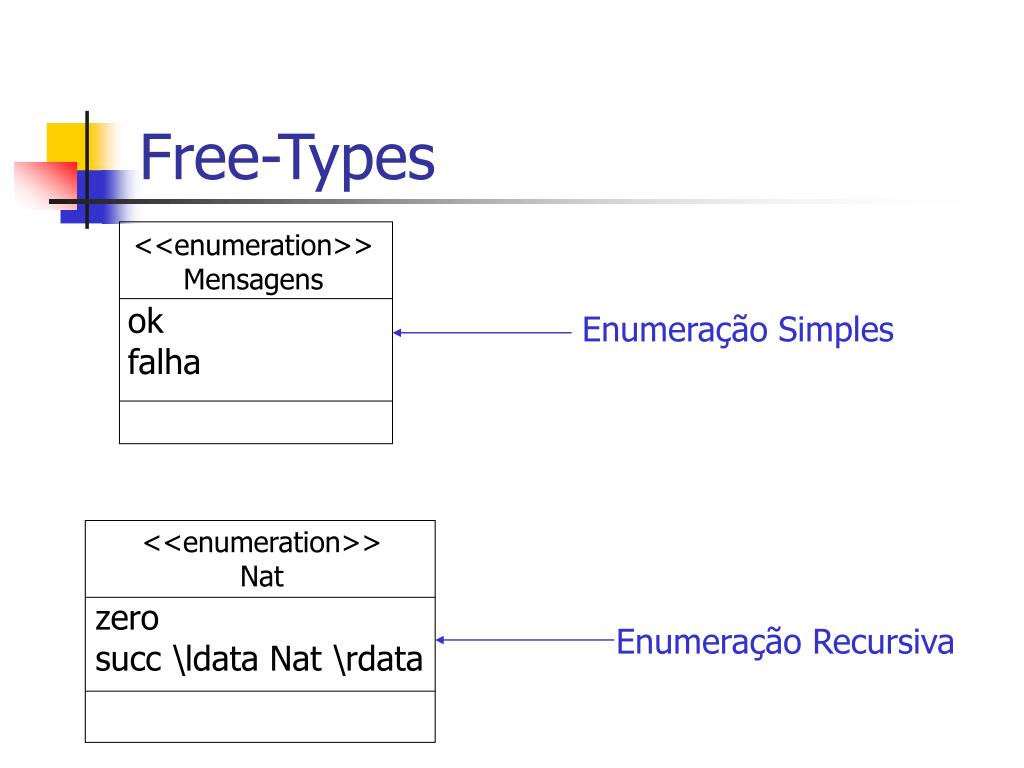

Free-Types <<enumeration>> Mensagens ok falha Enumeração Simples <<enumeration>> Nat zero succ \ldata Nat \rdata Enumeração Recursiva

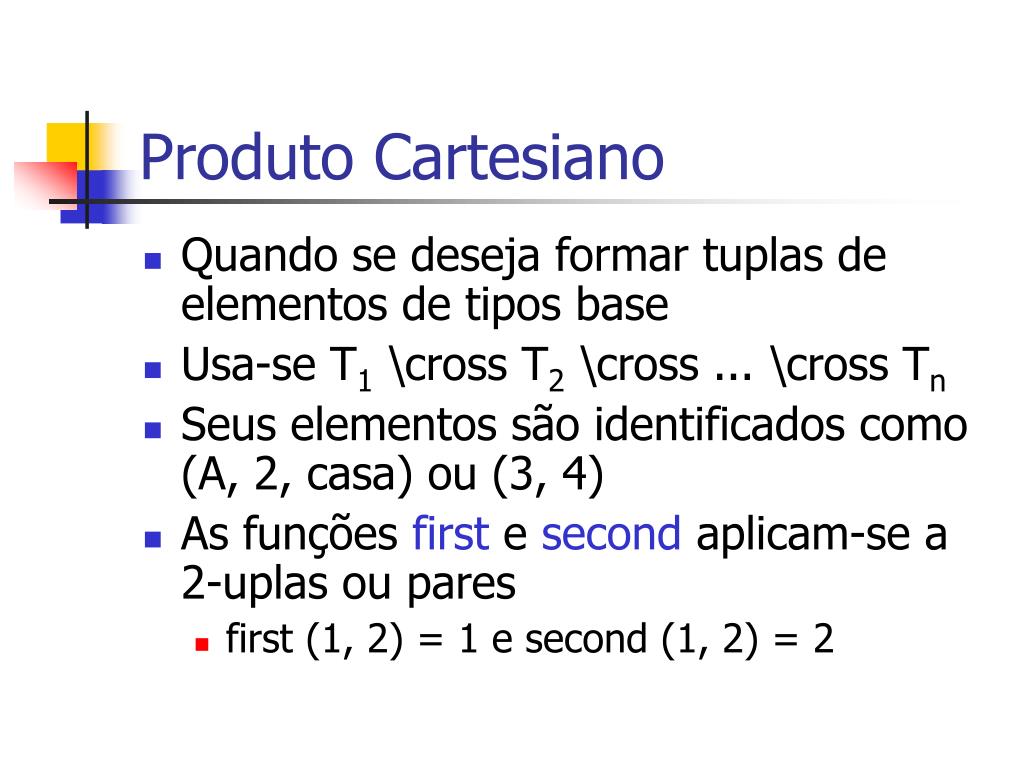

Produto Cartesiano • Quando se deseja formar tuplas de elementos de tipos base • Usa-se T1 \cross T2 \cross ... \cross Tn • Seus elementos são identificados como (A, 2, casa) ou (3, 4) • As funções first e second aplicam-se a 2-uplas ou pares • first (1, 2) = 1 e second (1, 2) = 2

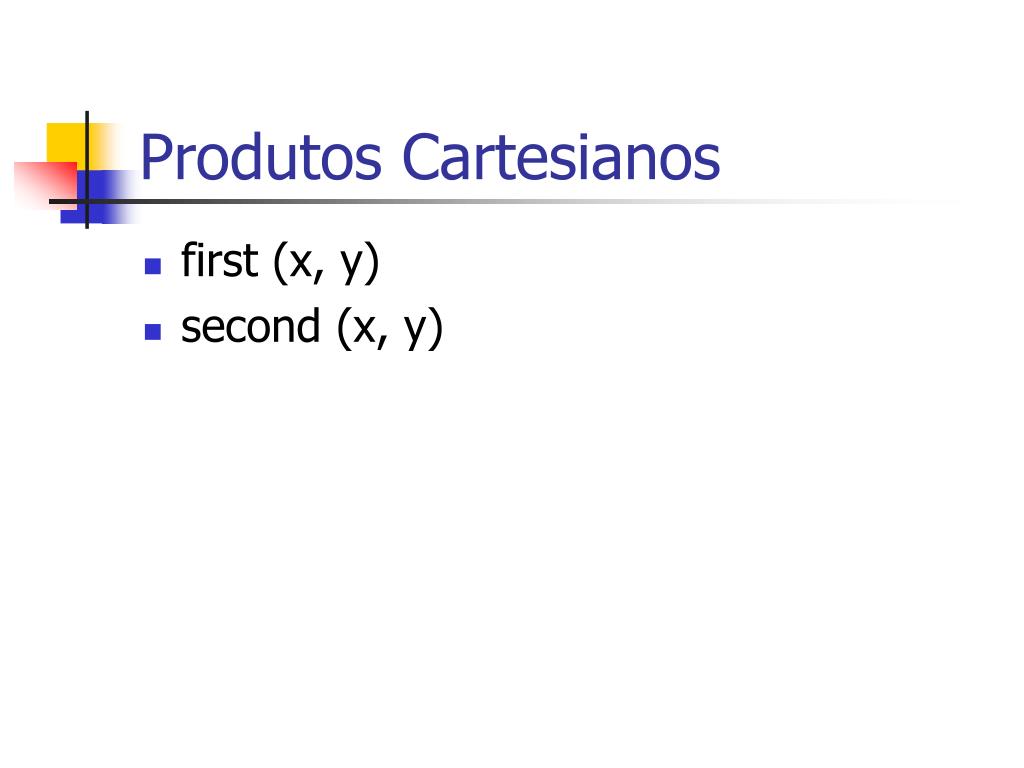

Produtos Cartesianos • first (x, y) • second (x, y)

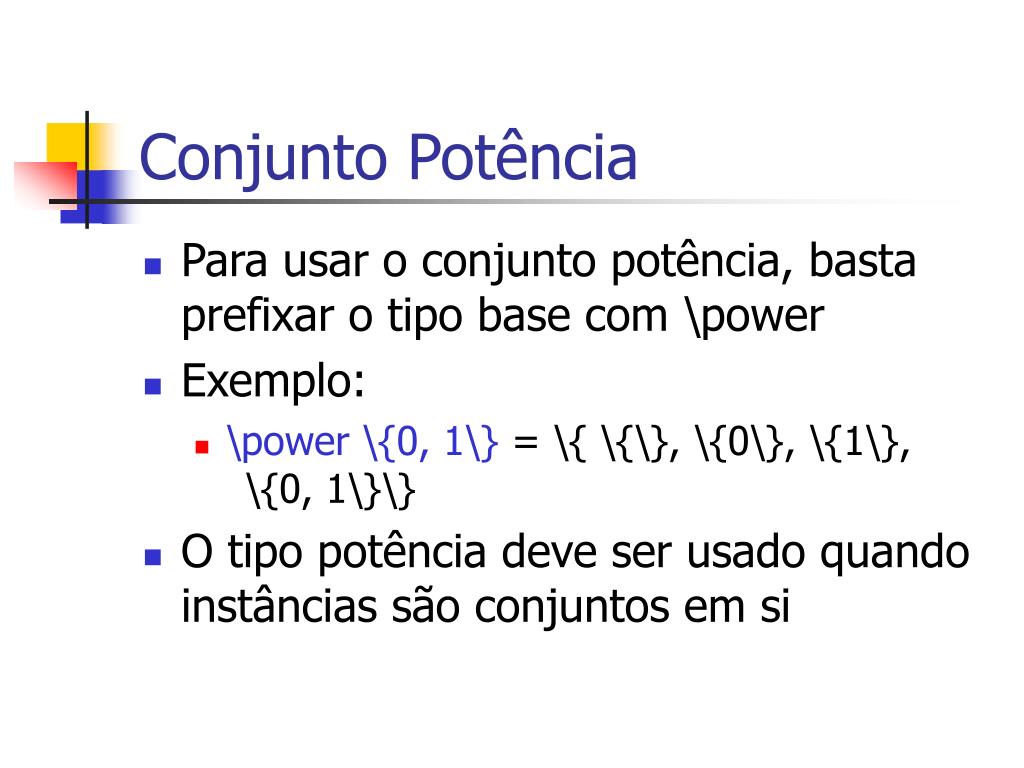

Conjunto Potência • Para usar o conjunto potência, basta prefixar o tipo base com \power • Exemplo: • \power \{0, 1\} = \{ \{\}, \{0\}, \{1\}, \{0, 1\}\} • O tipo potência deve ser usado quando instâncias são conjuntos em si

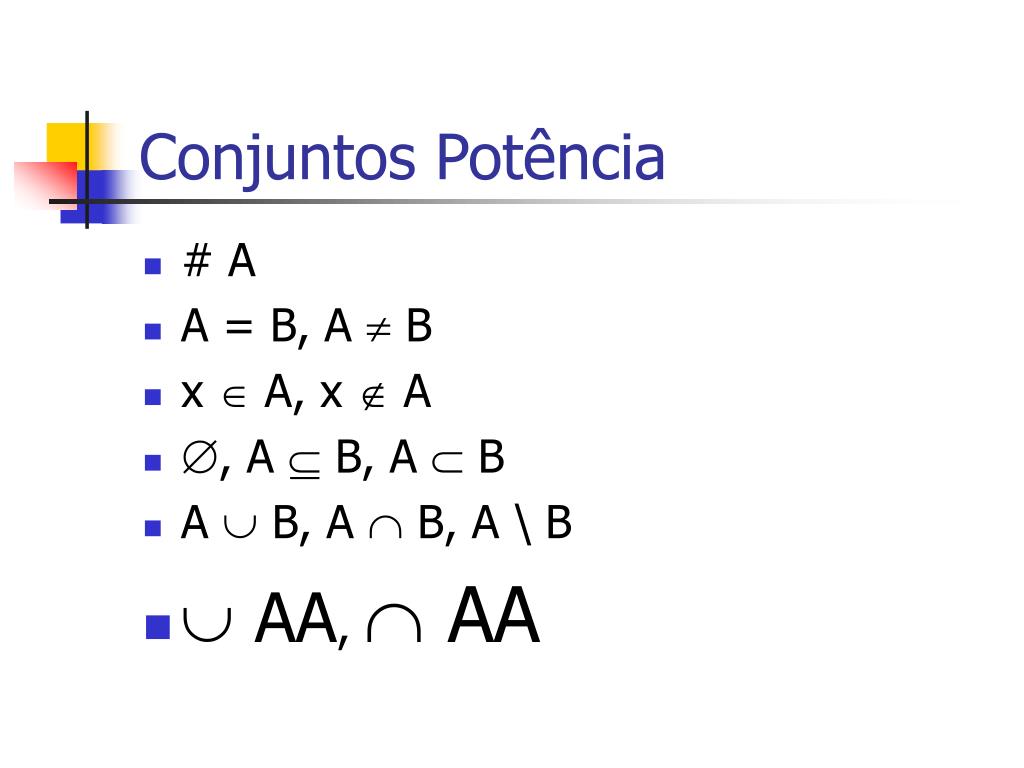

Conjuntos Potência • # A • A = B, A  B • x  A, x  A • , A  B, A  B • A  B, A  B, A \ B •  AA,  AA

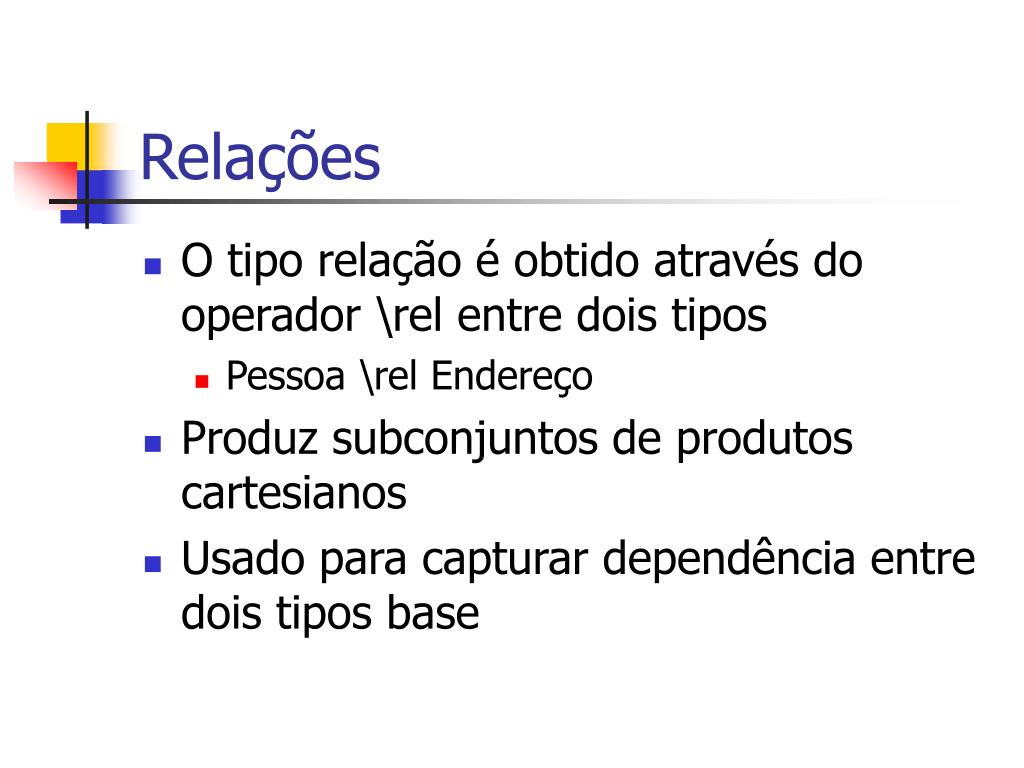

Relações • O tipo relação é obtido através do operador \rel entre dois tipos • Pessoa \rel Endereço • Produz subconjuntos de produtos cartesianos • Usado para capturar dependência entre dois tipos base

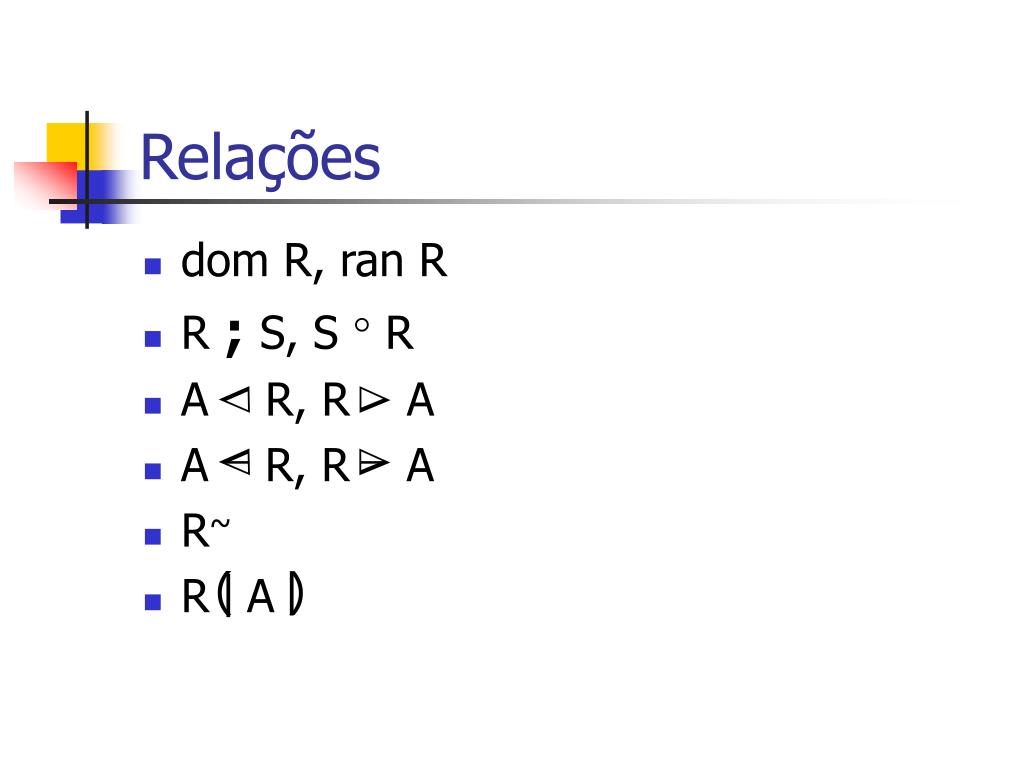

) | ( | Relações • dom R, ran R • R;S, S  R • A R, R A • AR, R A • R~ • RA    

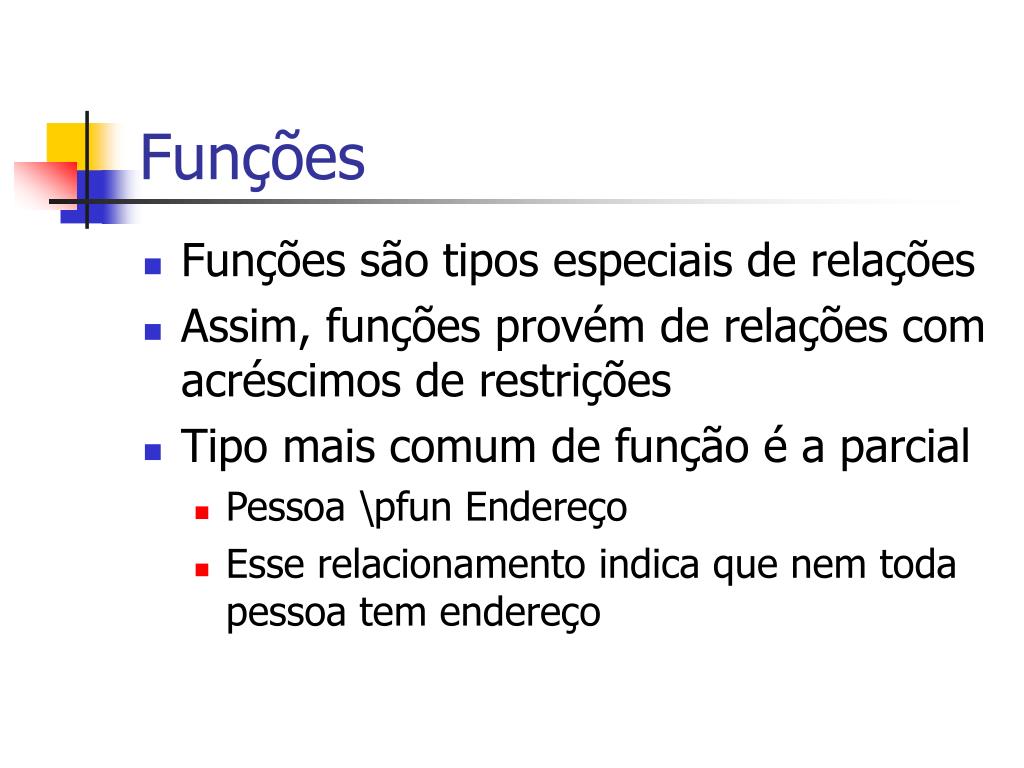

Funções • Funções são tipos especiais de relações • Assim, funções provém de relações com acréscimos de restrições • Tipo mais comum de função é a parcial • Pessoa \pfun Endereço • Esse relacionamento indica que nem toda pessoa tem endereço

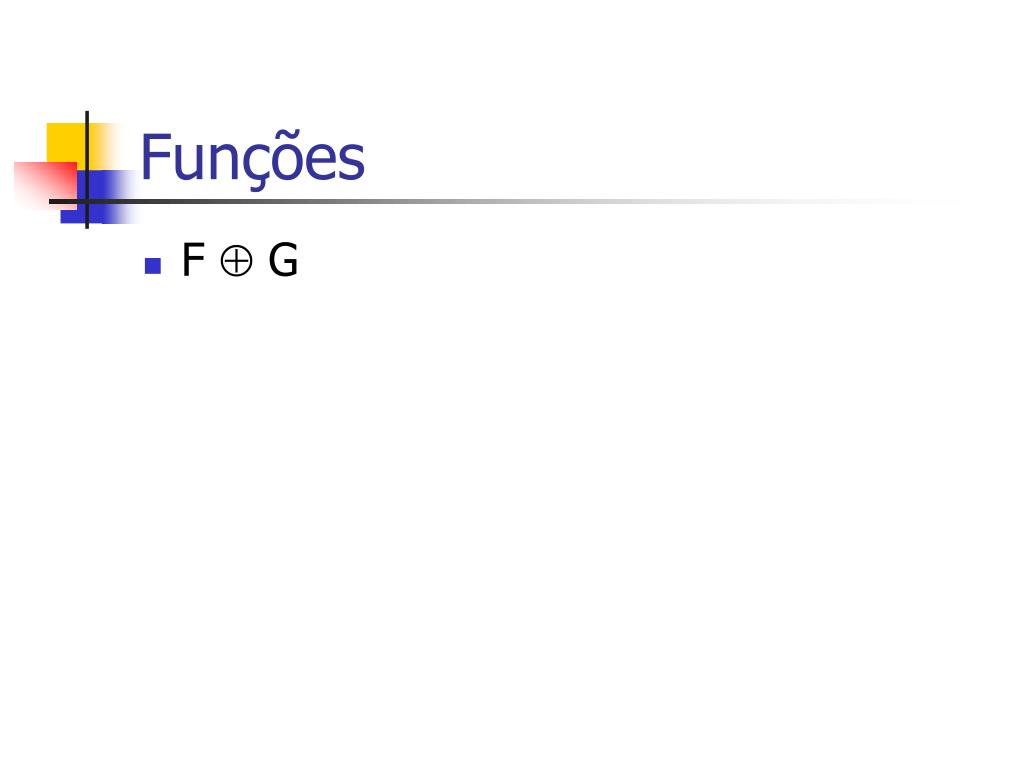

Funções • F  G

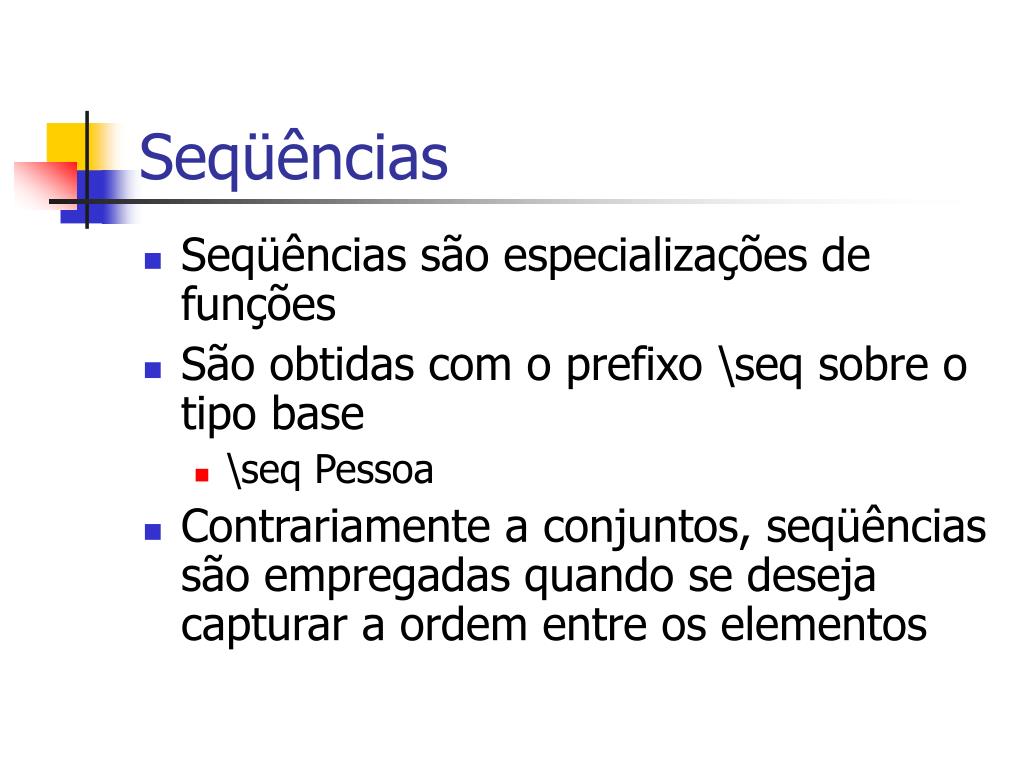

Seqüências • Seqüências são especializações de funções • São obtidas com o prefixo \seq sobre o tipo base • \seq Pessoa • Contrariamente a conjuntos, seqüências são empregadas quando se deseja capturar a ordem entre os elementos

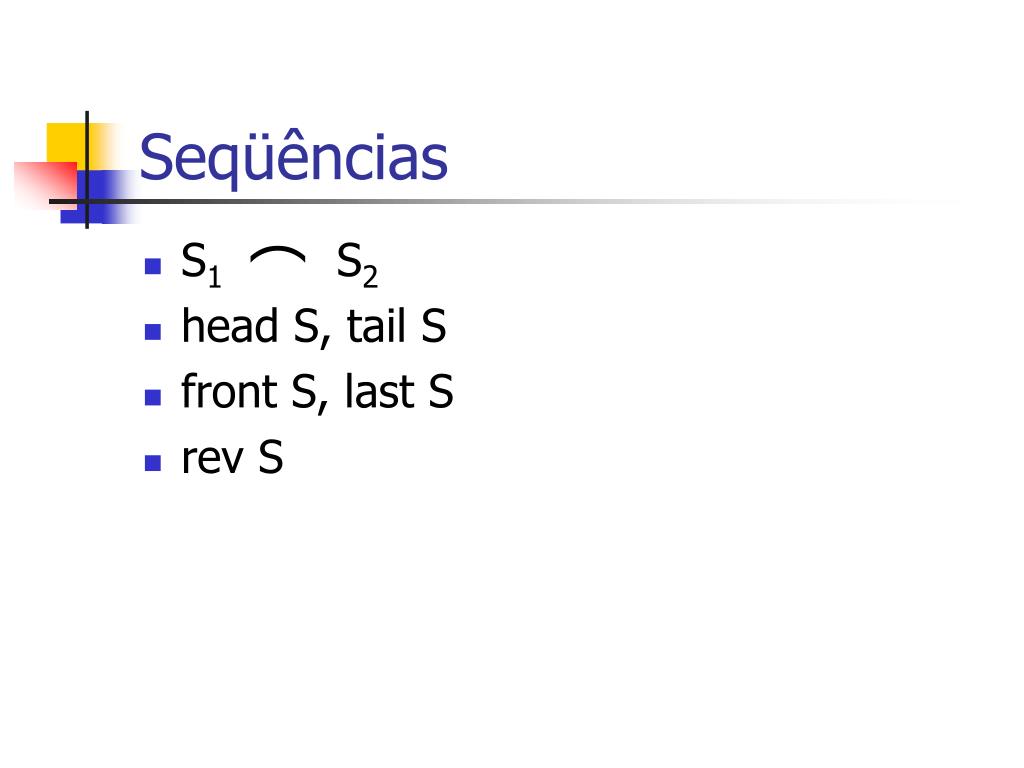

Seqüências ( • S1 S2 • head S, tail S • front S, last S • rev S

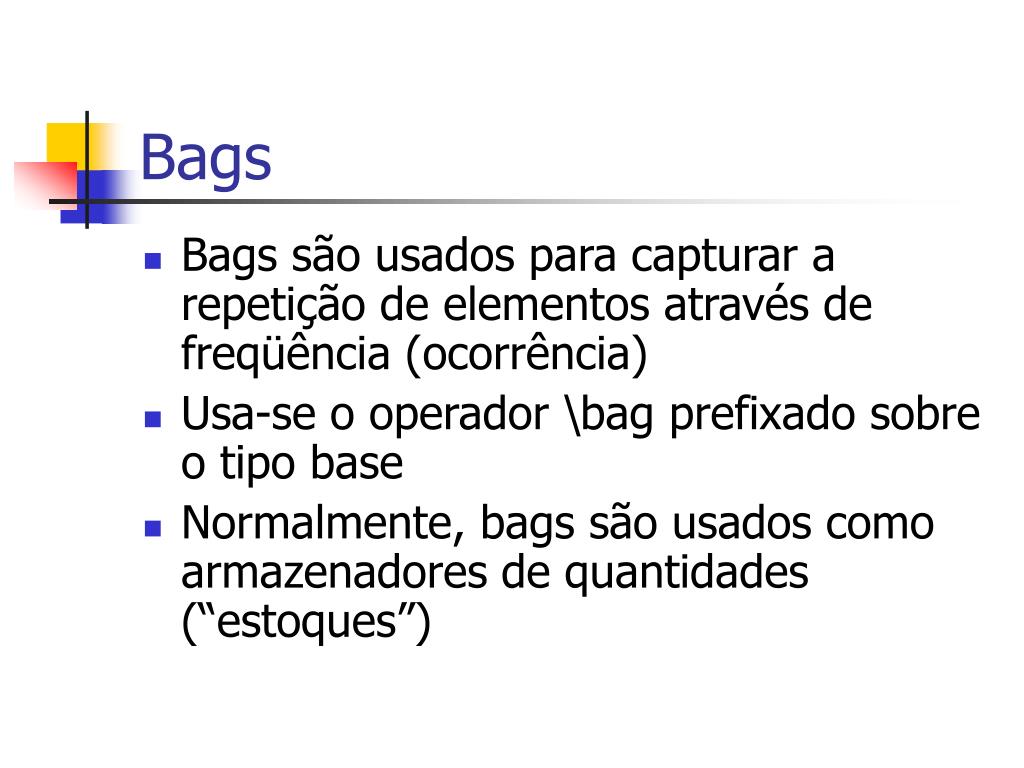

Bags • Bags são usados para capturar a repetição de elementos através de freqüência (ocorrência) • Usa-se o operador \bag prefixado sobre o tipo base • Normalmente, bags são usados como armazenadores de quantidades (“estoques”)

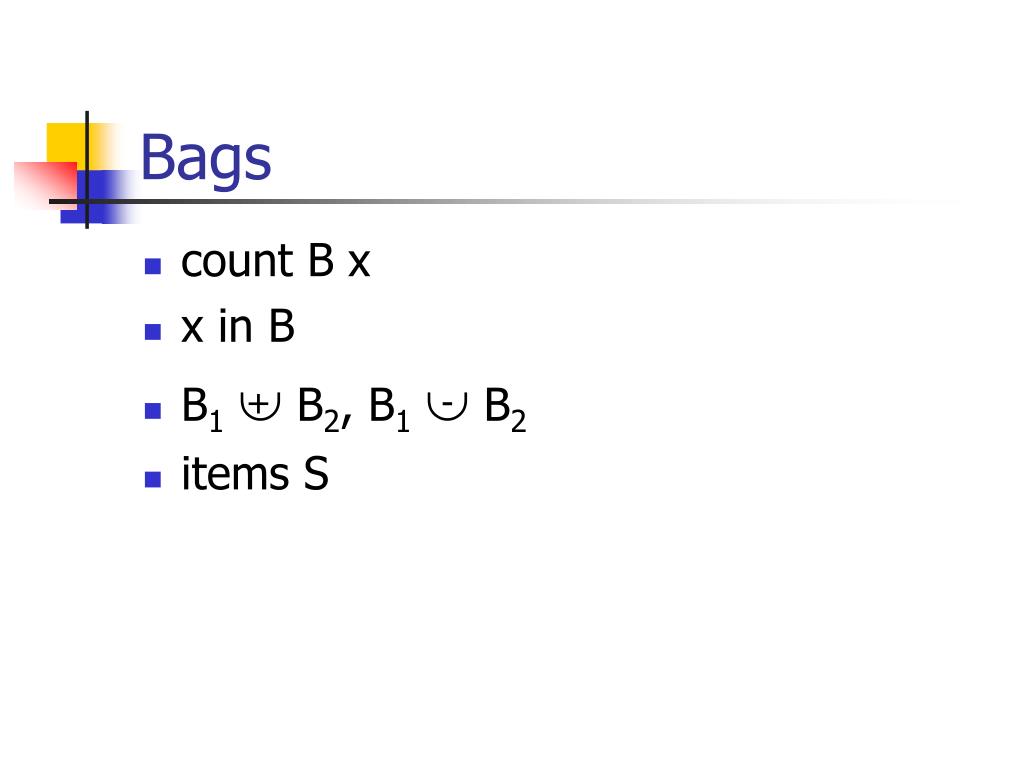

Bags • count B x • x in B • B1 B2, B1 B2 • items S + -

Detalhando o Modelo: Banco Banco cadastrar remover creditar debitar getSaldo transferir clientes contas 0..n 0..n Conta numero: NUM saldo: \nat getNum getSaldo creditar debitar Cliente id: ID nome: NOME getId getNome dono 1 0..n Poupança renderJuros

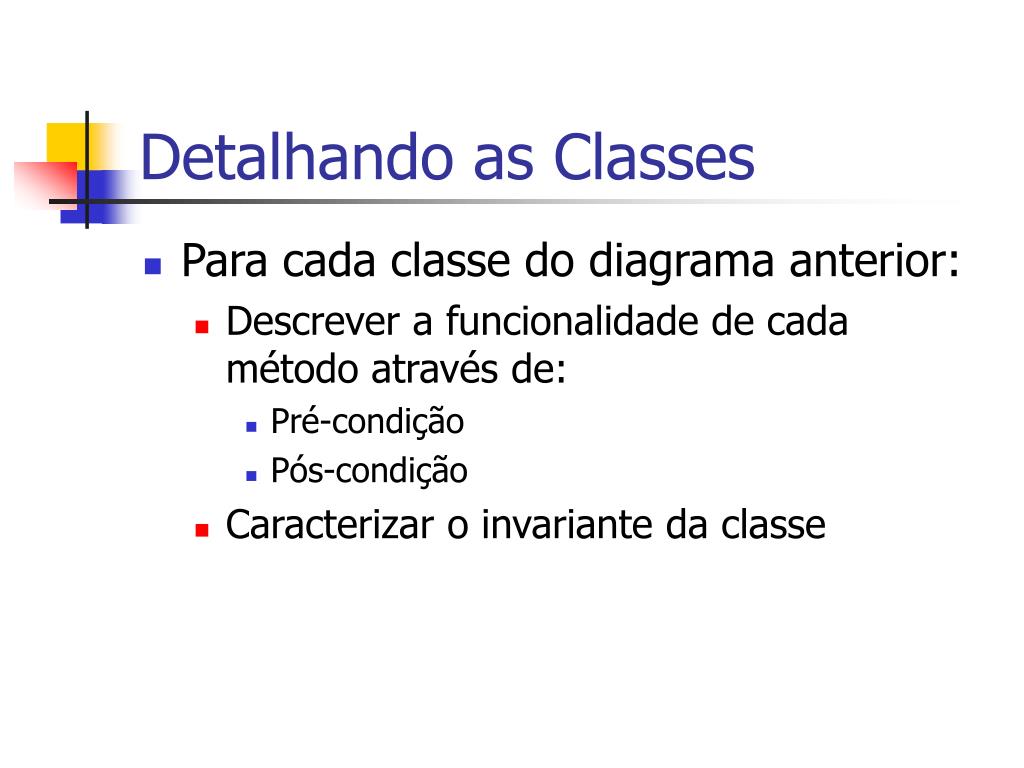

Detalhando as Classes • Para cada classe do diagrama anterior: • Descrever a funcionalidade de cada método através de: • Pré-condição • Pós-condição • Caracterizar o invariante da classe

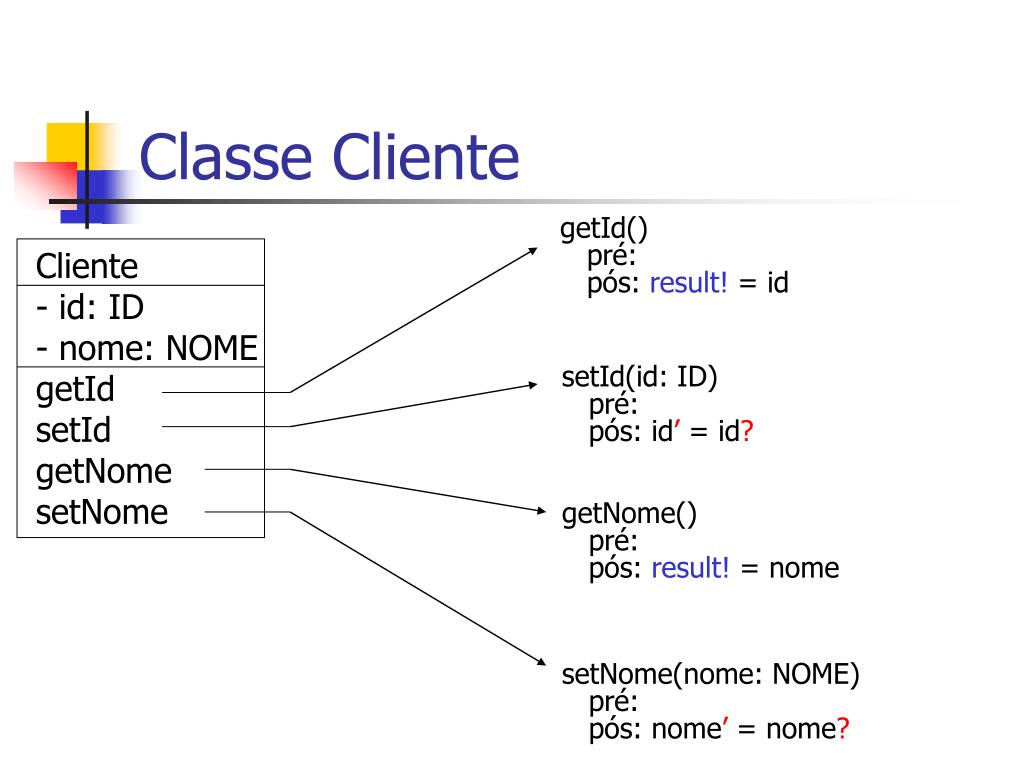

getId() pré: pós: result! = id setId(id: ID) pré: pós: id’ = id? getNome() pré: pós: result! = nome setNome(nome: NOME) pré: pós: nome’ = nome? Classe Cliente Cliente - id: ID - nome: NOME getId setId getNome setNome

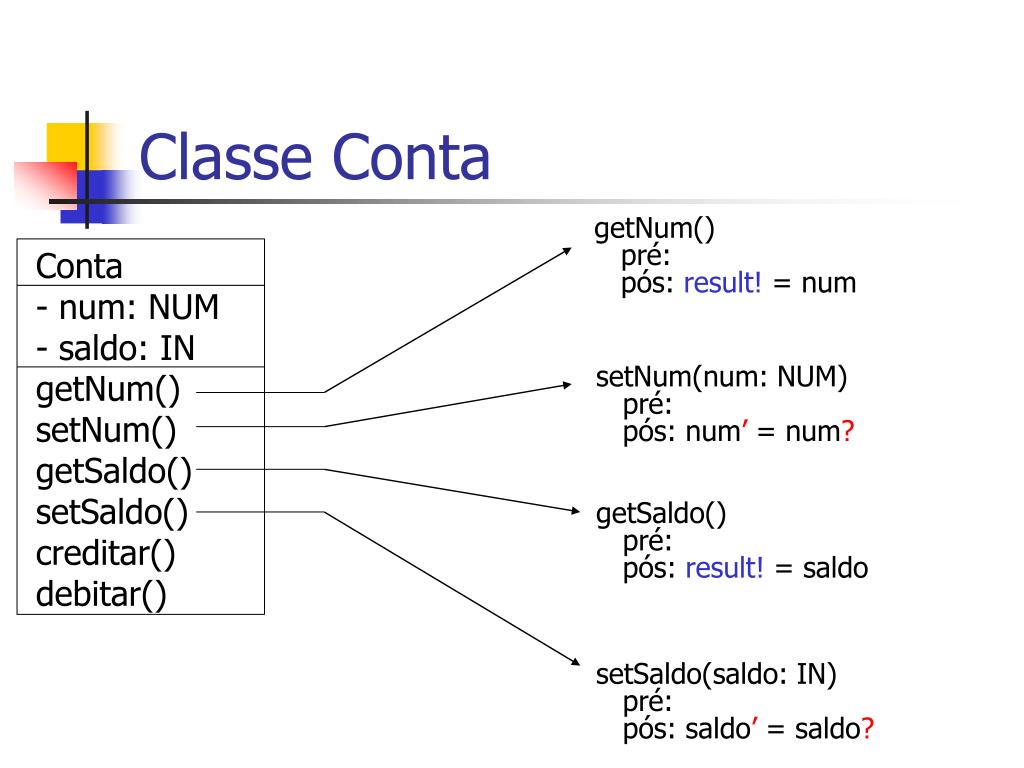

getNum() pré: pós: result! = num setNum(num: NUM) pré: pós: num’ = num? getSaldo() pré: pós: result! = saldo setSaldo(saldo: IN) pré: pós: saldo’ = saldo? Classe Conta Conta - num: NUM - saldo: IN getNum() setNum() getSaldo() setSaldo() creditar() debitar()

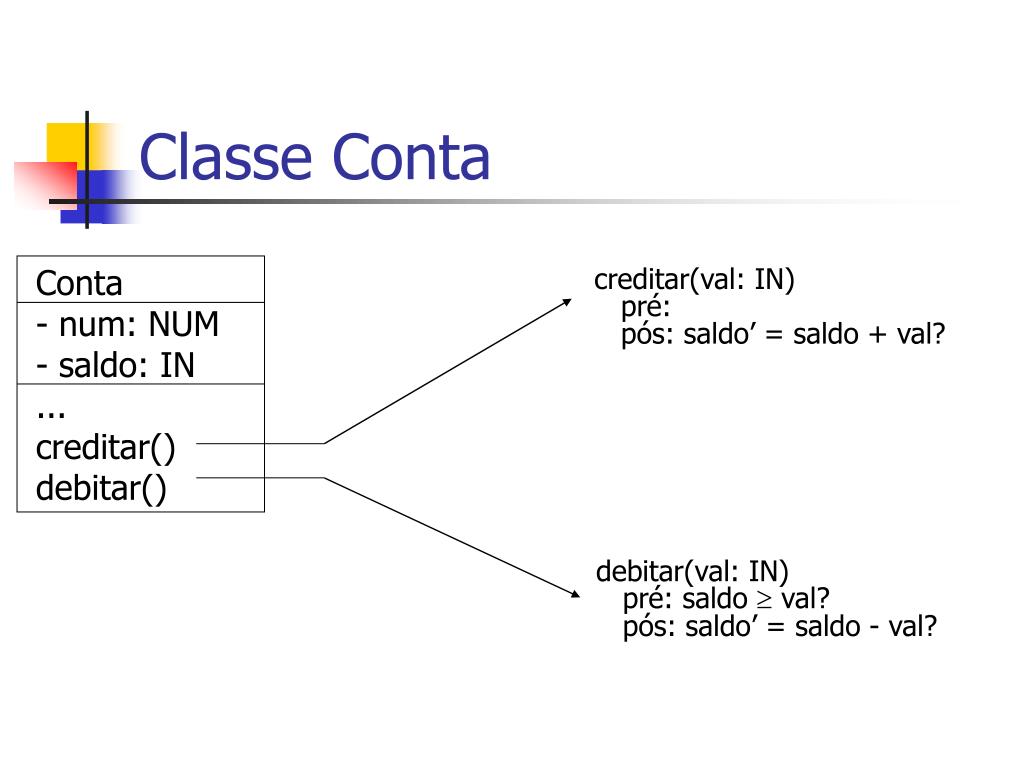

creditar(val: IN) pré: pós: saldo’ = saldo + val? debitar(val: IN) pré: saldo  val? pós: saldo’ = saldo - val? Classe Conta Conta - num: NUM - saldo: IN ... creditar() debitar()

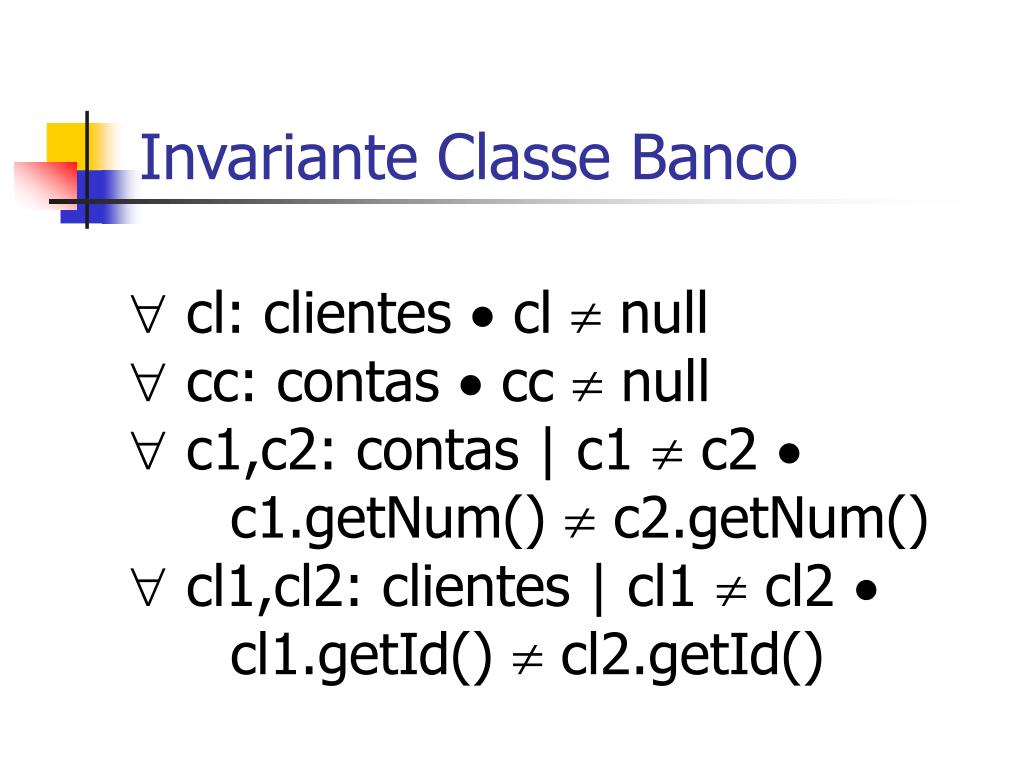

Invariante Classe Banco • cl: clientes  cl  null • cc: contas  cc  null • c1,c2: contas | c1  c2  c1.getNum()  c2.getNum() • cl1,cl2: clientes | cl1  cl2  cl1.getId()  cl2.getId()

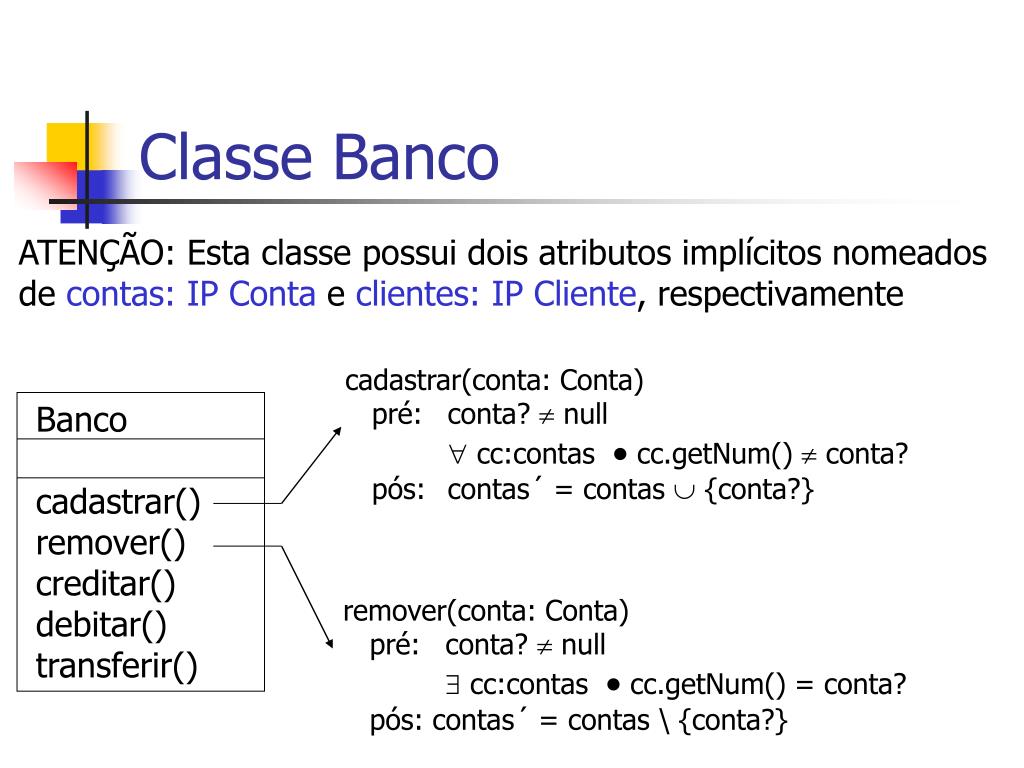

cadastrar(conta: Conta) pré: conta?  null  cc:contas  cc.getNum()  conta? pós: contas´ = contas  {conta?} remover(conta: Conta) pré: conta?  null  cc:contas  cc.getNum() = conta? pós: contas´ = contas \ {conta?} Classe Banco ATENÇÃO: Esta classe possui dois atributos implícitos nomeados de contas: IP Conta e clientes: IP Cliente, respectivamente Banco cadastrar() remover() creditar() debitar() transferir()

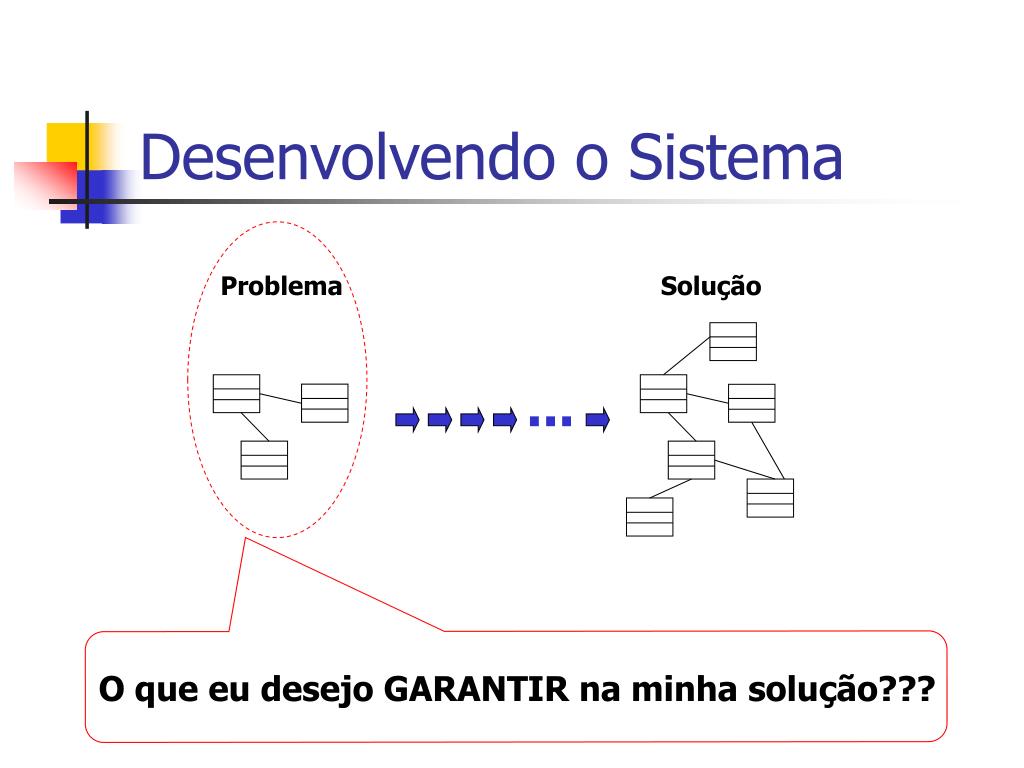

O que eu desejo GARANTIR na minha solução??? Desenvolvendo o Sistema Problema Solução ...

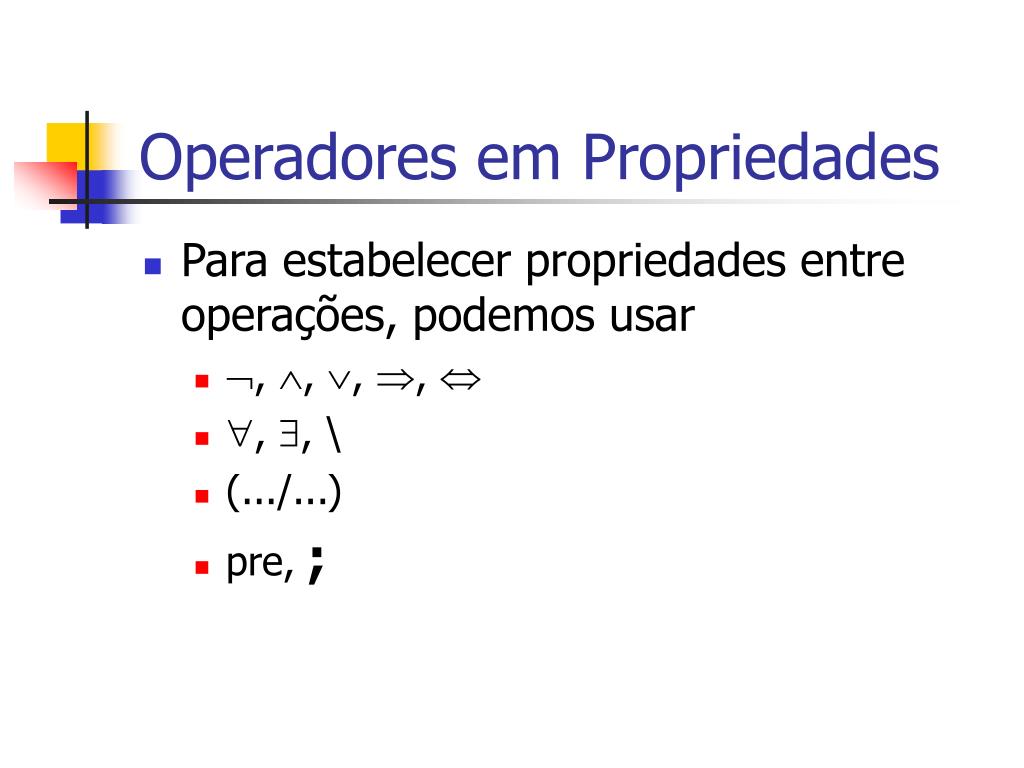

Operadores em Propriedades • Para estabelecer propriedades entre operações, podemos usar • , , , ,  • , , \ • (.../...) • pre, ;

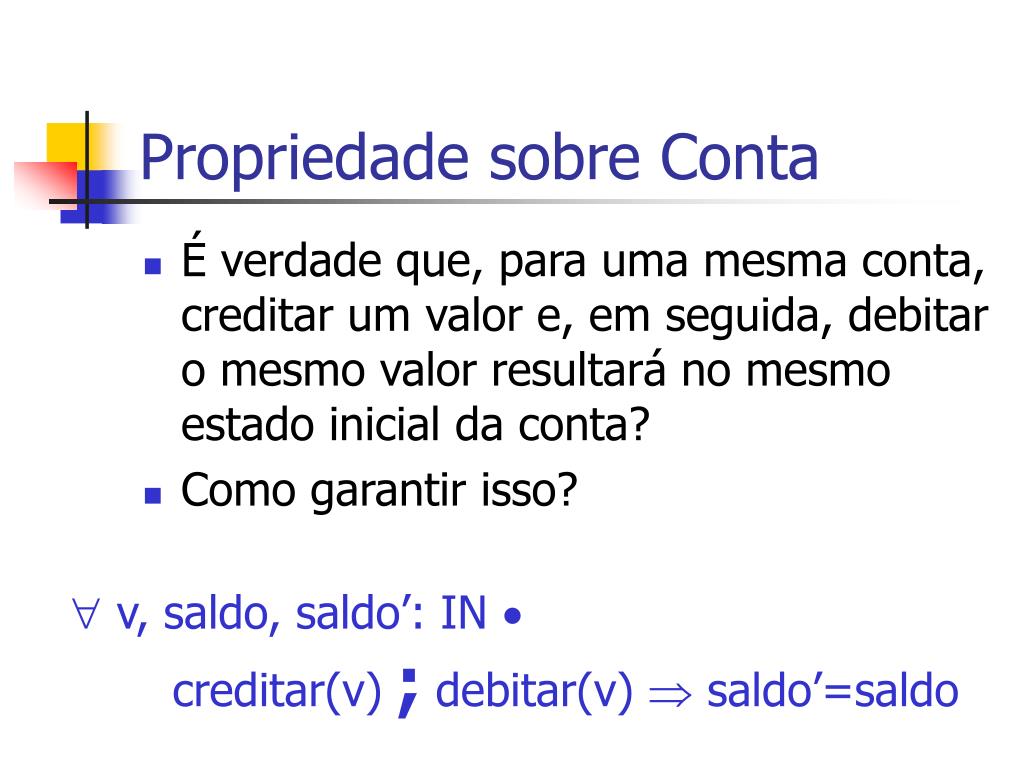

Propriedade sobre Conta • É verdade que, para uma mesma conta, creditar um valor e, em seguida, debitar o mesmo valor resultará no mesmo estado inicial da conta? • Como garantir isso? • v, saldo, saldo’: IN  creditar(v) ; debitar(v)  saldo’=saldo

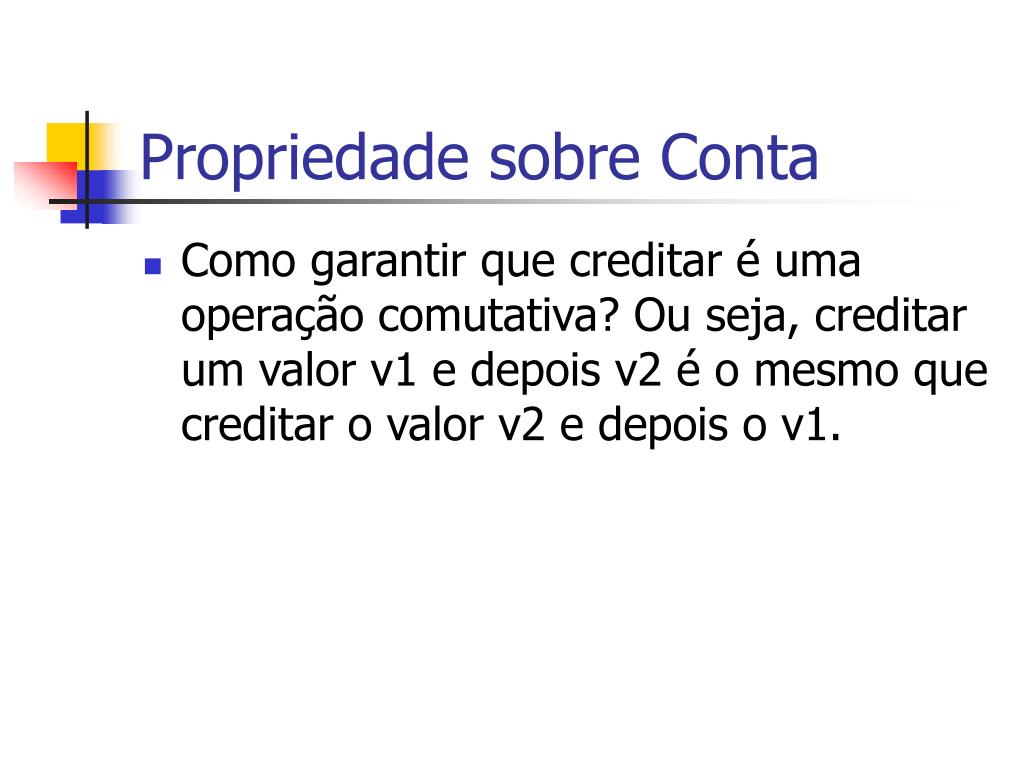

Propriedade sobre Conta • Como garantir que creditar é uma operação comutativa? Ou seja, creditar um valor v1 e depois v2 é o mesmo que creditar o valor v2 e depois o v1.

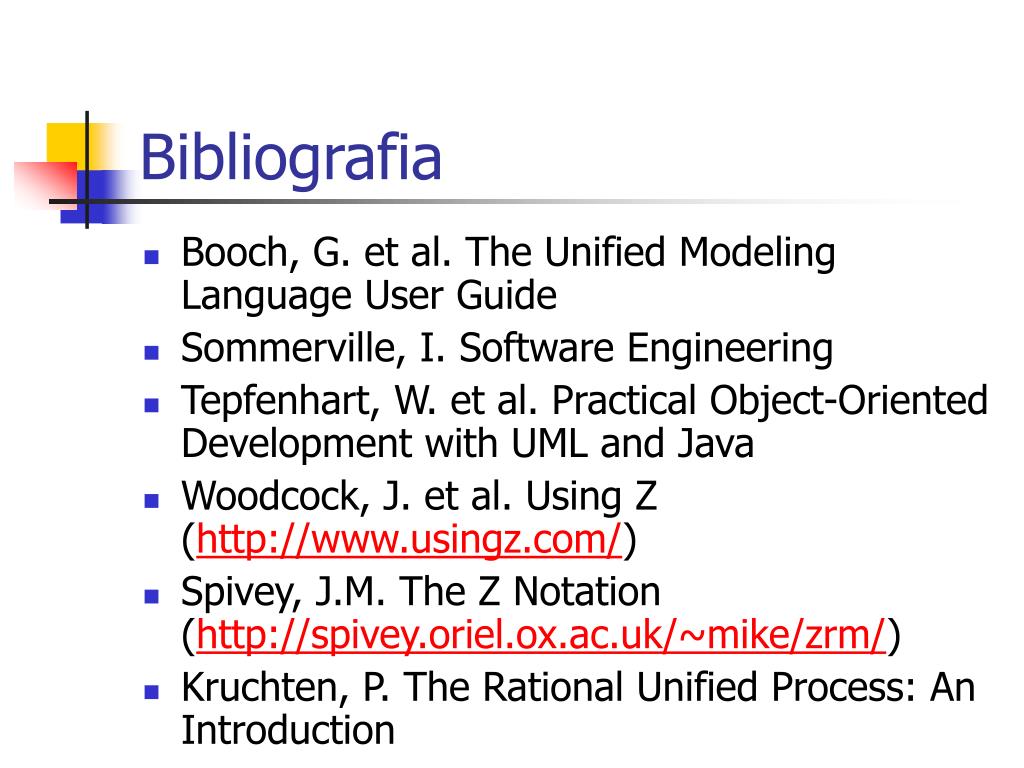

Bibliografia • Booch, G. et al. The Unified Modeling Language User Guide • Sommerville, I. Software Engineering • Tepfenhart, W. et al. Practical Object-Oriented Development with UML and Java • Woodcock, J. et al. Using Z (http://www.usingz.com/) • Spivey, J.M. The Z Notation (http://spivey.oriel.ox.ac.uk/~mike/zrm/) • Kruchten, P. The Rational Unified Process: An Introduction
