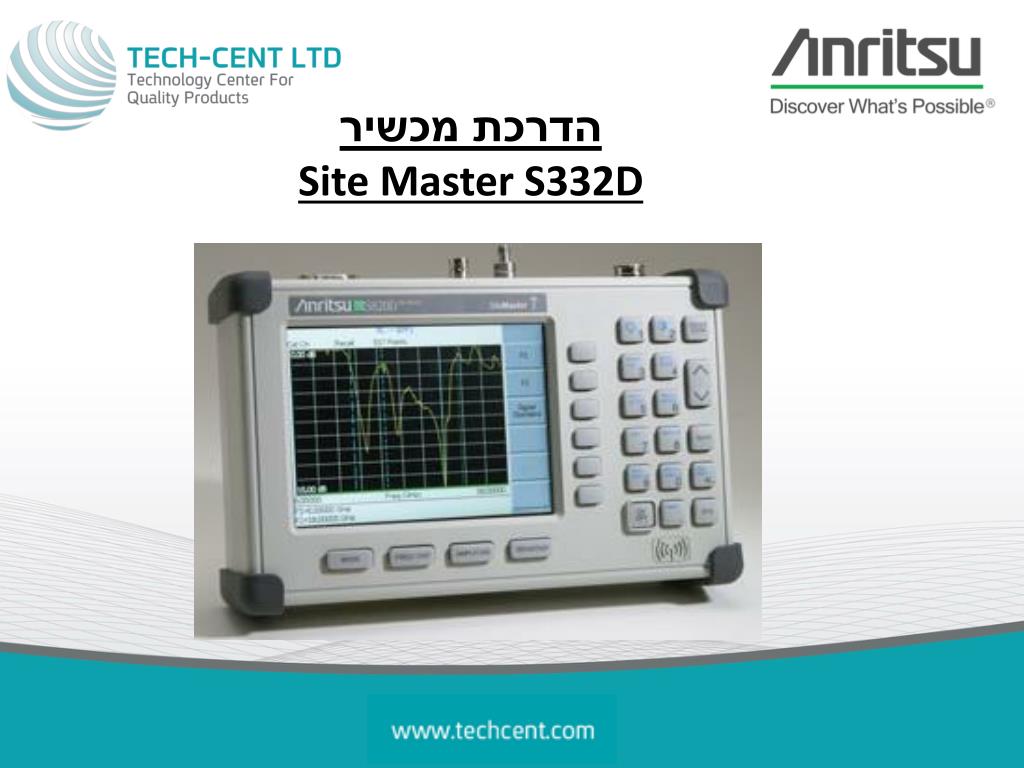

הדרכת מכשיר Site Master S332D

הדרכת מכשיר Site Master S332D. פתיח חוברת זו נכתבה במסגרת הדרכה ל - Site Master . במהלך ההדרכה אנו נכיר את היכולות של המכשירים. ההדרכה כוללת : תורת המדידה(יישור קו). הכרת המכשיר. ההדרכה תתבצע בחומר עיוני, ולאחר מכן עבודה מעשית. מבוא תיאור:

unity
Télécharger la présentation

הדרכת מכשיר Site Master S332D

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. הדרכת מכשיר Site Master S332D

  2. פתיח • חוברת זו נכתבה במסגרת הדרכה ל-Site Master. • במהלך ההדרכה אנו נכיר את היכולות של המכשירים. • ההדרכה כוללת : • תורת המדידה(יישור קו). • הכרת המכשיר. • ההדרכה תתבצע בחומר עיוני, ולאחר מכן עבודה מעשית

  3. מבוא • תיאור: • Site Masterהוא נתח כבלים ואנטנות ונתח ספקטרום נייד. • הדגמים כוללים לוח מקשים להכנסת נתונים ותצוגה גבישית נוזלית (LCD) לקבלת חיוויים גראפיים של מדידות שונות. • ה- Site Masterמיועד למדידת SWR, הפסד החזרה Return Loss, הפסד ניחות בכבלים ואיתור רכיבי RF לקויים במערכות אנטנה.וכן יכולות ניתוח ספקטרום

  4. מבוא-המשך • הבדיקה נעשית בשיטתFDR (freq domain refl). • עובד בשיטתPORT יחיד. • אופציה למד הספק בתחום הספקים .20Dbm - -50Dbm • אופציה לספקטרום עד 3Ghz (.(S332D • אופציתTransmission Measurement ((.(S332D

  5. מבוא-המשך • תחום תדר לבדיקת כבלים ואנטנטת: 25Mhz - 3Ghz • תחום SWR 1-60 • תחום Return Loss 0-60db • מרחק מדידת תקלה : • עד מאות מטרים בהתאם ל-Set up הבדיקה

  6. תכולת Site Master Spectrum Analyzer Power Meter Site Master Site Master

  7. Antenna Tower שימושים של SITE MASTER Spectrum Analyzer Interference Analyzer Power Meter Return Loss Cable Loss DTF

  8. נתונים כלליים-SITE MASTER • Physical dimensions • Size: 25.4 (w) x 17.8 (h) x 6.10 (d) cm [10 x 7 x 2.4 in] • Weight: ≤ 2.28 kg [5 lbs] • Power • Field Replaceable NiMH battery, ac/dc Adapter ,Car Cigaret.

  9. נתונים כלליים המשך-SITE MASTER • Environmental • Operating Temperature: -10°C to +50°C, humidity 85% or less • Storage Temperature: -20°C to +75°C • Anritsu - Shock, vibration, ESD test…… • Communication Port • RS-232 - 9 pin D-sub,

  10. נתונים כלליים-SITE MASTER • Measurement capabilities • Cable & Antenna Analyzer, 25 MHz - 4GHz • Return Loss/SWR • Cable Loss • Distance-To-Fault • Spectrum Analyzer, 100 KHz - 3.0 GHz– • Dynamic range, +20 dBm to -135 dBm (+23 dBm Max) • Amplitude Accuracy, +/- 0. 5 dB typical (+/- 1 dB max) • RBW, 100 Hz to 1 MHz in 1-3 sequence) • Power Meter • Accuracy, +/- 0.5 dB typical (+/- 1 dB max)

  11. סוגי SITE MASTER

  12. נתונים כלליים המשך-SITE MASTER • התוכנה מבוססת על מחשב אישי Handheld Software Tools מספקת רישום בסיס נתונים לשמירת נתוני מדידה. • את המדידות הנשמרות בזיכרון הפנימי של ה-Site Master ניתן להוריד למחשב אישי באמצעות כבל ה- serial RS232. לאחר שמירתן, ניתן להציג, למדוד או להגביל את התוצאה הגראפית עם סמנים וקווי הגבלה. • ניתן להשוות גרפים היסטוריים עם נתונים עכשוויים, ואת הנתונים המונחים ביסוד ניתן לחלץ ולהשתמש בהם בגיליונות אלקטרוניים למשימות אנליטיות אחרות.

  13. תוכנה יעודית–Handheld Software Tool • התוכנה מבוססת על מחשב אישי Handheld Software Tools מספקת רישום בסיס נתונים לשמירת נתוני מדידה. • את המדידות הנשמרות בזיכרון הפנימי של ה-Site Master ניתן להוריד למחשב אישי באמצעות כבל ה- serial RS232. לאחר שמירתן, ניתן להציג, למדוד או להגביל את התוצאה הגראפית עם סמנים וקווי הגבלה. • ניתן להשוות גרפים היסטוריים עם נתונים עכשוויים, ואת הנתונים המונחים ביסוד ניתן לחלץ ולהשתמש בהם בגיליונות אלקטרוניים למשימות אנליטיות אחרות.

  14. תוכנה יעודית–Handheld Software Tool • תוכנת ה-Handheld Software Tools יכולה להציג מדידות שהתבצעו באמצעות ה-Site Master: • SWR , הפסד החזרה RL, ניחות בכבלים וכו'. • וגם לספק פונקציות אחרות, כגון המרת גרפים לתצוגת תרשימי Smith .

  15. תחזוקה מונעת • התחזוקה המונעת של Site Master כוללת ניקוי מכשיר הבדיקה וניקוי של מחברי ה-RF וכל האביזרים. • נקו את ה- Site Masterבאמצעות מטלית רכה, ללא מוך, • ספוגה במים או במים עם תמיסת ניקוי עדינה. • זהירות: כדי למנוע נזק לתצוגה או למארז, אל תשמשו בחומרי ניקוי או חומרים ממרטים.

  16. תחזוקה מונעת-המשך • התחזוקה המונעת של Site Master כוללת ניקוי מכשיר הבדיקה וניקוי של מחברי ה-RF וכל האביזרים. • נקו את ה- Site Masterבאמצעות מטלית רכה, ללא מוך, • ספוגה במים או במים עם תמיסת ניקוי עדינה. • נקו את מחברי ה-RF ואת הפינים המרכזיים עם מקלון לניקוי אוזניים ספוג באלכוהול מפוגל. בדקו את המחברים ויזואלית.

  17. תחזוקה מונעת-המשך • אסור שאצבעות מחברי ה-N (f) והפינים של מחברי ה-N (m) יהיו שבורים וצריך להיות להם מראה אחיד. אם אינכם בטוחים אם המחברים טובים, מדדו את המחברים כדי לוודא שהם נכונים. • בדקו ויזואלית את כבל(י) יציאת הבדיקה. לכבל יציאת הבדיקה צריך • להיות מראה אחיד, אסור שיהיה מתוח, מפותל, שבור או עם שקעים.

  18. כיול • ה- Site Masterהוא מכשיר נייד לשדה הפועל בתנאים הקשים של סביבת הבדיקה. צריך לבצע כיול OSL (Open-Short-Load). • חיישן טמפרטורה מובנה ב- Site Masterמודיע למשתמש מתי הטמפרטורה הפנימית עברה על חלון דיוק מדידה, והמכשיר ממליץ למשתמש לבצע כיול נוסף כדי לשמור על שלמות המדידה. • לתוצאות כיול מיטביות – ודא שה-Open/Short/Load נמצא בקצה יציאת הבדיקה או כבל ההארכה האופציונאלי. • לכיול אופטימאלי, Anritsu ממליצה על שימוש ברכיבי כיול מדויקים.

  19. אמצעי זהירות ESD • ה-Site Master, כמו מכשירים אחרים עם ביצועים מעולים, רגיש לנזק ESD. לעיתים קרובות מאוד, כבלים קואקסיאליים ואנטנות יוצרים מטען סטאטי שאם נותנים לו להתפרק על ידי חיבור ל-Site Master, הוא עלול להזיק למעגל החשמלי של כניסת ה-Site Master. • מפעילי ה- Site Masterצריכים להיות מודעים לנזק ESD פוטנציאלי ולנקוט בכל אמצעי הזהירות הדרושים. • חשוב לזכור שגם המפעיל עלול לשאת מטען סטאטי שיכול לגרום לנזק. פעולה על פי הנהלים המתוארים בסטנדרטים תבטיח סביבה בטוחה גם עבור הצוות וגם עבור הציוד.

  20. פונקציות ופעולות • ה- Site Masterמיועד במיוחד לסביבות שדה ויישומים הדורשים ניידות. • הוא מסוגל לפעול עד 1.5 שעות ברציפות מסוללה נטענת שניתן להחליפה בשדה, לזמן מוארך. תכונות שימור האנרגיה המובנות מאפשרים להאריך עוד יותר את חיי הסוללה. • ניתן לספק כוח ל- Site Masterגם על ידי מקור חיצוני של 12.5 Vdc

  21. פונקציות ופעולות-המשך • לוח מחברי בדיקה:

  22. סקירת התצוגה

  23. סקירת התצוגה-המשך

  24. סקירת חזית המכשיר • ממשק המשתמש המופעל על ידי תפריטים של ה-Site-M הוא קללשימוש ודורש הכשרה מועטה. • הלחצנים הקבועים בחזית המכשיר משמשים לאתחול תפריטים של פונקציות ספציפיות. • יש ארבעה לחצני פונקציה קבועים הממוקמים מתחת לתצוגה:Mode (מצב), Frequency/Distance (תדר/מרחק), Amplitude (אמפליטודה) ו-Measure/Display (מדידה/תצוגה)

  25. סקירת חזית המכשיר-המשך • יש שבע-עשרה לחצני מקלדת קבועים הממוקמים מימין לתצוגה. • שנים-עשר מלחצני המקלדת הקבועים מבצעים יותר מפונקציה אחת, על פי המצב הנוכחי של ההפעלה. • הלחצנים הדו-תכליתיים מתויגים בפונקציה אחת בשחור ופונקציה אחרת בכחול • יש גם שישה לחצנים משתנים שמשנים את הפונקציה על פי בחירת המצב הנוכחי. פונקציית הלחצן הנוכחית מצוינת באזור תפריט הלחצנים המשתנים מימין לתצוגה

  26. סקירת חזית המכשיר-המשך

  27. לחצן פונקציה-MODE • MODE(מצב)פתיחת תיבת בחירת המצב. השתמשו בלחצן החץ מעלה/מטה כדי לבחור מצב. לחצו על הלחצן ENTER כדי ליישם.

  28. יחידות המדידה-UNITS • יחס גלים עומדים SWR • הספק W • יחידת הספק50-600Dbm • יחוס db

  29. מקשים משתנים • כל לחצן מקלדת פותח סדרה של בחירות מקשים משתנים. לכל אחד מהמקשים המשתנים יש אזור תווית לחצן בחלון התצוגה. התווית מזהה את הפונקציה של כל לחצן משתנה עבור בחירת המצב הנוכחי.

  30. רשימת סמלים • רשימה סמלים בהם נעשה שימוש כחיוויי בחלון ה-LCD

  31. עבודה מעשית

  32. הפעלה ראשונית • בדיקה עצמית: • הפעל את המכשיר. • המכשיר יבצע Self Test ראשוני: • המכשיר מוכן לעבודה

  33. מצב נתח אנטנות וכבלים • בחירת תדר: • כדי לבחור ידנית את טווח התדרים עבור כיול OSL או FlexCal • המכשיר מוכן לעבודה

  34. מצב נתח אנטנות וכבלים-המשך • המכשיר מוכן לעבודה

  35. כיול • שיטות כיול: • לקבלת תוצאות מדויקות, יש לכייל את המכשיר לפני ביצוע כל מדידה. יש לכייל מחדש בכל פעם שתדר ההגדרה משתנה, הטמפרטורה עוברת את טווח טמפרטורת הכיול או כאשר כבל הארכת יציאת הבדיקה מוסר או מוחלף. • אם ייעשה שימוש בכבל הארכת יציאת הבדיקה, יש לכייל את ה-Site Master כאשר כבל הארכת יציאת הבדיקה במקום .

  36. כיול-המשך • הליכי כיול OSL

  37. כיול-המשך • כיול מודול-InstaCal

  38. מבוא למדידות • בתקשורת אלחוטית, אנטנות השידור והקליטה מחוברות לרדיו דרך קו שידור. קו שידור זה הוא בדרך כלל כבל קואקסיאלי או waveguide. • להלןדוגמא של מערכת קו הזנת שידור אופיינית:

  39. סוגי מדידות • הפסד החזרה RL-סריקת מערכת :מדידה המתבצעת כאשר האנטנה מחוברת בקצה קו השידור. המדידה מספקת ניתוח של איך הרכיבים השונים של המערכת פועלים זה על זה ומספקת הפסד החזרה RL של המערכת כולה. • Distance To Fault – סריקת עומס : מדידה המתבצעת כשהאנטנה מנותקת ומוחלפת בעומס מדויק של 50Ω בקצה קו השידור. מדידה זו מאפשרת ניתוח של הרכיבים השונים של מערכת קו ההזנה במצב DTF. • סריקת הפסד כבלים :מדידה המתבצעת כשמחובר short בקצה קו השידור. מצב זה מאפשר ניתוח של הפסד האותות דרך קו השידור ומזהה את הבעיות במערכת

  40. הגדרות ראשוניות לפני מדידה • יש לקבוע את המידע לפני מדידת סריקת קו: • -טווח תדירות מערכת,להגדרת תדירות הסריקה (F1start-F2stop). • -סוג הכבל, להגדרת מאפייני הכבל עבור מדידות.DTF • -אורך ה-Cable , להגדרת המרחק עבור מדידות DTF

  41. מדידת הפסד-החזרת מערכת • מדידת הפסד החזרת מערכת מאמתת את ביצועי מערכת קו הזנת השידור כאשר האנטנה מחוברת בקצה קו השידור. • ציוד הנבדק-קו הזנת שידור עם אנטנה:

  42. מדידת הפסד-החזרת מערכת המשך • הערה: האנטנה חייבת להיות מחוברת בקצה קו הזנת השידור כאשר מבצעים מדידת הפסד החזר מערכת. דוגמא לעקיבה של מדידת הפסד החזר מערכת • המכשיר מוכן לעבודה הפסד החזרה RL הגדול מ-15 דציבלים הוא ה-passband של ערכת האנטנה.

  43. מדידת הפסד כבלים • בדיקת הפסד של קו הזנת השידור מאמתת את רמת ניחות האות של מערכת הכבלים ביחס לספציפיקציה. • ניתן לבצע בדיקה זו כאשר ה-Site Master במצב Freq-Cable Loss

  44. מדידת הפסד כבלים-המשך • דוגמא לעקיבה אופיינית של מדידת הפסד כבלים של קו שידור

  45. מדידת קו DTF • בדיקת קו השידור DTF מאמת את ביצועי הרכבת קו השידור ורכיביו ומזהה את מיקומי הליקויים במערכת קו השידור. הבדיקה קובעת את ערך הפסד ההחזרה RL עבור כל זוג מחברים, ורכיב כבל.כדי לבצע בדיקה זו, נתקו את האנטנה וחברו את העומס בקצה קו השידור

  46. מדידת קו -DTFהמשך • דוגמא של עקיבה של מדידת הפסד החזרת DTF אופיינית הסמן M1 מסמן את המחבר הראשון, הקצה של כבל הארכת יציאת הבדיקה. הסמן M2 מסמן את כבל המגשר הראשון. הסמן M3 מסמן את קצה הכבל המזין העיקרי. הסמן M4 הוא העומס בקצה קו השידור הכולל.

  47. מדידת אנטנה • מדידת הפסד ההחזרה RL של האנטנה מאמתת את ביצועי אנטנות השידור והקליטה. ניתן להשתמש במדידה זו כדי לנתח את הביצועים של האנטנה לפני ההתקנה. ניתן לבדוק את האנטנה עבור כל טווח התדרים או לבדוק טווח תדרים מסוים.

  48. מדידת אנטנה-המשך • דוגמא לעקיבה של מדידת הפסד החזר אנטנה הפסד החזרה RL מרבי =-20log (vswr-1) (vswr+1)

  49. מדידת הספק • ה-Site Master מבצע מדידות הספק ב-dBm או בוואטים. • בחירת המצב Power Meter : • לחץ על הלחצן MODE ובחר מצב Power Meter. • הגדרת טווח תדרי המדידה: • ניתן להגדיר את הפרמטרים של טווח תדרי המדידה ידנית או אוטו'. • הצגת הספק יחסי: • ניתן לבחור הספק יחסי דרך התפריט AMPLITUDE .

  50. מדידת בידוד • אופציית Transmission Measurementמספקת את היכולת לבצע מדידות של שתי יציאות של מכשירים פאסיביים . מקור האות המסופק אינו אחיד, עם יציאת הספק של בערך-10dBm. • מדידת מכשירים אקטיביים: • ניתן גם למדוד מגברים עם Option 21, בתנאי שמנחת חיצוני מותקן בין יציאת ה-RF Out (יציאת RF)והכניסה של המגבר. הערך של המנחת תלוי ברמת אות הכניסה לתוך המגבר הדרושה ועקבו אחר הוראות הכיול.
