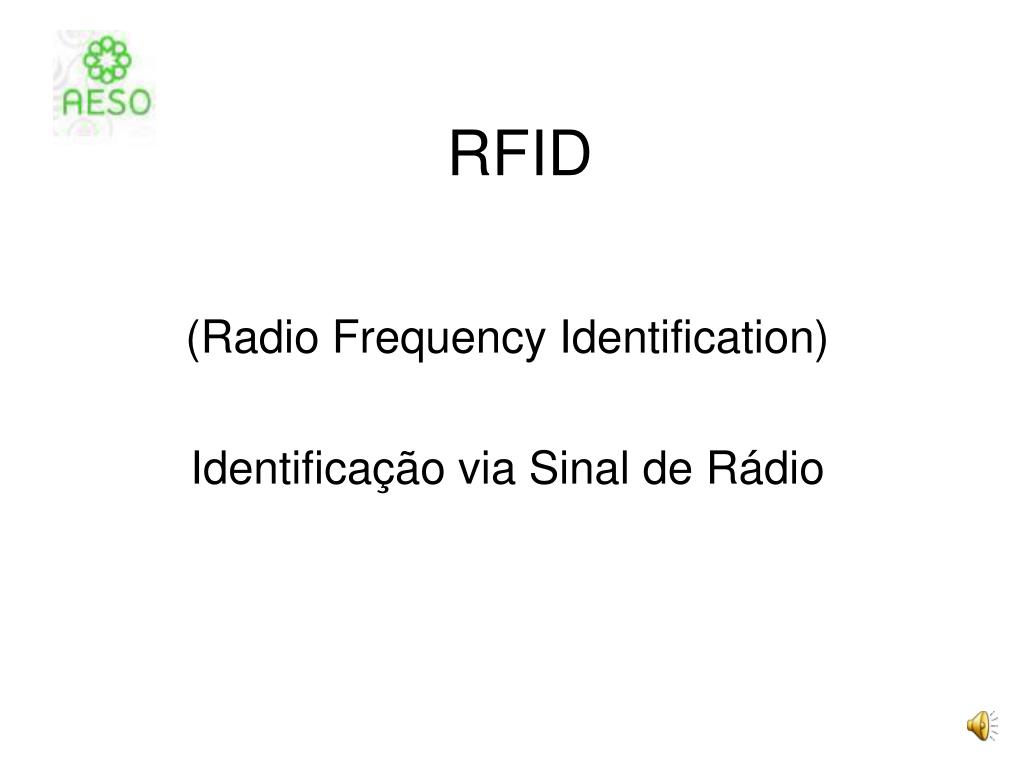

  1. RFID (Radio Frequency Identification) Identificação via Sinal de Rádio

  2. RFID • O que é? • É um sistema de identificação a distância, usando ondas de rádio como meio físico entre o objeto a ser identificado e um equipamento receptor.

  3. RFID ETIQUETA RFID  CÓDIGO DE BARRAS 

  4. RFID • Como funciona? • Ondas de rádio incidindo sobre um objeto metálico refletem parte da onda incidente. Esta é uma observação que quase todos já constataram. Basta se deslocar perto da antena de TV para ver como a imagem muda. • O pesquisador Stockman (1948) desenvolveu um método modulação de ondas refletidas (backscatter).

  5. RFID • A modulação backscattering é obtida pelo controle da carga da antena, segundo estudos desenvolvidos por Koelle, Depp e Freyman em 1975.

  6. RFID Onda de rádio transmitida* READER TAG** Onda refletida *near-field (indução) ou far-field (irradiação) ** já viram este tag em algum livro, nas livrarias?

  7. RFID • A arquitetura do RFID contém, minimamente: • o tag, • o reader e • o RNC (Reader Network Controller), além da aplicação que pode estar rodando em servidores.

  8. RFID • O uso do RFID é semelhante ao do Código de Barras. • O RFID ainda é muito caro em relação ao Código de Barras mas, em breve, alcançará um custo/benefício que justifique seu uso, principalmente em aplicações de Supermercado e Atacados.

  9. RFID • Preços da etiqueta RFID • Em 2003 = US$ 2,00 • Em 2005 = US$ 0,50 • Em 2008 = US$ 0,05 previsto para encomendas de 1 milhão de etiquetas

  10. RFID • Existem três tipos básicos de tags: • O tag passivo, que só reflete a onda recebida, modulada pelo código que o identifica, retificando a onda de rádio recebida para alimentar seus eletrônicos. • O tag ativo, que possui um chip e bateria para seu funcionamento e possui um transmissor de RF. Melhor mas muito mais caro. • O tag semi-passivo também usa bateria mas utiliza o backscattering como meio físico.

  11. RFID • Tipos de etiquetas • Além do tipo já visto existem • Tipo prego • Ampola de vidro (~10mm de comprimento) • disco

  12. RFID • Maneiras de aplicar a etiqueta: • Colado no produto • Em forma de pulseira • Sob a pele, no ombro, entre o polegar e o indicador, etc. (já existe um cidadão que fez isto) • Preso na orelha do boi • Etc.

  13. RFID • Desvantagens: • Alcance • Interferência Reader-tag e Reader-Reader • Custo • Falta de padronização, provocando dependência de um único fornecedor

  14. RFID • Utilizações: • Identificação de acesso de empregados. • Transporte. • Pagamento eletrônico. • Hospitais (admissão do paciente, exames, cuidados, recuperação, alta e cobrança)

  15. RFID

  16. RFID • Esforços de padronização: • ISO-14443, crachás de proximidade. • European Article Numbering (EAN) e Uniform Code Council (UCC), ou GS1, padronizaram a faixa de freqüência em UHF. • Electronic Product Code (EPC), um padrão mundial para etiquetas (tags), sendo desenvolvido pela EPC Global Inc.

  17. RFID Bons Estudos! albuquerque@ieee.org
