  1. TahapanMembuat ERD

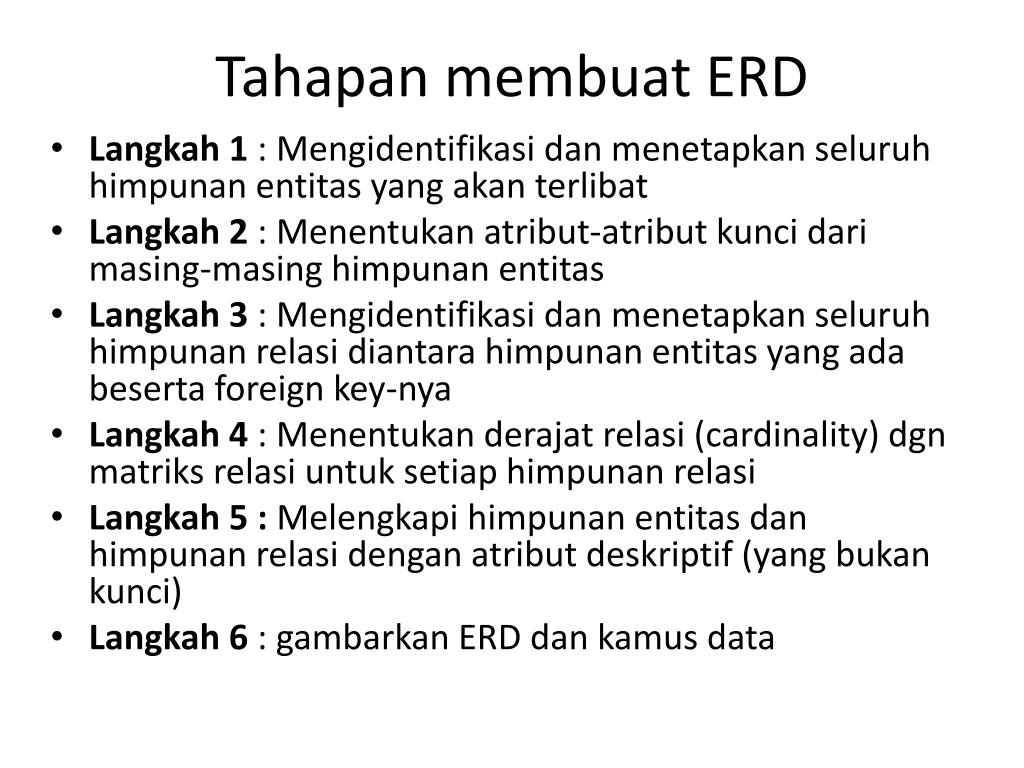

  2. Tahapanmembuat ERD • Langkah 1 : Mengidentifikasidanmenetapkanseluruhhimpunanentitas yang akanterlibat • Langkah 2 : Menentukanatribut-atributkuncidarimasing-masinghimpunanentitas • Langkah 3 : Mengidentifikasidanmenetapkanseluruhhimpunanrelasidiantarahimpunanentitas yang adabeserta foreign key-nya • Langkah 4 : Menentukanderajatrelasi (cardinality) dgnmatriksrelasiuntuksetiaphimpunanrelasi • Langkah 5 : Melengkapihimpunanentitasdanhimpunanrelasidenganatributdeskriptif (yang bukankunci) • Langkah 6 : gambarkan ERD dankamus data

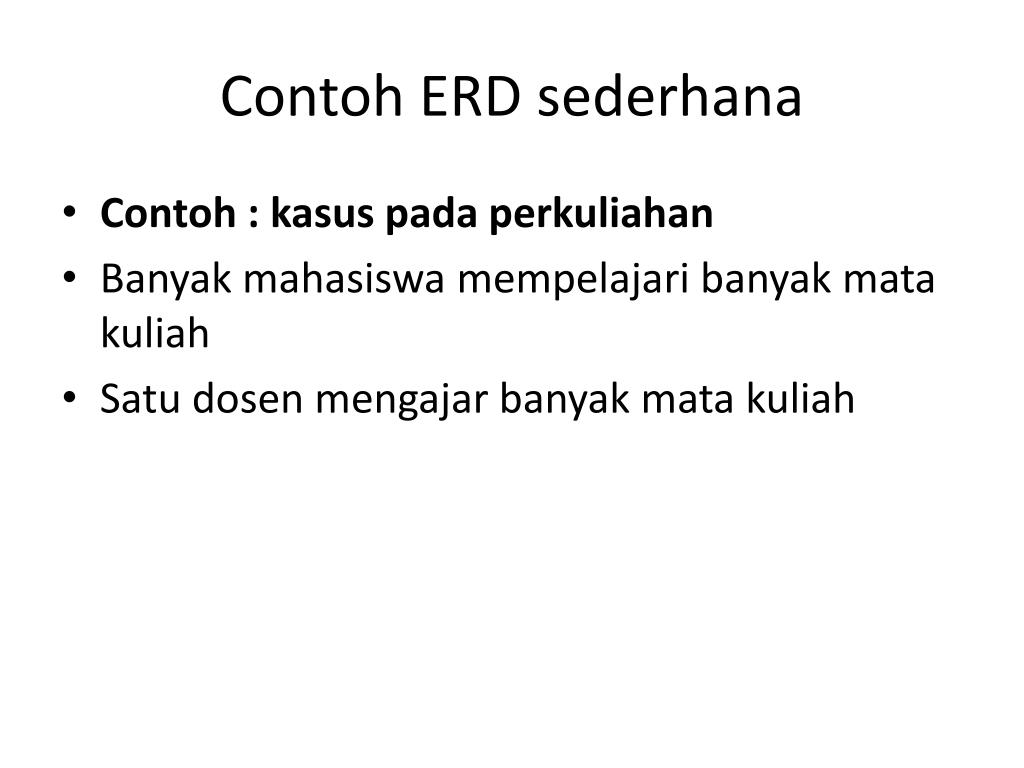

  3. Contoh ERD sederhana • Contoh : kasuspadaperkuliahan • Banyakmahasiswamempelajaribanyakmatakuliah • Satudosenmengajarbanyakmatakuliah

  4. Tahapanpembuatan ERD • Langkah1 : Mengidentifikasidanmenetapkanseluruhhimpunanentitasyang akanterlibat

  5. Langkah 2 : Menentukanatribut-atributkuncidarimasing-masinghimpunanentitas

  6. Langkah 3 : Mengidentifikasidanmenetapkanseluruhhimpunanrelasidiantarahimpunanentitas yang adabesertaforeign key-nya

  7. Langkah 4 : Menentukanderajatrelasi (cardinality) dgnmatriksrelasiuntuksetiaphimpunanrelasi

  8. Langkah 5 : Melengkapihimpunanentitasdanhimpunanrelasidenganatributdeskriptif (yang bukankunci)

  9. Langkah6 : membuat ERD dankamus data • Padasistem yang ruanglingkupnyalebardankompleks, penggambaranatribut-atributdalamERD seringkalimalahmengganggutujuan yang ingindicapai. OlehkarenaitudapatdinyatakandalamKamus Data • Kamusdata berisidaftaratribut yang diapittanda ‘{‘ dan ‘}’. • Atributyang merupakankuncidigarisbawahi

  10. Kamus data : • Mahasiswa= {nomhs, nama, alamat} • Kuliah= {kdmtk, namamtk, sks} • Dosen= {kodedosen, nama} • Mempelajari= {nomhs, kdmtk, nilai} • Mengajar= {kdmtk, kodedosen, jam, ruang}

  11. Contoh lain : • A. Permasalahan: • Membuatdatabase yang sederhanauntuksuatusisteminformasiakademis.

  12. B. Tahap 1: Penentuan Entities • mahasiswa: menyimpansemuainformasipribadimengenaisemuamahasiswa • dosen: menyimpansemuainformasipribadimengenaisemuadosen • mata_kuliah: menyimpan semua informasi mengenai semua mata kuliah yang ditawarkan • ruang: menyimpan semua informasi mengenai ruang kelas yang digunakan

  13. C. Tahap 2: Penentuan Attributes • mahasiswa: • nim: nomorindukmahasiswa (integer) PK • nama_mhs: namalengkapmahasiswa (string) • alamat_mhs: alamat lengkap mahasiswa (string) • dosen: • nip: nomorindukpegawai (integer) PK • nama_dosen: namalengkapdosen (string) • alamat_dosen: alamatlengkapdosen (string)

  14. mata_kuliah: • kode_mk: kodeuntukmatakuliah (integer) PK • nama_mk: namalengkapmatakuliah (string) • deskripsi_mk: deskripsisingkatmengenaimatakuliah (string) • ruang: • kode_ruang: kodeuntukruangkelas (string) PK • lokasi_ruang: deskripsisingkatmengenailokasiruangkelas (string) • kapasitas_ruang: banyaknyamahasiswa yang dapatditampung (integer)

  15. D. Tahap 3: PenentuanRelationships

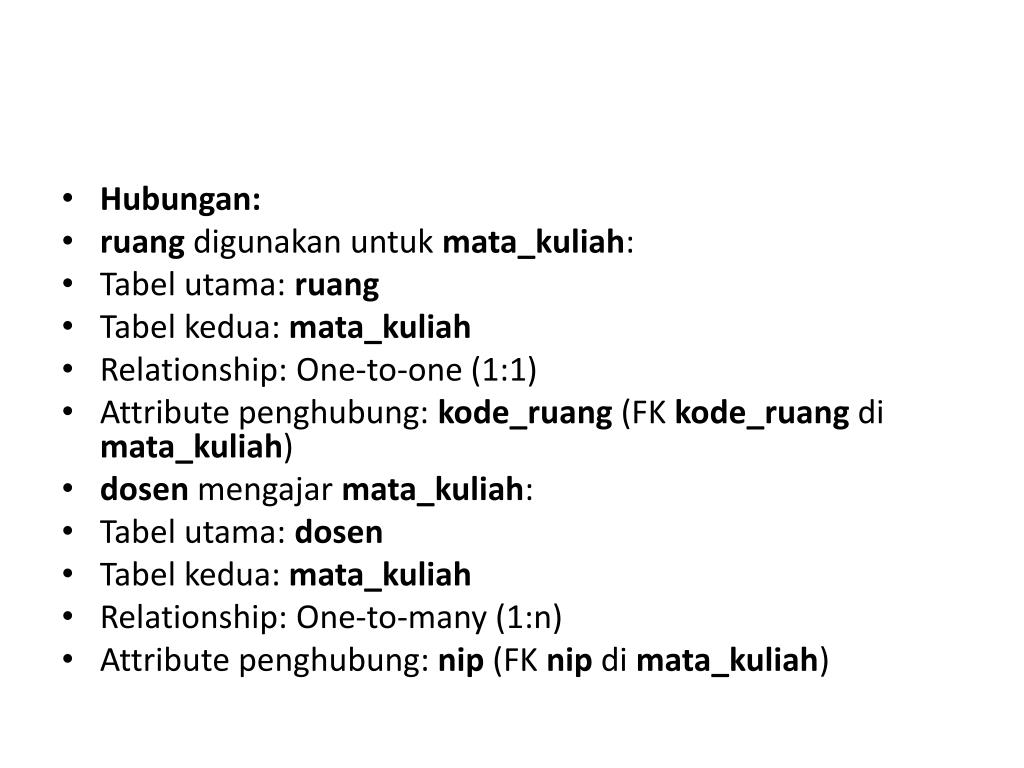

  16. Hubungan: • ruang digunakan untuk mata_kuliah: • Tabelutama: ruang • Tabelkedua: mata_kuliah • Relationship: One-to-one (1:1) • Attribute penghubung: kode_ruang (FK kode_ruangdimata_kuliah) • dosenmengajarmata_kuliah: • Tabelutama: dosen • Tabelkedua: mata_kuliah • Relationship: One-to-many (1:n) • Attribute penghubung: nip (FK nip di mata_kuliah)

  17. mahasiswamengambilmata_kuliah: • Tabelutama: mahasiswa, mata_kuliah • Tabelkedua: mhs_ambil_mk • Relationship: Many-to-many (m:n) • Attribute penghubung: nim, kode_mk(FK nim, kode_mkdimhs_ambil_mk) • dosenmembimbingmahasiswa: • Tabelutama: dosen • Tabelkedua: mahasiswa • Relationship: One-to-many (1:n) • Attribute penghubung: nip (FK nipdimahasiswa)

  18. E. Tahap 4: Pembuatan ERD • EER (Enhanced Entity Relationship) Diagram:

  19. ER Diagram alternatif:

  20. TahapanpembuatanER-D lanjut
