  1. Deformaciones plásticas Pliegues

  2. ¿Qué son los pliegues? Los pliegues son ondulaciones que se originan en las rocas al ser sometidas a esfuerzos de compresión.

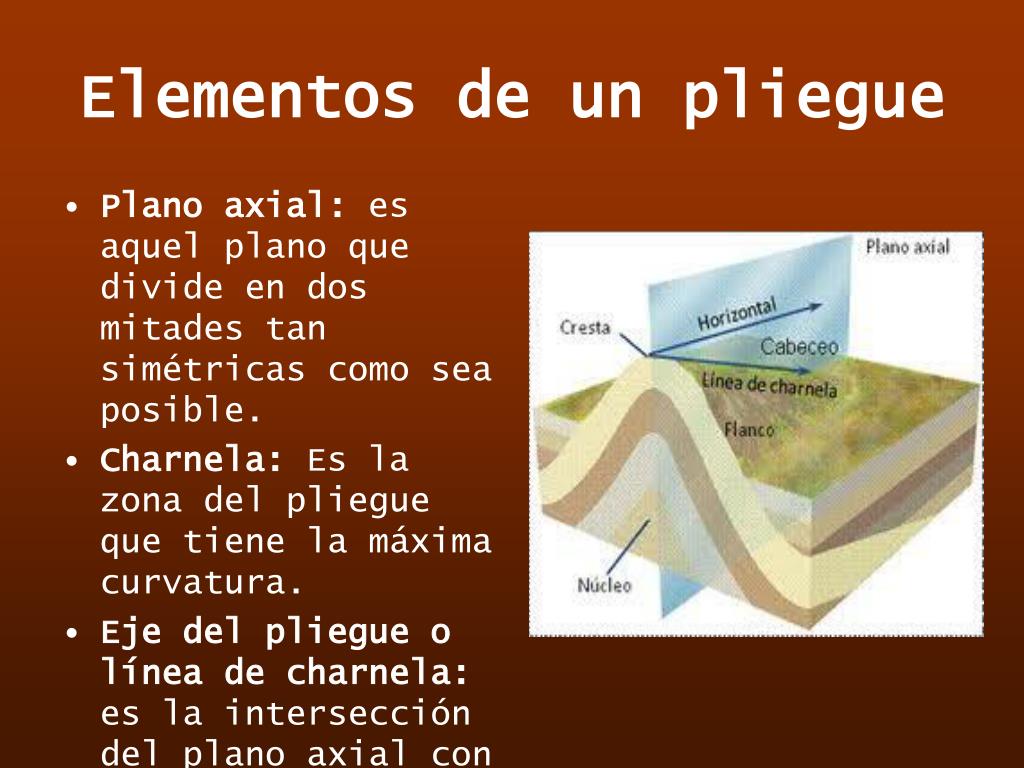

  3. Elementos de un pliegue • Plano axial: es aquel plano que divide en dos mitades tan simétricas como sea posible. • Charnela: Es la zona del pliegue que tiene la máxima curvatura. • Eje del pliegue o línea de charnela: es la intersección del plano axial con la charnela.

  4. Flancos: Son los laterales del pliegue situados a ambos lados de la charnela • Núcleo: Es la zona más interna de un pliegue

  5. Tipos de pliegues • Según la edad relativa de los materiales: -Anticlinal: Pliegue que tiene en el núcleo los materiales mas antiguos -Sinclinal: Pliegue que tiene en el núcleo los materiales más modernos • Según la posición de su plano axial: -Recto: Pliegue cuyo plano axial buza 90º aproximadamente

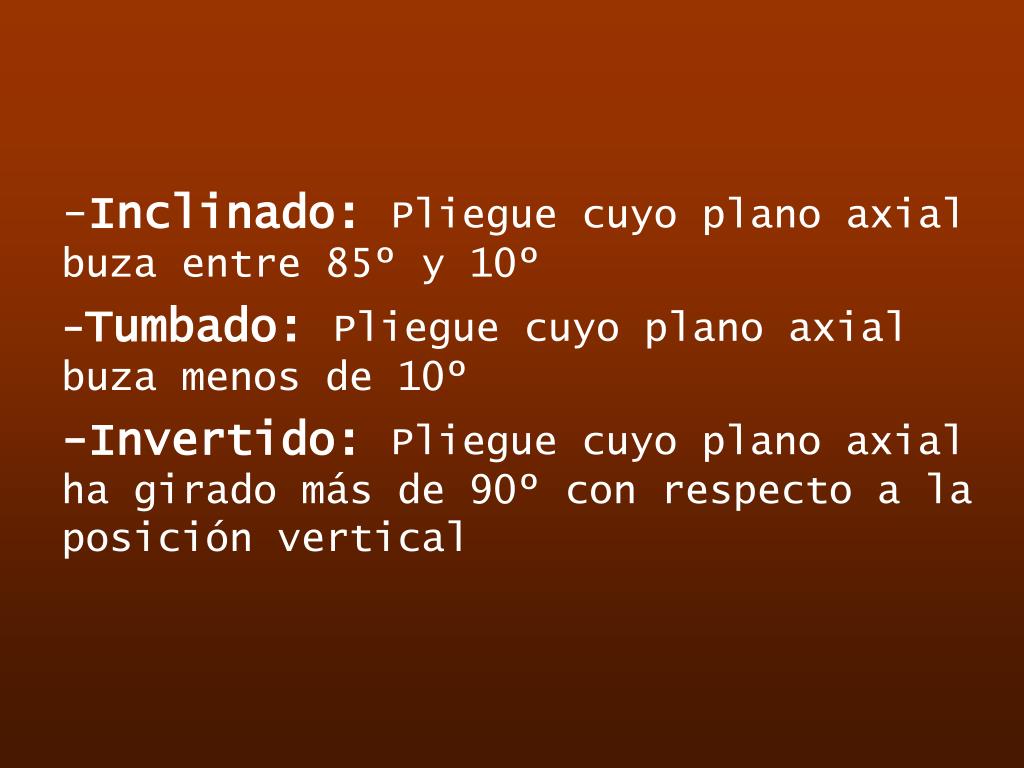

  6. -Inclinado: Pliegue cuyo plano axial buza entre 85º y 10º -Tumbado: Pliegue cuyo plano axial buza menos de 10º -Invertido: Pliegue cuyo plano axial ha girado más de 90º con respecto a la posición vertical

  7. Según su simetría: -Simétrico:El plano axial divide al pliegue en dos mitades aproximadamente simétricas -Asimétrico:El plano axial divide al pliegue en dos mitades claramente no simétricas.

  8. Asociaciones de pliegues Los pliegues no suelen aparecer aislados sino que a un anticlinal le sigue un sinclinal y viceversa El conjunto de estratos plegados adopta la forma característica de un anticlinal se denomina anticlinorio y si adopta la forma de un sinclinal al conjunto se le denomina sinclinorio

  9. Una asociación de pliegues

  10. FIN
