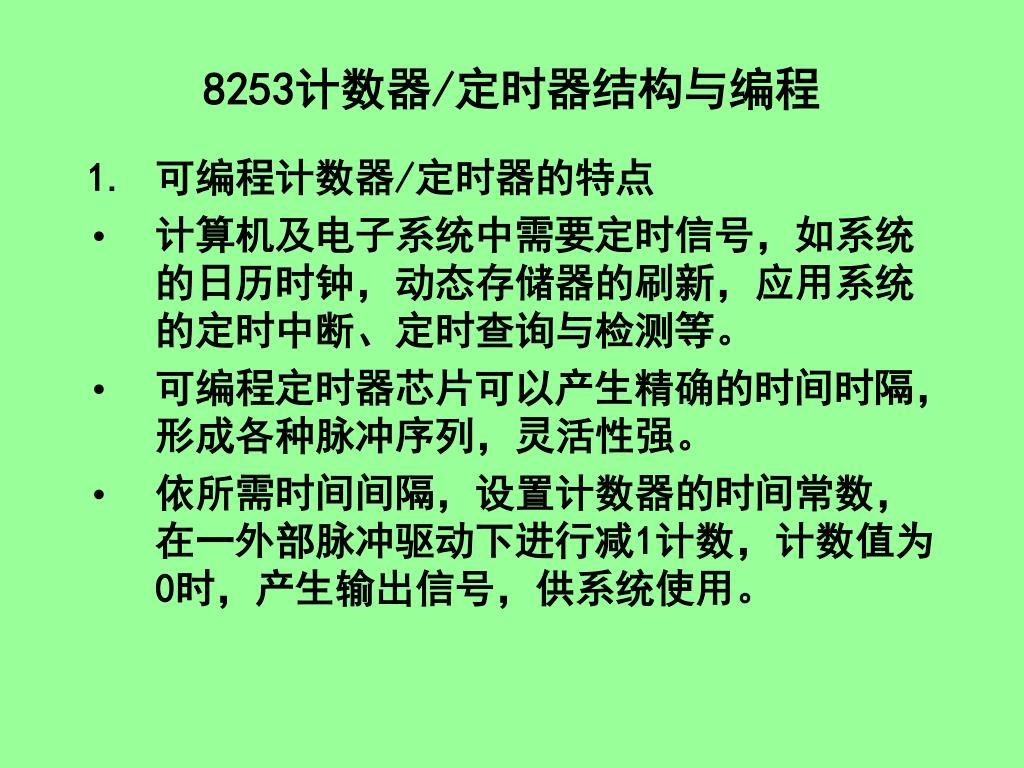

  1. 8253计数器/定时器结构与编程 • 可编程计数器/定时器的特点 • 计算机及电子系统中需要定时信号，如系统的日历时钟，动态存储器的刷新，应用系统的定时中断、定时查询与检测等。 • 可编程定时器芯片可以产生精确的时间时隔，形成各种脉冲序列，灵活性强。 • 依所需时间间隔，设置计数器的时间常数，在一外部脉冲驱动下进行减1计数，计数值为0时，产生输出信号，供系统使用。

  2. 8253逻辑框图

  3. 8253编程模型

  4. 8253操作与编址

  5. 8253控制字格式 D7 D6 D5 D4 D3 D2 D1 D0

  6. 8253工作方式 （6种） • 方式0：计数结束时发中断 (MODE 0) CLOCK WRn# n=4 4 3 2 1 0 OUTPUT(中断） WRm# GATE OUTPUT(中断） m=4 5 4 3 2 1 0

  7. 8253工作方式 （6种） • 方式1：可编程单稳电路 (MODE 1) CLOCK WRn# GATE(TRIGGER) 4 3 2 1 0 OUTPUT GATE(TRIGGER) OUTPUT 4 3 2 4 3 2 1 0

  8. 8253工作方式 （6种） • 方式2：可变频率脉冲发生器 (MODE 2) CLOCK WRn# n=4 n=3 4 3 2 1 0(4) 3 2 1 0(3) 2 1 0 OUTPUT 0 0(3) 3 2 1 0(3) 2 1 0(3) 2 1 OUTPUT GATE (RESET)

  9. 8253工作方式 （6种） • 方式3：方波发生器 (MODE 3) CLOCK 4 3 2 1 0(4) 3 2 1 0(4) 3 2 1 0 OUTPUT n=4 n=3 n=4 OUTPUT n=5 0(5) 4 3 2 1 0(5) 4 3 2 1 0(5) 4 3 2 1 0(4) 3 2 1 0 OUTPUT n=4 GATE (RESET)

  10. 8253工作方式 （6种） • 方式4：软件触发选通 (MODE 4) CLOCK WRn# n=4 0 4 3 2 1 OUTPUT LOADn n=4 GATE 4 4 3 2 1 0 OUTPUT

  11. 8253工作方式 （6种） • 方式5：硬件触发选通 (MODE 5) CLOCK GATE 0 4 3 2 1 OUTPUT(n=4) GATE 4 3 4 3 2 1 0 OUTPUT
