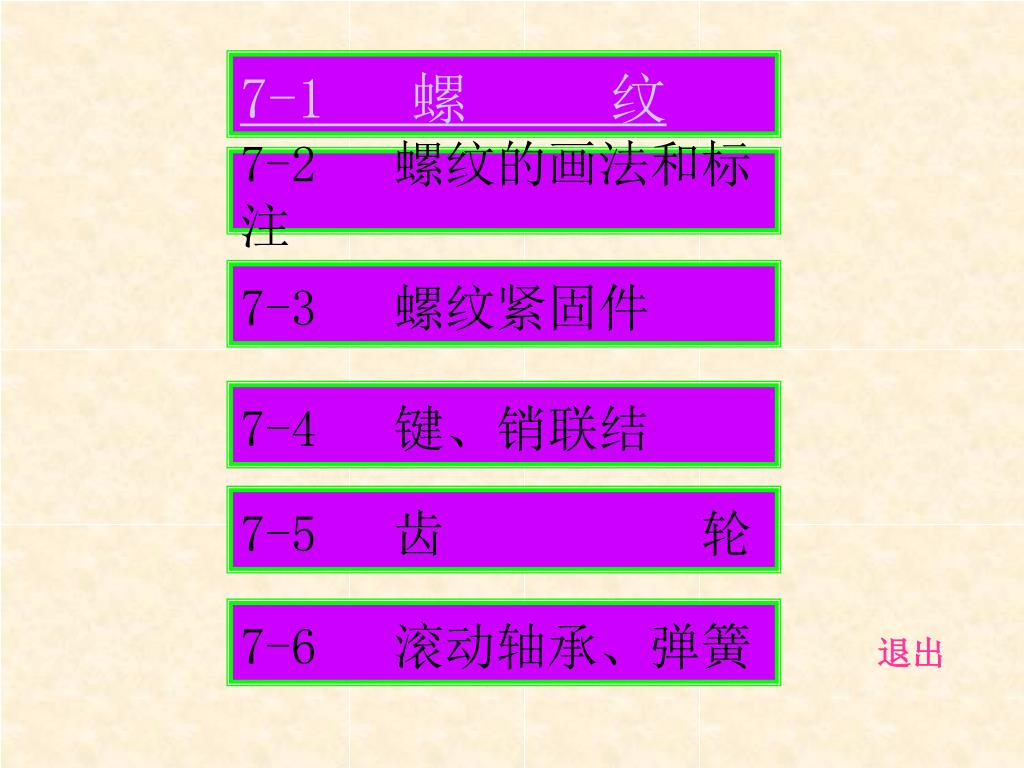

  1. 7-1 螺 纹 7-2 螺纹的画法和标注 7-3 螺纹紧固件 7-4 键、销联结 7-5 齿 轮 7-6 滚动轴承、弹簧 退出

  2. 7-1 螺纹 一、螺纹加工方法 1、 外螺纹加工方法 车削外螺纹：工件绕轴线作等速回转运动，刀具沿轴线作等速移动且切入工件一定深度即能切削出螺纹。 返回本章界面

  3. 2、 内螺纹加工方法 方法1 车削内螺纹：工件绕轴线作等速回转运动，刀具沿轴线作等速移动且切入工件一定深度 方法2 丝锥攻丝：先用钻头钻孔，再用丝锥攻丝，钻孔深度较深于螺纹长度 返回本章界面

  4. 二、螺纹的结构 螺纹的凸起部分称为牙顶，沟槽部分称为牙底。为了螺纹在安装时，防止端部损坏，在螺纹的起始处加工成锥形的倒角或球形的倒圆。在螺纹的结束处有收尾或退刀槽。 返回本章界面

  5. 三、螺纹的结构要素 1、牙型：三角形、梯形、锯齿形和方形等 2、直径：大径、中径和小径 3、线数：单线和多线 4、螺距和导程 5、旋向：左旋和右旋 返回本章界面

  6. 四、螺纹的种类 1. 普通螺纹（M） 普通螺纹是常用的连接螺纹，牙型为三角形，牙型角为60°，螺纹特征代号为M。普通螺纹又分为粗牙和细牙两种，它们的代号相同。一般连接都用粗牙螺纹。当螺纹的大径相同时，细牙螺纹的螺距和牙型高度比粗牙小，因此细牙螺纹适用于薄壁零件的连接。 返回本章界面

  7. 2. 英制管螺纹 ( G、R、RP、RC ) 管螺纹主要用于连接管子，牙型为三角形，牙型角为55°，管螺纹分两类： （1）非螺纹密封的管螺纹 螺纹种类为G，其内、外螺纹均为圆柱螺纹，内外螺纹旋合无密封能力，常用于电线管等不需要密封的管路中的连接。 （2）螺纹密封的管螺纹 螺纹种类代号有三种：圆锥外螺纹为R；圆锥内螺纹为RC；圆柱内螺纹为RP。这种螺纹可以是圆锥内螺纹与圆锥外螺纹相连接；也可是圆柱内螺纹和圆锥外螺纹相连接，其内、外螺纹旋合后有密封能力，常用于水管、煤气管、润滑油管等。

  8. 3. 梯形螺纹 ( Tr) 梯形螺纹为常用的传动螺纹，牙型为等腰梯形，牙型角为30°，螺纹种类代号为Tr。

  9. 4、锯齿形螺纹 (S) 锯齿形螺纹是一种受单向力的传动螺纹，牙型为不等腰梯形，一侧边牙型角为30°，另一边牙型角为3°，螺纹种类代号为S。 返回本章界面

  10. 7-2 螺纹的画法和标注 1、外螺纹的画法： 大径粗实线，小径细实线，在投影为圆的视图中表示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈，倒角的圆咳省略不画。一般近似地取小径=0.85大径 返回本章界面

  11. 2.内螺纹的画法 返回本章界面

  12. 3. 内外螺纹连接画法 返回本章界面

  13. 3、螺纹的代号及标注 1）普通螺纹：普通螺纹的牙型代号为“M”，其直径、螺距可查附表得知。 标注格式：M10×1-LH-5g6g-S M——螺纹代号（普通螺纹） 10——公称直径10mm 1——螺距1mm（细牙螺蚊标螺距，粗牙螺纹不标） LH——旋向左旋（右旋不标注） 5g——中径公差带代号（5g） 6g——顶径公差带代号（6 g） S——旋合长度代号（短旋合长度） 返回本章界面

  14. M10LH-7H-L M10-5g6g M10×1.5-g6g 普通螺纹的标注 （1）普通螺纹从大径处引出尺寸线，按标注尺寸的形式进行标; (2）普通螺纹的公称直径为螺纹的大径;粗牙普通螺纹不标注螺距，细牙普通螺纹必须注明螺距；（3）右旋螺纹不标注，左旋螺纹标注代号“LH”;（4）普通螺纹必须标注螺纹的公差带代号，公差等级在前，基本偏差代号在后。中径和顶径的公差带代号不同时，先注中径、后注顶径的;（5）旋合长度是指两个相互旋合的螺纹，沿螺纹轴线方向相互旋合部分的长度。普通螺纹公差带按短（S）、中（N）、长（L）三组旋合长度给出了精密、中等及粗糙三种精度；旋合长度为中等时，可省略旋合长度代号N。

  15. Tr40×14(P7)LH s40×7 梯形螺纹与锯齿形螺纹的标注 梯形螺纹与锯齿形螺纹：梯形螺纹的代号为“Tr”，锯齿形螺纹的代号为“S”。标注格式为： Tr40×14（p7）LH-8e-L Tr40——梯形螺纹，公称直径40mm 14（p7）——导程14mm螺距mm LH——左旋 8e——中径公差带代号 L——长旋合长度 如果是单线只标注螺距，右旋不标注，中等旋合长度不标注。

  16. 管螺纹的标注 管螺纹：管螺纹只注牙型符号、尺寸代号和旋向。 标注格式为： G1（右旋不标注） G——管螺纹代号 1——尺寸代号1英寸 管螺纹的尺寸代号不是螺纹的大径，而是管子孔径的近似值，管螺纹的大径、小径和螺距查表可知。 返回本章界面

  17. 7-3 螺纹紧固件 一、常用螺纹紧固件

  18. 六角头螺栓一A和B级 GB/T 5782—2000 螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝M12，公称长度l=60mm 双头螺柱（ bm＝1.25 d） GB/T 897—1988 螺柱GB/T 897 M12×50 表示B型双头螺柱，两端均为粗牙普通螺纹，螺纹规格d=M12，公称长度l＝50mm 开槽沉头螺钉 GB/T 68—2000 螺钉GB/T 68 Ml0×60 表示开槽沉头螺钉，螺纹规格d=M10，公称长度l=60mm l型六角螺母—A和B级 GB/T 6170—2000 螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格D=M12 平垫圈—A级 GB/T 97.1—1985 垫圈GB/T 97.1 12 表示A级平垫圈，公称尺寸（螺纹规格）d＝12mm，性能等级为140HV级 二、螺纹紧固件的标记与图例 返回本章界面

  19. 三、螺栓连接比例画法 单击图片演示动画 返回本章界面

  20. 螺柱连接的装配过程 单击图片演示动画 返回本章界面

  21. 四、双头螺柱的连接简化画法 返回本章界面

  22. 双头螺柱的连接 单击图片演示动画 返回本章界面

  23. 五、螺钉连接画法 单击图片演示动画 返回本章界面

  24. 7-4 键、销联结 一、键的种类 平键 半圆键 钩头楔键 返回本章界面

  25. 普通平键 GB/T 1096－1979 b＝18mm，h＝11mm，L＝100mm的A型普通平键： 键18×100 GB/T 1096－1979 （A型平键可不标出A，B型或C型则必须在规格尺寸前标出B或C） 半圆键 GB/T 1099—1979 b＝6mm，h＝10mm，dl＝25mm，L＝24.5mm的半圆键： 键6×25 GB/T 1099一1979 钩头楔键 GB/T 1565一1979 b＝18，h=11mm，L＝100mm的钩头楔键： 键18×100 GB/T 1565—1979 二 键的标准编号、图例和标记示例 返回本章界面

  26. 三 、键联结的画法 普通平键的两侧面为工作面，因此连接时，平键的两侧面与轴和轮毂键槽侧面之间相互接触，没有间隙，只画一条线。而键与轮毂的键槽顶面之间是非工作面，不接触，应留有间隙，画两条线。 返回本章界面

  27. 键联结装配过程 单击图片演示动画 返回本章界面

  28. b t1 h t d+t1 d-t d b b L d1 h d+t1 d1 d-t d d 四、 半圆键联结的画法 返回本章界面

  29. 五、销联结 1、销的种类与作用 销常用来连接和固定零件，或在装配时起定位作用。 圆柱销 圆锥销 返回本章界面

  30. 圆柱销 GB/T 119.1—2000 公称直径d＝10mm,长度l=30mm，材料为35钢，热处理硬度28~38 HRC，表面氧化处理的A型圆柱销： 销 GB/T 119.1 6m10×30 圆锥销 GB/T 117—2000 公称直径d＝10mm，公称长度l＝60mm，材料为35钢，热处理硬度28－38 HRC，表面氧化处理的A型圆锥销： 销 GB/T 117 10×60 开口销 GB/T 91——2000 公称直径d＝mm，长度l＝50mm，材料为低碳钢，不经表面处理的开口销； 销 GB/T 91 5×50 2、 销的标准编号、图例和标记示例 返回本章界面

  31. 销的连接的画法 返回本章界面

  32. 开口销的联结画法 返回本章界面

  33. 7-5 齿 轮 一 、 齿轮种类与作用 （1）圆柱齿轮：用于两平行轴之间的传动； （2）圆锥齿轮：用于两相交轴之间的传动； （3）蜗轮蜗杆：用于两交叉轴之间的传动。

  34. 一、直齿圆柱齿轮各部分的名称 （1）齿顶圆：da （2）齿根圆：df （3）节圆和分度 圆：d （4）齿高、齿顶 高、齿根高 （5）齿距、齿厚、齿槽宽 (6)模数： p/π=m （7）压力角： 返回本章界面

  35. 二、 齿轮的结构 轮缘 轮齿 轮毂 键槽 轴孔 幅板 返回本章界面

  36. 三、圆柱齿轮的规定画法 （1）单个圆柱齿轮的画法 返回本章界面

  37. （2）圆柱齿轮啮合画法 返回本章界面

  38. （2）圆柱齿轮啮合放大图 返回本章界面

  39. 单击图片演示动画 返回本章界面

  40. 三、圆锥齿轮传动 返回本章界面

  41. 四、蜗杆、蜗轮传动 返回本章界面

  42. 7-6 滚动轴承、弹簧 一、滚动轴承的结构与类型 1．滚动轴承的结构： 滚动轴承一般由外圈、内圈、滚动体及保持架组成。 2．滚动轴承的种类： （1）按滚动体形状分有球轴承和滚子轴承两大类； （2）按滚动体的排列形式可分为单列和双列滚动轴承； （3）按轴承所承受的载荷方向不同可分为向心轴承（主要承受径向载荷），推力轴承（只承受轴向载荷），向心推力轴承（即承受径向载荷，又承受轴向载荷）三种。 返回本章界面

  43. 滚动轴承的类型 返回本章界面

  44. 滚动轴承的结构 返回本章界面

  45. 二、滚动轴承的基本代号 滚动轴承的代号：由七位数字表示，从右到左第一、二位数表示轴承的内径（当代号<04时，00、01、02、03分别表示轴承内径d=10mm,12mm,15mm,17mm当代号>40~99时，数字乘5，即为轴承内径）；第三位表示轴承外径系列；第四位数表示轴承类型；第五、六位数表示轴承结构特性；第七位表示轴承宽度系列。 轴承代号举例: 208 表示轴承内径d=8×5=40mm,直径系列“2”轻窄系列，表示类型“0”深沟球轴承。 返回本章界面

  46. 返回本章界面 三、滚动轴承的画法 推力球轴承的 轴承通用画法 深沟球轴承

  47. 7-7 弹簧 常用的螺旋弹簧按其用途可分为压缩弹簧、拉伸弹簧和扭转弹簧。 返回本章界面

  48. 二、圆柱螺旋压缩弹簧的规定画法 （1）在平行螺旋弹簧轴线的视图上，各圈的轮廓线画成直线。 （2）有效圈数在四圈以上的弹簧，可只画出两端的1~2圈（不含支承圈），中间用通过弹簧钢丝中心的点画线连起来。 （3）在图样上当弹簧的旋向不作规定时，螺旋弹簧一律画成右旋。左旋弹簧应加注“左”字。

  49. 圆柱螺旋压缩弹簧的画法 剖视图 返回本章界面

  50. 三、装配图中的弹簧的画法 返回本章界面 （1）螺旋弹簧被剖切时，允许只画簧丝剖面，当簧丝直径等于或小于2mm时，其剖面可全涂黑，或采用示意画法。 （2）弹簧后面被挡住的零件轮廓，按不可见处理不必画出，可见轮廓线只画到弹簧钢丝的剖面轮廓或中心线上。
