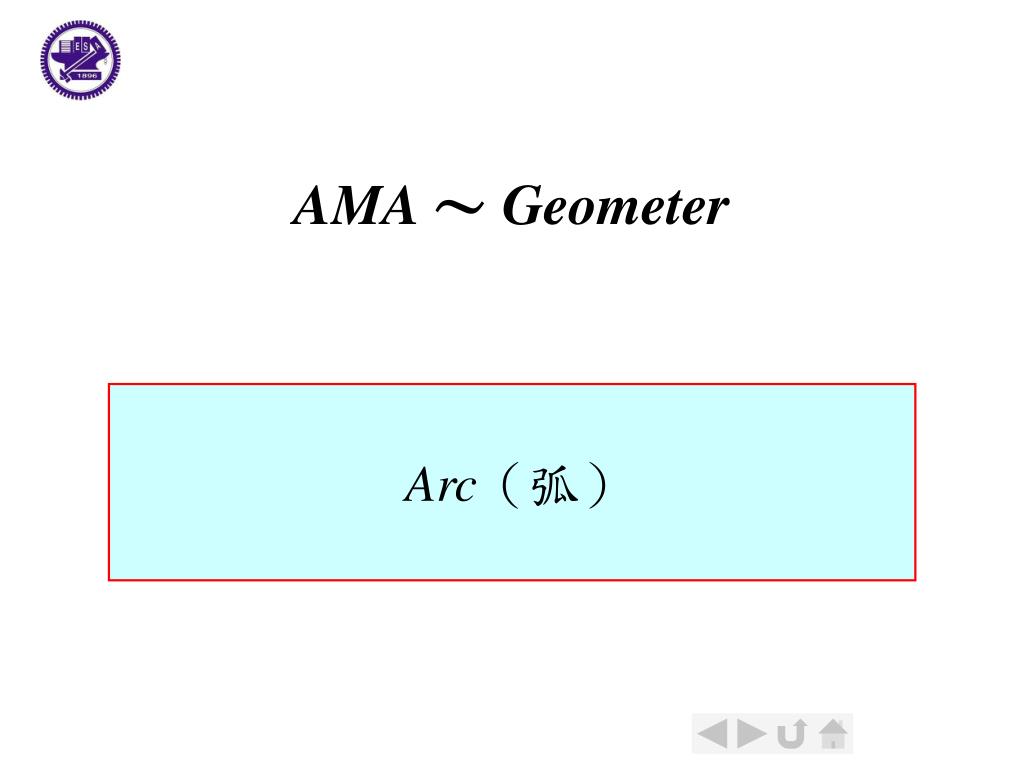

  1. AMA ～ Geometer Arc（弧）

  2. Geometer ～ Arc（弧） Divide Disc Into Fans（等分圓）

  3. Divide Disc Into Fans（等分圓） • 執行：Geometer / Arc / Divide Disc Into Fans • 功能：此功能將選取到的圓形物件切割出等分的扇形，原物件被保留在下一層並未刪去。 AMA.NCTU

  4. Divide Disc Into Fans（等分圓） • 步驟一：選取一個圓形物件，如上圖左所示。 • 步驟二：執行『Geometer / Arc / Divide Disc Into Fans（等分圓）』功能，如上圖右所示。 AMA.NCTU

  5. Divide Disc Into Fans（等分圓） • 步驟三：在對話框輸入要等分的數量，如上圖左所示。 • 步驟四：將圓切成七個等分扇形，如上圖右所示。 AMA.NCTU

  6. Divide Disc Into Fans（等分圓）練習 • 將圓分成7等分 • 將橢圓分成17等分 練習一 練習二 AMA.NCTU

  7. Geometer ～ Arc（弧） Semi-circle（半圓弧）

  8. Semi-circle（半圓弧） • 執行：Geometer / Arc / Semi-circle • 功能：此功能將選取到的線段物件當作直徑，在該線段上畫出一個半圓弧，以及圓心。 AMA.NCTU

  9. Semi-circle（半圓弧） • 步驟一：選取一個線段物件，如上圖左所示。 • 步驟二：執行『Geometer / Arc / Semi-circle（半圓弧）』功能，如上圖右所示。 AMA.NCTU

  10. Semi-circle（半圓弧） • 步驟三：畫出半圓弧及圓心，如上圖所示。 AMA.NCTU

  11. Semi-circle（半圓弧）練習 • 畫出半圓弧 練習一 AMA.NCTU

  12. Geometer ～ Arc（弧） Arc by Line（線畫弧）

  13. Arc by Line（線畫弧） • 執行：Geometer / Arc / Arc by Line • 功能：此功能將選取到的線段物件當作半徑，線段起點當圓心，輸入圓弧度數，在該線段上依輸入度數畫出一個圓弧，以及圓心。 AMA.NCTU

  14. Arc by Line（線畫弧） • 步驟一：選取一個線段物件，如上圖左所示。 • 步驟二：執行『Geometer / Arc / Arc by Line（線畫弧）』功能，如上圖右所示。 AMA.NCTU

  15. Arc by Line（線畫弧） • 步驟三：在對話框輸入想要畫的度數，如上圖左所示。 • 步驟四：畫出半圓弧及圓心，如上圖右所示。 AMA.NCTU

  16. Arc by Line（線畫弧）練習 • 畫出38度扇形 • 畫出85度扇形 練習一 練習二 AMA.NCTU

  17. Geometer ～ Arc（弧） Arc by Point（點畫弧）

  18. Arc by Point（點畫弧） • 執行：Geometer / Arc / Arc by Point • 功能：此功能依序選取三個物件，以第二個物件中心點為圓心，第一、二物件之間的線段為一邊，第二、三兩物件之間的線段為為另一邊，畫出一個扇形。 AMA.NCTU

  19. Arc by Point（點畫弧） • 步驟一：依序選取A、B、C三個物件，如上圖左所示。 • 步驟二：執行『Geometer / Arc / Arc by Point（點畫弧）』功能，如上圖右所示。 AMA.NCTU

  20. Arc by Point（點畫弧） • 步驟三：以B為圓心，線段BA為半徑畫出與角ABC相同度數的弧，如上圖所示。 AMA.NCTU

  21. A A B C B C Arc by Point（點畫弧）練習 • 畫出以B為圓心，線段BC為半徑的弧 • 畫出以C為圓心，線段AC為半徑的弧 練習一 練習二 AMA.NCTU

  22. Geometer ～ Arc（弧） Arc by Two Points（兩點畫弧）

  23. Arc by Two Points（兩點畫弧） • 執行：Geometer / Arc / Arc by Two Points • 功能：此功能依序選取兩個物件，以第一個物件中心點為圓心，第二物件當圓周上的點，在圓周上畫出一個弧，該弧的大小是依據輸入的角度來決定。 AMA.NCTU

  24. Arc by Two Points（兩點畫弧） • 步驟一：選取左邊的物件，如上圖左所示。 • 步驟二：再選取右邊的物件，如上圖右所示。 AMA.NCTU

  25. Arc by Two Points（兩點畫弧） • 步驟三：執行『Geometer / Arc / Arc by Two Point（兩點畫弧）』功能，如上圖左所示。 • 步驟四：輸入弧的度數，如上圖右所示。 AMA.NCTU

  26. Arc by Two Points（兩點畫弧） • 步驟五：以第一個物件中心點為圓心，兩物件距離為半徑，於第二個物件畫出65度的弧，如上圖所示。 AMA.NCTU

  27. Arc by Two Points（兩點畫弧）練習 • 畫出以左邊點為圓心，36度的弧 • 畫出以右邊點為圓心，85度的弧 練習一 練習二 AMA.NCTU

  28. Geometer ～ Arc（弧） 3 Points Arc（三點畫弧）

  29. 3 Points Arc（三點畫弧） • 執行：Geometer / Arc / 3 Points Arc • 功能：此功能以依序選取到的三點為基準，畫出通過三點的弧。 AMA.NCTU

  30. 3 Points Arc（三點畫弧） • 步驟一：依序選取A、B、C三個物件，如上圖左所示。 • 步驟二：執行『Geometer / Arc / 3 Points Arc（三點畫弧）』功能，如上圖右所示。 AMA.NCTU

  31. 3 Points Arc（三點畫弧） • 步驟三：分別以A、C為端點，畫出弧ABC及另一弧AC，如上圖所示。 AMA.NCTU

  32. A A B C B C 3 Points Arc（三點畫弧）練習 • 畫出弧ABC • 畫出弧CAB 練習一 練習二 AMA.NCTU
