  1. Márton Mátyás Kell-e s van-e magyar tengertérképezés? MFTTT Kartográfiai Szakosztály Budapest, 2003. május 20.

  2. A személyes indíttatásról A kezdetekről: középiskola, egyetem Kartográfiai Vállalat ELTE Térképtudományi, majd Térképtudományi és Geoinformatikai Tanszék

  3. Magyar tengerkutatás? Miért ne? Ha van magyar űrkutatás! Személyes érdeklődés két oka egy ellentmondás: ELTE Geofizika – lemeztektonika: dinamikus tengerkép Kartográfiai Vállalat – sematikus ábrázolású térképek „üledékgyűjtő tál”

  4. A Bükk tömbszelvénye A kezdetek: ismerkedés a morfológiával Földes Ferenc Gimnázium, Miskolc Két dolgozat 1966 – A Bükk hegység földrajza, különös tekintettel a karszjelenségekre

  5. A dolgozat egy részlete 1967– Nem karrosodó kőzetek lepusztulásformái

  6. A 41 ábra (főképpen térképek) egyike a diploma-munkából: A 100 év alatt (1859–1958) felszabadult szeizmikus energia Magyar-országon (szerk. M. M., 1974) ELTE: két diplomamunka 1974 – geofizika A Pannon-medence tektonikája

  7. A földgömb-készítés lépései 1975 – kartográfia Geofizikai földgömbök szerkesztése

  8. Kartográfiai Vállalat (Cartographia): 1976–1981 – 19-ből 16 kötetben Magyarország földrajzinév-tára Kellő gyakorlat a földrajzi nevek ismeretében és a névtárszerkesztésben

  9. A címoldal… … a névjegyzék egy oldala…

  10. … a térképmelléklet egy részlete

  11. 1. ábra 2. ábra 1984 – kutatási munka a tengerfenék ábrázolása kisméretarányú térképeken A régi és az új ábrázolás összehasonlítása 1. ábra: A 40 cm átmérőjű ún. tanári földgömbön platószerű képződményként jelentkezik a hátság 2. ábra: A kutatási munka domborzatábrázolásaként előálló hátság fiatal, kétgerinces lánchegységszerű formát mutat

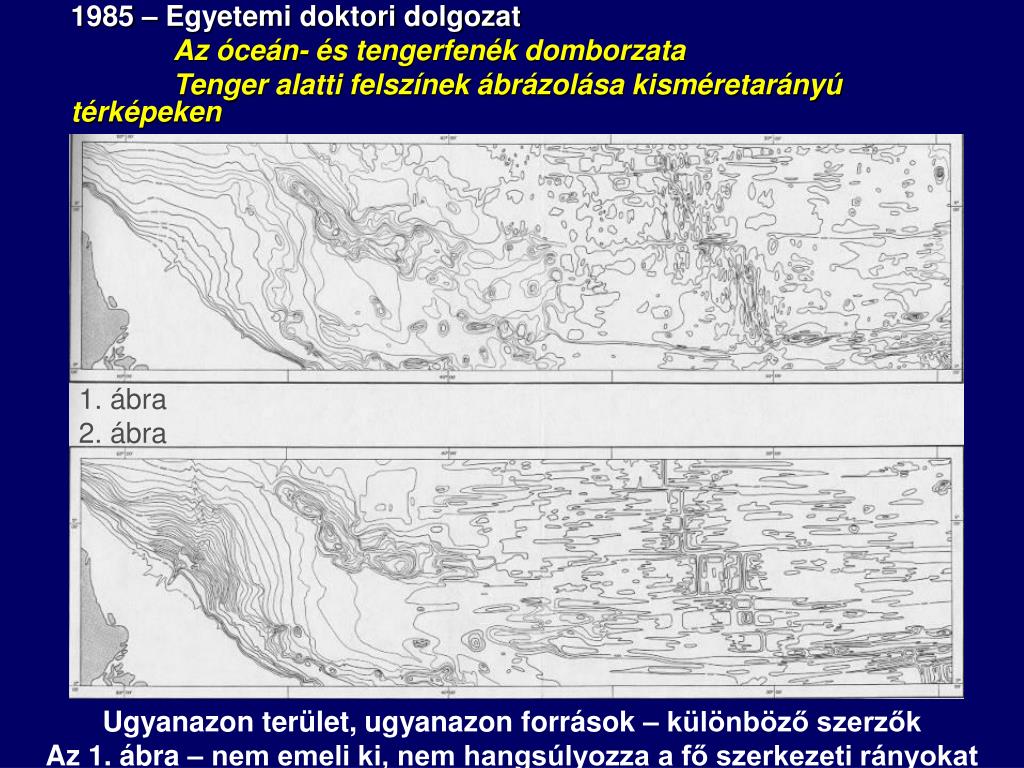

  12. 1. ábra 2. ábra 1985 – Egyetemi doktori dolgozat Az óceán- és tengerfenék domborzata Tenger alatti felszínek ábrázolása kisméretarányú térképeken Ugyanazon terület, ugyanazon források – különböző szerzők Az 1. ábra – nem emeli ki, nem hangsúlyozza a fő szerkezeti rányokat

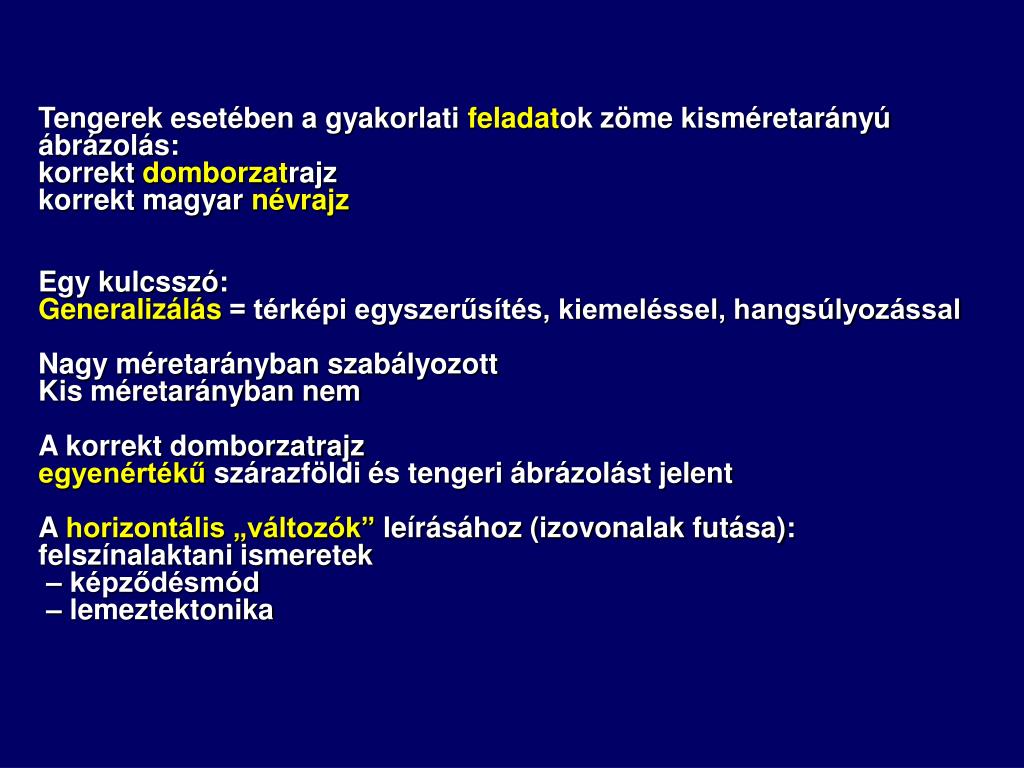

  13. Tengerek esetében a gyakorlati feladatok zöme kisméretarányú ábrázolás: korrekt domborzatrajz korrekt magyar névrajz Egy kulcsszó: Generalizálás = térképi egyszerűsítés, kiemeléssel, hangsúlyozással Nagy méretarányban szabályozott Kis méretarányban nem A korrekt domborzatrajz egyenértékű szárazföldi és tengeri ábrázolást jelent A horizontális „változók” leírásához (izovonalak futása): felszínalaktani ismeretek – képződésmód – lemeztektonika

  14. A vertikális „változók” generalizálása — a két következtetés: • A 2000 m-es izovonalközű ábrázolás kis méretarányban sem alkalmas a domborzati formák kifejezésére! • A domborzati változatosság tekintetében még az igazán egyhangúnak tartott mélytengeri medencék sem maradnak alul a szárazföldi „társaikkal” való összehasonlításban.

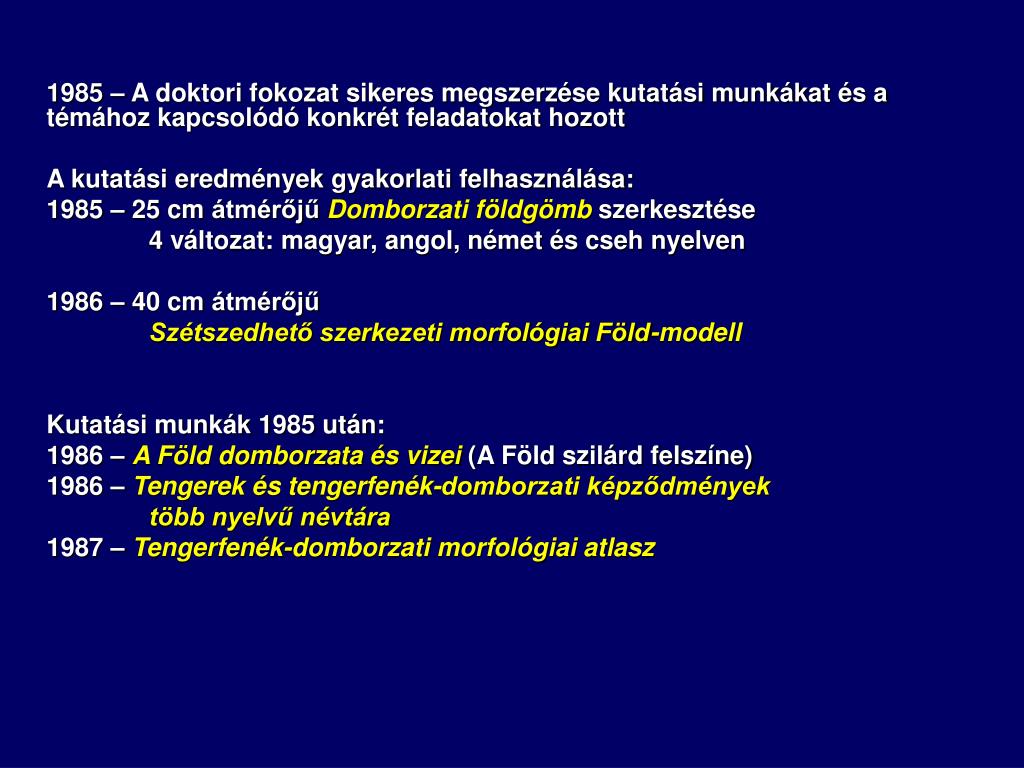

  15. 1985 – A doktori fokozat sikeres megszerzése kutatási munkákat és a témához kapcsolódó konkrét feladatokat hozott A kutatási eredmények gyakorlati felhasználása: 1985 – 25 cm átmérőjű Domborzati földgömbszerkesztése 4 változat: magyar, angol, német és cseh nyelven 1986 – 40 cm átmérőjű Szétszedhető szerkezeti morfológiai Föld-modell Kutatási munkák 1985 után: 1986 – A Föld domborzata és vizei (A Föld szilárd felszíne) 1986 – Tengerek és tengerfenék-domborzati képződmények több nyelvű névtára 1987 – Tengerfenék-domborzati morfológiai atlasz

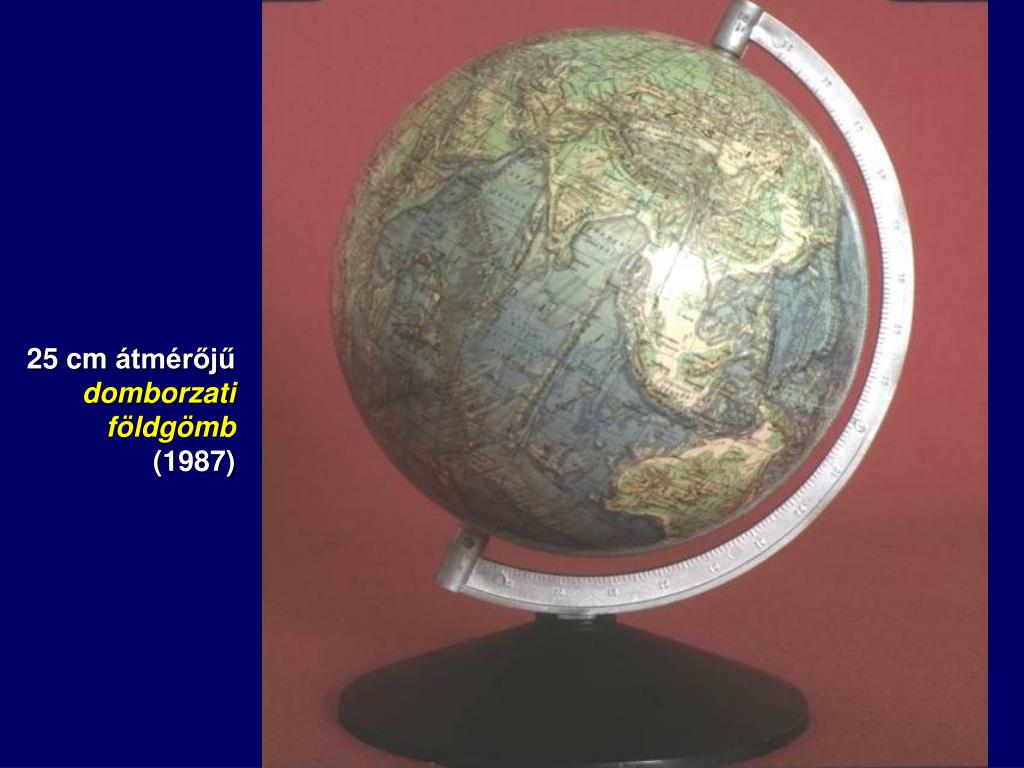

  16. 25 cm átmérőjűdomborzati földgömb (1987)

  17. Új felhasználás: 40 cm átmérőjű Szétszedhető szerkezeti morfológiaiFöld-modell (1986) Angol változat (1988)

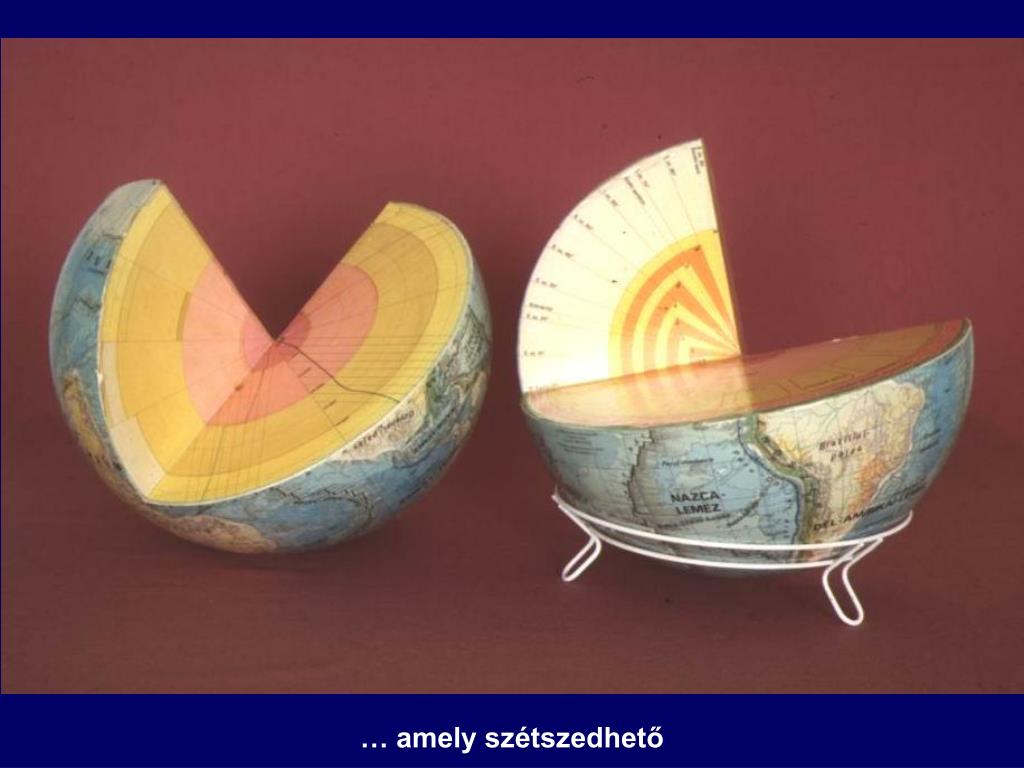

  18. … amely szétszedhető

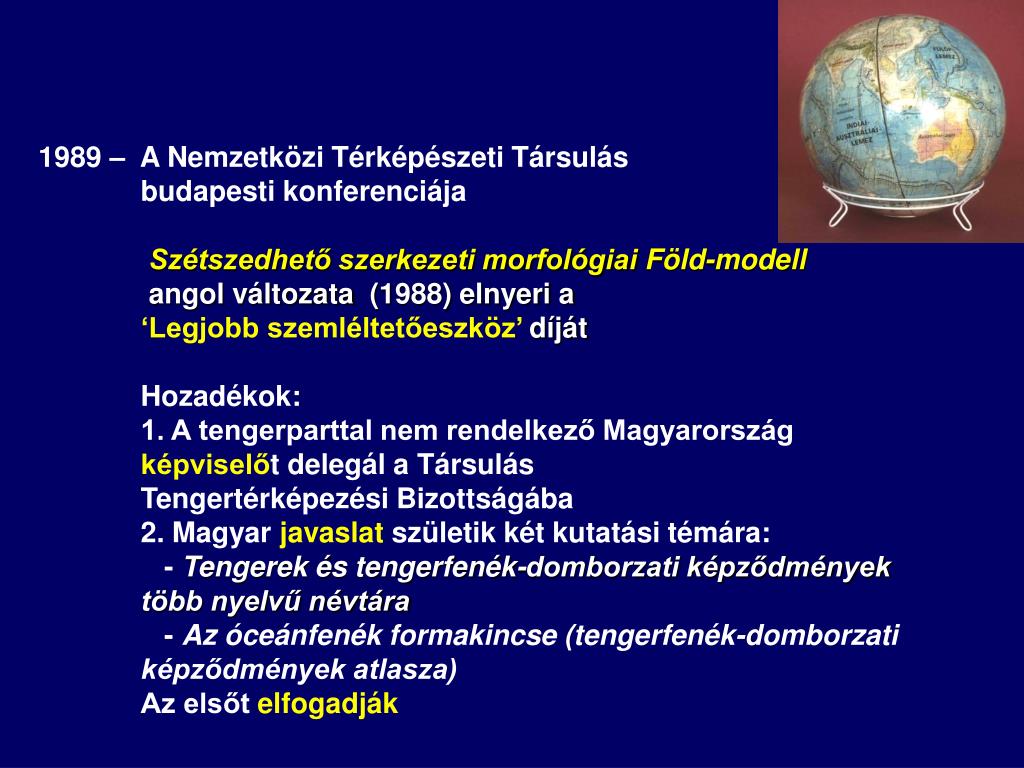

  19. 1989 – A Nemzetközi Térképészeti Társulás budapesti konferenciája Szétszedhető szerkezeti morfológiaiFöld-modell angol változata (1988) elnyeri a ‘Legjobb szemléltetőeszköz’ díját Hozadékok: 1. A tengerparttal nem rendelkező Magyarország képviselőt delegál a Társulás Tengertérképezési Bizottságába 2. Magyar javaslat születik két kutatási témára: - Tengerek és tengerfenék-domborzati képződmények több nyelvű névtára - Az óceánfenék formakincse (tengerfenék-domborzati képződmények atlasza) Az elsőt elfogadják

  20. 1991 – kandidátusi értekezés: Tengervízzel fedett felszínek ábrázolása kisméretarányú térképeken Egy ábra a dolgozatból: A Keleti-Csendesóceáni-hát felszíne “Egygerinces hátság” két vulkáni kúppal a képződmény keleti oldalán

  21. Az értekezés egyik melléklete A Föld domborzata és vizei c. kutatási munka (1986– 1990) A Föld szilárd felszíne c. térképének próbanyomata (egy- és kétgerinces h.)

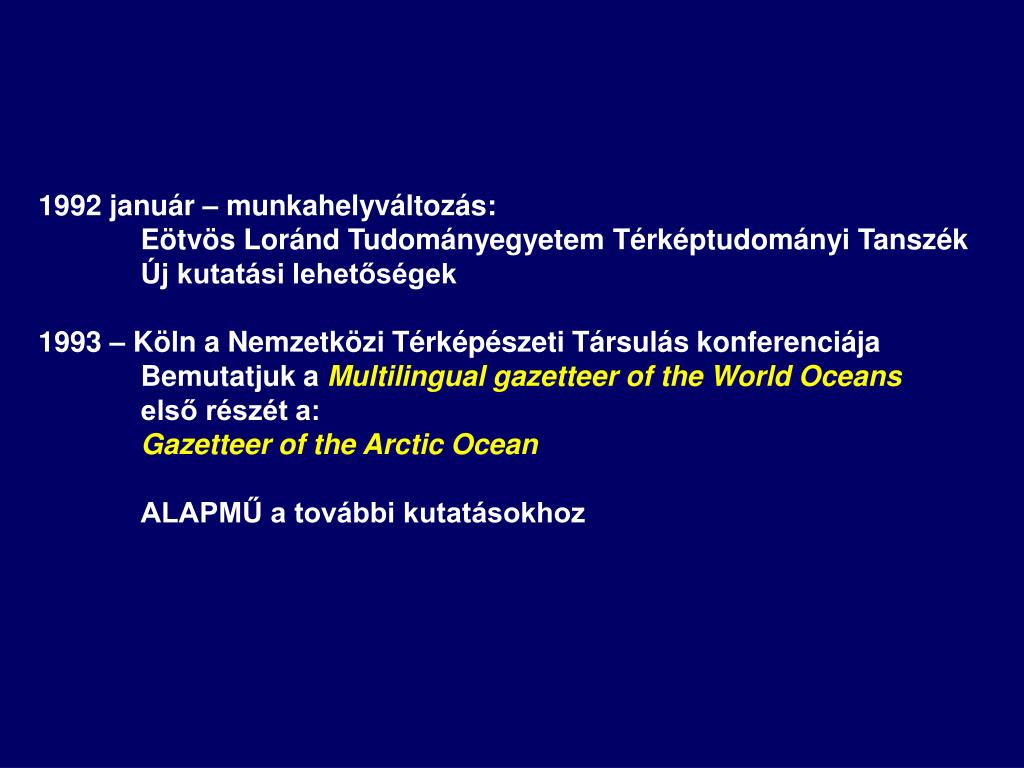

  22. 1992 január – munkahelyváltozás: Eötvös Loránd Tudományegyetem Térképtudományi Tanszék Új kutatási lehetőségek 1993 – Köln a Nemzetközi Térképészeti Társulás konferenciája Bemutatjuk a Multilingual gazetteerof the World Oceans első részét a: Gazetteer of the Arctic Ocean ALAPMŰ a további kutatásokhoz

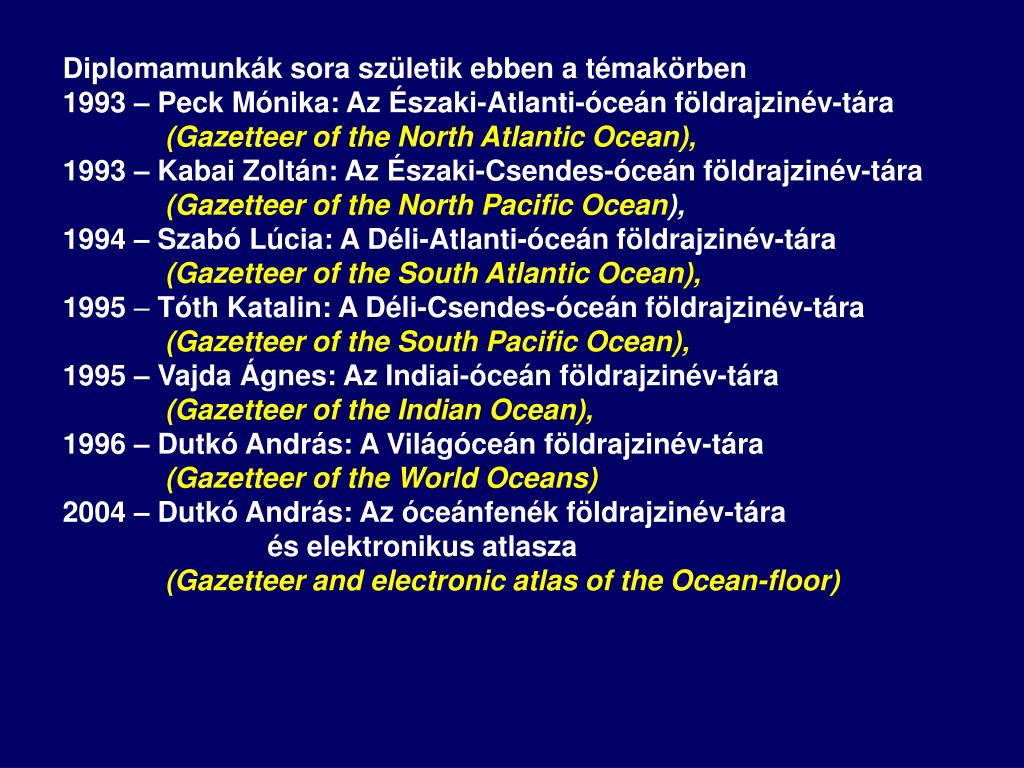

  23. Diplomamunkák sora születik ebben a témakörben 1993 – Peck Mónika: Az Északi-Atlanti-óceán földrajzinév-tára (Gazetteer of the North Atlantic Ocean), 1993 – Kabai Zoltán: Az Északi-Csendes-óceán földrajzinév-tára (Gazetteer of the North PacificOcean), 1994 – Szabó Lúcia: A Déli-Atlanti-óceán földrajzinév-tára (Gazetteer of the South Atlantic Ocean), 1995 – Tóth Katalin: A Déli-Csendes-óceán földrajzinév-tára (Gazetteer of the South Pacific Ocean), 1995 – Vajda Ágnes: Az Indiai-óceán földrajzinév-tára (Gazetteer of the Indian Ocean), 1996 –Dutkó András: A Világóceán földrajzinév-tára (Gazetteer of the World Oceans) 2004 – Dutkó András: Az óceánfenék földrajzinév-tára és elektronikus atlasza (Gazetteer and electronic atlas of the Ocean-floor)

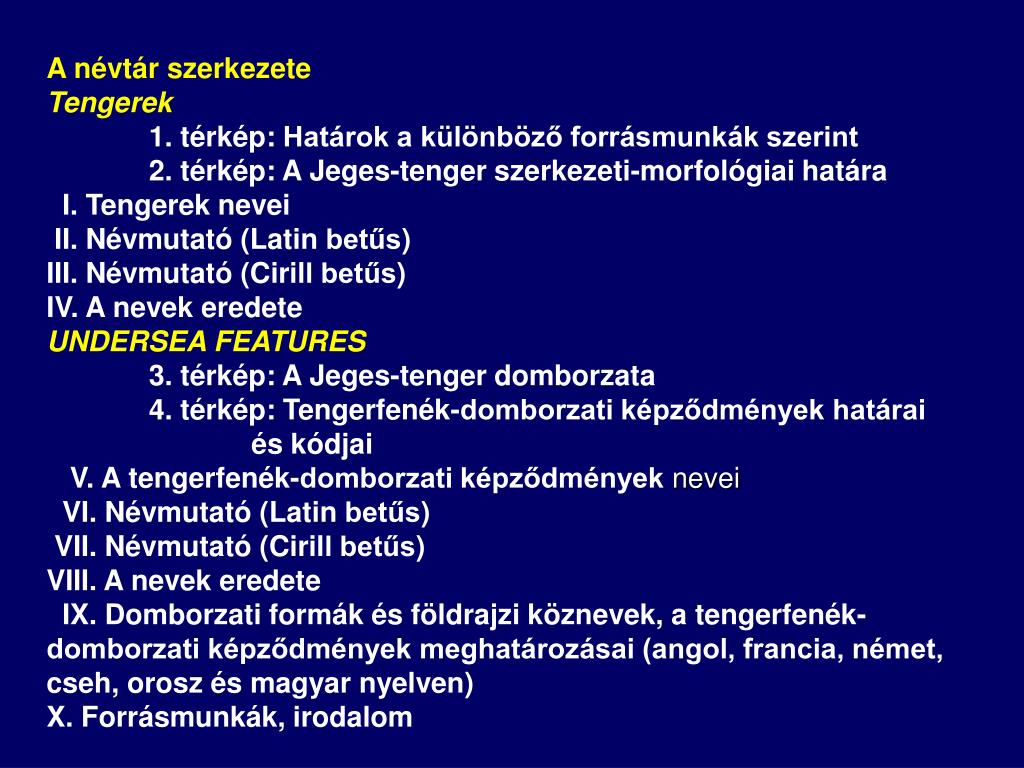

  24. A névtár szerkezete Tengerek 1. térkép: Határok a különböző forrásmunkák szerint 2. térkép: A Jeges-tenger szerkezeti-morfológiai határa I. Tengerek nevei II. Névmutató (Latin betűs) III. Névmutató (Cirill betűs) IV. A nevek eredete UNDERSEA FEATURES 3. térkép: A Jeges-tenger domborzata 4. térkép: Tengerfenék-domborzati képződmények határai és kódjai V. A tengerfenék-domborzati képződmények nevei VI. Névmutató (Latin betűs) VII. Névmutató (Cirill betűs) VIII. A nevek eredete IX. Domborzati formák és földrajzi köznevek, a tengerfenék-domborzati képződmények meghatározásai (angol, francia, német, cseh, orosz és magyar nyelven) X. Forrásmunkák, irodalom

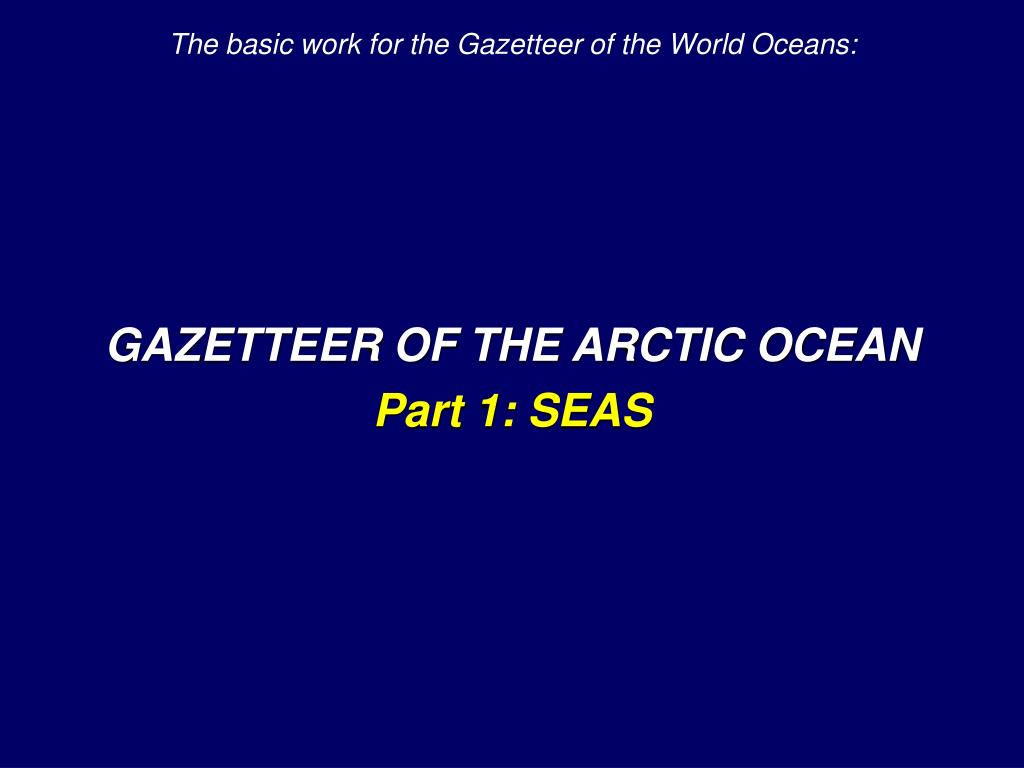

  25. The basic work for the Gazetteer of the World Oceans: GAZETTEER OF THE ARCTIC OCEAN Part 1: SEAS

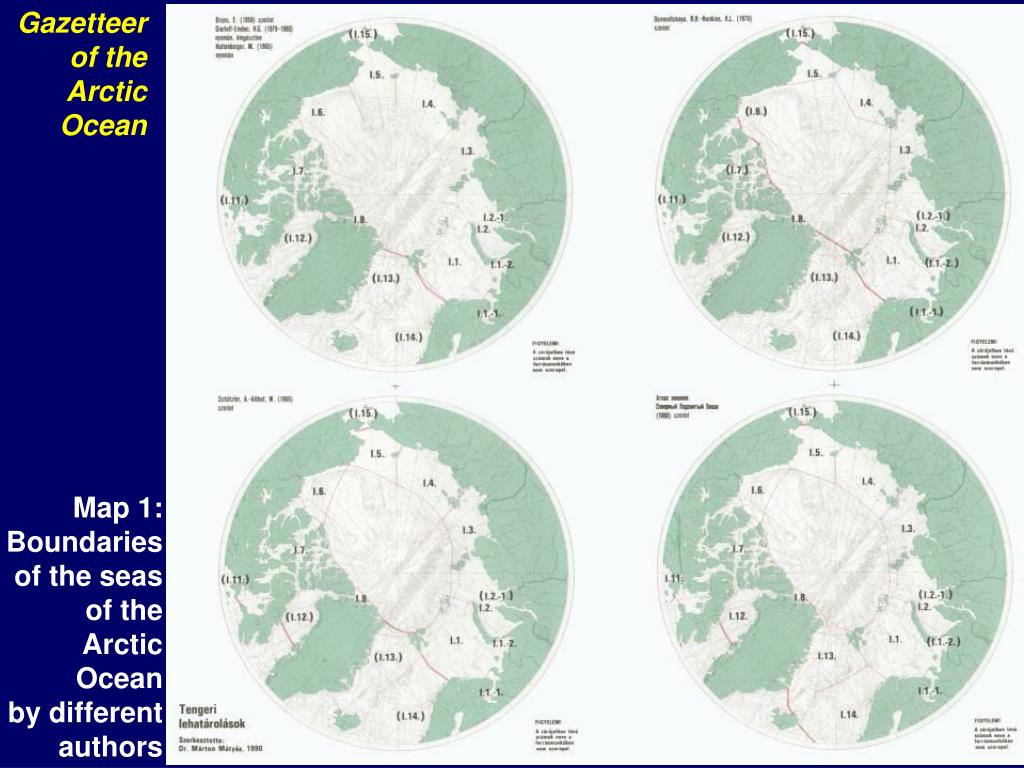

  26. Gazetteer of the Arctic Ocean Map 1: Boundaries of the seas of the Arctic Ocean by different authors

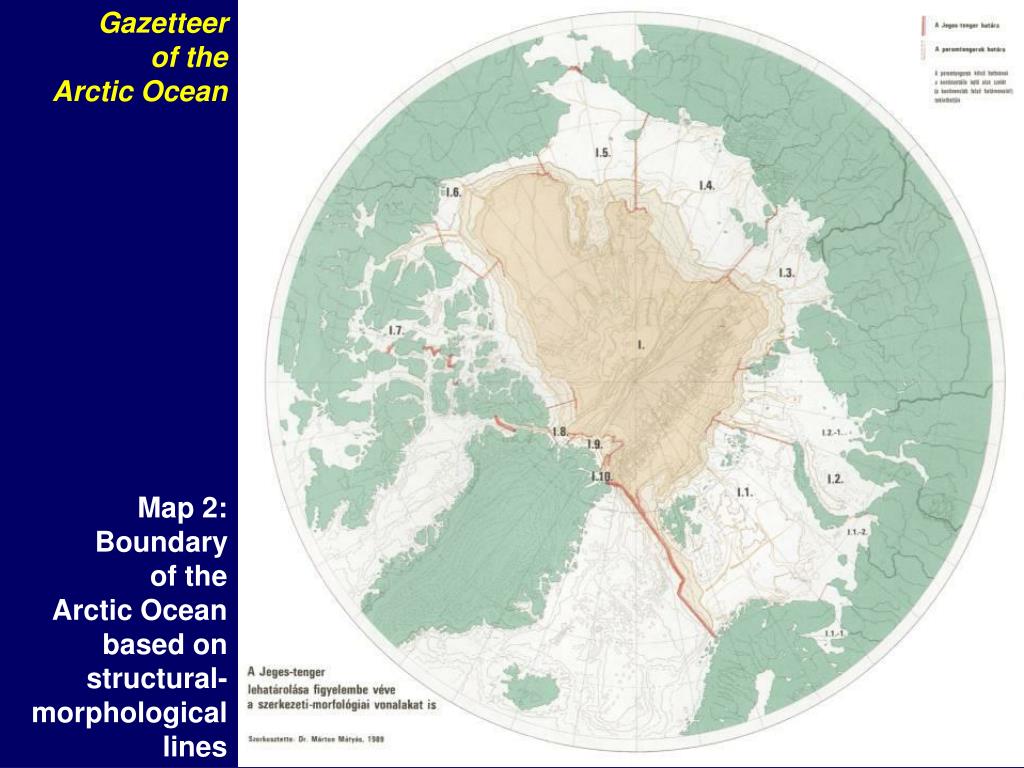

  27. Gazetteer of the Arctic Ocean Map 2: Boundary of the Arctic Ocean based on structural-morphological lines

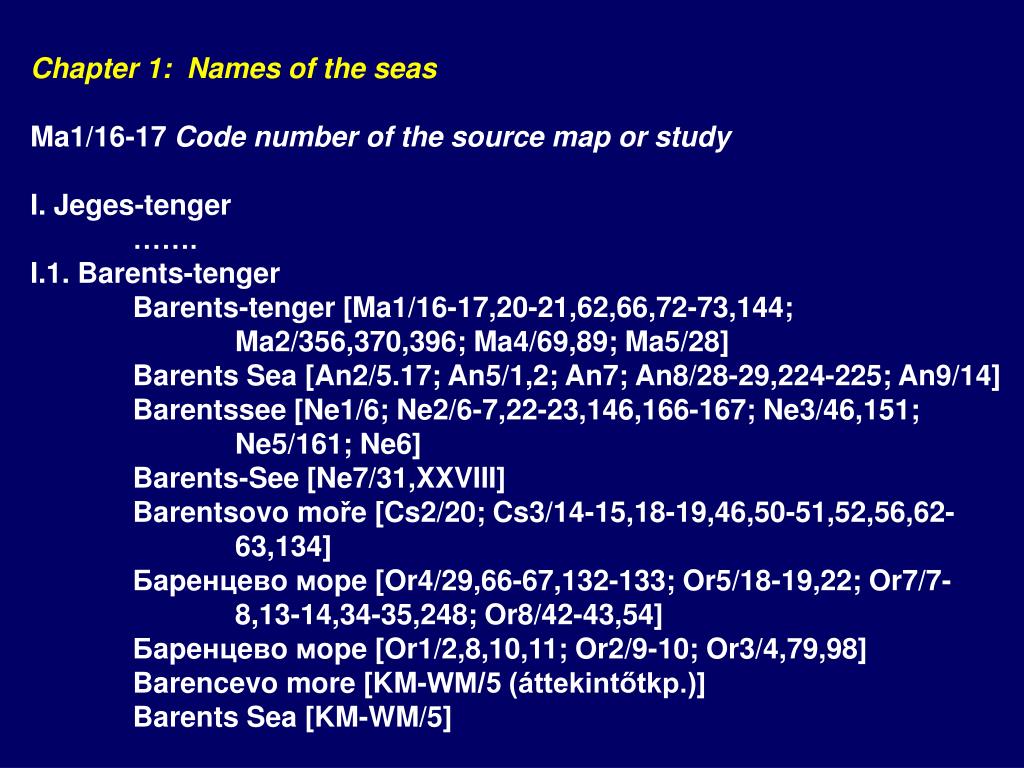

  28. Chapter 1: Names of the seas Ma1/16-17Code number of the source map or study I. Jeges-tenger ……. I.1. Barents-tenger Barents-tenger [Ma1/16-17,20-21,62,66,72-73,144; Ma2/356,370,396; Ma4/69,89; Ma5/28] Barents Sea [An2/5.17; An5/1,2; An7; An8/28-29,224-225; An9/14] Barentssee [Ne1/6; Ne2/6-7,22-23,146,166-167; Ne3/46,151; Ne5/161; Ne6] Barents-See [Ne7/31,XXVIII] Barentsovo moře [Cs2/20; Cs3/14-15,18-19,46,50-51,52,56,62-63,134] Бapeнцeвo мope [Or4/29,66-67,132-133; Or5/18-19,22; Or7/7-8,13-14,34-35,248; Or8/42-43,54] Бapeнцeвo мope [Or1/2,8,10,11; Or2/9-10; Or3/4,79,98] Barencevo more [KM-WM/5 (áttekintőtkp.)] Barents Sea [KM-WM/5]

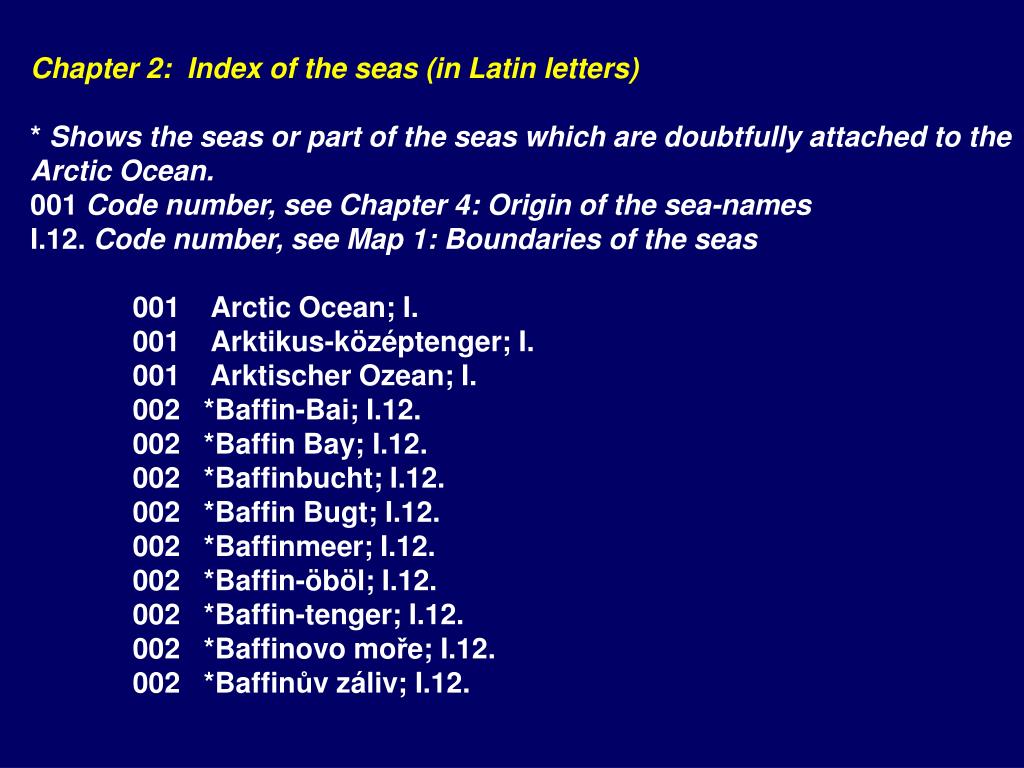

  29. Chapter 2: Indexof the seas (in Latin letters) *Shows the seas or part of the seas which are doubtfully attachedto the Arctic Ocean. 001 Code number, see Chapter 4: Origin of the sea-names I.12. Code number, see Map 1: Boundaries of the seas 001 Arctic Ocean; I. 001 Arktikus-középtenger; I. 001 Arktischer Ozean; I. 002 *Baffin-Bai; I.12. 002 *Baffin Bay; I.12. 002 *Baffinbucht; I.12. 002 *Baffin Bugt; I.12. 002 *Baffinmeer; I.12. 002 *Baffin-öböl; I.12. 002 *Baffin-tenger; I.12. 002 *Baffinovo moře; I.12. 002 *Baffinův záliv; I.12.

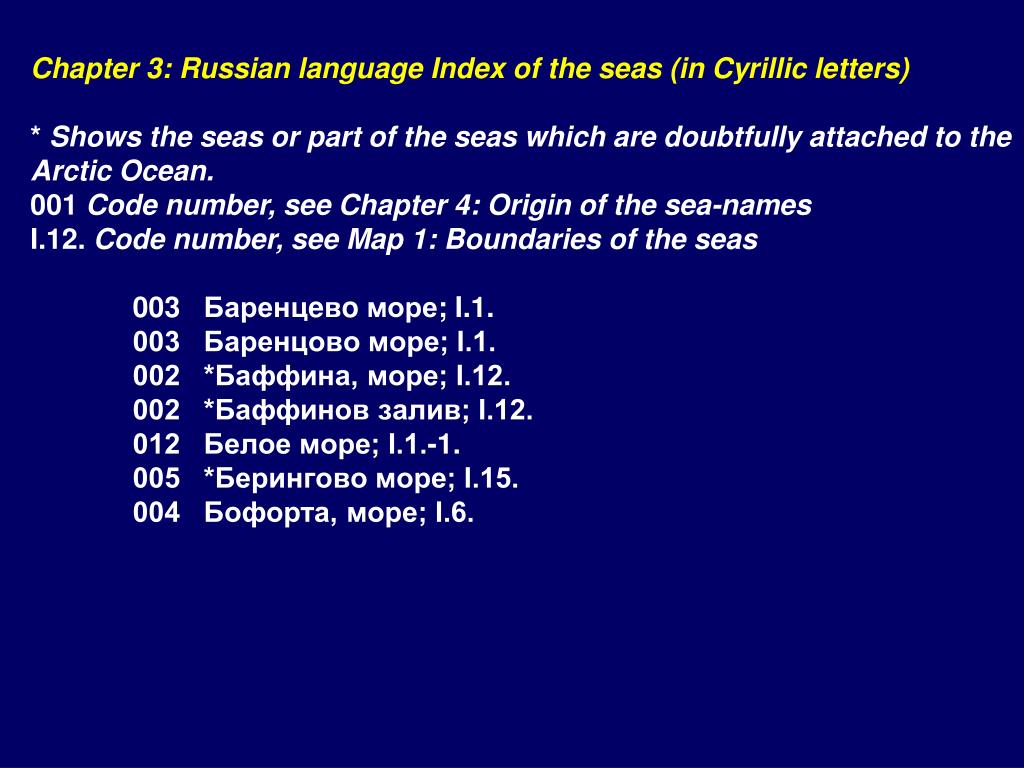

  30. Chapter 3: Russian languageIndex of the seas (in Cyrillic letters) • *Shows the seas or part of the seas which are doubtfully attachedto the Arctic Ocean. • 001 Code number, see Chapter 4: Origin of the sea-names • I.12. Code number, see Map 1: Boundaries of the seas • 003 Бaрeнцeвo море; I.1. • 003 Бaрeнцoвo мoрe; I.1. • 002 *Бaффинa, мoрe; I.12. • 002 *Бaффинoв зaлив; I.12. • 012 Бeлoe мoрe; I.1.-1. • 005 *Бeрингoвo мoрe; I.15. • 004 Бoфoртa, мoрe; I.6.

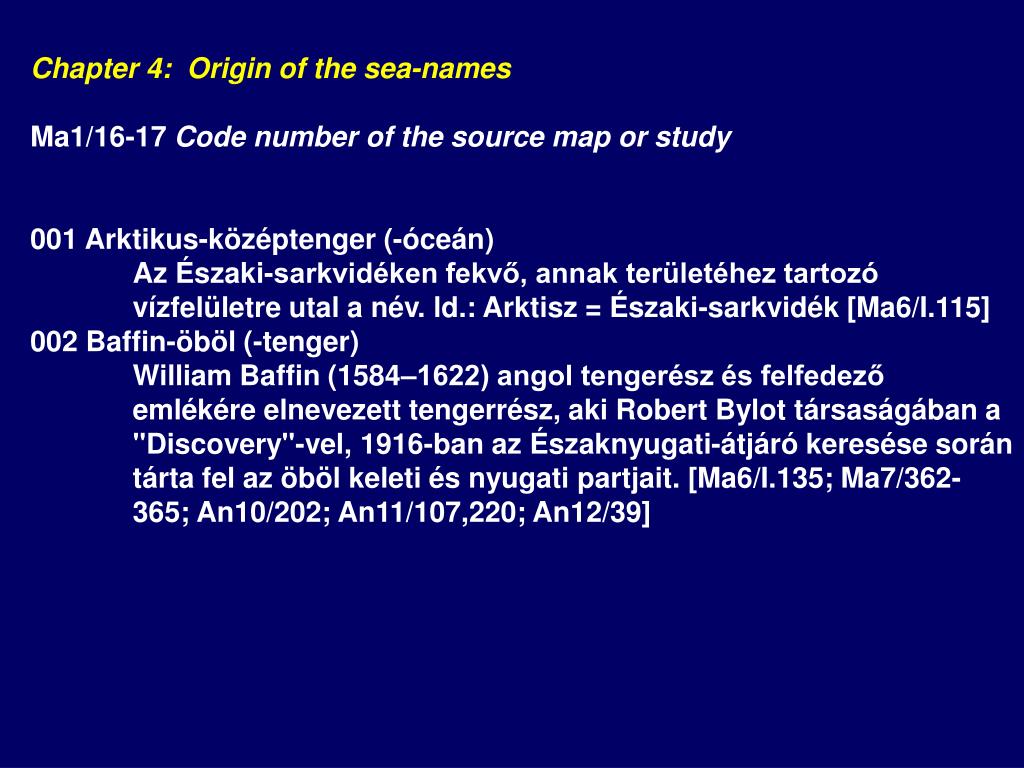

  31. Chapter 4: Origin of the sea-names Ma1/16-17Code number of the source map or study 001 Arktikus-középtenger (-óceán) Az Északi-sarkvidéken fekvő, annak területéhez tartozó vízfelületre utal a név. ld.: Arktisz = Északi-sarkvidék [Ma6/I.115] 002 Baffin-öböl (-tenger) William Baffin (1584–1622) angol tengerész és felfedező emlékére elnevezett tengerrész, aki Robert Bylot társaságában a "Discovery"-vel, 1916-ban az Északnyugati-átjáró keresése során tárta fel az öböl keleti és nyugati partjait. [Ma6/I.135; Ma7/362-365; An10/202; An11/107,220; An12/39]

  32. GAZETTEER OF THE ARCTIC OCEAN Part 2: UNDERSEA FEATURES

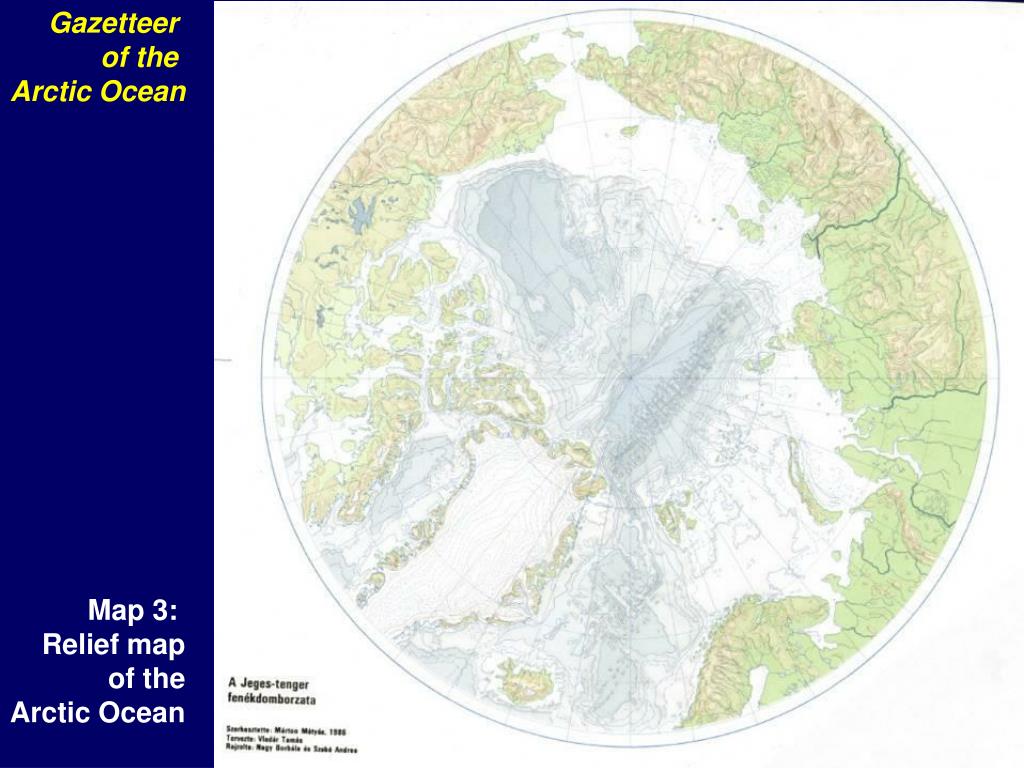

  33. Gazetteer of the Arctic Ocean Map 3: Relief map of the Arctic Ocean

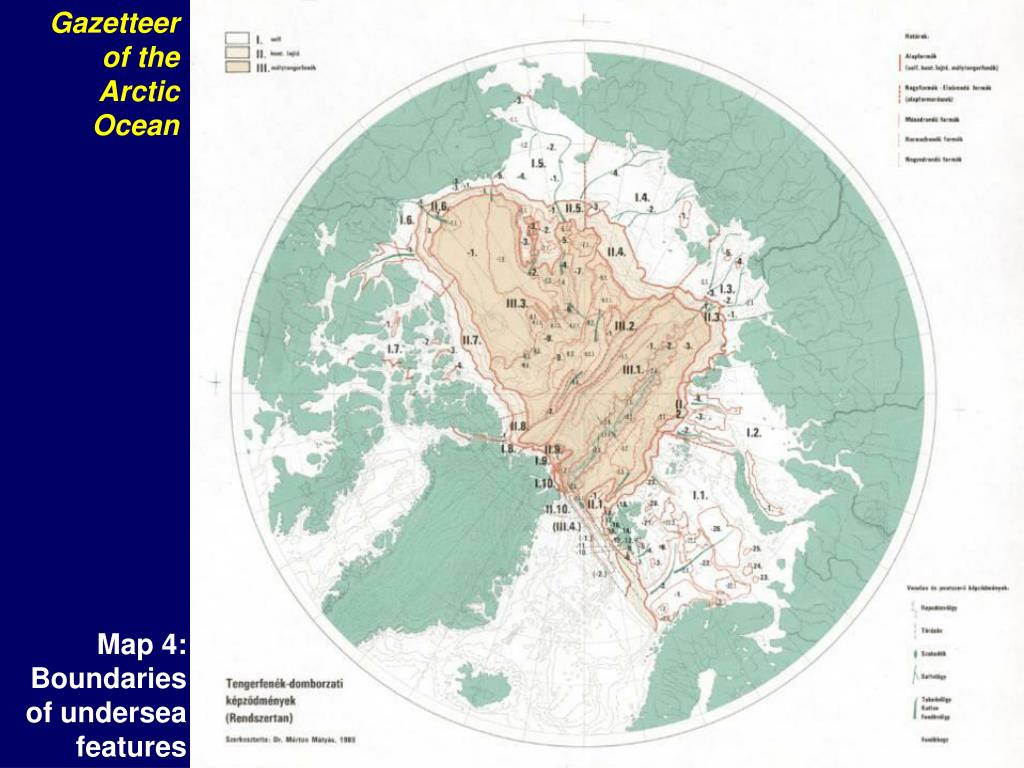

  34. Gazetteer of the Arctic Ocean Map 4: Boundaries of undersea features

  35. Chapter 5: Names of the undersea features Ma1/16-17Code number of the source map or study I. self [Ma] shelf [An] Schelf [Ne] šelf [Cs] шельф [Or] I.1. Barents-self Barents Shelf [An3/403; An6/76] Barentsschelf [Ne1/6; Ne2/146,400; Ne4/10] Barentsův šelf [Cs1/D.8.4.] I.1.-1. Északi-foki-selfmedence Nordkapbecken [Ne5/161] I.1.-1.1. Fugløyi-pad Fugløy-pad [Ma1/56] Fuglöybanken [An2/5.01 (No átvétele)] lavice Fugløy [Cs3/46]

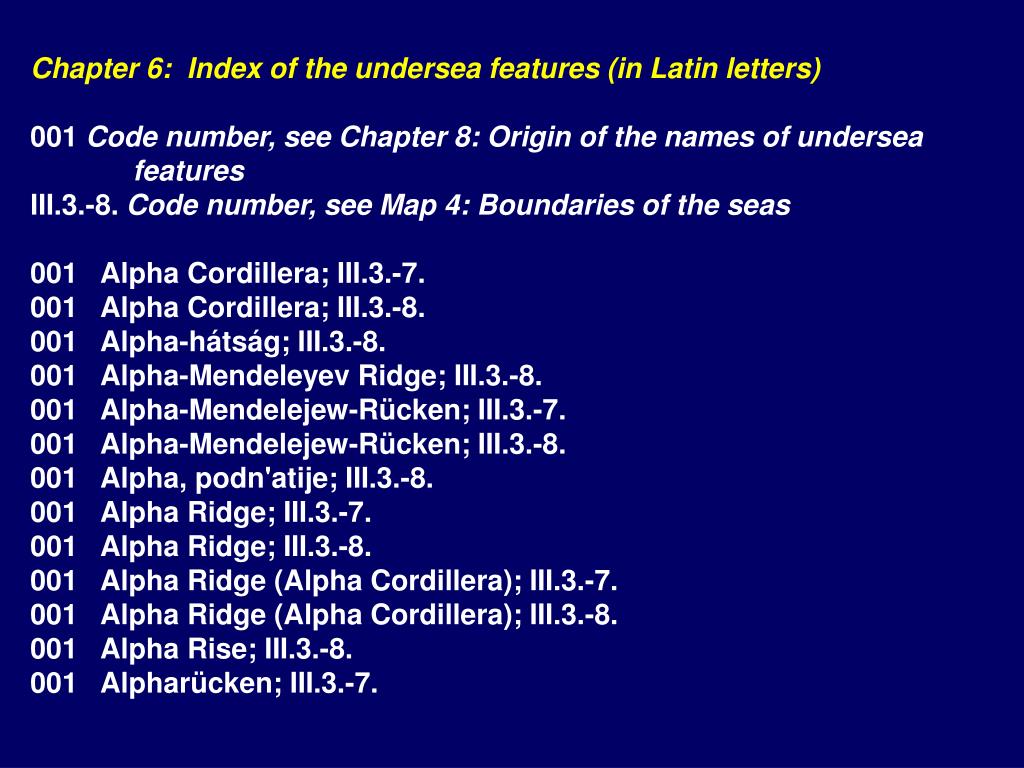

  36. Chapter 6: Index of the undersea features (in Latin letters) 001 Code number, see Chapter 8: Origin of the names of undersea features III.3.-8. Code number, see Map 4: Boundaries of the seas 001 Alpha Cordillera; III.3.-7. 001 Alpha Cordillera; III.3.-8. 001 Alpha-hátság; III.3.-8. 001 Alpha-Mendeleyev Ridge; III.3.-8. 001 Alpha-Mendelejew-Rücken; III.3.-7. 001 Alpha-Mendelejew-Rücken; III.3.-8. 001 Alpha, podn'atije; III.3.-8. 001 Alpha Ridge; III.3.-7. 001 Alpha Ridge; III.3.-8. 001 Alpha Ridge (Alpha Cordillera); III.3.-7. 001 Alpha Ridge (Alpha Cordillera); III.3.-8. 001 Alpha Rise; III.3.-8. 001 Alpharücken; III.3.-7.

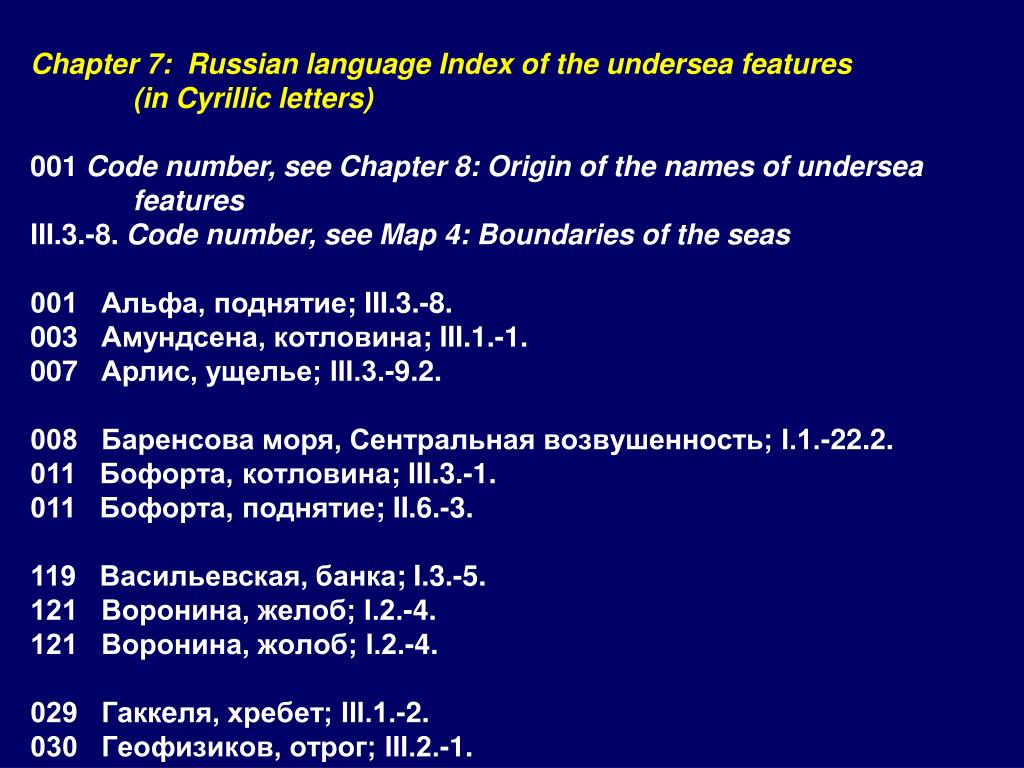

  37. Chapter 7: Russian languageIndex of the undersea features (in Cyrillic letters) 001 Code number, see Chapter 8: Origin of the names of undersea features III.3.-8. Code number, see Map 4: Boundaries of the seas 001 Альфа, поднятие; III.3.-8. 003 Амундсeна, кoтлoвина; III.1.-1. 007 Арлис, ущeльe; III.3.-9.2. 008 Барeнcoва мoря, Ceнтральная вoзвyшeннoсть; I.1.-22.2. 011 Бoфoрта, кoтлoвина; III.3.-1. 011 Бoфoрта, поднятие; II.6.-3. 119 Васильeвская, банка; I.3.-5. 121 Вoрoнина, жeлoб; I.2.-4. 121 Вoрoнина, жoлoб; I.2.-4. 029 Гаккeля, хрeбeт; III.1.-2. 030 Гeoфизикoв, oтрoг; III.2.-1.

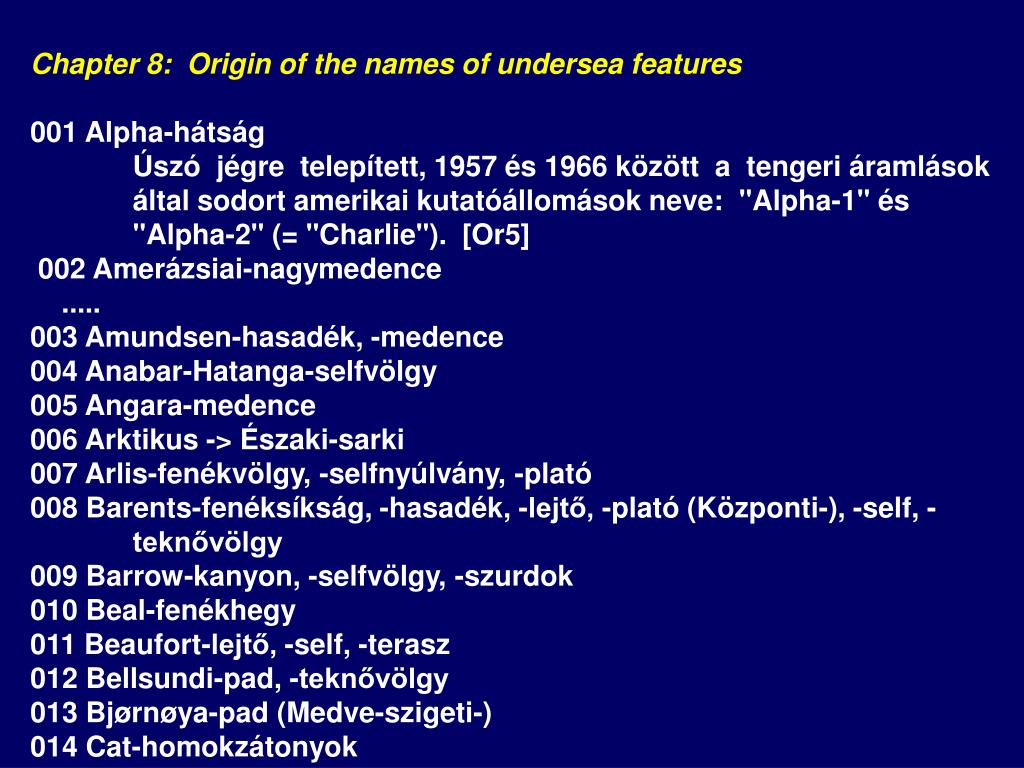

  38. Chapter 8: Origin of the names of undersea features 001 Alpha-hátság Úszó jégre telepített, 1957 és 1966 között a tengeriáramlások által sodort amerikai kutatóállomások neve:"Alpha-1" és "Alpha-2" (= "Charlie"). [Or5]  002 Amerázsiai-nagymedence ..... 003 Amundsen-hasadék, -medence 004 Anabar-Hatanga-selfvölgy 005 Angara-medence 006 Arktikus -> Északi-sarki 007 Arlis-fenékvölgy, -selfnyúlvány, -plató 008 Barents-fenéksíkság, -hasadék, -lejtő, -plató (Központi-),-self, -teknővölgy 009 Barrow-kanyon, -selfvölgy, -szurdok 010 Beal-fenékhegy 011 Beaufort-lejtő, -self, -terasz 012 Bellsundi-pad, -teknővölgy 013 Bjørnøya-pad (Medve-szigeti-) 014 Cat-homokzátonyok

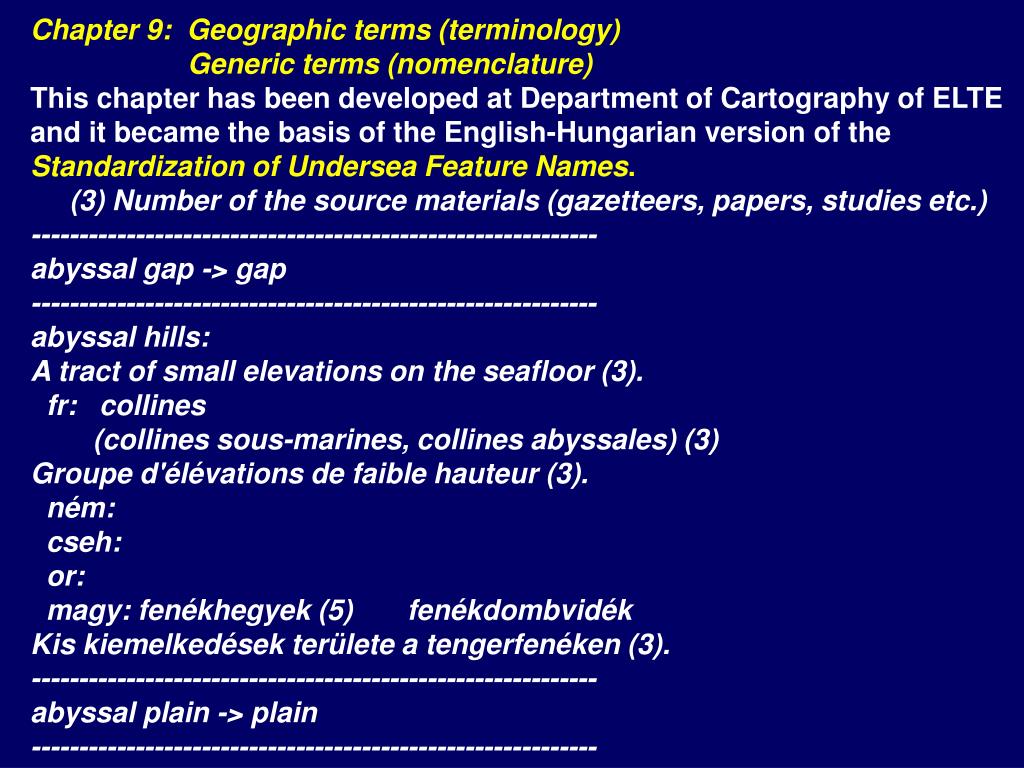

  39. Chapter 9: Geographicterms (terminology) Generic terms (nomenclature) This chapter has been developed at Department of Cartography of ELTE and it became the basis of the English-Hungarian version of theStandardization of Undersea Feature Names. (3) Number of the source materials (gazetteers, papers, studies etc.) ------------------------------------------------------------ abyssal gap -> gap ------------------------------------------------------------ abyssal hills: A tract of small elevations on the seafloor (3). fr: collines (collines sous-marines, collines abyssales) (3) Groupe d'élévations de faible hauteur (3). ném: cseh: or: magy: fenékhegyek (5) fenékdombvidék Kis kiemelkedések területe a tengerfenéken (3). ------------------------------------------------------------ abyssal plain -> plain ------------------------------------------------------------

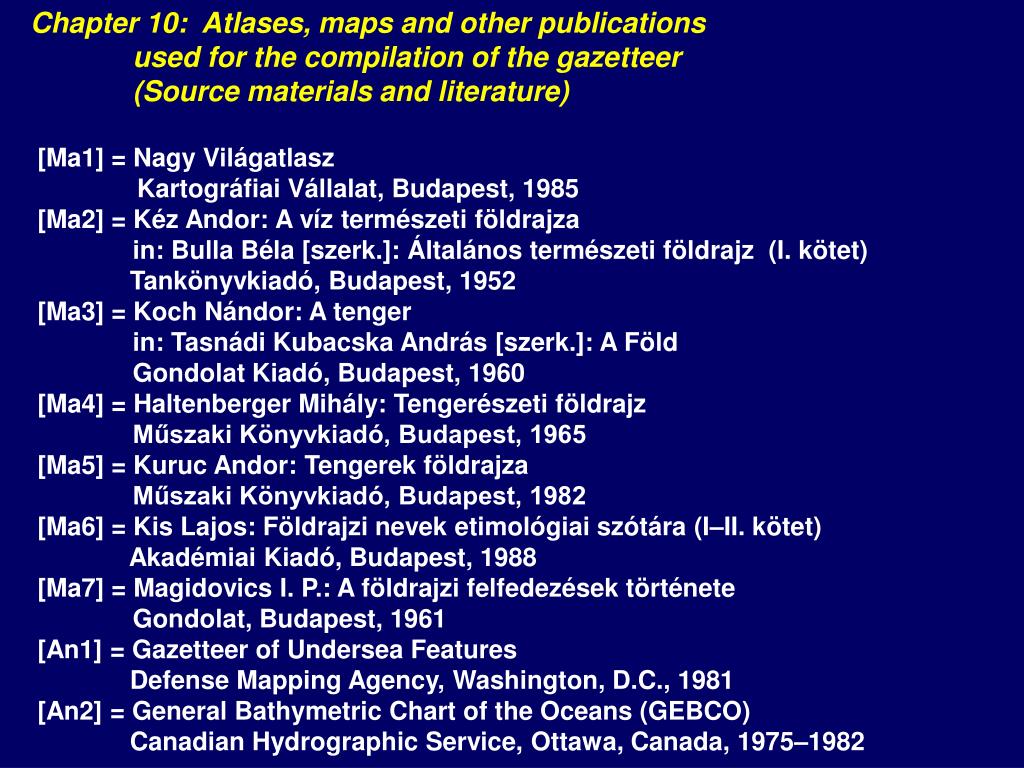

  40. Chapter 10: Atlases, maps and other publications used for the compilation of the gazetteer (Source materials and literature) [Ma1] = Nagy Világatlasz Kartográfiai Vállalat, Budapest, 1985 [Ma2] = Kéz Andor: A víz természeti földrajza in: Bulla Béla [szerk.]: Általános természeti földrajz(I. kötet) Tankönyvkiadó, Budapest, 1952 [Ma3] = Koch Nándor: A tenger in: Tasnádi Kubacska András [szerk.]: A Föld Gondolat Kiadó, Budapest, 1960 [Ma4] = Haltenberger Mihály: Tengerészeti földrajz Műszaki Könyvkiadó, Budapest, 1965 [Ma5] = Kuruc Andor: Tengerek földrajza Műszaki Könyvkiadó, Budapest, 1982 [Ma6] = Kis Lajos: Földrajzi nevek etimológiai szótára(I–II. kötet) Akadémiai Kiadó, Budapest, 1988 [Ma7] = Magidovics I.P.: A földrajzi felfedezések története Gondolat, Budapest, 1961 [An1] = Gazetteer of Undersea Features Defense Mapping Agency, Washington, D.C., 1981 [An2] = General Bathymetric Chart of the Oceans (GEBCO) Canadian Hydrographic Service,Ottawa, Canada, 1975–1982

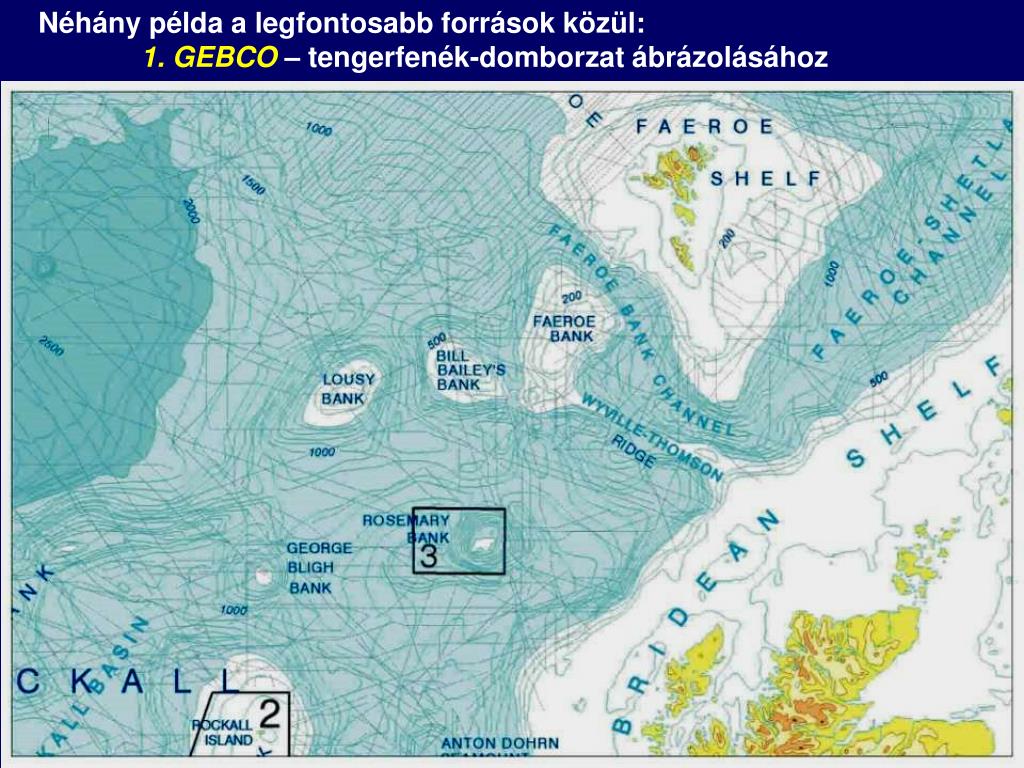

  41. Néhány példa a legfontosabb források közül: 1. GEBCO – tengerfenék-domborzat ábrázolásához

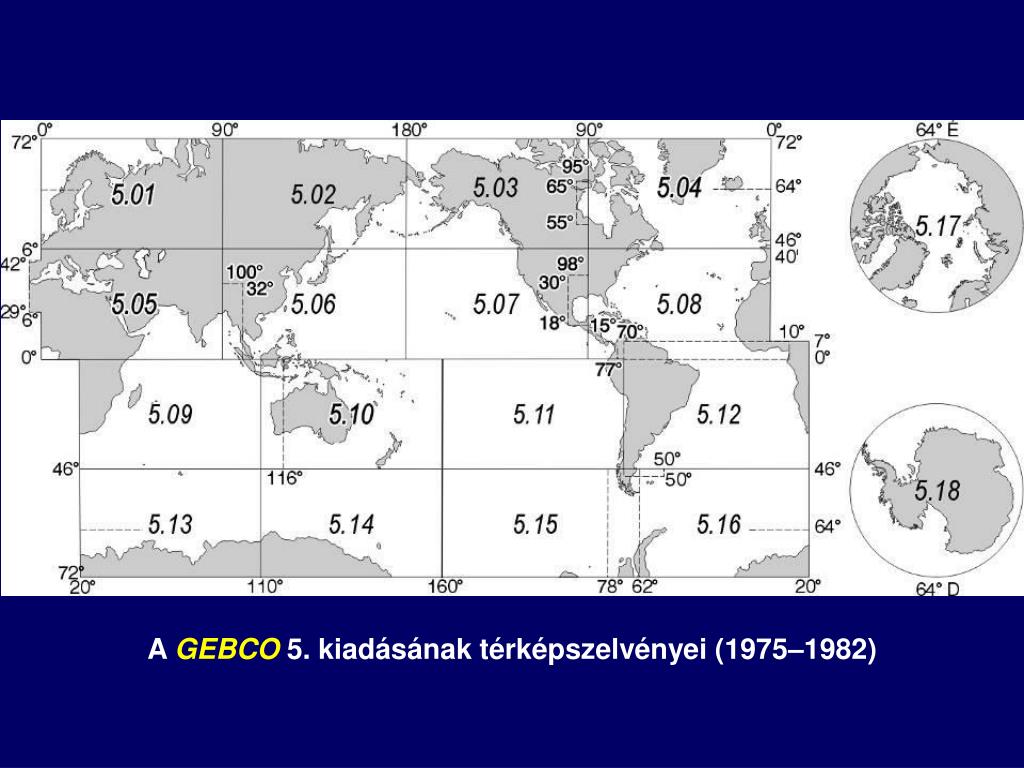

  42. A GEBCO 5. kiadásának térképszelvényei (1975–1982)

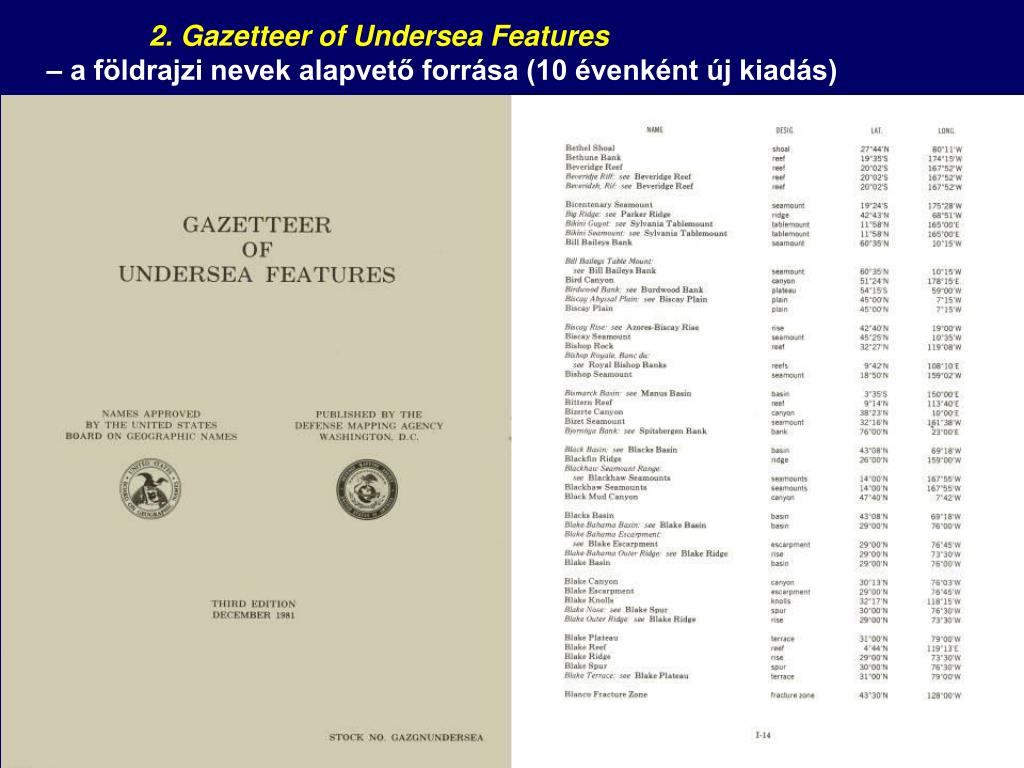

  43. 2.Gazetteer of Undersea Features – a földrajzi nevek alapvető forrása (10 évenként új kiadás)

  44. Ebben az időben két fontos megoldandó kérdés maradt: – Nem minden GEBCO-szelvény volt megfelelő forrás az izobátok szerkesztéséhez és –Új, alkalmas vetületre volt szükség

  45. GEBCO nem minden esetben megfelelő forrás Megoldás: más forrástérképek keresése Összehasonlításul: A tengerfenék domborzata a selfen a Laptyev- és a Kelet-szibériai-tenger területén a Kartográfiai Vállalatnál végzett kutatások alapján szerkesztett mélységvonalak (fent) és a GEBCO No. 5.17-es szelvénye mélyégvonalai (lent)

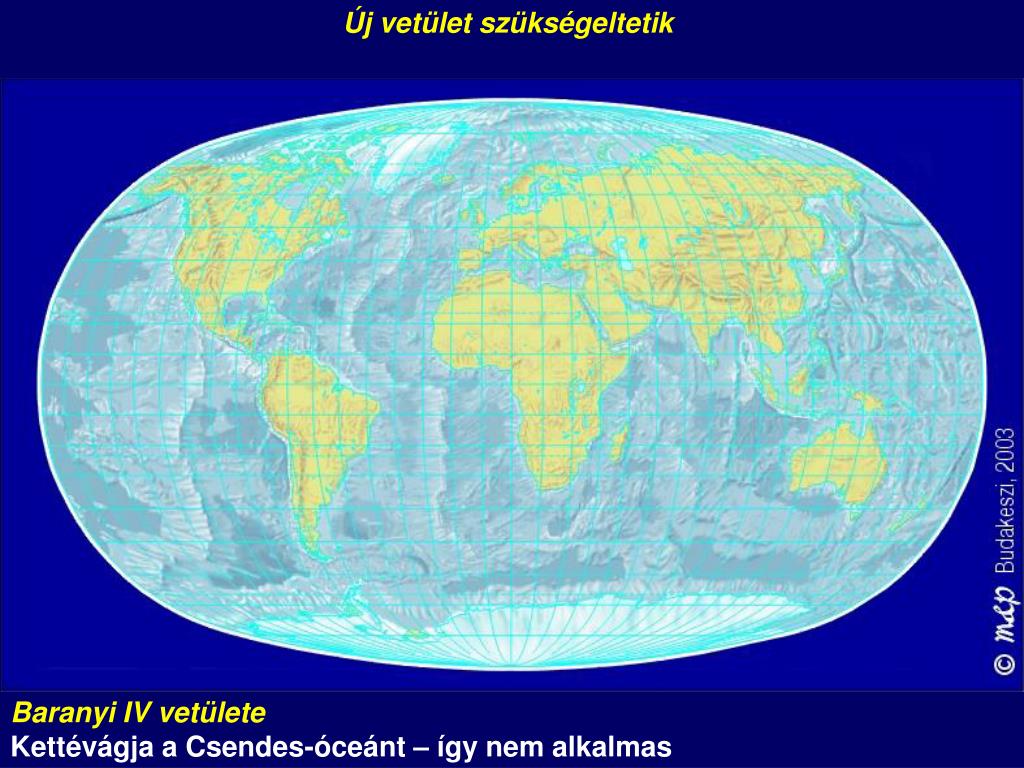

  46. Új vetület szükségeltetik Baranyi IV vetülete Kettévágja a Csendes-óceánt – így nem alkalmas

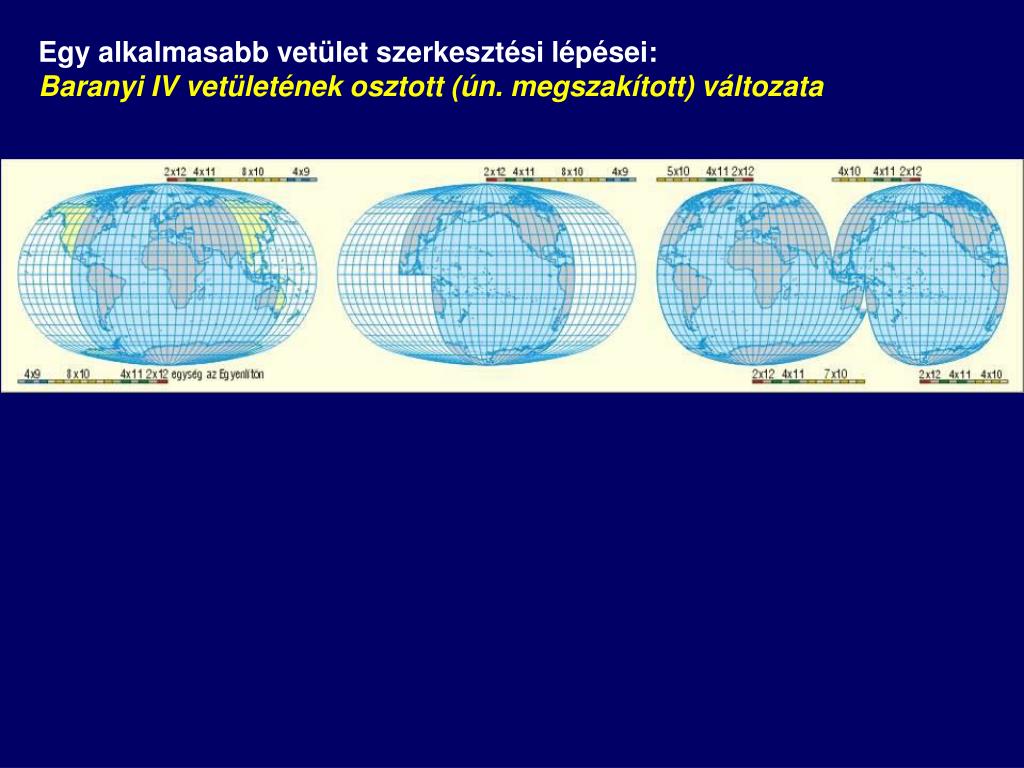

  47. Egy alkalmasabb vetület szerkesztési lépései: Baranyi IV vetületének osztott (ún. megszakított) változata

  48. Baranyi IV vetületének megszakított változata kiegészítve az Északi-sarki-óceán bemutatására is alkalmas sarki vetülettel … ilyen módon az egész Világtenger megfelelőképpen ábrázolható

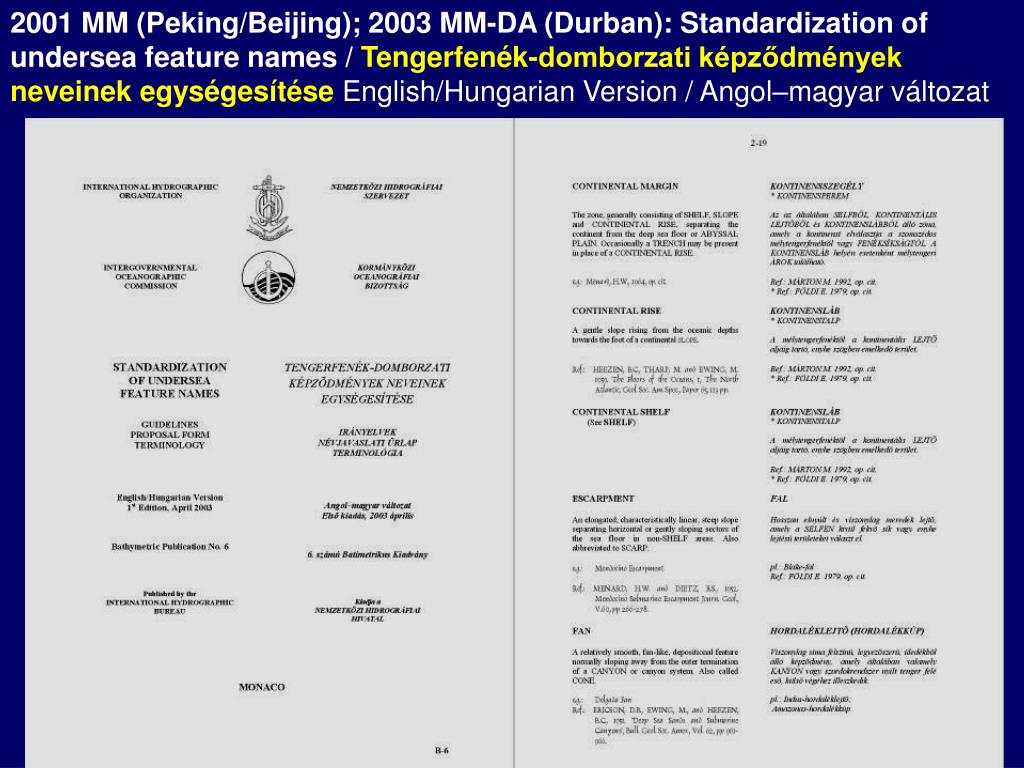

  49. 2001 MM (Peking/Beijing); 2003 MM-DA (Durban): Standardization of undersea feature names / Tengerfenék-domborzati képződmények neveinek egységesítése English/Hungarian Version / Angol–magyar változat

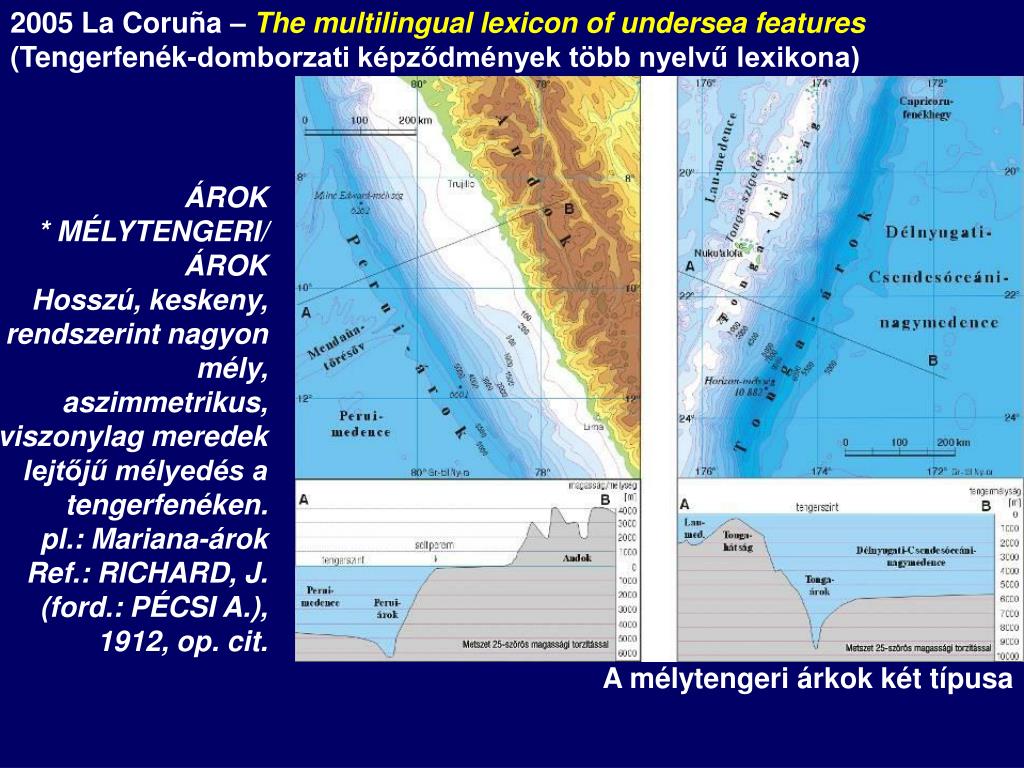

  50. 2005 La Coruña – The multilingual lexicon of undersea features (Tengerfenék-domborzati képződmények több nyelvű lexikona) ÁROK * MÉLYTENGERI/ ÁROK Hosszú, keskeny, rendszerint nagyon mély, aszimmetrikus, viszonylag meredek lejtőjű mélyedés a tengerfenéken. pl.: Mariana-árok Ref.: RICHARD, J. (ford.: PÉCSI A.), 1912, op. cit. A mélytengeri árkok két típusa
