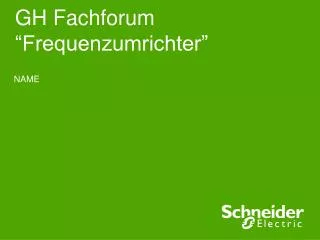

  1. GH Fachforum “Frequenzumrichter” NAME

  2. Agenda • Einführung 20 min • Produktik Schneider Electric 5 min • Workshop Baugröße vs. Technik 45 min • Zusammenfassung Workshop 20 min

  3. Motor und Maschine • Seit über 100 Jahren ist der Drehstrommotor der meist genutzte elektrische Antrieb • Nachteile von direkt einschalten: • um bis zu 7-fach erhöhter Einschaltstrom gegenüber dem Nennstrom • bis zu 3-fach erhöhtes Drehmoment (schlagartige mechanische Belastung) • der hohe Einschaltstrom belastet die Netzversorgung und kann zu Spannungseinbrüchen führen • Stören von empfindlichen Verbrauchern

  4. Was macht der Frequenzumrichter • Der Frequenzumrichter wird als „Black Box“ betrachtet • Kenngrößen sind am Ausgang eine variable „Frequenz“ und „Spannung“ • Das Beispiel Dimmer… • Dimmer = Frequenzumrichter • Der Dimmer kann jede Helligkeit einstellen wie ein Umrichter jede Geschwindigkeit einstellen kann

  5. Frequenzumrichter Aufbau

  6. Wann Frequenzumrichter ? • Softstarter • Pumpen, Lüfter, Transportbänder, Mischer, Verdichter, Brecher • Immer dort wo eine konstante Frequenz von 50Hz (Netzfrequenz) benötigt wird • Der Softstarter startet sanft den Motor und schaltet dann in Bypass (Überbrückung des Sanftanlassers) • Beispiel Dimmer: Ich habe hierbei nur ein Schalter mit langsamen Hoch- und Runterdimmen • Frequenzumrichter • Maschinenbau, Textil, Holz- und Metallverarbeitung, Mischer, Verpackungsmaschinen, Brecher, Transporttechnik, Zerkleinerer • Immer dort einzusetzen wo keine konstante Frequenz eingesetzt werden kann • Beispiel Dimmer: Ich möchte jede Helligkeit einstellen können

  7. Motoren starten - auf die richtige Methode • Umwälzpumpe Weitere Vorteile mit Frequenzumrichter: - unterschiedliche Geschwindigkeiten (Drücke) - Energieeinsparungen (Return of Invest innerhalb von nur 6 Monaten)

  8. Motoren starten - auf die richtige Methode kommt es an! • Waschmaschine • Vorteile mit Frequenzumrichter: • - unterschiedliche Geschwindigkeiten (Reglungsarten) • - Automatisches Waschprogramm im Umrichter • Energieeinsparungen • Elektrische Kopplung von Motoren • Sicherheitstechnik • Keine Stoßbelastungen auf Motor und Maschine

  9. Motoren starten - auf die richtige Methode kommt es an! • Poliermaschine für Ski • Vorteile mit Frequenzumrichter: • unterschiedliche Geschwindigkeiten • - Sicherheitstechnik • Keine Stoßbelastungen auf Motor und Maschine • Drehzahlstabilität • Kommunikationsmöglichkeit (Profibus) zur Auswertung und Rezeptablage

  10. Baureihenübersicht Schneider Electric ATV 12einfache AnwendungP: 0,37 ... 2,2 kW ATV 71anspruchsvolle Anwendungen mit hoher DrehmomentanforderungP: 0,75 ... 2,0 MW Funktionalität ALTIVAR 61/71 230V bis 690V (130/ 220% MN) Altivar 32 230V bis 500V ATV 212Lüfter & Pumpen im Gebäudebereich P: 0,75 ... 75 kW Altivar 312 230V bis 600V Altivar 212 230V bis 480V Altivar 12 100V bis 230V 0,75 kW 2,2 kW 15 kW 75kW 2400 kW ATV32Der neue KompakteP: 0,18 ... 15 KW ATV 61Lüfter, Pumpen & Zentrifugen im großenLeistungsbereichP: 0,75 ... 2,4 MW ATV 312Standardanwendungen mit hoher FunktionalitätP: 0,18 ... 15 KW

  11. Workshop Umreifer • Maschinen- Informationen • 2x Palettenwickler mit automatisiertem Zu- und Abtransport über Rollgänge • je 2x Rollgänge für Zu- und Abtransport • 3 Bewegungen: Auf- und Ab, Spannungsregelung (Folie), Drehung • Alle Leistungen entsprechen 0,75kW • Sonderanforderungen • Sicherheitstechnik • Platzbedarf • Zur Verfügung stehen • Umrichter, SPS, Sicherheitsbausteine STO und SLS, Schütze, Motorschutzschalter, Kabelkanal und EMV Filter • Frage: • Wie sieht Ihr Schaltschrank aus? STO = sicherer Halt, SLS = sicher überwachte Geschwindigkeit

  12. Palettenwickler Lösung … …mitALTIVAR 32 Lösung Kunden Anforderungen • Übersicht der Lösung : • 10x ATV32 + Motorschutzschalter • Sicherheits- Relais • Totale Abmessung der Lösung • 450mm Breite x 230mm Tiefe x 470mm Höhe • Kurz Beschreibung der Lösung (Verkabelung, Logik Sequenz, EMV, …) • Start/Stopp Funktion • ATV Logik • Sicherheits- Funktionen • Endschalter Management • Management Zyklus der Applikation : • Regelung Folienspannung : über Analogeingang der Umrichter • Start Stopp Sequenz: über Digitaleingang der Umrichter • Sicherheits- Management : • Integrierte Sicherheit- Funktionen (STO und SLS) • Weniger Komponenten / einfache Installation • Baugröße entspricht der Anforderung der Applikation • Integrierte Funktionen / keine zusätzlichen Komponenten • einfache Inbetriebnahme; dupliziere der Parameter mit dem Multiloader • Sicherheitsmanagement integriert Kundenzufriedenheit ?
