  1. CFBT-training COMPARTMENT FIRE BEHAVIOR TRAINING Opleiding Binnenbrandbestrijding Karel LAMBERT Realisatie : Erik ETIENNE / Versie 4.4 / 03-2009 Beeld Verdi 14 Flashover.fr

  2. COMPARTMENTFIREBEHAVIORTRAINING Binnenbrandbestrijding Basiskennis (Theorie) Lansen en lanstechniek (pulsing) Deurprocedure Middagpauze Praktijk in de container

  3. COMPARTMENTFIREBEHAVIORTRAINING Doelstellingen van deze dag Basiskennis van het brandverloop Noties over Rapid Fire Progress Hoe vorderen in met warme rook gevulde ruimte en flashover vermijden? Deurprocedure - Pulserende rook bestuderen - Effecten bij openen van een deur die beter dicht bleef - Hoe ontsteking vermijden?

  4. COMPARTMENTFIREBEHAVIORTRAINING Wat zien we niet vandaag? Blussen van een brandhaard (Pulsing-Penciling, Painting) Behandelen van een volontwikkelde brand Ventilatie Deze opleidingsdag zal in de toekomst aangevuld worden met een dag waarbij andere thema’s zullen behandeld worden.

  5. Basiskennis

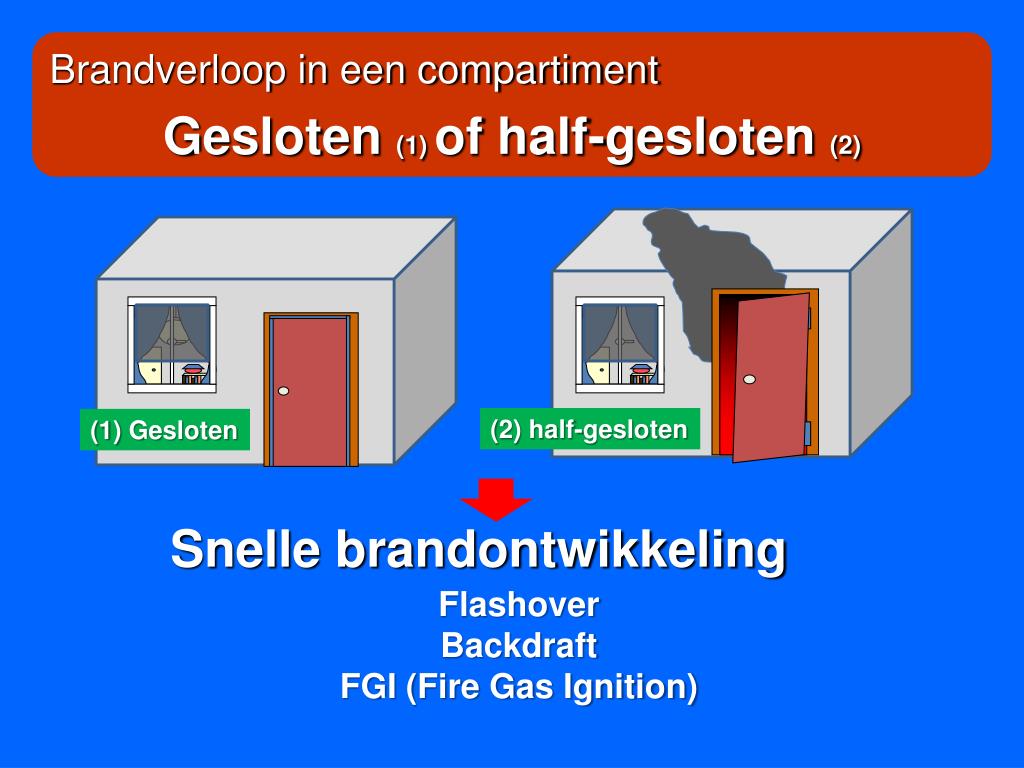

  6. Brandverloop in een compartiment Gesloten (1) of half-gesloten (2) (2) half-gesloten (1) Gesloten Snelle brandontwikkeling Flashover Backdraft FGI (Fire Gas Ignition)

  7. Buitenbrand Hitte 65 à 70 % via convectie 30 à 35 % via straling

  8. Binnenbrand of compartimentsbrand 100 % Van de hitte Hitte

  9. Vuurdriehoek BRANDSTOF ZUURSTOF VUURDRIEHOEK VERBRANDING ENERGIE Noodzakelijk voor de ontsteking en daarna zelfonderhoudend

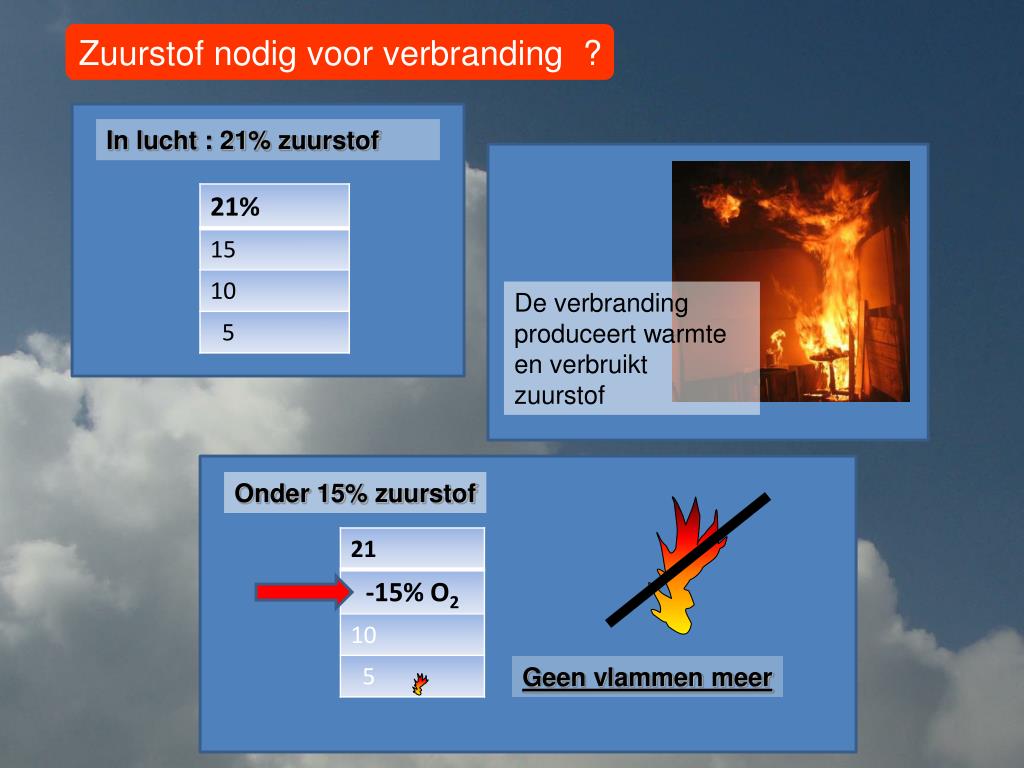

  10. Zuurstof nodig voor verbranding ? In lucht : 21% zuurstof De verbranding produceert warmte en verbruikt zuurstof Onder 15% zuurstof Geen vlammen meer

  11. Contactoppervlak Brandstof / Zuurstof Maak de vergelijking met de rookgassen

  12. Pyrolyse In het begin deshydratatie en pyrolyse Pyrolyse is de ontbinding van een organische stof door de hitte. De complexe organische stoffen worden omgezet in eenvoudigere stoffen. Waterdamp (hout 30% water) Pyrolysegassen Pyrolysegassen zijn brandbaar

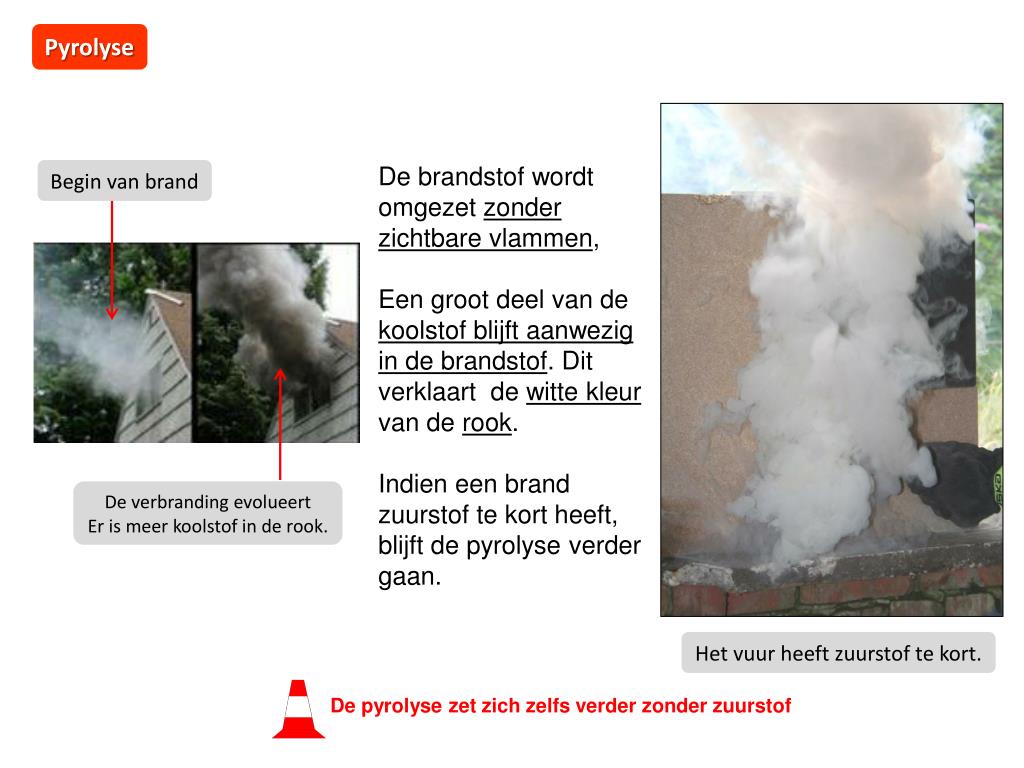

  13. Pyrolyse De brandstof wordt omgezet zonder zichtbare vlammen, Een groot deel van de koolstof blijft aanwezig in de brandstof. Dit verklaart de witte kleur van de rook. Indien een brand zuurstof te kort heeft, blijft de pyrolyse verder gaan. Begin van brand De verbranding evolueert Er is meer koolstof in de rook. Het vuur heeft zuurstof te kort. De pyrolyse zet zich zelfs verder zonder zuurstof

  14. Pyrolyse De verbranding start zeer langzaam en produceert een grote hoeveelheid rook (waterdamp en pyrolysegassen) die perfect zichtbaar is. Container Flashover Nummer 1 - Ecole du Feu de Jurbise (België) - Juni 2007.

  15. Pyrolyse

  16. Observeren en daarna bespreken Reconstructie : In 1981 heeft een flashover in de Stardust Disco te Dublin het leven gekost aan 48 jongeren.

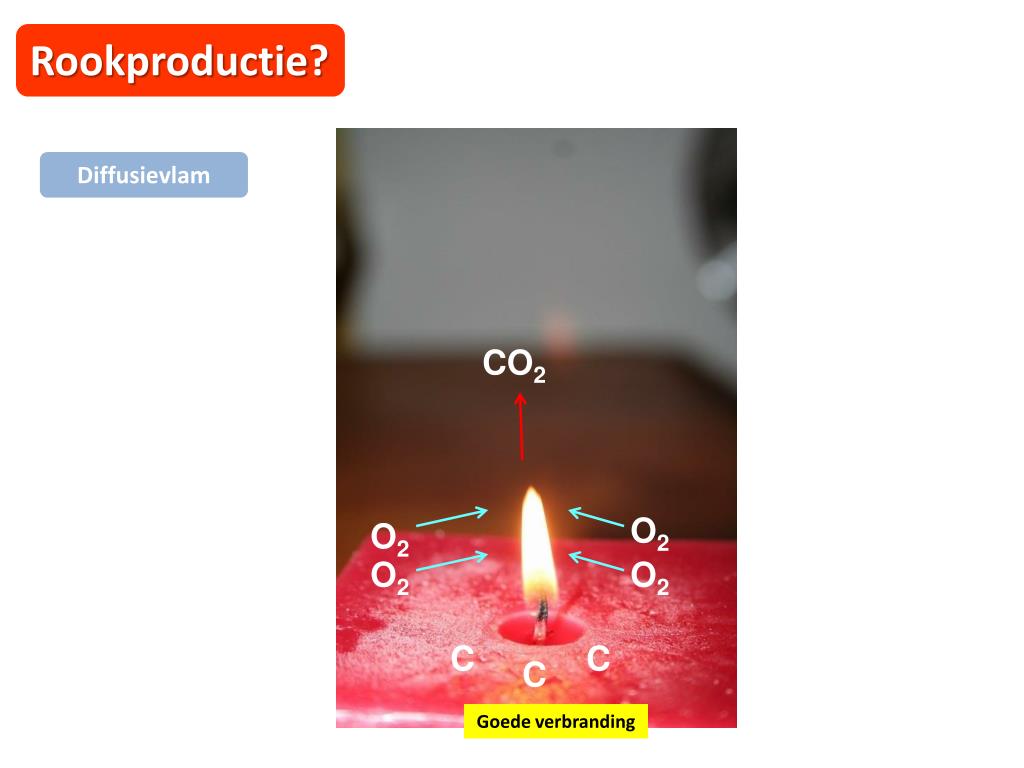

  17. Rookproductie? Diffusievlam CO2 O2 O2 O2 O2 C C C Goede verbranding

  18. Rookproductie Diffusievlam C CO Roet - Rook O2 O2 Slechte verbranding door een obstakel

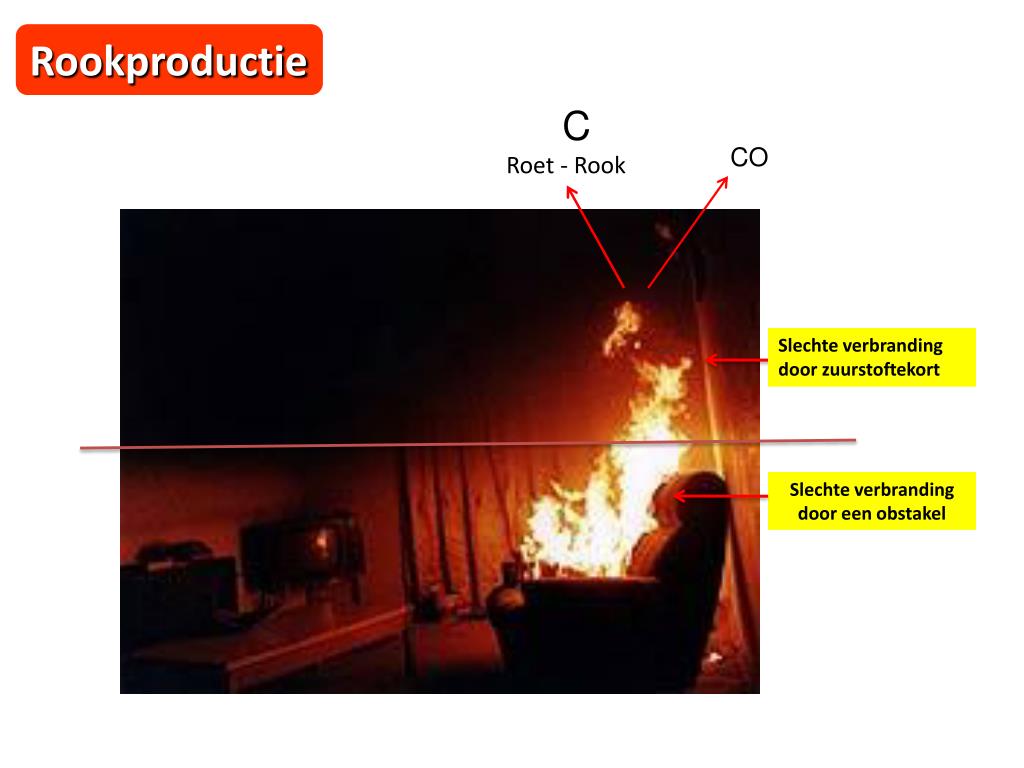

  19. Rookproductie C CO Roet - Rook Slechte verbranding door zuurstoftekort Slechte verbranding door een obstakel

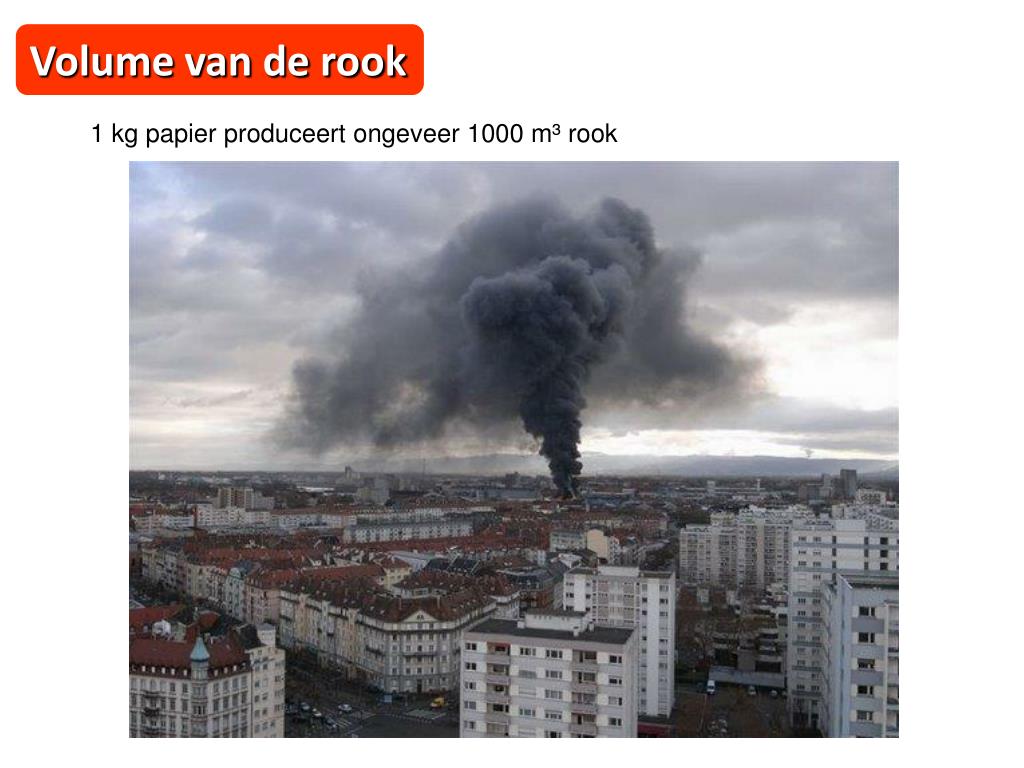

  20. Volume van de rook 1 kg papier produceert ongeveer 1000 m³ rook

  21. Overdruk De rook is warm en zet uit.

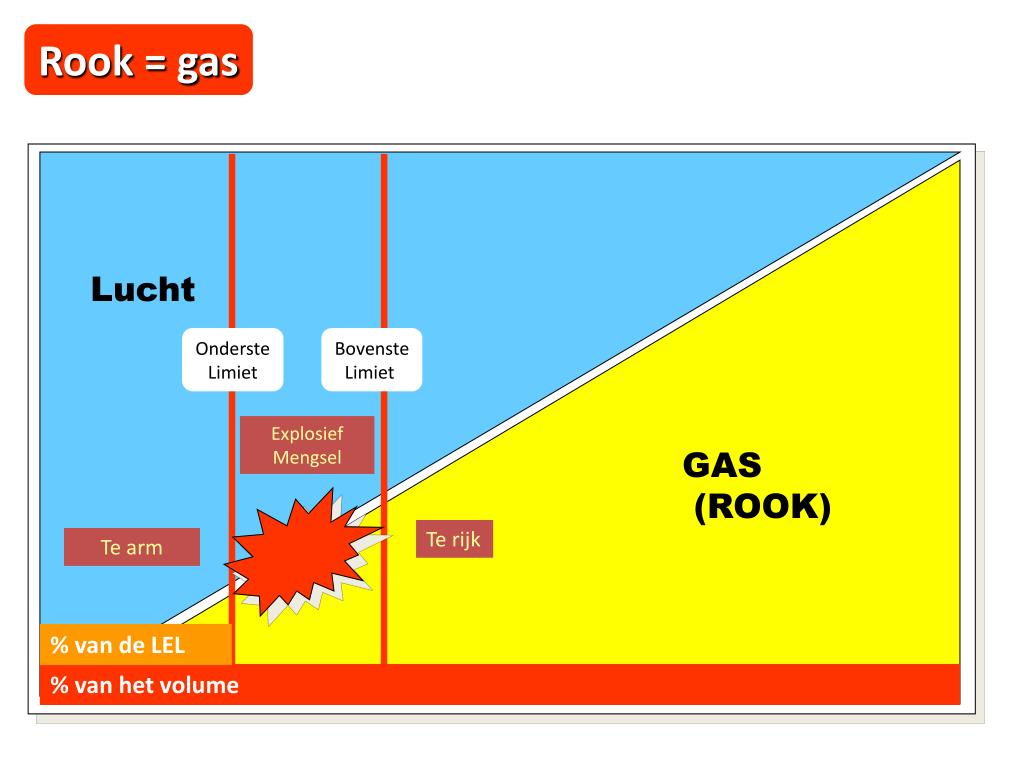

  22. Rook = gas Lucht Onderste Limiet Bovenste Limiet Explosief Mengsel GAS (ROOK) Te rijk Te arm % van de LEL % van het volume

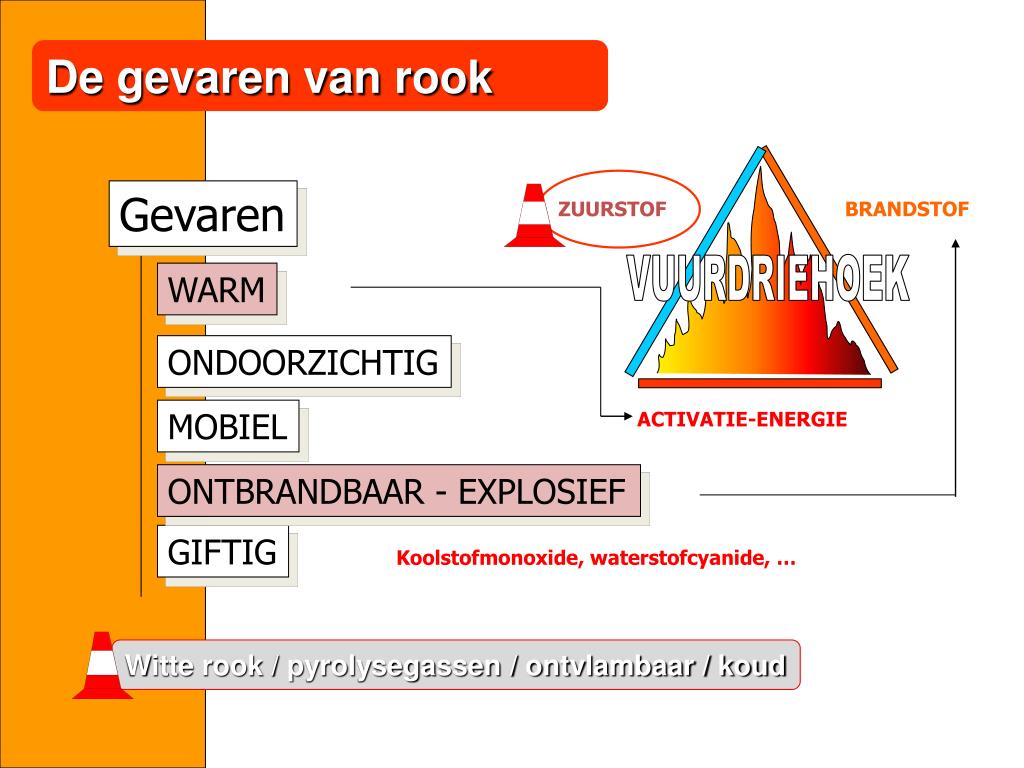

  23. De gevaren van rook Gevaren ZUURSTOF BRANDSTOF VUURDRIEHOEK WARM ONDOORZICHTIG ACTIVATIE-ENERGIE MOBIEL ONTBRANDBAAR - EXPLOSIEF GIFTIG Koolstofmonoxide, waterstofcyanide, … Witte rook / pyrolysegassen / ontvlambaar / koud

  24. brandweer van Kollum BRANDSTOFGECONTROLEERDE BRAND VOLDOENDE ZUURSTOF Voldoendeventilatie Ja? Zolang er brandstof is zal de brand zich voortzetten.

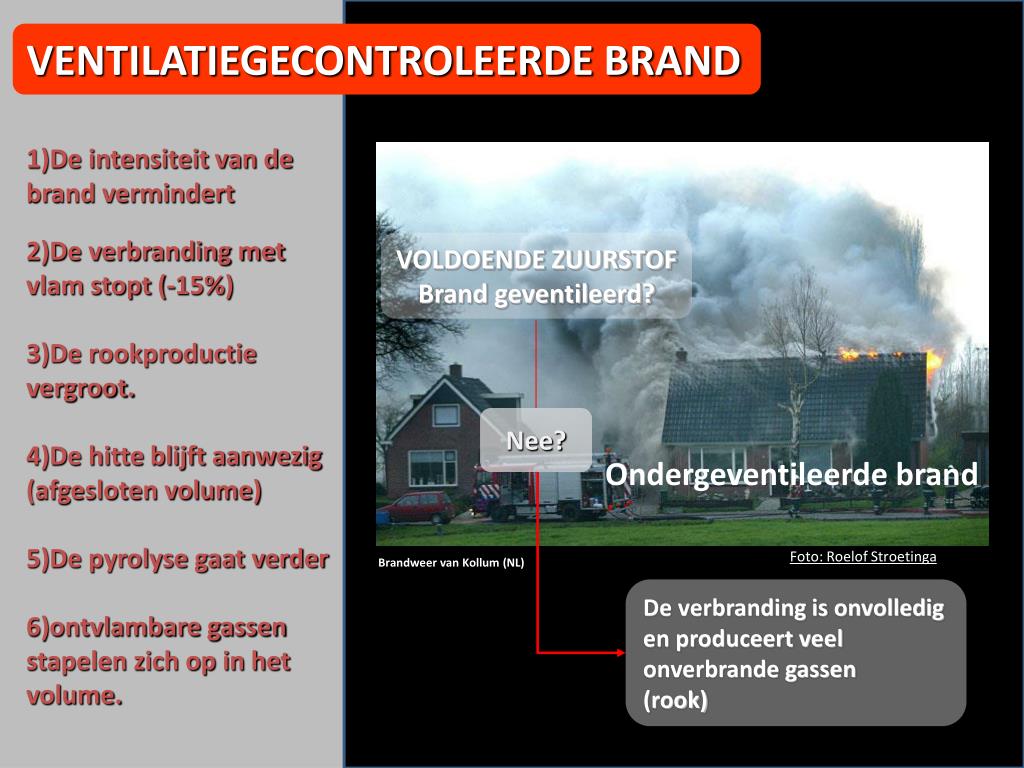

  25. brandweer van Kollum VENTILATIEGECONTROLEERDE BRAND 1)De intensiteit van de brand vermindert 2)De verbranding met vlam stopt (-15%) 3)De rookproductie vergroot. 4)De hitte blijft aanwezig (afgesloten volume) 5)De pyrolyse gaat verder 6)ontvlambare gassen stapelen zich op in het volume. VOLDOENDE ZUURSTOF Brand geventileerd? Nee? Ondergeventileerde brand Foto: Roelof Stroetinga Brandweer van Kollum (NL) De verbranding is onvolledig en produceert veel onverbrande gassen (rook)

  26. 1 2 De 5 Fasen • Beginbrand • Ontwikkelingsfase • Flashover • Volontwikkelde brand • Dooffase 3 4 5

  27. °C 1000 800 600 400 200 Beginbrand Groeifase Volontwikkeld Doven Flashover  Temps De brandcurve Volontwikkelde brand Dooffase Beginbrand Ontwikkeling

  28. Grafiek van eenondergeventileerde brand Harold Dawkins Jay K. Bradish

  29. Fase 1: Beginbrand

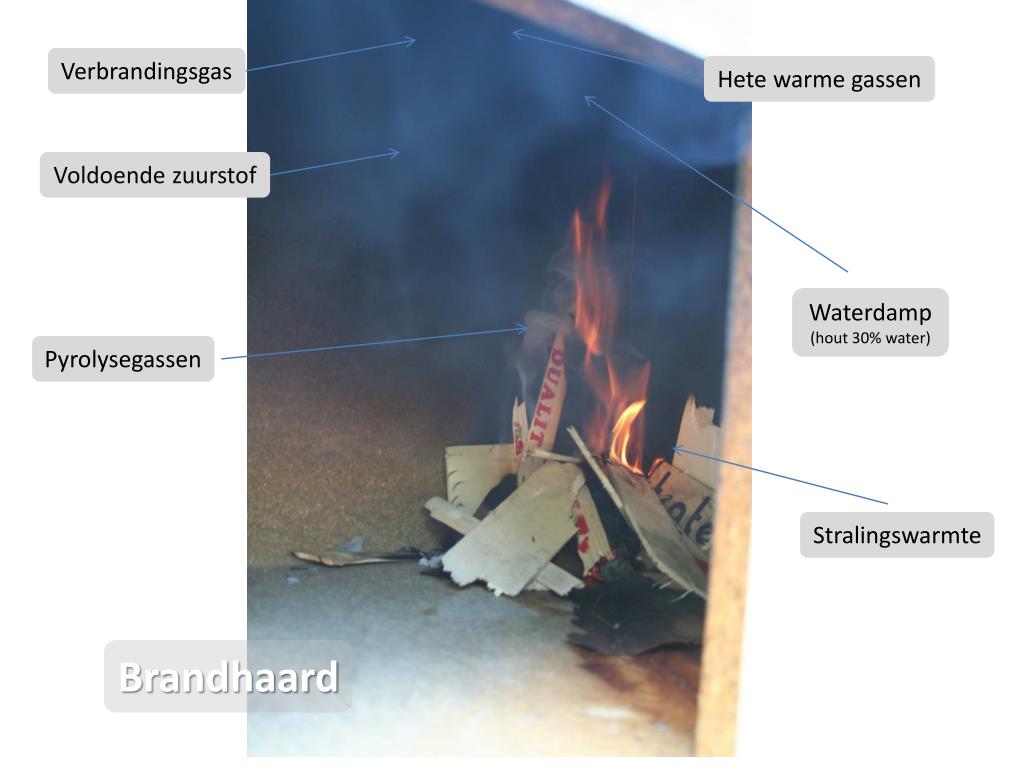

  30. Verbrandingsgas Hetewarmegassen Voldoendezuurstof Waterdamp (hout 30% water) Pyrolysegassen Stralingswarmte Brandhaard Le feu démarre très lentement et produit une grande quantité de fumées (vapeur d'eau et gaz de pyrolyse) parfaitement visibles. Container Flashover Numéro 1 - Ecole du Feu de Jurbise (Belgique) - Juin 2007.

  31. Brand in een lokaal Het vuur verbruikt de zuurstof in functie van het volume van het lokaal en de openingen. Zolang er voldoende zuurstof is, zal het vuur brandstofgecontroleerd blijven.

  32. Fase 2: De ontwikkeling

  33. Temperatuur en volume nemen toe

  34. Vorming van een rooklaag Rooklaagvorming en neutrale lijn: Flashover.fr

  35. De rookgassen branden

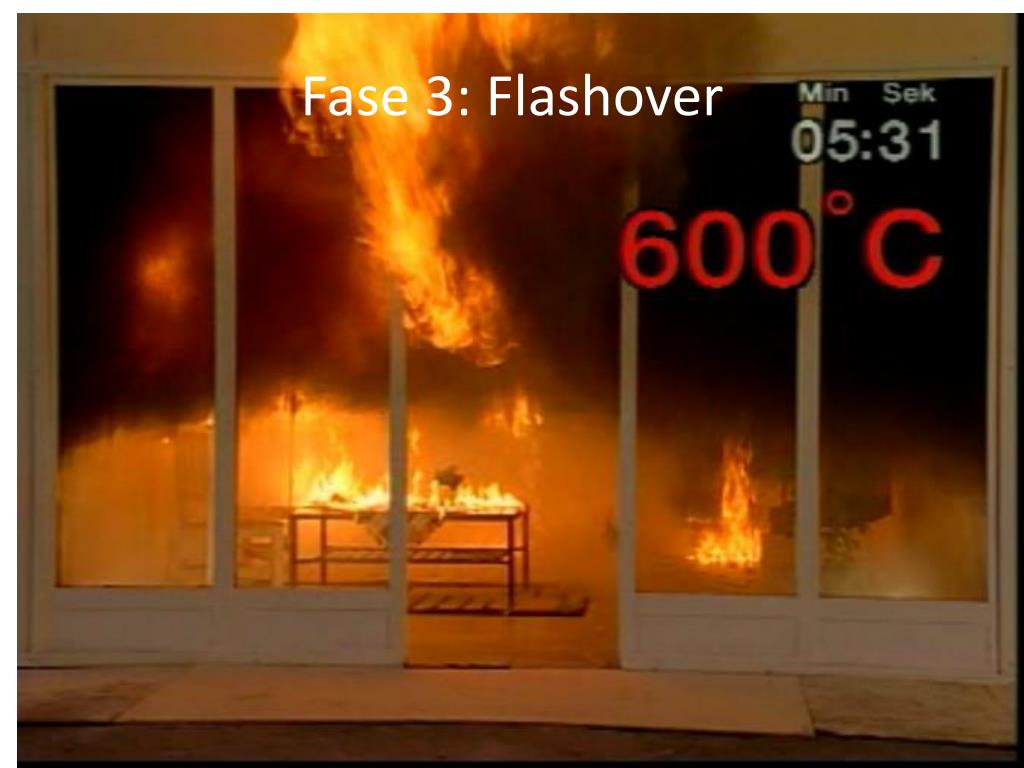

  36. Fase 3: Flashover

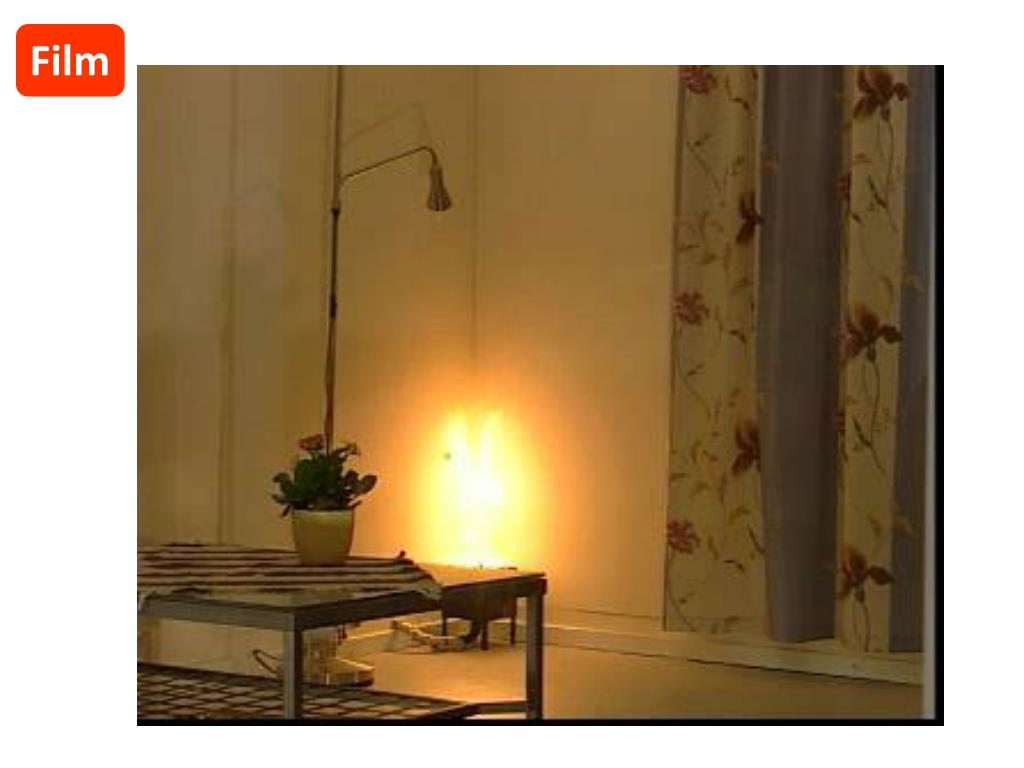

  37. Film

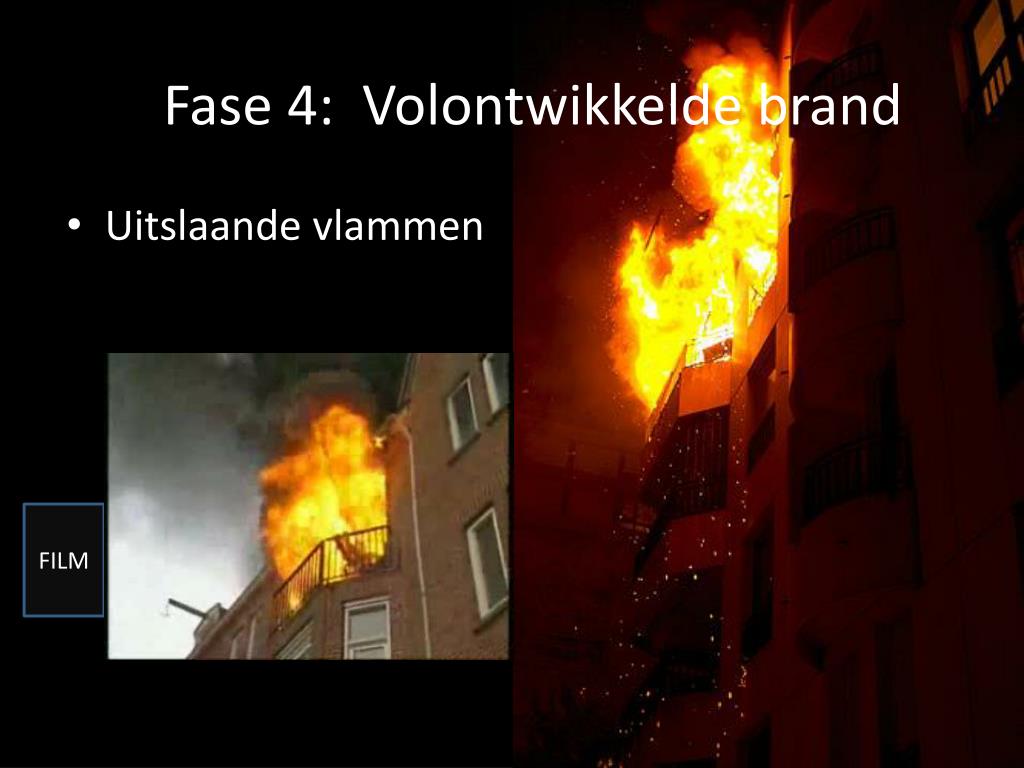

  38. Fase 4: Volontwikkelde brand • Uitslaande vlammen FILM

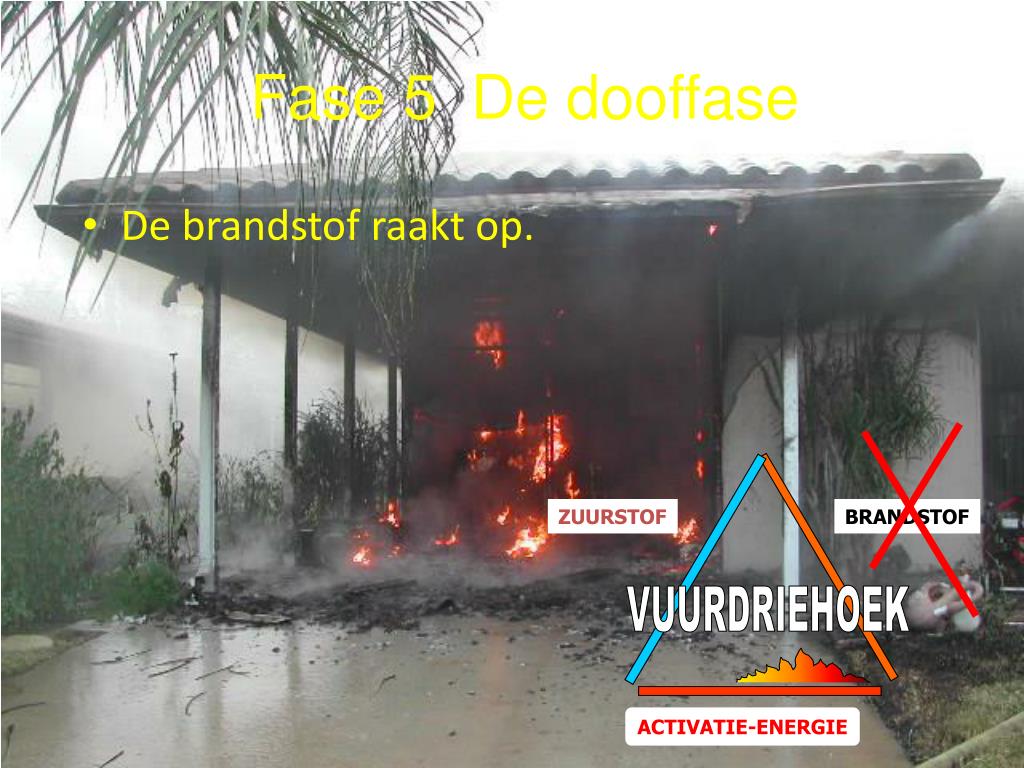

  39. Fase 5 De dooffase • De brandstof raakt op. ZUURSTOF BRANDSTOF VUURDRIEHOEK ACTIVATIE-ENERGIE

  40. RapidFire Progress • Flashover • Ventilatie geïnduceerde Flashover • Backdraft • FGI (Fire Gas Ignition)

  41. Flashover FILM Flashover is een fase van het normaal brandverloop

  42. Alarmsignalen voor flashover Intensen en drukkende hitte komend van de rooklaag Vlammen verschijnen in de rooklaag. Ze maken zich los van de oorspronkelijke brandhaard. Een rooklaag die snel naar beneden komt of zich al heel laag bevindt. Plotse verschijning van pyrolysegassen

  43. Alarmsignalen Dancing angels en Roll over FILM

  44. Roll over Voorteken : roll-over

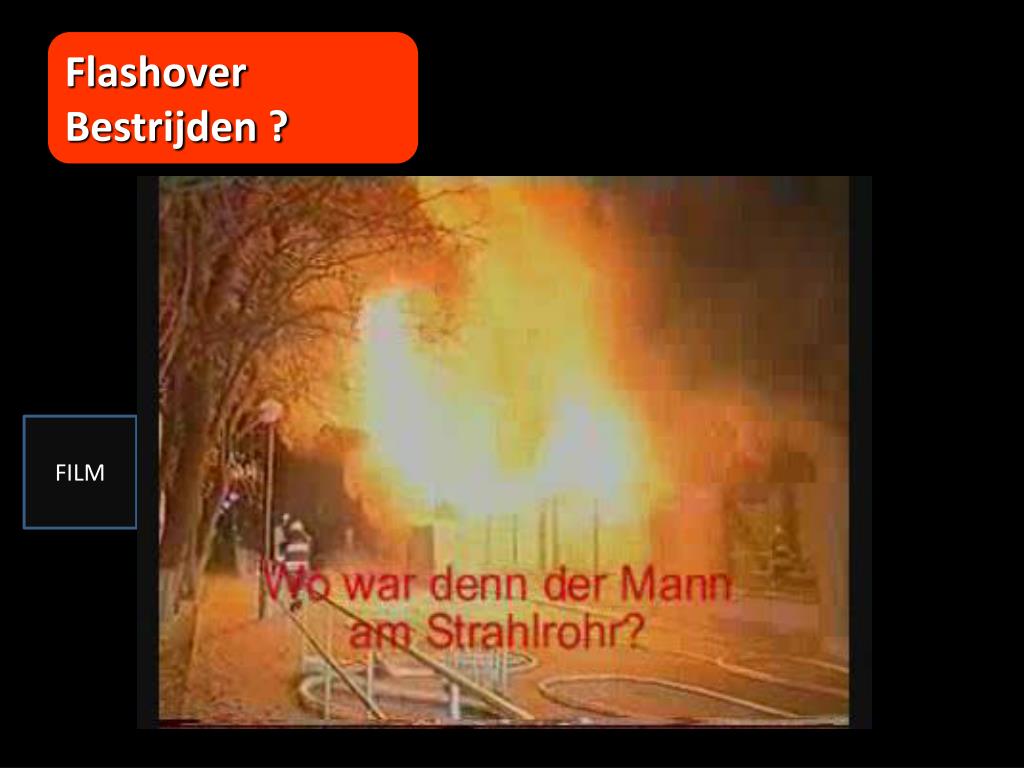

  45. Flashover Bestrijden ? FILM

  46. Flashover Bestrijden? Flashover te Berlin 2004 Flashover te Berlin 2004

  47. VentilatiegeïnduceerdeFlashover TEMP ZUURSTOF BRANDSTOF VUURDRIEHOEK ACTIVATIE-ENERGIE Graphique Ed. Hartin, 12-minutes on the Firegrond TIME De brand isondergeventileerd. Hetopenen van eendeur, breken van eenraamzal verse luchttoevoeren en de brand latenevoluerennaarflashover.

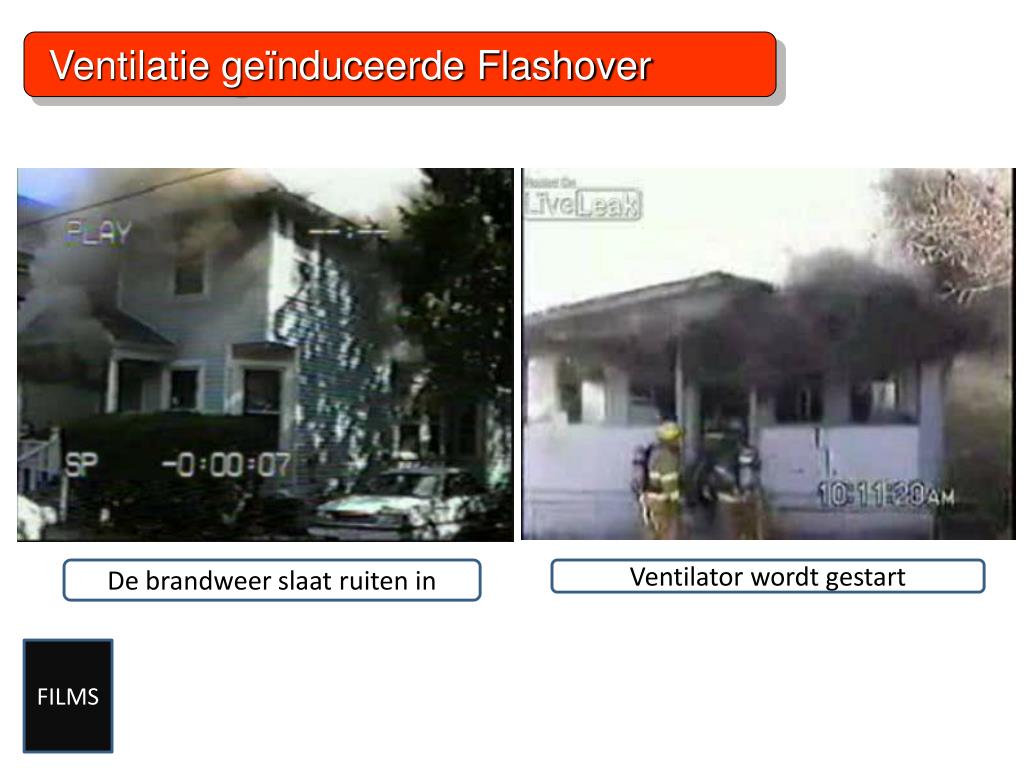

  48. Ventilatie geïnduceerde Flashover De brandweer slaat ruiten in Ventilator wordt gestart FILMS

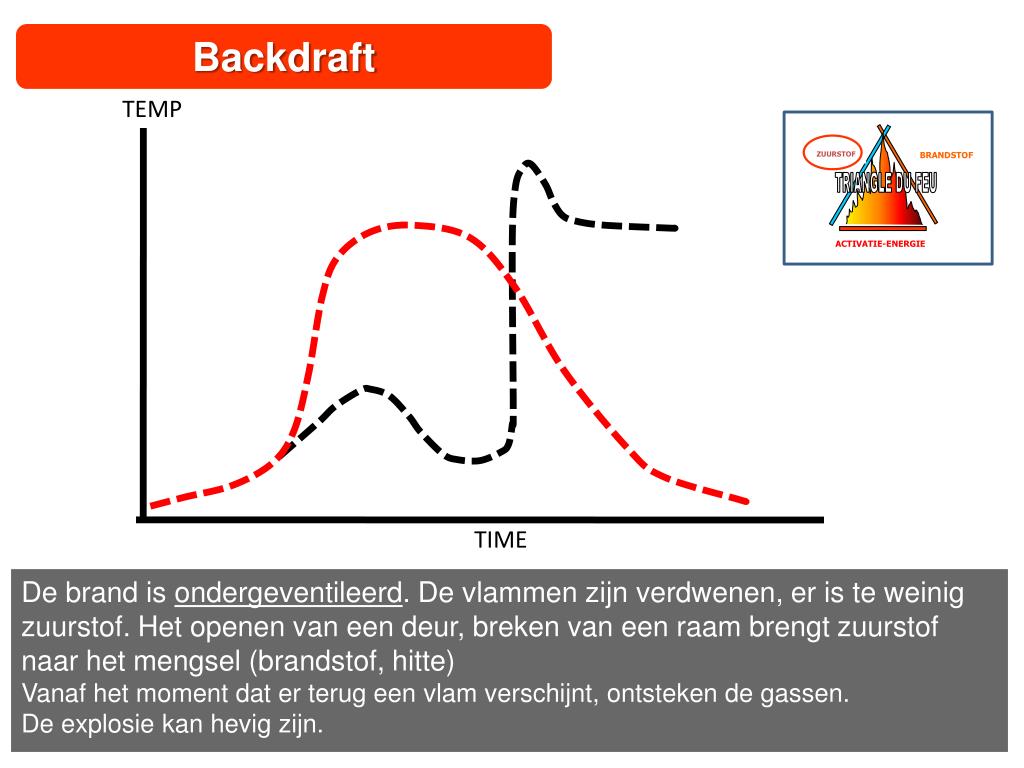

  49. Backdraft TEMP ZUURSTOF BRANDSTOF TRIANGLE DU FEU ACTIVATIE-ENERGIE TIME De brand isondergeventileerd. De vlammenzijnverdwenen, er is te weinigzuurstof. Hetopenen van eendeur, breken van eenraambrengtzuurstofnaarhetmengsel (brandstof, hitte) Vanafhet moment dat er terugeenvlamverschijnt, ontsteken de gassen. De explosie kan hevigzijn.

  50. WAT BETEKENT BACKDRAFT ? BackbetekentTerugen DraftishetAmerikaans-Engels voorDraught, datstaatvoorStroming. Backdraftis dus « Terugtrekken van lucht ». FILM
