  1. TeoriGraph Suryadi MT StrukturDiskrit Teori Graph

  2. Kelahiran Teori Graph • Masalah Jembatan Konigsberg : • Mulai dan berakhir pada tempat yang sama, bagaimana caranya untuk melalui setiap jembatan tepat satu kali ? • 1736: Leonhard Euler • Basel, 1707-St. Petersburg, 1786 • Mampu mengungkap misteri Jembatan Konigsberg Teori Graph

  3. Problem dan Model Graph MASALAH Data Analisis MODEL IMPLEMENTASI PROGRAM Analisis ALGORITMA SOLUSI YANG DIHARAPKAN Teori Graph

  4. Problem 1 • Setiap minggu sekali, seorang petugas kantor telepon berkeliling untuk mengumpulkan koin pada telepon umum yang dipasang diberbagai tempat. Berangkat dari kantornya, ia mendatangi satu demi satu telepon umum tersebut, dan akhirnya kembali ke kantor lagi. Problem yang muncul adalah petugas tersebut menginginkan suatu rute perjalanan dengan waktu minimal ? Teori Graph

  5. Problem 2 • Pada suatu persimpangan jalan yang ramai akan dipasang lampu lalu lintas (TL). Telah diatur bahwa jalan A, C, D, E, dan F satu arah serta jalan B adalah 2 arah. Perjalanan yang diperbolehkan adalah : • A  B A  C A  E B  C B  E • D  C D  E F  B F  C F  E Problemnya adalah bagaimana menentukan pola TL dengan jumlah fase minimal,dan pada setiap fase tidak ada perjalanan yang saling melintas ? Teori Graph

  6. Problem 3 • Rute perjalanan dari kota A ke P dapat dilakukan dengan berbagai macam alternatif. Dari sekian banyak alternatif yang ada maka tentukanlah rute yang paling minimal untuk ditempuh (misalkan minimal dalam hal jarak tempuh/waktu tempuh) ? Teori Graph

  7. Model Graph • Jika kita lakukan analisis terhadap ketiga problem tadi, maka kita akan buatkan model persoalannya ke dalam model Graph. • Problem 1 pada model Graph dikenal dengan problem Travelling Salesman. • Problem 2 pada model Graph dikenal dengan problem Coloring Graph (pewarnaan Graph). • Problem 3 pada model Graph dikenal dengan problem Shortest Path. Teori Graph

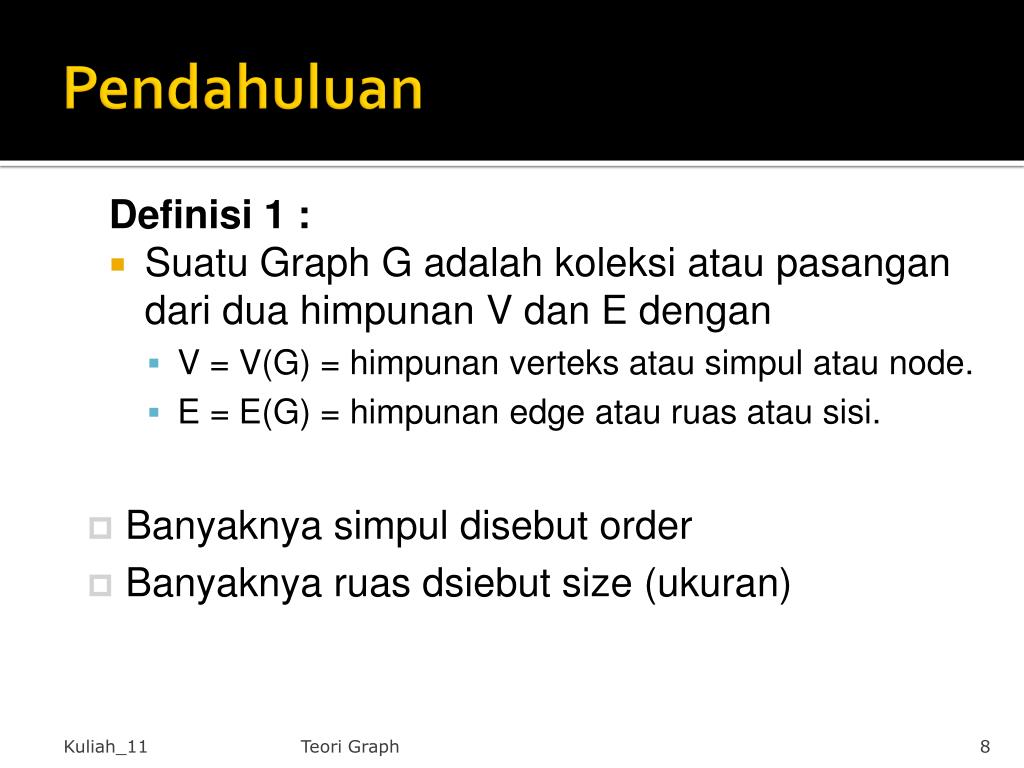

  8. Pendahuluan Definisi 1 : • Suatu Graph G adalah koleksi atau pasangan dari dua himpunan V dan E dengan • V = V(G) = himpunan verteks atau simpul atau node. • E = E(G) = himpunan edge atau ruas atau sisi. • Banyaknya simpul disebut order • Banyaknya ruas dsiebut size (ukuran) Teori Graph

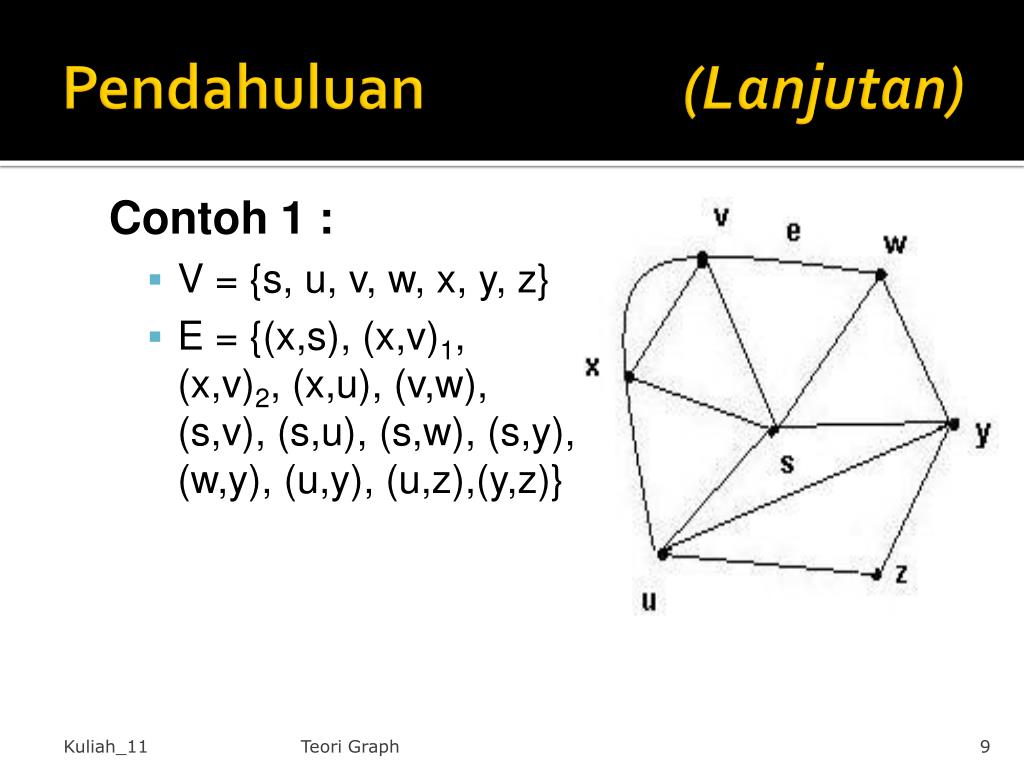

  9. Pendahuluan(Lanjutan) Contoh 1 : • V = {s, u, v, w, x, y, z} • E = {(x,s), (x,v)1, (x,v)2, (x,u), (v,w), (s,v), (s,u), (s,w), (s,y), (w,y), (u,y), (u,z),(y,z)} Teori Graph

  10. Edges • Edge merupakan pasangan tak terurut dari simpul. Misalkan edge e = (v,w) = (w,v). • Edge e dikatakan incident pada v dan w. • Simpul terpencil (terisolasi) adalah suatu simpul tanpa incident edges. p Teori Graph

  11. Special edges • Parallel edges • Dua ruas atau lebih yang mempunyai kedua simpul ujung yang sama. • Graph disamping : ruas (a,b) merupakan ruas paralel atau ruas sejajar. • Loops (self-loops) • Suatu ruas yang kedua simpul ujungnya sama. • Graph disamping, ruas (d,d) self-loops. Teori Graph

  12. Special graphs • Simple graph (Graph sederhana) • Suatu graph yang tidak memiliki self-loops dan ruas sejajar. • Weighted graph (Graph berlabel / berbobot) • Suatu graph yang setiap ruasnya dikaitkan dengan besaran tertentu (“bobot”). Teori Graph

  13. Graph Berarah G disebut graph berarah atau directed graph/ digraph jika setiap ruas merupakan pasangan terurut dari simpul. (dpl. Setiap ruasnya memiliki arah). Teori Graph

  14. Graph Similar Problem: bagaimana mengelompokan objek-objek ke dalam klas yang similar berdasarkan pada variasi komponen objeknya.? • Contoh 2: • Beberapa program komputer dari suatu algoritma yang sama memiliki perbedaan komponen k = 1, 2 dan 3 yaitu : • K=1  banyaknya baris program • K=2  banyaknya statemen “return” • K=3  banyaknya pemanggilan function Teori Graph

  15. Graph Similar (Lanjutan) Hasil perbandingannya yaitu : Teori Graph

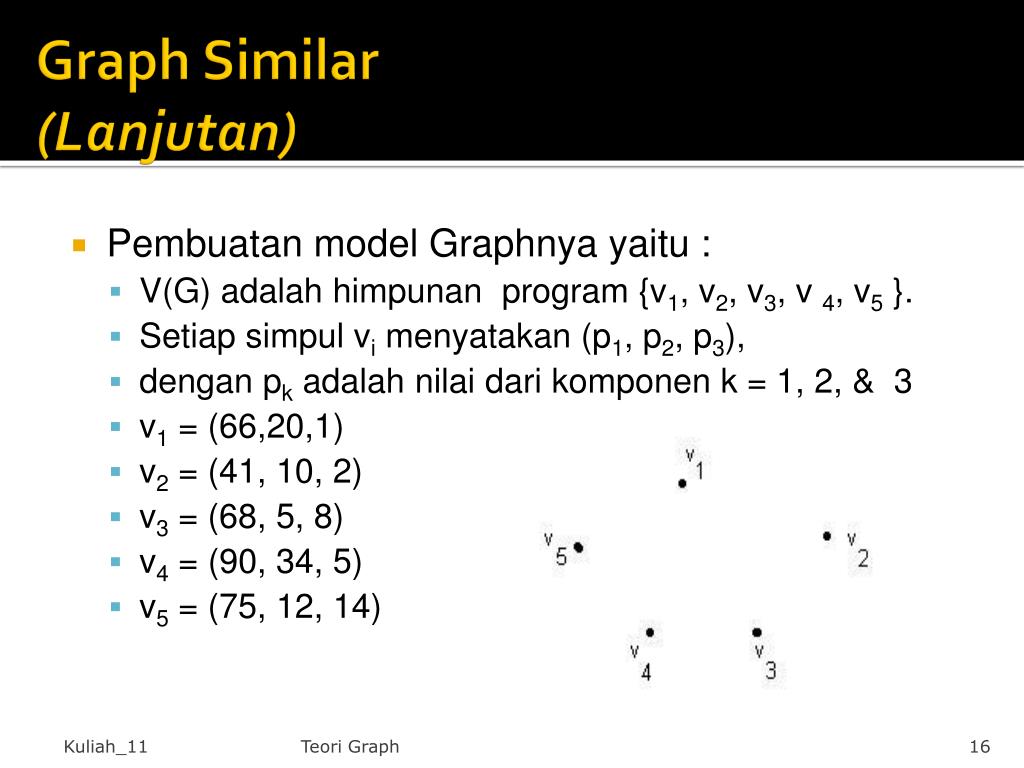

  16. Graph Similar (Lanjutan) • Pembuatan model Graphnya yaitu : • V(G) adalah himpunan program {v1, v2, v3, v 4, v5 }. • Setiap simpul vi menyatakan (p1, p2, p3), • dengan pk adalah nilai dari komponen k = 1, 2, & 3 • v1 = (66,20,1) • v2 = (41, 10, 2) • v3 = (68, 5, 8) • v4 = (90, 34, 5) • v5 = (75, 12, 14) Teori Graph

  17. Dissimilarity function • Definisi dissimilarity function adalah : • Untuk setiap pasangan simpul v = (p1, p2, p3) dan w = (q1, q2, q3) maka 3 s(v,w) =  |pk – qk| = |p1 – q1|+ |p2 – q2|+ |p3 – q3| k = 1 • s(v,w) dalah ukuran dari dissimilarity antara dua program v dan w. • Berdasarkan bilangan tetap N. Tambahkan ruas antara v dan w jika s(v,w) < N. Sehingga : • Kita katakan bahwa simpul v dan w berada pada kelas yang sama jika v = w atau terdapat jalur antara v dan w. Teori Graph

  18. Dissimilarity functions (Lanjutan) • Misalkan N = 25. dan diketahui pula : • v1 = (66,20,1) • v2 = (41, 10, 2) • v3 = (68, 5, 8) • v4 = (90, 34, 5) • v5 = (75, 12, 14) • s(v1,v3) = 2+15+7 =24  buat ruasnya s(v3,v5) = 7+7+6 = 20  buat ruasnya dan semua yang lainnya s(vi,vj) > 25 • Sehingga terdapat 3 kelas, yaitu : {v1,v3, v5}, {v2} and {v4} • Dan diperoleh Graphnya yaitu : Teori Graph

  19. Derajat Vertex • Derajat dari simpul v, dinotasikan dgn (v), adalah banyaknya ruas yang melalui v • Contoh : • (a) = 4, (b) = 3, • (c) = 4, (d) = 6, • (e) = 4, (f) = 4, • (g) = 3. Teori Graph

  20. Derajat pada Graph Teorema: jika G suatu graph dengan m ruas dan n simpul maka jumlah derajat semua simpulnya adalah 2m. n  (vi) = 2m i = 1  jumlah dari derajat semua simpul pada graph adalah genap. Teori Graph

  21. Graph Lengkap K n • Misalkan n > 3 • Graph Lengkap (complete graph) Kn adalah graph dengan n simpul dan setiap pasang simpulnya terhubung oleh satu ruas. Derajat setiap vertex sama • Contoh di samping merupakan Graph lengkap K5 Teori Graph

  22. Graph Bipartisi • Graph bipartisi G adalah suatu graph sedemikian sehingga berlaku • V(G) = V(G1)  V(G2) • |V(G1)| = m, |V(G2)| = n • V(G1) V(G2) =  • Tidak terdapat ruas antara sembarang simpul pada subset V(Gk) yang sama; k = 1,2. Teori Graph

  23. Complete bipartite graph Km,n • Suatu graph bipartisi adalah graph bipartisi lengkap (Complete bipartite graph) Km,n jika setiap simpul pada V(G1) terhubung dengan simpul pada V(G2) dan sebaliknya, • |V(G1)| = m • |V(G2)| = n Teori Graph

  24. Graph Terhubung • Suatu Graph dikatakan terhubung (Connected)jika setiap pasang dari simpul dapat dilalui dengan suatu jalur. • Setiap subgraph terhubung dari suatu graph tak terhubung G disebut component dari G Teori Graph

  25. Jalur dan Cycle • Suatu Jalur (Path) dengan panjang n adalah barisan dari n + 1 simpul dan n ruas secara berurutan.  (v0, e1 , v1, e2 , v2, e3 , …, vn-1, en , vn) • Suatu Cycle adalah jalur dengan simpul awal dan simpul akhirnya sama. Teori Graph

  26. Jalur dan Cycle (Lanjutan) Contoh : • Diketahui suatu Graph G : • Jalur dari simpul 1 ke 5 : 1, 5 atau 1, 2, 5 atau 1, 2, 3, 4, 5 atau 1, 2, 3, 5, atau 1, 6, 5 • Cycle dgn panjang 3 : 1, 2, 5, 1 atau 2, 3, 5, 5 • Cycle dgn panjang 6 : 1, 2, 3, 4, 5, 6, 1 e1 e2 2 1 3 e6 e8 e3 e7 e9 e5 e4 4 6 5 Teori Graph

  27. Subgraph Definisi : • Misal G=(V,E) suatu Graph dan G’ =(V’,E’) disebut subgraph dari G jika : • V’  V dan E’  E Contoh: • Diketahui graph G sebagai berikut : subgraph Teori Graph

  28. Perjalanan Euler • Sebuah perjalanan Euler (Euler cycle) pada graph G adalah sebuah cycle sederhana yang melalui setiap edge di G hanya sekali. • Problem jembatan Königsberg: • Apakah memungkinkan untuk memulai dan mengakhiri suatu perjalanan dari titik yang sama melalui ke 7 jembatan hanya sekali? • Problem dapat dinyatakan dengan sebuah graph • Edge menyatakan jembatan dan setiap vertex menyatakan daerah (region). Teori Graph

  29. Graph Euler • Sebuah graph G adalah graph Euler jika memiliki Euler cycle. Teorema: G adalah Graph Euler jika dan hanya jika G terhubung dan semua vertex memiliki derajat genap. • Graph terhubung merepresentasikan problem jembatan Königsberg. • Graph tersebut bukan Graph Euler. • Berarti problem jembatan Königsberg tidak memiliki solusi. Teori Graph
