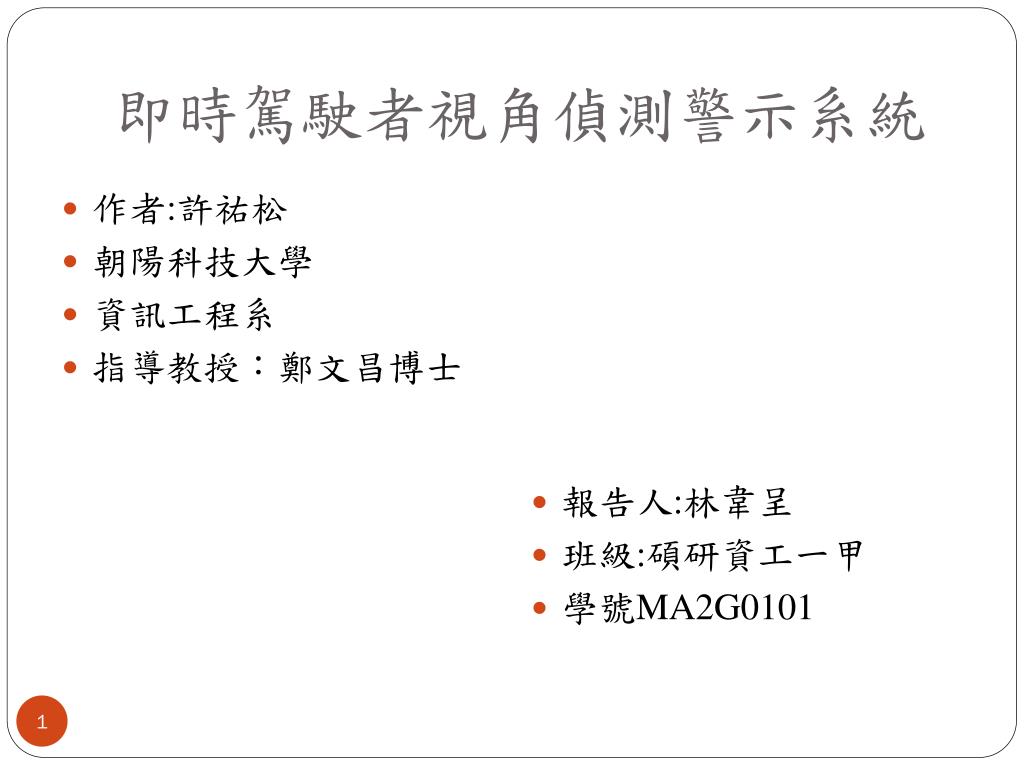

  1. 即時駕駛者視角偵測警示系統 • 作者:許祐松 • 朝陽科技大學 • 資訊工程系 • 指導教授：鄭文昌博士 • 報告人:林韋呈 • 班級:碩研資工一甲 • 學號MA2G0101

  2. OUTLINE • 研究動機 • 相關文獻討論 • 研究目的 • 研究方法 • 實驗與結果 • 結論

  3. 一、研究動機 • 汽車普及，造成了車禍事故頻頻發生 • 車禍主因 • 智慧型手機 • 駕駛者視線

  4. 二、相關文獻討論 • 頭部姿勢定位，可分為3個自由度 • Pitch(-60.4 ~ -69.6) • Roll(-40.9 ~ -36.3) • Yaw(-79.8 ~ 75.3)

  5. 二、相關文獻討論 • Wang 和Yang提出一個方法來偵測人臉 • 同態濾波:增強亮度與對比 • 叢集演算法:分離臉部特徵 • 二值化

  6. 二、相關文獻討論 • Wang和Chen 提出了一個兩個步驟的眼睛偵測方法 • 能量分析去雜訊 • 頭部輪廓偵測(head contour detection: HCD) • 小波轉換投影(眼睛、鼻子、嘴巴) • 缺點:無法通用不同人、不同視角

  7. 二、相關文獻討論 • Between-eyes濾波器 • 透過膚色找出可能為人臉區域 • 快速傅立葉轉換 • 人臉的幾何位置特徵 缺點:在於多人入鏡或是膚色背景過大時，難以判斷哪個頻域區塊才是所求的兩眼之間位置

  8. 二、相關文獻討論 • Viola-Jones檢測器，OpenCV稱這個檢測器為「Haar分類器」 • Haar的小波特徵:由矩陣圖像區域之加減組成 • 偵測人臉和紋理相近等物體

  9. 二、相關文獻討論 • 區塊匹配法(block matching) 在文獻中的應用是將人臉區域給擷取出來，進行放大、縮小、旋轉等等 • 優點:不怕亮度變化，追蹤也較不易失敗 • 缺點:只適用正臉

  10. 二、相關文獻討論 • 卡爾曼濾波器(KalmanFilter) 解決裡散線性的估測問題是一種高效率的數學方式來估計系統狀態，藉由過去的狀態經過預測技術來得到目前的狀態，在眼睛追蹤常用來來提升準確度。

  11. 二、相關文獻討論 • 粒子濾波器 透過過去所觀測的狀態來建築出目前狀態的機率密度函數，它為多特徵融合跟追蹤提供了一個很好的概率框架(Bounding Box)

  12. 三、研究目的 • 使用OpenCV找出人臉 • 透過HS、HOG、粒子濾波取得雙眼和嘴巴的位置 • 三角幾何特徵 • 駕駛者的視線

  13. 四、研究方法 • 系統流程

  14. 四、研究方法 • 樣板建立 • OpenCV偵測人臉(Haar分類器) • ROI推估嘴巴和眼睛的位置 • 偵測嘴巴和眼睛

  15. 四、研究方法 1.1 粒子濾波器 演算法

  16. 四、研究方法 1.2 粒子濾波器機率密度變化圖

  17. 四、研究方法 1.3粒子濾波器流程圖

  18. 四、研究方法 1.4粒子濾波器眼睛的Bounding Box

  19. 四、研究方法 1.5粒子預測

  20. 四、研究方法 1.6方向梯度直方圖(HOG)

  21. 四、研究方法 1.7粒子估測 • Bounding Box • 直方圖(邊緣、顏色、梯度) • 以舊粒子權重計算cdf

  22. 四、研究方法 2.人臉3D三角模組特徵計算 B A C

  23. 四、研究方法 3.立體視覺針孔模組

  24. 四、研究方法 5.3D 三角模組特徵向量 圖片座標點: 立體影像的差異值: 深度:

  25. 四、研究方法 6. 類神經網路 • 第一層使用雙彎曲轉移函數的多層神經元 tan-sigmoid transfer function • 第二層的函數其線性的輸出層 pure-liner function

  26. 四、研究方法 • 倒傳遞類神經網路與視角偵測 • 使用人臉模組特徵向量中F = [a, b, c, ∠A, ∠B, ∠C, ZAB, ZBC, ZCA]T 等九個數據當作我們的輸入(訓練資料)，而輸出則為我們的視線方向

  27. 五、實驗與解果 • 1. 實驗環境

  28. 五、實驗與解果 2.基於HS特徵的嘴巴偵測結果

  29. 五、實驗與解果 2.基於HOG特徵的嘴巴偵測結果

  30. 五、實驗與解果 3.基於HS特徵的眼睛偵測結果

  31. 五、實驗與解果 3.基於HOG特徵的眼睛偵測結果

  32. 五、實驗與解果 3.不同隱藏層節點的MSE 個視線方向隨機使用六組當作訓練資料，另外三組當作測試資料進行交互驗證並重複實驗三次。

  33. 7.結論 • 實驗發現，HOG-粒子濾波器追蹤眼睛、HS-粒子濾波器做追蹤嘴巴，能達成較好的追蹤效果 • 訓練資料庫方面，我們可以得到平均約85%的偵測率 • 實驗方現，在15-20個類神經網路中間節點可以達到較好的訓練效率

  34. Q&A
