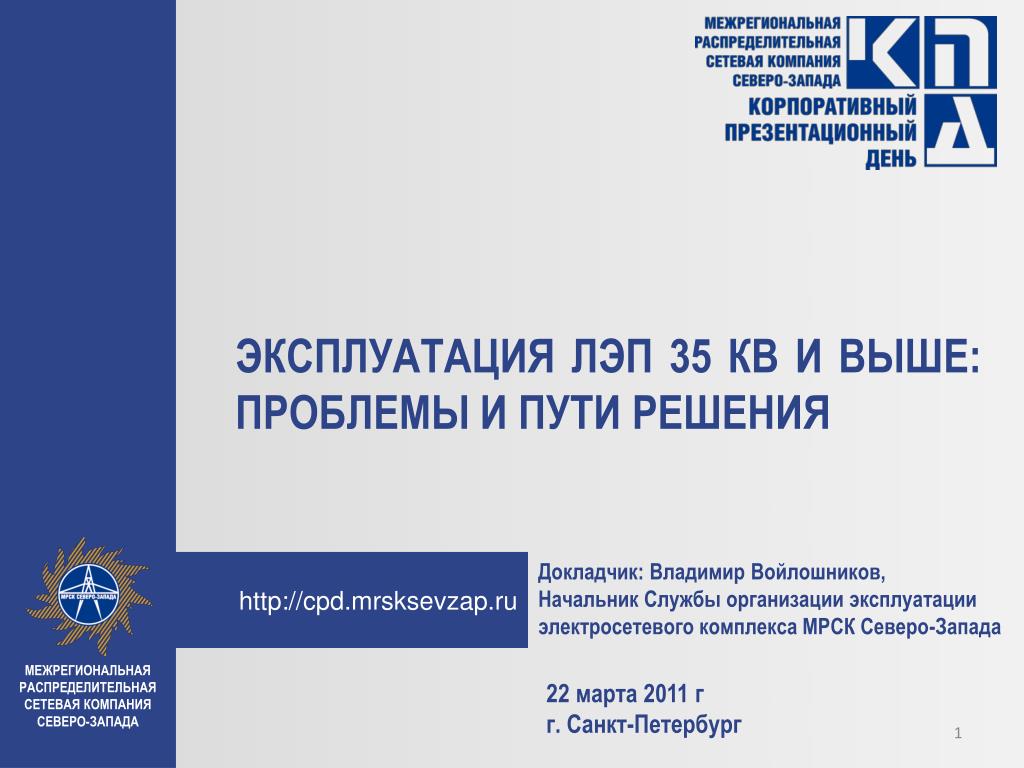

1. ЭКСПЛУАТАЦИЯ ЛЭП 35 КВ И ВЫШЕ: ПРОБЛЕМЫ И ПУТИ РЕШЕНИЯ http://cpd.mrsksevzap.ru Докладчик: Владимир Войлошников, Начальник Службы организации эксплуатацииэлектросетевого комплекса МРСК Северо-Запада МЕЖРЕГИОНАЛЬНАЯ РАСПРЕДЕЛИТЕЛЬНАЯ СЕТЕВАЯ КОМПАНИЯСЕВЕРО-ЗАПАДА 22 марта 2011 г г. Санкт-Петербург

2. СТАТИСТИКА ОАО «МРСК Северо-Запада» эксплуатирует более 160 тыс.км воздушных линий электропередачи В т.ч. более 128 тыс.км ВЛ напряжением 0,4-20 кВ. 3% Металлические опоры 27% Деревянные опоры По материалу 70% Ж/б опоры

3. ВОПРОС НАДЕЖНОСТИ В СЕТЯХ МРСК СЕВЕРО-ЗАПАДА Устаревшие проектные решения Физический износ ВЛ низкая устойчивость электрических сетей к воздействию природных явлений Основная часть ВЛ была построена в 70-е годы XX в. Повышенное внимание к выработавшим эксплуатационный ресурс элементам ВЛ: специализированное обследование опор ВЛ, из фундаментов, линейной арматуры с выявлением дефектов и определением остаточного ресурса конструктивных элементов. Недостаточны объемы нового строительства, ТПиР ВЛ, внедрение современного оборудования, материалов и технологий эксплуатации ВЛ На 01.01.2011 в эксплуатации ОАО «МРСК Северо-Запада» 3,5 тыс.км провода СИП в сетях 0,4-20 кВ (менее 3%)

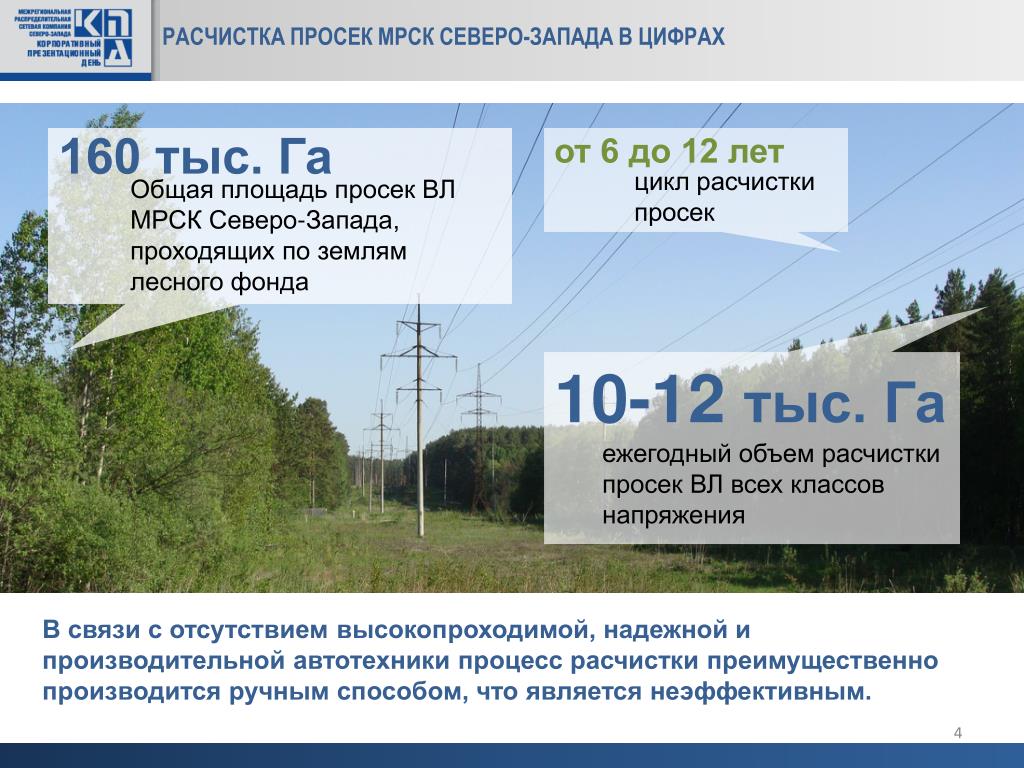

4. РАСЧИСТКА ПРОСЕК МРСК СЕВЕРО-ЗАПАДА В ЦИФРАХ 160 тыс. Га от 6 до 12 лет цикл расчистки просек Общая площадь просек ВЛ МРСК Северо-Запада, проходящих по землям лесного фонда 10-12 тыс. Га ежегодный объем расчистки просек ВЛ всех классов напряжения В связи с отсутствием высокопроходимой, надежной и производительной автотехники процесс расчистки преимущественно производится ручным способом, что является неэффективным.

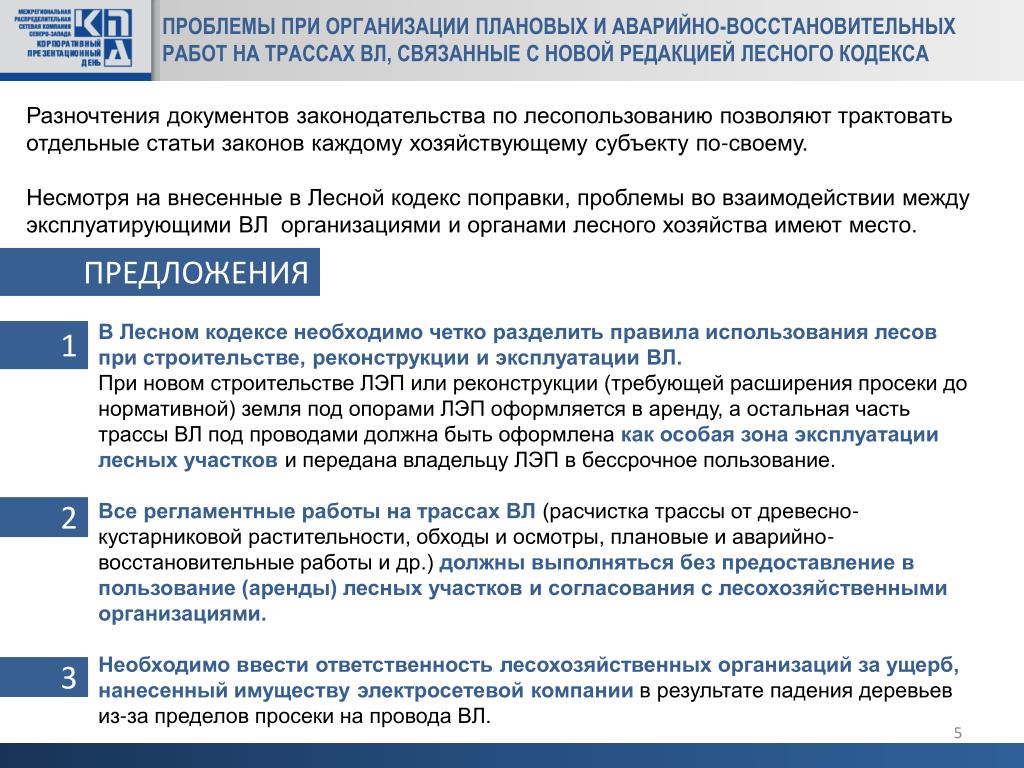

5. ПРОБЛЕМЫ ПРИ ОРГАНИЗАЦИИ ПЛАНОВЫХ И АВАРИЙНО-ВОССТАНОВИТЕЛЬНЫХ РАБОТ НА ТРАССАХ ВЛ, СВЯЗАННЫЕ С НОВОЙ РЕДАКЦИЕЙ ЛЕСНОГО КОДЕКСА Разночтения документов законодательства по лесопользованию позволяют трактовать отдельные статьи законов каждому хозяйствующему субъекту по-своему. Несмотря на внесенные в Лесной кодекс поправки, проблемы во взаимодействии между эксплуатирующими ВЛ организациями и органами лесного хозяйства имеют место. ПРЕДЛОЖЕНИЯ В Лесном кодексе необходимо четко разделить правила использования лесов при строительстве, реконструкции и эксплуатации ВЛ. При новом строительстве ЛЭП или реконструкции (требующей расширения просеки до нормативной) земля под опорами ЛЭП оформляется в аренду, а остальная часть трассы ВЛ под проводами должна быть оформлена как особая зона эксплуатации лесных участков и передана владельцу ЛЭП в бессрочное пользование. Все регламентные работы на трассах ВЛ (расчистка трассы от древесно-кустарниковой растительности, обходы и осмотры, плановые и аварийно-восстановительные работы и др.) должны выполняться без предоставление в пользование (аренды) лесных участков и согласования с лесохозяйственными организациями. Необходимо ввести ответственность лесохозяйственных организаций за ущерб, нанесенный имуществу электросетевой компании в результате падения деревьев из-за пределов просеки на провода ВЛ. 1 2 3

6. ПРОБЛЕМА ПАДЕНИЯ НА ПРОВОДА ВЛ ДЕРЕВЬЕВИЗ-ЗА ГРАНИЦ ПРОСЕКИ ОСНОВНАЯ ПРИЧИНА ТЕХНОЛОГИЧЕСКИХ НАРУШЕНИЙ: отключение ВЛ из-за упавших деревьев, выросших за пределами просеки 15 000 деревьев, находящихся за пределами просек и угрожающих падением на провода ВЛ ежегодно вырубаются при плановых работах по расчистке просек и осмотрах ВЛ. В СЕВЕРО-ЗАПАДНОМ РЕГИОНЕ Стоимость расчистки 1 ГА просеки ̶ порядка 15 тыс. рублей Стоимость расширения 1 Га просеки(с учетом затрат на разработку проекта освоения лесов и арендной платы) ̶ до 200 тыс. рублей Потребности ОАО «МРСК Северо-Запада» в расширении просек: 24 000 Га ̶ 5 млрд. рублей Инвестиционной программой ОАО «МРСК Северо-Запада» 2011 г. и долгосрочной ИПР 2012-2016 гг. предусмотрены работы по расширению просек ВЛ 35-220 кВ приоритетных ВЛв объеме 5000 Га.

7. РЕШЕНИЯ ПРОБЛЕМЫ ПОВЫШЕНИЯ НАДЕЖНОСТИ ВЛАЛЬТЕРНАТИВНЫЕ РАСШИРЕНИЮ ПРОСЕК ВЛ 6-20 кВ ВЛ 35 кВ ВЛ 110 кВ Замена голого провода на изолированный Внесение конструктивных изменений в оборудование ЛЭП: увеличение высоты опор по затратам сопоставимо с расширением просек до объемов, позволяющих избежать падения деревьев на провода ВЛ позволит уменьшить ширину просек с последующим снижением затрат на их расчистку требует технико-экономического обоснования требует технико-экономического обоснования расчистка просек 5Га = СИП на 1 км ВЛ6-20 кВ = 1 млн. рублей

8. РЕШЕНИЯ ПРОБЛЕМЫ ПОВЫШЕНИЯ НАДЕЖНОСТИ ВЛАЛЬТЕРНАТИВНЫЕ РАСШИРЕНИЮ ПРОСЕК • Возможно воспользоваться опытом отдельных государств, где органы лесного хозяйства обязаны выделять лесосеки лесозаготовительным организациям преимущественно вдоль трасс ВЛ. • плановые вырубки леса не наносят ущерба лесному хозяйству, • способствуют расширению трассы ВЛ.

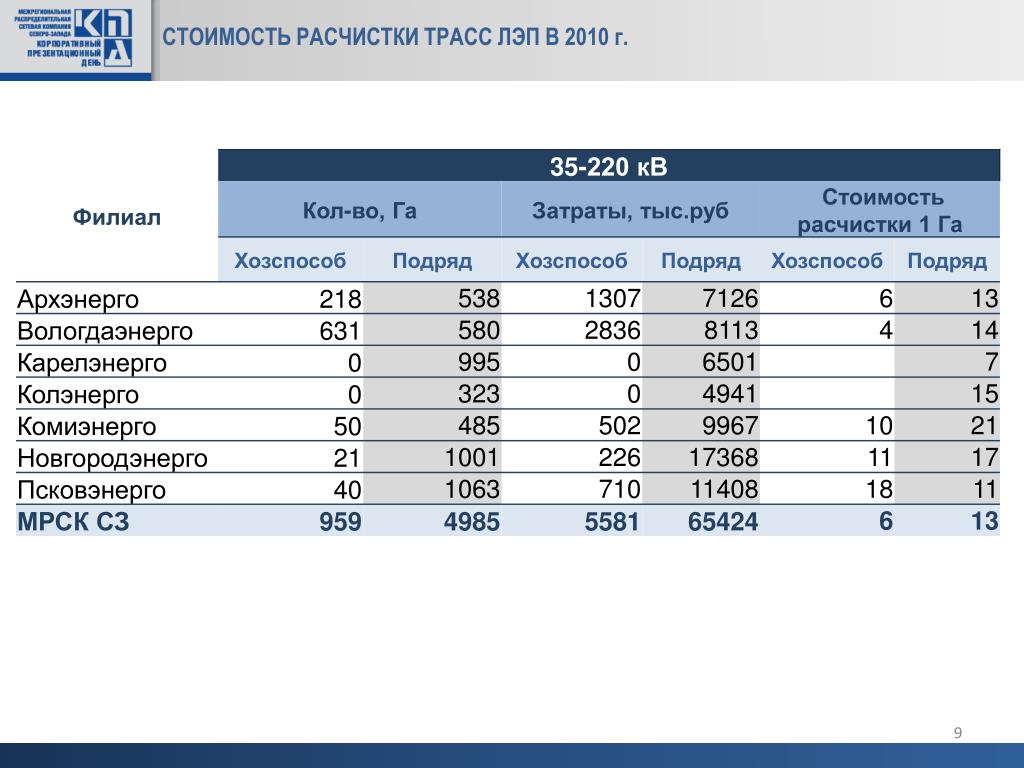

9. СТОИМОСТЬ РАСЧИСТКИ ТРАСС ЛЭП В 2010 г.

10. СТОИМОСТЬ РАСЧИСТКИ ТРАСС ЛЭП В 2010 г.

11. СТОИМОСТЬ РАСЧИСТКИ ТРАСС ЛЭП В 2010 г.

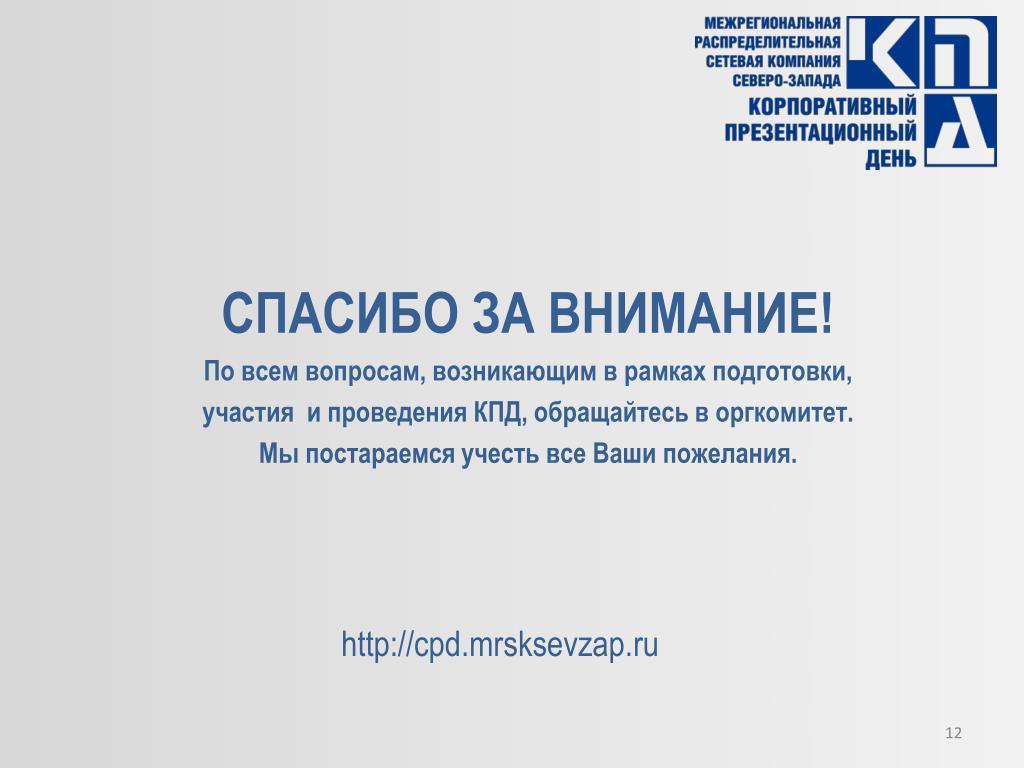

12. СПАСИБО ЗА ВНИМАНИЕ! По всем вопросам, возникающим в рамках подготовки, участия и проведения КПД, обращайтесь в оргкомитет. Мы постараемся учесть все Ваши пожелания. http://cpd.mrsksevzap.ru
