  1. Instalación

  2. Instalación • Paso #1 Ubicación • Se pretende encontrar un lugar donde sea fácil la excavación de la fosa • Que este cerca de la aplicación • Cerca de las laterales

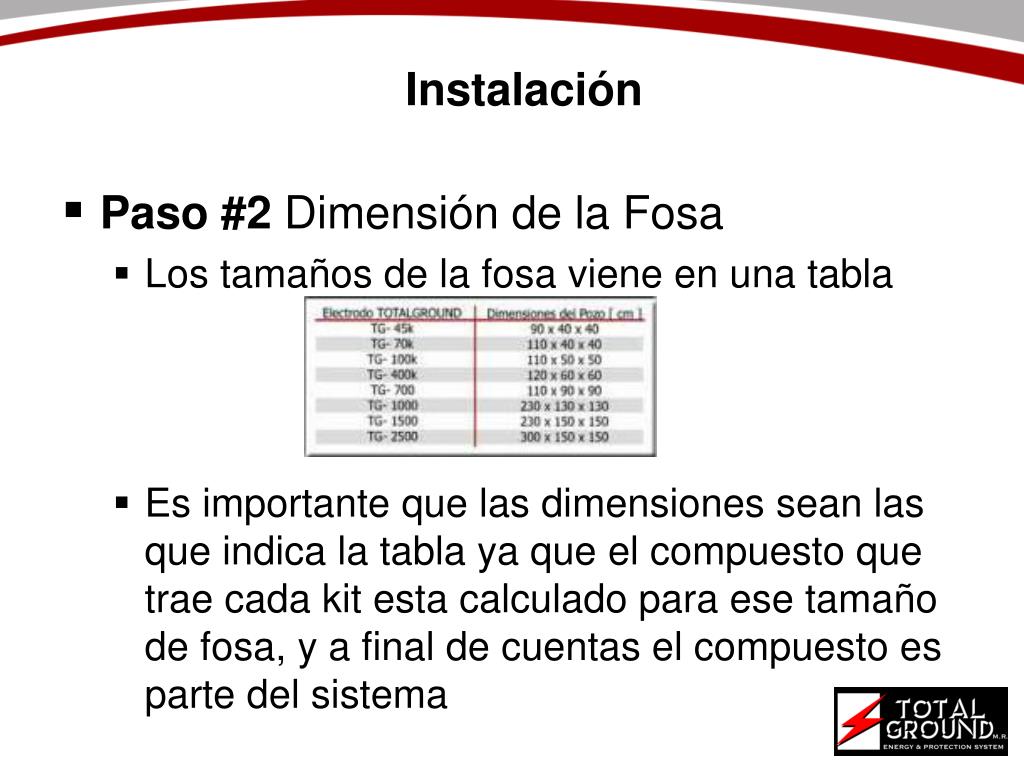

  3. Instalación • Paso #2 Dimensión de la Fosa • Los tamaños de la fosa viene en una tabla • Es importante que las dimensiones sean las que indica la tabla ya que el compuesto que trae cada kit esta calculado para ese tamaño de fosa, y a final de cuentas el compuesto es parte del sistema

  4. Instalación • Paso #3 Instalación del Electrodo • Se hace una cama de 15cm de H2Ohm húmeda y compactada • Se sienta el electrodo en dicha cama • Se orienta y se nivela el electrodo, cualquiera de las puntas del triangulo se apunta al norte • Se cubre con capas de H2Ohm húmedas y bien compactadas de aprox. 20cm cada una • Se continua con capas de tierra húmeda y bien compactada hasta terminar

  5. Instalación • Paso #4 Instalación del Acoplador • Debe de estar cerca de las laterales • Fuera del personal no autorizado • Se fija con 4 tornillos • Cerrado con el seguro puesto

  6. Instalación • Paso #5 Conexiones • Utilizar terminales eficientes y de buena calidad • Cableado recto y directo • Una salida para cada borne • Borne superior a aplicación, Borne inferior a electrodo, Bornes laterales a estructura de acero, tubería de agua, acero ahogado en concreto, dichas laterales deben de ir de manera vertical o estar en continuidad eléctrica con las verticales • Aplicar Antiox al menos una ves al año

  7. Instalación • Paso #6 Medición • La medición se realiza con un termómetro de testigos, a través del método de caída de tensión, este es el mas eficiente. • La medición debe de ser menor a 2 ohms de resistencia

  8. Instalaciones INCORRECTAS • Algunos errores en instalación:

  9. Instalaciones INCORRECTAS • Algunos errores en instalación • Fosa demasiado grande • Fosa demasiado pequeña • Mesclar H2Ohm con otras sustancias • Instalar utilizando otros compuestos que no sean H2Ohm • Instalar el electrodo inclinado o desorientado • Curvas muy cerradas en las trayectorias • Puentes dentro del acoplador

  10. Instalaciones ESPECIALES • Sitio sin jardín • Se puede instalar el sistema Total Ground aunque no sea jardín, no se necesita estar regando como otro tipo de sistemas • Terreno rocoso • Los terrenos rocosos tienen por lo general una resistividad muy alta, esto implica que el sistema Total Ground pueda necesitar más compuesto y unas laterales muy eficientes.

  11. Instalaciones ESPECIALES • Pocas o no laterales • Este caso es difícil que se de, ya que por lo general siempre existe algo que podamos usar como laterales, en caso de que no exista nada, se pueden instalar un par de rehiletes para ser usados como laterales. • Nivel freático alto • Cuando al realizar una excavación encontramos agua a los pocos centímetros de la superficie del suelo, es aquí cuando podemos hacer uso de los distintos sistemas de tierra física que existen, Total Ground brinda siempre una solución a la necesidad de autorizamiento.

  12. Solución de Problemas • Cuando la resistencia del sistema no esta por debajo de los 2 ohms se revisan los siguientes pasos: • Asegurar que el electrodo esta orientado al norte • Asegurar que el H2Ohm se instalo de manera correcta • Verificar que las laterales estén conectadas de manera adecuada • Revisar que las laterales escogidas sean verticales o estén en continuidad eléctrica con las verticales • Revisar el método de medición
