SCUBA Extension Module

1. SCUBA ExtensionModule Принцип работы Конструкция История проекта

2. Определение понятий • Ребри́зер (от англ. re — приставка, обозначающая повторение к.л. действия, и англ. breath — дыхание, вдох) — дыхательный аппарат, в котором углекислый газ, выделяющийся в процессе дыхания, поглощается химпоглотителем, обогащается кислородом тем или иным способом и подаётся на вдох. • Найтрокс– дыхательная газовая смесь из азота и кислорода. Обычно найтроксом называют смести с более чем 21% кислорода. • Рекреационные погружениясовершаются в диапазоне от 0 до 40 метров. Основное отличие рекреационных погружений от технических – отсутствие декомпрессионных обязательств или надголовной среды. • Технические погружения- любое погружения в надголовную среду за пределы зоны дневного света, любое погружение глубже 40 метров и любое погружение, требующее декомпрессионных остановок.

3. Терминология Типы ребризеров по принципу работы Подводные Дыхательные аппараты Ребризеры Акваланги Регенеративные С известковым поглотителем Механически связанные противолегкие Пассивные полузамкнутые (pSCR) Свободныепротиволегкие Кислородные Регенеративные кислородные aSCR - Активные полузамкнутые Регенеративные смесевые Механические селфмиксеры Регенеративные с активной подачей mCCR - Замкнутые с ручным управлением Регенеративные с электронным контролем ppO2 eCCR - Замкнутые с электронным управлением

4. Принцип работы Активный полузамкнутый ребризер • Один баллон с газом – найтрокс 32%-100% • Постоянная подача газа через дюзу. Подача меняется сменой дюзы • 40% найтрокс подача ~ 10 л/мин.100% кислород ~ 1.2 л/мин • Дайвер потребляет ~ 1 л O2 /миностальное стравливается • Два путь подачи газа – для компенсации роста давления при спуске (клапан поддува) и дюза постоянной подачи • Стравливающий клапан – для постоянного стравливания излишков газа • Очистка выдыхаемого газа от углекислого газа при помощи известкового поглотителя Дюза Клапан стравливания aSCR Клапан поддува

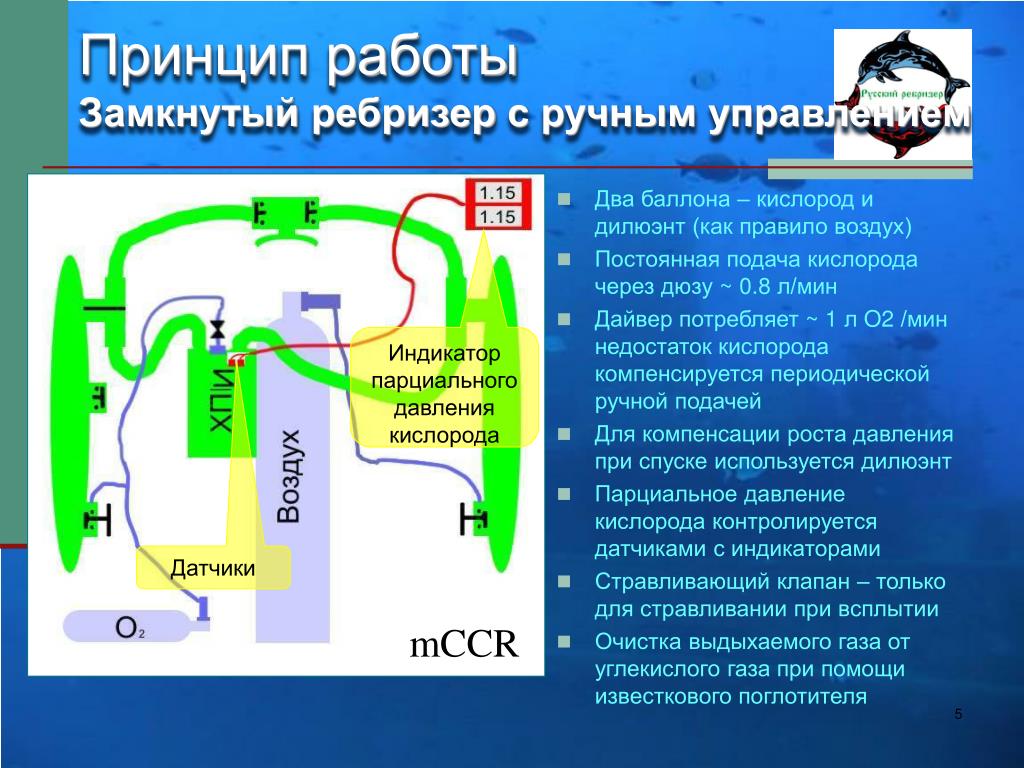

5. Принцип работы Замкнутый ребризер с ручным управлением • Два баллона – кислород и дилюэнт (как правило воздух) • Постоянная подача кислорода через дюзу ~ 0.8л/мин • Дайвер потребляет ~ 1 л O2 /мин недостаток кислорода компенсируется периодической ручной подачей • Для компенсации роста давления при спуске используется дилюэнт • Парциальное давление кислорода контролируется датчиками с индикаторами • Стравливающий клапан – только для стравливании при всплытии • Очистка выдыхаемого газа от углекислого газа при помощи известкового поглотителя Индикатор парциального давления кислорода Датчики mCCR

6. Принцип работы Замкнутый ребризер с электр. управлением • Два баллона – кислород и дилюэнт (воздух, тримикс или гелиокс) • Дискретная подача кислорода через электромагнитный клапан • Парциальное давление кислорода контролируется датчиками, передающими значения в компьютер ребризера • Поддерживается точное значение заданного диапазона парциального давления кислорода • Для компенсации роста давления при спуске используется дилюэнт • Стравливающий клапан – только для стравливании при всплытии • Очистка выдыхаемого газа от углекислого газа при помощи известкового поглотителя Компьютер Электромагнитный клапан eCCR

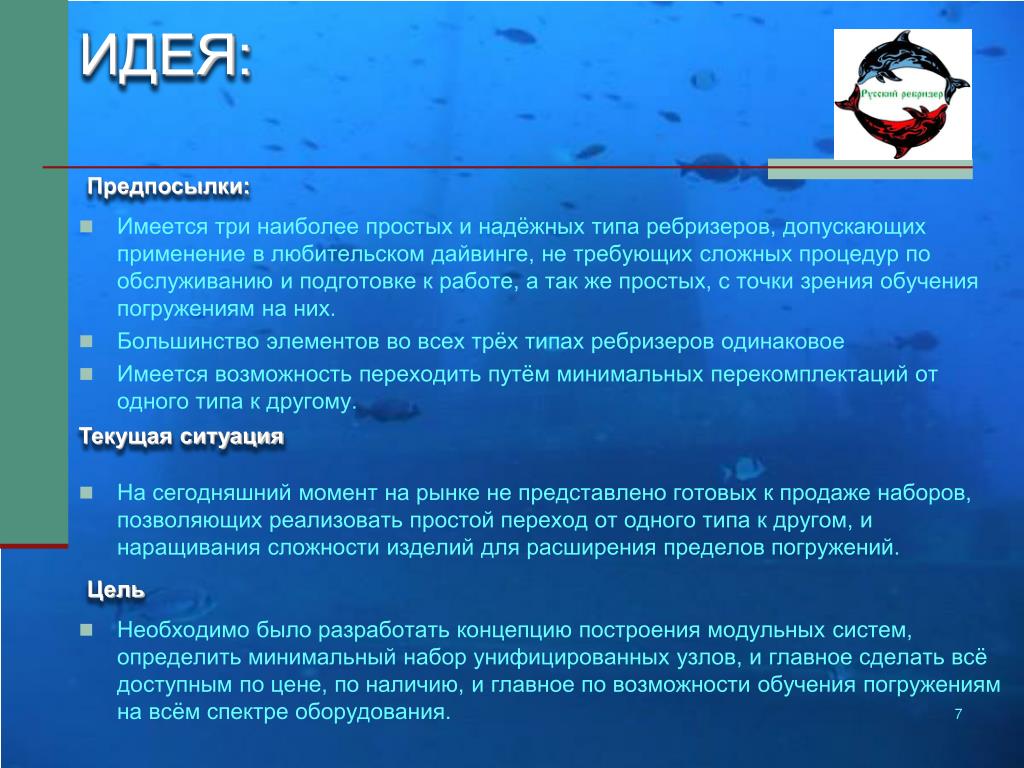

7. ИДЕЯ: Предпосылки: • Имеется три наиболее простых и надёжных типа ребризеров, допускающих применение в любительском дайвинге, не требующих сложных процедур по обслуживанию и подготовке к работе, а так же простых, с точки зрения обучения погружениям на них. • Большинство элементов во всех трёх типах ребризеров одинаковое • Имеется возможность переходить путём минимальных перекомплектаций от одного типа к другому. Текущая ситуация • На сегодняшний момент на рынке не представлено готовых к продаже наборов, позволяющих реализовать простой переход от одного типа к другом, и наращивания сложности изделий для расширения пределов погружений. Цель • Необходимо было разработать концепцию построения модульных систем, определить минимальный набор унифицированных узлов, и главное сделать всё доступным по цене, по наличию, и главное по возможности обучения погружениям на всём спектре оборудования.

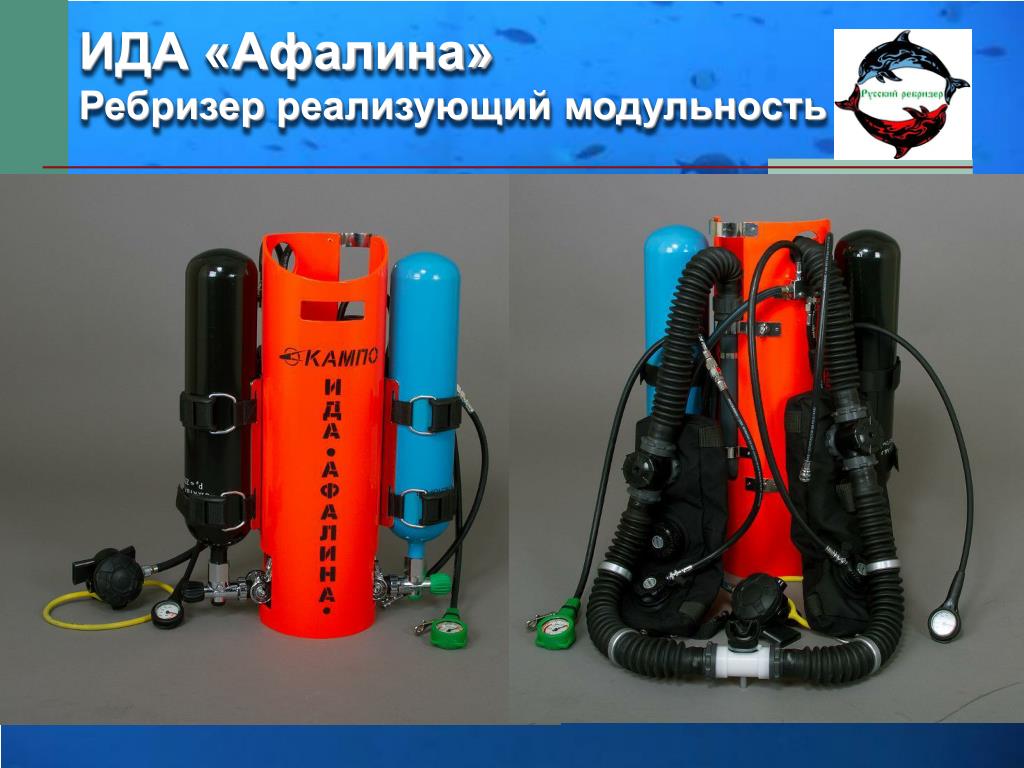

8. ИДА «Афалина» Ребризер реализующий модульность

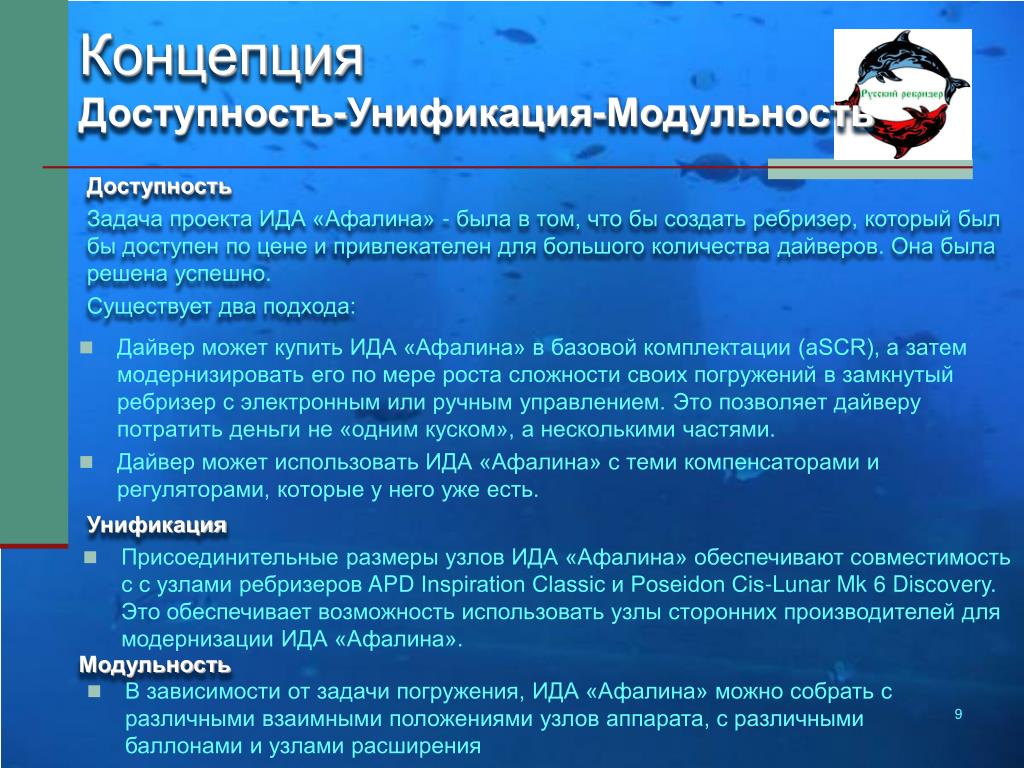

9. Концепция Доступность-Унификация-Модульность Доступность Задача проекта ИДА «Афалина» - была в том, что бы создать ребризер, который был бы доступен по цене и привлекателен для большого количества дайверов. Она была решена успешно. Существует два подхода: • Дайвер может купить ИДА «Афалина» в базовой комплектации (aSCR), а затем модернизировать его по мере роста сложности своих погружений в замкнутый ребризер с электронным или ручным управлением. Это позволяет дайверу потратить деньги не «одним куском», а несколькими частями. • Дайвер может использовать ИДА «Афалина» с теми компенсаторами и регуляторами, которые у него уже есть. Унификация • Присоединительные размеры узлов ИДА «Афалина» обеспечивают совместимость с с узлами ребризеров APD Inspiration Classic и Poseidon Cis-Lunar Mk 6 Discovery. Это обеспечивает возможность использовать узлы сторонних производителей для модернизации ИДА «Афалина». Модульность • В зависимости от задачи погружения, ИДА «Афалина» можно собрать с различными взаимными положениями узлов аппарата, с различными баллонами и узлами расширения

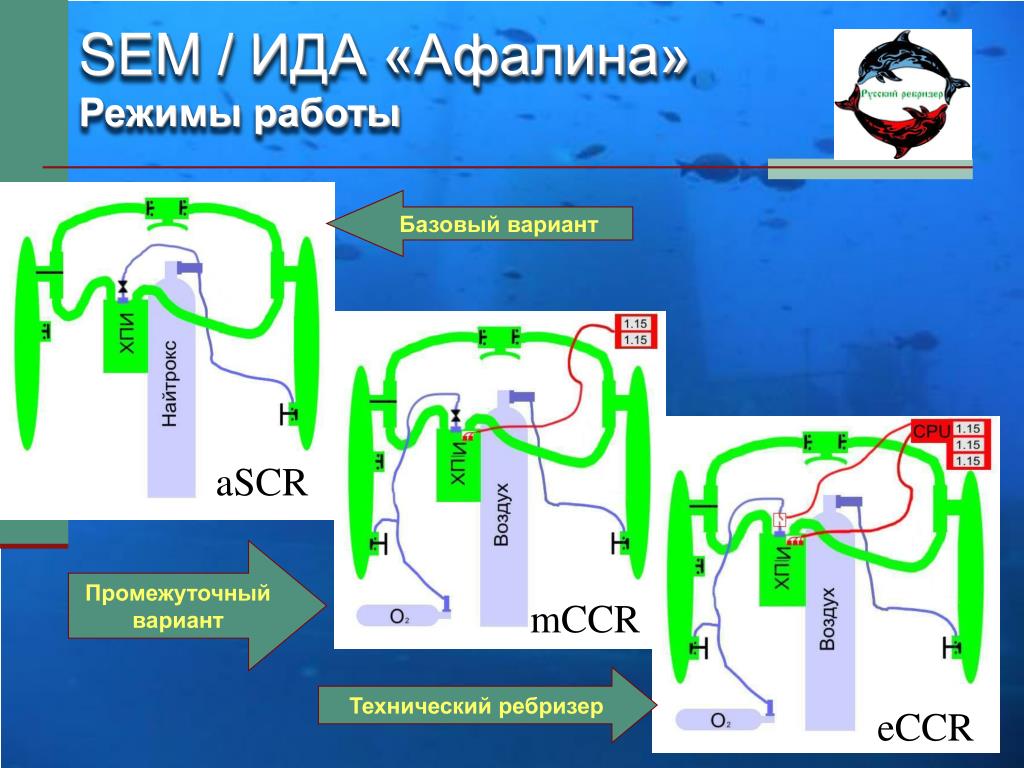

10. SEM / ИДА «Афалина» Режимы работы Базовый вариант aSCR Промежуточный вариант mCCR Технический ребризер eCCR

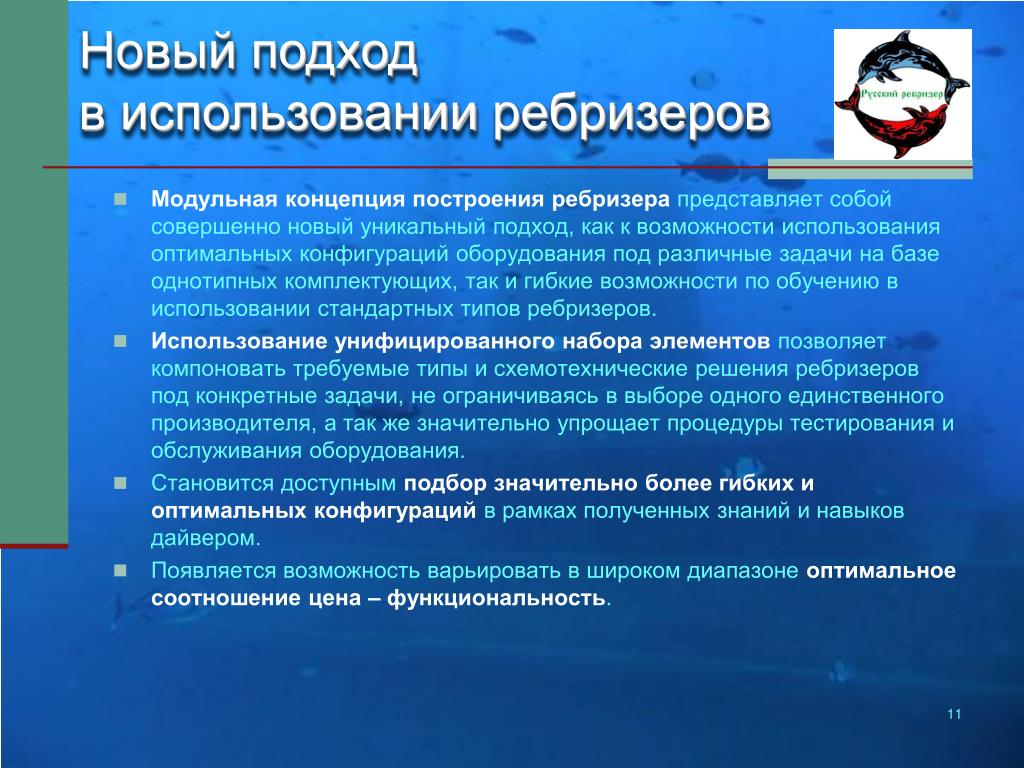

11. Новый подход в использовании ребризеров • Модульная концепция построения ребризера представляет собой совершенно новый уникальный подход, как к возможности использования оптимальных конфигураций оборудования под различные задачи на базе однотипных комплектующих, так и гибкие возможности по обучению в использовании стандартных типов ребризеров. • Использование унифицированного набора элементов позволяет компоновать требуемые типы и схемотехнические решения ребризеров под конкретные задачи, не ограничиваясь в выборе одного единственного производителя, а так же значительно упрощает процедуры тестирования и обслуживания оборудования. • Становится доступнымподбор значительно более гибких и оптимальных конфигураций в рамках полученных знаний и навыков дайвером. • Появляется возможность варьировать в широком диапазоне оптимальное соотношение цена – функциональность.

12. РУССКИЙ РЕБРИЗЕР SCUBA ExtensionModule как базовый начальный набор

13. SCUBA Extension Module Преимущества • Обеспечивает маленький расход дыхательной смеси в независимости от темпа дыхания дайвера; • Позволяет приближаться к подводным жителям, не пугая их грохотом пузырей; • Увеличивает бездекомпрессионный предел • Уменьшает азотную усталость и обезвоживание за счет дыхания теплым, влажным найтроксом, а не холодным сухим воздухом, как в акваланге.

14. 2012 г. Вариант ИДА «Афалина» - SCUBA ExtensionModule

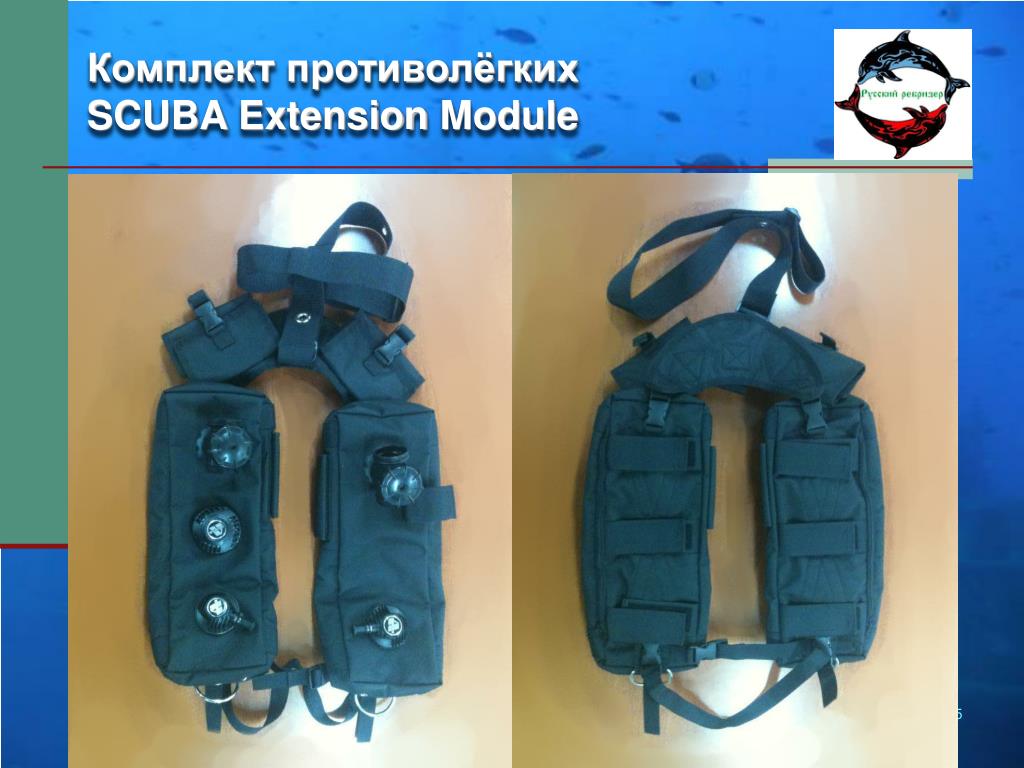

15. Комплект противолёгких SCUBA ExtensionModule

16. РУССКИЙ РЕБРИЗЕР Технический ребризер построенный на SEM

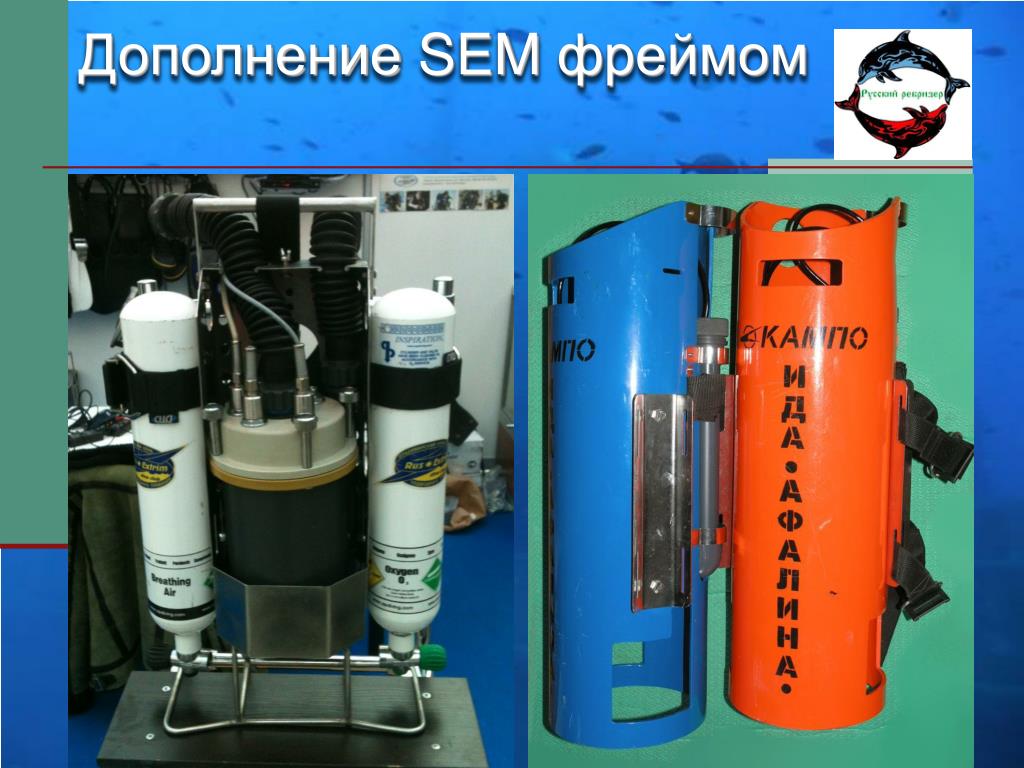

17. Дополнение SEM фреймом

18. Установка на SEM системы электронного управления • Блок электроники eCCR-AV1 состоит из: • Крышки канистры устанавливаемой на канистру SCUBA Extension Module взамен базовой крышки • Контроллера на основе компьютера AV1 • HUD (Heads-Up Display) – индикатора состояния ребризера размещаемого перед лицом дайверва • Блока аккумуляторов • Соленоида подачи кислорода • Так же с блоком электроники eCCR-AV1 поставляется: • Зарядное устройство • Кабель USB для связи контроллера с персональным компьютером.

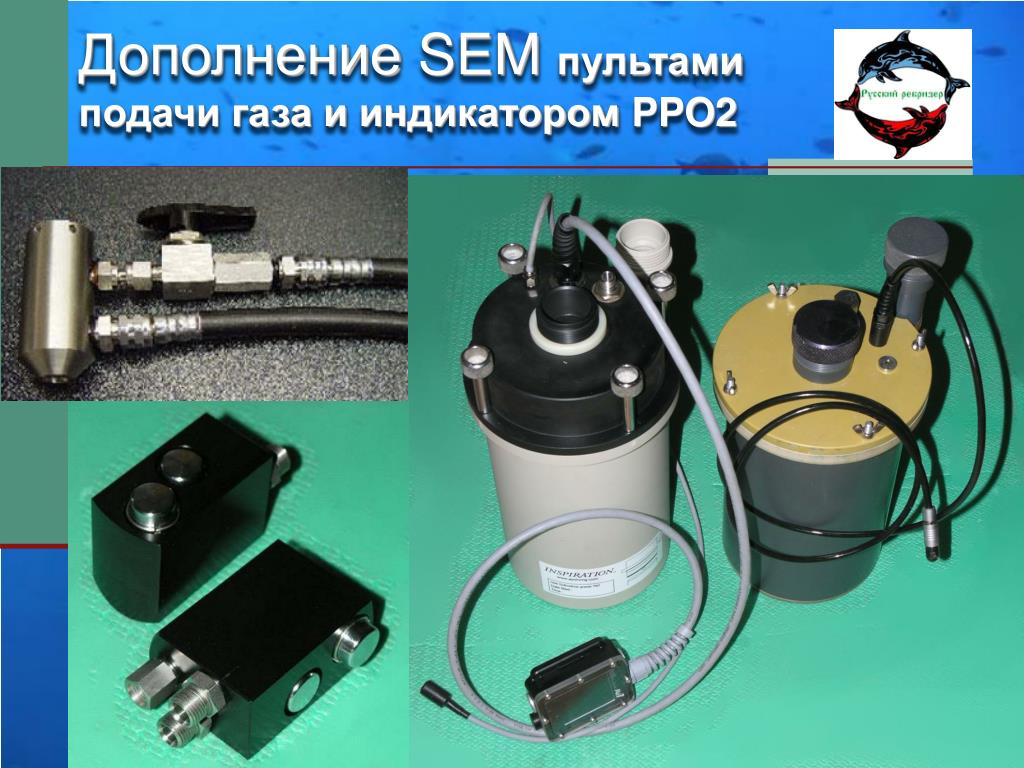

19. Дополнение SEMпультами подачи газа ииндикатором PPO2

20. Построение SEM как технического ребризера

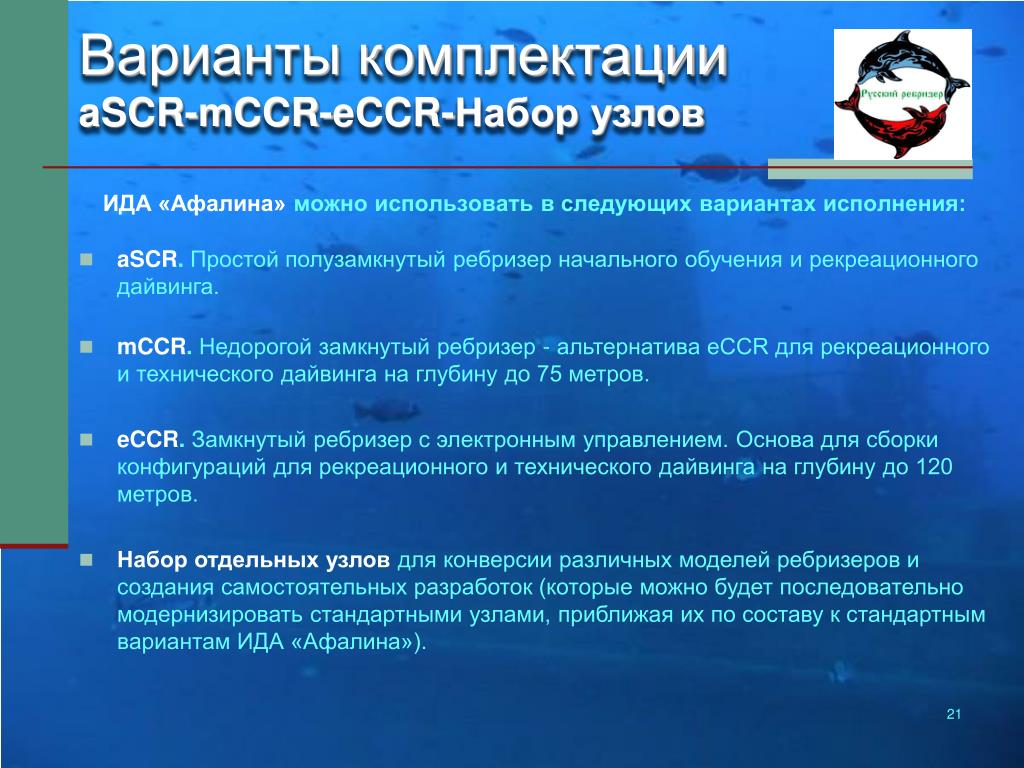

21. Варианты комплектации aSCR-mCCR-eCCR-Набор узлов ИДА «Афалина» можно использовать в следующих вариантах исполнения: • aSCR. Простой полузамкнутый ребризер начального обучения и рекреационного дайвинга. • mCCR. Недорогой замкнутый ребризер - альтернатива eCCR для рекреационного и технического дайвинга на глубину до 75 метров. • eCCR. Замкнутый ребризер с электронным управлением. Основа для сборки конфигураций для рекреационного и технического дайвинга на глубину до 120 метров. • Набор отдельных узловдля конверсии различных моделей ребризеров и создания самостоятельных разработок (которые можно будет последовательно модернизировать стандартными узлами, приближая их по составу к стандартным вариантам ИДА «Афалина»).

22. РУССКИЙ РЕБРИЗЕР История проекта Рассказывает разработчик Валерий Мухин

23. История проекта 2003г. • Моя работа с ребризерами началась с курса по Драгер Дольфину у Сергея Черкашина • Это очень важный момент в этой истории - начиная заниматься проектированием ребризерами я уже был сертифицированным ребризер дайвером и более того имел уровень TDI Advanced Trimix Diver..

24. История проекта 2004г. IDA-59SCR • Работа над аппаратом начата в 2003 году, в 2004 был получен работающий образец, который собственно и заложил идею SCUBA Extension Module - использование отдельного контура ребризера с обычным дайверским снаряжением. • При этом подача найтрокса в контур осуществлялась из штатного баллона скубы.  • Тогда, в 2004 году, состоялись первые переговоры с КАМПО по поводу производства ребризеров для дайверов

25. История проекта • Работы над • IDA-71S1 • KIP-8S1 • KIP-8S2 • RVM-3 безусловно были важны, для отработки принципов производства ребризеров. • Однако, непосредственного влияния на проект ИДА "Афалина" они не оказали. Ну если только утвердили в мысли что лучше базовую версию лучше делать с наплечными мешками.

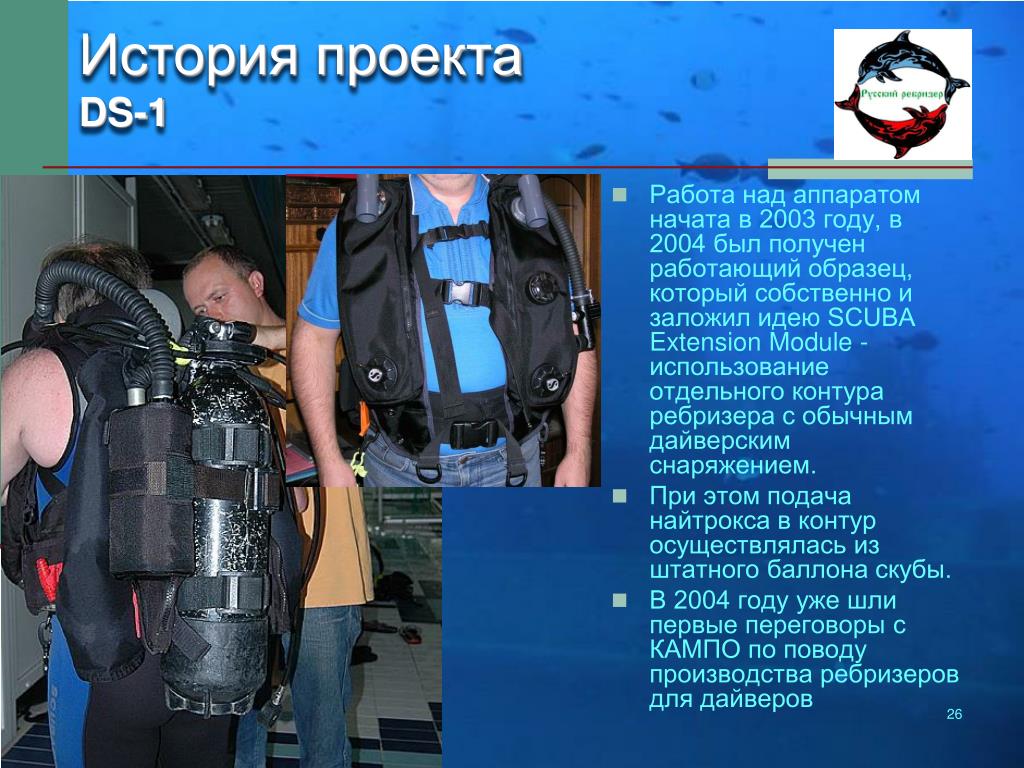

26. История проекта DS-1 • Работа над аппаратом начата в 2003 году, в 2004 был получен работающий образец, который собственно и заложил идею SCUBA Extension Module - использование отдельного контура ребризера с обычным дайверским снаряжением. • При этом подача найтрокса в контур осуществлялась из штатного баллона скубы.  • В 2004 году уже шли первые переговоры с КАМПО по поводу производства ребризеров для дайверов

27. История проекта DS-2 • Проектом DS-2 осуществлялся в сотрудничестве с Николаем Чеботаревым. Проект DS-2 был значительно крупнее DS-1 и породил множество различных вариантов исполнения и компоновок которые отрабатывались на нескольких аппаратах. Первоначально, для аппаратов DS-2 планировалось:  • Вариант №1 - регенеративный ребризер на воздухе. В правом тройнике (мешок вдоха) стоит разъем, на который кнопкой подается воздух. На мешке вдоха стоит датчик кислорода, показания которого выведены на дисплей.  • Вариант №2 - полузамкнутый ребризер с настраиваемым под водой дросселем. Крутя ручку дросселя и наблюдая за показаниями кислородного датчика, можно добиваться оптимального для данной глубины расхода смеси и парциального давления кислорода.

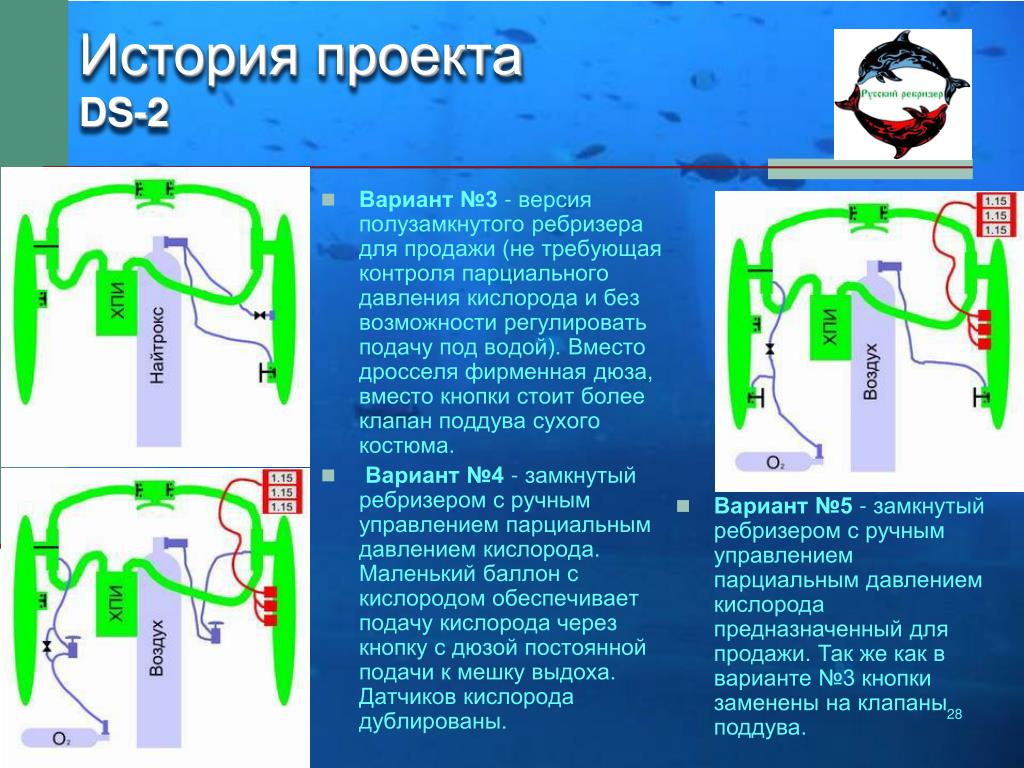

28. История проекта DS-2 • Вариант №3 - версия полузамкнутого ребризера для продажи (не требующая контроля парциального давления кислорода и без возможности регулировать подачу под водой). Вместо дросселя фирменная дюза, вместо кнопки стоит более клапан поддува сухого костюма. • Вариант №4 - замкнутый ребризером с ручным управлением парциальным давлением кислорода. Маленький баллон с кислородом обеспечивает подачу кислорода через кнопку с дюзой постоянной подачи к мешку выдоха. Датчиков кислорода дублированы. • Вариант №5 - замкнутый ребризером с ручным управлением парциальным давлением кислорода предназначенный для продажи. Так же как в варианте №3 кнопки заменены на клапаны поддува.

29. История проекта DS-2 • Вариант с регенеративным веществом так ни разу не применялся в DS-2 (работы с регенеративным веществом шли с использованием IDA-71S1 и RVM-3), а основным стали режимы полузамкнытые и замкнутый с ручным управлением.  • Ребризеры DS-2 одновременно имели как съемные пульты подачи газа, так и кнопки от сухого костюма. На ребризерах DS-2 велась отработка вариантов сайдмаунт расположения элементов ребризера

30. История проекта DS-5 • Результатом многочисленных опытов с DS-2 стали проекты аппаратов DS-3, DS-4, DS-5 и DS-6. Из них только DS-5 был доведен до рабочего образца в 2008 году, остальные существовали в виде отдельных узлов, затем частично распроданных. • Вся эта серия аппаратов достаточно далеко уходила в сторону от линии развития, которая привела к ИДА "Афалина" и SCUBA Extension Module. • Например, DS-6 является сайдмаунт ребризером оригинальной конструкции. Однако, некоторые элементы DS-5 послужили прототипами при проектировании ИДА "Афалина", а сам DS-5 служил испытательным стендом для отработки решений для ИДА "Афалина".

31. История проекта 2009 - начало работы с КАМПО

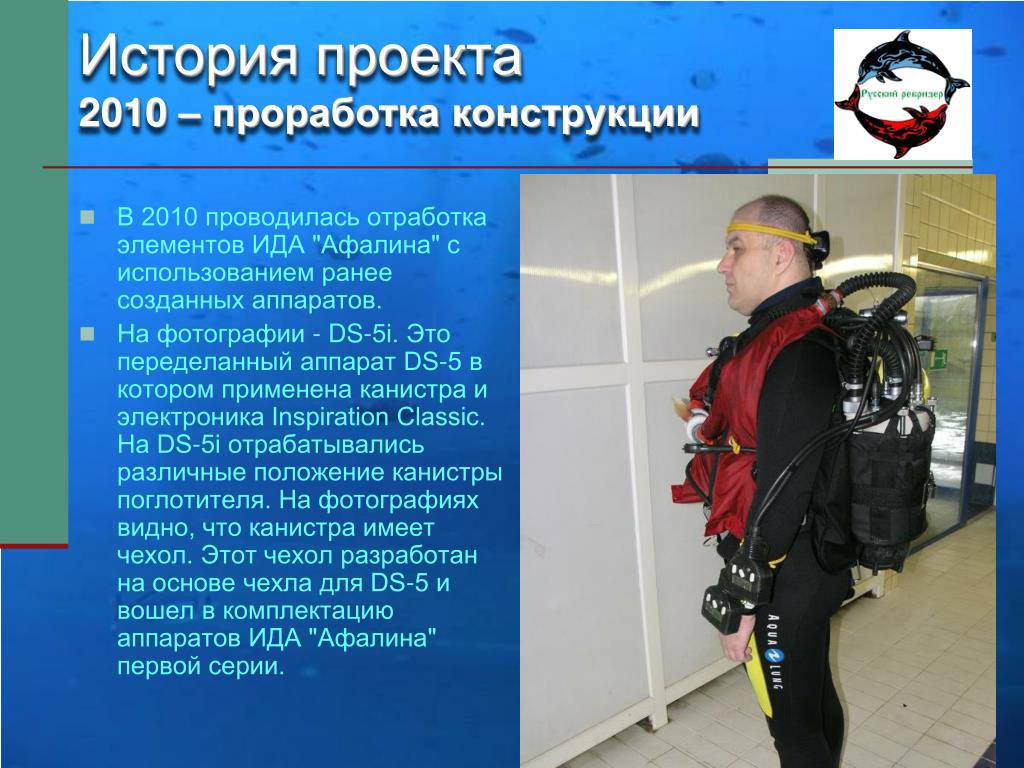

32. История проекта 2010 – проработка конструкции • В 2010 проводилась отработка элементов ИДА "Афалина" с использованием ранее созданных аппаратов.  • На фотографии - DS-5i. Это переделанный аппарат DS-5 в котором применена канистра и электроника Inspiration Classic. На DS-5i отрабатывались различные положение канистры поглотителя. На фотографиях видно, что канистра имеет чехол. Этот чехол разработан на основе чехла для DS-5 и вошел в комплектацию аппаратов ИДА "Афалина" первой серии.

33. История проекта 2010 – проработка конструкции

34. История проекта 2011 – Первая серия ИДА «Афалина»

35. История проекта 2011 – Первая серия ИДА «Афалина»

36. История проекта 2011 – Первая серия ИДА «Афалина»

37. История проекта 2011 – Первая серия ИДА «Афалина»

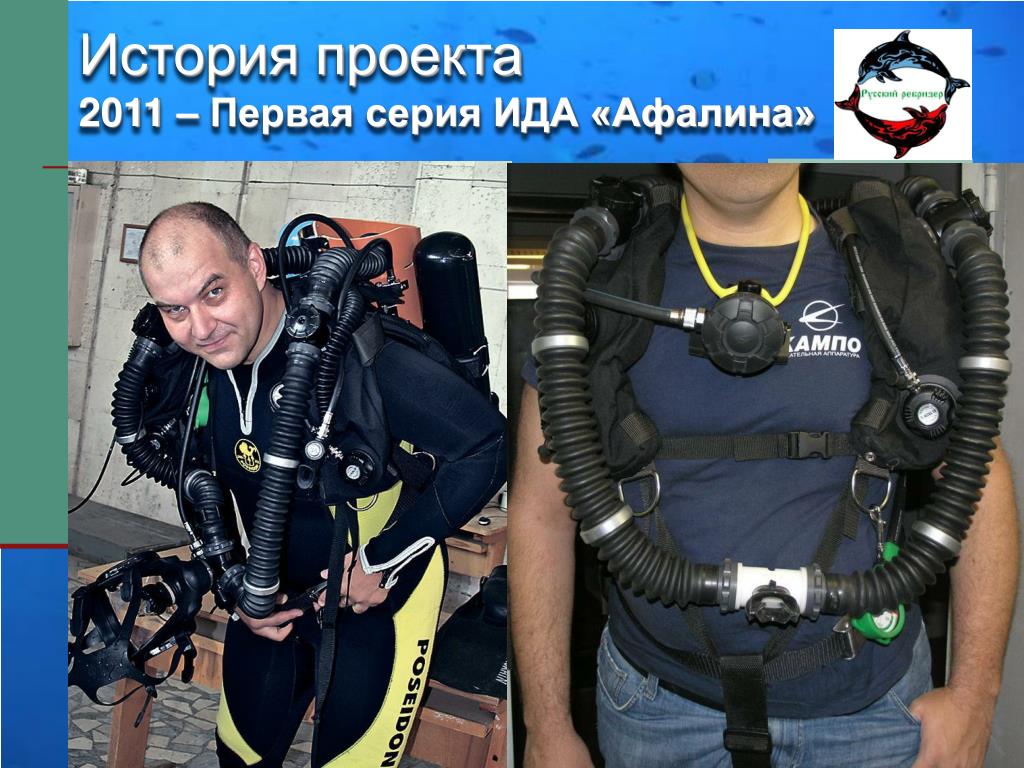

38. История проекта 2011 – Первая серия ИДА «Афалина»

39. История проекта 2011 – Первая серия ИДА «Афалина»

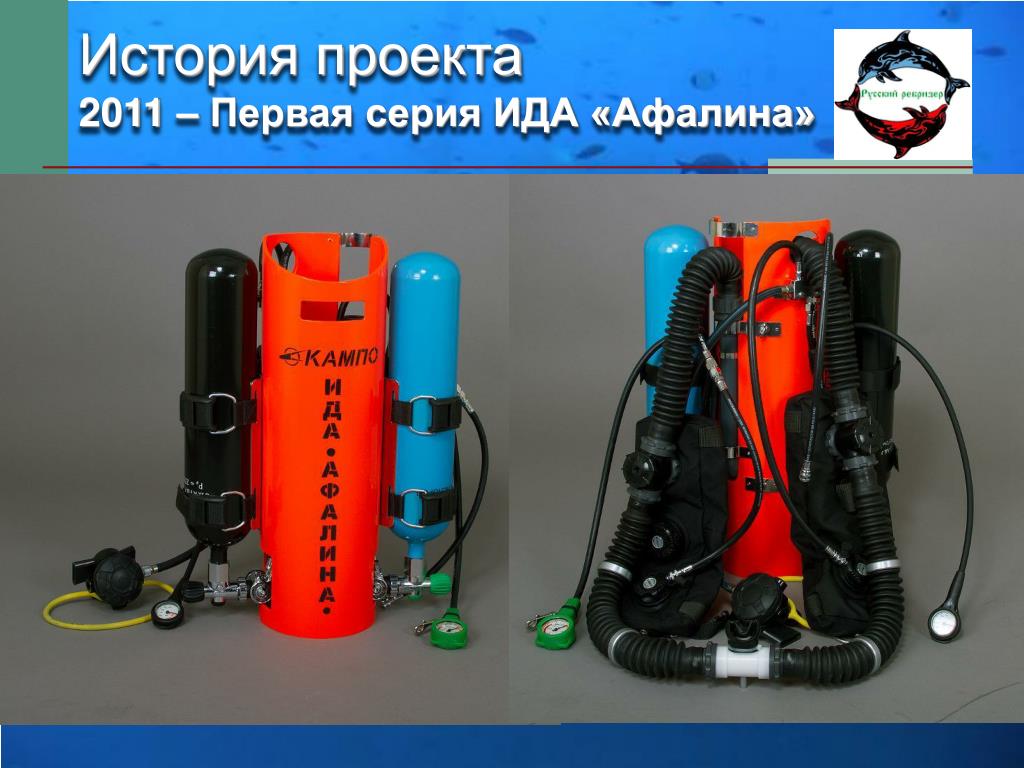

40. История проекта 2011 – Первая серия ИДА «Афалина»

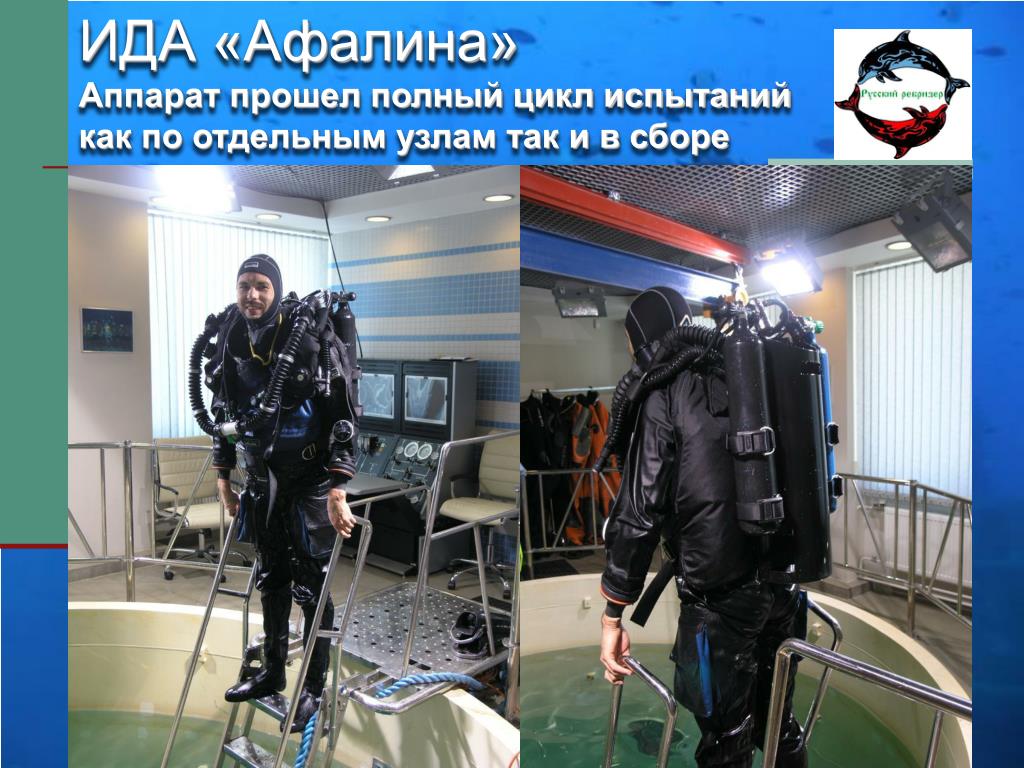

41. ИДА «Афалина» Аппарат прошел полный цикл испытаний как по отдельным узлам так и в сборе

42. … вопрос цены!

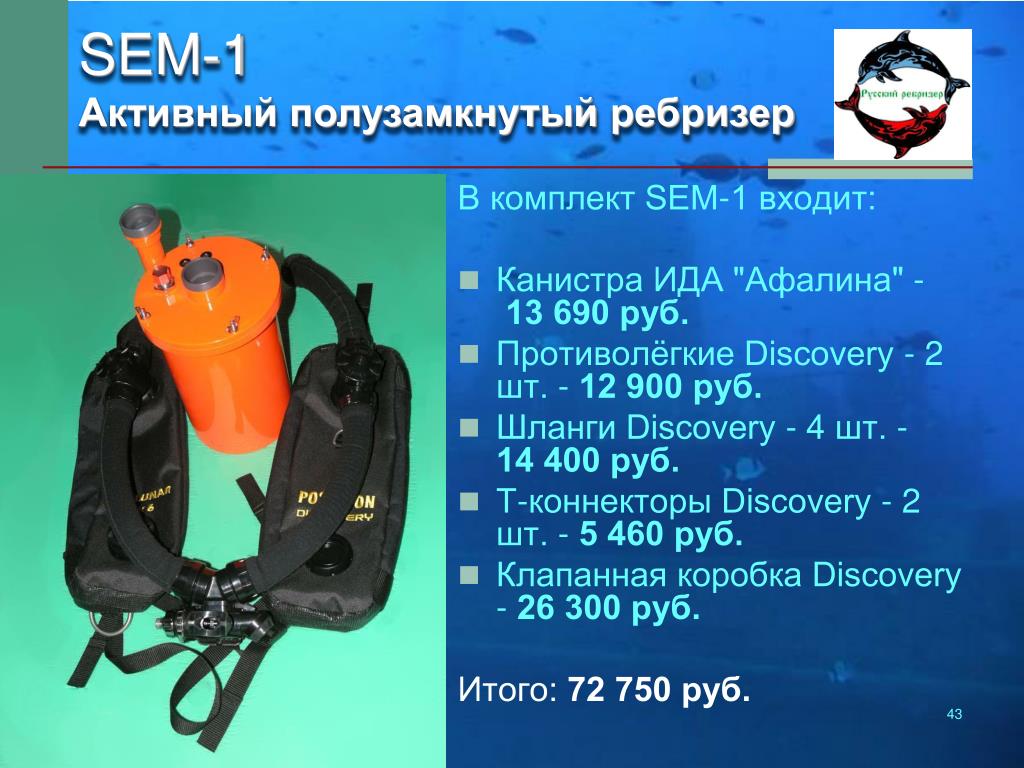

43. SEM-1 Активный полузамкнутый ребризер В комплект SEM-1 входит: • Канистра ИДА "Афалина" - 13 690 руб. • Противолёгкие Discovery - 2 шт. - 12 900 руб. • Шланги Discovery - 4 шт. - 14 400 руб. • Т-коннекторы Discovery - 2 шт. - 5 460 руб. • Клапанная коробка Discovery - 26 300 руб. Итого: 72 750 руб.

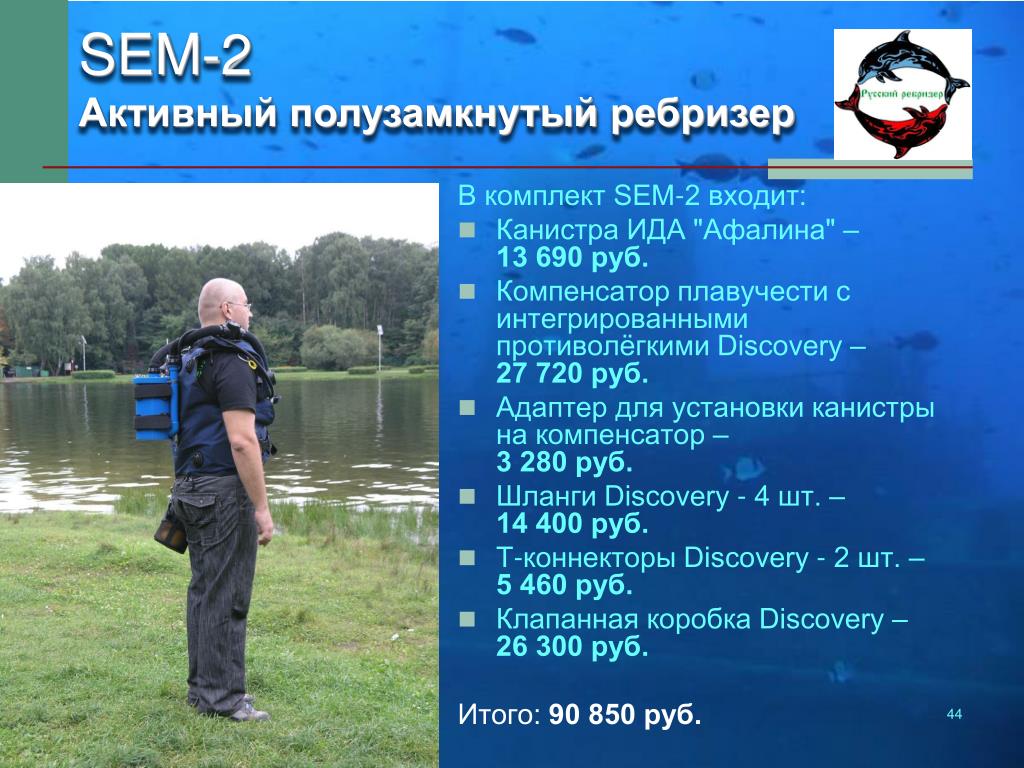

44. SEM-2 Активный полузамкнутый ребризер В комплект SEM-2 входит: • Канистра ИДА "Афалина" – 13 690 руб. • Компенсатор плавучести с интегрированными противолёгкими Discovery – 27 720 руб. • Адаптер для установки канистры на компенсатор – 3 280 руб. • Шланги Discovery - 4 шт. – 14 400 руб. • Т-коннекторы Discovery - 2 шт. – 5 460 руб. • Клапанная коробка Discovery – 26 300 руб. Итого: 90 850 руб.

45. Сравнение Полный Cis-LunarMkVIDiscovery • Комплект ребризера Cis-Lunar MkVI Discovery шведской компании Poseidon • Цена –292 500 руб.

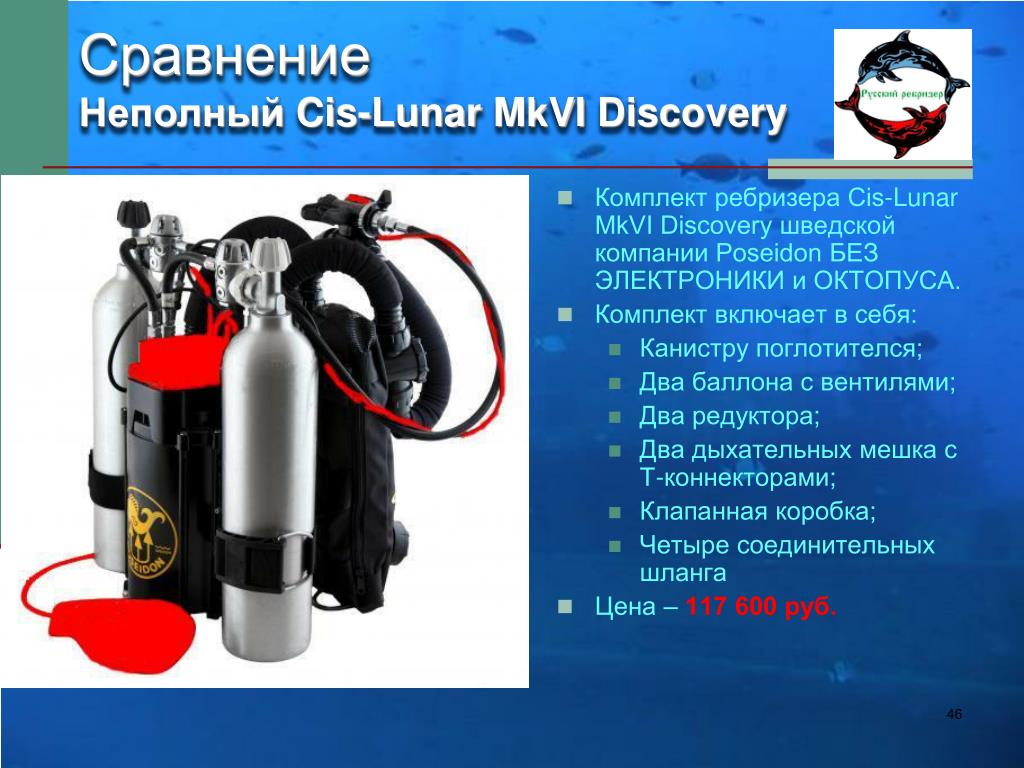

46. Сравнение Неполный Cis-LunarMkVIDiscovery • Комплект ребризера Cis-Lunar MkVI Discovery шведской компании Poseidon БЕЗ ЭЛЕКТРОНИКИ и ОКТОПУСА. • Комплект включает в себя: • Канистру поглотителся; • Два баллона с вентилями; • Два редуктора; • Два дыхательных мешка с Т-коннекторами; • Клапанная коробка; • Четыре соединительных шланга • Цена –117 600 руб.

47. Сравнение Cis-LunarMkVIDiscoveryvs SEM

48. Сравнение Cis-LunarMkVIDiscoveryvs SEM

49. РУССКИЙ РЕБРИЗЕР Конструктор и разработчик

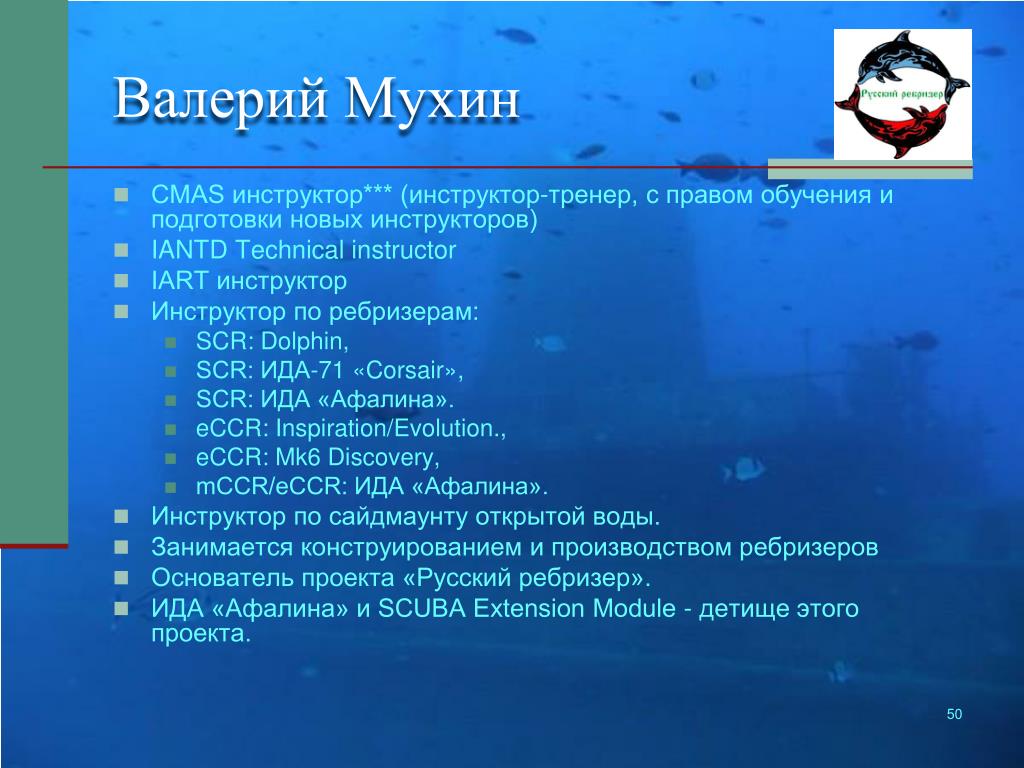

50. Валерий Мухин • CMAS инструктор*** (инструктор-тренер, с правом обучения и подготовки новых инструкторов) • IANTD Technical instructor • IART инструктор • Инструктор по ребризерам: • SCR: Dolphin, • SCR: ИДА-71 «Corsair», • SCR: ИДА «Афалина». • eCCR: Inspiration/Evolution., • eCCR: Mk6 Discovery, • mCCR/eCCR: ИДА «Афалина». • Инструктор по сайдмаунту открытой воды. • Занимается конструированием и производством ребризеров • Основатель проекта «Русский ребризер». • ИДА «Афалина» и SCUBA Extension Module - детище этого проекта.
