  1. 一、 内RAM数据传送指令 ⑴ 以累加器A为目的字节的传送指令(4条) ① MOV A,#data ; A←data ②MOV A,direct ; A ←(direct) ③ MOV A,Rn ; A ← (Rn) ,n=0～7 ④MOV A,@Ri ; A ← ((Ri)),i=0、1

  2. 功能：将源操作数所指定的内容送入累加器A中。功能：将源操作数所指定的内容送入累加器A中。 源操作数：立即寻址 直接寻址 　　　　　寄存器寻址 寄存器间接寻址

  3. 【例3－1】若(R0)=40H，(30H)=60H，(40H)=50H ①MOV A，R0 ；将工作寄存器R0中的数据传送至A中 结果：(A)=40H ②MOV A，@R0 ；将以R0中内容为地址的存储单元中的数据送至A中 结果：(A) =50H

  4. ③MOV A，30H ；将直接地址30H存储单元中 　　　　　　　　　　的数据传送至A中， (A) =60H 结果：(A) =60H ④ MOV A，#30H ;将立即数#30H送入A中 (A)=30H 结果：(A)=30H

  5. ① MOV Rn,A ; Rn ←(A),n=0～7 ② MOV Rn,#data ; Rn ← data　,n=0～7 ③ MOV Rn,direct;Rn ←（direct）,n=0～7 ⑵ 以工作寄存器Rn为目的字节的传送指令(3条)

  6. 功能：将源操作数所指定的内容送入当前工作寄存器组中的 某一个寄存器中。 源操作数：累加器A 立即寻址 　　　　　　　 直接寻址

  7. 例3－2：已知（A）＝50H， （R1）=10H ,（R2）=20H , (R3)=30H , (30H)=4FH执行指令：　 MOV R1, A 　　　MOV R2 ,30H 　　　MOV R3,#85H 试求： （R1）=？ （R2）= ？（R3）=？ 执行指令后（R1）= 50H （R2）= 4FH （R3）=85H

  8. ⑶ 以直接地址为目的字节的传送指令(5条) ① MOV direct,A ; direct← (A) ② MOV direct,#data ; direct← data ③ MOV direct1,direct2; direct1 ←（direct2） ④ MOV direct,Rn ; direct← (Rn),n=0～7 ⑤MOV direct,@Ri ; direct← ((Ri)),i=0、1

  9. 例3－3：已知（R0）=60H , (R1)=72H ,执行指令： MOV 40H , @R0 试求指令执行结果。 执行指令后（40H）=72H

  10. ⑷ 以寄存器间址为目的字节的传送指令(3条) ① MOV @Ri,A ; (Ri)← (A),i=0、1 ② MOV @Ri,direct; (Ri)←(direct),i=0、1 ③ MOV @Ri,#data ; (Ri) ← data,i=0、1 功能：将源操作数所指定的内容送入以R0或R1为地址指针的片内RAM单元中。

  11. 例3-4：已知 （R1）=30H , (A)=20H , 执行指令： MOV @R1 , A 则　 （R1）＝？ （30H）=？ 执行指令后（30H）=20H

  12. (5)以DPTR为目的操作数的数据传送指令 MOV DPTR ,#data16 功能：将外部RAM或ROM某单元地址作为立即数送到DPTR中，立即数的高8位送DPH，低8位送DPL。　　 注意：51唯一的16位传送指令。

  13. 例3-5：MOV DPTR,#1234H ;DPTR=1234H 该指令也可以用两条8位数据传送指令实现： MOV DPH,#12H ;DPH=12H MOV DPL,#34H ;DPL=34H,DPTR=1234H

  14. 上述五类传送指令中，需要注意几点： 1.传送指令无: MOV Rn , Rn MOV Rn , @ Ri MOV @Ri , Rn MOV @Ri , @Ri

  15. 2. 传送指令的字节数： 　　凡是指令中即不包含直接地址又不包含8位立即数的指令均为一字节指令； 　若指令中包含一个直接地址或8位立即数，指令字节数为２； 若包含两个这样的操作数，则指令字节数为3。

  16. MOV A , Ri ;1 个字节 MOV A ,direct ;2个字节 MOV direct , #data ;3个字节 MOV DPTR , #data16 ;3个字节

  17. 3.正确区分各种寻址方式的含义 若（R0）=60H ,(60H)=50H ,式探讨以下指令的执行结果： MOV A , R0 MOV A , @R0 MOV A , 60H MOV A , #60H （A）=60H （A）=50H （A）=50H （A）=60H

  18. 4.所有传送指令均不影响标志位：CY AC OV,但累加器A将影响标志位P

  19. 二、 访问外部RAM的数据传送指令 ① MOVX @DPTR ,A ; (DPTR) ←(A),i=0、1 • MOVX A,@DPTR ; A←（(DPTR)） 功能：将DPTR的值作为外部RAM或I/0口的单元地址与累加器A之间传递数据。 范围：可寻址范围达外RAM64KB全部空间

  20. ③ MOVX @Ri,A ;(Rｉ)←(A),i=0、1 ④ MOVX A , @Ri ;A ←((Rｉ)) 功能：将R0或R1所指定的外部RAM单元与累加器A之间传递数据。 范围：因此这两条指令寻址范围仅限于外RAM 256个单元中。　

  21. 例3-6：试编写程序，将片外RAM的1000H单元的内容送入片内0100H单元中。例3-6：试编写程序，将片外RAM的1000H单元的内容送入片内0100H单元中。 MOV DPTR ,#1000H MOVX A, @DPTR MOV DPTR,#0100H MOV @DPTR, A 注意：外RAM 之间不可以直接传递数据

  22. 三、程序存储器向累加器A传送数据 读ROM指令(2条) ① MOVC A,@A+DPTR ; A←（(A）+(DPTR)） ② MOVC A,@A+PC ; A←（(A）+（PC)） 注意：三个不同的存储空间用三种不同的指令传送： 内RAM(包括特殊功能寄存器): 用MOV指令传送； 外RAM: 用MOVX指令传送； ROM: 用MOVC指令传送。

  23. 【例3-7】 已知ROM中存有0~9的平方表0，1，4，9，…，首地址为2000H，试根据累加器A中的数值（0～9）查找对应的平方值，存入内RAM 30H。(设A=3) 方法一：若用DPTR作为基址寄存器，可编程如下： 1000H：MOV DPTR，#2000H ；置ROM平方表首地址 MOVC A，@A+DPTR ；(A)+(DPTR)=2003H(设A=3)， ；A=(2003H)=09H MOV 30H，A 　 ；平方值存入内RAM30H中 ………… 2000H: DB 0,1,4,9,16,25,36,…,81

  24. 即：2000H：00H ；平方表：02=0 　　2001H：01H ； 12=1 　　2002H：04H ； 22=4 　　2003H：09H ； 32=9 　　2004H：10H ； 42=16，16=10H ………… 　　2009H：51H ； 92=81，81=51H

  25. 方法二：用PC作为基址寄存器，在MOVC指令之前应先用一条加法指令进行地址调整，编程如下：方法二：用PC作为基址寄存器，在MOVC指令之前应先用一条加法指令进行地址调整，编程如下： MOV A,#00H ;待求平方的 值为0 ADD A,#data ；地址位置调整值 MOVC A , @A+PC 1FFDH:MOV 30H, A 1FFFH:RET 2000H: DB 0,1,4,9,16,25,36,…,81 Data 等于MOVC 与表格首地址之间指令所占的字节数。

  26. 【例3-8】 按下列要求传送数据：设ROM(2000H)=0ABH (1)ROM 2000H单元数据送内RAM 10H单元； (2)R0M 2000H单元数据送外RAM 80H单元； (3)ROM 2000H单元数据送外RAM 1000H单元； 解(1)： MOV DPTR，#2000H ；置基址2000H,(DPTR)=2000H MOV A，#00H ；置变址0，(A)=00H MOVC A，@A+DPTR ；读ROM 2000H，(A)=ABH MOV 10H，A ；存内RAM 10H单元， (10H)=ABH

  27. 解(2)： MOV DPTR，#1FFFH ；置基址1FFFH，（DPTR）=1FFFH MOV A，#01H ；置变址01H，（A）=01H MOVC A，@A+DPTR ；读ROM 2000H,(A)=ABH MOV R0，#80H ；置外RAN间址，(R0)=80H MOVX @R0，A ；写外RAM 80H，外RAM(80H)=ABH

  28. 解(3)： MOV DPTR，#2000H ；置基址2000H, (DPTR)=2000H 　　 MOV A，#00H ；置变址0，(A)=00H MOVC A，@A+DPTR ；读ROM 2000H, (A)=ABH 　　　　　　　　　　　 MOV DPTR，1O00H ；修改外RAN地址, (DPTR)=1000H MOVX @DPTR，A ；写外RAM 1000H，外RAM(1000H)=ABH

  29. 四、 堆栈操作指令(2条) 1.PUSH direct ; SP←(SP)+1，(SP)←(direct) 首先让sp的内容加1，使他指向栈顶空单元，然后将直接地址direct单元的内容送入栈顶空单元。 2. POP direct ; direct←((SP)),SP←(SP)-1 首先让sp所指的单元的内容送入直接地址direct单元，然后让sp的内容减1，成为新的栈顶单元。 注意：POP ACC 正确　　　POP A 错误

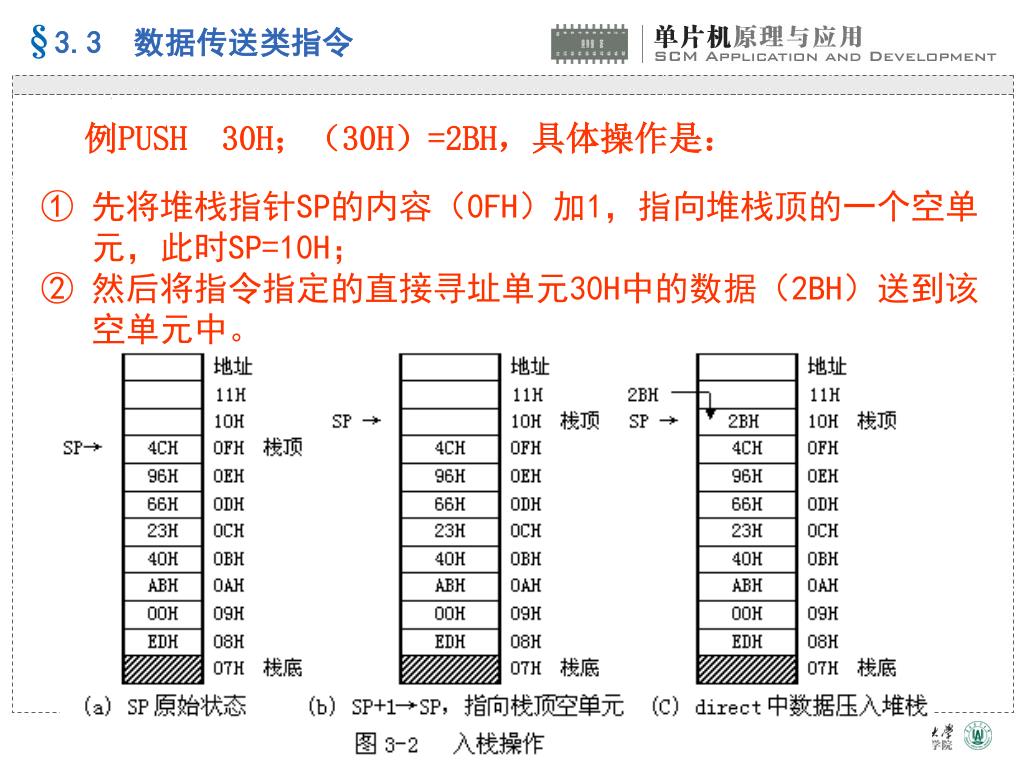

  30. 例PUSH 30H；（30H）=2BH，具体操作是： • 先将堆栈指针SP的内容（0FH）加1，指向堆栈顶的一个空单元，此时SP=10H； • ② 然后将指令指定的直接寻址单元30H中的数据（2BH）送到该空单元中。

  31. 例 POP 40H ；(40H)=4CH，具体操作是： ①先将SP所指单元0FH（栈顶地址）中的数据（4CH）弹出，送到指定的内RAM单元40H，（40H）=4CH② 然后(SP)-1→SP，SP=0EH，SP仍指向栈顶地址。

  32. 五、 交换指令（5条） 1. 字节交换指令 （1） XCH A,Rn ; （A）←→(Rn)，n=0～7 （2） XCH A,@Ri ; （A）←→((Ri))，i=0、1 （3）XCH A,direct ; （A） ←→(direct) 功能：完成累加器A 与内部RAM 的整字节交换

  33. 例：(A)=16H （R1）＝20H (20H) =10H XCH A , R1 ; (A)=20H ,(R1)=16H XCH A , @R1 ; (A)=10H , (RI)=20H ,(20H)=16H XCH A, 20H; (A)=10H, (20H)=16H

  34. 2. 半字节交换指令 XCHD A,@Ri ; （A）3～0←→((Ri))3～0 高4位不变。i=0、1 功能：将累加器A的低四位和Ri间址寻址单元的低四位进行交换，高四位保持不变。 例：(A)=16H （R1）＝20H (20H) =30H XCHD A,@Ri （A）=10H ; （R1）＝20H ; (20H) =36H

  35. 3.累加器高低四位互换 SWAP A ; （A）7～4←→（A）3～0 例：(A)=16H SWAP A; (A)=61H
