Presentation Transcript

  1. Map Ombouw Randweg Eindhoven

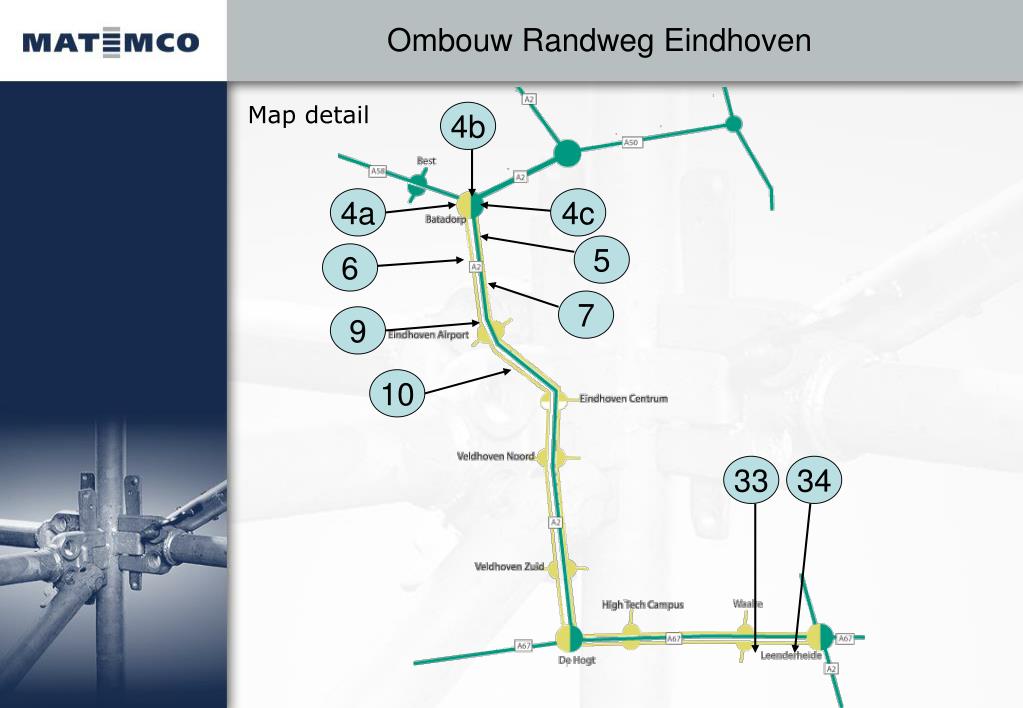

  2. Map detail Ombouw Randweg Eindhoven 4b 4a 4c 5 6 7 9 10 33 34

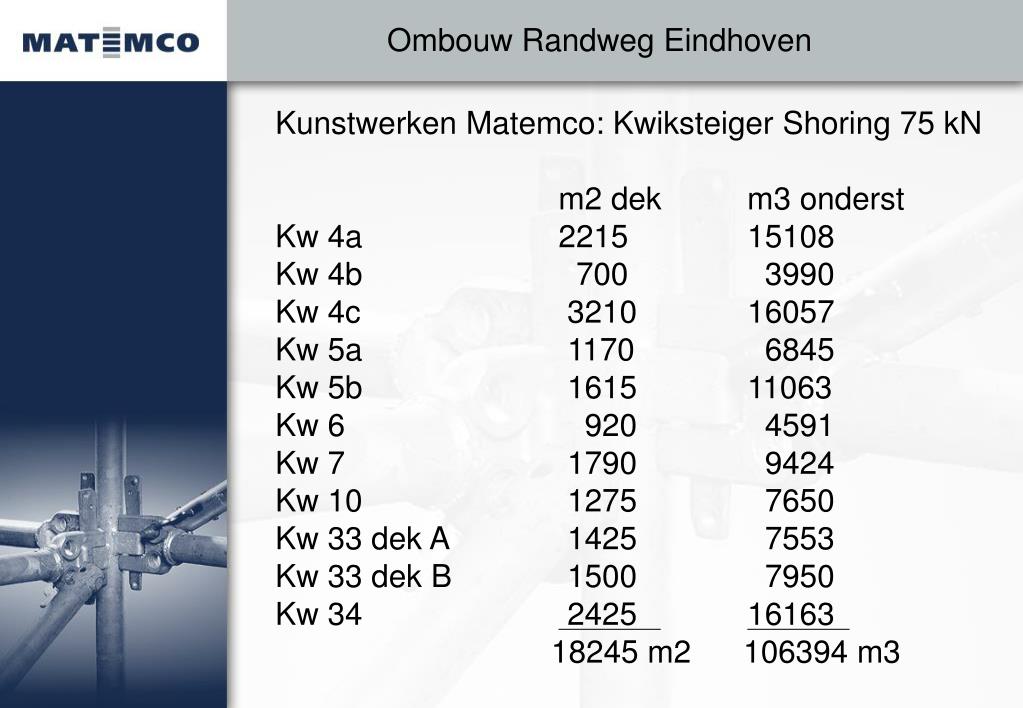

  3. Ombouw Randweg Eindhoven Kunstwerken Matemco: Kwiksteiger Shoring 75 kN m2 dek m3 onderst Kw 4a 2215 15108 Kw 4b 700 3990 Kw 4c 3210 16057 Kw 5a 1170 6845 Kw 5b 1615 11063 Kw 6 920 4591 Kw 7 1790 9424 Kw 10 1275 7650 Kw 33 dek A 1425 7553 Kw 33 dek B 1500 7950 Kw 34 2425 16163 18245 m2 106394 m3

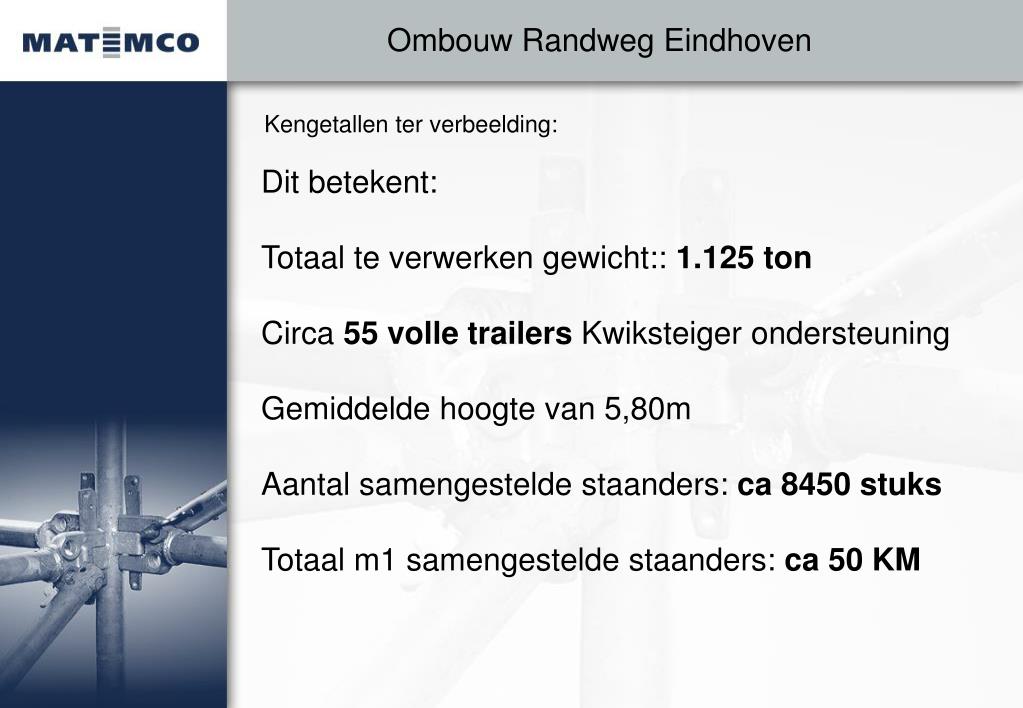

  4. Kengetallen ter verbeelding: Ombouw Randweg Eindhoven Dit betekent: Totaal te verwerken gewicht:: 1.125 ton Circa 55 volle trailers Kwiksteiger ondersteuning Gemiddelde hoogte van 5,80m Aantal samengestelde staanders: ca 8450 stuks Totaal m1 samengestelde staanders: ca 50 KM

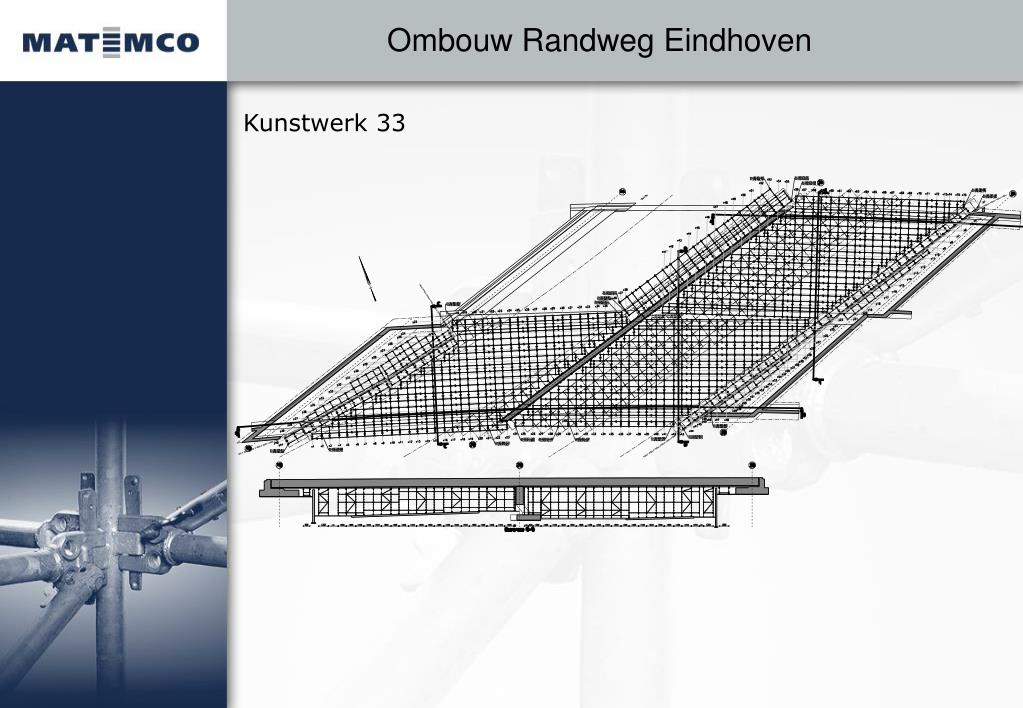

  5. Kunstwerk 33 Ombouw Randweg Eindhoven

  6. Kw 33 Ombouw Randweg Eindhoven

  7. Kunstwerk 4a Ombouw Randweg Eindhoven

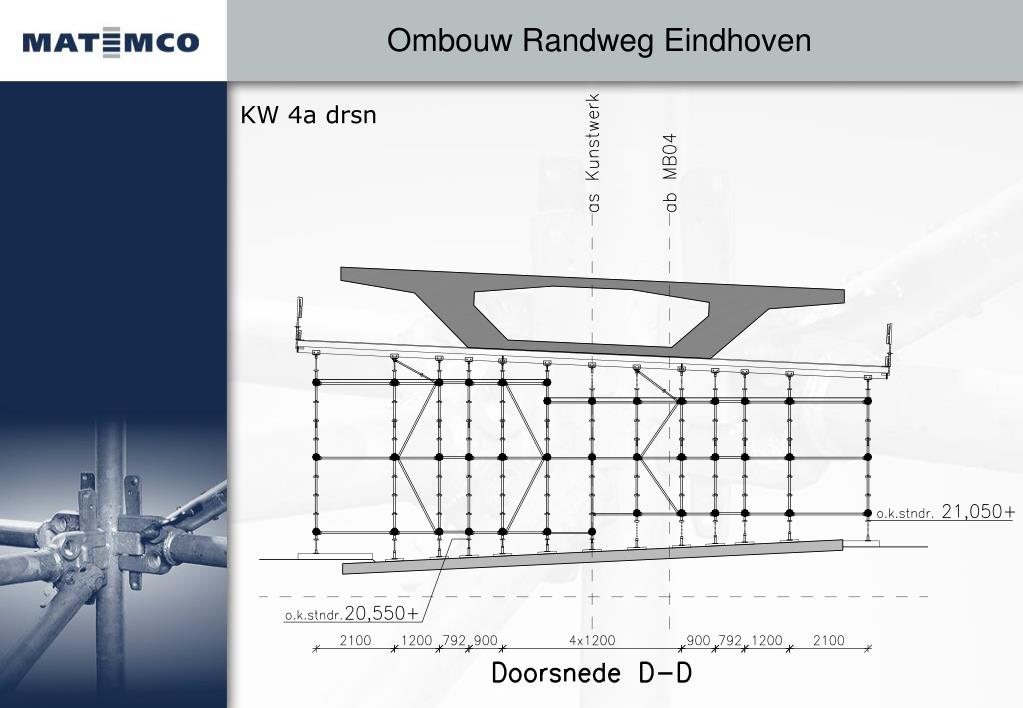

  8. KW 4a drsn Ombouw Randweg Eindhoven

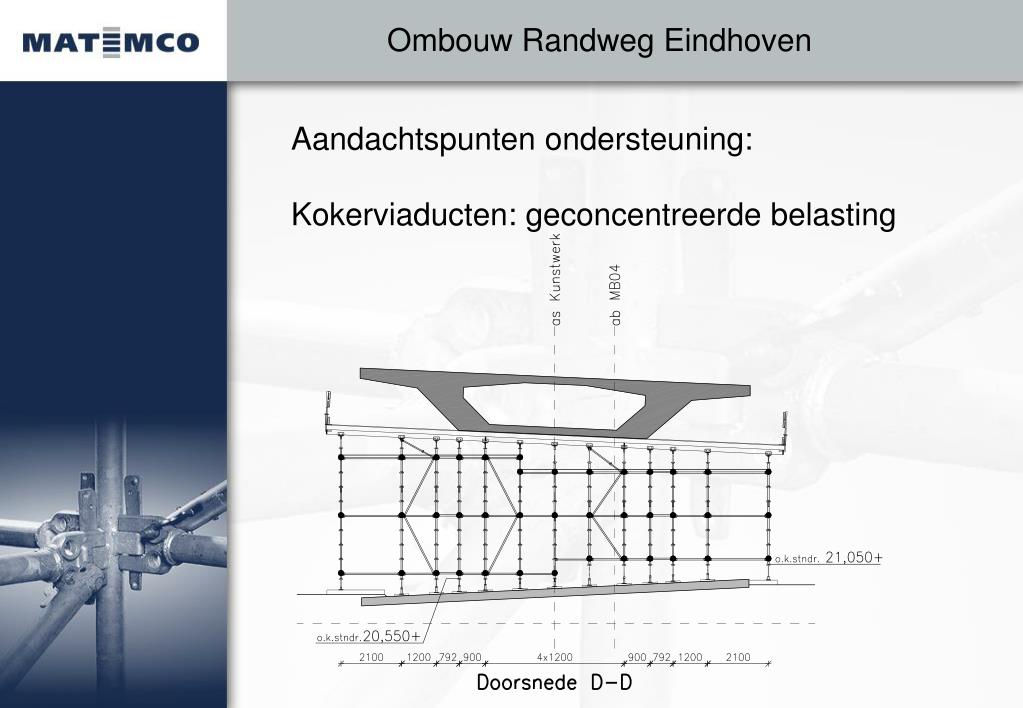

  9. Ombouw Randweg Eindhoven Aandachtspunten ondersteuning: Kokerviaducten: geconcentreerde belasting

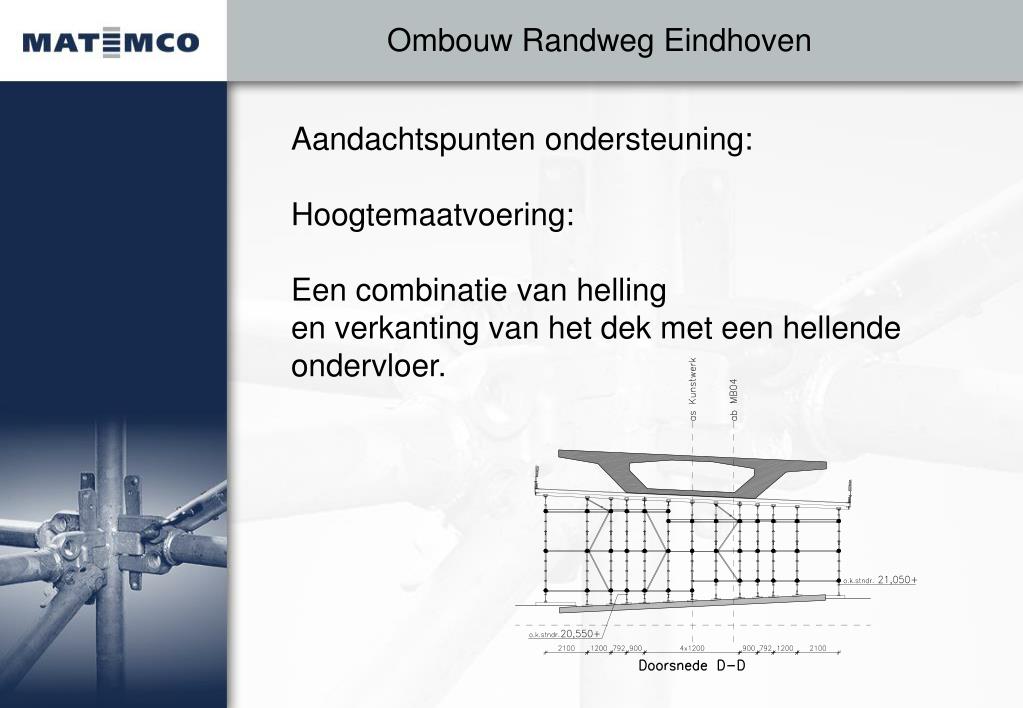

  10. Ombouw Randweg Eindhoven Aandachtspunten ondersteuning: Hoogtemaatvoering: Een combinatie van helling en verkanting van het dek met een hellende ondervloer.

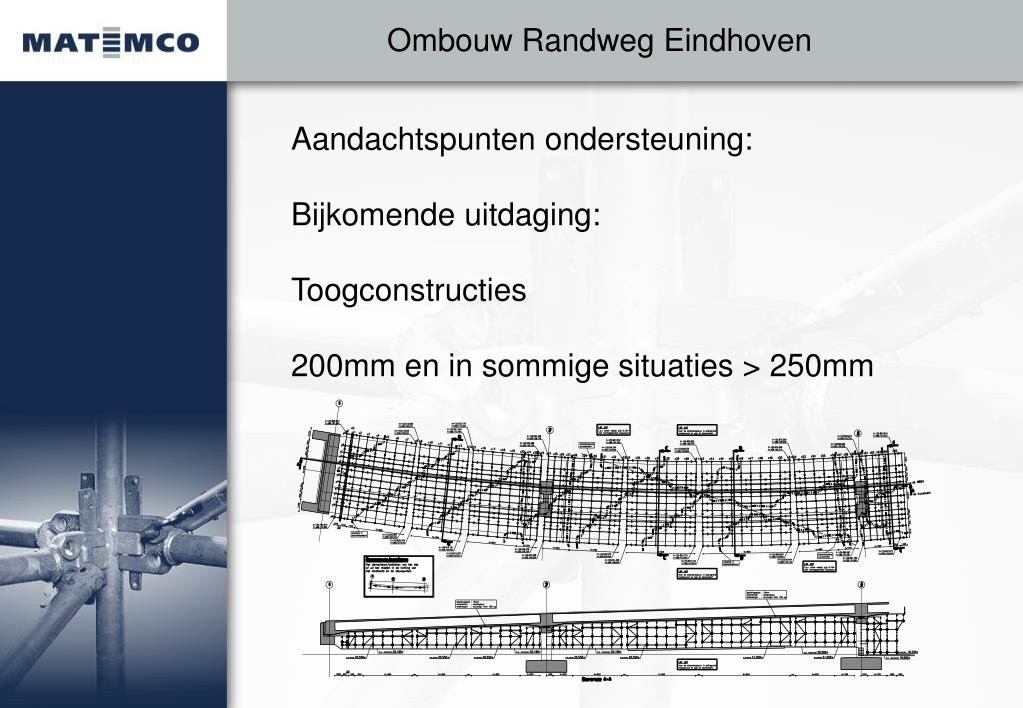

  11. Ombouw Randweg Eindhoven Aandachtspunten ondersteuning: Bijkomende uitdaging: Toogconstructies 200mm en in sommige situaties > 250mm

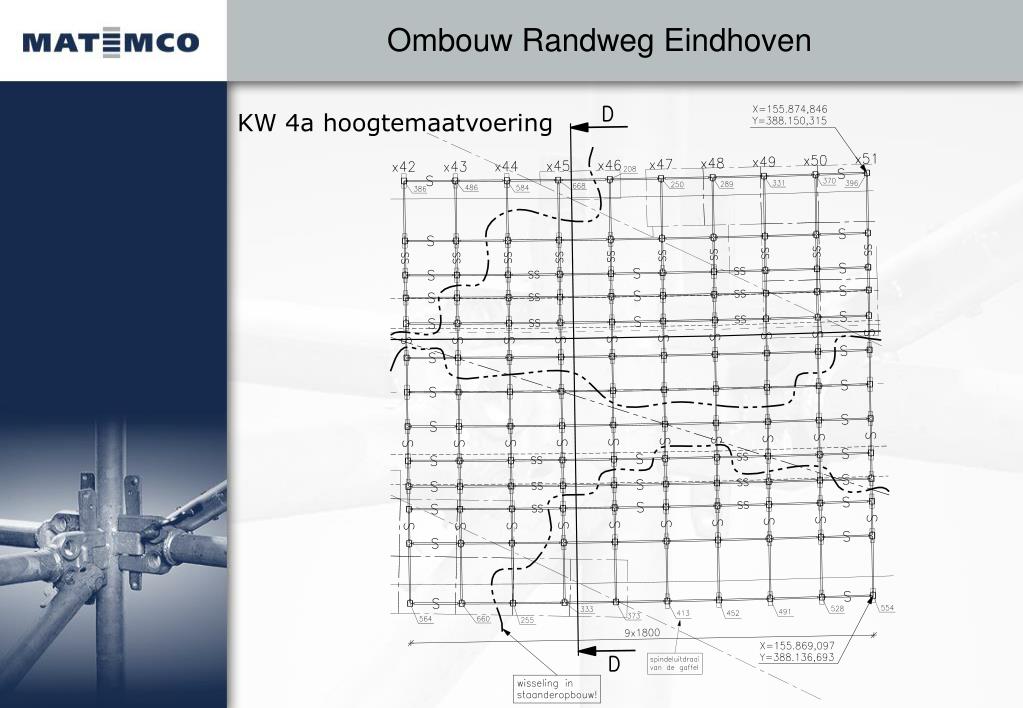

  12. KW 4a hoogtemaatvoering Ombouw Randweg Eindhoven

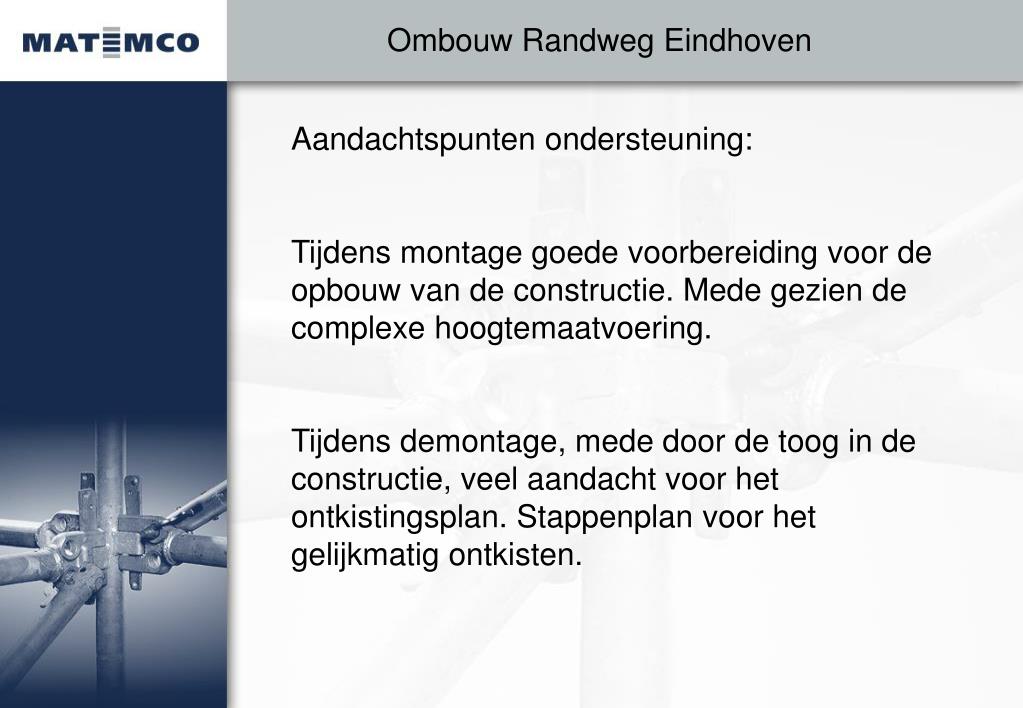

  13. Ombouw Randweg Eindhoven Aandachtspunten ondersteuning: Tijdens montage goede voorbereiding voor de opbouw van de constructie. Mede gezien de complexe hoogtemaatvoering. Tijdens demontage, mede door de toog in de constructie, veel aandacht voor het ontkistingsplan. Stappenplan voor het gelijkmatig ontkisten.

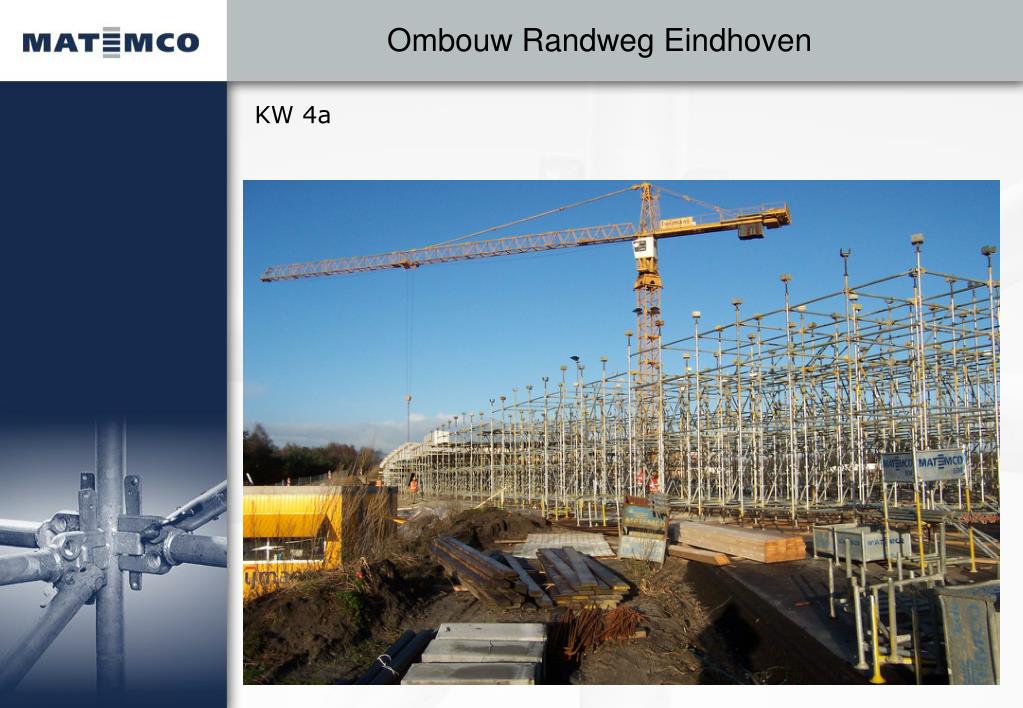

  14. KW 4a Ombouw Randweg Eindhoven

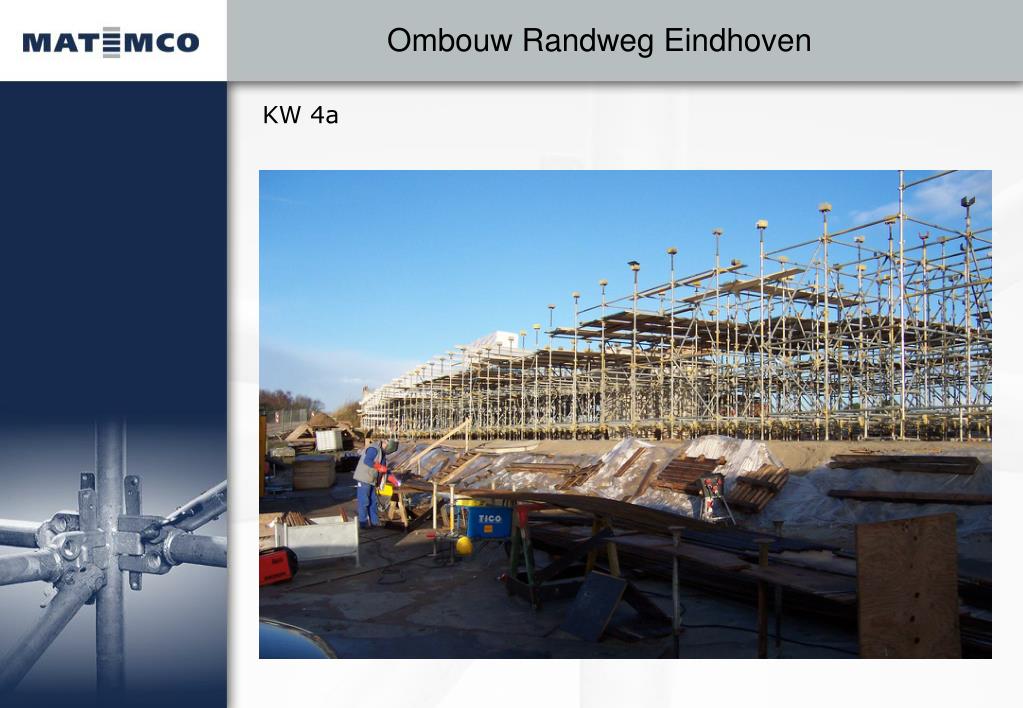

  15. KW 4a Ombouw Randweg Eindhoven

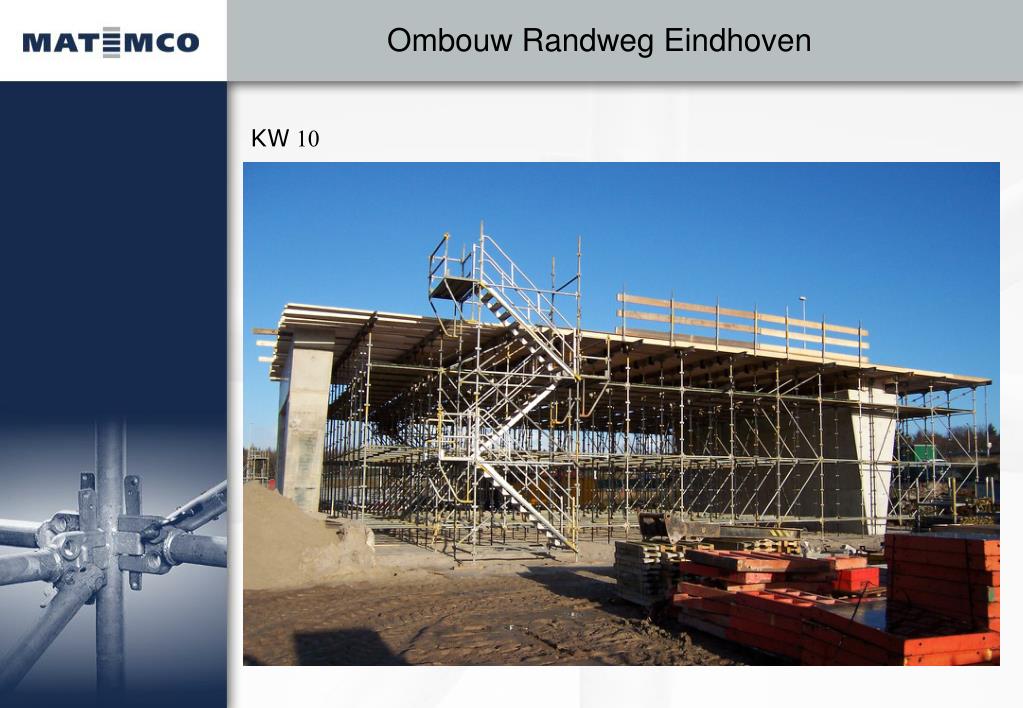

  16. KW 10 Ombouw Randweg Eindhoven

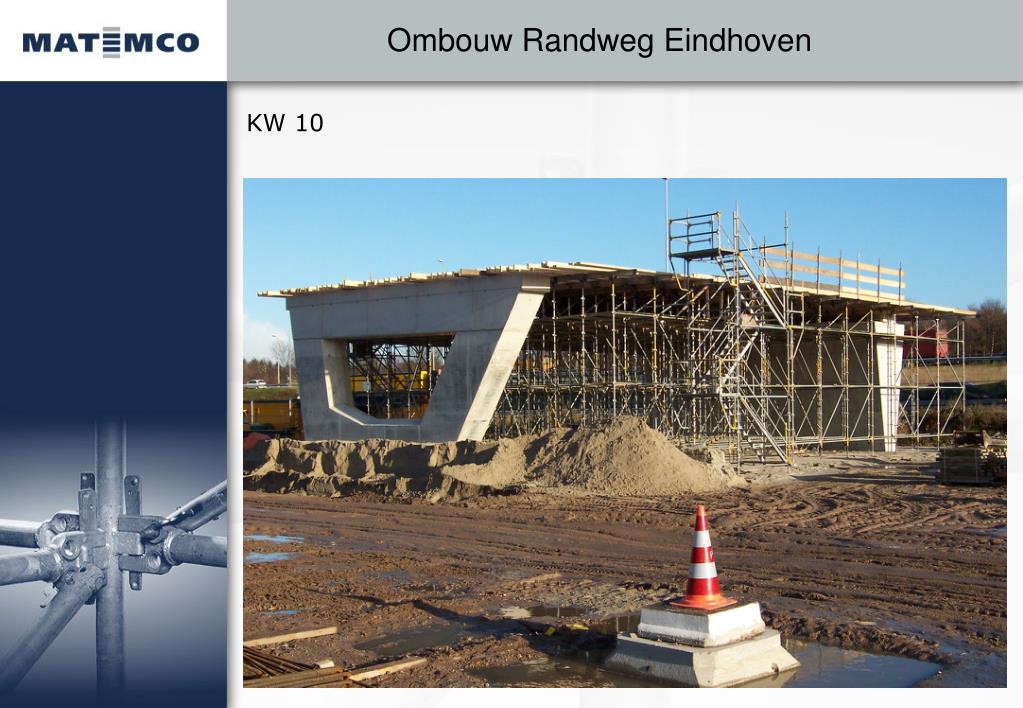

  17. KW 10 Ombouw Randweg Eindhoven

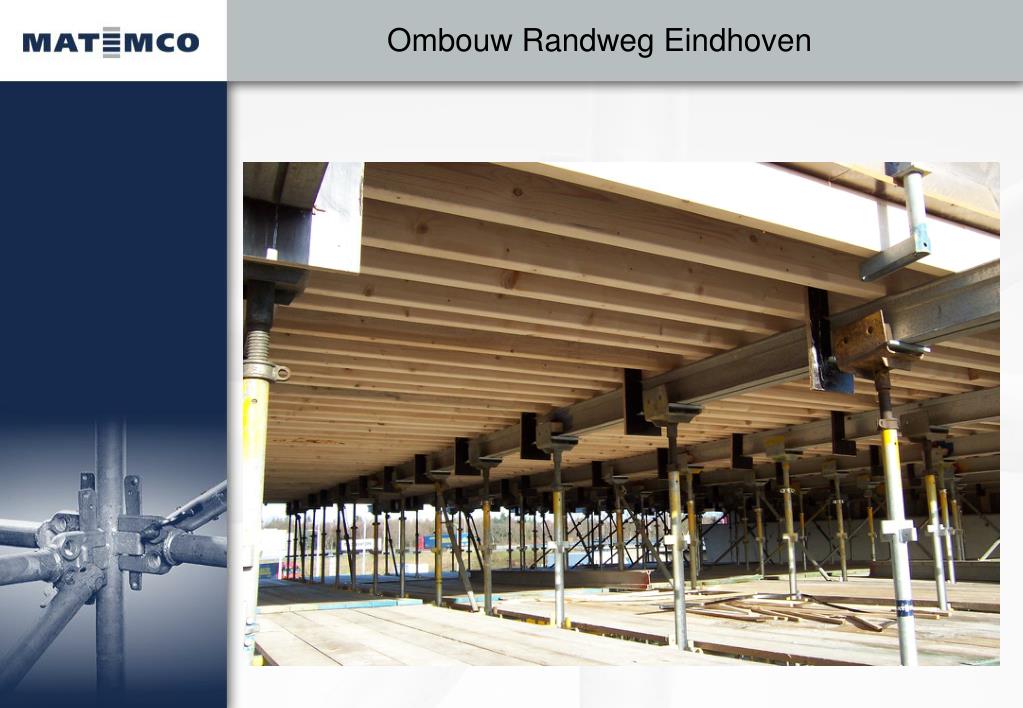

  18. Ombouw Randweg Eindhoven

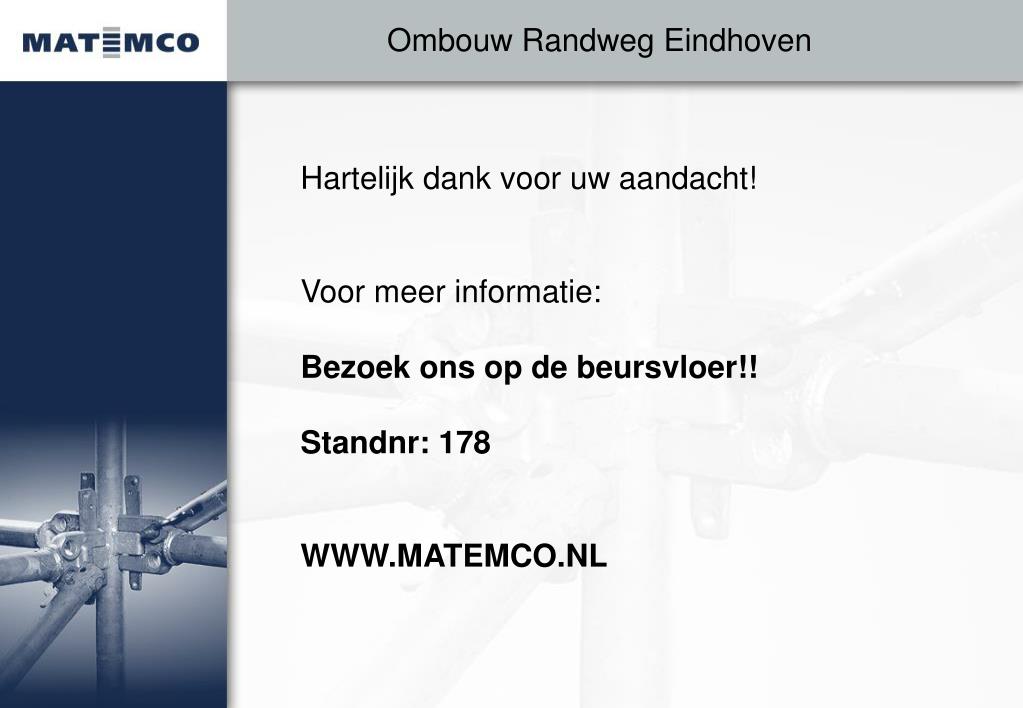

  19. Ombouw Randweg Eindhoven Hartelijk dank voor uw aandacht! Voor meer informatie: Bezoek ons op de beursvloer!! Standnr: 178 WWW.MATEMCO.NL
