Hộp giảm tốc ZQ

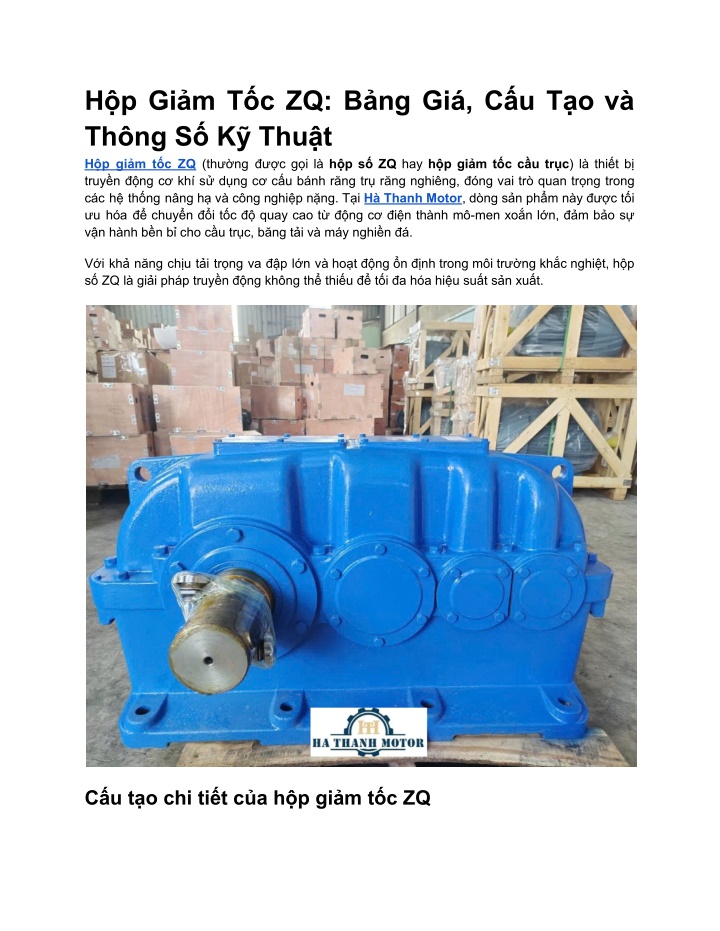

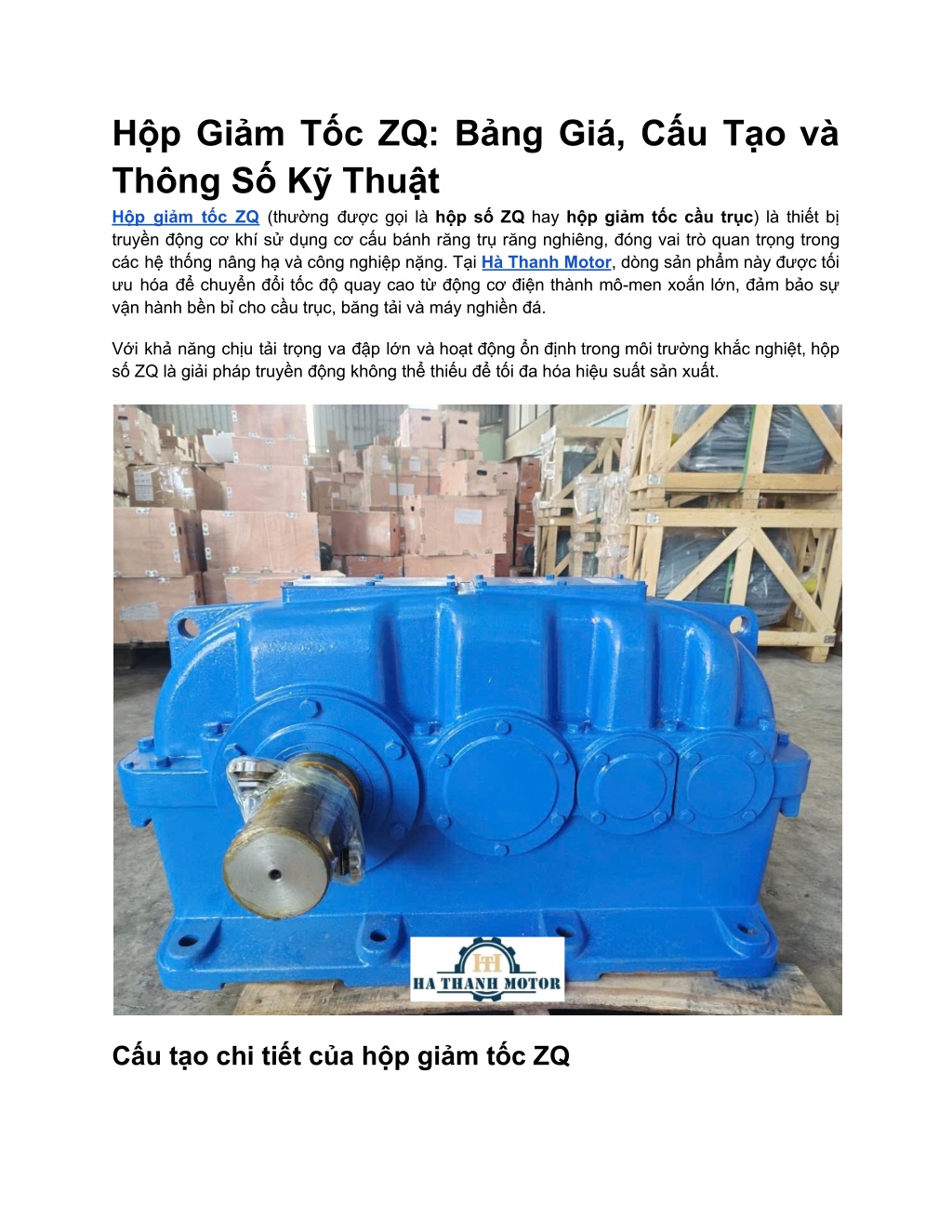

1. Hộp Giảm Tốc ZQ: Bảng Giá, Cấu Tạo và Thông Số Kỹ Thuật Hộp giảm tốc ZQ (thường được gọi là hộp số ZQ hay hộp giảm tốc cầu trục) là thiết bị truyền động cơ khí sử dụng cơ cấu bánh răng trụ răng nghiêng, đóng vai trò quan trọng trong các hệ thống nâng hạ và công nghiệp nặng. Tại Hà Thanh Motor, dòng sản phẩm này được tối ưu hóa để chuyển đổi tốc độ quay cao từ động cơ điện thành mô-men xoắn lớn, đảm bảo sự vận hành bền bỉ cho cầu trục, băng tải và máy nghiền đá. Với khả năng chịu tải trọng va đập lớn và hoạt động ổn định trong môi trường khắc nghiệt, hộp số ZQ là giải pháp truyền động không thể thiếu để tối đa hóa hiệu suất sản xuất. Cấu tạo chi tiết của hộp giảm tốc ZQ

2. Để đảm bảo khả năng truyền động chính xác và tuổi thọ lâu dài, cấu tạo của hộp giảm tốc ZQ được chế tạo theo các tiêu chuẩn cơ khí khắt khe. Một bộ hộp số hoàn chỉnh là sự kết hợp đồng bộ của các thực thể sau: ● Vỏ hộp: Được đúc nguyên khối từ gang xám hoặc thép carbon, sở hữu độ cứng vững cao. Lớp vỏ này không chỉ bảo vệ các chi tiết bên trong khỏi bụi bẩn mà còn giúp giảm rung động tối đa trong quá trình vận hành. ● Hệ thống bánh răng: Đây là bộ phận quan trọng nhất, sử dụng các cặp bánh răng trụ răng nghiêng được tôi luyện và mài chính xác (mài CNC). Thiết kế răng nghiêng giúp tăng diện tích tiếp xúc, cho phép hộp số chịu tải lớn hơn và vận hành êm ái hơn so với bánh răng thẳng. ● Trục dẫn động: Bao gồm trục đầu vào (kết nối với motor) và trục đầu ra (kết nối với tải), thường được làm từ thép hợp kim siêu bền để chịu được lực xoắn cực đại mà không bị biến dạng. ● Ổ bi và phớt: Hệ thống bạc đạn chất lượng cao giúp các trục quay trơn tru, giảm ma sát, kết hợp với phớt chắn dầu ngăn chặn sự rò rỉ chất bôi trơn ra môi trường bên ngoài.

3. Nguyên lý hoạt động và các kiểu trục ra Hộp giảm tốc hoạt động dựa trên nguyên lý ăn khớp giảm tốc qua từng cấp bánh răng. Khi động cơ điện truyền tốc độ cao vào trục sơ cấp, các bánh răng nhỏ sẽ dẫn động bánh răng lớn hơn. Quá trình này làm giảm tốc độ vòng quay đầu ra, đồng thời tỷ lệ nghịch làm tăng mô-men xoắn (lực kéo), giúp thiết bị có thể kéo được các tải trọng nặng hàng chục tấn. Tùy thuộc vào yêu cầu lắp đặt cụ thể của từng nhà máy, ZQ cung cấp 3 biến thể trục ra chính: 1. Kiểu Z (Trụ trơn): Dạng trục tiêu chuẩn, dễ dàng lắp đặt với các loại khớp nối cơ khí thông dụng. Đây là kiểu phổ biến nhất. 2. Kiểu CA (Trục bánh răng): Trục ra được tích hợp sẵn một bánh răng (thường là bánh răng tang trống), phù hợp để truyền tải công suất lớn trực tiếp. 3. Kiểu C (Biến thể): Thiết kế trục đặc biệt cho các ứng dụng truyền động phức tạp hoặc không gian hẹp.

4. Phân loại hộp giảm tốc ZQ theo nhu cầu sử dụng Do sự đa dạng về quy mô công nghiệp, từ các tời nâng nhỏ đến các gầu ngoạm khổng lồ tại cảng biển, hộp số ZQ được phân loại chi tiết để người dùng dễ dàng lựa chọn: 1. Theo số cấp giảm tốc ● ZQ 2 cấp (ZQH/JZQ): Loại phổ biến nhất với 2 lần giảm tốc. Dòng này cân bằng giữa tốc độ và lực kéo, phù hợp cho cầu trục nhà xưởng thông thường. ● ZQ 3 cấp (ZQD): Được bổ sung thêm một cấp bánh răng, tạo ra tỷ số truyền lớn hơn. Kết quả là tốc độ đầu ra chậm hơn nhưng lực kéo cực khỏe, chuyên dùng cho các máy nghiền hoặc tời kéo siêu trọng. 2. Theo kích thước (Size) Kích thước hộp số được định danh bằng khoảng cách giữa tâm trục vào và tâm trục ra (đơn vị mm). ● Size nhỏ & trung: ZQ 200, ZQ 250, ZQ 350, ZQ 400, ZQ 500. ● Size lớn: ZQ 650, ZQ 750, ZQ 850, ZQ 1000.

5. Thông số kỹ thuật cốt lõi Việc lựa chọn đúng thông số kỹ thuật là yếu tố sống còn để đảm bảo hộp số tương thích với động cơ và không bị quá tải. Dưới đây là bảng dữ liệu chuẩn của dòng ZQ: Thuộc tính Giá trị Ghi chú Dòng sản phẩm ZQH (2 cấp), ZQD (3 cấp) Tỷ số truyền (Ratio) 1/8 đến 1/50 (ZQH) Tốc độ nhanh, phổ dụng

6. 1/65 đến 1/317 (ZQD) Tốc độ chậm, lực khỏe Phạm vi kích thước Size 200mm - 1000mm Khoảng cách tâm trục Kiểu bố trí trục 9 kiểu lắp trục (I - IX) Linh hoạt theo không gian Vật liệu vỏ Gang xám, Thép đúc Chống va đập tốt Dạng bánh răng Trụ nghiêng (Helical) Giảm tiếng ồn, độ bền cao Bảng giá hộp giảm tốc ZQ mới nhất 2025 Giá thành của hộp giảm tốc ZQ phụ thuộc lớn vào kích thước (size) và biến động của giá nguyên liệu thép/gang trên thị trường. Hà Thanh Motor cam kết cung cấp sản phẩm chính hãng với mức giá cạnh tranh nhất. ST T Sản phẩm Giá Thông số Từ 4.000.000₫ ZQ 200, 1 cấp, 2 cấp, 3 cấp 1 Hộp số giảm tốc ZQ 200 Từ 5.000.000₫ 2 Hộp số giảm tốc ZQ 250 ZQ 250, 1 cấp, 2 cấp Hộp giảm tốc 3 cấp ( 2 UDL 0.37kW và 1 WPDX 60) Từ 6.590.000₫ 3 cấp, 2 UDL 0.37kW, 1 WPDX 60 3 Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDO 60) Từ 6.590.000₫ 3 cấp, 2 UDL 0.37kW, 1 WPDO 60 4

7. Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0) Từ 6.700.000₫ 3 cấp, 2 UDL 0.37kW, 1 Cycloid X0 5 Từ 7.900.000₫ 6 Hộp số giảm tốc ZQ 350 ZQ 350, 1 cấp, 2 cấp Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 Cycloid X2) Từ 8.700.000₫ 3 cấp, 2 UDL 0.8kW, 1 Cycloid X2 7 Từ 11.200.000 ₫ 8 Hộp số giảm tốc ZQ 400 ZQ 400, 1 cấp, 2 cấp Từ 15.800.000 ₫ 9 Hộp số giảm tốc ZQ 500 ZQ 500, 1 cấp, 2 cấp Từ 36.500.000 ₫ 10 Hộp số giảm tốc ZQ 650 ZQ 650, 1 cấp, 2 cấp Từ 69.800.000 ₫ 11 Hộp số giảm tốc ZQ 750 ZQ 750, 1 cấp, 2 cấp Từ 93.000.000 ₫ 12 Hộp số giảm tốc ZQ 850 ZQ 850, 1 cấp, 2 cấp Từ 105.000.00 0₫ ZQ 1000, 1 cấp, 2 cấp, 3 cấp 13 Hộp số giảm tốc ZQ 1000

8. Lưu ý: Giá trên chưa bao gồm VAT và chi phí vận chuyển. Để nhận báo giá chiết khấu cho dự án, vui lòng liên hệ trực tiếp. Ứng dụng thực tiễn trong công nghiệp Nhờ thiết kế siêu trường siêu trọng, Hộp giảm tốc ZQ được ứng dụng rộng rãi trong các lĩnh vực then chốt: ● Hệ thống cầu trục & thiết bị nâng hạ: Dùng để cuộn cáp, nâng hạ hàng hóa tại cảng biển, nhà xưởng thép. ● Khai thác khoáng sản: Truyền động cho các băng tải cỡ lớn, gầu tải, máy nghiền quặng. ● Công nghiệp xây dựng: Lắp đặt trong máy trộn bê tông, máy đùn gạch, trạm trộn asphalt. ● Công nghiệp hóa chất & Giấy: Vận hành các lô cán ép lực lớn hoặc bồn khuấy dung tích lớn.

9. Tại sao nên mua hộp số ZQ tại Hà Thanh Motor? Hà Thanh Motor là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp thiết bị truyền động công nghiệp. Chúng tôi mang đến sự an tâm tuyệt đối cho khách hàng với các cam kết: ● Chất lượng đảm bảo: Hàng hóa đầy đủ giấy tờ CO/CQ, nguồn gốc xuất xứ rõ ràng. ● Bảo hành dài hạn: Chính sách bảo hành lên đến 24 tháng. ● Hàng sẵn kho: Kho hàng lớn với đầy đủ các size từ ZQ 200 đến ZQ 1000, đáp ứng ngay lập tức nhu cầu thay thế. ● Hỗ trợ kỹ thuật: Tư vấn tính toán chọn size miễn phí từ đội ngũ kỹ sư giàu kinh nghiệm. Kết luận Hộp giảm tốc ZQ là giải pháp đầu tư thông minh cho các doanh nghiệp cần một thiết bị truyền động mạnh mẽ, bền bỉ và chịu tải trọng sốc tốt. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và lựa chọn đúng thông số kỹ thuật không chỉ giúp tối ưu hóa hiệu suất máy móc mà còn tiết kiệm chi phí bảo trì dài hạn. Nếu bạn đang tìm kiếm một đối tác cung cấp hộp số ZQ uy tín, Hà Thanh Motor sẵn sàng đồng hành cùng sự phát triển bền vững của doanh nghiệp bạn. Câu hỏi thường gặp (FAQ) Hộp giảm tốc ZQ là gì? Hộp giảm tốc ZQ là thiết bị truyền động cơ khí sử dụng hệ thống bánh răng trụ răng nghiêng để giảm tốc độ quay từ động cơ điện và tăng mô-men xoắn cho trục đầu ra. Thiết bị này chuyên dụng cho các ứng dụng tải nặng như cầu trục, máy tời và băng tải công nghiệp. Sự khác biệt giữa hộp số ZQ và hộp số trục vít (WPA/WPS) là gì? Khác biệt lớn nhất nằm ở hiệu suất và khả năng chịu tải. Hộp giảm tốc ZQ dùng bánh răng trụ nên có hiệu suất truyền động cao (95-98%) và chịu tải nặng cực tốt, làm việc bền bỉ. Trong khi đó, hộp số trục vít (WPA) có tính tự hãm nhưng hiệu suất thấp hơn, sinh nhiệt nhiều và chỉ phù hợp tải trung bình/nhẹ. Khi nào nên dùng hộp số ZQ 3 cấp (ZQD) thay vì 2 cấp (ZQH)? Bạn nên chọn dòng ZQD 3 cấp khi hệ thống yêu cầu tỷ số truyền rất lớn (cần tốc độ đầu ra cực chậm) và lực kéo (mô-men xoắn) cực khỏe mà dòng 2 cấp không đáp ứng nổi. Ví dụ điển hình là các máy nghiền đá cứng, máy cán thép hoặc hệ thống tời kéo tải trọng siêu trường

10. Liên hệ mua hàng & tư vấn kỹ thuật Để nhận bảng vẽ kỹ thuật chi tiết và báo giá ưu đãi nhất cho Hộp giảm tốc ZQ, quý khách hàng vui lòng liên hệ ngay: ? LIÊN HỆ TƯ VẤN & NHẬN BÁO GIÁ ƯU ĐÃI NGAY: ● Hotline/Zalo:0981.196.145 - 0936.735.929 ● Email: hathanhmotor25@gmail.com ● Website: https://hathanhmotor.com/
