回溯演算法 (Backtracking)

1. 回溯演算法(Backtracking)

2. The Divide-and-Conquer Strategy (個各擊破) • binary Searching、Quick Sort…. • The Greedy Method(貪婪演算法) • Prim MST、Kruskal MST、Djikstra's algorithm • Dynamic Programming(動態演算法) • 二項是係數、矩陣連乘、最佳二元搜尋樹… • Trace Back(回溯) • 圖形著色、漢米爾迴路問題…. • Branch-and-Bound (樹的追蹤)

3. 簡介 回溯法通常被用來解下面這類型問題。 問題敘述：你必須從一個物件集合中選出一序列的物件，並且這序列要滿足一些指定條件。 例如，n-Queen問題。必須要將 n 個皇后放在一個 nn 的西洋棋盤上而不互相攻擊。序列：安全地擺皇后的n個位置。物件集合：所有可能的n2個棋盤上的位置。

4. 回溯技巧：深度優先搜尋(Depth-first search) 演算法之變形

5. Depth-First Search 2 8 11 3 4 7 9 10 12 13 16 5 6 14 15 1

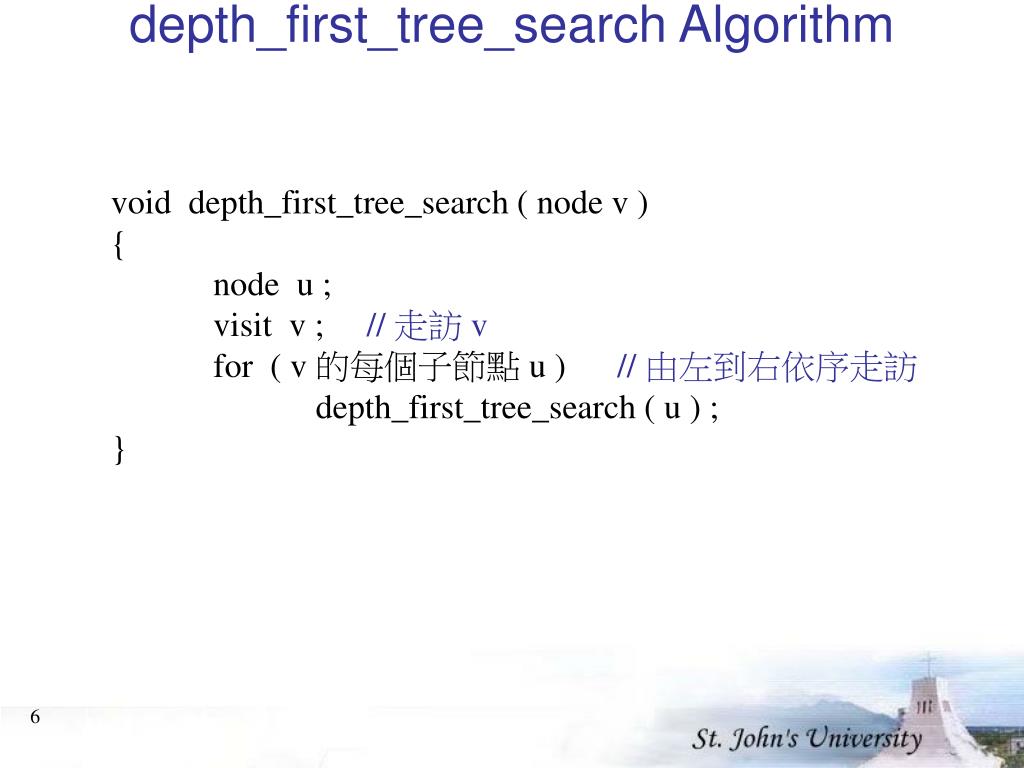

6. depth_first_tree_search Algorithm void depth_first_tree_search ( node v ) { node u ; visit v ; // 走訪 v for ( v 的每個子節點 u ) // 由左到右依序走訪 depth_first_tree_search ( u ) ; }

7. 生成樹 V1 V2 V3 V4 V5

8. n=4 的 n-Queen 問題 若將第一個皇后放在第一行，則第二個皇后不可以 放在第一行或是第二行。

9. 4-Queen問題的部份狀態空間樹 Start <i, j> 表示第 i 列的皇后 放在第 j 行。 1,1 1,2 1,3 1,4 2,1 2,1 2,2 2,3 2,4 3,1 3,2 3,3 3,4 4,1 4,2 4,3 4,4 4,1 4,2 4,3 4,4 任何一條從樹根到葉節點的路徑就代表著一個可能的答案。

10. 回溯法的定義 • 當我們知道此節點一定會通往死路時，我們就立即返回父節點，繼續走訪父節點的其它子節點。 • 沒前景(nonpromising)：某節點一定無法帶我們找到答案。 • 有前景(promising)：某節點可能帶我們找到答案。

11. 回溯法的定義(續) • 修剪(pruning)狀態空間樹：走到nonpromising節點時，立刻返回父節點的動作。 • 修剪過的狀態空間樹(pruned state space tree)：修剪後剩下的那些走訪過的節點。

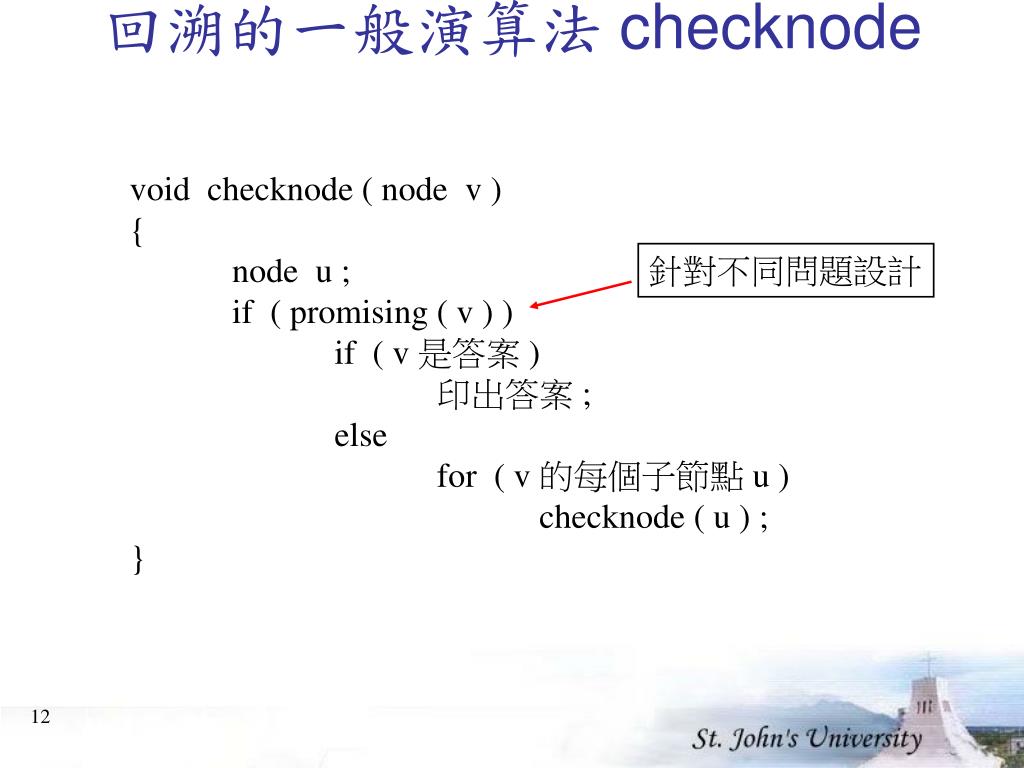

12. 回溯的一般演算法 checknode void checknode ( node v ) { node u ; if ( promising ( v ) ) if ( v 是答案 ) 印出答案 ; else for ( v 的每個子節點 u ) checknode ( u ) ; } 針對不同問題設計

15. 4-Queen 的回溯演算法 Start 1,1 1,2 2,1 2,2 2,3 2,4 2,3 2,4 2,1 2,2 3,1 3,2 3,3 3,4 3,1 3,2 3,3 3,4 3,1 4,1 4,2 4,3 4,4 4,1 4,2 4,3 后 后 后 后 后 后 后 后 后 后 后 后 后 后 后 遇到nonpromosing節點 就立即返回父節點，並 走訪父節點的其他子節 點。

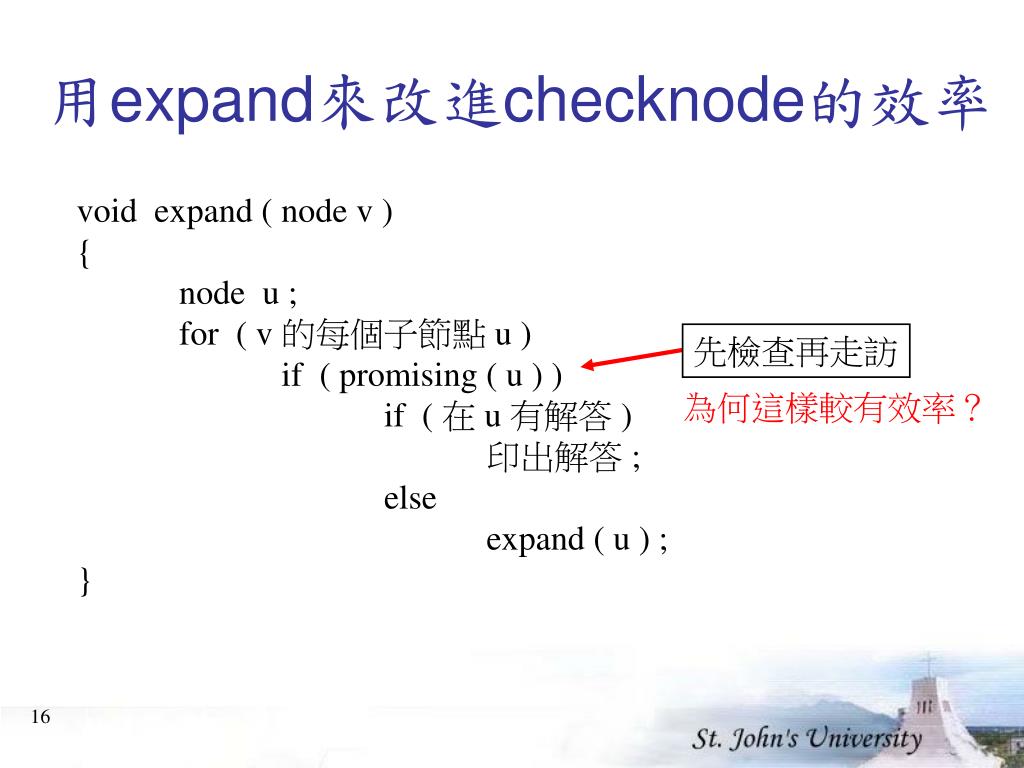

16. 用expand來改進checknode的效率 void expand ( node v ) { node u ; for ( v 的每個子節點 u ) if ( promising ( u ) ) if ( 在 u 有解答 ) 印出解答 ; else expand ( u ) ; } 先檢查再走訪 為何這樣較有效率？

17. The n-Queens Problem Col(i) : 第 i 列皇后所 在的行位置。 Col(3) = 1, Col(6) = 4 Col(6) - Col(3) = 4 - 1 = 3 ( = 6 - 3 ) Col(2) = 8, Col(6) = 4 Col(6) - Col(2) = 4 - 8 = -4 ( = 2 - 6 ) 可改寫成 : | Col(6) - Col(2) | = 4 ( = 6 - 2 )

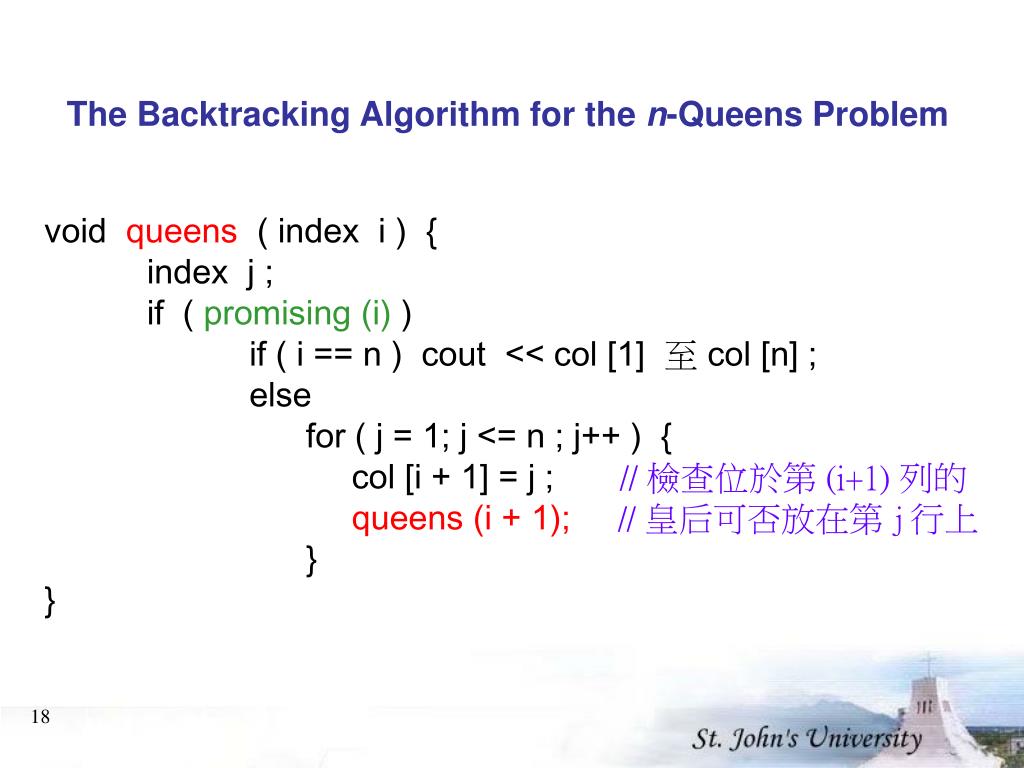

18. The Backtracking Algorithm for the n-Queens Problem void queens ( index i ) { index j ; if ( promising (i) ) if ( i == n ) cout << col [1] 至col [n] ; else for ( j = 1; j <= n ; j++ ) { col [i + 1] = j ; // 檢查位於第 (i+1) 列的 queens (i + 1);// 皇后可否放在第 j 行上 } }

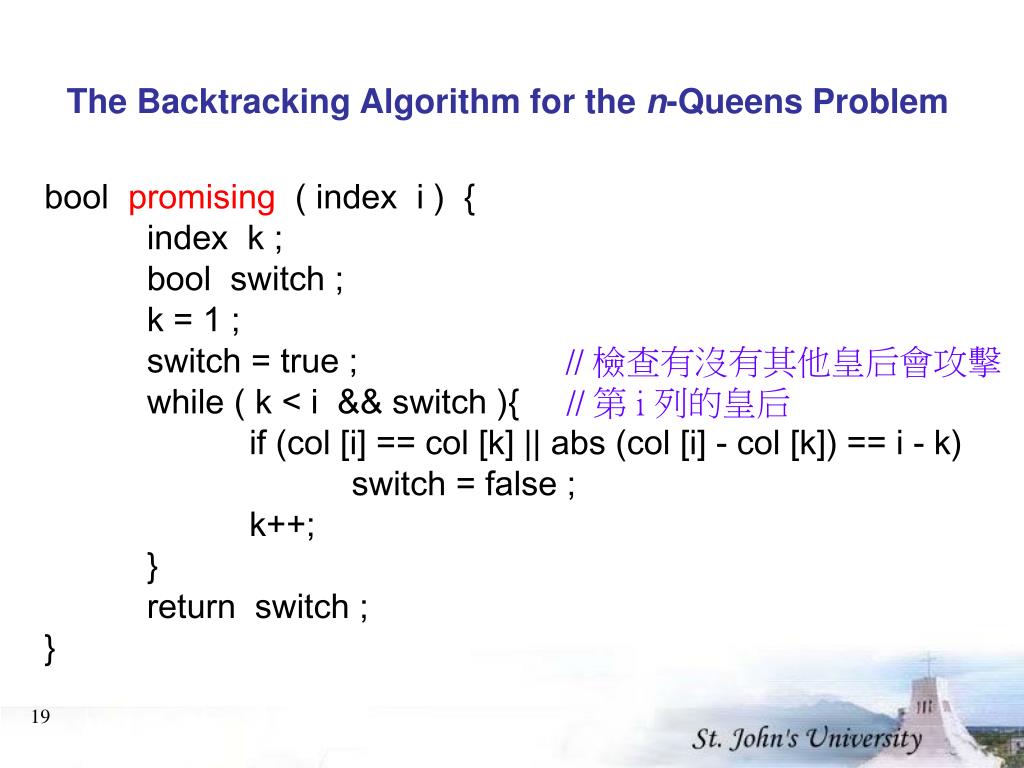

19. The Backtracking Algorithm for the n-Queens Problem bool promising ( index i ) { index k ; bool switch ; k = 1 ; switch = true ; // 檢查有沒有其他皇后會攻擊 while ( k < i && switch ){ // 第 i 列的皇后 if (col [i] == col [k] || abs (col [i] - col [k]) == i - k) switch = false ; k++; } return switch ; }

20. 分析 整個狀態空間樹的節點總數為： 這就是我們所需走訪的節點數上限。 n = 8 時，

21. 分析 嘗試分析 promising 節點數的上限值，以 n=8 狀況來說， 第一個皇后可以放在任何一行上面，而第二個皇后只剩下 七個行位置可以選，以此類推，第八個皇后只剩下一個行 位置可以選。 公式的一般式為： 個 promising 節點 夠精準嗎？ 對角線檢查呢？ 直接看看執行時所走訪的節點數。

22. 列出使用回溯演算法來解決 n-皇后問題所能避免檢查的節點數 DFS 演算法二只考慮行和列是否 遭受攻擊的情況，故需走訪 n ! 個節點。 由 promising 知， expand 函式可節省 相當多時間。

23. 演算法分析的目的 ‧是要在程式執行之前就判斷演算法的效率。 ‧給定兩個大小相同 ( n 值相等 ) 的不同問題，其中一 個可能只需走訪很少節點，另一個可能需要走訪所 有節點。如何知道回溯法對該問題是否有效？

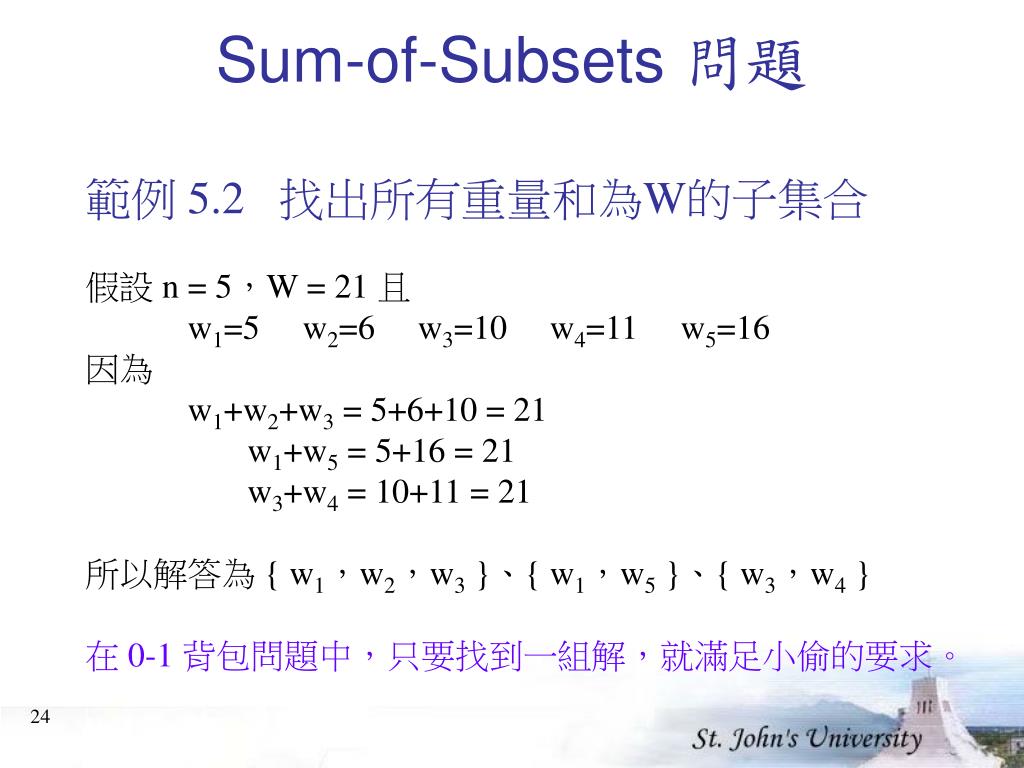

24. Sum-of-Subsets 問題 範例 5.2 找出所有重量和為W的子集合 假設 n = 5，W = 21 且 w1=5 w2=6 w3=10 w4=11 w5=16 因為 w1+w2+w3 = 5+6+10 = 21 w1+w5 = 5+16 = 21 w3+w4 = 10+11 = 21 所以解答為 { w1，w2，w3 }、{ w1，w5 }、{ w3，w4 } 在 0-1 背包問題中，只要找到一組解，就滿足小偷的要求。

25. n 很大時，可建立狀態空間樹 圖5.7 Sum-of-Subsets 問題在 n = 3 時的狀態空間樹

26. n=3，W=6 的狀態空間樹 唯一解

27. Sum-of-Subsets 的回溯策略 ‧事先將所有重量以遞增方式排序。 ‧設 wi+1是第 i 層節點中剩下的最輕物品。 設 weight = 到第 i 層節點時的物件重量總和。 nonpromising 檢驗策略： weight + wi+1 > W ‧設 total 代表剩下物件的總重量。 nonpromising 檢驗策略： weight + total < W

28. 展示使用回溯法來處理 n=4、W=13 所有不含解答的葉節點都是nonpromising 一定要走到葉節點才會有解嗎？

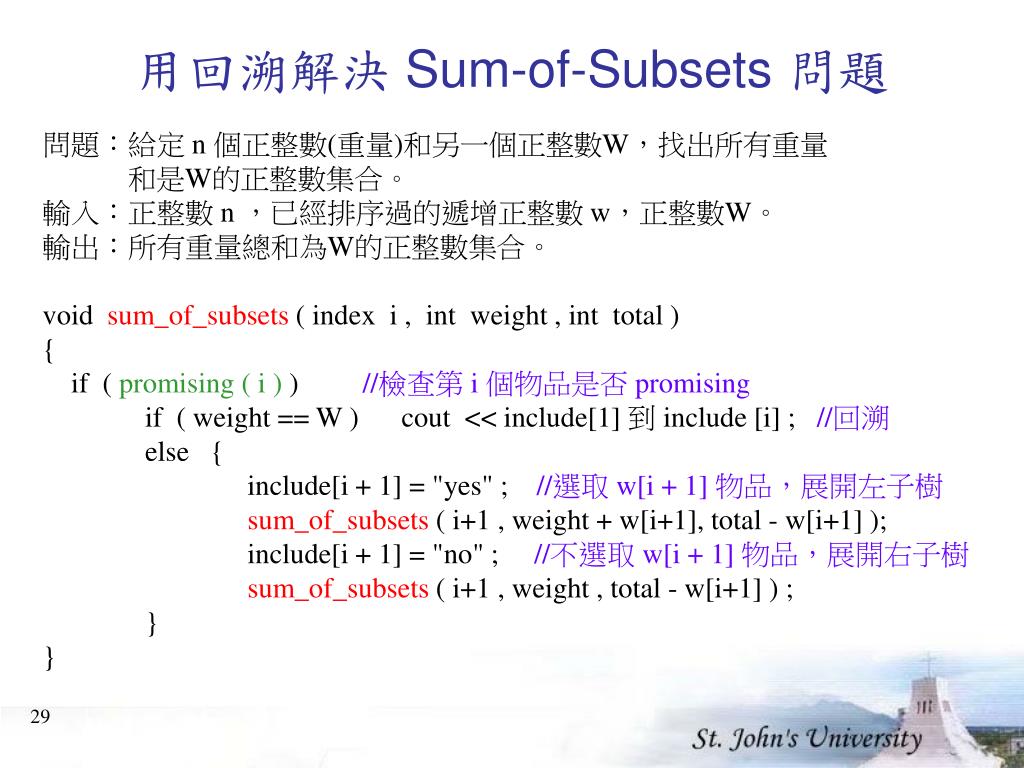

29. 用回溯解決 Sum-of-Subsets 問題 問題：給定 n 個正整數(重量)和另一個正整數W，找出所有重量 和是W的正整數集合。 輸入：正整數 n ，已經排序過的遞增正整數 w，正整數W。 輸出：所有重量總和為W的正整數集合。 void sum_of_subsets ( index i , int weight , int total ) { if ( promising ( i ) ) //檢查第 i 個物品是否 promising if ( weight == W ) cout << include[1] 到 include [i] ; //回溯 else { include[i + 1] = "yes" ; //選取 w[i + 1] 物品，展開左子樹 sum_of_subsets ( i+1 , weight + w[i+1], total - w[i+1] ); include[i + 1] = "no" ; //不選取 w[i + 1] 物品，展開右子樹 sum_of_subsets ( i+1 , weight , total - w[i+1] ) ; } }

30. (續) bool promising ( index i ) { return ( weight + total >= W ) && ( weight == W || weight + w[i+1] <= W ) ; } promising 策略： (目前已選取物品總重量 + 剩下物品總重量 >= W) 且 (目前已選取物品總重量 == W) 或 (目前已選取物品總重量 + 剩下物品中最輕的重量 <= W )

31. 狀態空間樹的節點數 總共節點數 = 1+2+22+...+2n = 2n+1 - 1 (參考 A.3) 必須用 Monte Carlo 來分析才有辦法評估效率。

32. 圖形著色 本圖無 2-著色問題的解， 但有 3-著色問題的解(6個)。 m-圖形著色問題的定義： 每個相鄰節點不可用相同 的顏色來著色。 最多用 m 種顏色。 不同 m 值的問題視為彼此 單獨不同的問題。 V1 V2 V4 V3

33. 平面圖形(Planar) 地圖 Planar 一個圖形可在平面上著色且任何節線不相交，即稱為Planar。 加上(V1，V5)和(V2，V4)後就不再是 Planar。

34. 使用回溯來解決3-著色問題 V1 V2 V4 V3 第一個 解答 相鄰矩陣

35. 解 m-著色問題(回溯演算法) 問題：找出所有可能方式，只用 m 種顏色來對一個無向圖 著色，並使得任兩相鄰頂點均為相異色。 輸入：正整數 n 和 m，一個有 n 個頂點的無向圖形 (以相鄰 矩陣表示之)。 輸出：所有可能的方法，最多用 m 種顏色。 著色結果存在索引為 1 到 n 的 vector 陣列中，vector[i] 代表的就是第 i 個頂點的顏色 (正整數 1 到 m)。

36. void m_coloring ( index i ) { int color ; if ( promising ( i ) ) if ( i == n ) cout << vector[1] 到 vcolor[n] ; else for ( color = 1 ; color <= m ; color ++ ) { vcolor[i+1] = color ; //對下個頂點嘗試 m_coloring( i+1 ) ; //著每種顏色 } }

37. bool promising ( index i ) { index j ; bool switch ; switch = true ; j = 1 ; while ( j < i && switch ) { if ( W[i][j] && vcolor[i] == vcolor[j] ) switch = false ; //檢查相連頂點是否有 j ++ ; //相同顏色 } return switch ; }

38. 漢米爾頓迴路問題 V1 V2 V3 V4 V8 V7 V6 V5 V1V2V8V7V6V5V4V3V1 V1 V2 V3 V5 V4 找不到任何一條漢米爾頓迴路

39. 漢米爾頓迴路的回溯策略 1. 路徑上第 i 個點在圖形上必須與路徑上第 i-1 個點相連。 2. 路徑上第 n-1 個點在圖形上必須與路徑上第 0 個點相連。 3. 路徑上第 i 個點不可以與路徑上的前 i-1 個點重複。 若不符合上述三個條件要求，則立即回溯。 在演算法中，強制規定用 V1當作路徑的起始點。

40. 用回溯法來解漢米爾頓迴路問題 問題：在一個無向圖中找出所有的漢米爾頓迴路。 輸入：正整數 n。 一個有 n 頂點數的無向圖，用一個二維陣列 W 表示。 行列編號皆由 1 至 n 表示。若 W[i][j] = true，表示頂 點 i 和頂點 j 之間有邊相連接著。 輸出：找出所有從某起始點開始，經過其它頂點僅一次，然 後回到原起始點的路徑。將結果存放在 vindex 陣列中 ，索引為 1 到 n-1，vindex[i] 代表路徑上的第 i 個點。 路徑的起始點為 vindex[0]。

41. void hamiltonian ( index i ) { index j ; if ( promising ( i ) ) //檢查路徑上的第 i 點是否有前景 if ( i == n-1 ) 列印出 vindex[0] 至 vindex[n-1] 之值 ; else for ( j=2 ; j <= n ; j ++ ) //拿所有頂點當路徑的下一點 vindex[ i+1 ] = j ; hamiltonian ( i+1 ) ; } } 初始呼叫方式： vindex[0] = 1; //讓V1成為開始的頂點 hamiltonian ( 0 ) ;

42. bool promising ( index i ) { index j ; bool switch ; if ( i == n-1 && ! W[vindex[n-1]][vindex[0]] ) switch = false ; //最後一點和第一點必須相連 else if ( i > 0 && ! W[vindex[i-1]][vindex[i]] ) switch = false ; //第 i 點必須和第(i-1)點相連 else { switch = true ; j = 1 ; while ( j < i && switch ) { //檢查這點是否出現過 if ( vindex[i] == vindex[j] ) switch = false ; j ++ ; } } return switch ; }

43. 本演算法的狀態空間樹的總共節點數為

44. 用回溯法解 0-1背包問題 Sum-of-Subsets 問題只要找到一組重量等於 W 的解答即可。 但 0-1背包問題則是除了重量等於 W 之外，還要找到獲得利 益最大的那組解答，所以一定要搜尋完整個狀態空間樹的所 有節點才行。 void checknode ( node v ) { node u ; if ( value ( v ) 比 best 更好 ) best = value ( v ) ; if ( promising ( v ) ) for ( 每個 v 的子節點 u ) checknode ( u ) ; } 初始時，給定一個最差 值給 best。 只要可以擴展子節點，就是 promising。

45. 回溯法解0-1背包問題的策略 (1) 由樹的根節點往下走到第 i 層節點時，若已經沒空間 再放入更多物品的話，則該節點就是 nonpromising。 設 weight = 在第 i 層節點所累積的物品總重量 若 weight  W 則此節點一定是 nonpromising 。 背包的最大承受重量

46. 回溯法解0-1背包問題的策略(續) (2) 從貪婪法則的觀點來找出一個較不明顯的判斷 promising 與否的方法。 到第 i 層節點為止的總重量 總重量 第 i+1 層到 k-1 層節點為止的總重量。 因為到第 k 層就爆了。 第 1 到 i 層節點的總獲益值 可以分配給 第 k 個物品 的容量 第 k 個物品 單位重量的 獲益 第 i 層節點 的最大獲益 上限值。 前 k-1 個物品的 總獲益

47. 第 i 層節點若滿足下面條件，則為 nonpromising ： bound  maxprofit 到目前為止所找到的 最好的獲益值。 第 i 層節點的最大獲益 能力。

48. 範例 n=4，W=16 將物品依照單位重量獲益比 (Pi / Wi )值由大到小排序。 狀態空間樹的每個節點內部有三個數字，由上而下為： 全部獲益 ( 即 profit ) 全部重量 ( 即 weight ) 獲益上限值 ( 即 bound ) 下一頁

49. 回溯法解範例的修剪過的狀態空間樹 全部獲益 profit maxprofit =0 全部重量 weight 最大獲益能力 bound 物品價值 物品重量 maxprofit =40 maxprofit =90 maxprofit =70 maxprofit =80 maxprofit =70 maxprofit =90 maxprofit =70 maxprofit =90 maxprofit =80 上一頁 maxprofit =90 maxprofit =80 maxprofit =90 下一頁

50. (0,0)節點計算過程 1. 將 maxprofit 設為 0 。( 指定一個最差值給目前最佳獲益值) 2. 走訪 (0, 0) 節點，即根節點。 (a) 計算它的 profit 和 weight。 profit = $0 weight = 0 (b) 計算它的 bound 值。 2+5+10 = 17 且 17 > 16 (背包最大載重量 W) 所以加入第 3 個物品後就會使總重量超過 W。 => k = 3 (前面投影片中公式裡的 k 值) 圖5.4
