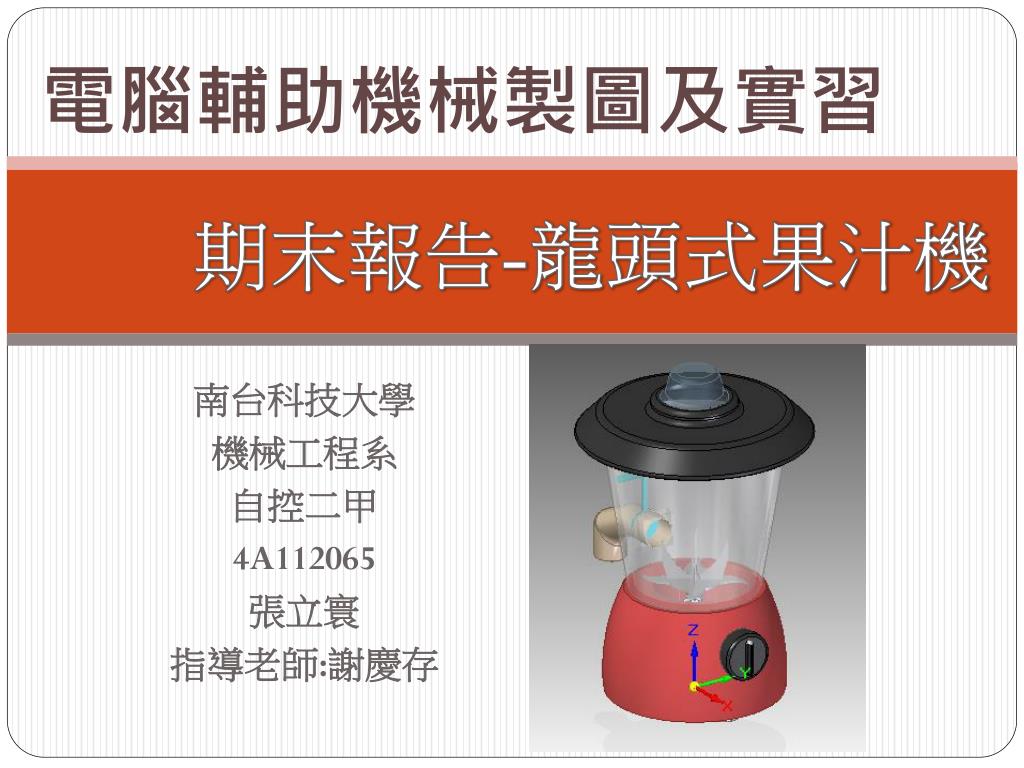

  1. 電腦輔助機械製圖及實習 期末報告-龍頭式果汁機 南台科技大學 機械工程系 自控二甲 4A112065 張立寰 指導老師:謝慶存

  2. 龍頭式果汁機組合圖

  3. 龍頭式果汁機爆炸圖

  4. 至料杯 1 零件圖

  5. 底座機台 2 零件圖

  6. 軸心轉刀 3 零件圖

  7. 杯蓋 4 零件圖

  8. 吸盤、按鈕開關 5,6零件圖

  9. 輸送管、控制閥 7,8 零件圖

  10. 心得 • 這次在這門電腦輔助機械立體製圖中學到了很多東西,我也在這學期順利的考到Solid Edge 的國際證照CSEA,利用了所學來製作這份期末報告,在這一次的報告中我對果汁機做了一點不一樣的設計,我在至料杯的底下做了一個類似水龍頭的出口,這樣一來榨出來了果汁就不必再開啟杯蓋倒出果汁,節省了許多人力,也可以避免翻倒,在機座底下我做了三個吸盤可以將整個果汁機固定在桌面,不必怕碰撞而翻倒流出。
