  1. INTEGRANTES • AYALA EDISSON • CHACON ANDREA • CRUZ IVAN • GOMEZ MAICOL • MARTINEZ ELVIA • DANIEL

  2. Cardinalidad • Una de las características importantes que hay que tener en cuenta en este modelo es la cardinalidad de cada extremo en una relación. La cardinalidad expresa cuántas del conjunto de entidades de un extremo de la relación están relacionadas con cuántas entidades del conjunto del otro extremo. Pueden ser ``uno a uno'', ``uno a varios'' o ``varios a varios''. Por ejemplo, un artículo puede ser escrito por un solo autor o por varios, pero nunca por ninguno; un autor puede pertenecer a exactamente una institución (no para cero o varias); un artículo puede tener cero, uno o varios experimentos. Finalmente, un autor puede escribir muchos artículos, o ninguno. Observe que las cardinalidades en algunos casos dependen de restricciones arbitrarias: se podría decidir aceptar sólo aquellos autores que han escrito al menos un artículo (y con esto cambiaría la última regla mencionada); hemos decidido considerar sólo la institución primaria para la cual un determinado autor trabaja (y esto ha determinado nuestra segunda regla).

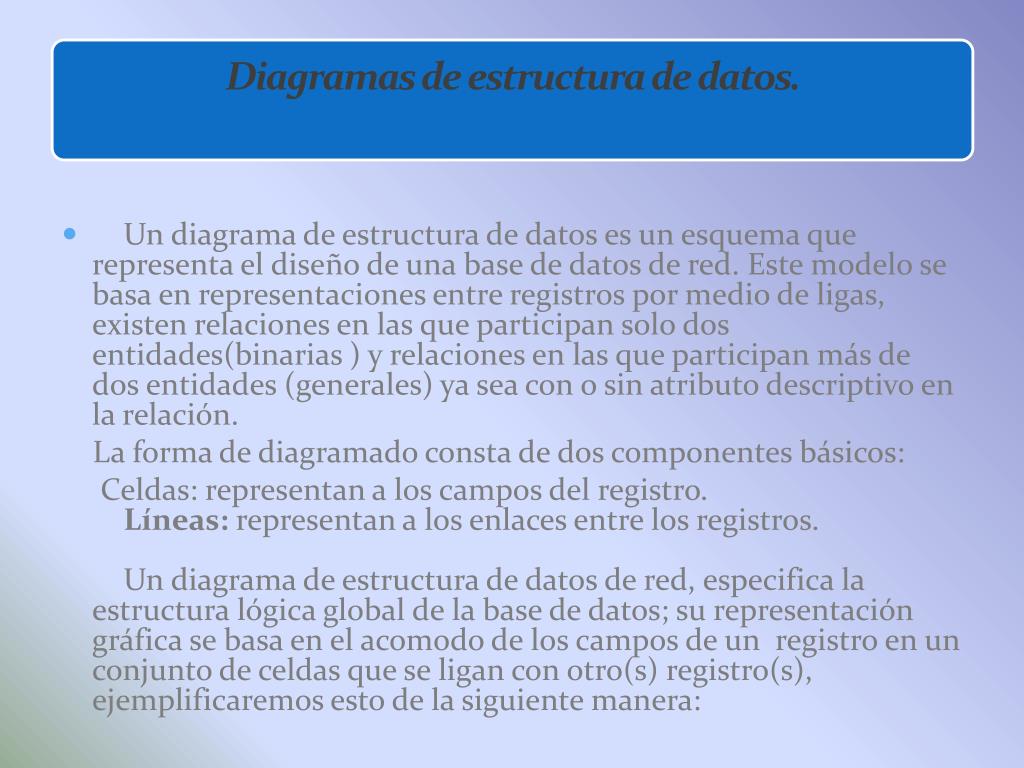

  3.     Un diagrama de estructura de datos es un esquema que representa el diseño de una base de datos de red. Este modelo se basa en representaciones entre registros por medio de ligas, existen relaciones en las que participan solo dos entidades(binarias ) y relaciones en las que participan más de dos entidades (generales) ya sea con o sin atributo descriptivo en la relación. La forma de diagramado consta de dos componentes básicos:     Celdas: representan a los campos del registro.Líneas: representan a los enlaces entre los registros.      Un diagrama de estructura de datos de red, especifica la estructura lógica global de la base de datos; su representación gráfica se basa en el acomodo de los campos de un  registro en un conjunto de celdas que se ligan con otro(s) registro(s), ejemplificaremos esto de la siguiente manera:

  4. Consideremos  la relación descriptivos:alumno-cursa-materia donde la relación cursa no tiene atributos

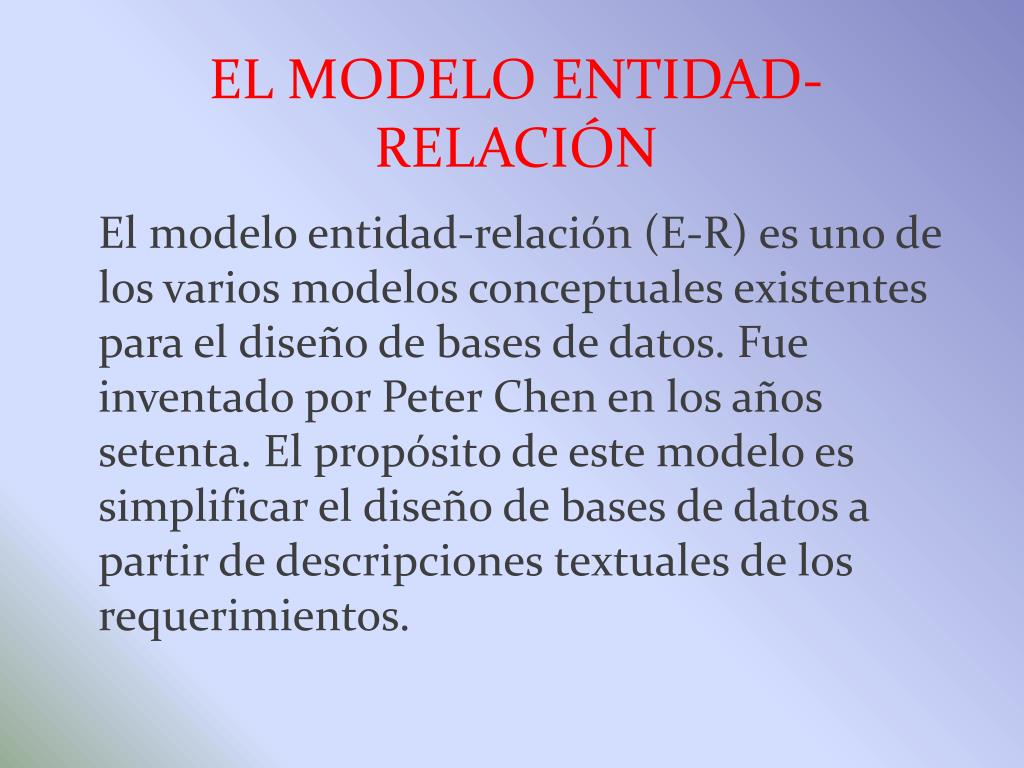

  5. EL MODELO ENTIDAD-RELACIÓN El modelo entidad-relación (E-R) es uno de los varios modelos conceptuales existentes para el diseño de bases de datos. Fue inventado por Peter Chen en los años setenta. El propósito de este modelo es simplificar el diseño de bases de datos a partir de descripciones textuales de los requerimientos.

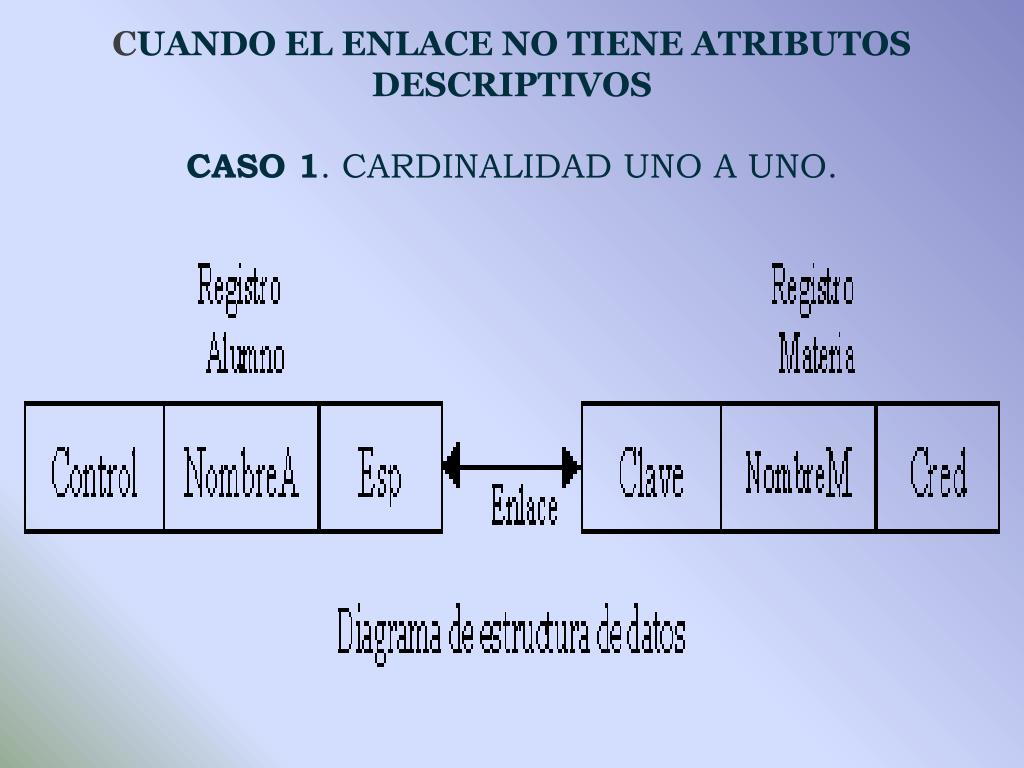

  6. CUANDO EL ENLACE NO TIENE ATRIBUTOS DESCRIPTIVOS CASO 1. CARDINALIDAD UNO A UNO.

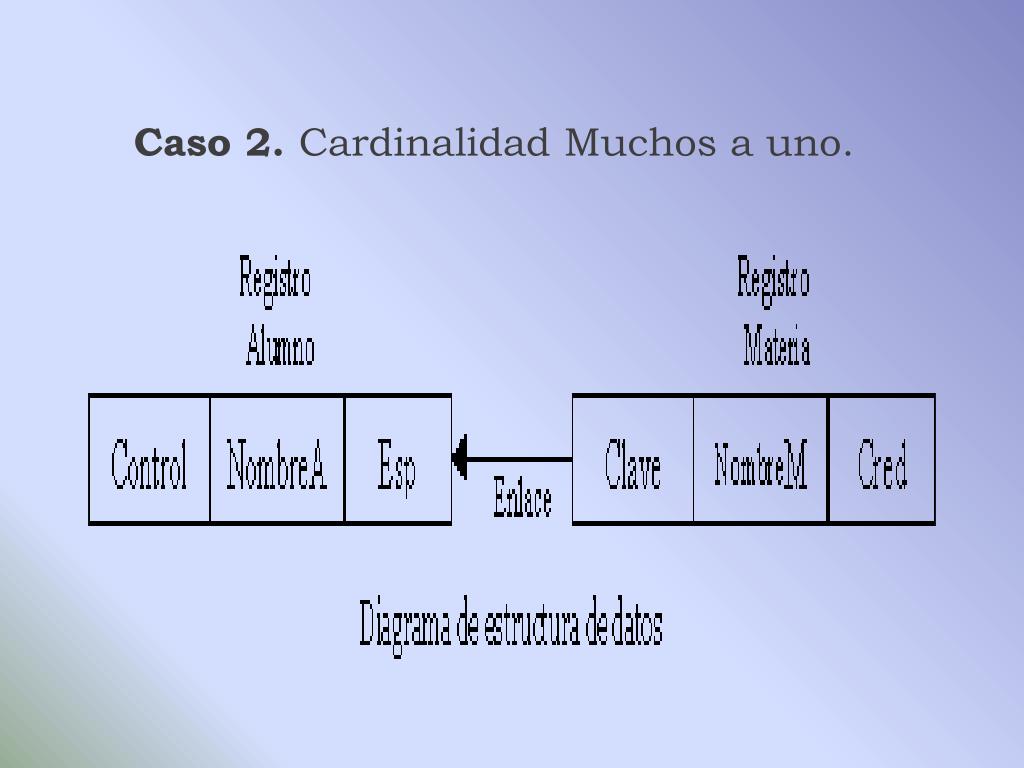

  7. Caso 2. Cardinalidad Muchos a uno.

  8. Caso 3. Cardinalidad muchos a muchos.

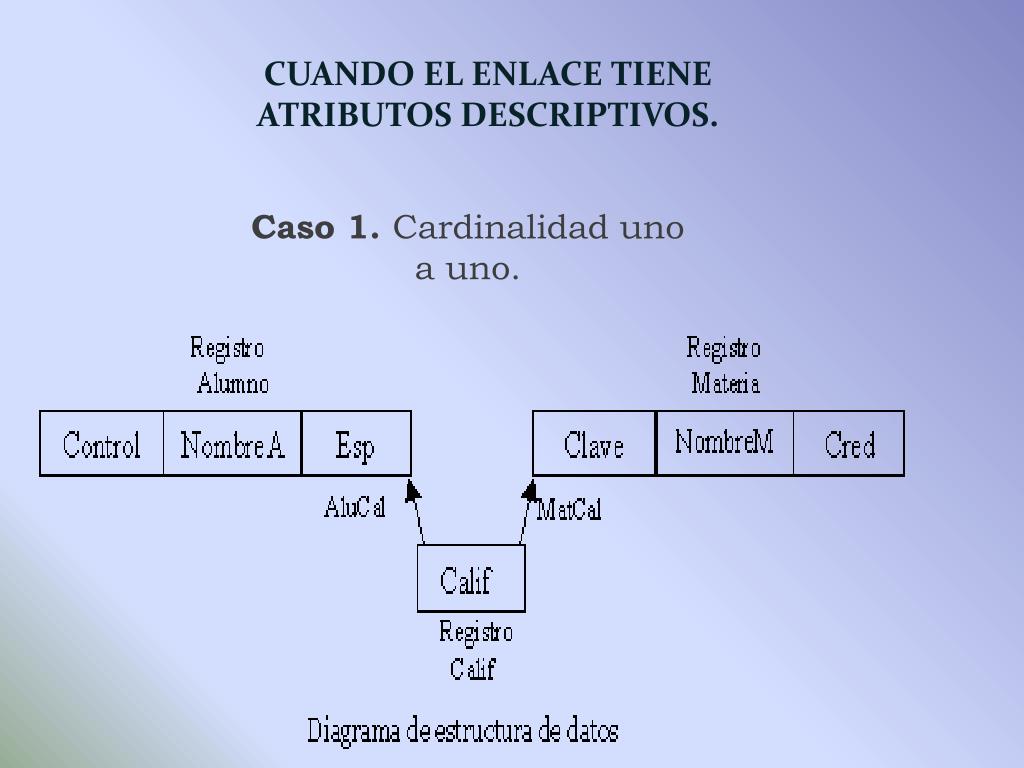

  9. CUANDO EL ENLACE TIENE ATRIBUTOS DESCRIPTIVOS. Caso 1. Cardinalidad uno a uno.

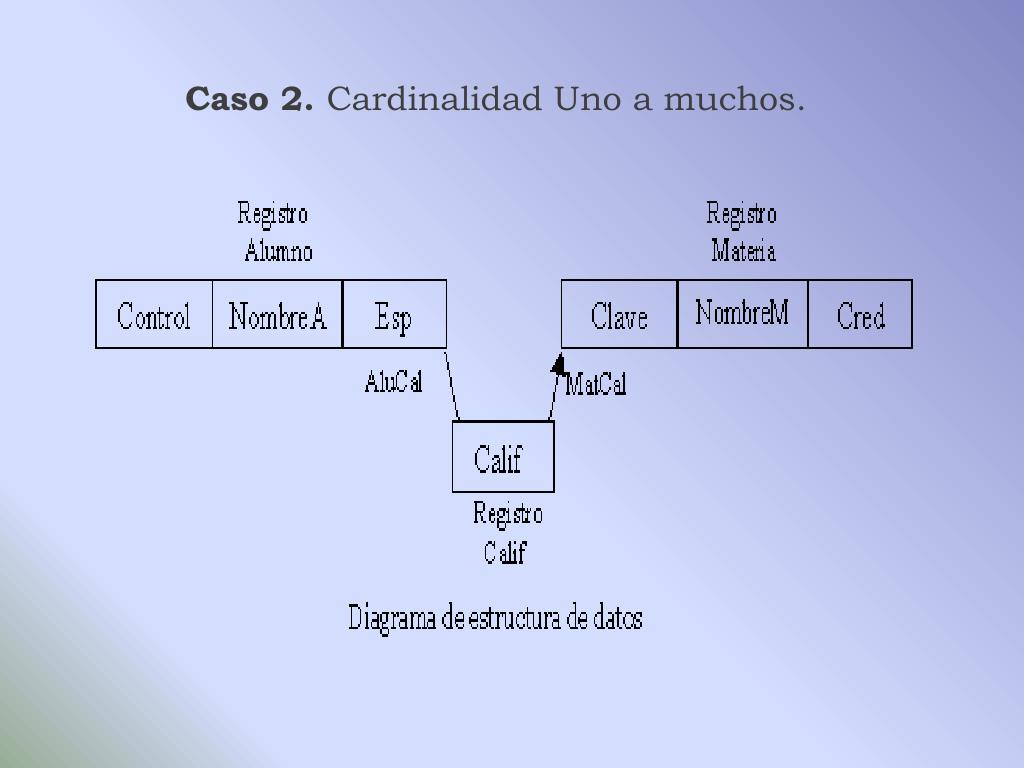

  10. Caso 2. Cardinalidad Uno a muchos.

  11. CASO 3. Cardinalidad muchos a muchos.

  12. GRACIAS POR SU ATENCION
