CARGA INSTALADA

CARGA INSTALADA. Carga Instalada →É a Somatória das Potências de todos os pontos de Consumo de uma Instalação. O cálculo da carga instalada é básico para a determinação do tipo de fornecimento para a unidade consumidora, quando ela for menor ou igual a 25kW.

adanne
Télécharger la présentation

CARGA INSTALADA

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

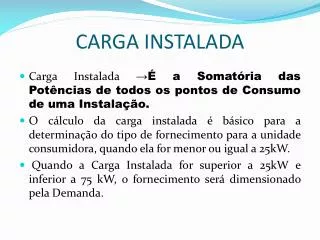

  1. CARGA INSTALADA • Carga Instalada →É a Somatória das Potências de todos os pontos de Consumo de uma Instalação. • O cálculo da carga instalada é básico para a determinação do tipo de fornecimento para a unidade consumidora, quando ela for menor ou igual a 25kW. • Quando a Carga Instalada for superior a 25kW e inferior a 75 kW, o fornecimento será dimensionado pela Demanda.

  2. a) APARELHOS DE ILUMINAÇÃO NA INSTALAÇÃO RESIDENCIAL : • A quantidade de aparelhos de iluminação, suas potências nominais, bem como suas disposição num dado local devem, em princípio, ser obtidas a partir de um projeto de luminotécnica. Para casas e apartamentos, as cargas de iluminação podem ser determinadas da seguinte maneira: • - Locais com área menor de 6m2 Potência mínima de 100VA; • - Locais com área superior de 6m2 Potência mínima de 100VA para os primeiros 6m2, mais 60VA para cada aumento de 4m2 inteiros. • Exemplo : Uma sala de um apartamento com 28m2 . A potência mínima de iluminação será: • 28m2 = 6m2 + 5 x 4m2 + 2m2 100VA + 5 x 60VA = 400VA

  3. b) TOMADAS DE CORRENTE: • Os equipamentos eletrodomésticos é alimentada através de tomadas de corrente. Podemos caracterizar dois tipos de tomadas: • - as de uso geral (TG)→Destinados a Equipamentos de Baixa Potência: • P ≤ 1.270 (VA) P/ U = 127 (V) • P ≤ 2.200 (VA) P/ U = 220 (V) • Ex: Televisor, Geladeira, Som, Computador, etc. • - as de uso específico (TE) →Destinados a Equipamentos de Alta Potência: • P ≥ 1.270 (VA) P/ U = 127 (V) • P ≥ 2.200 (VA) P/ U = 220 (V) • Ex: Chuveiro, Ar-Condicionado, Lava-Louça, Hidromassagem, Aquecedor, Secadora, etc.

  4. LOCAIS COMERCIAIS E ANÁLOGOS

  5. Exemplo – Calcular a carga instalada de iluminação e tomadas de força de uma casa cujas dependências e respectivas dimensões estão indicadas na tabela abaixo. O quadro de distribuição é alimentado com 2F-N, tensões 127 / 220V. • São previstas tomadas de uso específico para os seguintes equipamentos: • Lavadora de pratos  VN = 2112 W • 3 Ar-Condicionado  PN = 1.650W • 3 Chuveiro elétrico  PN = 5400W

  6. Cálculo da Demanda • Todo consumidor trifásico deve ter os componentes do circuito de alimentação dimensionados de acordo com a demanda provável da instalação. • O presente cálculo de demanda se aplica à instalação de cada unidade consumidora (residenciais, escritórios, lojas, administração e outros). •  D = a + b + c + d + e • D = demanda total calculada da instalação em kVA.

  7. a  Demanda referente a tomada de uso geral e iluminação.

  8. b  Demanda referentes a chuveiros, torneiras, aquecedores de água de passagem e ferros elétricos, hidromassagem, fogão elétrico, microondas, secador de roupa, máquina de lavar louça.

  9. c  Demanda referente a condicionadores de ar tipo janela.

  10. d  Demanda referente a motores elétricos e de máquinas de solda a motor. e  Demanda referente a Equipamentos Especiais. Exemplo: Raio X, Fornos Elétricos, Retificadores, Eletrólise, etc.

  11. Carga instalada do exemplo = 2.62 + 8.1 + 23.262 = 33,982kW  25kW, portanto necessita do cálculo da demanda. • a) Demanda referente a tomadas de uso geral e iluminação. • Carga instalada: 10,72W pela tabela: Fator de Demanda = 0.24 • a = (carga instalada x fator de demanda) / fator de potência • a = 10,72 x 0.24 / 1 = 2,573 kVA • b) Demanda referente a chuveiro, torneiras, aquecedores, ferros elétricos, aquecedor central de passagem, sauna, secador de roupa, forno elétrico, fogões elétricos, máquina de lavar louça e fornos microondas, hidromassagem. • .Carga instalada : 3 x 5.400 W = 16.200W • 1 x 2.112 W = 2.112W • TOTAL = 18.312W • Pela tabela os fatores de demanda, e com fator de potência igual a 1. • b = ( 16.200 x 0.56 + 2.112 ) / 1 = 11.184 kVA

  12. c) Demanda referente a condicionadores de ar tipo janela • Carga instalada: 3 x 1.600W = 4.800W • Pela tabela 5.7 Fator de Demanda = 1; fp = 0.96 (dado de Placa) • c = (4.800 x 1) / 0.96 = 5,00 kVA • d) Demanda referente a motores elétricos e de máquinas de solda a motor.  d = 0 • e) Demanda referente a equipamentos especiais.  e = 0 • Demanda total  D = 2,573 + 11,184 + 5,0 + 0 + 0 = 18,757 kVA • solução: Dimensionamento do circuito de Alimentação e de distribuição - Tipo de fornecimento, trifásico (3F-N). • tabela - 4 condutores de 16 mm2 • - disjuntor trifásico de 60 A • - eletroduto 40 mm ou 1 1/4”

  13. Alimentação em Baixa Tensão: 220/127V.

  14. OS CIRCUITOS • Os circuitos elétricos são formados por diversos equipamentos como: condutores elétricos, dispositivos de proteção, dispositivo de comando, tomadas de corrente ( TE, TG ) pontos de iluminação. Não incluindo-se os equipamentos de utilização. • Uma instalação elétrica deve ser dividida em circuitos para: • a) limitar as consequências de uma falta , que provocará, através do dispositivo de proteção, apenas o seccionamento do circuito atingido; • b) facilitar as verificações e as manutenções; • c) limitar o diâmetro dos condutores, através da capacidade de condução de corrente.

  15. OBSERVAÇÃO: Deve-se procurar dividir os pontos de cargas ( luz e tomadas) de modo que a potência se distribua, tanto quanto possível, uniformemente entre as fases do circuitos terminais. Além disso, deve-se atender as seguintes recomendações: • - Tomadas de uso Específico devem ser alimentados por circuitos individuais. • - Cada circuito deve ter seu próprio condutor neutro. • - As tomadas da copa-cozinha e área de serviço devem fazer parte de circuitos exclusivos. • - Circuitos de iluminação e de tomadas deverão estar separados. • - Cada circuito terminal deve sempre que possível ser projetado para corrente em torno de 10 a 20A. • - Deve-se obedecer às seguintes prescrições mínimas: • - residências: 1 circuito de tomada para cada 60 m2 ou fração e 1 de iluminação. • - escritórios e lojas: 1 circuito de tomada para cada 50 m2 ou fração e 1 de iluminação.
