  1. WIFI

  2. Frekvencie 802.11 • 2.4 GHz 13 kanálov - Európa; (11 kanálov – USA) < 2.4122.472 > [GHz]

  3. Modulácia • FHSS - Frequency Hopping Spread Spectrum802.11 (1997 - BreezNet, max. 2 mbps) EEE 802.15.1 - Technologie Bluetooth • DSSS - Direct Sequence Spread Spectrum802.11 (1997 - 2 mbps, 1999 - HR/DSSS, 11 mbps) • IR - Infra Red • OFDM - Orthogonal Frequency Division Multiplexing802.11a (1999) a 802.11g (2003) • PBCC - Packet Binary Convolution Coding802.11b+ (2002)

  4. topológie: IBSS; BSS; ESS Ad-hoc (resp. IBSS „Independent Service Basic Set“)

  5. Infrastructure hoc (resp. BSS „Basic Service Set“)

  6. ESS „Extended Service Set“

  7. Rozdelenie a administrácia staníc

  8. Max.100 [mW]

  9. Zisk (Útlm)[dB] [dBm] [W]

  10. Koaxiálne káble

  11. Prostredie(vzduch)

  12. Všesmerové antény Vyžarovací diagram z boku Vyžarovací diagram zhora

  13. Sektorové antény Vyžarovací diagram z boku Vyžarovací diagram zhora

  14. Smerové antény Vyžarovací diagram z boku Vyžarovací diagram zhora

  15. Polarizácia • Lineárna • kruhová horizontálna vertikálna pravotočivá ľavotočivá

  16. Konektory

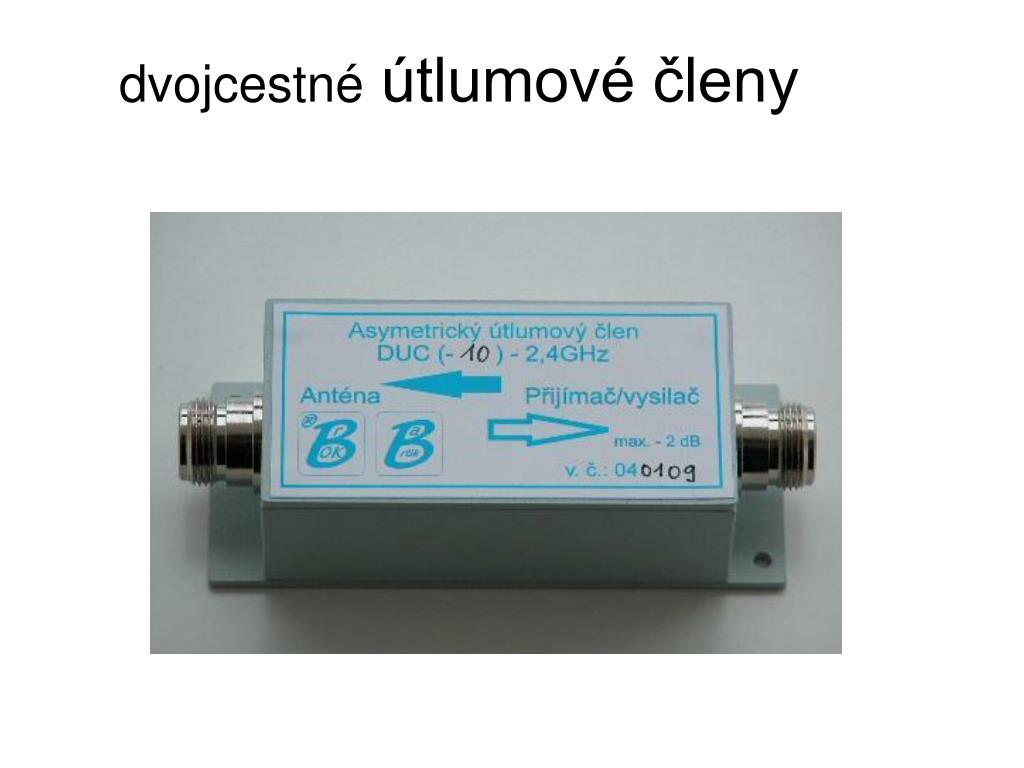

  17. dvojcestné útlumové členy

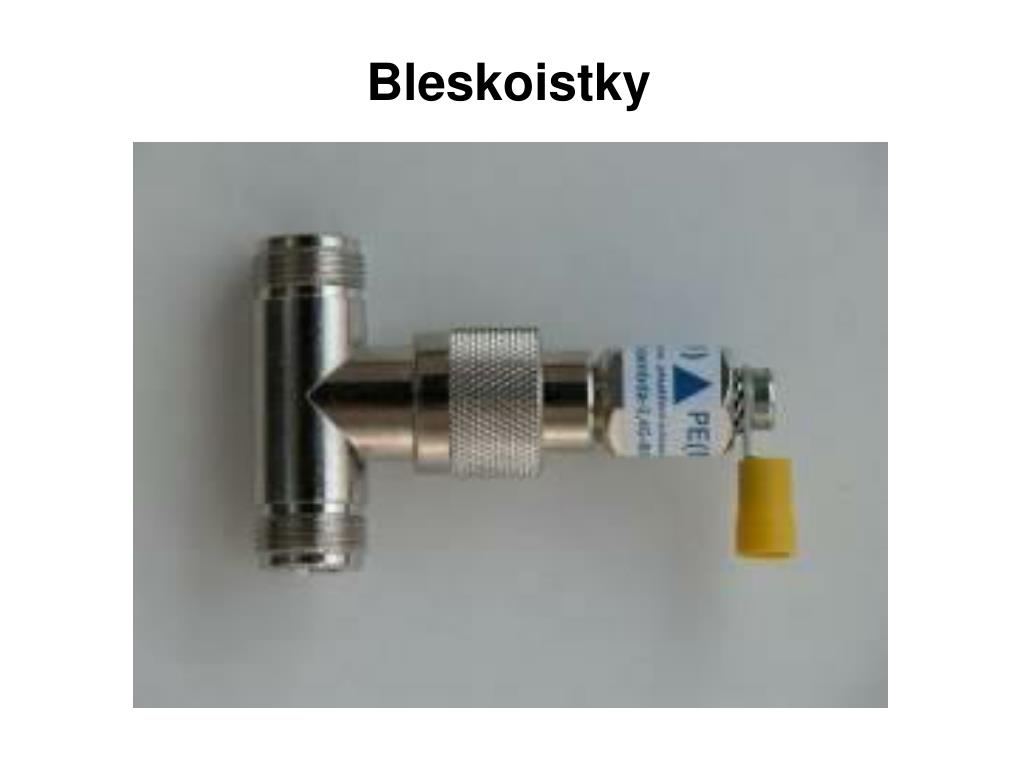

  18. Bleskoistky

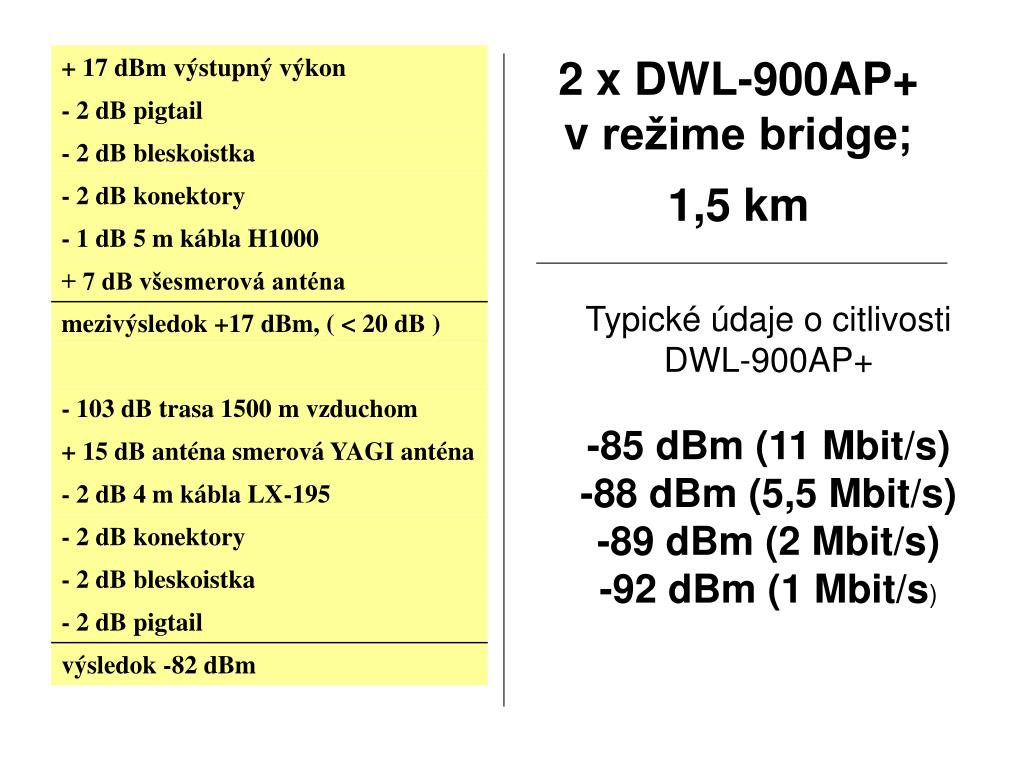

  19. 2 x DWL-900AP+ v režime bridge; 1,5 km Typické údaje o citlivosti DWL-900AP+ -85 dBm (11 Mbit/s) -88 dBm (5,5 Mbit/s) -89 dBm (2 Mbit/s) -92 dBm (1 Mbit/s)

  20. Koordinácia prístupu k médiu Použité správy protokolu CSMA/CA: (Carrier Sense Multiple Access /with Collision Avoidance) RTS – Request to Send CTS – Clear to Send ACK – Acknowledge [NAV (Network Allocation Vector)]

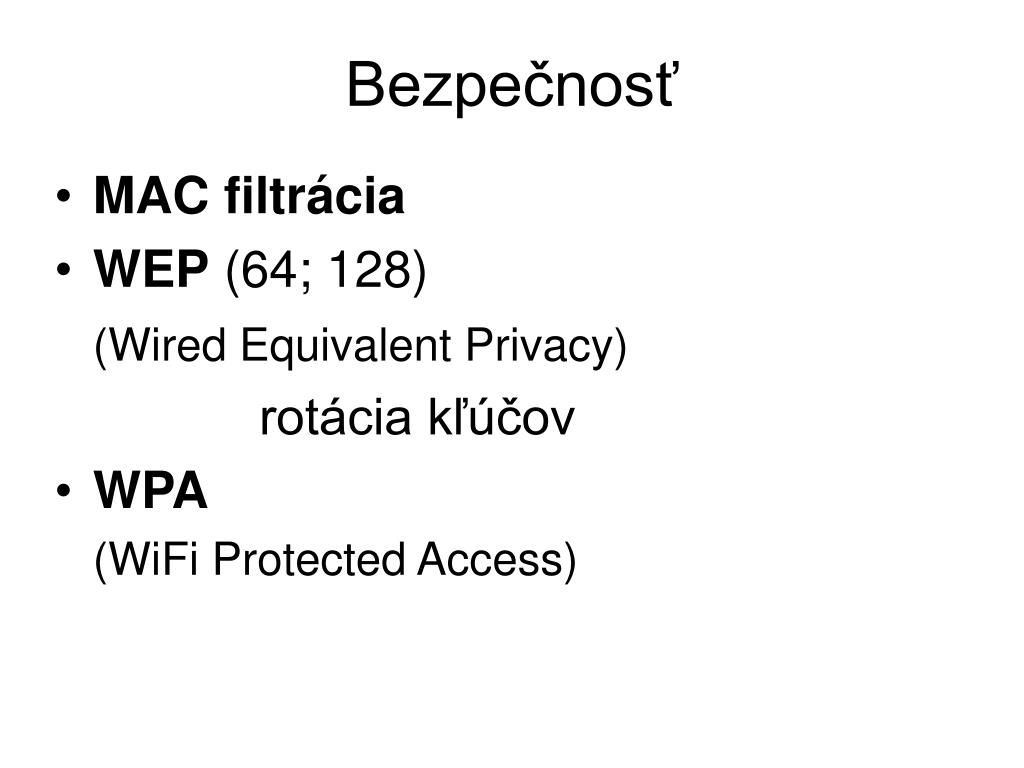

  21. Bezpečnosť • MAC filtrácia • WEP(64; 128) (Wired Equivalent Privacy) rotácia kľúčov • WPA (WiFi Protected Access)

  22. Šifrovací algoritmus RC4(prúdová symetrická šifra) KSA – Key Scheduling Algorithm PRGA – Pseudo Rangom Generator Algorithm XOR – eXclusive OR

  23. WEP proces
