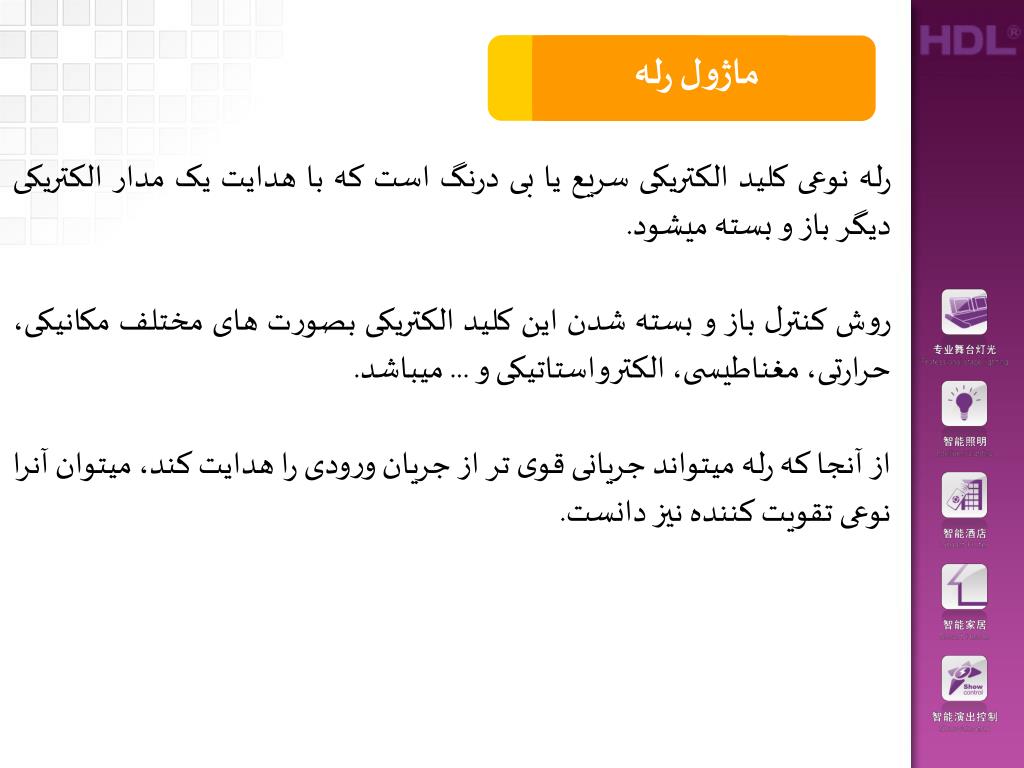

  1. ماژول رله رله نوعی کلید الکتریکی سریع یا بی درنگ است که با هدایت یک مدار الکتریکی دیگر باز و بسته میشود. روش کنترل باز و بسته شدن این کلید الکتریکی بصورت های مختلف مکانیکی، حرارتی، مغناطیسی، الکترواستاتیکی و ... میباشد. از آنجا که رله میتواند جریانی قوی تر از جریان ورودی را هدایت کند، میتوان آنرا نوعی تقویت کننده نیز دانست.

  2. انواع رله های HDL • رله های پرقدرت HDL امکانات گسترده ای را برای تمام افرادی که برای اتصال به سیستم روشنایی 110 ولت مشکل دارند (کشورهایی نظیر آمریکا، عربستان و ...) فراهم آورده است. • رله های HDL از تنوع زیادی برخوردارند، از انواع آنها میتوان به: • رله های 12 کانال 16 آمپر • رله های 8 کانال 16 آمپر • رله های 8 کانال 10 آمپر • رله های 4 کانال 16 آمپر • رله های 4 کانال 20 آمپر • اشاره کرد.

  3. انواع رله های HDL ◆SB-DN-R0810 Relay module ◆SB-DN-R0410 Relay module ◆SB-DN-R0816 Relay module ◆SB-DN-R0416 Relay module

  4. امکانات فیزیکی رله های HDL • هوشمند و زیبا • کوچک و قابل نصب روی ریل در تابلو در رنج های خروجی آمپر متعدد • دارای کلیدهایی روی ماژول همراه با LED نشاندهنده وضعیت روشن/خاموش بودن آن • سیستم آدرس دهی هوشمند • دارای فضایی جهت نشان دادن لیبل مشخصات ماژول • کار با فرکانس های 50 و 60 هرتز نرمال • اجرای سناریوهای مختلف

  5. ماژول رله قابلیت تنظیم سناریوهای مختلف را برای کاربران فراهم میسازد. کاربر بعد از پروگرام کردن رله قادر است براحتی با استفاده از پنل، سناریوهای ترکیبی متفاوتی را اجرا نماید. ماژول رله میتواند تعداد زیادی از لامپها و تجهیزات الکتریکی را در ساختمان کنترل کند. بعنوان مثال میتوان سیستم آبیاری خودکار را توسط رله فعال کرد یا بعد از گذر مدت زمانی مشخص تعدادی از انواع لامپ ها را در نواحی گوناگون روشن نمود.

  6. نحوه پروگرام کردن ماژول رله گام اول: وارد کردن مشخصات رله کدمحصول(نام تجاری کالا) تغییرنام

  7. سایرتنظیمات یکسان با دیمر هستند

  8. بعنوان مثال در تنظیم سناریوها باید تغییرات زیر اعمال شوند: امکان خاموش یا روشن کردن کانال انتخابی را فراهم میکند. تنظیم زمان تا اجرا،که اکثرا بروی صفر تنظیم می شود. برای اطمینان از اجرای تغییرات فوق، باید حتماً ذخیره شوند.
