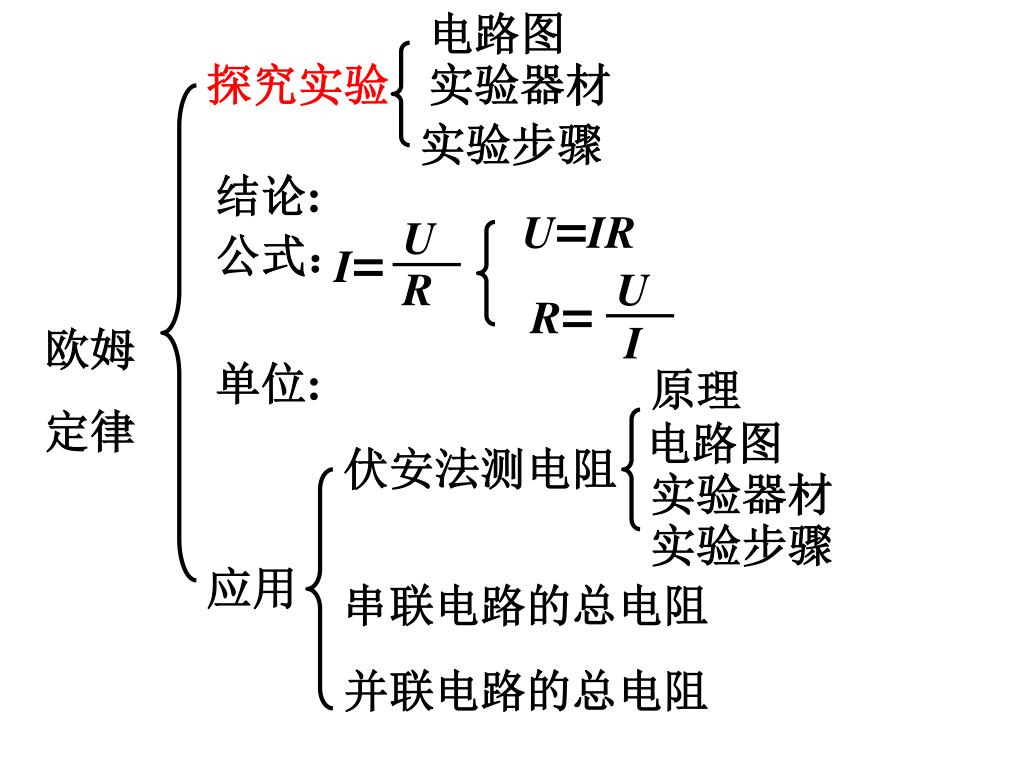

初三总复习. 第十四章 欧姆定律. 导体. 探究 实验. ---- 绝缘体在 一定的条件下 变为导体. 导电性. 绝缘体. 半导体. 电阻定义：. 导体对电流的阻碍作用. 材料、长度、横截面积. 电 阻. 决定电阻 大小的因素. 温度. 构造. 定值电阻. 工作原理. 滑动变阻器. 种类. 使用方法. 可变电阻. 电阻箱. 电位器. 电路图. U. I =. U. R =. R. I. 探究实验. 实验器材. 实验步骤. 结论 :. U = IR. 公式：. 欧姆 定律. 单位 :. 原理. 电路图.

ahmed-benjamin
Télécharger la présentation

初三总复习

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

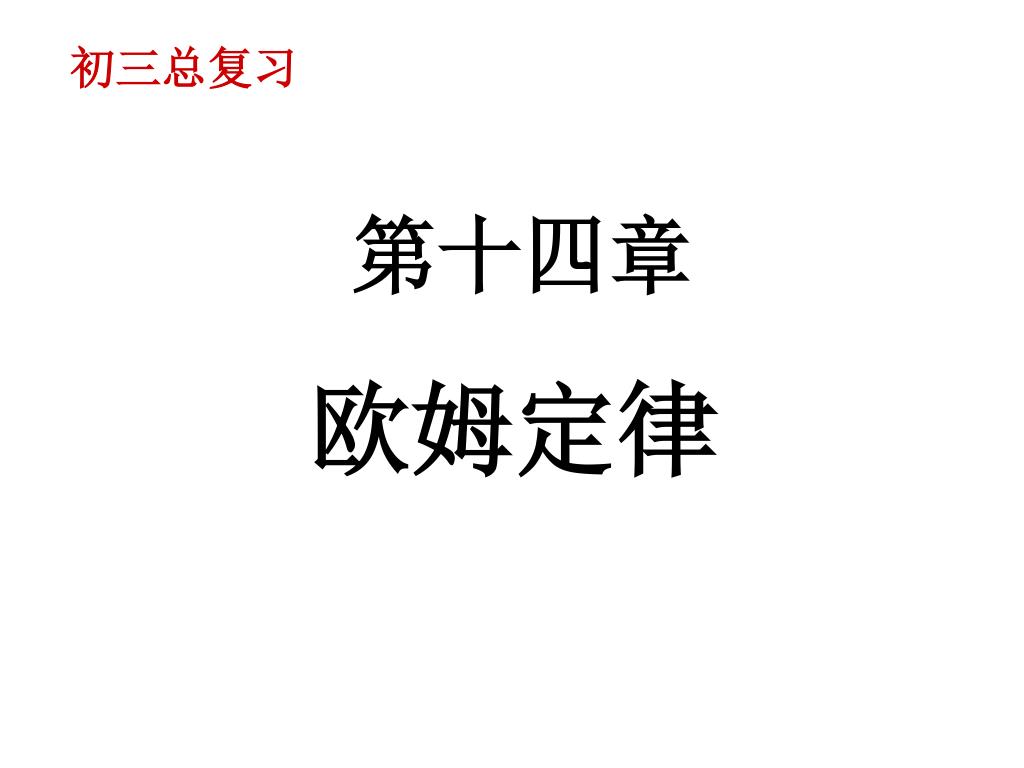

  1. 初三总复习 第十四章 欧姆定律

  2. 导体 探究 实验 ----绝缘体在一定的条件下变为导体 导电性 绝缘体 半导体 电阻定义： 导体对电流的阻碍作用 材料、长度、横截面积 电 阻 决定电阻 大小的因素 温度 构造 定值电阻 工作原理 滑动变阻器 种类 使用方法 可变电阻 电阻箱 电位器

  3. 电路图 U I= U R= R I 探究实验 实验器材 实验步骤 结论: U=IR 公式： 欧姆 定律 单位: 原理 电路图 伏安法测电阻 实验器材 实验步骤 应用 串联电路的总电阻 并联电路的总电阻

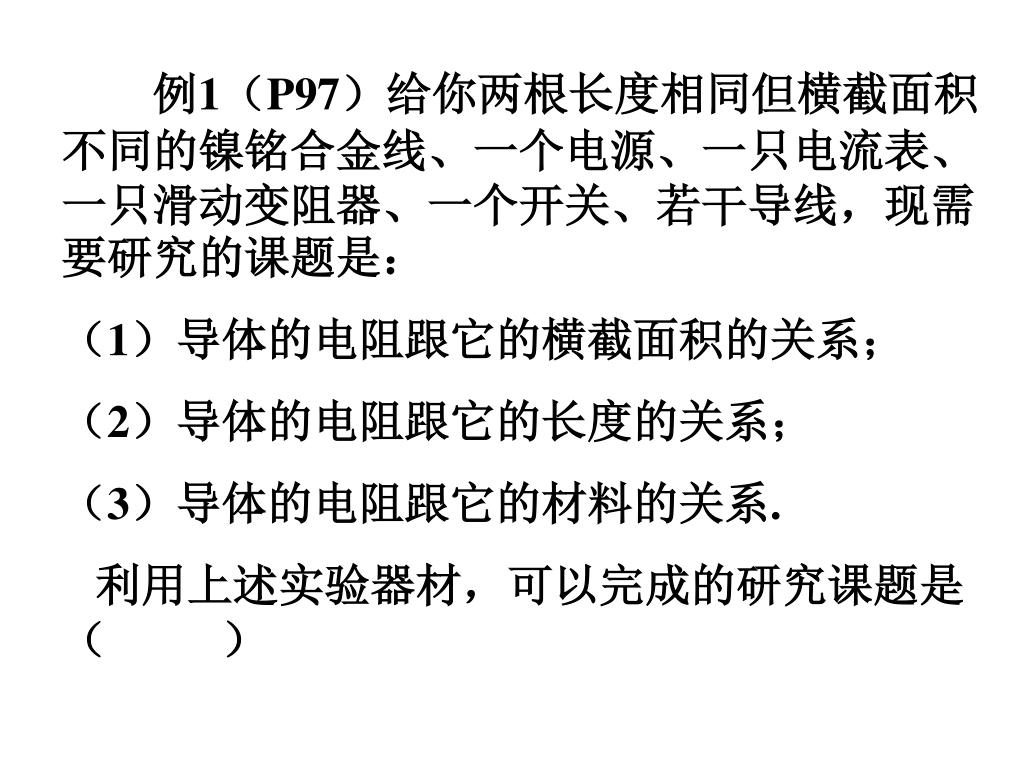

  4. 例1（P97）给你两根长度相同但横截面积不同的镍铭合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干导线，现需要研究的课题是：例1（P97）给你两根长度相同但横截面积不同的镍铭合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干导线，现需要研究的课题是： （1）导体的电阻跟它的横截面积的关系； （2）导体的电阻跟它的长度的关系； （3）导体的电阻跟它的材料的关系. 利用上述实验器材，可以完成的研究课题是（ ）

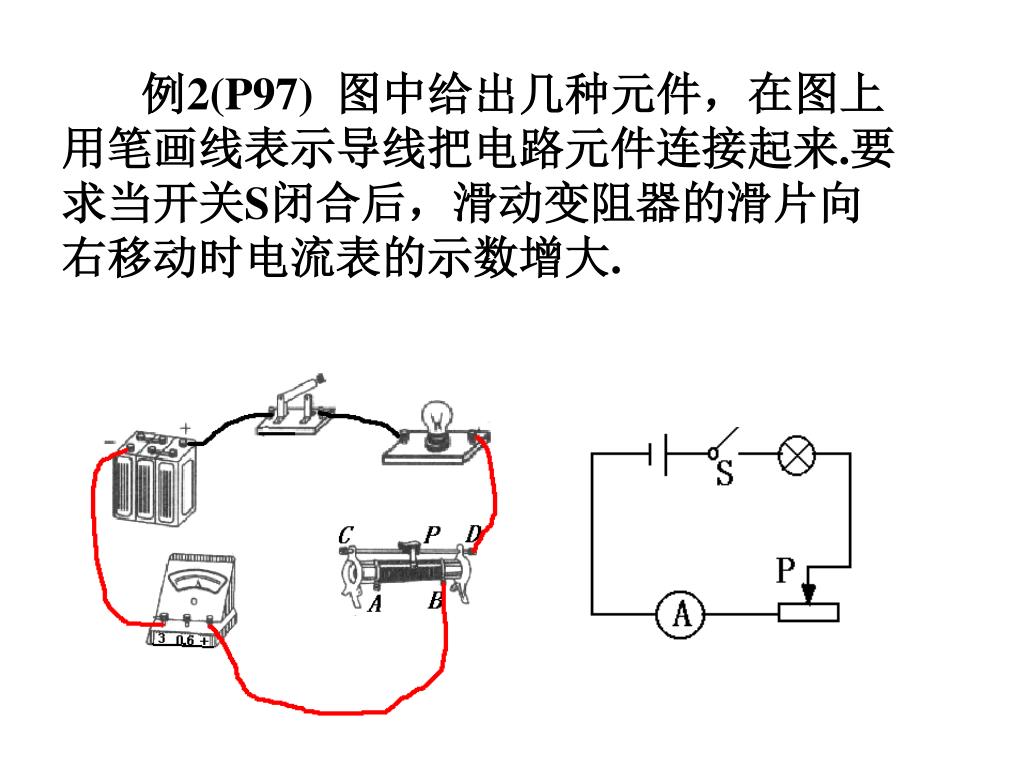

  5. 例2(P97) 图中给出几种元件，在图上用笔画线表示导线把电路元件连接起来.要求当开关S闭合后，滑动变阻器的滑片向右移动时电流表的示数增大.

  6. 例3（P98）在“探究电阻上的电流跟电压的关系”的过程中，一些同学做出了以下猜想：例3（P98）在“探究电阻上的电流跟电压的关系”的过程中，一些同学做出了以下猜想： 猜想A：加在电阻两端的电压越大，通过的电流越小； 猜想B：加在电阻两端的电压越大，通过的电流越大； 猜想C：加在电阻两端的电压增大，通过的电流不变. 为了验证上述猜想是否正确，小明同学用定值电阻和一个电压恒定的电源及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量. （1）为完成该实验，需要的测量仪表是_________、____________. 电流表 电压表

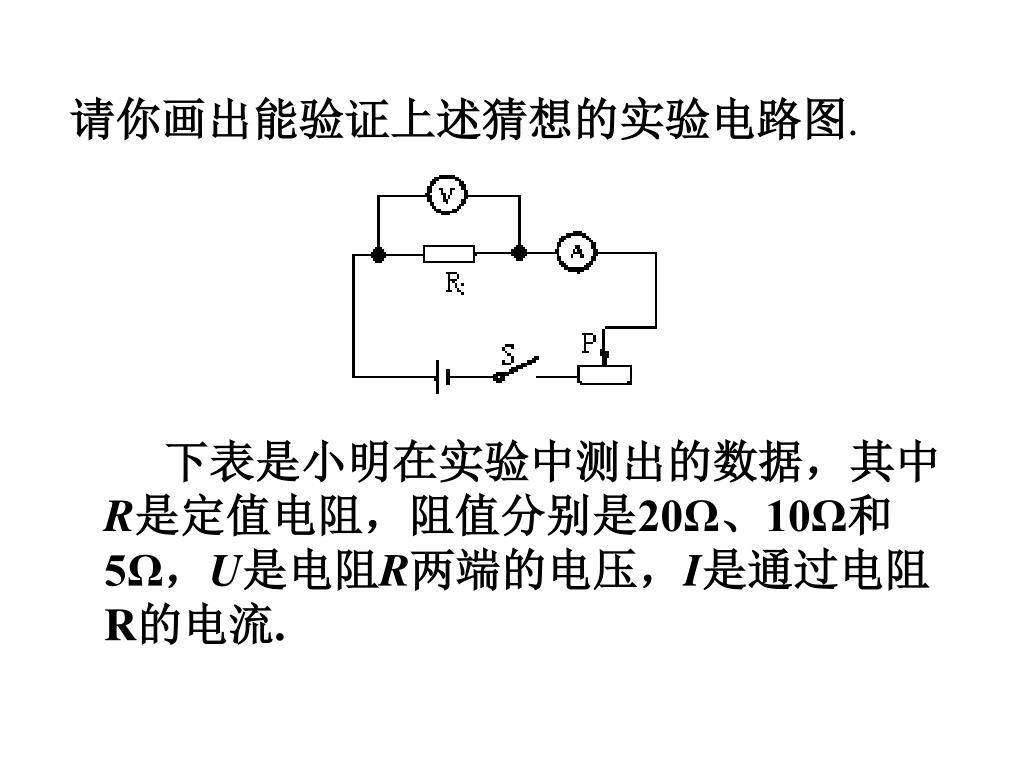

  7. 请你画出能验证上述猜想的实验电路图. 下表是小明在实验中测出的数据，其中R是定值电阻，阻值分别是20Ω、10Ω和5Ω，U是电阻R两端的电压，I是通过电阻R的电流.

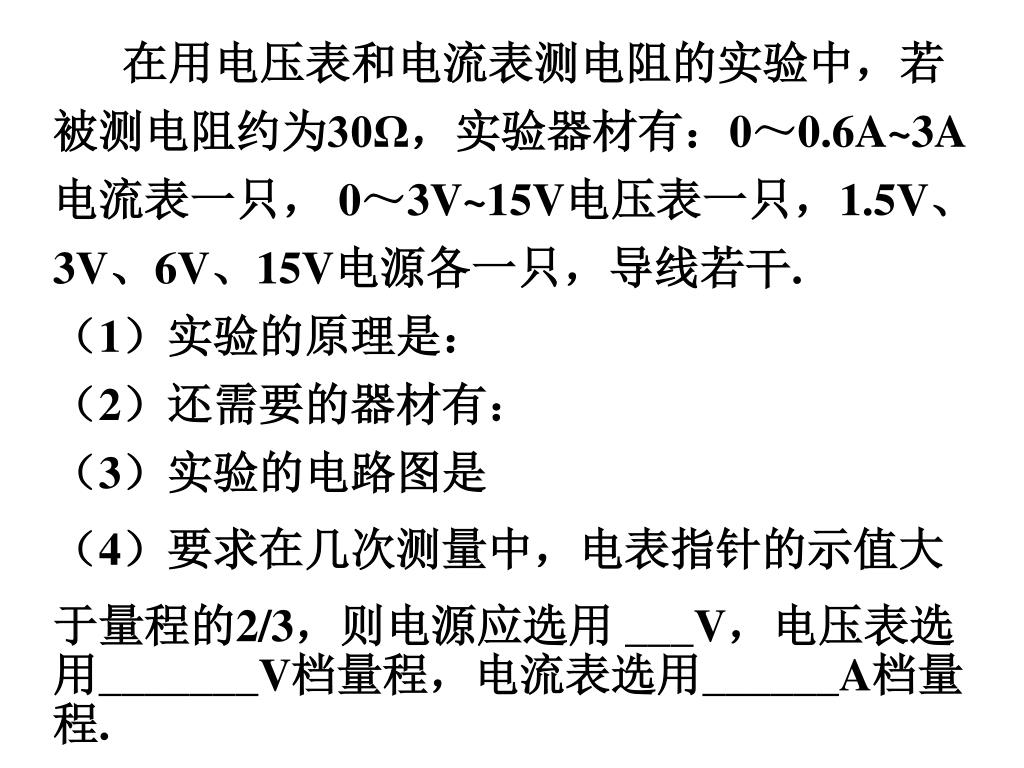

  8. 在用电压表和电流表测电阻的实验中，若 被测电阻约为30Ω，实验器材有：0～0.6A~3A 电流表一只， 0～3V~15V电压表一只，1.5V、 3V、6V、15V电源各一只，导线若干. （1）实验的原理是： （2）还需要的器材有： （3）实验的电路图是 （4）要求在几次测量中，电表指针的示值大 于量程的2/3，则电源应选用 ___V，电压表选用_______V档量程，电流表选用______A档量程.

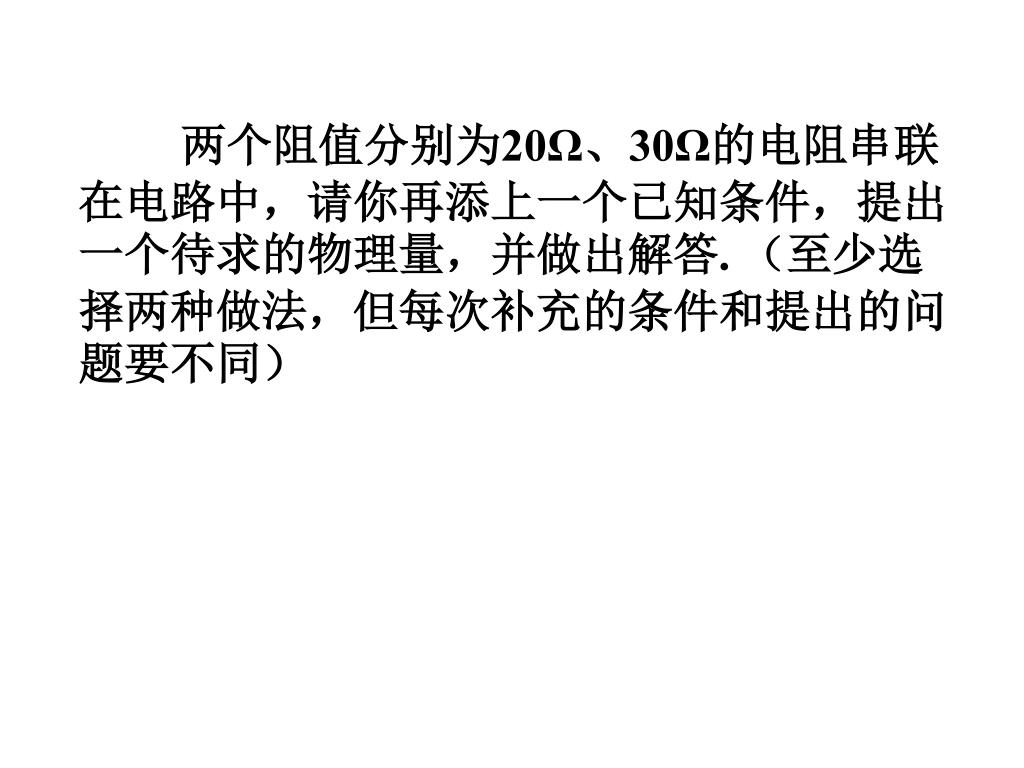

  9. 两个阻值分别为20Ω、30Ω的电阻串联在电路中，请你再添上一个已知条件，提出一个待求的物理量，并做出解答. （至少选择两种做法，但每次补充的条件和提出的问题要不同）

  10. 图 12 12．(2004·安徽芜湖)如图12甲所示，是收音机上用以调节音量的一种电位器，图12乙为其说明书中的内部结构示意图．使用时，接线柱O必须接入电路．由此可知，电位器调节收音机音量的原理是__________________________ ___________________．

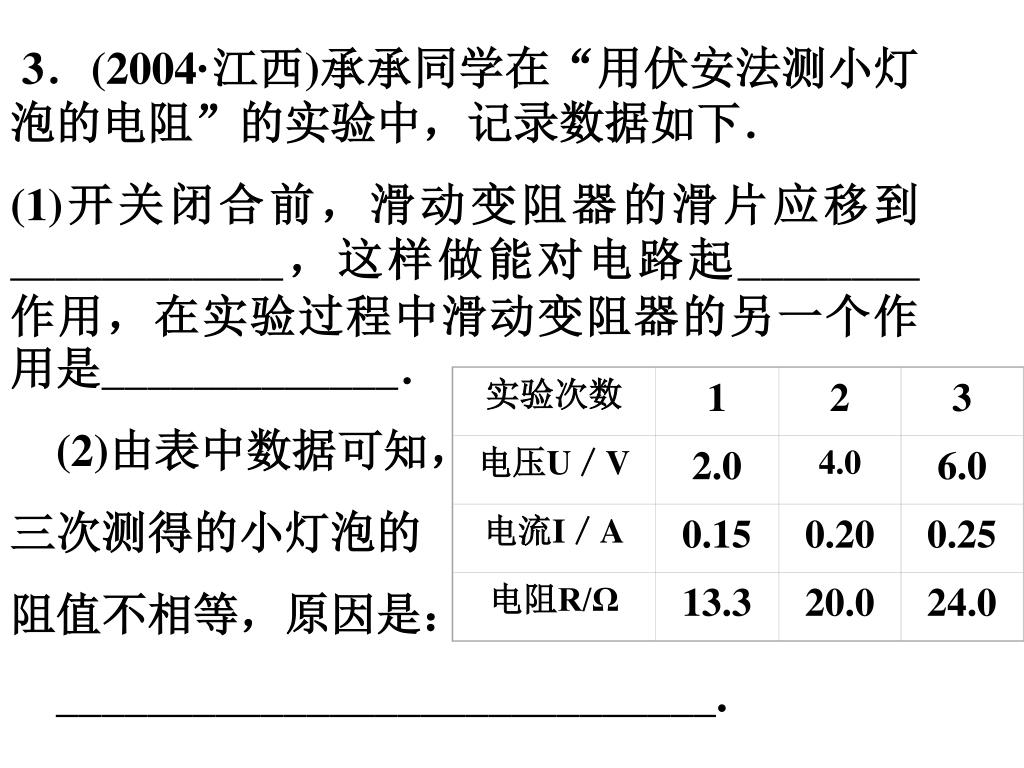

  11. 实验次数 1 2 3 电压U／V 2.0 4.0 6.0 电流I／A 0.15 0.20 0.25 电阻R/Ω 13.3 20.0 24.0 3．(2004·江西)承承同学在“用伏安法测小灯泡的电阻”的实验中，记录数据如下． (1)开关闭合前，滑动变阻器的滑片应移到____________，这样做能对电路起________作用，在实验过程中滑动变阻器的另一个作用是_____________． (2)由表中数据可知， 三次测得的小灯泡的 阻值不相等，原因是： _____________________________.

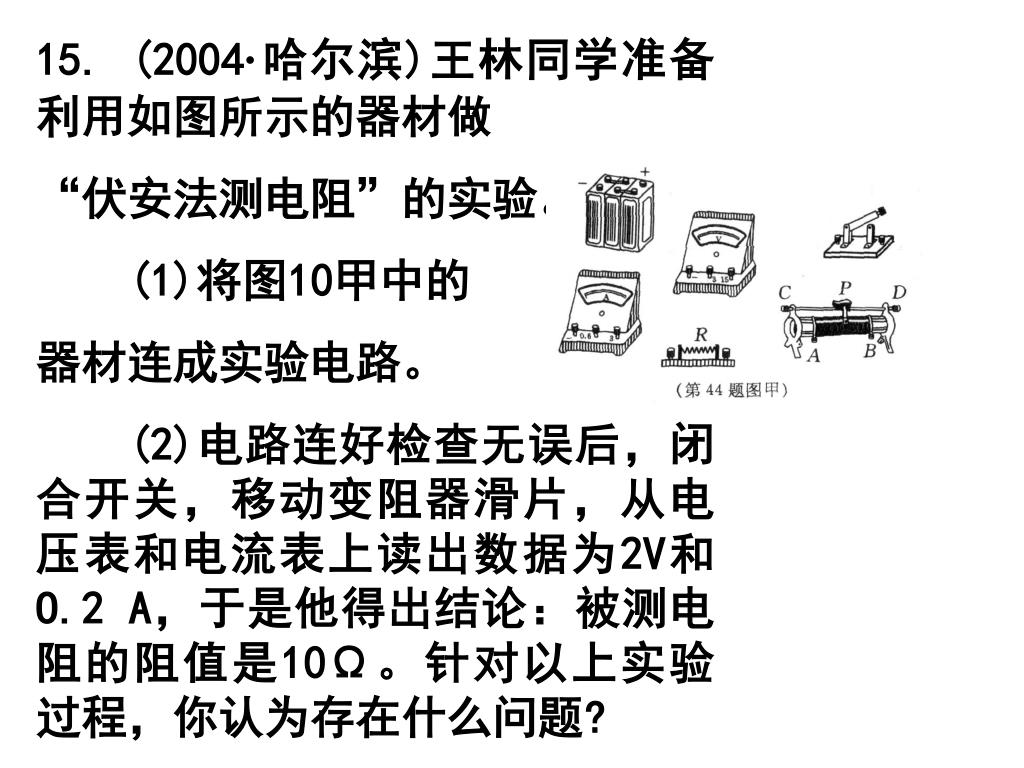

  12. 15. (2004·哈尔滨)王林同学准备利用如图所示的器材做 “伏安法测电阻”的实验。 (1)将图10甲中的 器材连成实验电路。 (2)电路连好检查无误后，闭合开关，移动变阻器滑片，从电压表和电流表上读出数据为2V和O.2 A，于是他得出结论：被测电阻的阻值是10Ω。针对以上实验过程，你认为存在什么问题?

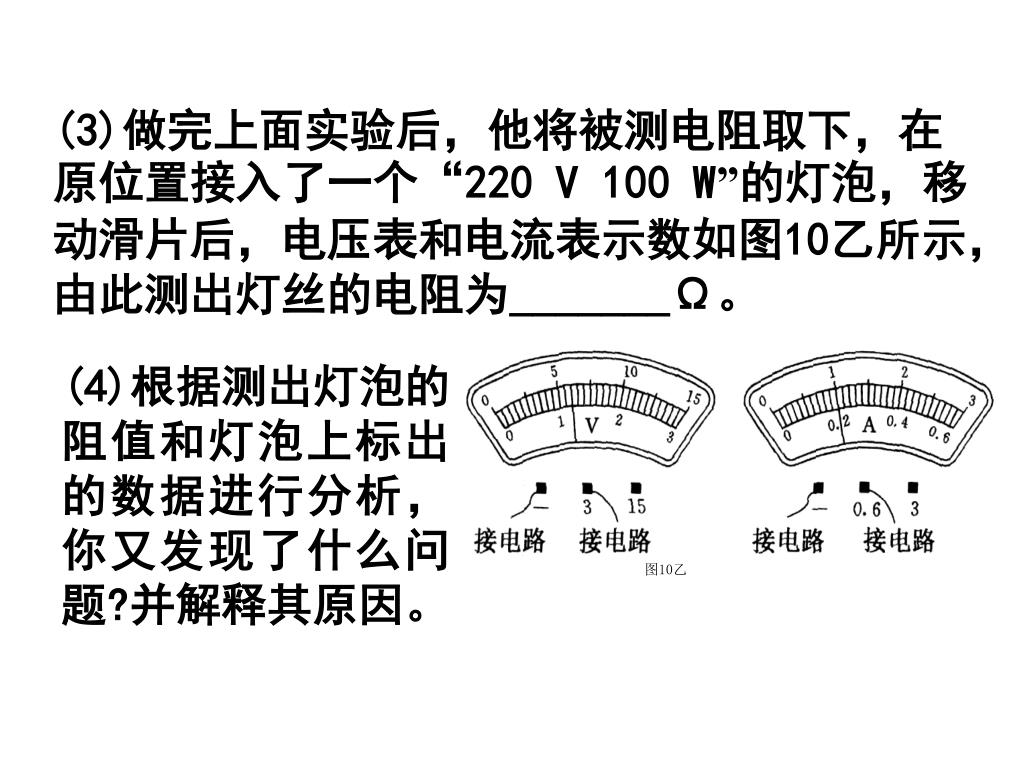

  13. 图10乙 (3)做完上面实验后，他将被测电阻取下，在原位置接入了一个“220 V 100 W”的灯泡，移动滑片后，电压表和电流表示数如图10乙所示，由此测出灯丝的电阻为_______Ω。 (4)根据测出灯泡的阻值和灯泡上标出的数据进行分析，你又发现了什么问题?并解释其原因。

  14. 16. (2004·天津)现在手头有一个阻值为40Ω的定值电阻R0，一个电压大约为35 V的电源，一个量程只有0～0.6 A的电流表，一个最大阻值大约为l00Ω的滑动变阻器，请设计一个实验，比较精确地测量一个阻值约为55Ω左右的待测电阻RX的阻值。要求：(1)画出电路图；(2)写出实验步骤及标明需要测量哪些量；(3)用这些测量的量导出计算待测电阻阻值的数学表达式(可以重复组合电路)。

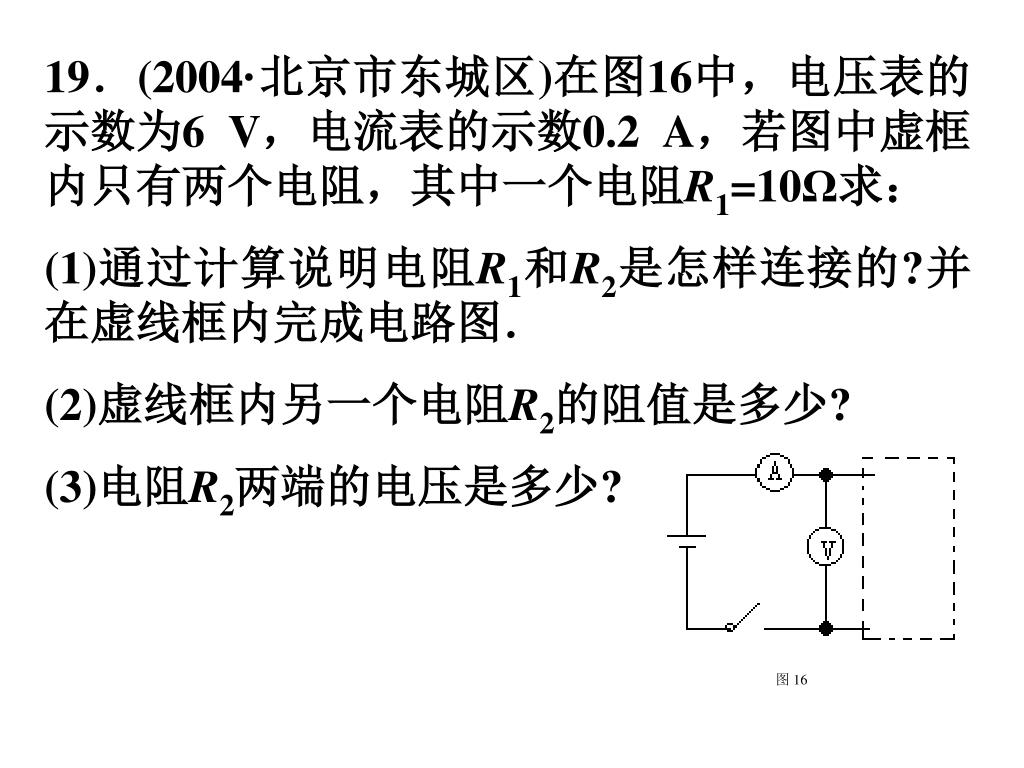

  15. 图 16 19．(2004·北京市东城区)在图16中，电压表的示数为6 V，电流表的示数0.2 A，若图中虚框内只有两个电阻，其中一个电阻R1=10Ω求： (1)通过计算说明电阻R1和R2是怎样连接的?并在虚线框内完成电路图． (2)虚线框内另一个电阻R2的阻值是多少? (3)电阻R2两端的电压是多少?

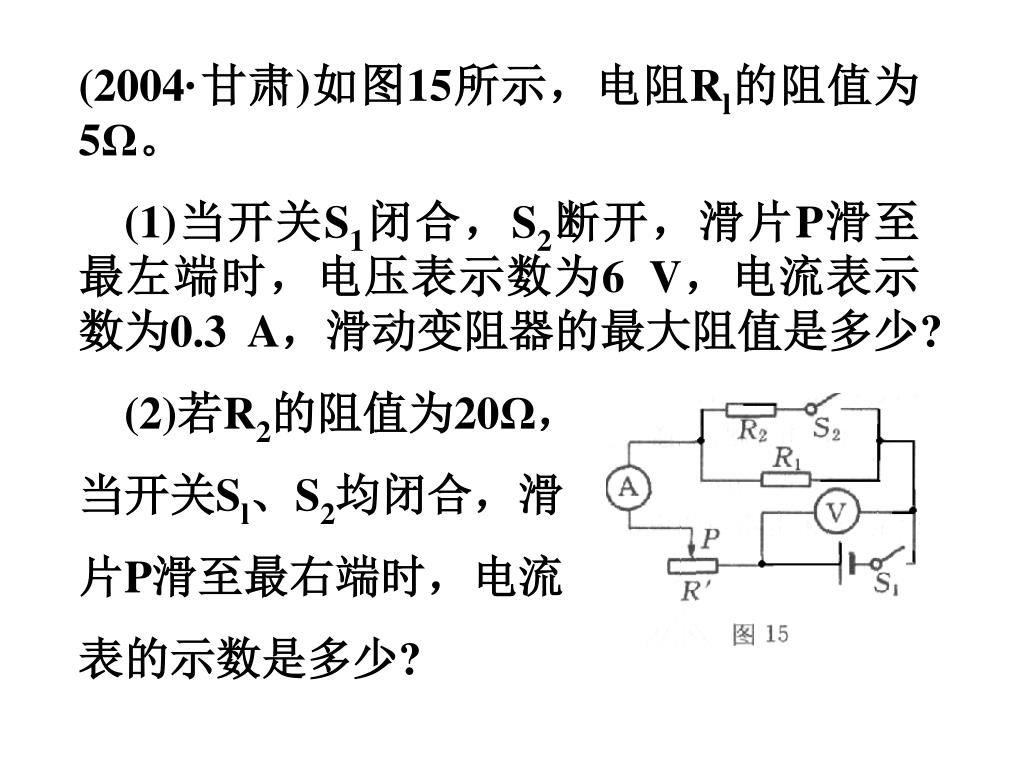

  16. (2004·甘肃)如图15所示，电阻Rl的阻值为5Ω。 (1)当开关S1闭合，S2断开，滑片P滑至最左端时，电压表示数为6 V，电流表示数为0.3 A，滑动变阻器的最大阻值是多少? (2)若R2的阻值为20Ω， 当开关Sl、S2均闭合，滑 片P滑至最右端时，电流 表的示数是多少?

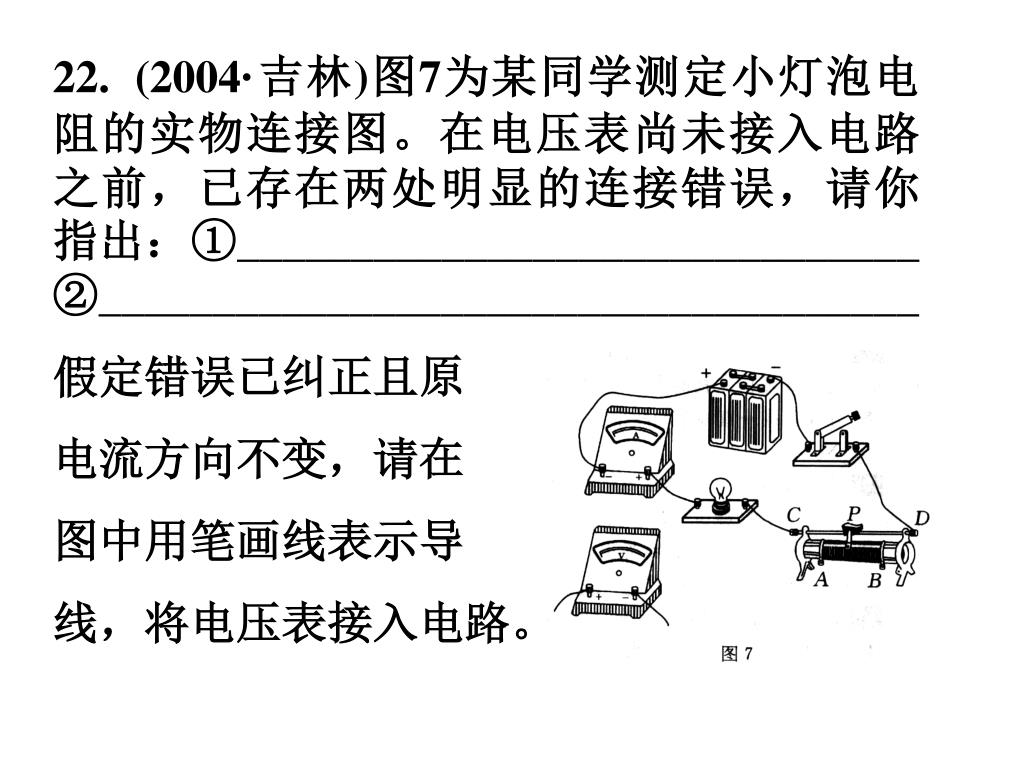

  17. 22. (2004·吉林)图7为某同学测定小灯泡电阻的实物连接图。在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：①______________________________ ②____________________________________ 假定错误已纠正且原 电流方向不变，请在 图中用笔画线表示导 线，将电压表接入电路。
