  1. EL DISEÑO DE ILUMINACION RESIDENCIAL ENERGETICAMENTE EFICIENTE Por Carlos Laszlo - Consultor

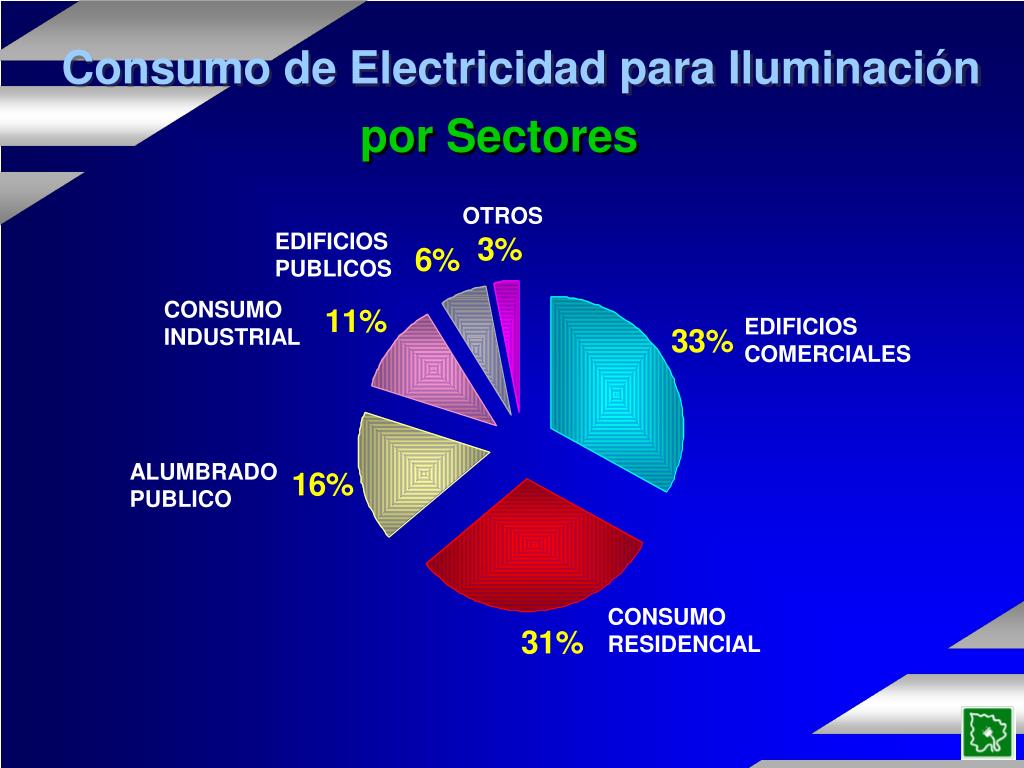

  2. Consumo de Electricidad para Iluminación por Sectores OTROS EDIFICIOS PUBLICOS CONSUMO INDUSTRIAL EDIFICIOS COMERCIALES ALUMBRADO PUBLICO CONSUMO RESIDENCIAL

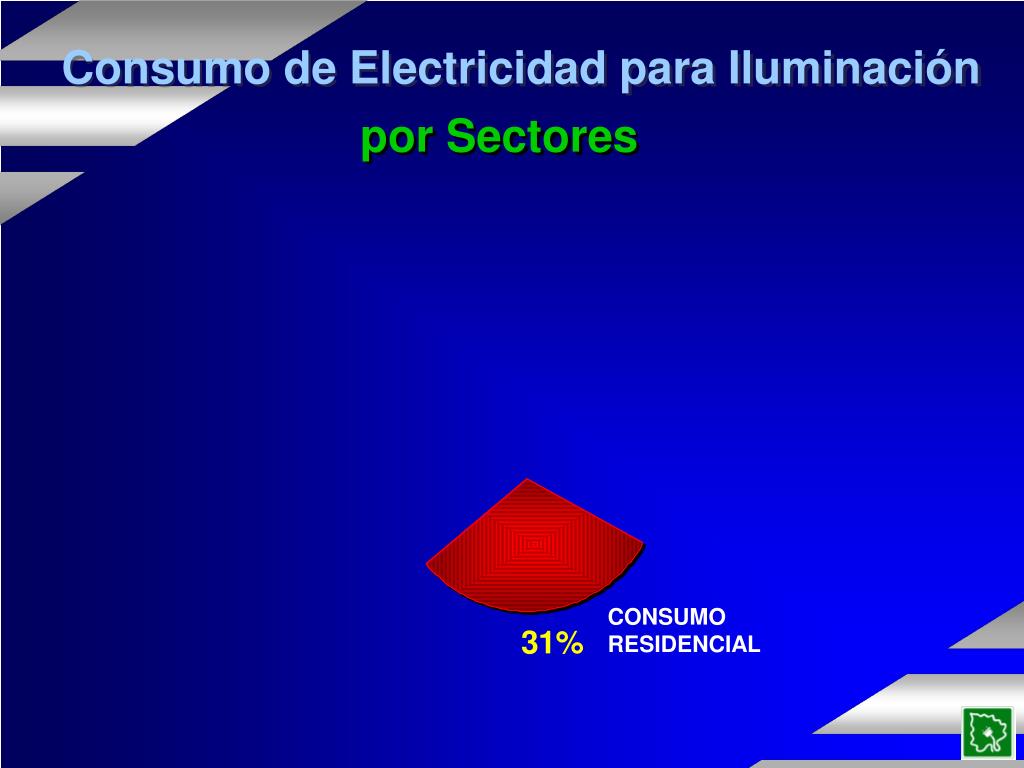

  3. Consumo de Electricidad para Iluminación por Sectores CONSUMO RESIDENCIAL

  4. Consumo de Electricidad para Iluminación Iluminación Residencial EL GRAN DESAFIO!

  5. Iluminación Residencial Criterios de Diseño QUEILUMINAR? COMO ILUMINAR ? CON QUE ILUMINAR ?

  6. Iluminación Residencial Criterios de Diseño QUE ILUMINAR?

  7. Iluminación Residencial Criterios de Diseño * Iluminación General * Iluminación de Trabajo * Iluminación de Acento

  8. Iluminación Residencial Criterios de Diseño La iluminación General

  9. Iluminación Residencial La iluminación General • Deberá ser lo más suave y uniforme posible • 100 a 150 lux máximo • No deberá producir deslumbramiento

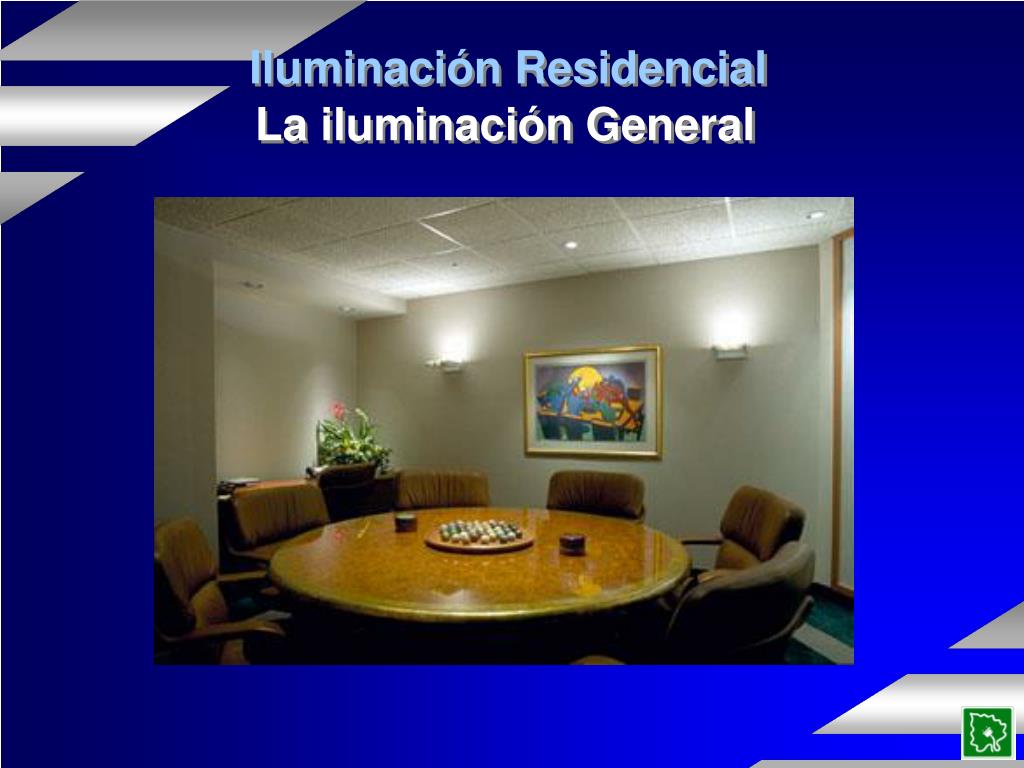

  10. Iluminación Residencial La iluminación General

  11. Iluminación Residencial La iluminación General

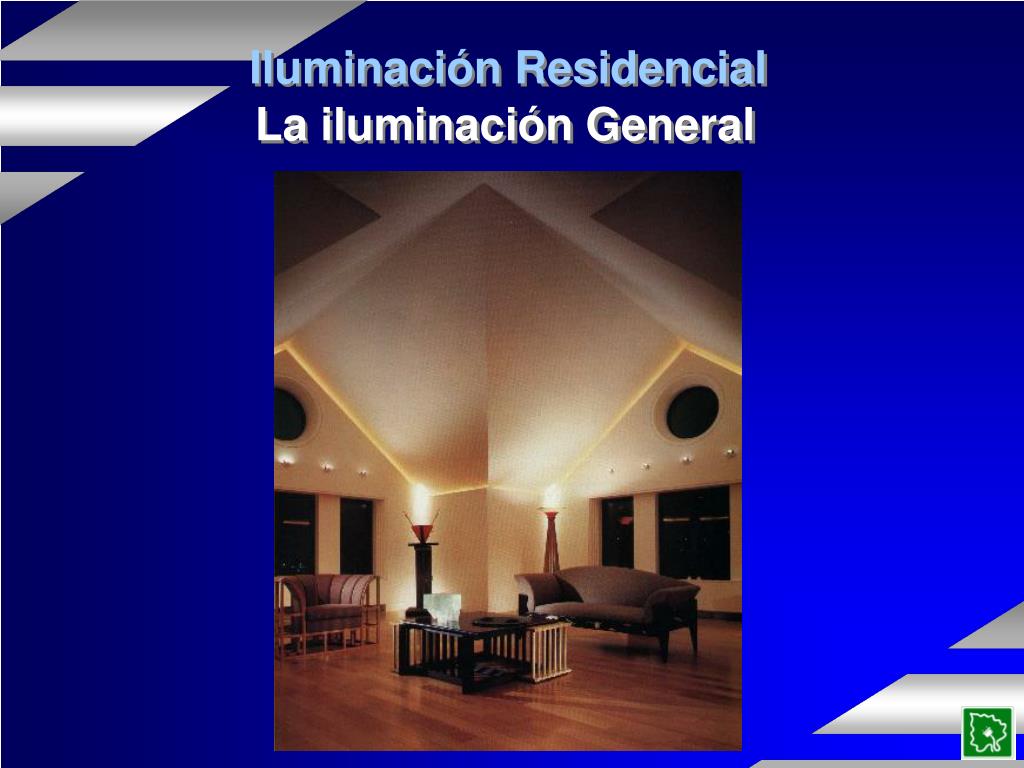

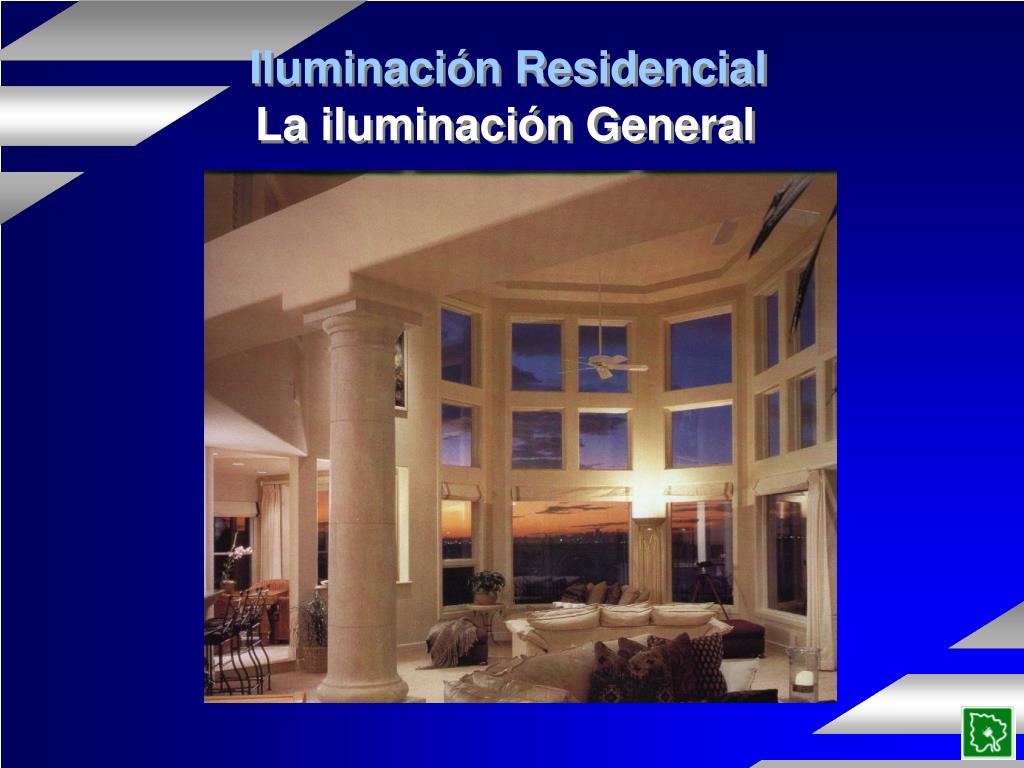

  12. Iluminación Residencial La iluminación General

  13. Iluminación Residencial La iluminación General

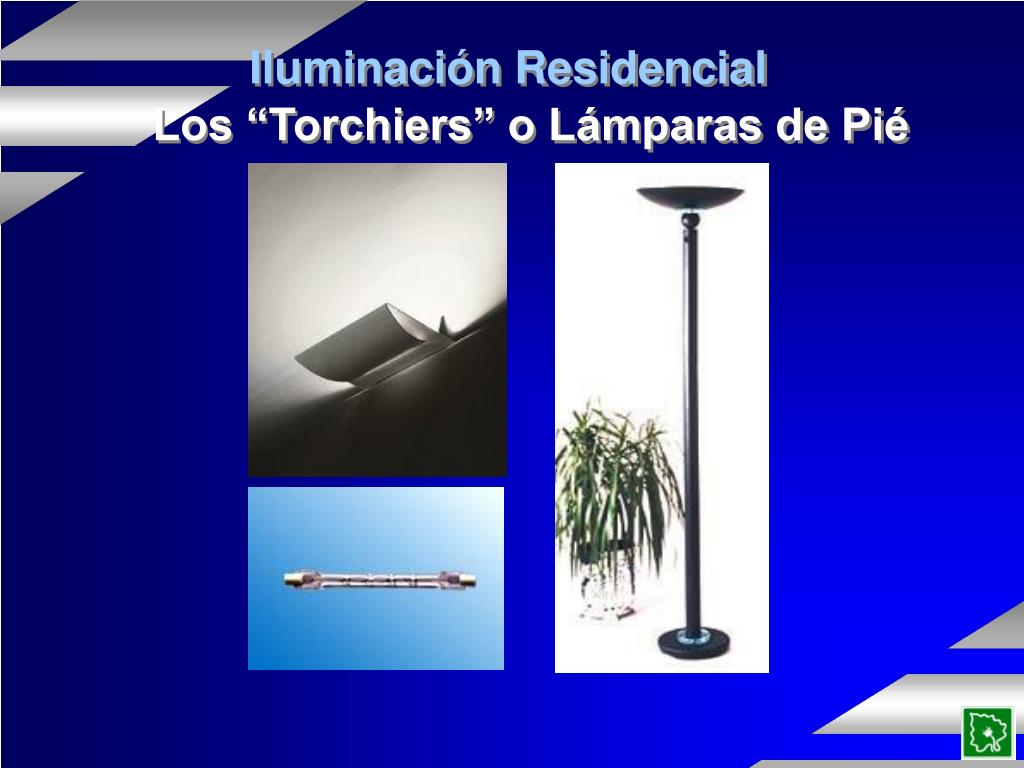

  14. Iluminación Residencial Los “Torchiers” o Lámparas de Pié

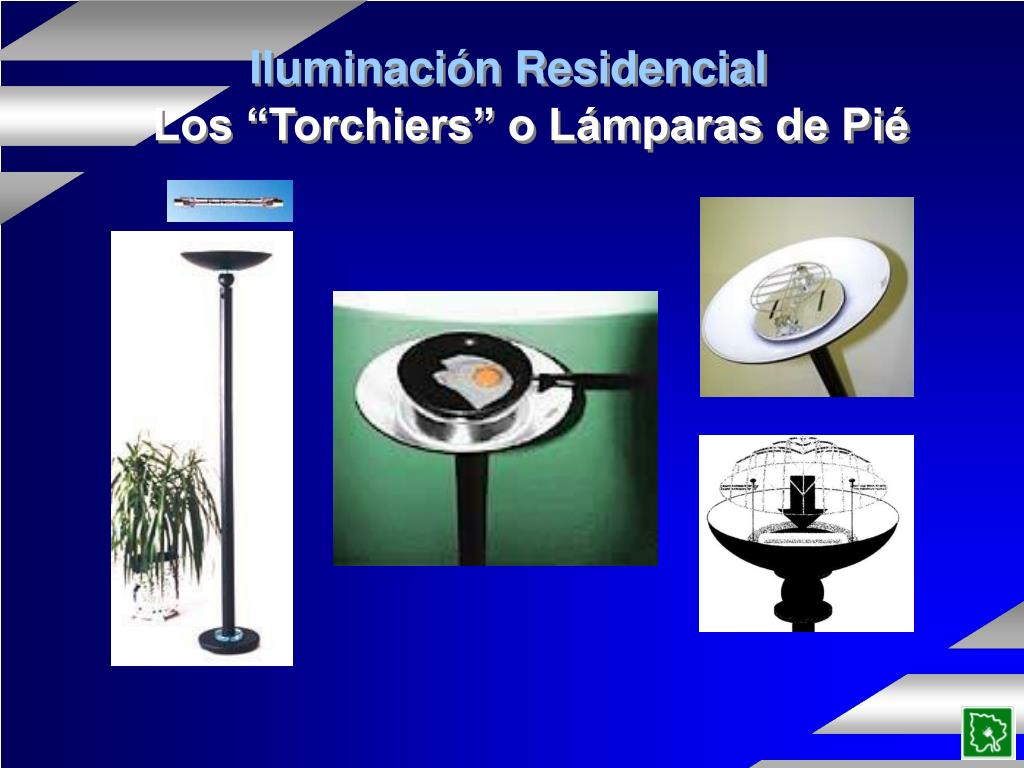

  15. Iluminación Residencial Los “Torchiers” o Lámparas de Pié

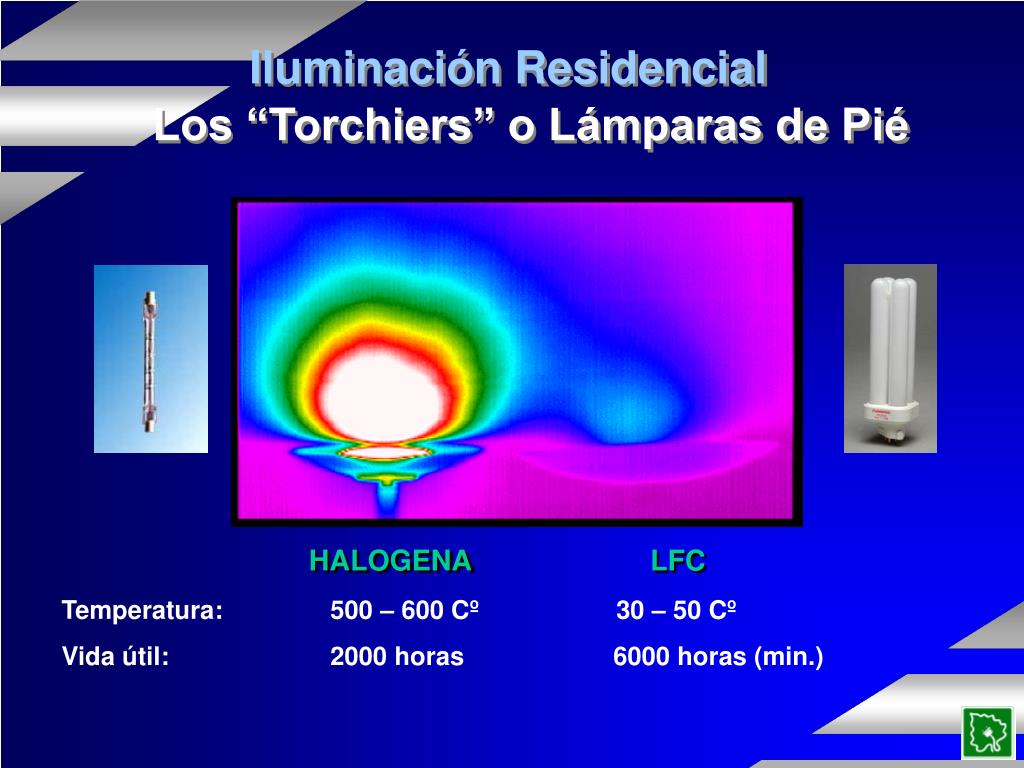

  16. HALOGENA LFC Temperatura: 500 – 600 Cº 30 – 50 Cº Vida útil: 2000 horas 6000 horas (min.) Iluminación Residencial Los “Torchiers” o Lámparas de Pié

  17. HALOGENA LFC –F LFC - 2D Potencia: 300 W 2 x 36W 1 x 36W Flujo luminoso: 5760 lm 5800 lm 2900 lm Iluminación Residencial Los “Torchiers” o Lámparas de Pié

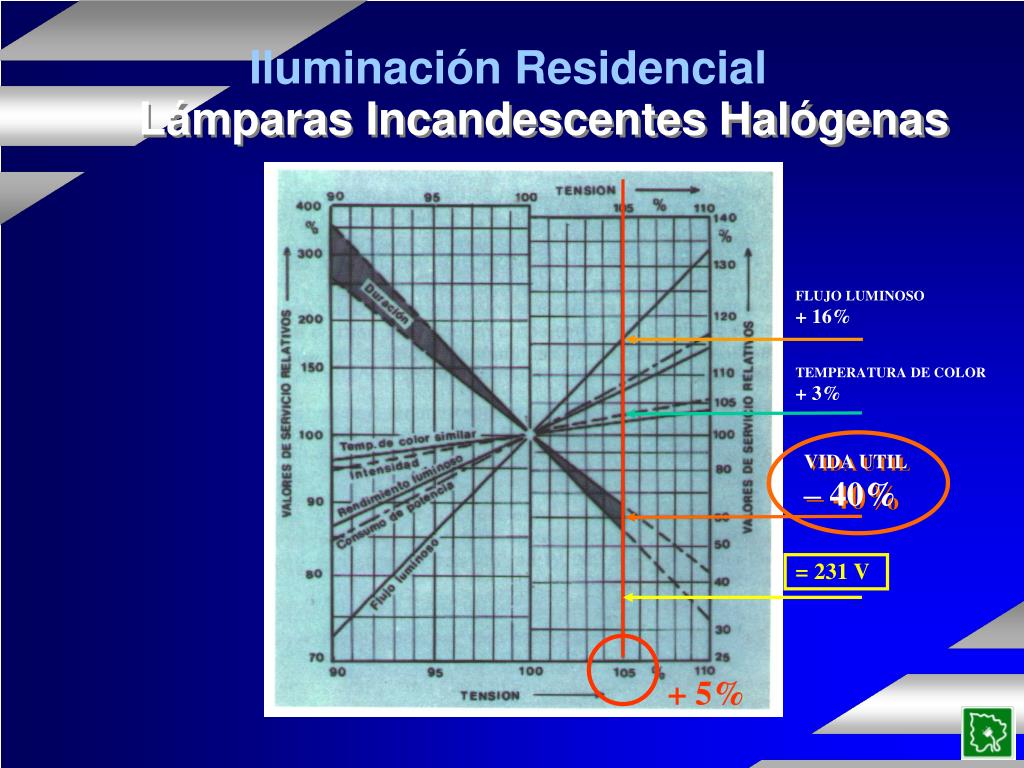

  18. Iluminación Residencial Lámparas Incandescentes Halógenas FLUJO LUMINOSO + 16% TEMPERATURA DE COLOR + 3% VIDA UTIL – 40% = 231 V + 5%

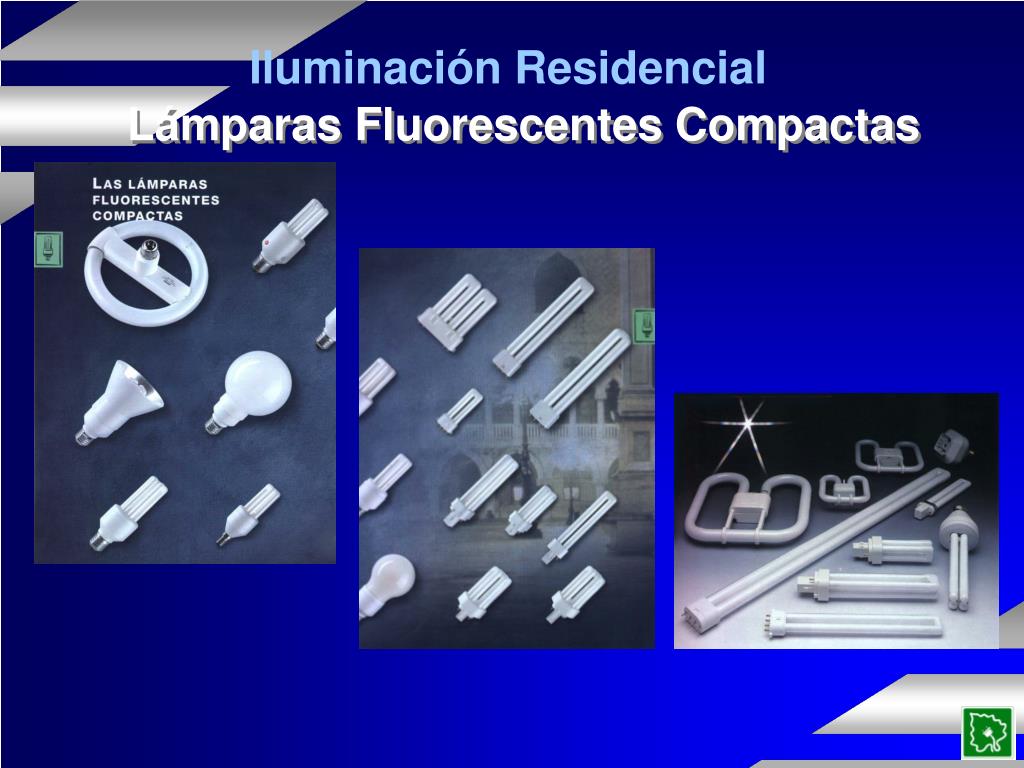

  19. Iluminación Residencial Lámparas Fluorescentes Compactas

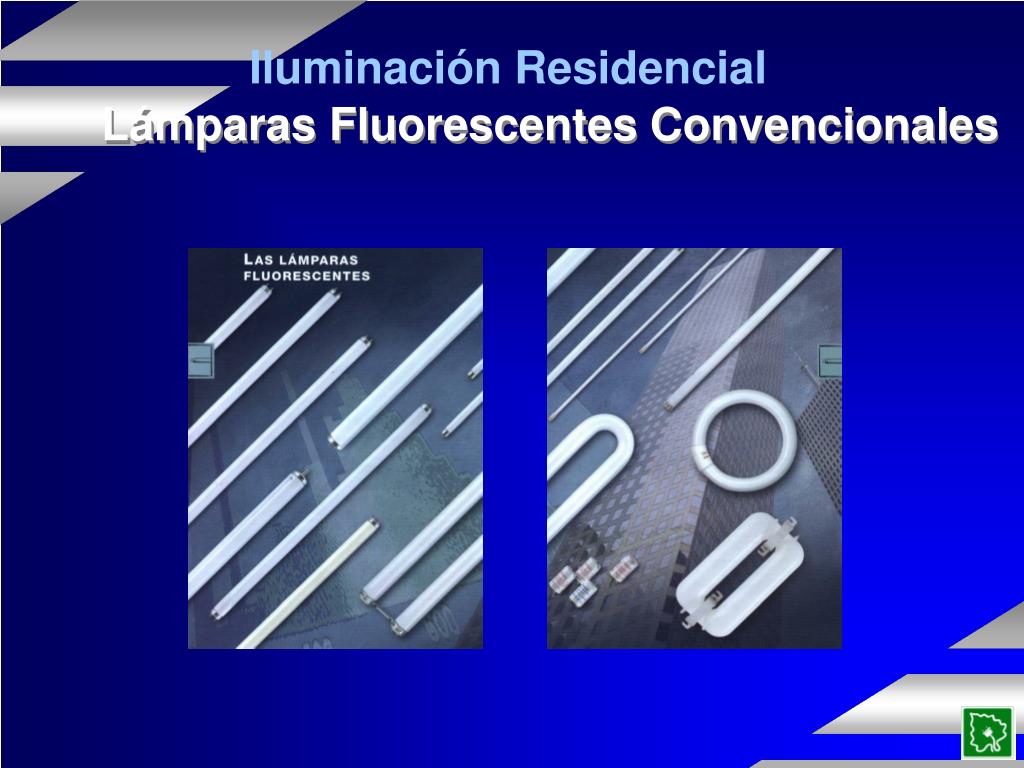

  20. Iluminación Residencial Lámparas Fluorescentes Convencionales

  21. BLANCO NEUTRO 4000 K LUZ DIA 6500 K BLANCO SUPER CALIDO 2700 K BLANCO CALIDO 3000 K Iluminación Residencial Los Colores de las LFC

  22. FLUORESCENTES INCANDESCENTES Luz Día 6500 K 6000 K 5000 K Blanco 4000 K 4000 K Halógenas 3100 K Cálido 3000 K 3000 K Super Cálido 2700 K Convencionales 2700 K 2000 K TEMPERATURA DE COLOR ºK Iluminación Residencial Los Colores de las LFC

  23. Iluminación Residencial Los Colores de las LFC Fluorescente 1x18W Blanco Super Cálido 2700 K

  24. Iluminación Residencial Los Colores de las LFC LFC Luz Día 6500 K

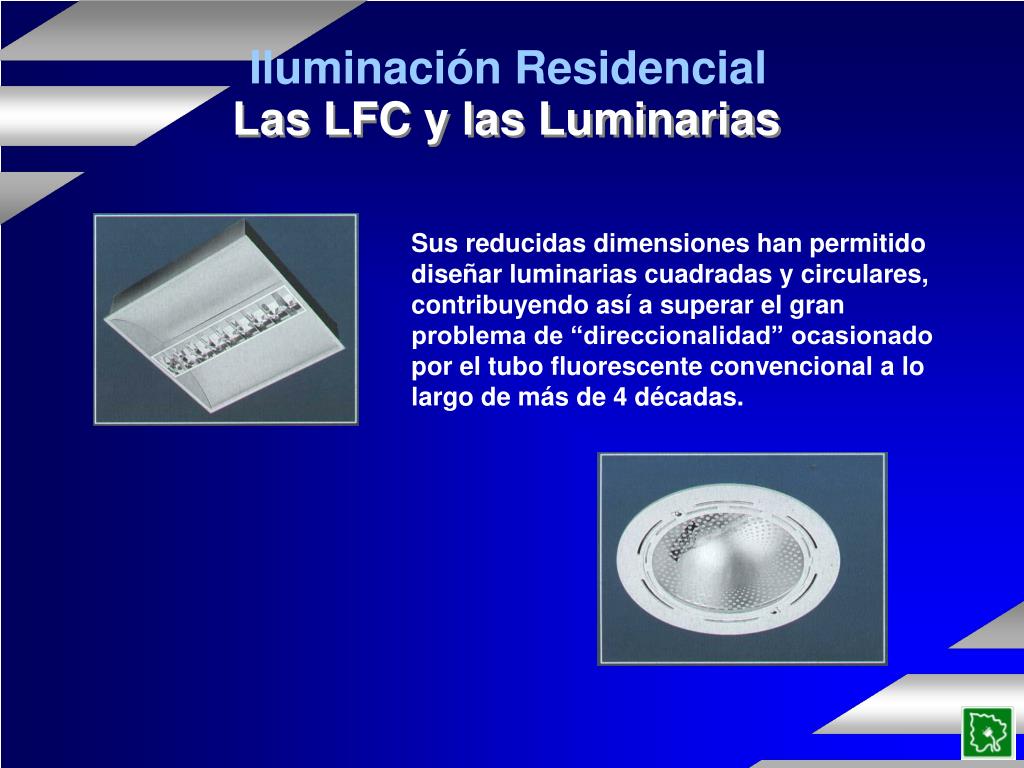

  25. Iluminación Residencial Las LFC y las Luminarias Sus reducidas dimensiones han permitido diseñar luminarias cuadradas y circulares, contribuyendo así a superar el gran problema de “direccionalidad” ocasionado por el tubo fluorescente convencional a lo largo de más de 4 décadas.

  26. Iluminación Residencial Criterios de Diseño La iluminación de Trabajo

  27. Iluminación Residencial La iluminación de Trabajo

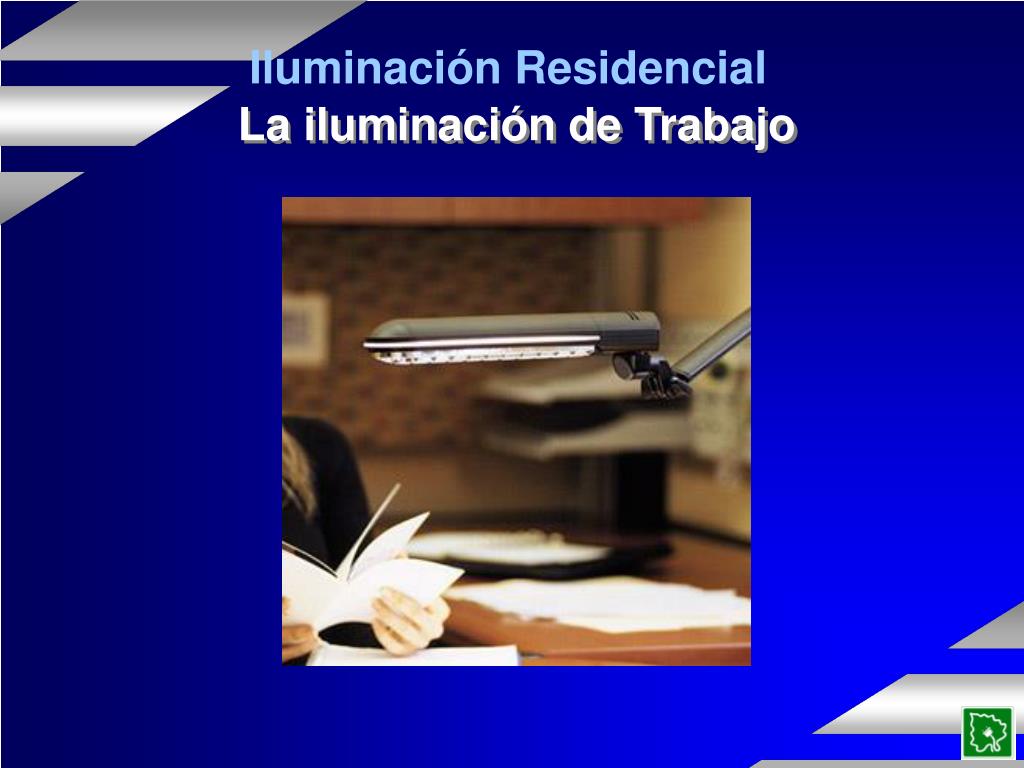

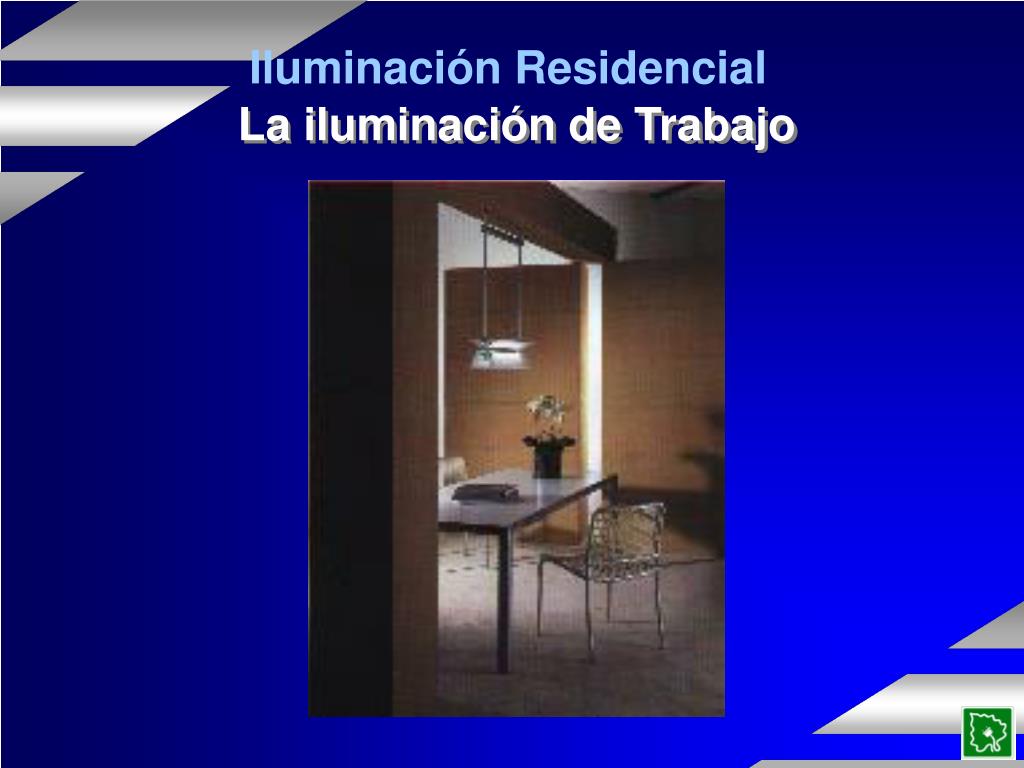

  28. Iluminación Residencial La iluminación de Trabajo

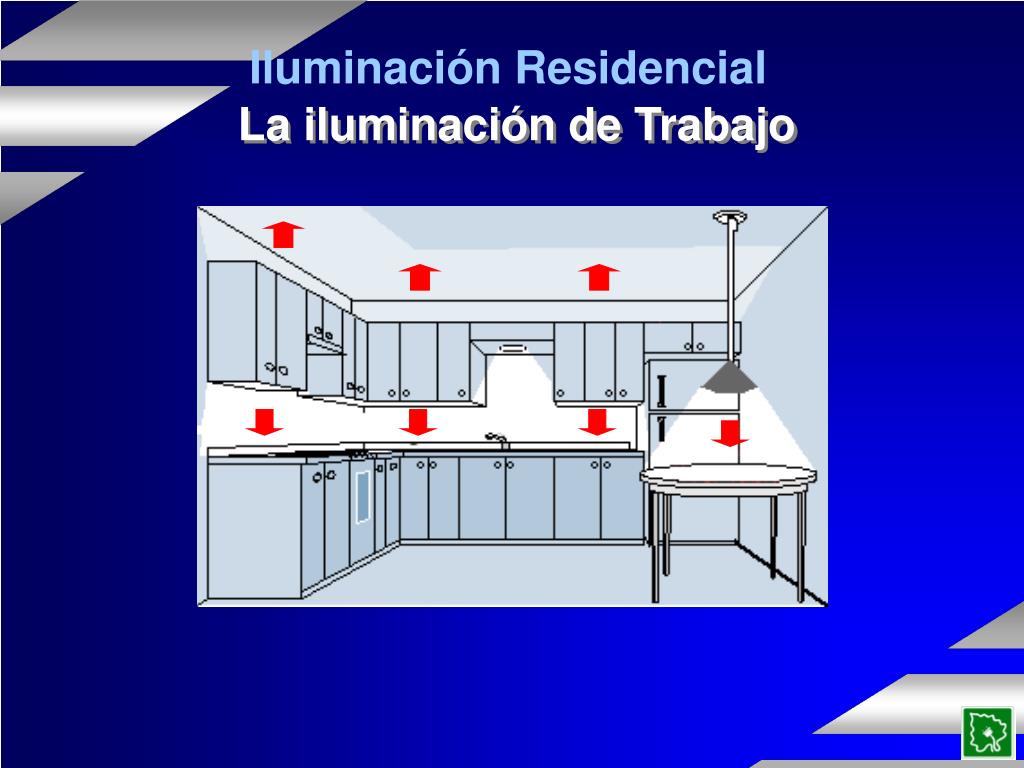

  29. Iluminación Residencial La iluminación de Trabajo

  30. Iluminación Residencial La iluminación de Trabajo

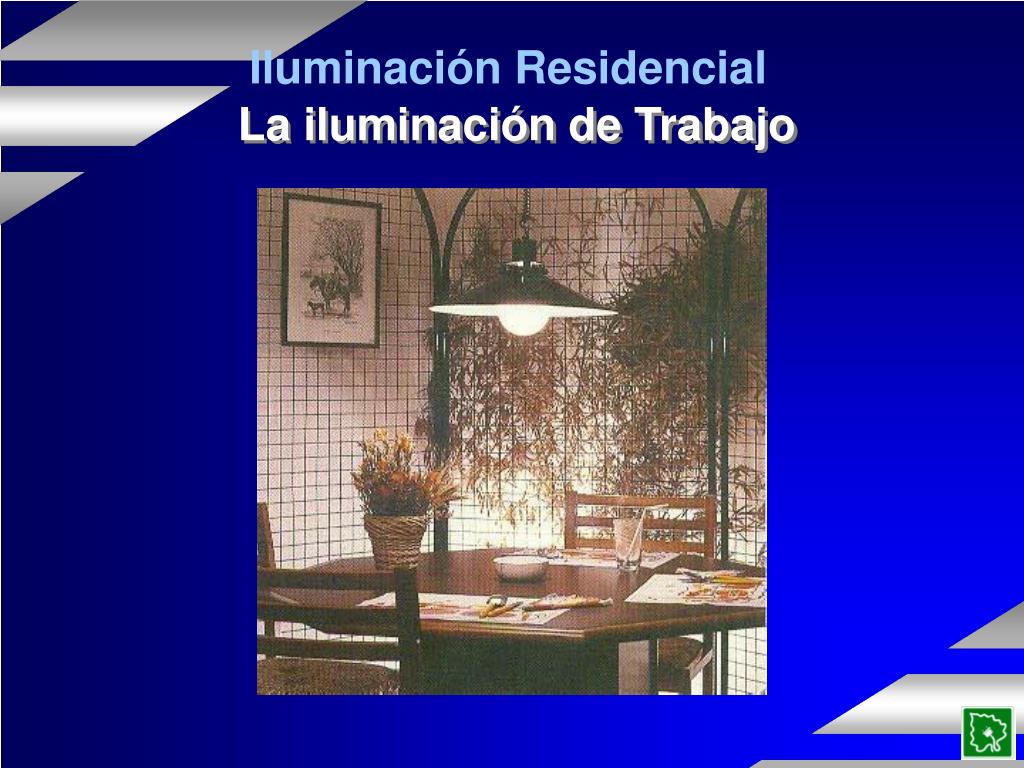

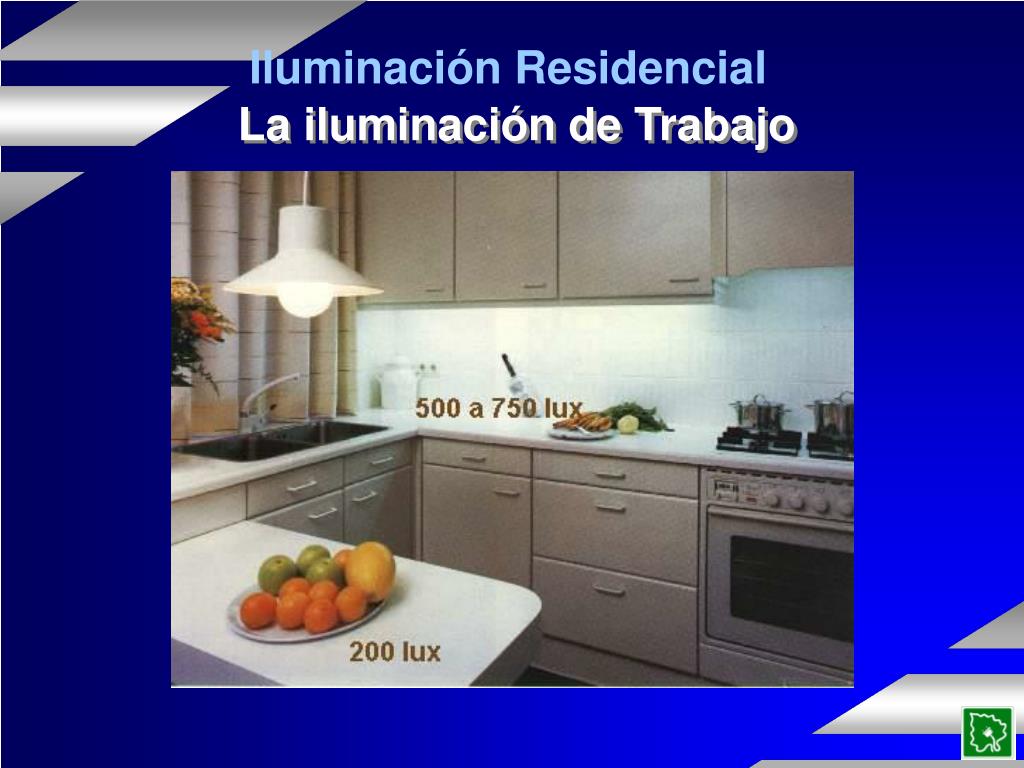

  31. Iluminación Residencial La iluminación de Trabajo

  32. Iluminación Residencial Criterios de Diseño La iluminación de Acento

  33. Iluminación Residencial La iluminación de Acento

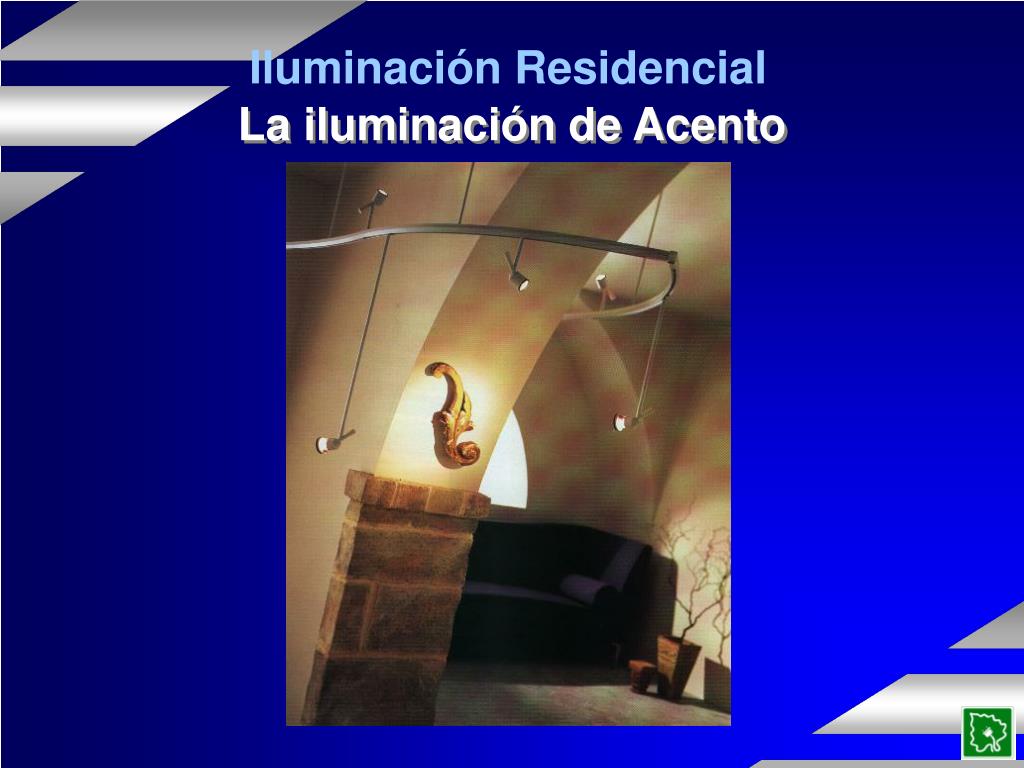

  34. Iluminación Residencial La iluminación de Acento

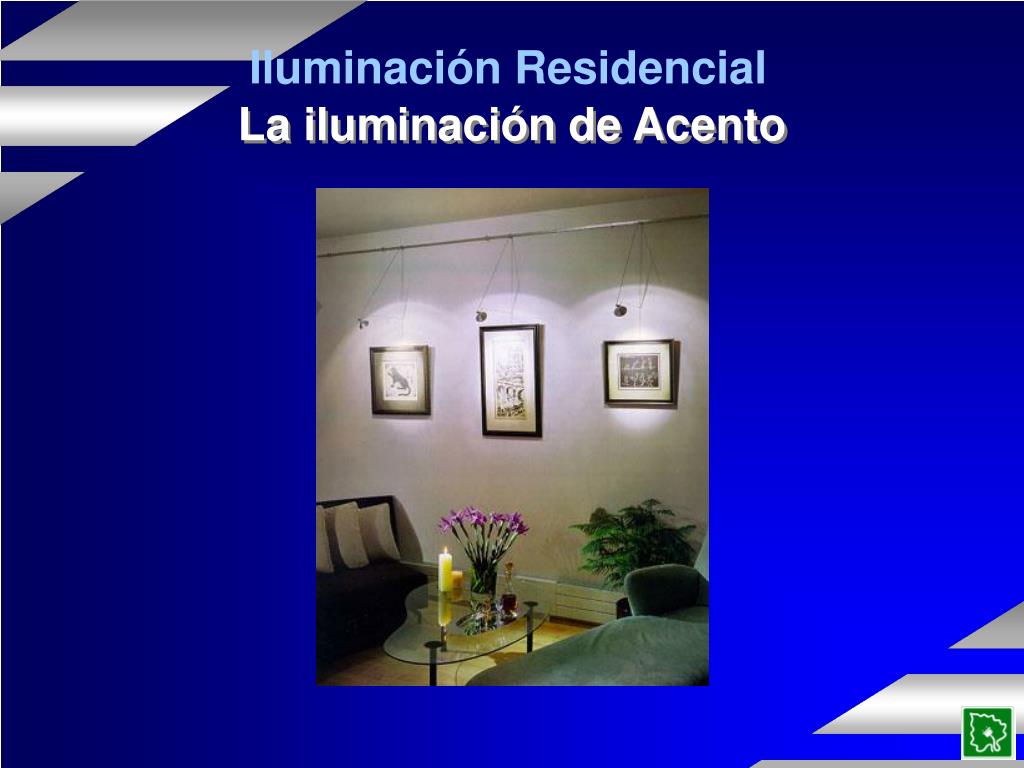

  35. Iluminación Residencial La iluminación de Acento

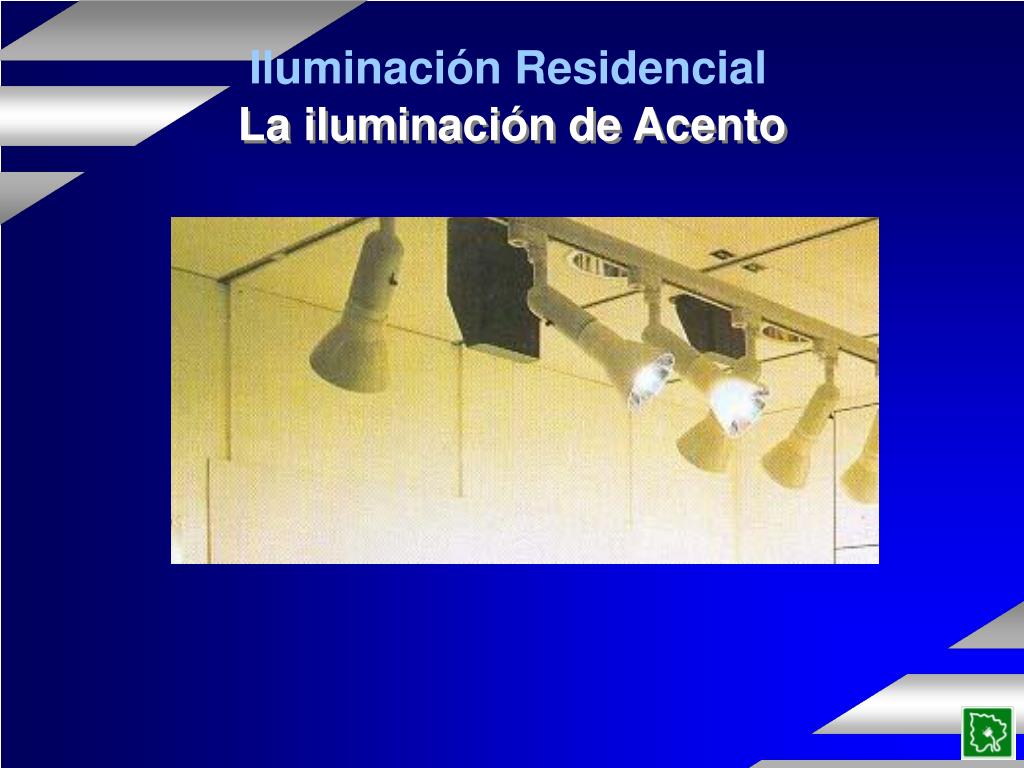

  36. Iluminación Residencial La iluminación de Acento

  37. Iluminación Residencial La iluminación de Acento

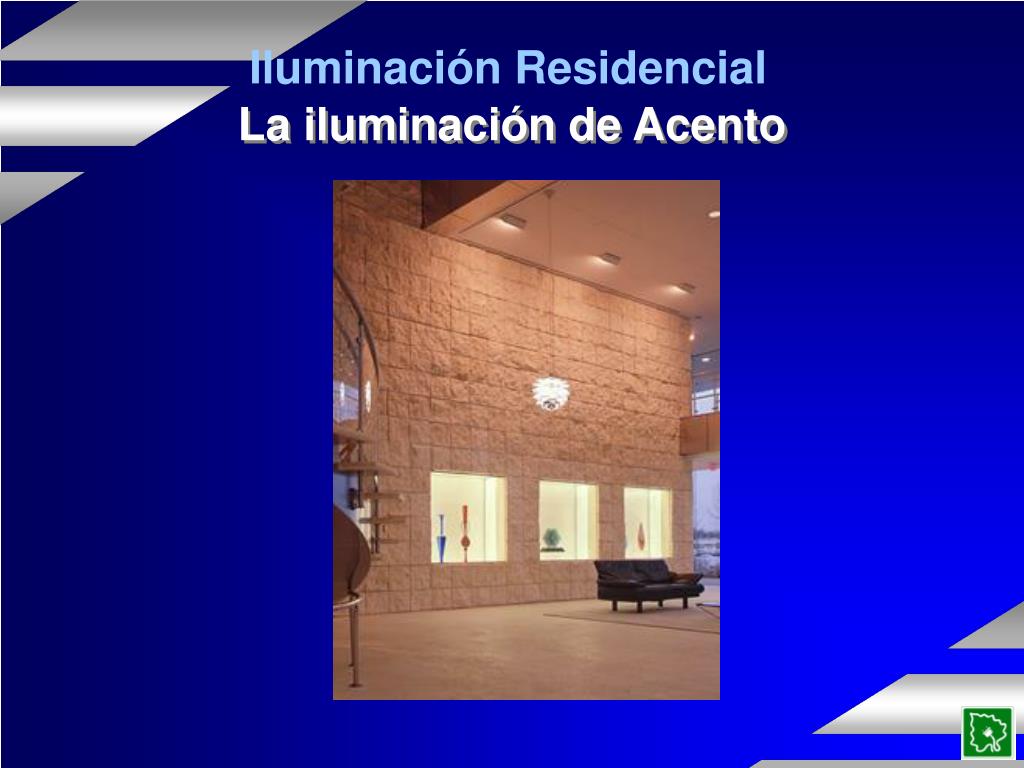

  38. Iluminación Residencial La iluminación de Acento

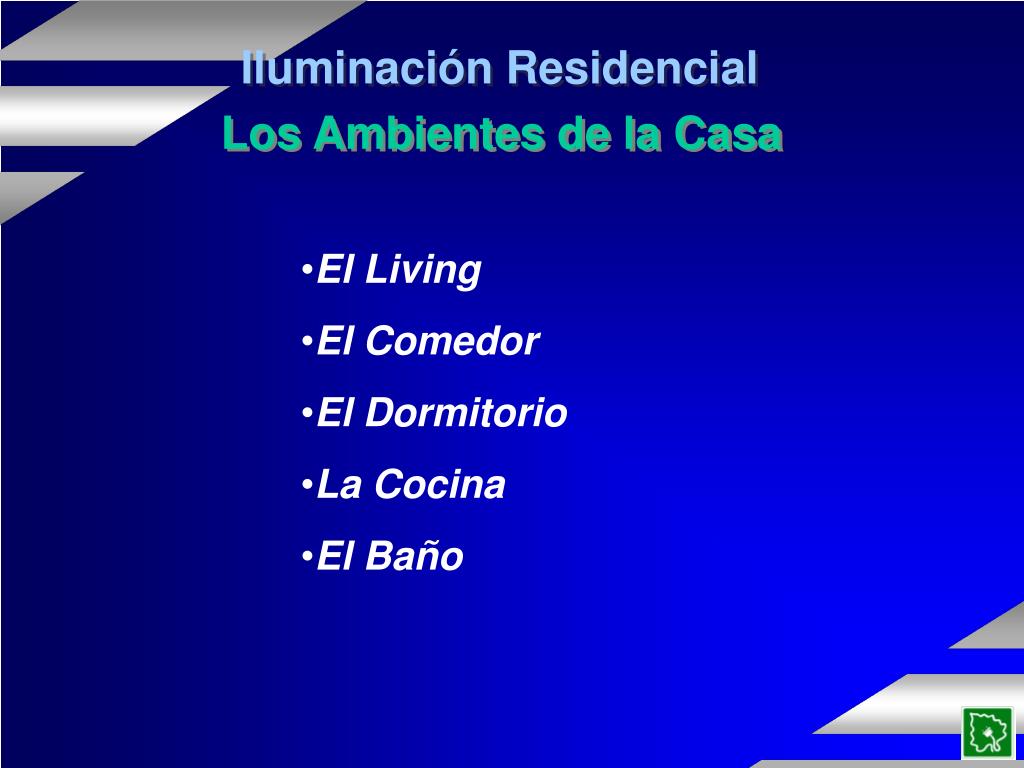

  39. Iluminación Residencial Los Ambientes de la Casa • El Living • El Comedor • El Dormitorio • La Cocina • El Baño

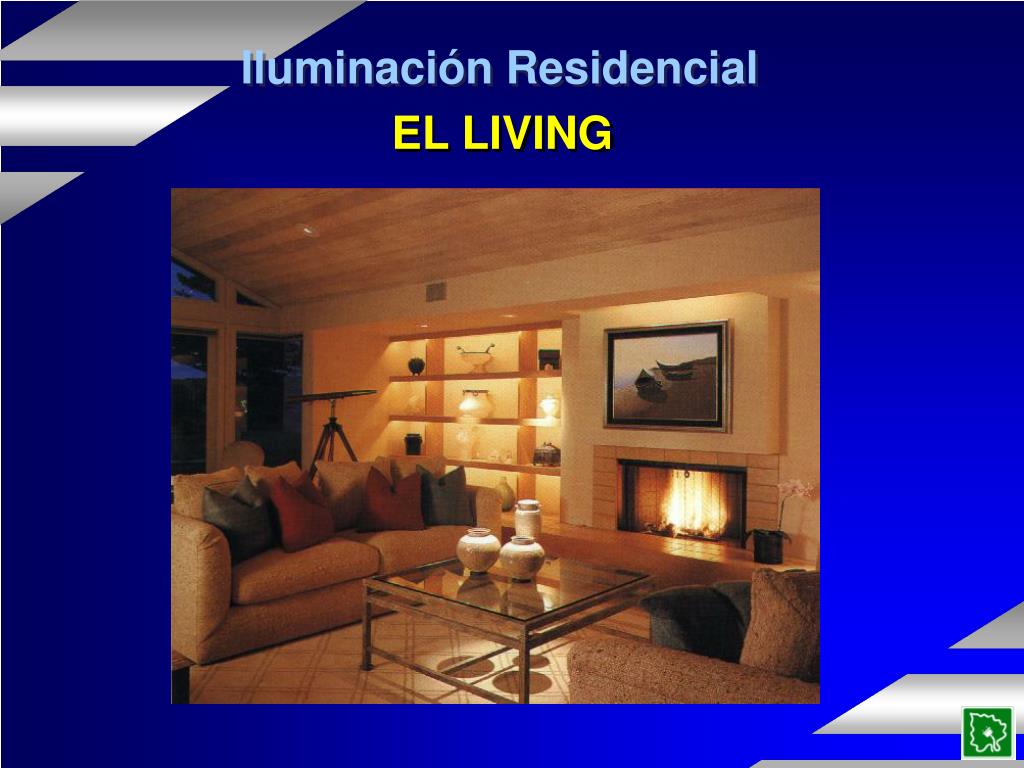

  40. Iluminación Residencial EL LIVING

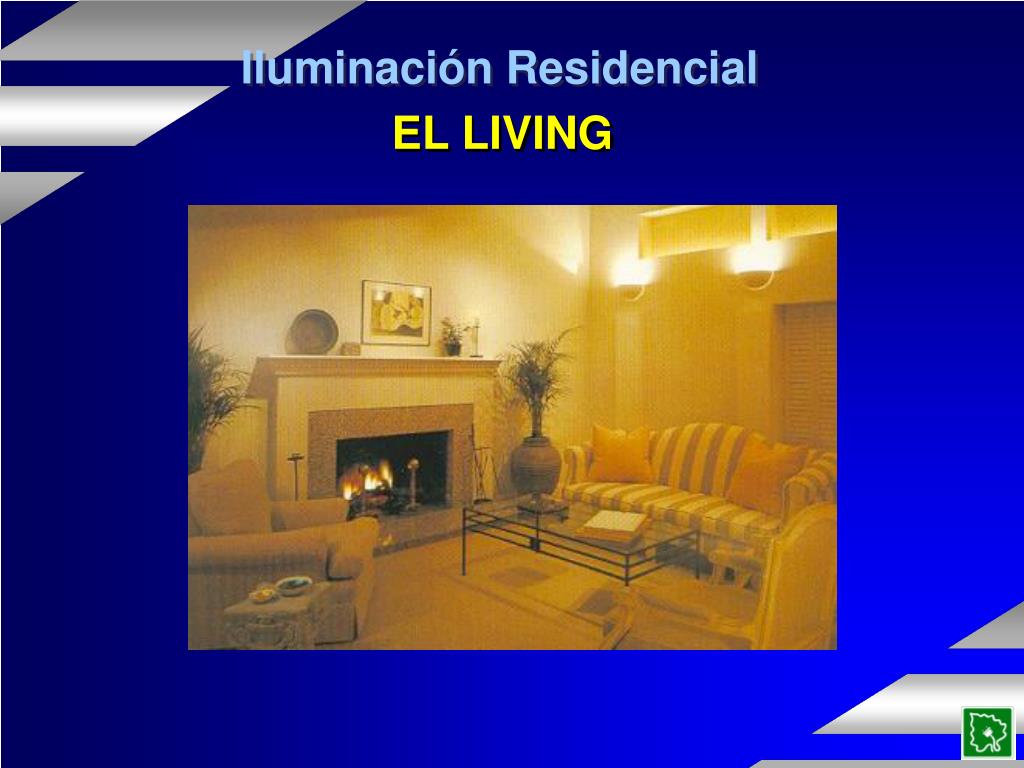

  41. Iluminación Residencial EL LIVING

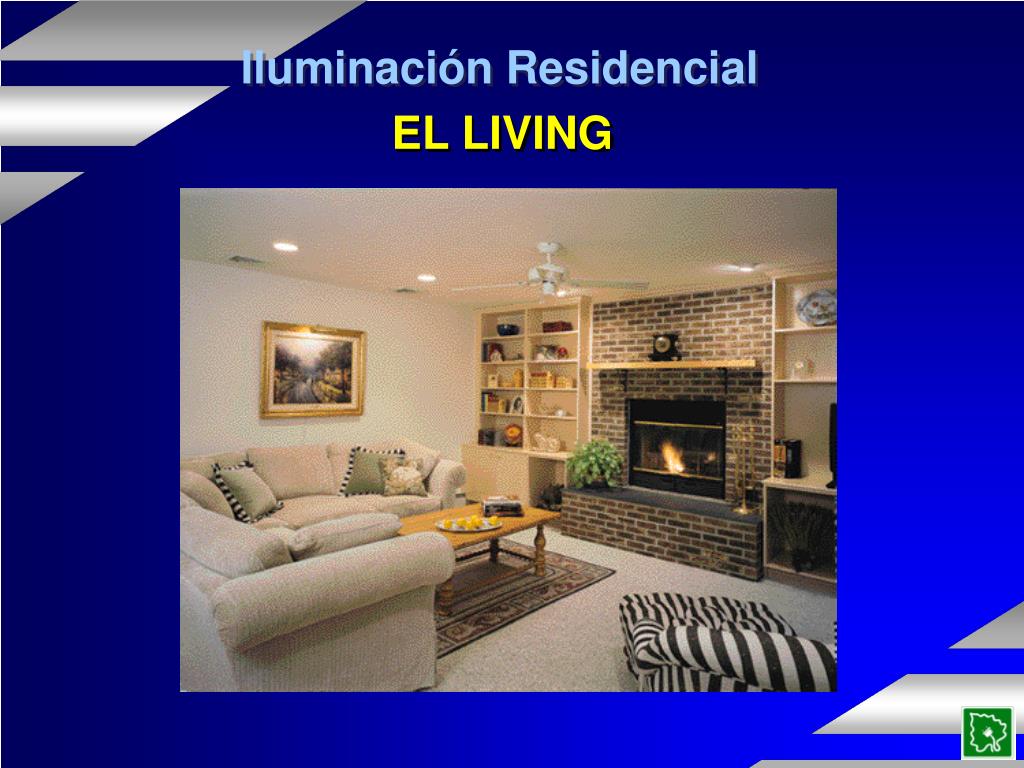

  42. Iluminación Residencial EL LIVING

  43. Iluminación Residencial EL COMEDOR

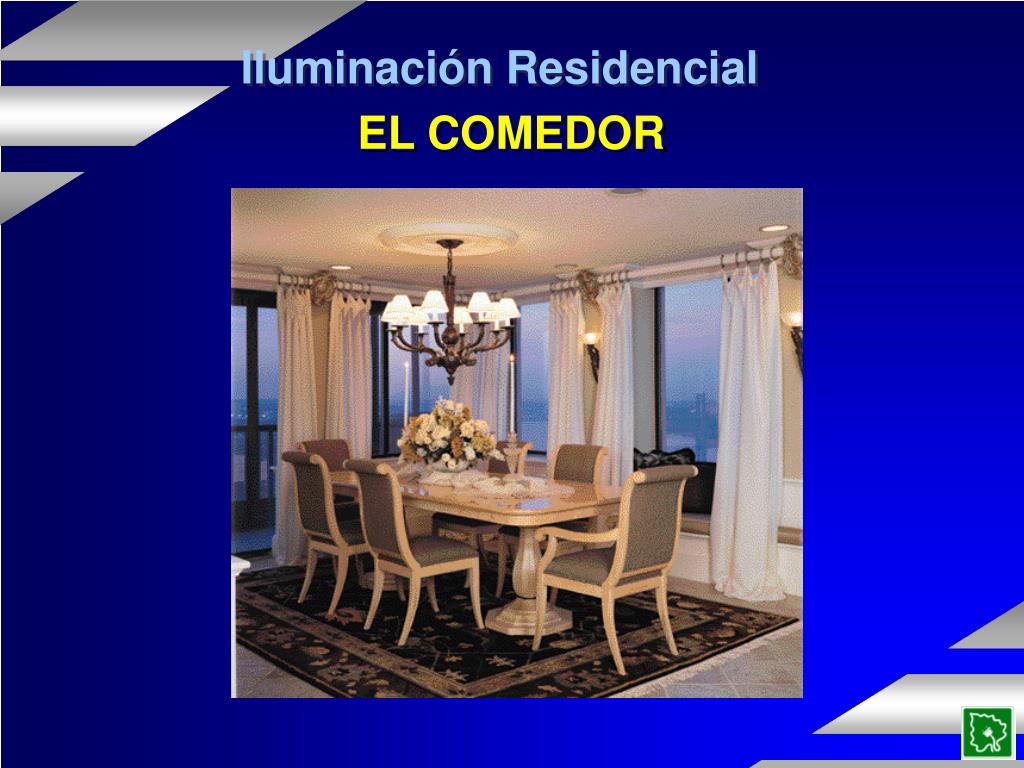

  44. Iluminación Residencial EL COMEDOR

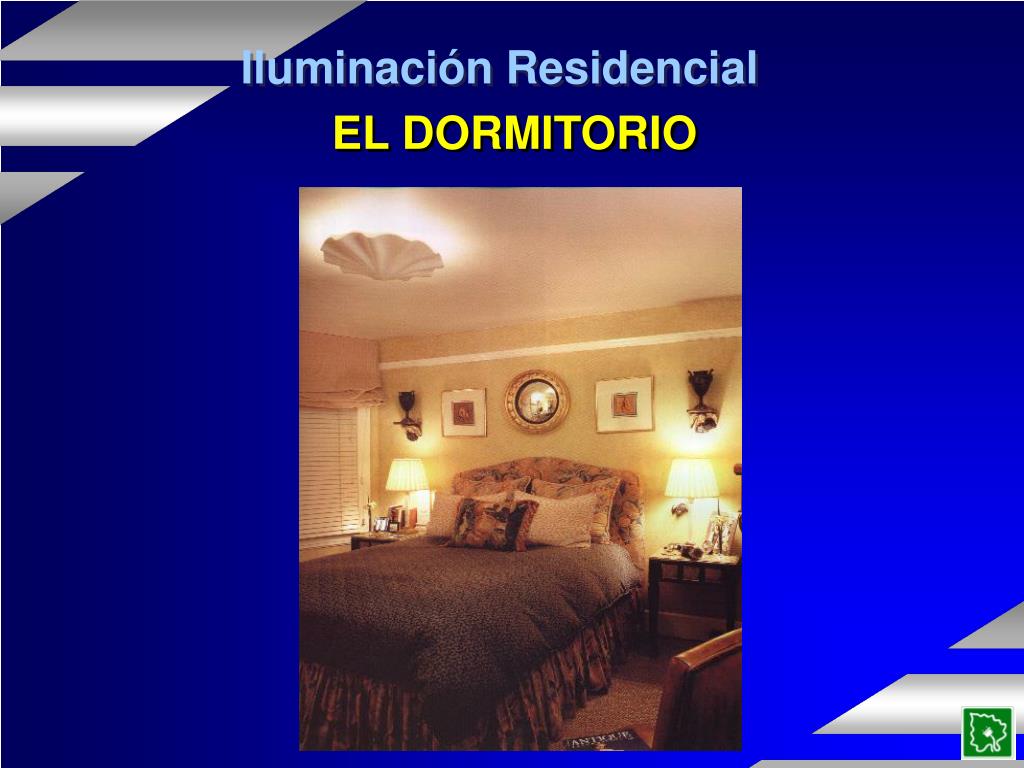

  45. Iluminación Residencial EL DORMITORIO

  46. Iluminación Residencial EL DORMITORIO

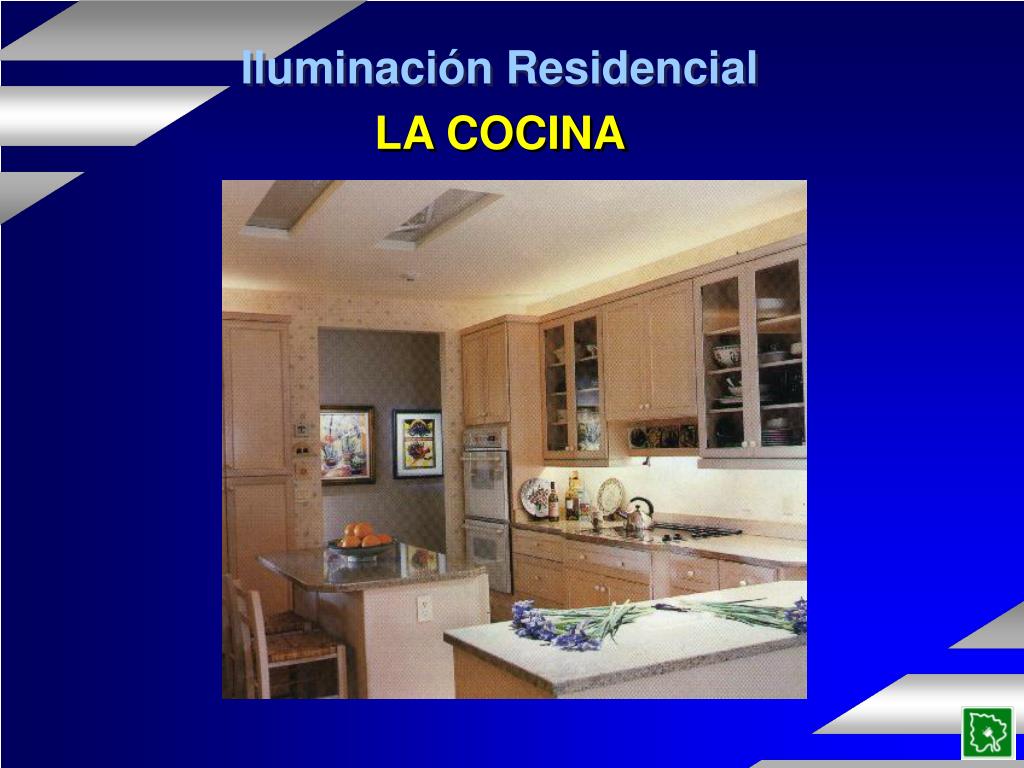

  47. Iluminación Residencial LA COCINA

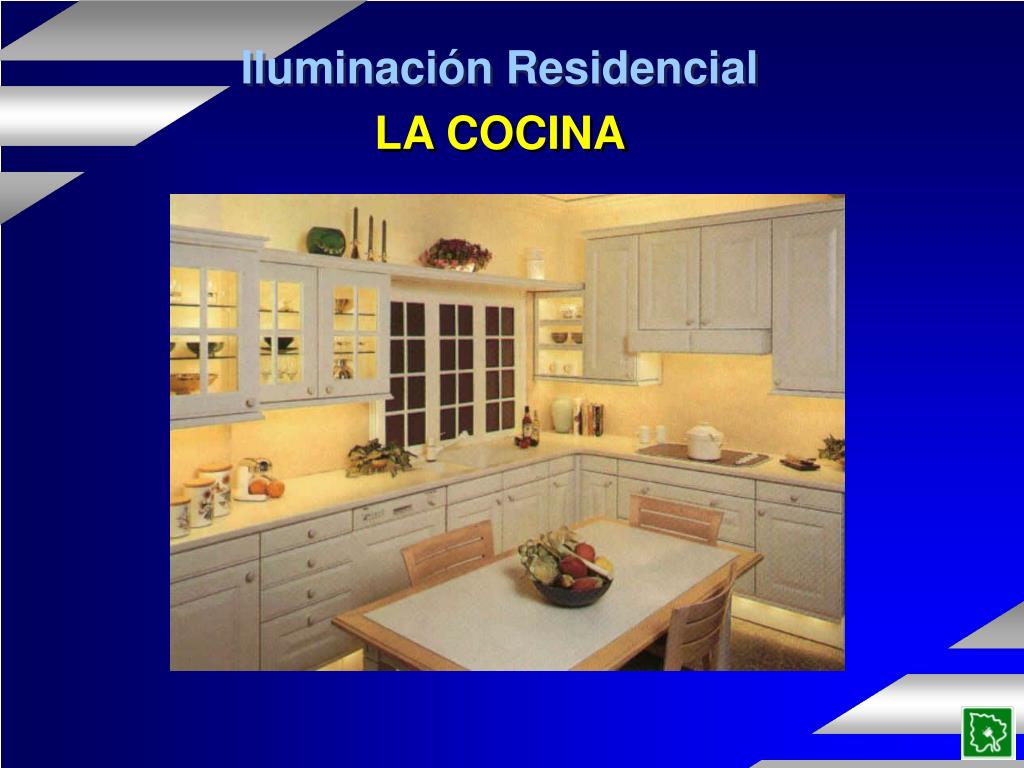

  48. Iluminación Residencial LA COCINA

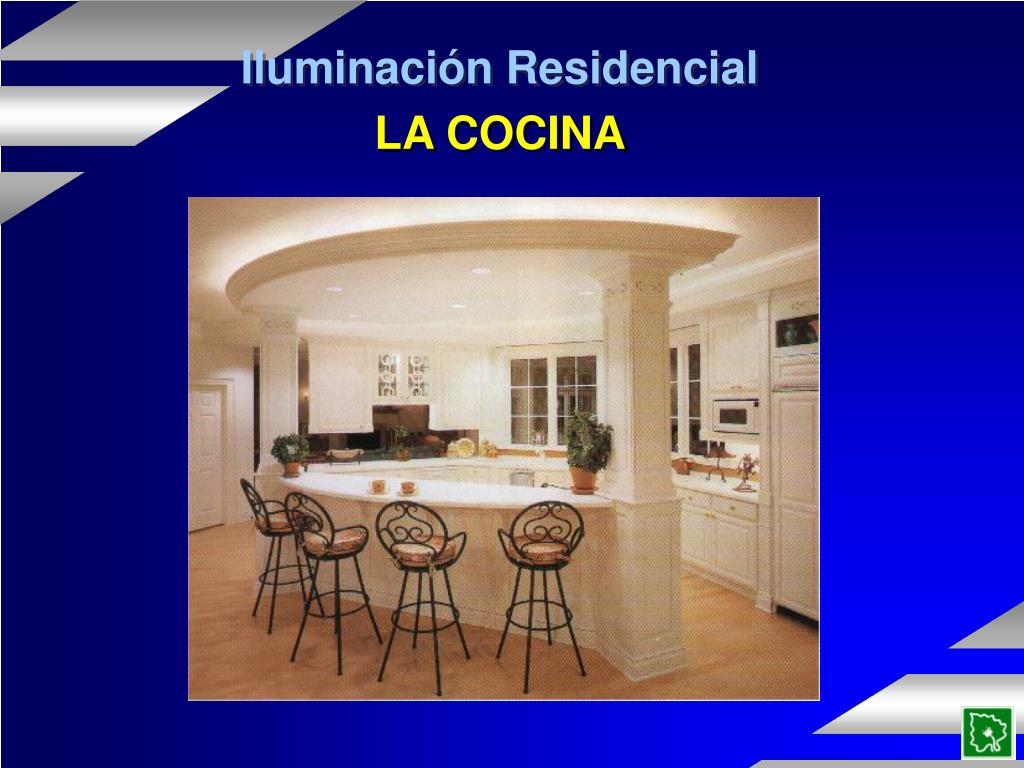

  49. Iluminación Residencial LA COCINA

  50. Iluminación Residencial EL BAÑO
