  1. Ligação e Programação Nível Básico Hebert hebert@tecvoz.com.br

  2. Características da central de alarme NX-8 Central de GE-NX4 Zonas Físicas: 4 duplicáveis a 8 Expansão de zonas com fio e sem fio: 8 máx Partições: 1 Dispositivos no barramento: 8 teclados e 1 Módulo Telefones: 3 Pgm: 2 Zona para Incêndio: 1 Independente Corrente de Saída: 1,5A Máx

  3. Esquema de instalação física T AC AC R R1 AUX1 T1 TERRA SIREN SIREN – Sirene do painel – capacidade até 1Amp AUX1 – Saída PGM Terra – Aterramento AC – Entrada e retorno de linha telefônica T1/T/R/R1 – Entrada e retorno de linha telefônica

  4. Esquema de instalação física Z4 COM DATA AUX2 POS COM SMOKE + COM COM – Comum do painel Smoke– Zona para incêndio AUX2 – Saída PGM 2 DATA/COM/POS – Barramento de dados (Teclados e módulos) Z4 – Zona 4

  5. Esquema de instalação física Zona Simples

  6. Esquema de instalação física Zona com tamper

  7. Esquema de instalação física Zona Duplicada Z5 Zona Alta 6.98K (5-8) Z1 Zona Baixa 3.74K (1-4)

  8. Teclado NX-1508E Armado – Informa quando o sistema esta armado Pronto – Informa quando o sistema esta pronto para armar. Imediato – Informa quando o sistema esta armado Energizado – Informa quando o sistema esta energizado pela rede AC Fogo – Informa um alarme de incêndio ou problema no sensor de incêndio Serviço – Informa erros no sistema, falha de bateria, de comunicação, nos módulos e etc.

  9. Teclado NX-1508E Estado – Ativa a função STAY quando o painel estiver armado. Bip de Zona – Ativa o Bip de porta, dingdong (Chime) Sair – Usado para desarmar através de senha, e usado para sair da programação. Desvio – Ativa a Anulação de zona (Bypass) Cancelar – Ativa o cancelamento de um auto-arme. (Para essa função funcionar deve ser habilitada na programação).

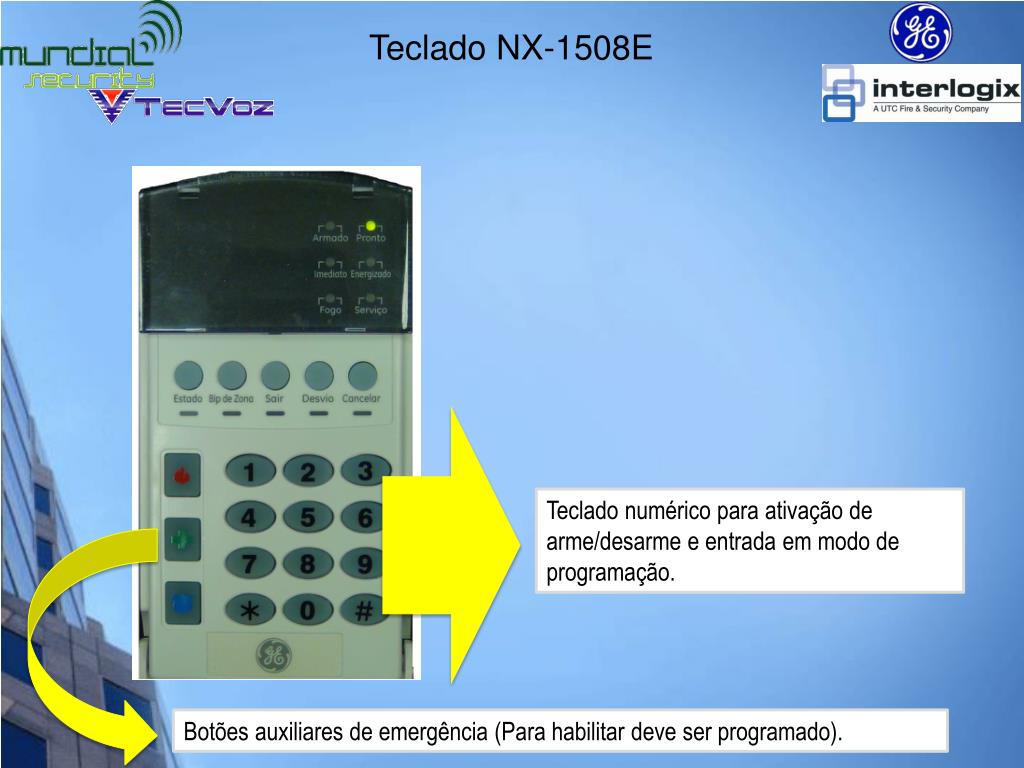

  10. Teclado NX-1508E Teclado numérico para ativação de arme/desarme e entrada em modo de programação. Botões auxiliares de emergência (Para habilitar deve ser programado).

  11. Programação Entrando em modo de programação *8 + 9713 + 0# *8 Entra em modo de programação 9713 Senha de instalador 0 Id device a ser programado # Tem a função de Enter e Exit

  12. Programação Formato de programação ID Device a ser programado = É o dispositivo a ser programado. A central de alarme é sempre device 0 Localidade = São os menus onde programamos Seguimento = São os sub-menus das Localidades

  13. Programação Entrando em modo de programação Ex: Digite no teclado *8 + 9713 + 0# + 0# + 3* + 3* + 5* + 5* + 1* + 0* + 1* + 0* + # Seguimento 1,2,3,4,5,6,7 e 8. Sempre que alterar o valor de um seg pressione * para salvar e pular para o próximo seg. Usamos o # para entrar e sair. Entrando na Localidade 0, onde programamos o número de telefone1 Entrando em modo de programação, cod. de instalador+ ID da central

  14. Teclado NX-1508E Entrando em modo de programação Quando está em modo de programação e a central solicitará o ID do Device a ser programado. O led Serviço ficará piscando. Logo após o ID do Deviceser informado a central, o led Armado ficará acesso aguardando que uma localização seja informada.

  15. Entrando na Programação via teclado LED NX-1508E * + 8 + 9713 (Código de instalador) O led Serviço ficará piscando

  16. Reset de Fábrica *8+9713+0#910# Pressione o botão sair 2 vezes e aguarde 12 segundos até o led serviço apagar.

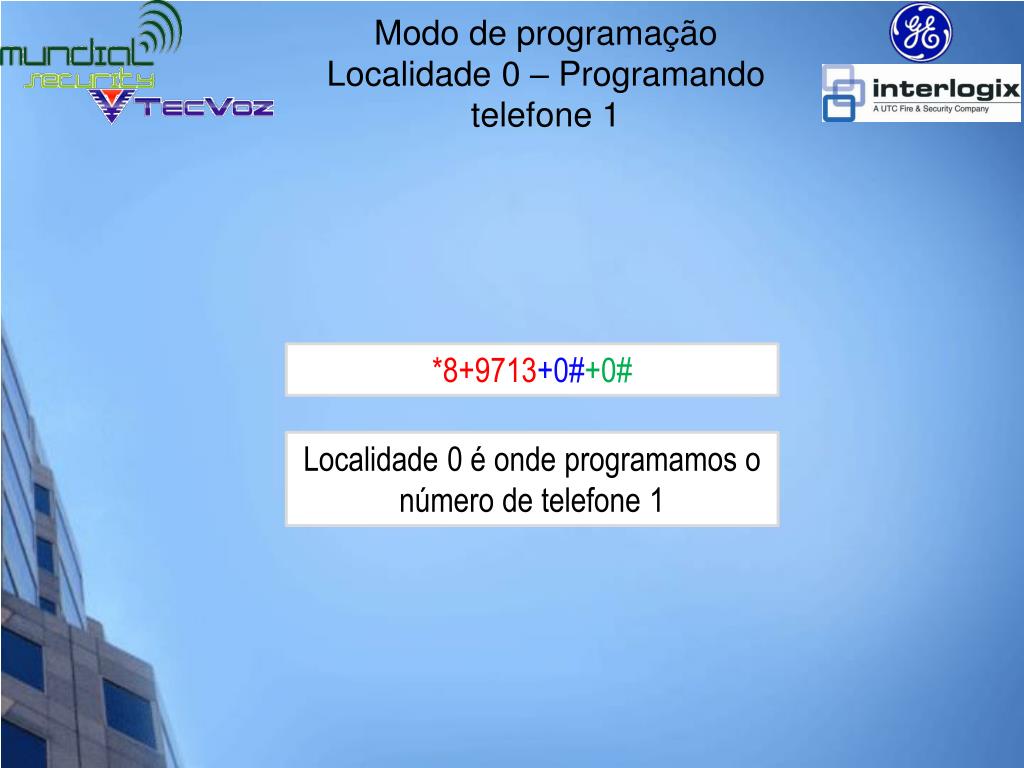

  17. Modo de programação Localidade 0 – Programando telefone 1 *8+9713+0#+0# Localidade 0 é onde programamos o número de telefone 1

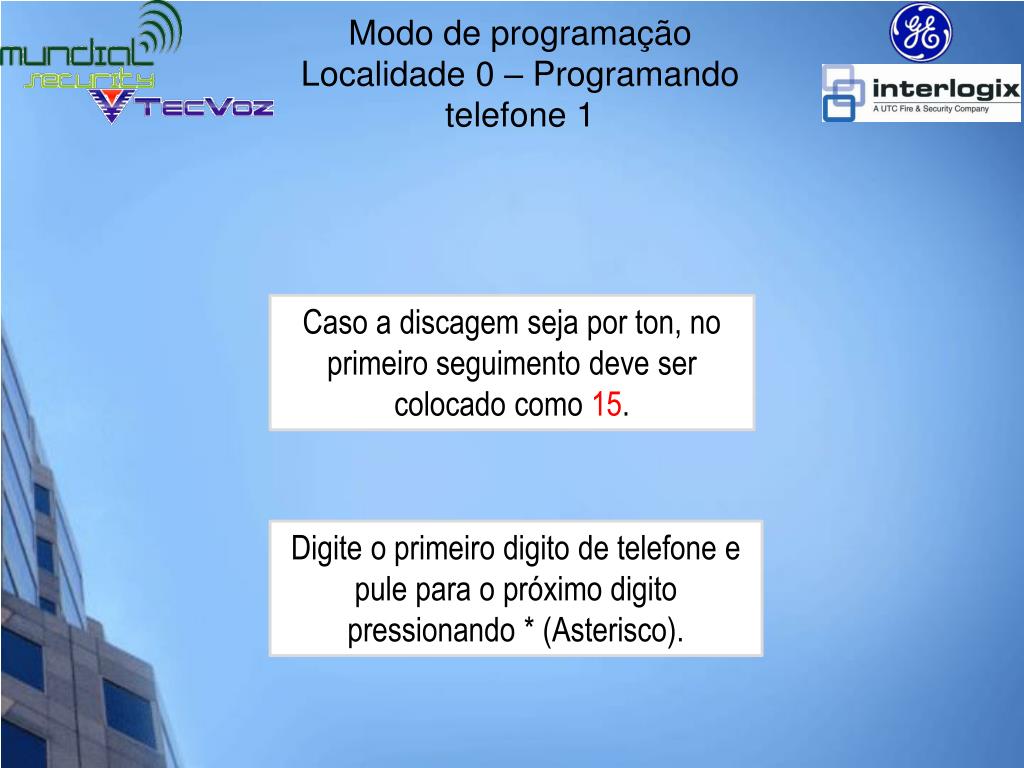

  18. Modo de programação Localidade 0 – Programando telefone 1 Caso a discagem seja por ton, no primeiro seguimento deve ser colocado como 15. Digite o primeiro digito de telefone e pule para o próximo digito pressionando * (Asterisco).

  19. Modo de programação Localidade 0 – Programando telefone 1 Exemplo: *8+9713+0#0#15*5*6*4*1*1*6*1*8*# Telefone 1: Discagem por ton para 56411618

  20. Modo de programação Localidade 1 – Programando a conta para telefone 1 *8+9713+0#1#2*5*3*0*# Conta para Telefone 1: 2530

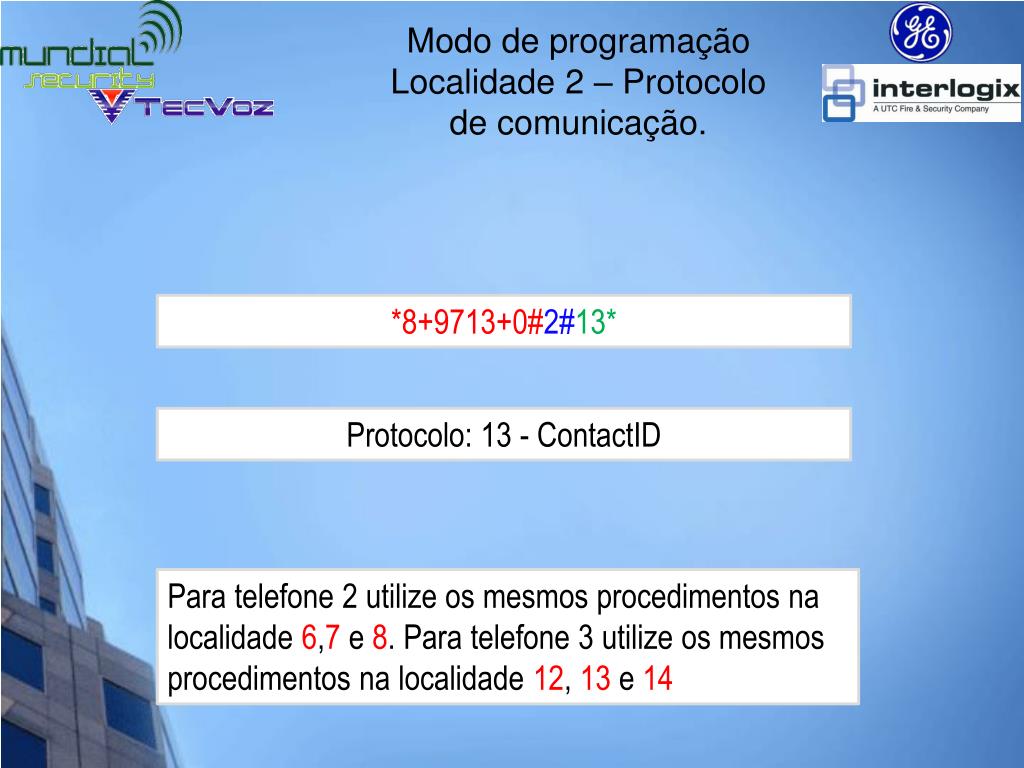

  21. Modo de programação Localidade 2 – Protocolo de comunicação. *8+9713+0#2#13* Protocolo: 13 - ContactID Para telefone 2 utilize os mesmos procedimentos na localidade 6,7 e 8. Para telefone 3 utilize os mesmos procedimentos na localidade 12, 13 e 14

  22. Tipo de zona – Zona 1 a 8 *8+9713+0#25#3*6*6*11*# Cada seg equivale a uma zona, seg1 = Z1 /seg2 = Z2 ........seg8 = Z8

  23. Duplicação de zonas *8+9713+0#37#****2*# Para duplicar as zonas utilizamos apenas o seg5 por isto usamos 04 vezes * para chegar até este seguimento. _ 2 _ _ _ _ _ _ Perceba que no teclado o led 2 ficará acesso.

  24. Adicionando Usuário Não é necessário estar em modo de programação para adicionar usuários. Pressione *+5 + Código Mestre (1234)

  25. Adicionando Usuário Digite o número de usuário com 2 algarismos Exemplo: 02 Em seguida digite a senha ou a nova senha do usuário de 4 dígitos.

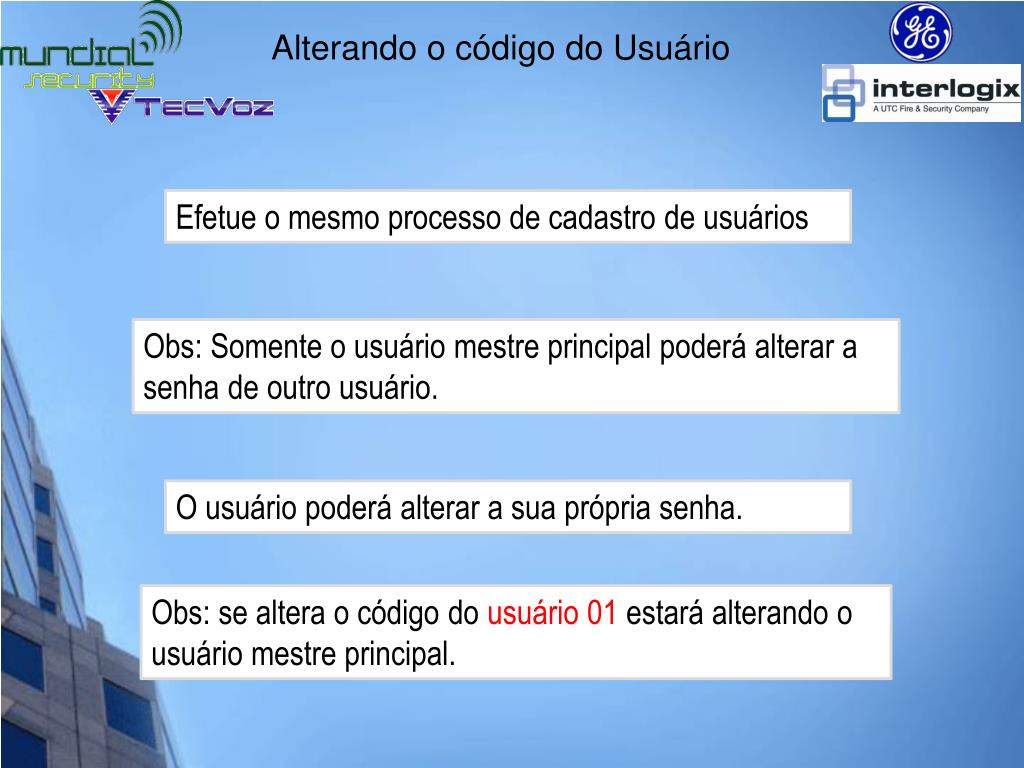

  26. Alterando o código do Usuário Efetue o mesmo processo de cadastro de usuários Obs: Somente o usuário mestre principal poderá alterar a senha de outro usuário. O usuário poderá alterar a sua própria senha. Obs: se altera o código do usuário 01 estará alterando o usuário mestre principal.

  27. Permissões de usuário Pressione * + 6 +Código Mestre (1234) Digite o número do usuário de 2 dígitos.

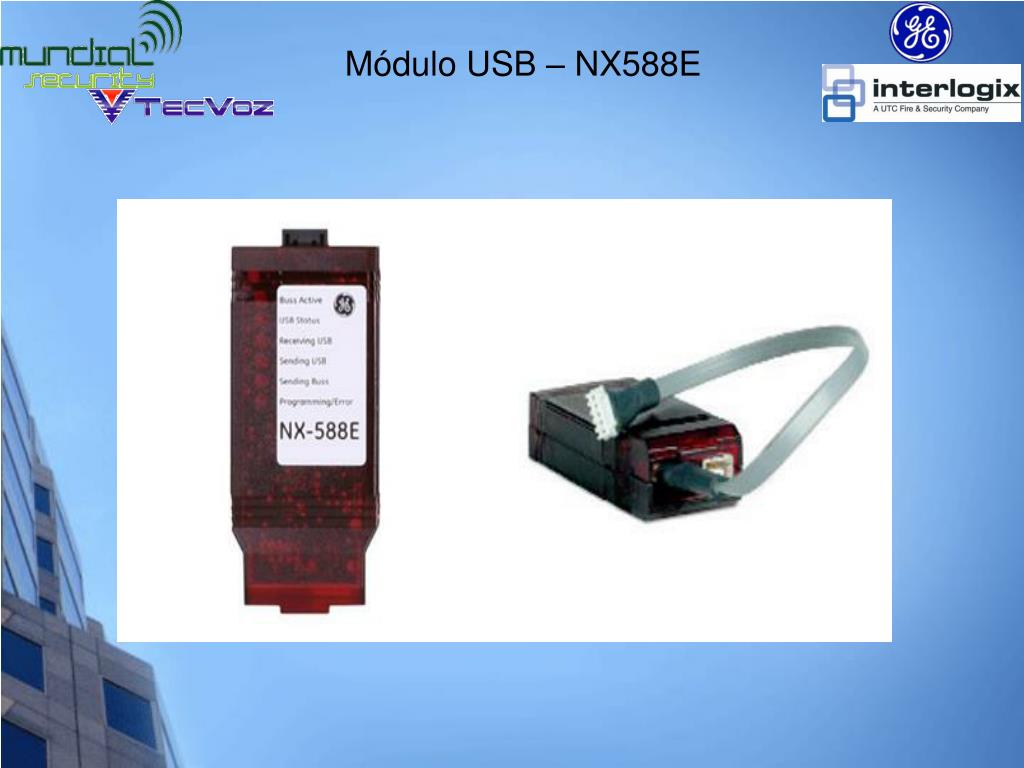

  28. Módulo USB – NX588E

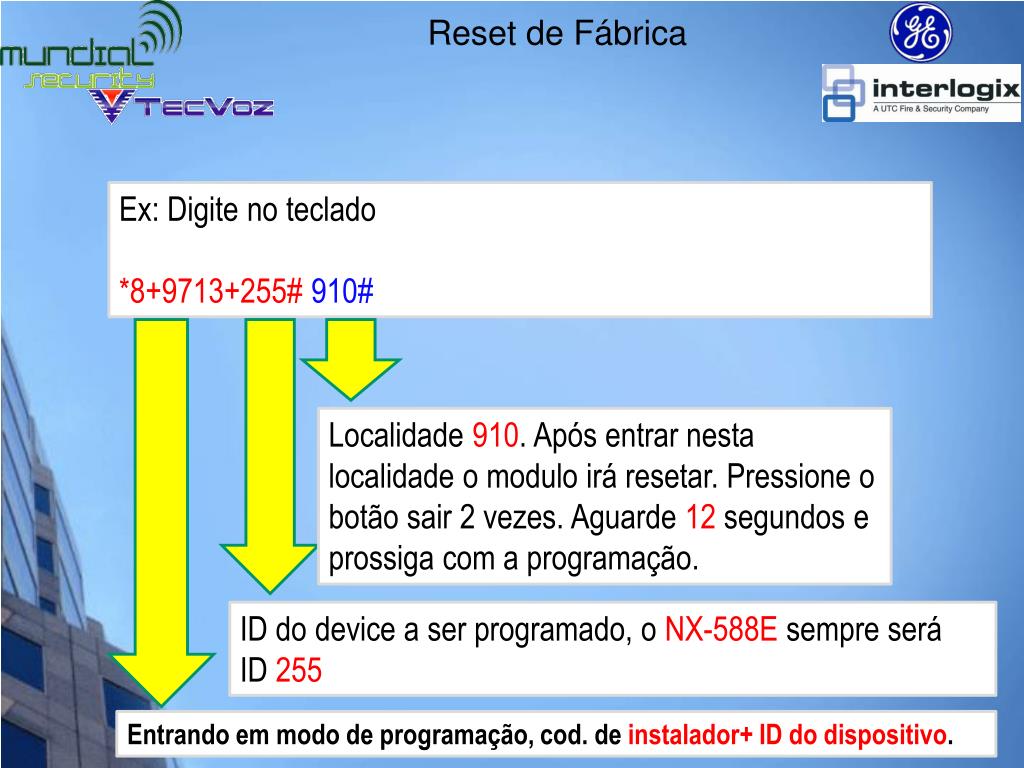

  29. Reset de Fábrica Ex: Digite no teclado *8+9713+255# 910# Localidade 910. Após entrar nesta localidade o modulo irá resetar. Pressione o botão sair 2 vezes. Aguarde 12 segundos e prossiga com a programação. ID do device a ser programado, o NX-588E sempre será ID 255 Entrando em modo de programação, cod. de instalador+ ID do dispositivo.

  30. Entrando na Programação Ex: Digite no teclado *8 + 9713 + 255#0#1*1*# Seguimento 1 e 2 Seg1= 1 Fará um download da central Seg1= 2 Fará um upload da central Seg2 = Selecione o perfil de 1 a 4. Entrando na Localidade 0, onde faremos o download e upload da central. Entrando em modo de programação, cod. de instalador+ ID do dispositivo.

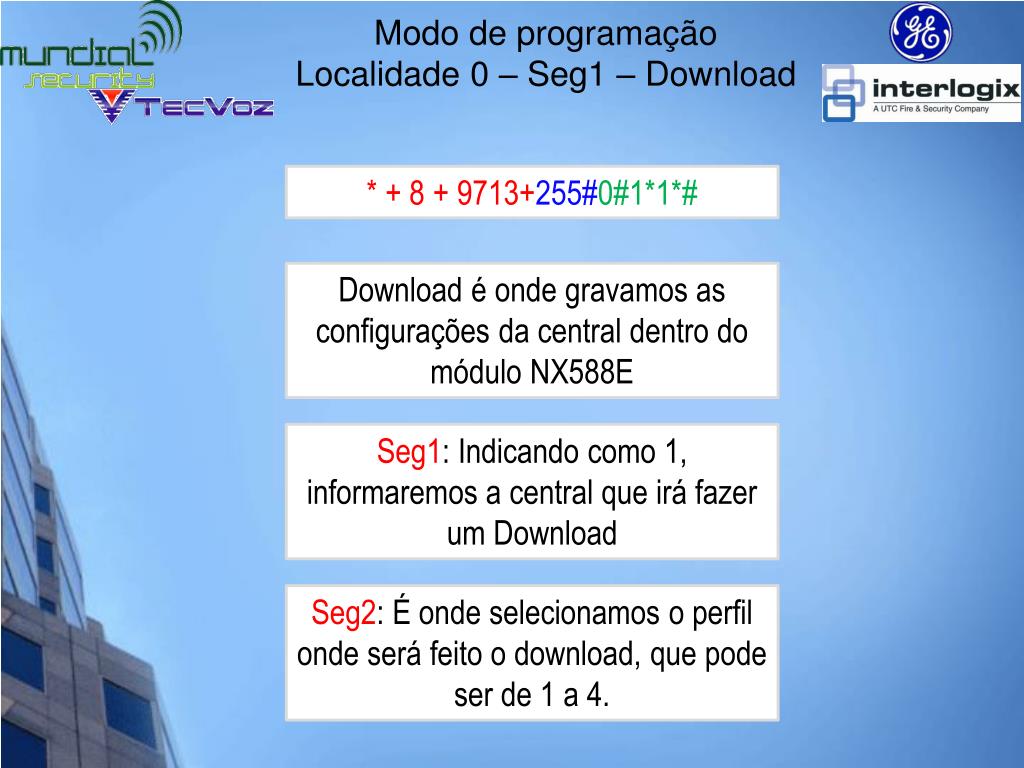

  31. Modo de programação Localidade 0 – Seg1 – Download * + 8 + 9713+255#0#1*1*# Download é onde gravamos as configurações da central dentro do módulo NX588E Seg1: Indicando como 1, informaremos a central que irá fazer um Download Seg2: É onde selecionamos o perfil onde será feito o download, que pode ser de 1 a 4.

  32. Modo de programação Localidade 0 – Seg1 – Upload * + 8 + 9713+255#0#2*1*# Download é onde gravamos as configurações da central dentro do módulo NX588E Seg1: Indicando como 2, informaremos a central que irá fazer um Upload Seg2: É onde selecionamos o perfil onde será feito o Upload, que pode ser de 1 a 4.

  33. Resumo Sequência para Importar a programação: *8+9713+255#0#1*1* (Perfis 1 a 4) Sequência para Exportar a programação: *8+9713+255#0#2*1* (Perfis 1 a 4)
