  1. Unidad 5: Interfaces e Interconexión

  2. Temario • Interfaces Analógicas • Interfaces Digitales • Interconexión • Servicios API 2004

  3. FXS PBX FXO PSTN Interfaces Analógicas • Troncales Análogas • Una conexión de voz por troncal • FXS (Foreign eXchange Subscriber) • Interface usada para conectar un teléfono o un Fax analógico • Provee Tono de marcar, energía, voltaje de Ring • Implementada con conectores RJ-11 • FXO (Foreign eXchange Office) • Interface usadas en la conexión hacia la PSTN (CO) • Provee indicación on-hook/off-hook • No se requieren tarjetas especiales en el lado de la planta telefónica ya que puedo usar troncales o extensiones API 2004

  4. FXS FXS FXS FXS Línea Urbana/Anexo PBX PBX FXO Interfaz de Línea Urbana Interfaz de Anexos Interfaz de Anexos Interfaz de Anexos FXO Interfaz de Línea Urbana Anexo 201 Interfaz de Anexos Anexo 101 API 2004

  5. E&M Tie Lines (Ear & Mouth - Oido y Boca) • Interface telefónica para conexión entre centrales • Nombre derivado de los hilos E: Ear (Recibe), M: Mouth (Transmite) para señalización: cuelgue, descuelgue, etc • Interface Troncal - Troncal • Análoga, antigua y con muchas variantes (compleja) • La cantidad de hilos varía entre 4 y 8 dependiendo del tipo de interface: I, II, III, IV y V. • Dos o cuatro hilos para señalización y dos o cuatro hilos para la voz API 2004

  6. E&M Tie Lines • La señalización se transporte en 2 hilos independientes de los que utiliza la voz, que a su vez puede emplear 2 o cuatro hilos • Se utiliza en enlaces entre centrales • Emplea generalmente conectores RJ-45 • La PBX origina la señal M y acepta la E API 2004

  7. E&M PBX PBX Interfaz E&M Interfaz E&M Interfaz de Internos Interfaz de Internos Anexo 201 Anexo 101 API 2004

  8. Interfaces Digitales

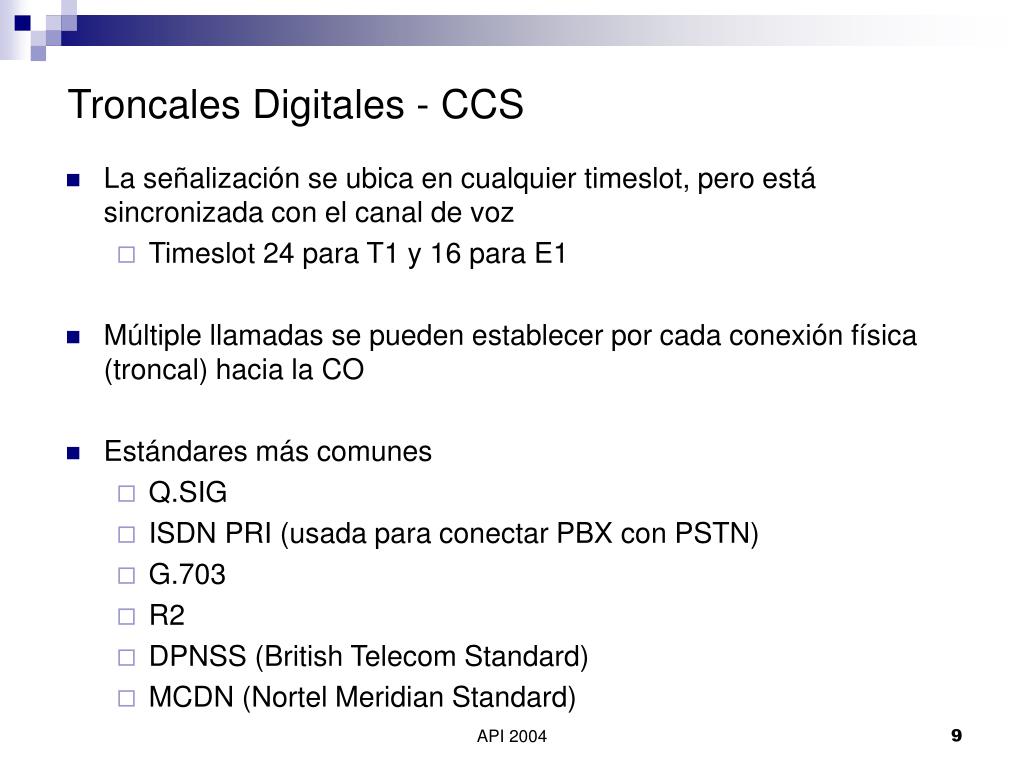

  9. Troncales Digitales - CCS • La señalización se ubica en cualquier timeslot, pero está sincronizada con el canal de voz • Timeslot 24 para T1 y 16 para E1 • Múltiple llamadas se pueden establecer por cada conexión física (troncal) hacia la CO • Estándares más comunes • Q.SIG • ISDN PRI (usada para conectar PBX con PSTN) • G.703 • R2 • DPNSS (British Telecom Standard) • MCDN (Nortel Meridian Standard) API 2004

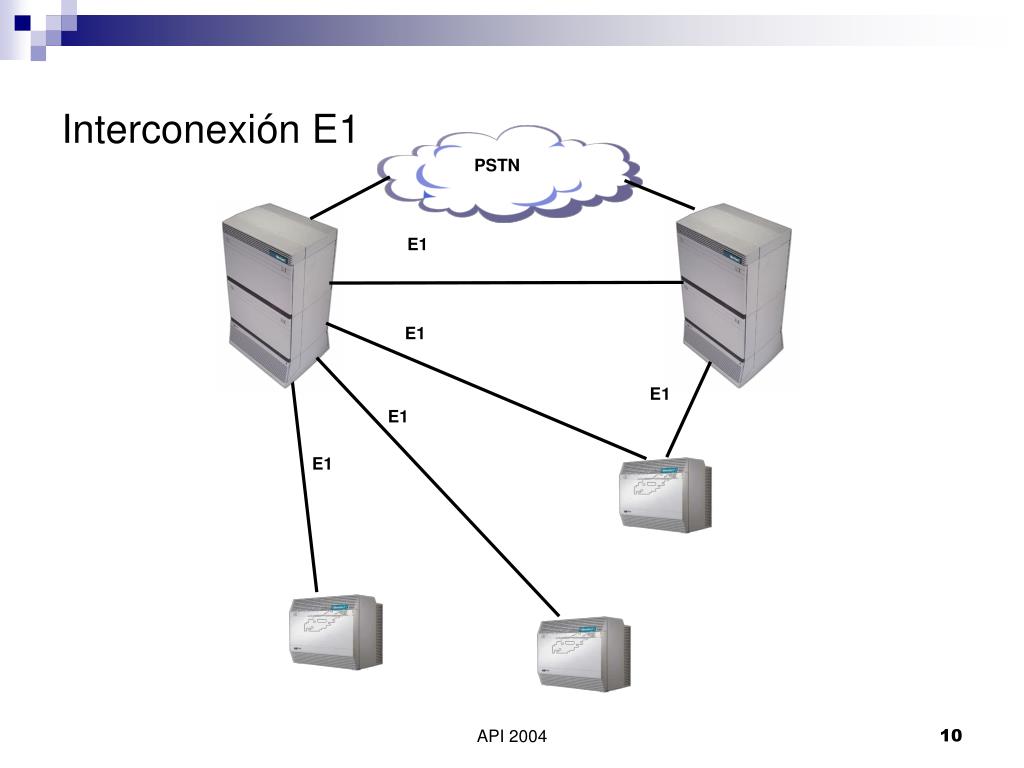

  10. PSTN E1 E1 E1 E1 E1 Interconexión E1 API 2004

  11. Interfaces G.703 para E1/T1 • Recomendación del ITU-T, para interconexión de componentes de red digitales (secciones digitales, equipos multiplex, conmutadores) y para enlaces digitales internacionales • Es la mas comúnmente utilizada para dispositivos de comunicación de voz, tales como PBX y sistemas de transmisión de telefonía • Acceso a un canal digital E1 o superior • La recomendación G.703 tiene principal aplicación en interfaces a 64, 1.544, 6.312, 8.448, 32.604, 34.368, 97.728, 139.264, 155.520 Kbit/s y también en interfaces sincrónicas a 2.048 Kbit/s • Define el aspecto eléctrico y funcional de la interface • Utiliza dos señales en los dos sentidos: • información • reloj API 2004

  12. Interfaces G.703 para E1/T1 • T1 / E1: Provee canales telefónicos a través enlaces digitales típicamente con señalización CAS • T-1 combina 23 canales de de voz 64 Kb/s + 1 Señalización • Desplegados en EE.UU.. y Japón • E-1 combina 30 canales de voz de 64 Kb/s + 1 Señalización (16) + 1 Sincronismo (0) • Típicamente usa 4 hilos o dos coaxiales • La interfaz consta entonces de sólo 2 “conductores”: • par coaxial • par simétrico (sólo disponible a 2.048 Mbps). • Resuelve el problema de alta densidad de canales en el sitio central API 2004

  13. ISDN PRI • Servicio digital en jerarquía T1 o E1 • 1 D-Channel 64Kb/s for signalling • 23 B-Channels 64Kb/s for data (US + Japan) • 30 B-Channels 64Kbps for data • ISDN BRI (Basic Rate Interface) • 2 B-Channels 64Kbps for data • 1 D-Channel 16Kbps for signalling API 2004

  14. Señalizacion R2 • Señalización europea, para canales digitales, desarrollada en los 60’s. R1 es Americana • Existen variantes de R2, lo que dificulta su implementación • Generalmente se utiliza como una tecnología de canal asociado (CAS) • La señalización de registro se envia por tonos en el canal de Audio • Mediante un protocolo preestablecido se intercambia información entre origen y destino. • Se combinan 6 frecuencas para formar 15 señales diferentes API 2004

  15. QSIG (Líneas digitales de alta velocidad) • Protocolo (estándar internacional) de señalización entre PBX y PBX basado en ISDN • No es propietario • Permite interconectar PBX de diferentes fabricantes • Permite que facilidades específicas a ciertos fabricantes puedan funcionar aunque no estén normalizadas • Una extensa lista de servicios suplementarios • QSIG e ISDN son de similar composición • Capa 3 (OSI) • Provee: • QSIG Basic Call (ETS300 171/172) • QSIG Generic Functional procedure (ETS300 239) • QSIG Protocolo para servicios suplementarios (ETS300 173/237/238 etc.) API 2004

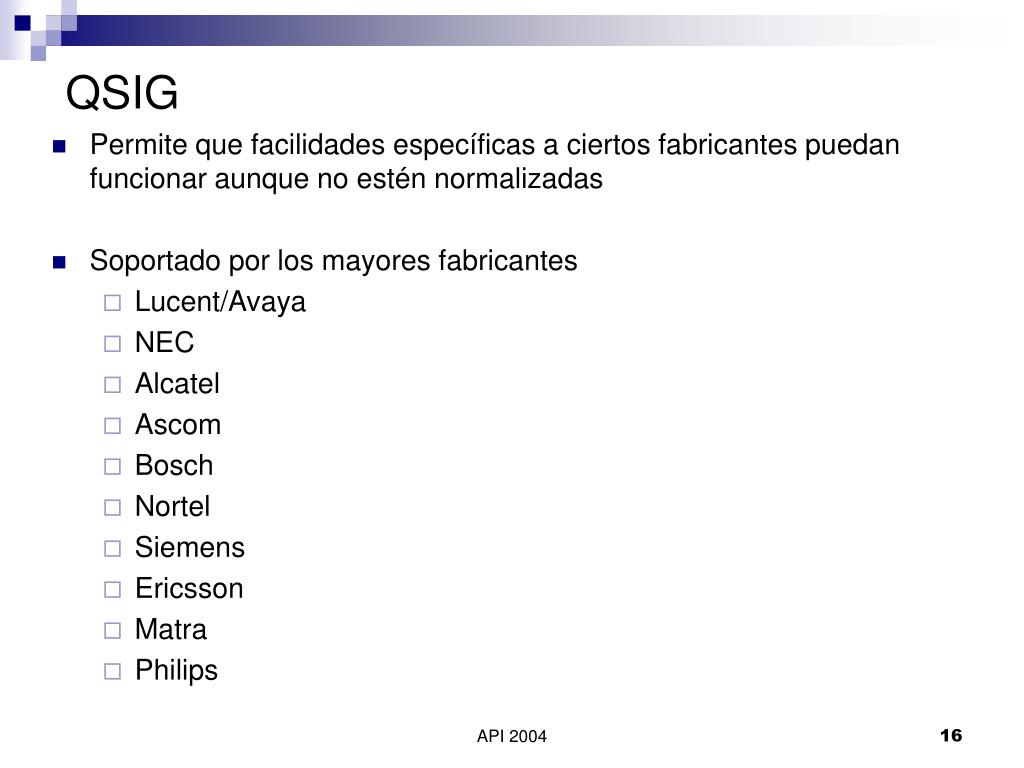

  16. QSIG • Permite que facilidades específicas a ciertos fabricantes puedan funcionar aunque no estén normalizadas • Soportado por los mayores fabricantes • Lucent/Avaya • NEC • Alcatel • Ascom • Bosch • Nortel • Siemens • Ericsson • Matra • Philips API 2004

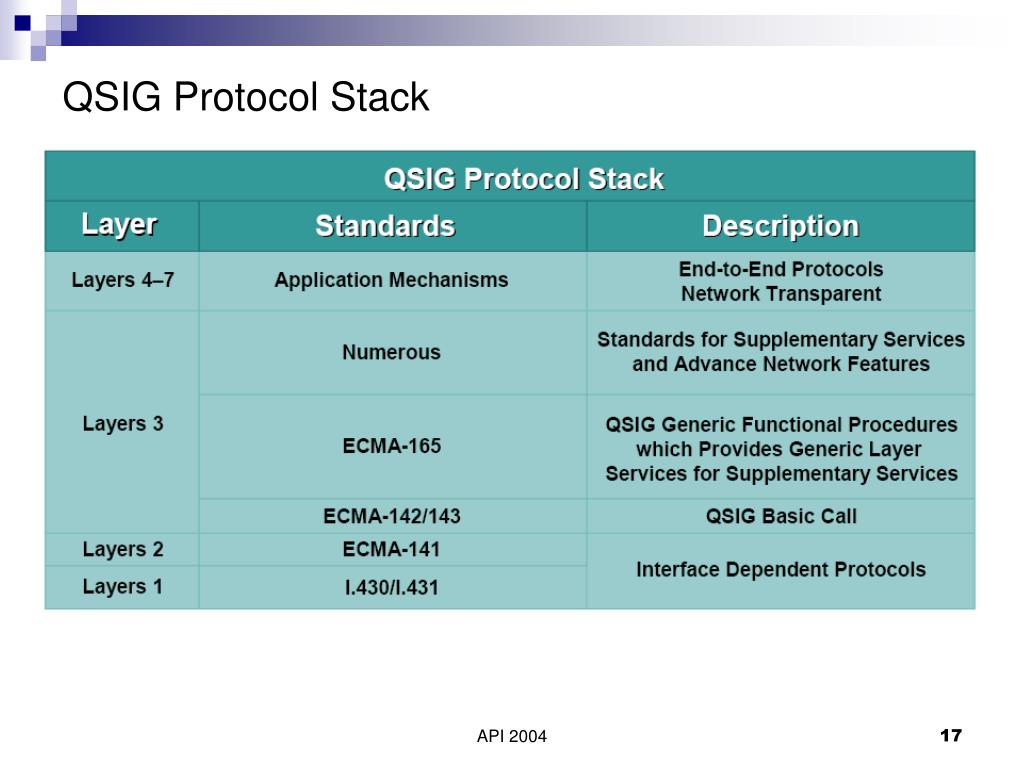

  17. QSIG Protocol Stack API 2004

  18. PBX2 PBX3 PBX1 QSIG Llamada Básica API 2004

  19. Servicios

  20. Basic Call Calling Line Identification Presentation Connected Line Identification Presentation Calling/Connected Line Identification Restriction Calling Name Identification Connected Name Identification Presentation Calling/Connected Name Identification Restriction Generic Functional Procedures Call Forwarding Unconditional Call Forwarding Busy Call Forwarding No Reply Call Deflection Path Replacement ANF Call Transfer Call Completion to Busy Subscriber Call Completion on No Reply Call Offer Do Not Disturb/Override Call Intrusion Advice of Charge, Start of Call Advice of Charge, During Call Advice of Charge, End of Call Recall CTM Incoming Call ANF CTM Location Registration Call Interception ANF Transit Counter ANF CTM Outgoing Call Handling ANF Message Waiting Indication CTM Authentication Common Information ANF Call Priority Interruption/Protection PUM Registration PUM Call Handling ANFs Call Distribution ANF Servicios Suplementarios QSIG API 2004

  21. Ejemplo: Caller ID • En líneas analógicas: • Se envia la identificación del abonado A mediante tonos DTMF antes del primer “Ring” • En líneas digitales E1 R2 • Se envia la identificación del abonado A mediante tonos R2 durante el proceso de establecimiento de la llamada • En línes digitales BRI o PRI • Se envía la identificación de A en el canal D • La información de Caller ID es presentada en los teléfonos propietarios y en el registro de llamadas API 2004

  22. Servicios ISDN • Presentación de Identificación de Línea Entrante (Calling Line Identification Presentation, CLIP) • Desvío de llamada: en ocupado, sin respuesta,o inmediato • Llamada en espera • Acceso de Marcación Directa (Direct Dialing Inwards, DDI) • Número de Suscriptor Múltiple (Multiple Subscriber Number, MSN) • Conferencia tripartita API 2004
