  1. IT für Führungskräfte Ein- und Ausgabegeräte Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK²

  2. Ein- und Ausgabegeräte - Übersicht Walchhofer Klaus Eingabe von Bildinformation/ Schnittstellen Druckausgabe/ Multifunktionale Geräte Optische Ausgabe Eingabe von Daten Ogris Barbara Scherich Victoria Pötter Katrin Walchhofer Klaus Rollenspiel: Verkaufsgespräch LCD-Flachbildschirme versus CRT-Bildschirme für den PC-Raum der Abteilung für Wirtschaftsinformatik der WU Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK²

  3. Ein- und Ausgabegeräte - Übersicht Walchhofer Klaus Eingabe von Bildinformation/ Schnittstellen Druckausgabe/ Multifunktionale Geräte Optische Ausgabe Eingabe von Daten Ogris Barbara Scherich Victoria Pötter Katrin Walchhofer Klaus Rollenspiel: Verkaufsgespräch LCD-Flachbildschirme versus CRT-Bildschirme für den PC-Raum der Abteilung für Wirtschaftsinformatik der WU Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK²

  4. Tastaturen Tastatur • Datenübertragung entweder mittels Kabel oder Infrarot möglich • Tastenerkennung durch eingebauten Mikroprozessor, der die Veränderung des Stromflusses erkennt • Zu unterscheiden sind: numerische Tastatur alphanumerische Tastatur kombinierte Tastatur überlagerte Tastatur Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

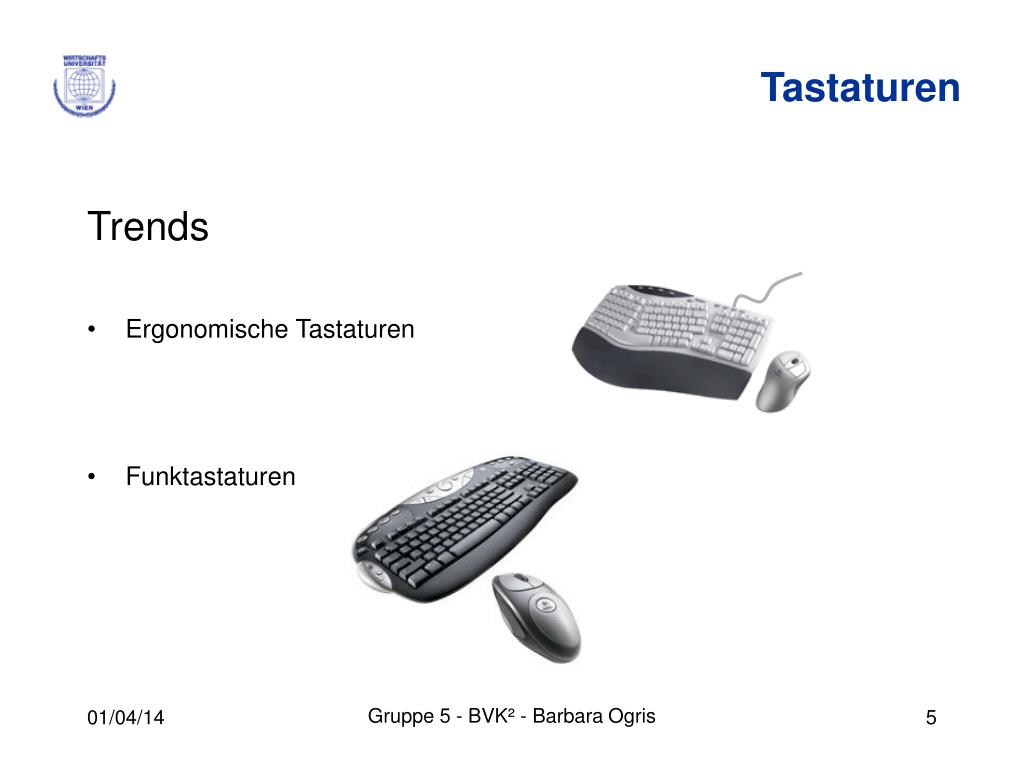

  5. Tastaturen Trends • Ergonomische Tastaturen • Funktastaturen Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  6. Tastaturen Anwendungsbereiche Chipkartentastatur für Homebanking: • Windows kompatibel • Hohe Lesesicherheit • Datenübertragung über Tastatur- schnittstelle oder RS 232 Interface Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

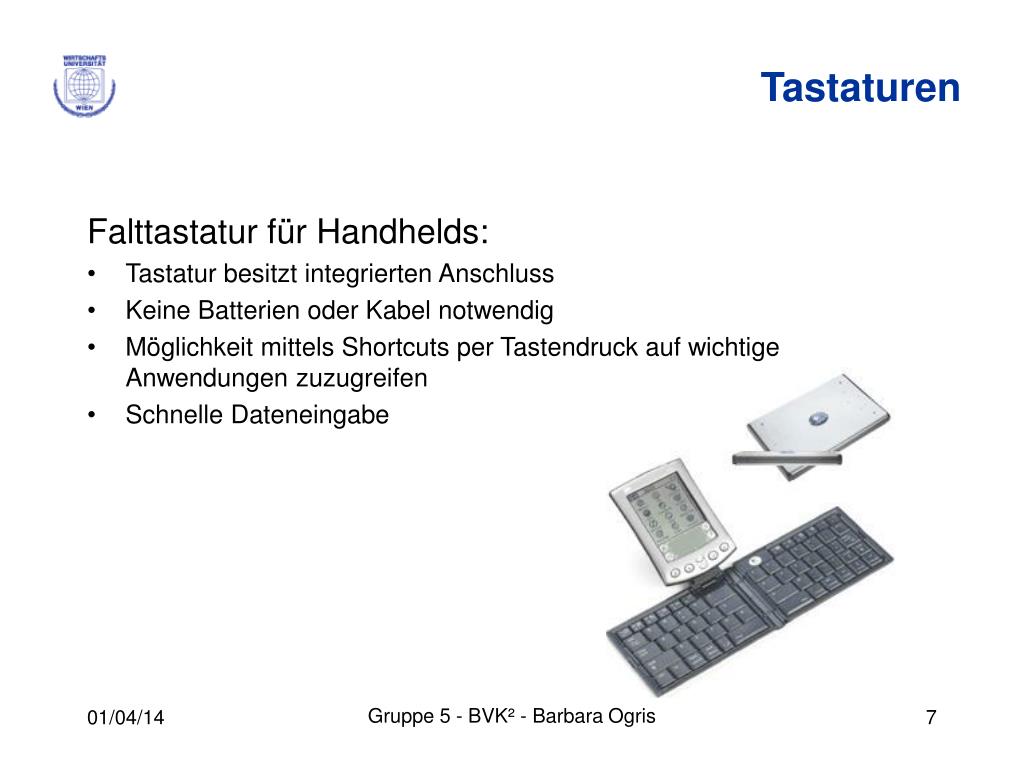

  7. Tastaturen Falttastatur für Handhelds: • Tastatur besitzt integrierten Anschluss • Keine Batterien oder Kabel notwendig • Möglichkeit mittels Shortcuts per Tastendruck auf wichtige Anwendungen zuzugreifen • Schnelle Dateneingabe Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  8. Tastaturen • Maus • Trackball • Steuerstift • Steuerfeld • (Joystick) Eingabegerätevergleich: Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

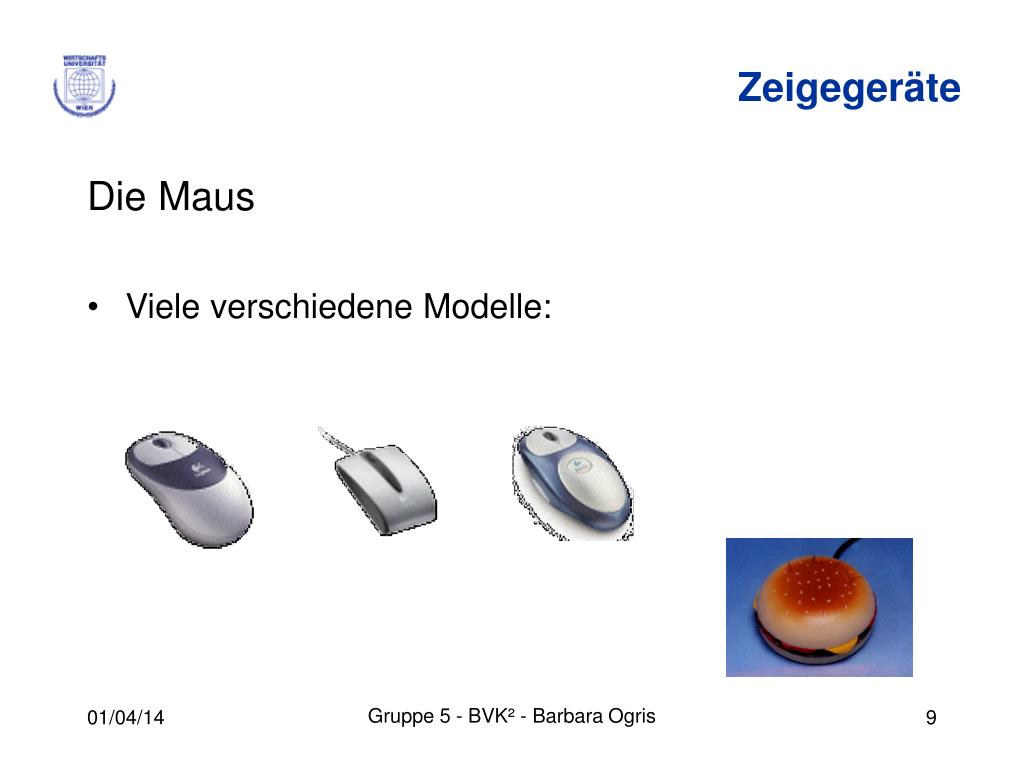

  9. Zeigegeräte Die Maus • Viele verschiedene Modelle: Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

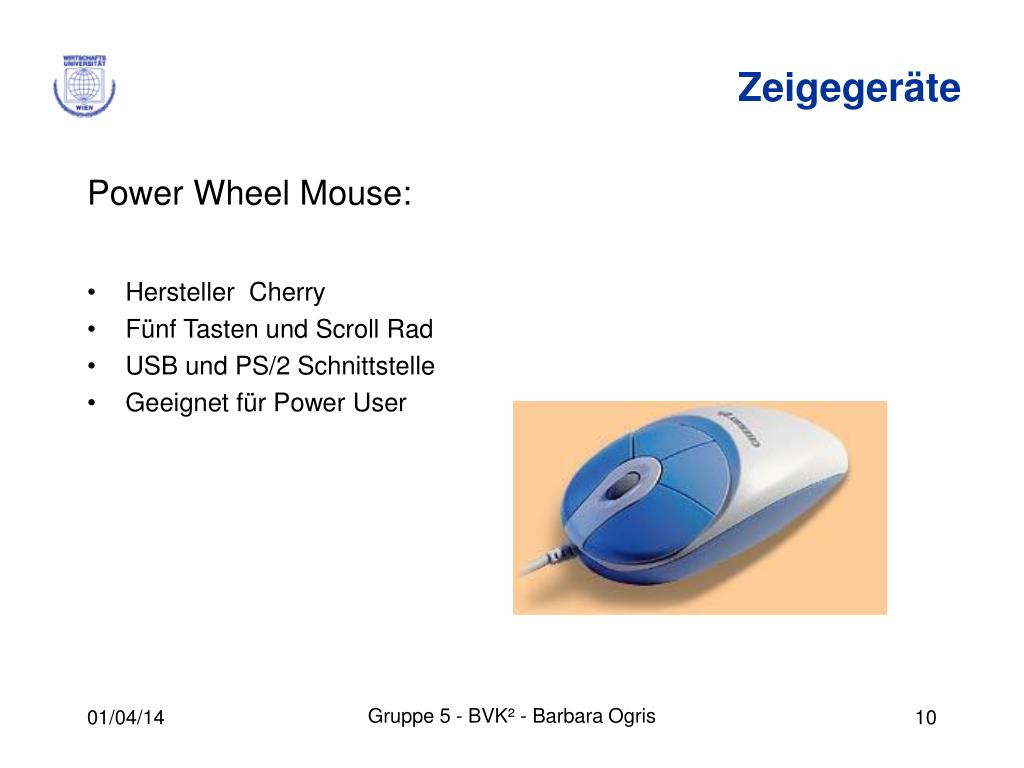

  10. Zeigegeräte Power Wheel Mouse: • Hersteller Cherry • Fünf Tasten und Scroll Rad • USB und PS/2 Schnittstelle • Geeignet für Power User Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  11. Zeigegeräte Trackball • Auch in Tastaturen integrierte Varianten möglich • Flüssigere und genauere Bewegungen • Ergonomische Designs Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  12. Zeigegeräte Eingabehilfen für Notebooks • Steuerstift: kleiner Stift, der zwischen den Tasten herausragt und durch leichtes andrücken mit dem Finger bedient werden kann • Steuerfeld:berührungsempfindliche Oberfläche zumeist bei Notebooks als Mausersatz integriert. Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  13. Zeigegeräte Joystick • Häufigster Gebrauch bei Computerspiele • Besitzt zahlreiche Eingabetasten und zusätzlich die Möglichkeit zur Bewegungsmessung mittels zweier Achsen • Verfügt zumeist auch über sensorische Rückmeldung Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

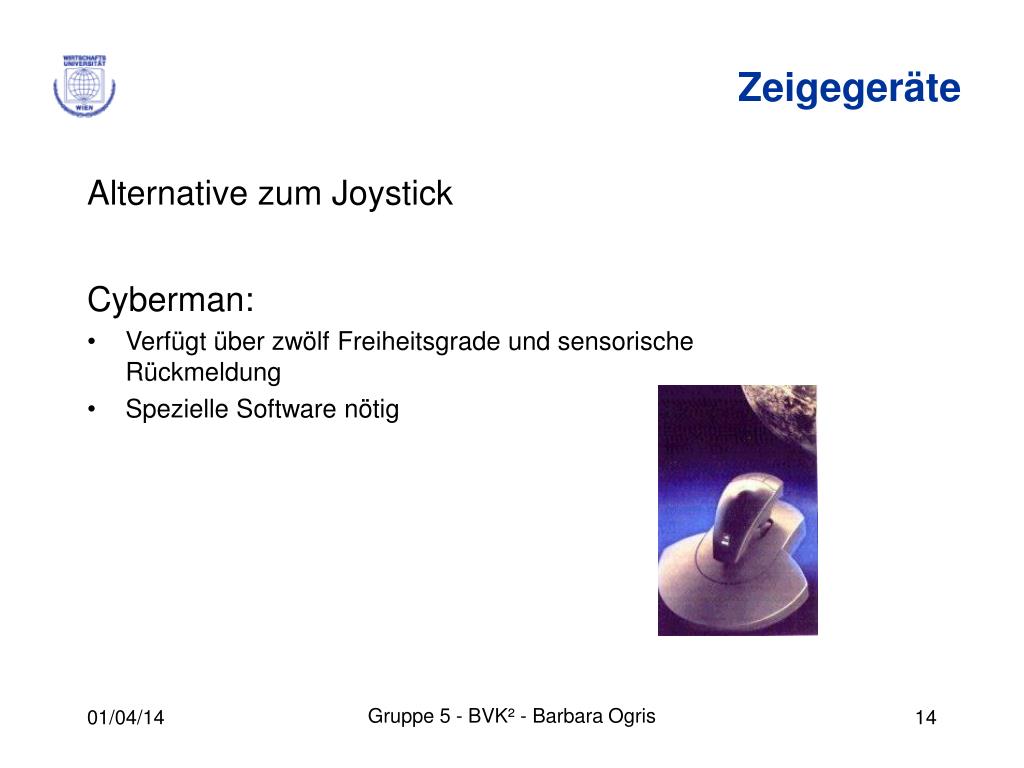

  14. Zeigegeräte Alternative zum Joystick Cyberman: • Verfügt über zwölf Freiheitsgrade und sensorische Rückmeldung • Spezielle Software nötig Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  15. Zeigegeräte Datenhandschuhe • Messen Position und Orientierung einer Hand, die dadurch im virtuellen Raum visualisiert werden kann • Verwendung zu Analyse- und Simulationszwecken sowie zur Bedienung von Roboterarmen • Ermöglichen einen weiteren Arbeitskreis als Mäuse, Joysticks oder Trackballs Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  16. Zeigegeräte Dextrous Hand Master: • Insgesamt 20 Sensoren • Messung der Krümmung mittels Halleffekt Sensoren (einer pro Gelenk) und Magnetfeldern, die vom Handgelenk ausgehen • Komplexes Metallskelett • Wird vor allem als Hilfe für klinische Analysen von Handfunktionen vermarktet Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

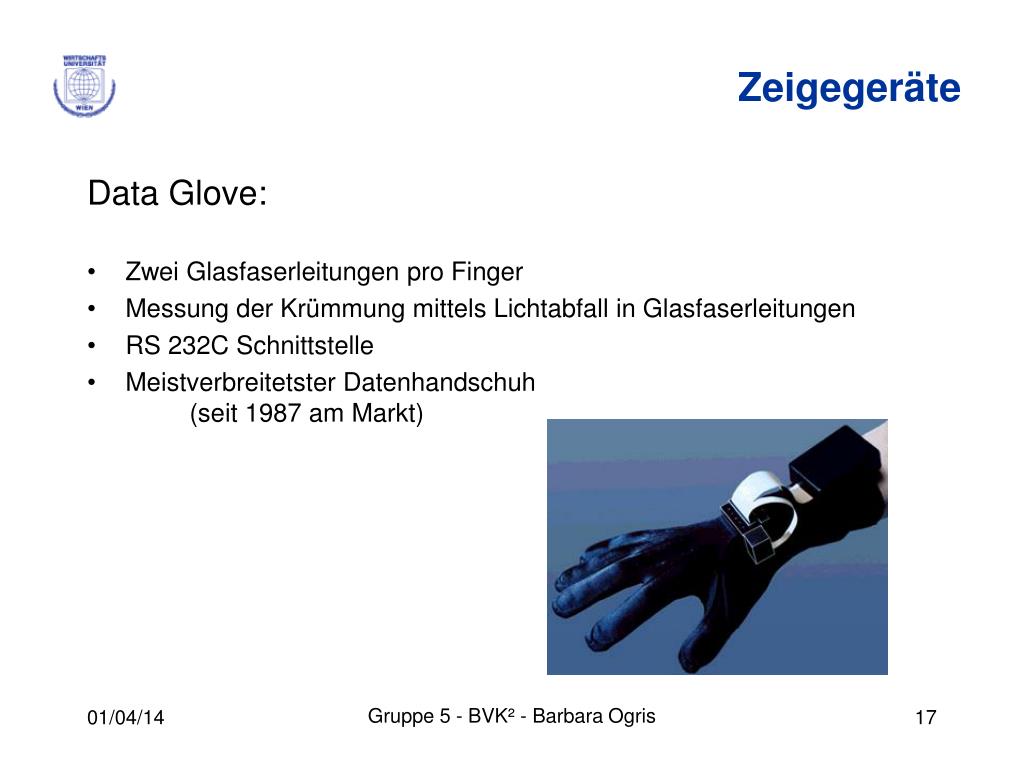

  17. Zeigegeräte Data Glove: • Zwei Glasfaserleitungen pro Finger • Messung der Krümmung mittels Lichtabfall in Glasfaserleitungen • RS 232C Schnittstelle • Meistverbreitetster Datenhandschuh (seit 1987 am Markt) Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

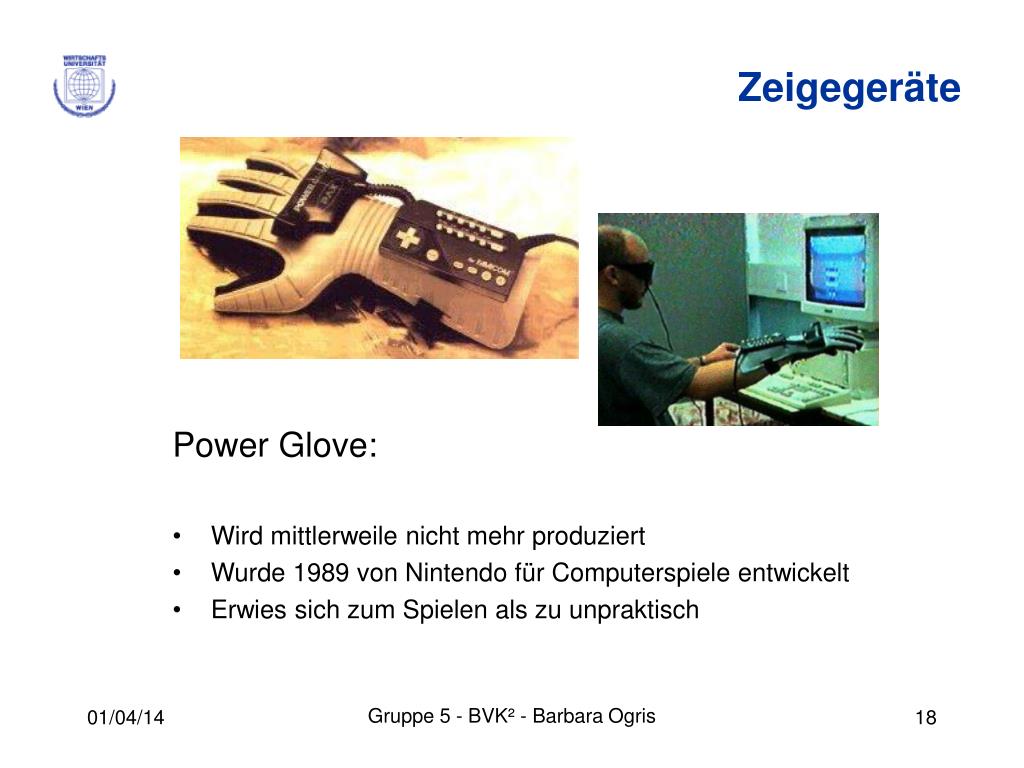

  18. Zeigegeräte Power Glove: • Wird mittlerweile nicht mehr produziert • Wurde 1989 von Nintendo für Computerspiele entwickelt • Erwies sich zum Spielen als zu unpraktisch Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  19. Zeigegeräte Cyber Glove: • 18 oder 22 Sensoren • Messung der Krümmung mittels zugempfindlichen Sensoren • RS 232 Schnittstelle • In Verbindung mit einem Gestenerkennungsprogramm Identifizierung der Gebärdensprache möglich • Max. 0,6% Abweichung der gesamten Handbewegung Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  20. Zeigegeräte Sensorbildschirme • Ein- und Ausgabegerät zugleich • Berührungsempfindlich • Bedienung mittels Finger oder Stift • Drei verschiedene Arten von Touchscreens Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

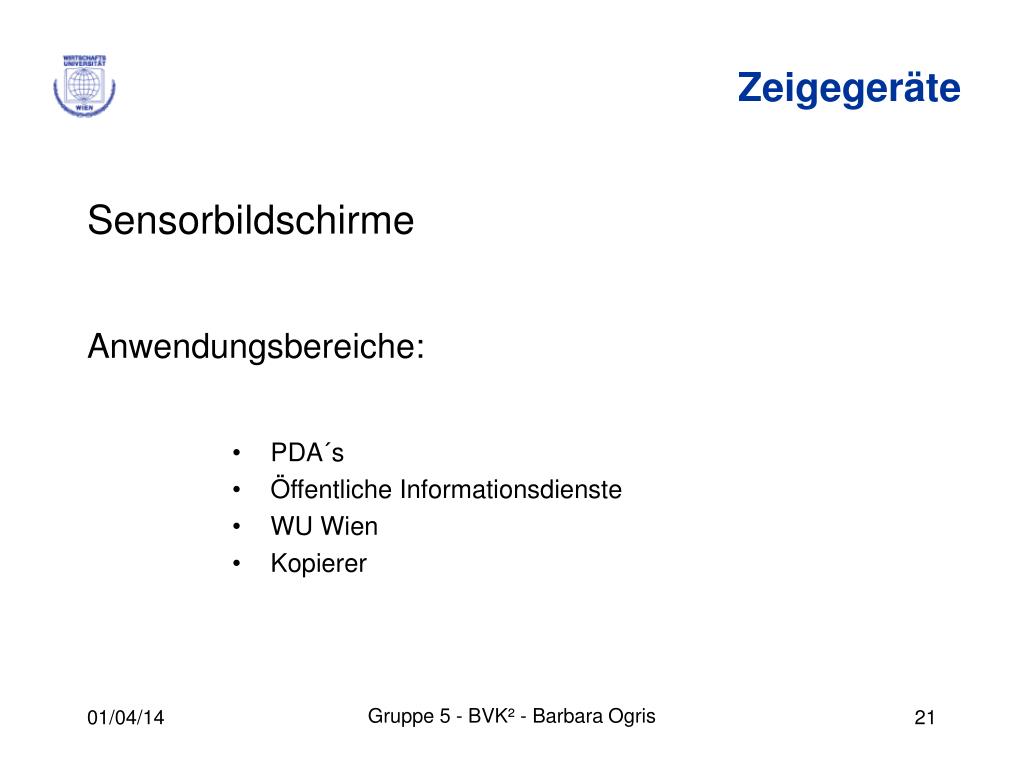

  21. Zeigegeräte • PDA´s • Öffentliche Informationsdienste • WU Wien • Kopierer Sensorbildschirme Anwendungsbereiche: Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

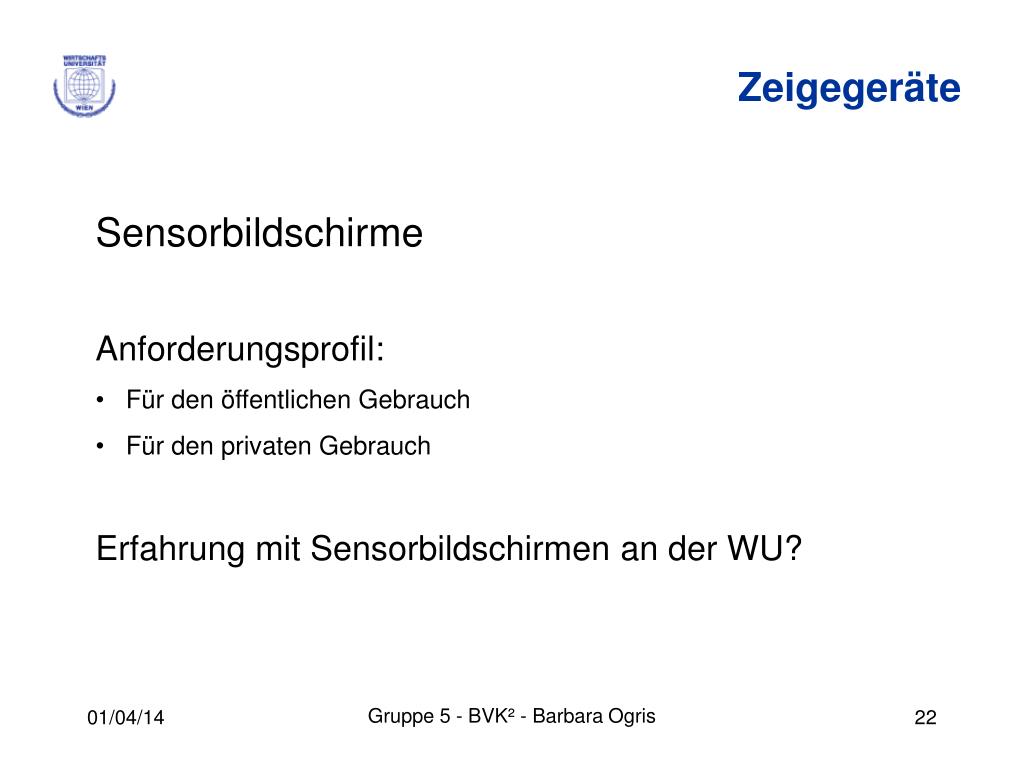

  22. Zeigegeräte • Sensorbildschirme • Anforderungsprofil: • Für den öffentlichen Gebrauch • Für den privaten Gebrauch • Erfahrung mit Sensorbildschirmen an der WU? Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  23. Zeigegeräte Das Widerstandsprinzip: Bildschirmaufbau: • Glasplatte mit leitendem Material • Winziger Abstandhalter • Weitere leitfähige Beschichtung • Kratzfeste Abdeckscheibe • Werden die Schichten durch äußere Druckeinwirkung aneinander gedrückt, können die Koordinaten ermittelt werden Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  24. Zeigegeräte Das Energieabsorptionsprinzip: Bildschirmaufbau: • Glasplatte mit so genannten Wandlern in den Ecken • Wandler erzeugen Ultraschall- bzw. Infrarotwellen • Zusätzlich Reflektoren an den seitlichen Rändern, die das Entstehen einer stehenden Welle ermöglichen • Bei Berührung erfassen die Wandler die Veränderungen und die Koordinaten können bestimmt werden Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

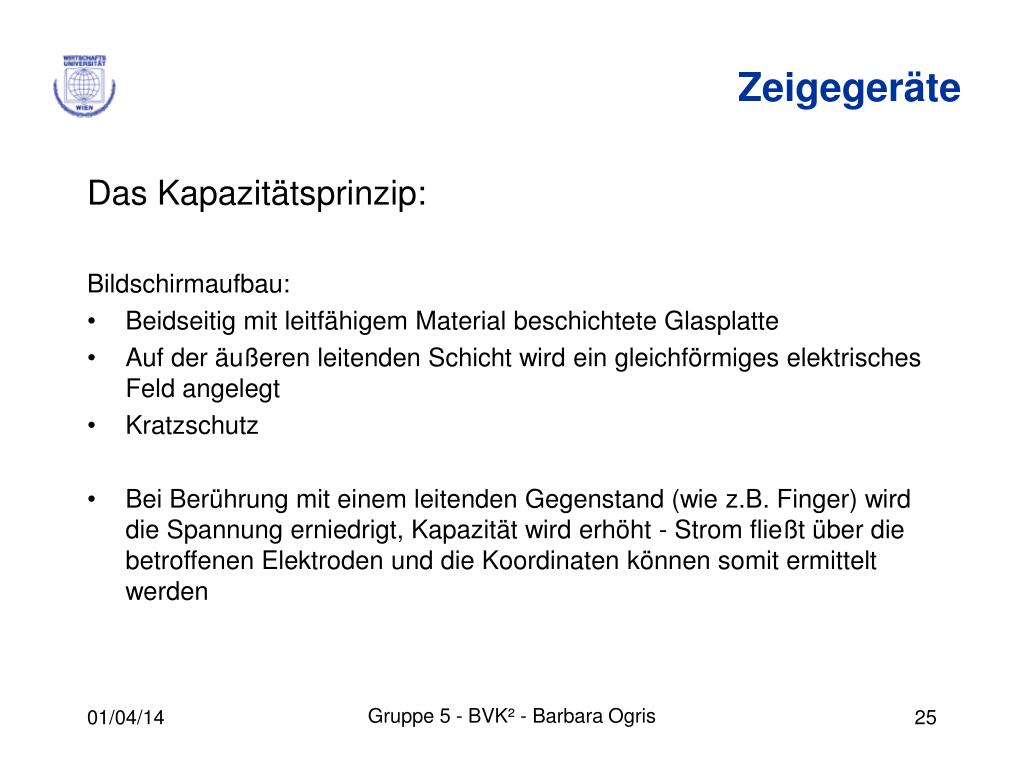

  25. Zeigegeräte Das Kapazitätsprinzip: Bildschirmaufbau: • Beidseitig mit leitfähigem Material beschichtete Glasplatte • Auf der äußeren leitenden Schicht wird ein gleichförmiges elektrisches Feld angelegt • Kratzschutz • Bei Berührung mit einem leitenden Gegenstand (wie z.B. Finger) wird die Spannung erniedrigt, Kapazität wird erhöht - Strom fließt über die betroffenen Elektroden und die Koordinaten können somit ermittelt werden Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  26. Zeigegeräte Lichtgriffel • Hat die Größe eines Kugelschreibers und ist mit dem Computer über ein Kabel verbunden • An seiner Spitze befinden sich optische Sensoren • Mit einer kleinen Tasten auf dem Stift können Befehle gegeben werden Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  27. Zeigegeräte Grafiktabletts • Unterlage verfügt über zahlreiche Sensoren • Mit einem Stift oder einer Maus können auf der Fläche Konturen gezogen werden • Manche Stifte sind neigungssensitiv und können daher den Benutzer feststellen Gruppe 5 - BVK² - Barbara Ogris Gruppe 5 - BVK² - Klaus Walchhofer

  28. Ein- und Ausgabegeräte - Übersicht Walchhofer Klaus Eingabe von Bildinformation/ Schnittstellen Optische Ausgabe Eingabe von Daten Druckausgabe/ Multifunktionale Geräte Ogris Barbara Pötter Katrin Walchhofer Klaus Scherich Victoria Rollenspiel: Verkaufsgespräch LCD-Flachbildschirme versus CRT-Bildschirme für den PC-Raum der Abteilung für Wirtschaftsinformatik der WU Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK²

  29. Eingabe von Bildinformation Scanner ermittelt für jeden Pixel den dementsprechenden Helligkeits- und Farbwert und übermittelt diese Bildinformation an den angeschlossenen Rechner Digitale Kameras zeichnet fotografische Bilder auf und speichert diese in digitaler Form (meist im JPEG-Format) Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  30. Scanner Unterscheidung zwischen • Flachbettscanner:Funktionsweise ähnlich einem Kopiergerät; Vorlage befindet sich auf einer Glasplatte, unter der sich ein lichtempfindlicher Sensor befindet. • Handscanner:wird manuell über die Vorlage gezogen. • Einzugsscanner:Funktionsweise ähnlich einem Faxgerät; lichtempfindlicher Sensor ist fest im Gerät eingebaut. • Diascanner:es werden Diapositive- und negative eingelesen. Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

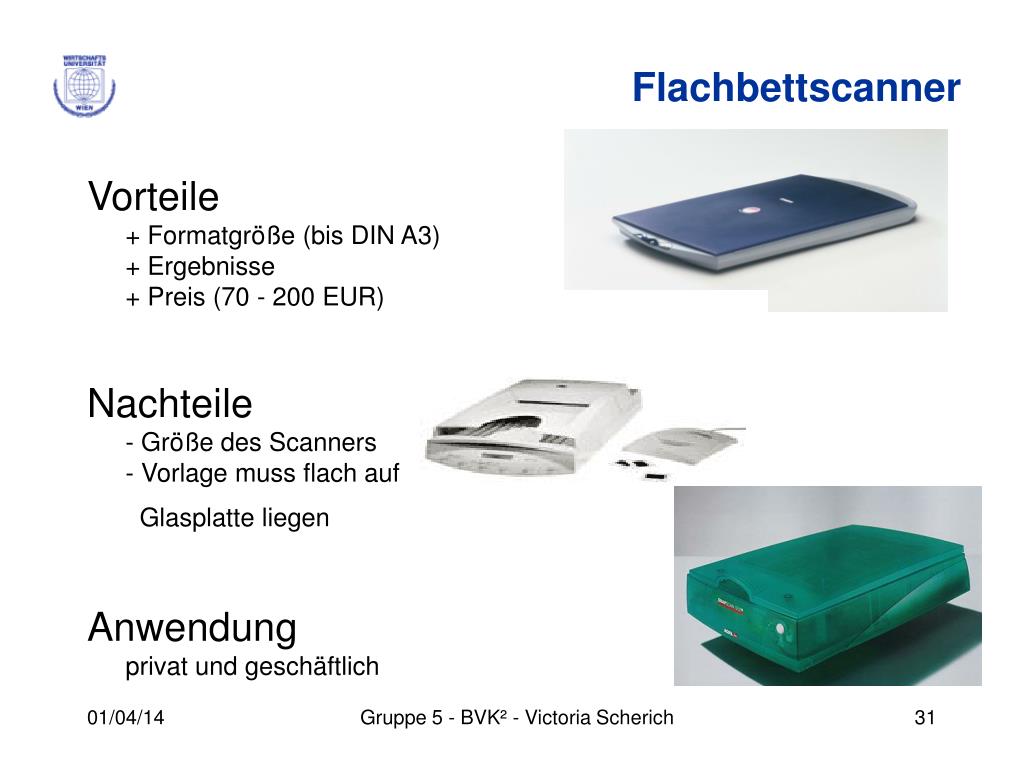

  31. Flachbettscanner Vorteile+ Formatgröße (bis DIN A3)+ Ergebnisse+ Preis (70 - 200 EUR) Nachteile- Größe des Scanners- Vorlage muss flach auf Glasplatte liegen Anwendungprivat und geschäftlich Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  32. Handscanner Vorteile+ Scannen von gewölbte Vorlagen + Preis Nachteile- Manuelle Bedienung- Bildverzerrungen- Vorlagengröße (< als DIN A4) AnwendungBarcode Scanner Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  33. Einzugsscanner Vorteile+ Größe des Scanners Nachteile- Nur einlesen von Einzeldokumenten möglich- Randverzerrungen Anwendungbei multifunktionalen Geräten Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  34. Diascanner Vorteile+ Hohe Auflösung Nachteile- Nur für Dias- Preis ( bis 800 EUR) Anwendungprofessioneller BereichDiaaufsätze für Flachbrettscanner Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  35. Scanner - Trends Flachbettscanner • Höhere Auflösung • Größere Empfindlichkeit • Schnittstellen • Farbtiefe Handscanner • Computerstifte (C-Pen) 3 - D Scanner • Es werden dreidimensionale Vorlagen eingelesen Biometrische Scanner • Fingerabdruckscanner • Irisscanner • Stimm- und Gesichtserkennungsscanner Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  36. Digitale Kameras Digitale Fotokameras Digitale Videokameras • Camcorder • Webcam Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

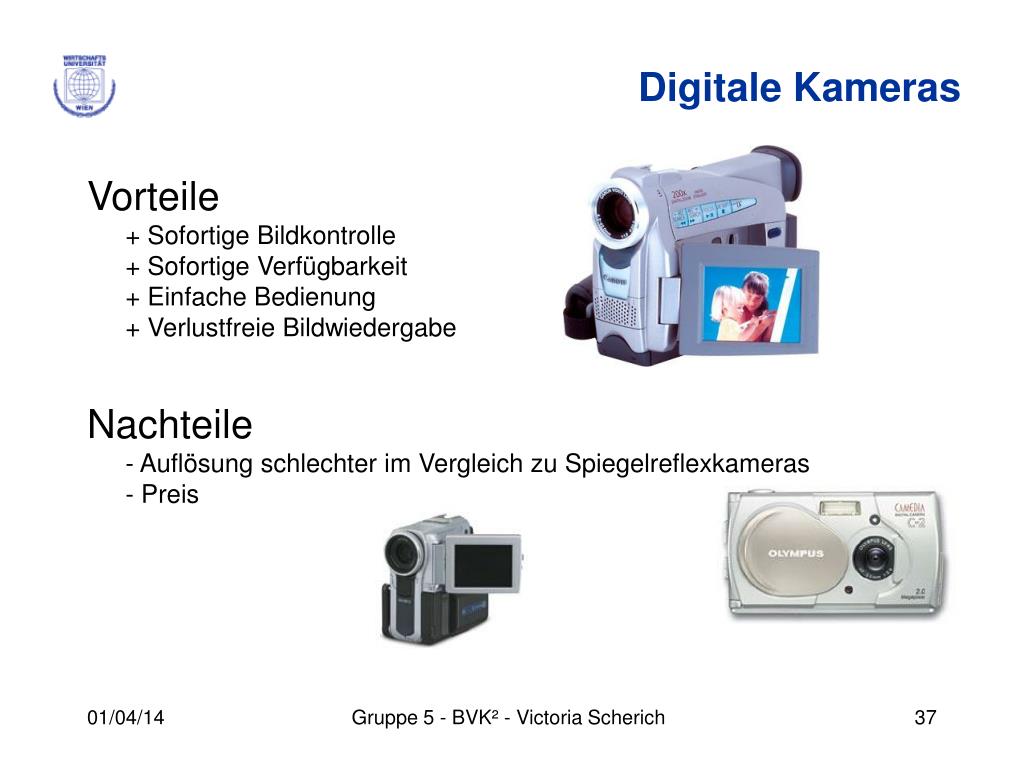

  37. Digitale Kameras Vorteile+ Sofortige Bildkontrolle+ Sofortige Verfügbarkeit+ Einfache Bedienung+ Verlustfreie Bildwiedergabe Nachteile- Auflösung schlechter im Vergleich zu Spiegelreflexkameras- Preis Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  38. Digitale Kameras - Trends Geräte • Größe: immer handlicher • Design • Auflösung: kommt annähernd an Spiegelreflexkamera heran • Speicherkapazität: Flash-Speicherkarten • Kombigeräte: Digitale Videokamera und digitale Fotokamera in einem • Preis User • Heimbearbeitung: Bildbearbeitungssoftware, Fotopapier • Bildtelefonie: weiterschicken von Fotos per SMS; Handys mit digitaler Kamera Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  39. Schnittstellen Serielle Schnittstellen IEEE 1394 (Firewire): • Ermöglicht schnelle Übertragungsraten (bis 400 MB/s) • Anwendung: Multimediabereich USB: • Funktionsweise ähnlich einer IEEE 1394 Schnittstelle, aber weniger schnelle Übertragungsraten (USB 1.1: 12 MB/s) • Verwendung: Peripheriegeräte mit mittlerem Datenaufkommen • Steuerung von bis zu 127 Systeme gleichzeitig • Seit 2001: USB 2.0: schnellere Übertragungsrate (bis 480 MB/s) • USB Verteilerstecker Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  40. Schnittstellen Parallele Schnittstellen IrDA (Infrared Data Association): • Internationale Standard für • Drahtlose Übertragung von Daten mit Hilfe von infrarotem Licht • Reichweite: 5 Meter Bluetooth: • Neue Technologie (seit 1998); übermittelt Daten mit Hilfe von Radiowellen • Reichweite: 12 Meter Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  41. IEEE 1394 Vorteile+ Rasche Übertragungsraten+ Hot Pluging+ Plug and Play+ Übertragung großer Datenmengen Nachteile- Verbindung PC - Apple Anwendung Siehe USB Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  42. USB Vorteile+ Plug and Play+ Steuerung von 127 Systemen+ Übertragung mittlerer Datenmengen Anwendung • Tastatur • Maus • Scanner • Drucker • Festplatten • Apple Desktop • Digitale Videokameras • CD - Brenner • DVD- Laufwerke Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  43. IrDA Vorteile+ Geringer Stromverbrauch+ Drahtlose Übertragung+ Hohe Übertragungsraten Nachteile - Distanz- Sichtkontakt Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  44. IrDA Anwendung • Notebook - PC • Drucker • PDA • Digitalkameras • Mobiltelefone • Armbanduhren Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

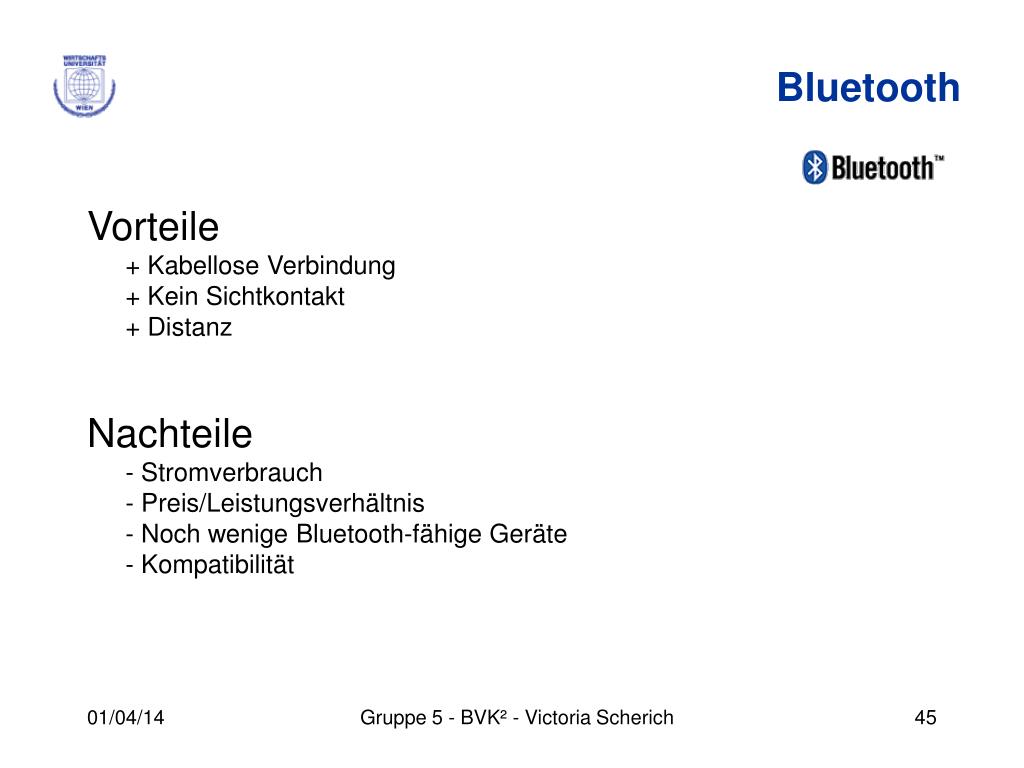

  45. Bluetooth Vorteile+ Kabellose Verbindung+ Kein Sichtkontakt+ Distanz Nachteile- Stromverbrauch- Preis/Leistungsverhältnis- Noch wenige Bluetooth-fähige Geräte- Kompatibilität Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  46. Bluetooth Anwendung • Handy • Headsets • Anbindung von Tastaturen, .. • Synchronisation von PDA und PC • Digitalkamera • Alarmanlagen • Haushaltsgeräte Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

  47. Bluetooth Entwicklung Quelle: ARG-Group Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

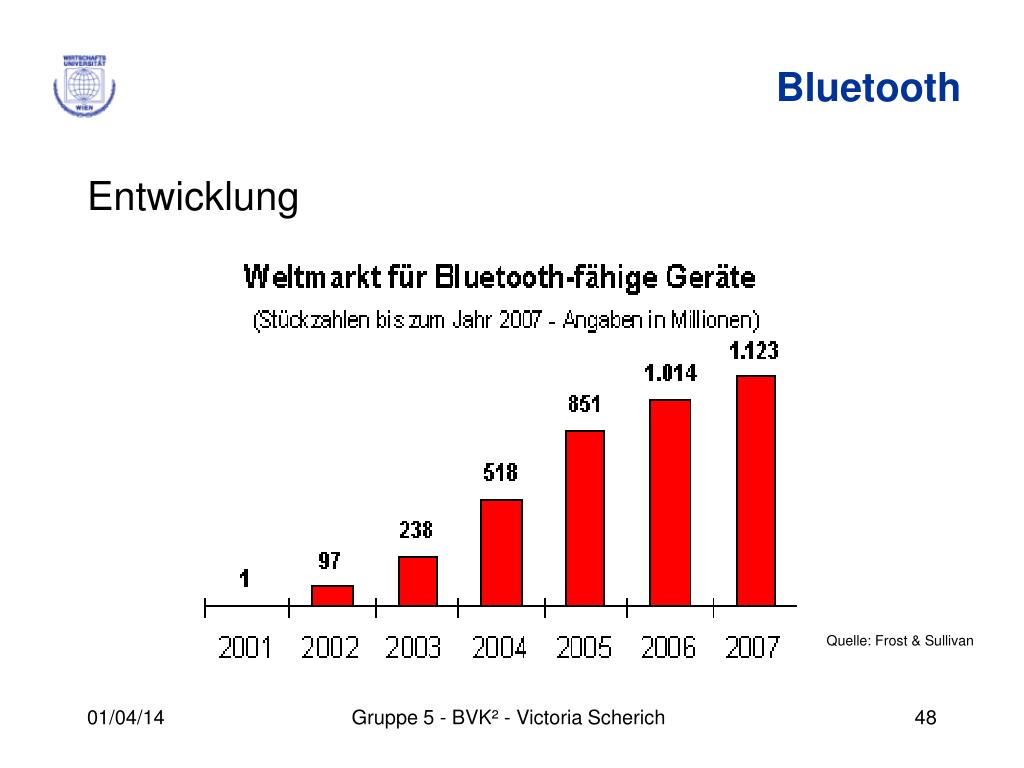

  48. Bluetooth Entwicklung Quelle: Frost & Sullivan Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK² - Victoria Scherich

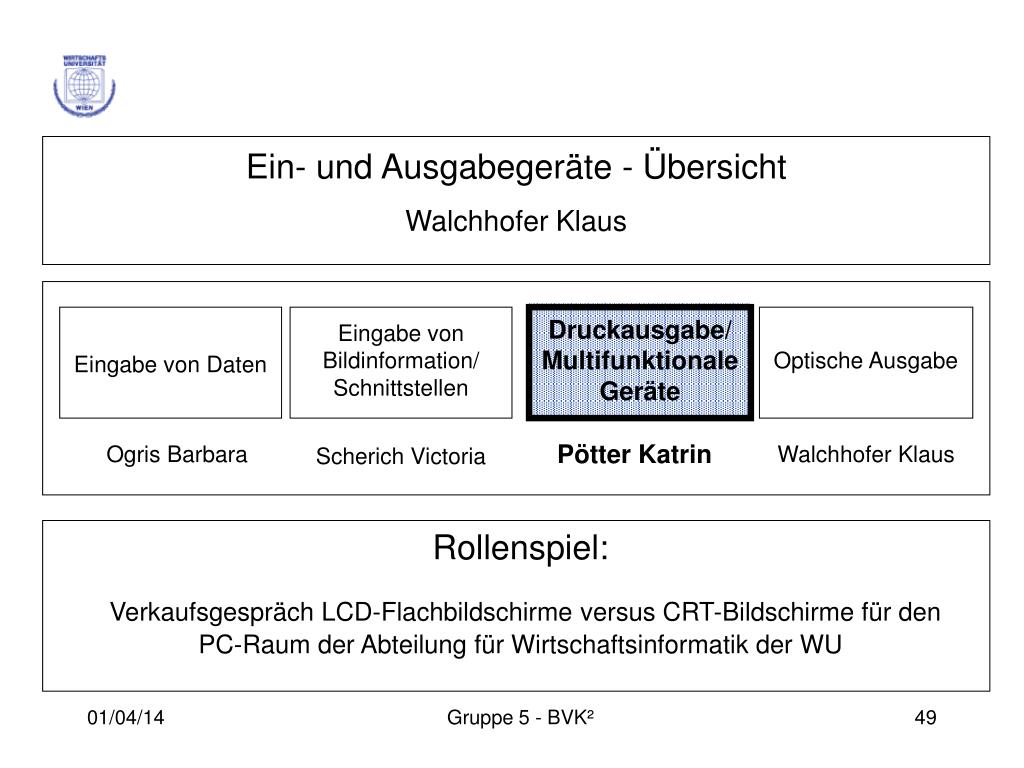

  49. Ein- und Ausgabegeräte - Übersicht Walchhofer Klaus Eingabe von Bildinformation/ Schnittstellen Druckausgabe/Multifunktionale Geräte Optische Ausgabe Eingabe von Daten Ogris Barbara Pötter Katrin Walchhofer Klaus Scherich Victoria Rollenspiel: Verkaufsgespräch LCD-Flachbildschirme versus CRT-Bildschirme für den PC-Raum der Abteilung für Wirtschaftsinformatik der WU Gruppe 5 - BVK² - Klaus Walchhofer Gruppe 5 - BVK²

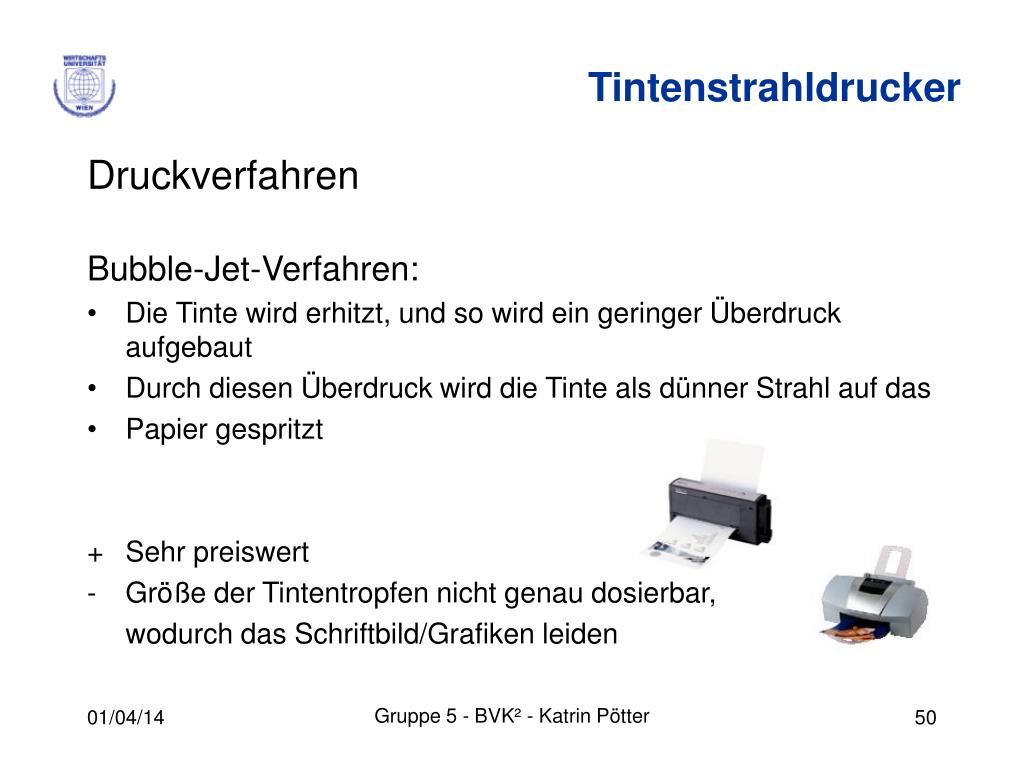

  50. Tintenstrahldrucker Druckverfahren Bubble-Jet-Verfahren: • Die Tinte wird erhitzt, und so wird ein geringer Überdruck aufgebaut • Durch diesen Überdruck wird die Tinte als dünner Strahl auf das • Papier gespritzt + Sehr preiswert - Größe der Tintentropfen nicht genau dosierbar, wodurch das Schriftbild/Grafiken leiden Gruppe 5 - BVK² - Katrin Pötter Gruppe 5 - BVK² - Klaus Walchhofer
