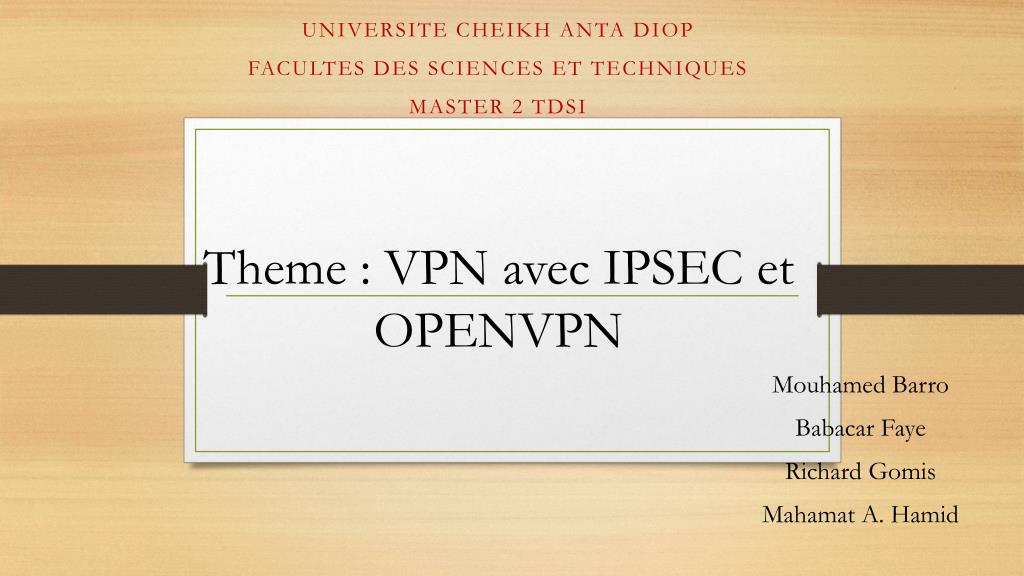

  1. UNIVERSITE CHEIKH ANTA DIOP FACULTES DES SCIENCES ET TECHNIQUES MASTER 2 TDSI Theme : VPN avec IPSEC et OPENVPN Mouhamed Barro Babacar Faye Richard Gomis Mahamat A. Hamid

  2. PLAN • VPN • BESOINS • SOLUTIONS • IPSEC • OPENVPN • INSTALLATION CONFIGURATION OPENVPN • INSTALLATION CONFIGURATION IPSEC

  3. VPN • VPN : Virtual Private Network • Besoins : Etablir des connexions privées entre serveurs ou serveurs/client (nomade) pour protéger les données qui passent, créer des tunnels entre deux réseaux distants (site to site) • Solution : tunnels sécurisés, avec des protocoles permettant : • Intégrité • Confidentialité • Authentification

  4. ipsec • Utilisation de services cryptographiques pour sécuriser des communications IP. • Mode transport : seules les données sont chiffrées (utilisé en communication host to host), les entêtes ne changent pas • Mode tunnel : la totalité du paquet IP est chiffré et authentifié. Permet de créer des tunnels VPN. • Deux algorithmes • AH : Authentification + Intégrité • ESP : Confidentialité + Authentification + Intégrité

  5. openvpn • Solution libre pour créer des tunnels sécurisés (mode client/serveur) • Permet l’authentification par clé privée et certificats • Utilise OPENSSL pour l’authentification • Point fort : disponible sur pratiquement tous les environnements : Linux, Windows, Mac, Solaris, OpenBSD… Facilité pour passer lesRéseaux natés • Point faible : incompatible avec Ipsec et d’autres logiciels VPN.

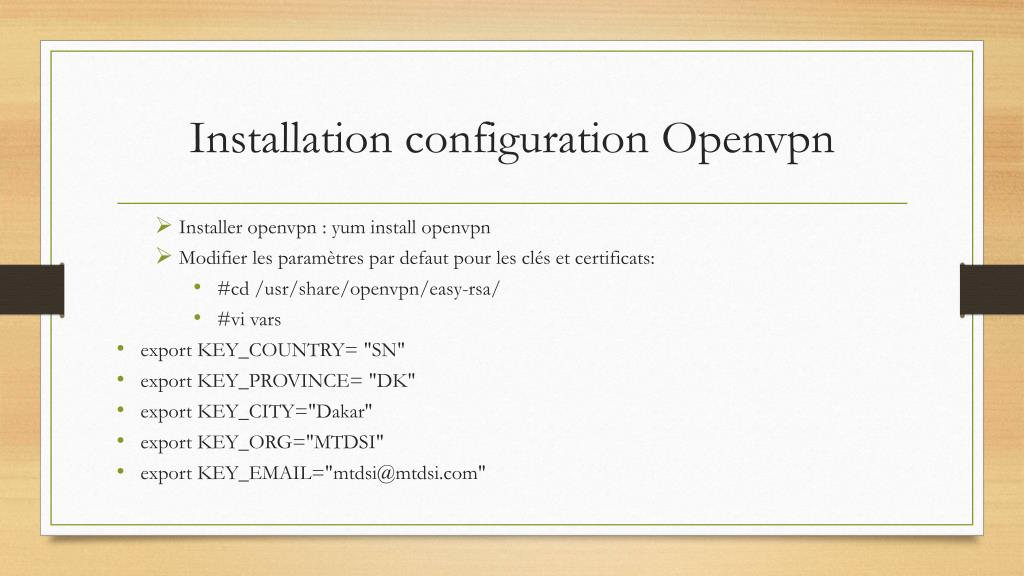

  6. Installation configuration Openvpn • Installer openvpn : yum install openvpn • Modifier les paramètres par defaut pour les clés et certificats: • #cd /usr/share/openvpn/easy-rsa/ • #vi vars • export KEY_COUNTRY= "SN" • export KEY_PROVINCE= "DK" • export KEY_CITY="Dakar" • export KEY_ORG="MTDSI" • export KEY_EMAIL="mtdsi@mtdsi.com"

  7. Génération de certificats • ./vars • ./clean-all • #cd /usr/share/openvpn/easy-rsa/2.0/ • Génération de l’autorité certification :#./build-ca Génération du certificat serveur : #./build-key-server nomserveur • Génération du certificat client: #./build-key nomclient • Générer les paramètres Diffie-Hellman : #./build-dh

  8. Clés

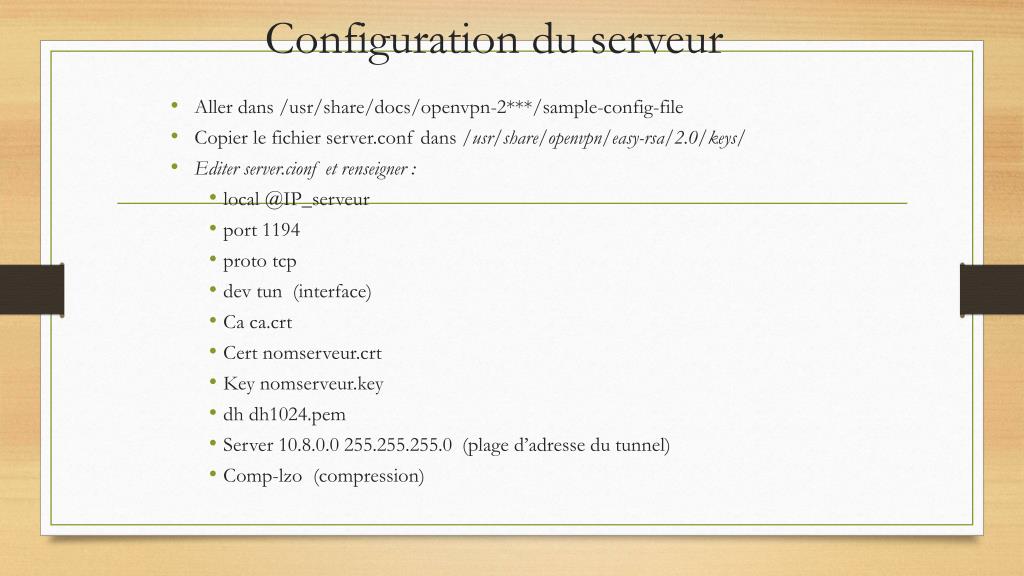

  9. Configuration du serveur • Aller dans /usr/share/docs/openvpn-2***/sample-config-file • Copier le fichier server.conf dans /usr/share/openvpn/easy-rsa/2.0/keys/ • Editer server.cionf et renseigner : • local @IP_serveur • port 1194 • proto tcp • dev tun (interface) • Ca ca.crt • Cert nomserveur.crt • Key nomserveur.key • dh dh1024.pem • Server 10.8.0.0 255.255.255.0 (plage d’adresse du tunnel) • Comp-lzo (compression)

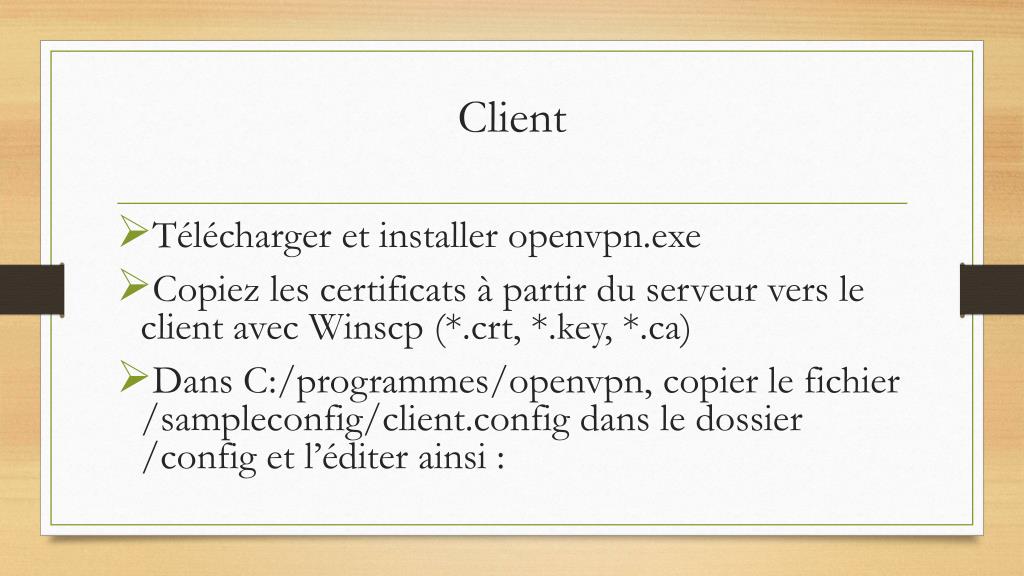

  10. Client • Télécharger et installer openvpn.exe • Copiez les certificats à partir du serveur vers le client avec Winscp (*.crt, *.key, *.ca) • Dans C:/programmes/openvpn, copier le fichier /sampleconfig/client.config dans le dossier /config et l’éditer ainsi :

  11. #pour signaler que c'est un client ! • client • #type d'interface • dev tun • #protocole de communication • proto udp • #adresse ip publique du réseau dans lequel le serveur est installé + port identique au serveur • remote 192.168.1.100 1595 • #tentative de connexion infinie • resolv-retryinfinite • Nobind • #pour rendre la connexion persistante • persist-key • persist-tun

  12. #pour cacher les avertissements • mute-replay-warnings • #emplacement de l’autorité CA • caca.crt • #emplacement du certificat client • cert clientmidas.crt • #emplacement de la clé privée du client • key clientmidas.key • #type d'encryptage des données • cipher AES-128-CBC • #activation de la compression • comp-lzo • #niveau de verbosité • verb 5

  13. Démarrage • /etc/init.d/openvpn restart Ou Aller dans keys : • #openvpn server.conf Chez le client, lancer le logiciel openvpn, clic droit, connecter.

  14. Installation et Configuration IPSEC • Soit PC1 = 192.168.56.101 PC2 = 192.168.56.102 • Sur les 2 PC : • Apt-get install ipsec-tools • Apt-get install racoon • Chargement des modules #modprobeesp4 #modprobeah4 #modprobeipcomp

  15. Configuration permanente • # vim /etc/modules • # Ajout des modules • esp4 • ah4 • ipcomp

  16. Sur PC1, éditer /etc/racoon/setkey.conf

  17. Sur PC2, éditer /etc/racoon/setkey.conf

  18. Connfigurations • #chmod 600 /etc/racoon/setkey.conf • Mise à jour : #setkey-f /etc/racoon/setkey.conf • Verification : • #setkey -D • #setkey -DP • Edier /etc/rc.local pour sauvegarder les paramètres pour chaque demarrage : • #!/bin/sh -e • # rc.local • # Force IPSEC dès le démarrage • setkey-f /etc/racoon/setkey.conf exit 0

  19. Test • Sur PC2 • #tcpdump-i eth1 host 192.168.56.102 and 192.168.56.101 > /dev/pts/0 #ping 192.168.56.101 • Sur PC1 • #tcpdump-i eth1 host 192.168.238.130 and 192.168.56.102> /dev/pts/0 #ping 192.168.56.102

  20. Merci de votre attention !
