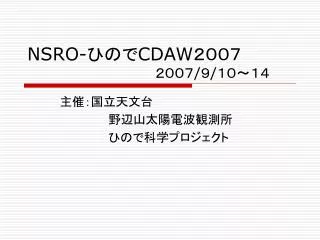

NSRO- ひので CDAW ２００７　２００７ / ９ / １０～１４

NSRO-ひのでCDAW２００７　２００７/９/１０～１４NSRO-ひのでCDAW２００７　２００７/９/１０～１４主催：国立天文台　　野辺山太陽電波観測所　　ひので科学プロジェクト

事務連絡 • 宿泊・食事代の支払いを終えてないかたは、明日以降に、本館の事務室でお支払い下さい（日程変更がなければ、チェックアウト時でもOKです）。 • 出張報告書に氏名・所属・日付・出張日程を記入および捺印したあと、下条へお渡し下さい。 • 懇親会の会費および１週間のお茶菓子代を頂きます（スタッフ２５００円・学生１５００円）。下条が集金します。 • 出張の日程変更がありましたら、下条まで連絡してください。

タイムテーブル • ９月１０日(月) • １４：３０～ • はじめに・自己紹介 • 野辺山太陽電波観測所の計算機利用方法説明（下条） • 電波ヘリオグラフ・偏波計の解析方法説明（下条） • 大規模フレアの像合成法（越石） • ひのでの解析方法説明(SOT(長島),XRT(成影),EIS(今田)) • １６：００自己紹介と今回の獲得目標発表、今までの研究 • １７：３０懇親会 • ９月１１日(火) • ９：００～:解析チームにわかれて作戦会議、データ解析 • 午後:データ解析 • ９月１２日(水) 終日：データ解析 • ９月１３日(木) • ０９：００：SOT/SPのデータ解析方法説明（横山）。終了後、データ解析 • ９月１４日(金) • ０９：００：成果報告とまとめ • １２：００：終了予定

タイムテーブル • ９月１０日(月) • １４：３０～ • はじめに・自己紹介 • 野辺山太陽電波観測所の計算機利用方法説明（下条） • 大規模フレアの像合成法（越石） • 電波ヘリオグラフ・偏波計の解析方法説明（下条） • ひのでの解析方法説明(SOT(長島),XRT(成影),EIS(今田)) • １６：００自己紹介と今回の獲得目標発表、今までの研究 • １７：３０懇親会 • ９月１１日(火) • ９：００～:解析チームにわかれて作戦会議、データ解析 • 午後:データ解析 • ９月１２日(水) 終日：データ解析 • ９月１３日(木) • ０９：００：SOT/SPのデータ解析方法説明（横山）。終了後、データ解析 • ９月１４日(金) • ０９：００：成果報告とまとめ • １２：００：終了予定

自己紹介

グループ　（初期値/敬称略） • グループ１　2006/12/13 X flare • リーダー：蓑島 • 森本、川手、浅井、越石(~9/11)、横山(9/12~)、柴崎 • グループ２　フレアプラズマ (EIS+NoRHをメイン) • リーダー：今田 • 渡邉（晧）、西田、秋田、渡邉（鉄） • グループ３　極域磁場 • リーダ：下条 • 野澤、日江井、（常田） • グループ４　黒点振動 • リーダー：長島 • 関井、柴崎

野辺山太陽電波観測所の計算機利用方法説明

野辺山太陽電波観測所のアカウント持っていますか？野辺山太陽電波観測所のアカウント持っていますか？ • アカウントを持っていない人 • パスワード忘れた人 • 至急、下条まで問い合わせ下さい。 • 明朝までには、アカウントやパスワードの処置をしておきます。

利用端末-１ • へリオグ棟２階に端末室が２つあります。２１号室：Linux端末　８台 Windows端末　１台　　（Windows端末を使う羽目になった　　　方は、下条から使い方を説明します。）２２号室：Linux端末　５台

利用端末-２ • ２２号室を、グループ１が、それ以外は、２１号室の端末をご利用下さい。 • 下条は、２１号室に詰めています。 • どのLinux端末も、同じアカウントで同じ*環境で利用可能です。 • 一部、Vine-Linuxのバージョンが異なりますが、環境的には、まったく同じです。 • Windows端末に当たった人は、下条から利用方法をお教えします。

サーバ • どのLinux端末でもSSW+IDLは動きますが、Hinode/SOTのデータや大きなデータを解析する場合は、ssh経由で以下のサーバマシンをご利用下さい。 • サーバ機 • radio1:Xeon3.66GHz x 4CPU + Mem 8GB • radio2:Xeon3.66GHz x 4CPU + Mem 8GB • burst6:Xeon3.06GHz x 2CPU + Mem 4GB

IDL + SSW • NSROでは、以下のコマンドで、SSWのIDLが起動します。 idlh • 初期設定では、以下のパッケージが利用可能です。 • NSRO/NoRH, NoRP • Yohkoh/SXT, HXT • SOHO/EIT, MDI • TRACE, RHESSI • HINODE/SOT, XRT, EIS • SPEX, XRAY, CHIANTI これ以外のパッケージを利用したい場合は、下条にご連絡下さい。

ディスクエリア • ホームディレクトリー(/home/login-name)は、３00MBまでしか使えません。 • 大きいデータは、以下のディレクトリー下に自分のlogin名のディレクトリーを作成して、保存してください。 • /scr/s01,s02,s03,s04,s05,s06 • /scr/s11,s12,s13 (2年前のs01,s02,s03) • 当分のあいだ、消されることはありません。

プリンター • 各Linux端末、サーバのデフォルトプリンターは、21号室にあるPSプリンター　pre1です。 • Linux端末からは、２１号室にあるカラーPSプリンター prclが利用可能です。 prcl pre1

Webの利用 • 最終日の報告会は、Webか、パワーポイントを利用して発表を行ってもらいます。 • Webを利用したい方は、 • Grp1: /scr/s00/www/CDAW07_Gr1 • Grp2: /scr/s00/www/CDAW07_Gr2 • Grp3: /scr/s00/www/CDAW07_Gr3 • Grp4: /scr/s00/www/CDAW07_Gr4 にファイルを書き込んでください。（誰でも自由に書き込めます。 • Netからは、以下のアドレスで、読むことが出来ます。 • http://solar.nro.nao.ac.jp/user/CDAW07_Gr?

持ち込みPCに関して。 • 端末が置かれている机には、HUB又は個人PC用イーサケーブルが置かれており、持ち込まれたPCにイーサケーブルでつなげば、DHCPによりネットワーク接続が可能です。 • ただし、接続するには以下の条件を満たしていることが必要です。 • 最新のWindows Updateを当てている事。 • アンチウィルスソフトが入っていること。 • PC接続後、プリンターサーバdelta経由で観測所のプリンターを使うことができます。ただし、ワークグループを”NRO”にする必要があります。

その他計算機関係の情報 • 野辺山太陽電波観測所のホームページに計算機マニュアルがあります。まず、それをお読み下さい。 http://solar.nro.nao.ac.jp/computer/srnet_man.htm

CDAW’07用観測データ－１ • 皆様から頂いた研究会参加申込書より、以下の日にちのデータをあらかじめ収集しておきました。 • 2006/12/12 – 13 • 2007/01/15 – 16 • 2007/05/02 – 03 • 集めたデータ（野辺山以外）は、 • Hinode/SOT, XRT, EIS • SOHO/EIT, MDI • TRACE, RHESSI

CDAW’07用観測データ－2 • 各データの置き場所 • Hinode • /solardb/hinode/???/level0/YYYY/MO/DD/… • SOHO/EIT • /solardb/soho/eit/CDAW07/YYYY_MON_D1_D2 • SOHO/MDI • /solardb/soho/mdi/CDAW07/YYYY_MON_D1_D2 • TRACE • /solardb/trace/week(20061210, 20070114, 20070429) • RHESSI (DB依存なので、特に知る必要な無いはず。) • /solardb/rhessi/YYYY/MO/DD

野辺山電波ヘリオグラフ(NoRH)・野辺山偏波計(NoRP)のデータ解析の初歩野辺山電波ヘリオグラフ(NoRH)・野辺山偏波計(NoRP)のデータ解析の初歩

まずは、これを読んでください。 • 野辺山電波ヘリオグラフ解析マニュアル • http://solar.nro.nao.ac.jp/norh/doc/manual/index.html • 野辺山偏波計解析マニュアル • http://solar.nro.nao.ac.jp/norp/doc/manual/index.html

＜ヘリオグラフデータ解析＞17GHz 低時間分解能でOKの場合 • その日の17GHz 画像１枚（または、時間分解能１０分）で事たりる場合 • 生データから像合成をする必要はなし。 • 以下に、17GHz １０分画像のfitsファイルがあります。 /archive/pub/norh/fits/10min/YYYY/MO/DD

＜ヘリオグラフデータ解析＞像合成をする場合の流れと注意＜ヘリオグラフデータ解析＞像合成をする場合の流れと注意 • 生データ(ss?? sz??)を自分のワークディレクトリー(/scr/s??等）へ転送する。(norh_trans) • IDL内のnorh_synthコマンドを使って、像合成を行う。 • かならず、host=‘sx8’　というオプションをつけて下さい。 • スパコンSX-8で像合成ソフトが走ります。 • 数百枚の画像を像合成する場合は、queue=‘B’ かqueue=‘C’ というオプションを使ってください。 • バッチモードで像合成ソフトが走り、数時間CPUタイムを連続的に使えます。 • フレアなど小さい構造がターゲットの場合は、視野をcenfnlやsizeオプションを使って、小さくして像合成をしてください。 • そうしないと、全面画像を作成してしまいます。 • 像合成がおわったら、生データは不要なので、削除する。（ディスクの有効利用のため、お願いします。） • 出来たfitsファイルを読み込む。

＜ヘリオグラフデータ解析＞像合成プログラムの特性＜ヘリオグラフデータ解析＞像合成プログラムの特性 • norh_synthプログラムでは、progオプションで像合成用ソフトを指定することが出来ます。 • hanaoka (17GHz, 34GHz) • NoRHデフォルト増合成プログラム。 • フレアなど、構造の小さい電波ソースに強い。 • koshix (17GHz) • プロミネンスなど、大きな構造に強い • fujiki (17GHz) • NoRHの最高分解能を出したいときは、このソフト • 視野は128”に固定され、部分画像しか作ることが出来ない。

＜ヘリオグラフデータ解析＞fitsファイルの扱い方＜ヘリオグラフデータ解析＞fitsファイルの扱い方 • データ読み込み norh_rd_img, files, index, data (filesはファイル名の変数） • Zarro map化 norh_index2map, index, data, map

＜NoRH/NoRPデータ解析＞NoRH/NoRP観測データでわかること-1＜NoRH/NoRPデータ解析＞NoRH/NoRP観測データでわかること-1 • NoRH • 17GHz • 輝度温度(Tb) • 偏波率（円偏波/Stokes-V：右回り/左回り） • 34GHz • 輝度温度(Tb) • 17GHz/34GHz • 電波のスペクトル分布 • NoRP • Total Flux: 1, 2, 3.75, 9.4, 17, 35, 80GHz • 偏波率： 1, 2, 3.75, 9.4, 17, 35GHz

＜NoRH/NoRPデータ解析＞NoRH/NoRP観測データでわかること-2＜NoRH/NoRPデータ解析＞NoRH/NoRP観測データでわかること-2

＜NoRH/NoRPデータ解析＞電波を放射するメカニズム１＜NoRH/NoRPデータ解析＞電波を放射するメカニズム１ • 熱放射(Free-Free) • 光学的に薄ければ、温度を仮定してEMが求められる。（場合によっては、偏波率で磁場の強度も測定可能） • 光学的に厚ければ、輝度温度＝プラズマの温度 • ジャイロ共鳴（gyro-resonance) • 強磁場中(>1000Gauss)では、ジャイロ運動の周波数が、17GHzに近くなるため、熱速度でジャイロ運動をしている電子が、17GHzの電波を放射する。 • 偏波率で、視線方向磁場の向きはわかる。 • ジャイロシンクロトロン（gyro-synchrotron) • 高エネルギー電子（ただし、速度は光速の３割程度）が放射する、非熱的放射。 • 光学的に薄ければ、電波を放射している電子のエネルギースペクトルを導出することも可能。

＜NoRH/NoRPデータ解析＞電波を放射するメカニズム２　スペクトル＜NoRH/NoRPデータ解析＞電波を放射するメカニズム２　スペクトル

おわり
