  1. 09. 그래픽과 이미지

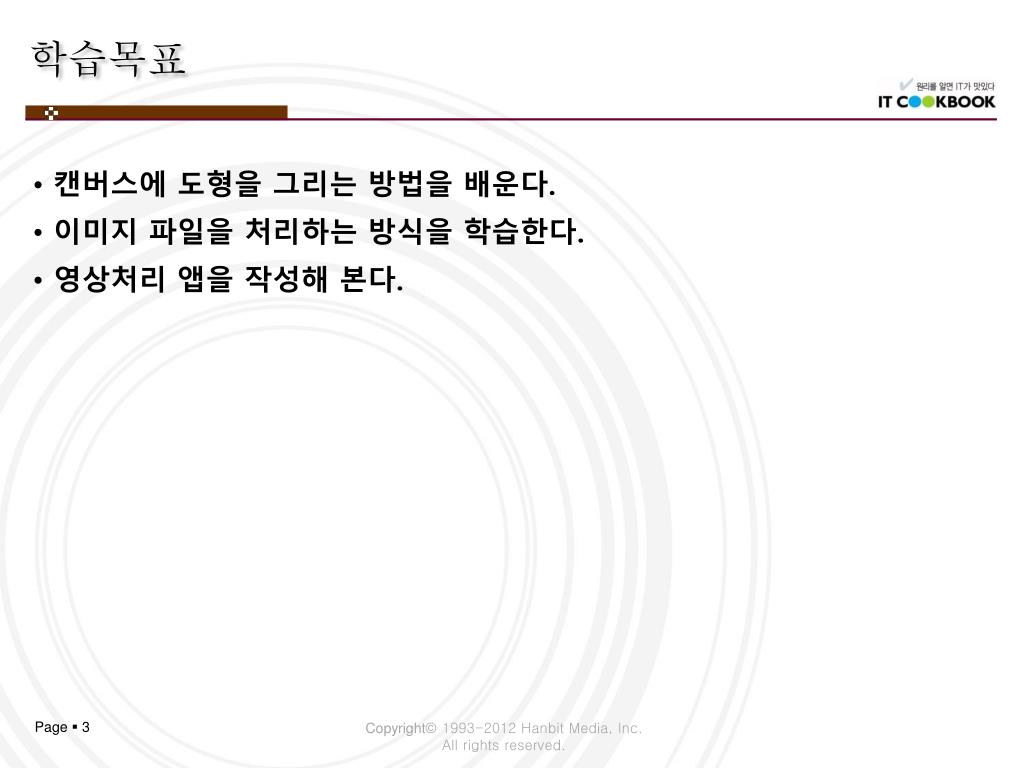

  2. 캔버스에 도형을 그리는 방법을 배운다. • 이미지 파일을 처리하는 방식을 학습한다. • 영상처리 앱을 작성해 본다.

  3. 1. 그래픽 ▶캔버스와 페인트 기본 • 개요 (1/2) • 화면에 도형을 그릴 때 사용되는 클래스는 Canvas 클래스와 Paint 클래스 • 대표적인 android.graphics.Canvas클래스의 점을 찍는 메소드의 원형

  4. 1. 그래픽 ▶캔버스와 페인트 기본 • 개요 (2/2) • 그래픽을 표현할 때는 View 클래스를 재정의하는 형태가 많이 사용

  5. 1. 그래픽 ▶그래픽 처리 기본 • 기본 예제 (1/2) 이 부분에 그려질 내용을 코딩

  6. 1. 그래픽 ▶그래픽 처리 기본 • 기본 예제 (2/2)

  7. 1. 그래픽 ▶그래픽 처리 기본 • [직접 풀어보기 9-1] • 그림과 같은 화면을 출력하도록 다음 메소드를 사용해 Java를 코딩해보자. • Paint.setStrokeCap() • Canvas.drawOval() • Paint.setColor(Color.argb())

  8. 1. 그래픽 ▶터치 이벤트 • 개요 • 화면에 생성한 뷰를 터치하면 Touch 이벤트가 발생 • 손가락으로 그림을 그릴려면 터치 이벤트를 활용해야 한다. • 터치를 구현하려면 View 클래스의 onTouchEvent( ) 메소드를 오버라이드해서 코딩

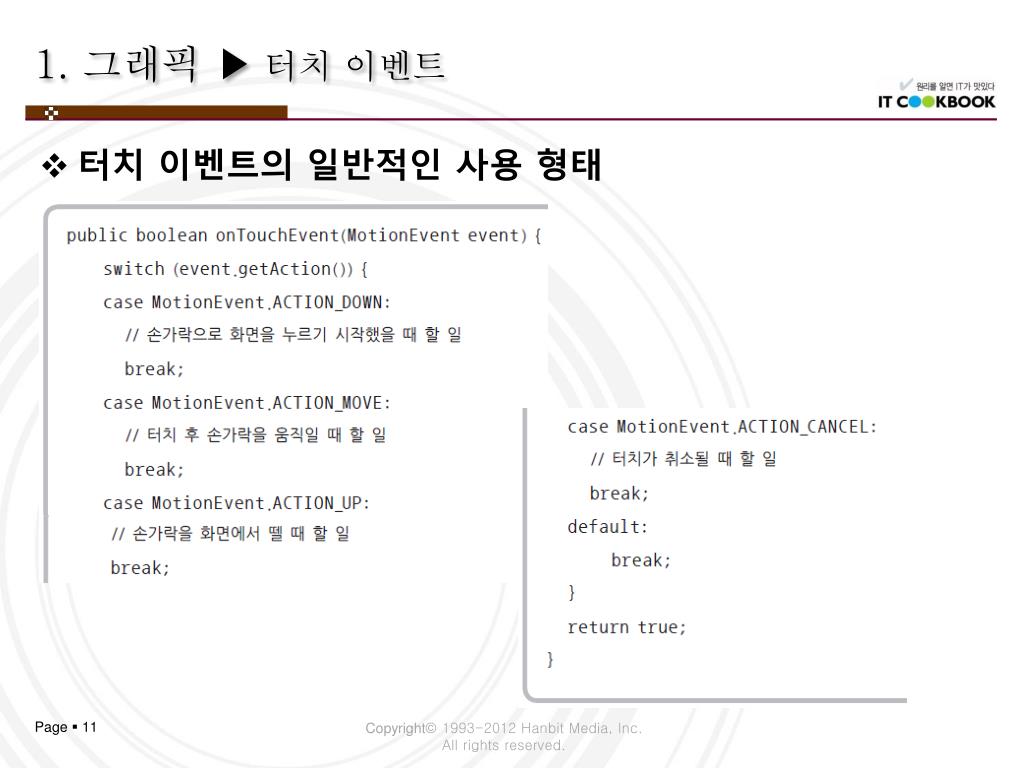

  9. 1. 그래픽 ▶터치 이벤트 • 터치 이벤트의 일반적인 사용 형태

  10. 1. 그래픽 [실습9-1] 간단 그림판 만들기 (1/6) • 화면을 손가락으로 터치, 드래그해서 선 또는 원을 그리는 간단한 앱을 작성하자. 선을 그릴지, 원을 그릴지는 옵션메뉴로 선택하도록 작성한다. • 프로젝트 정보 • 프로젝트 이름 : Project9_1 • 패키지 이름 : com.cookandroid.project9_1 • 빌드SDK : Goolge API 15 또는 16 • Minimum Required SDK : API 15 또는 16 • 액티비티이름 : Project9_1Activity • 레이아웃 이름 : main • 타이틀 : Project9_1

  11. 1. 그래픽 • [실습9-1] 간단 그림판 만들기 (2/6) • 화면 디자인 • 이번 프로젝트는 Java 코드로만 작성됨. • main.xml은 필요 없으므로 삭제해도 됨.

  12. 1. 그래픽 • [실습9-1] 간단 그림판 만들기 (3/6) • Java 코딩 1 • View 클래스의 상속을 받는 MyGraphicView클래스를 만든다.

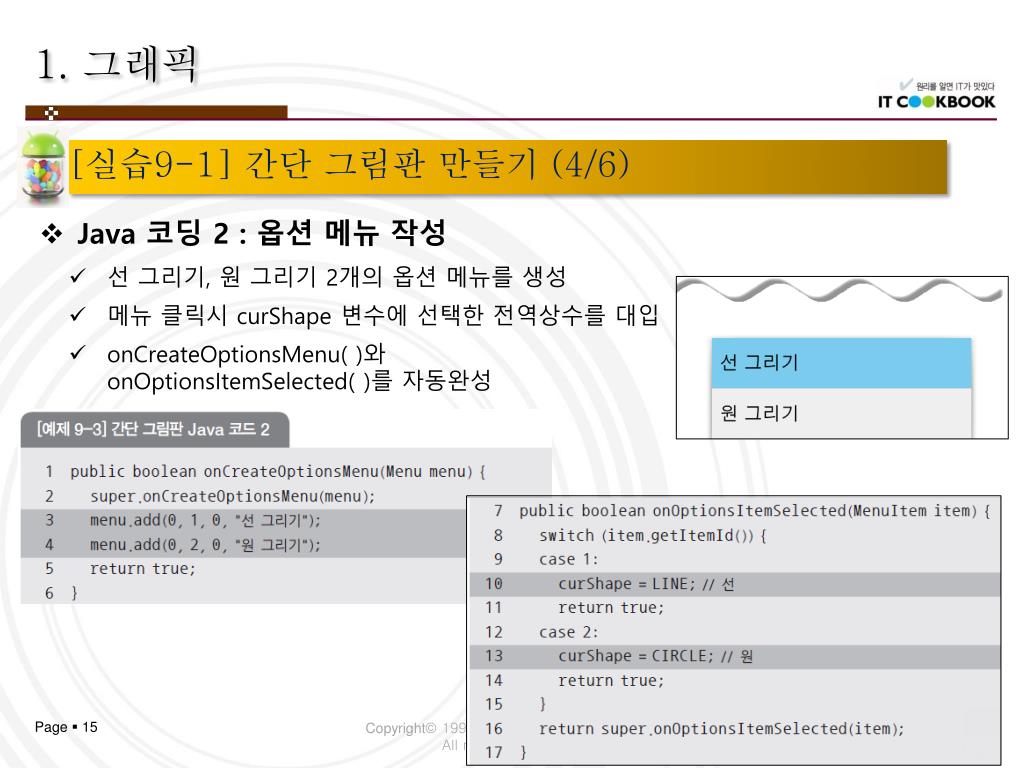

  13. 1. 그래픽 • [실습9-1] 간단 그림판 만들기 (4/6) • Java 코딩 2 : 옵션 메뉴 작성 • 선 그리기, 원 그리기 2개의 옵션 메뉴를 생성 • 메뉴 클릭시curShape변수에 선택한 전역상수를 대입 • onCreateOptionsMenu( )와 onOptionsItemSelected( )를 자동완성

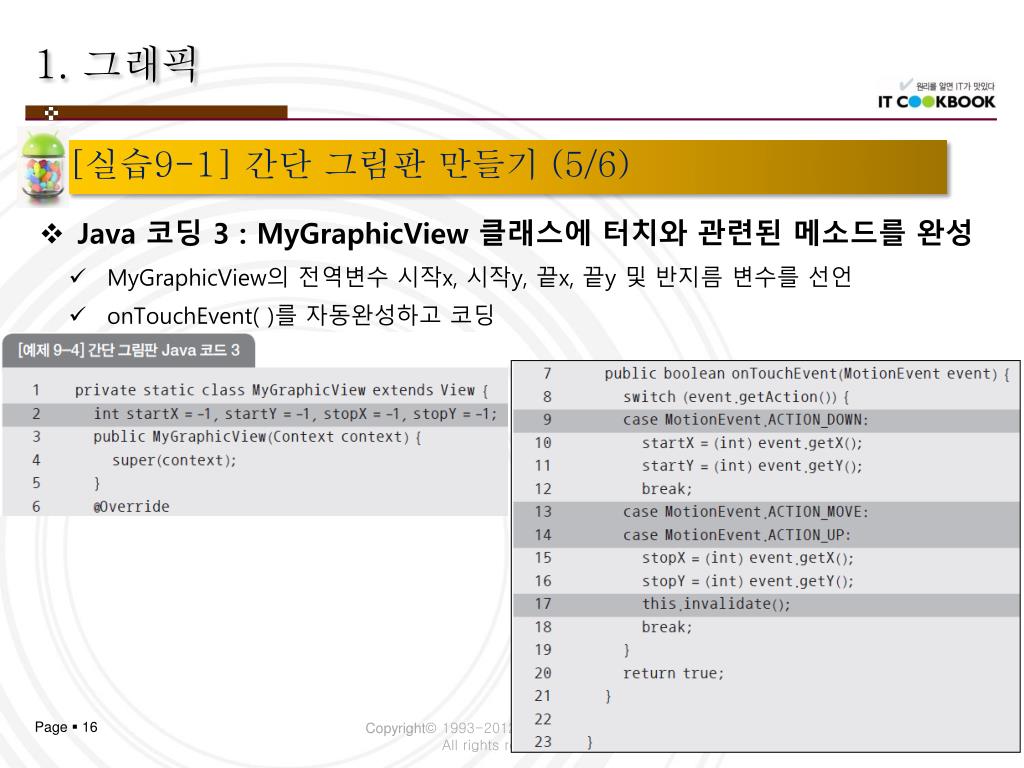

  14. 1. 그래픽 • [실습9-1] 간단 그림판 만들기 (5/6) • Java 코딩 3 : MyGraphicView클래스에 터치와 관련된 메소드를 완성 • MyGraphicView의 전역변수 시작x, 시작y, 끝x, 끝y 및 반지름 변수를 선언 • onTouchEvent( )를 자동완성하고 코딩

  15. 1. 그래픽 • [실습9-1] 간단 그림판 만들기 (6/6) • Java 코딩 4 : onDraw( ) 메소드를 완성 • 페인트에 선의 두께, 채우기 여부, 선의 색상을 지정 • switch( )~case문으로 메뉴에서 선택한 내용에 따라 선 또는 원을 그린다

  16. 1. 그래픽 • [직접 풀어보기 9-2] • [실습 9-1]을 다음과 같이 수정한다. • 클릭한 두 점을 끝점으로 하는 사각형이 추가로 그려지도록 한다. • 색상을 옵션 메뉴에서 선택되도록 한다. 색상은 서브 메뉴로 나오게 하고, 빨강, 초록, 파랑 3가지만 사용한다.

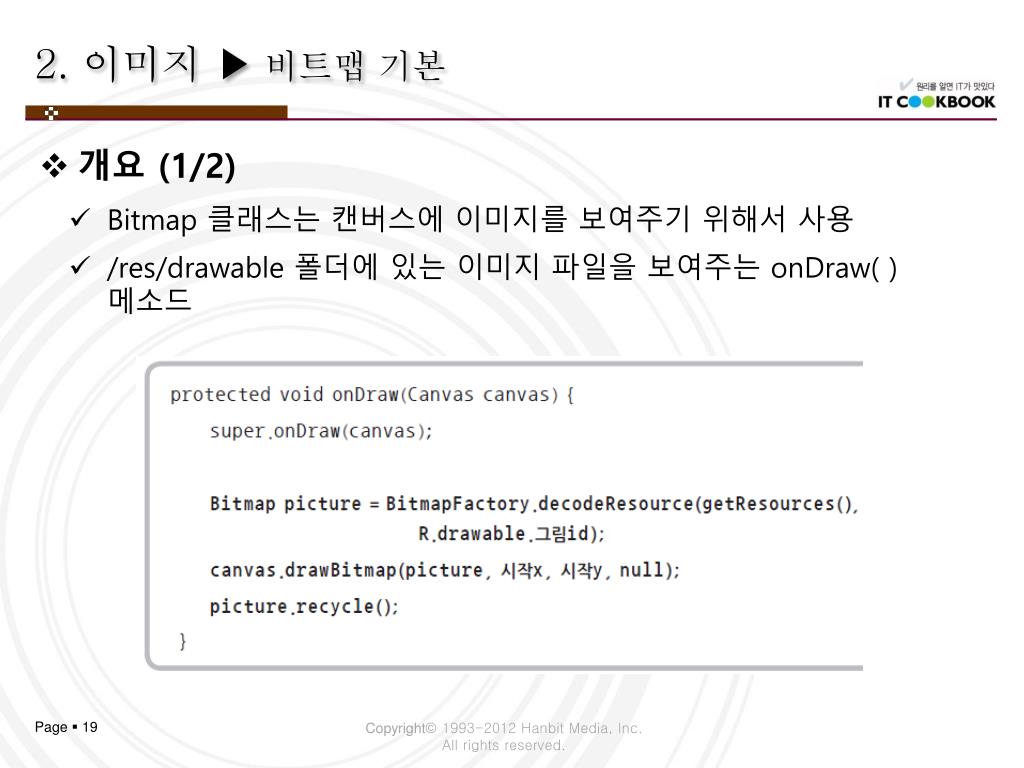

  17. 2. 이미지 ▶비트맵 기본 • 개요 (1/2) • Bitmap 클래스는 캔버스에 이미지를 보여주기 위해서 사용 • /res/drawable 폴더에 있는 이미지 파일을 보여주는 onDraw( ) 메소드

  18. 2. 이미지 ▶비트맵 기본 • 개요 (2/2) • SD카드의 이미지 파일을 보여주는 onDraw( ) 메소드 • 이미지를 화면 중앙에 출력하기 위한 방법

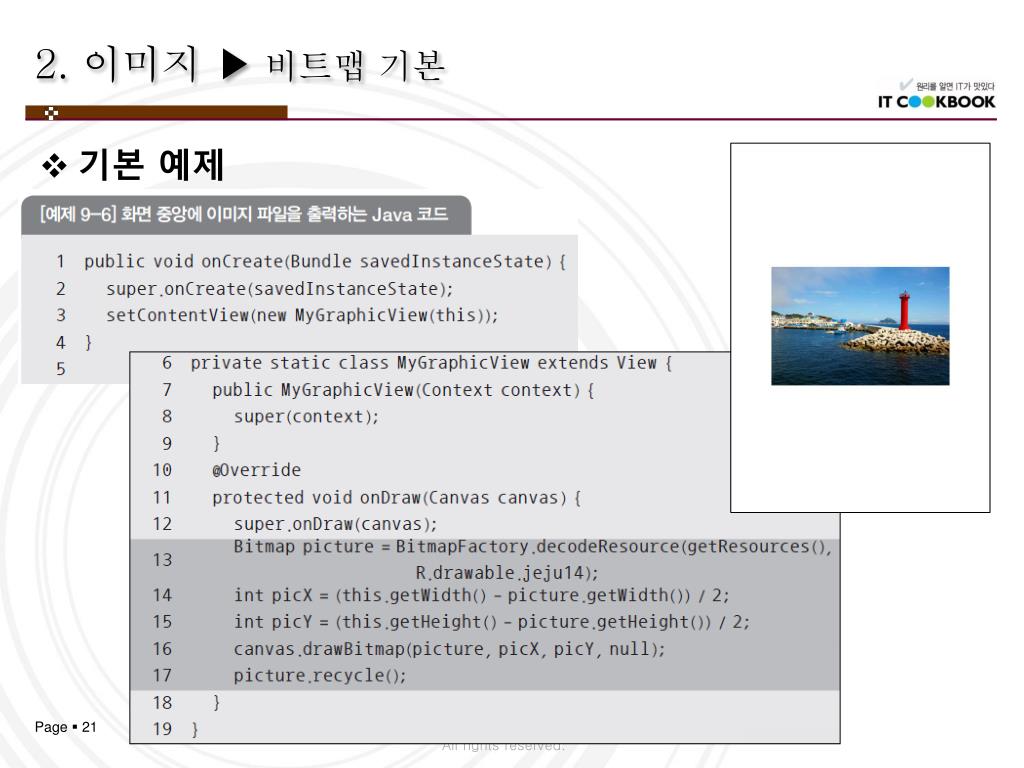

  19. 2. 이미지 ▶비트맵 기본 • 기본 예제

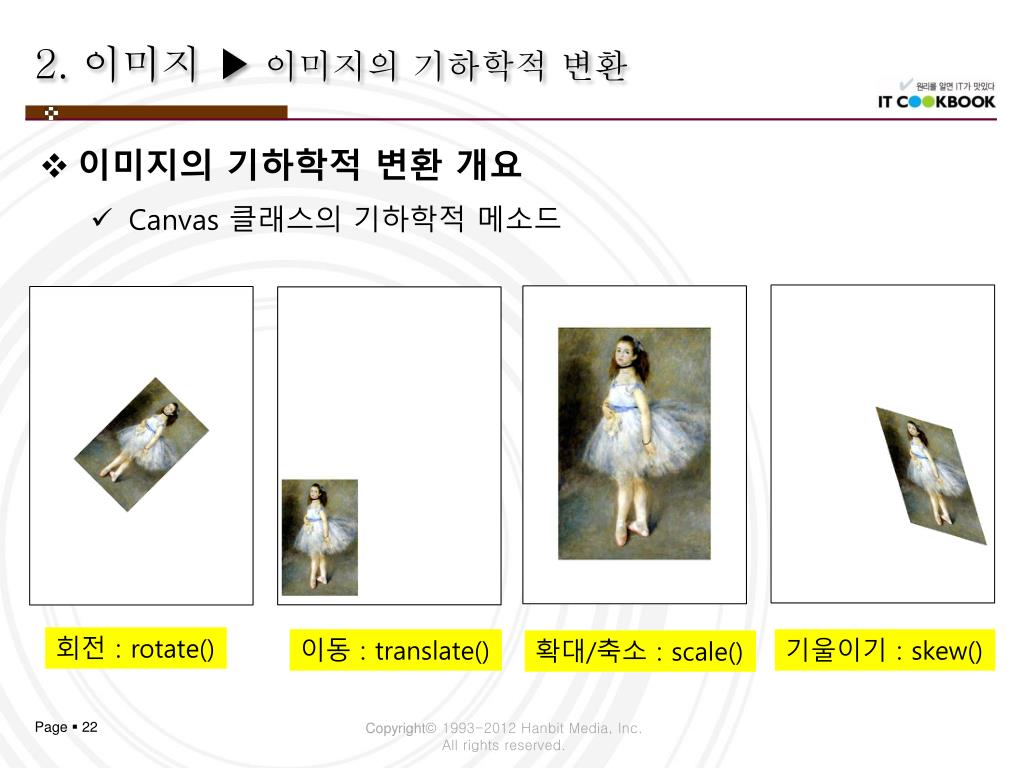

  20. 2. 이미지 ▶이미지의 기하학적 변환 • 이미지의 기하학적 변환 개요 • Canvas 클래스의 기하학적 메소드 회전 : rotate() 이동 : translate() 기울이기 : skew() 확대/축소 : scale()

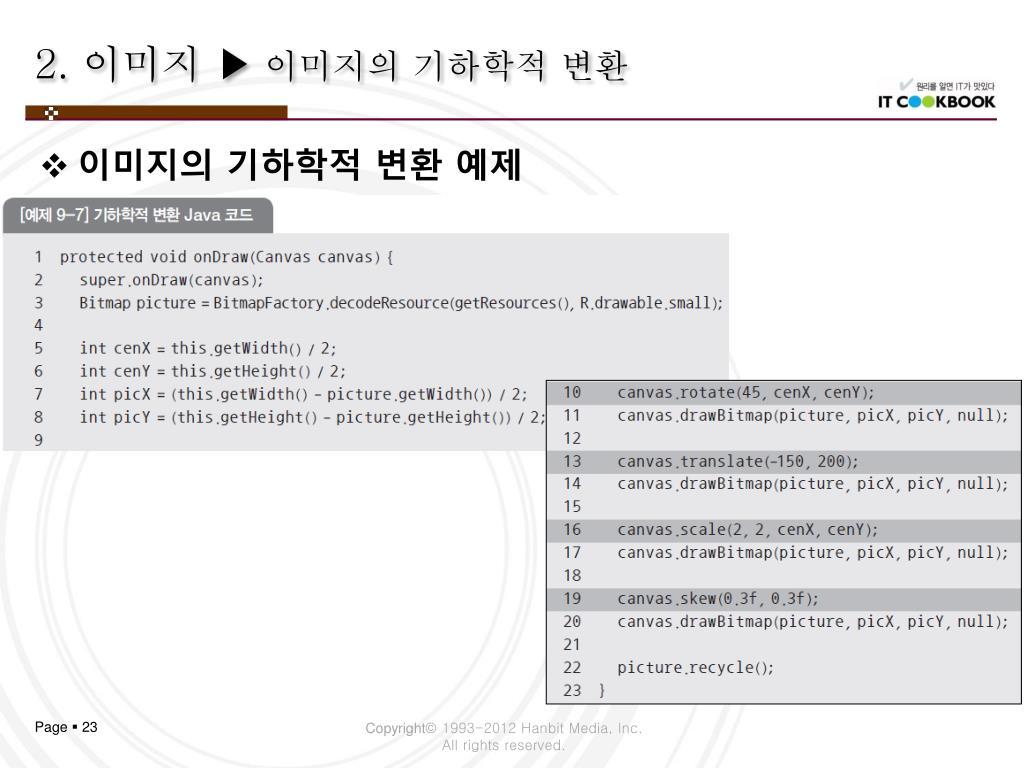

  21. 2. 이미지 ▶이미지의 기하학적 변환 • 이미지의 기하학적 변환 예제

  22. 2. 이미지 ▶이미지 활용 • 블러링 개요 • 이미지를 뿌옇게 하는 효과 • BlurMaskFilter클래스를 제공 BlurMaskFilter(반지름, 스타일); INNER SOLID OUTER NORMAL

  23. 2. 이미지 ▶이미지 활용 • 블러링 예제

  24. 2. 이미지 ▶이미지 활용 • 엠보싱 개요 • 이미지가 볼록하게 튀어나와 보이는 효과 • EmbosMaskFilter클래스를 제공  EmbossMaskFilter(빛의 xyz 방향 1차 배열, 빛의 밝기, 반사 계수, 블러링 크기); 빛 방향 {10, 3, 3} 빛 방향 {3, 3, 10} 빛 방향 {3, 10, 3} 빛 방향 {3, 3, 3}

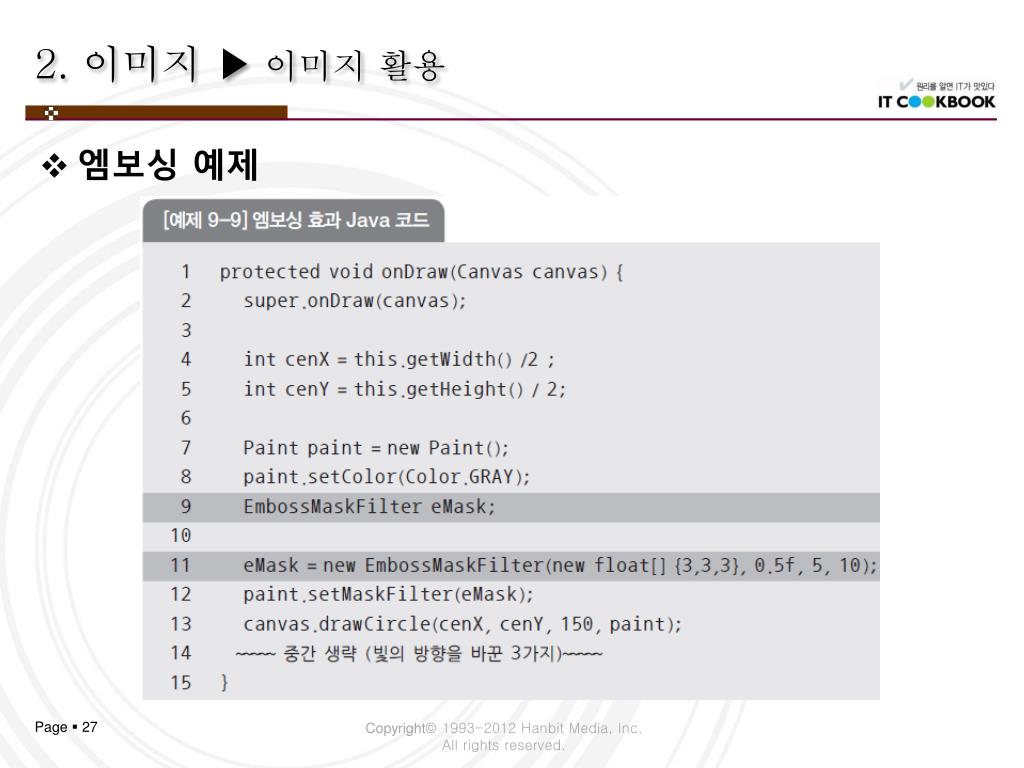

  25. 2. 이미지 ▶이미지 활용 • 엠보싱 예제

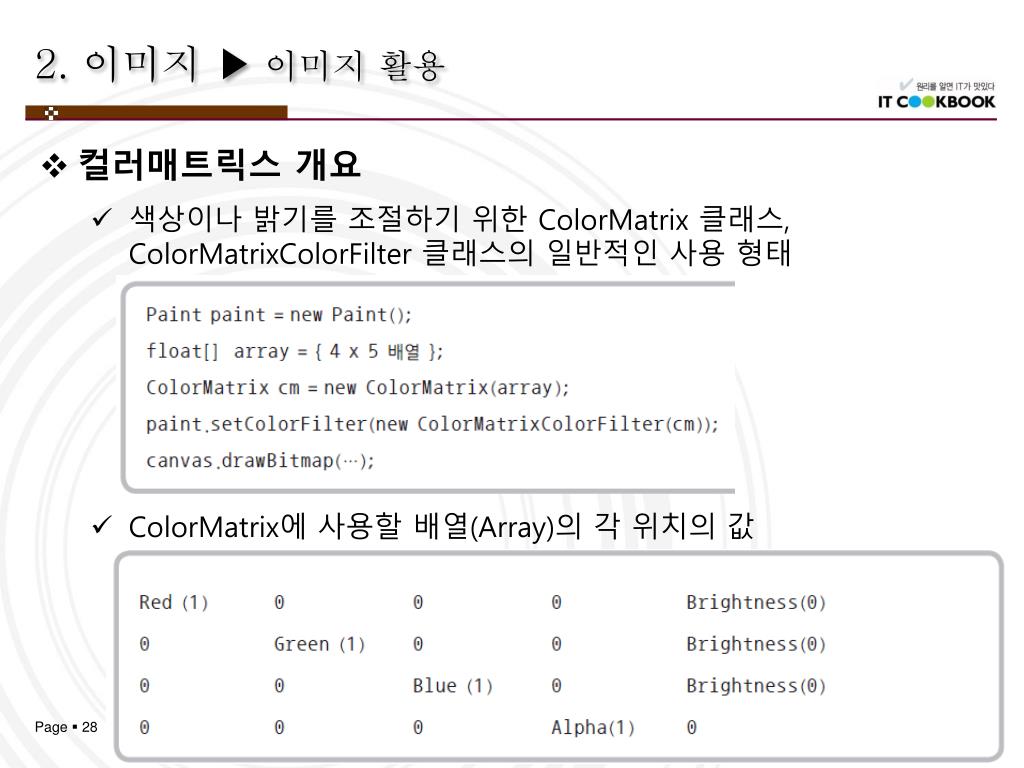

  26. 2. 이미지 ▶이미지 활용 • 컬러매트릭스 개요 • 색상이나 밝기를 조절하기 위한 ColorMatrix클래스, ColorMatrixColorFilter클래스의 일반적인 사용 형태 • ColorMatrix에 사용할 배열(Array)의 각 위치의 값

  27. 2. 이미지 ▶이미지 활용 • 컬러매트릭스 예제

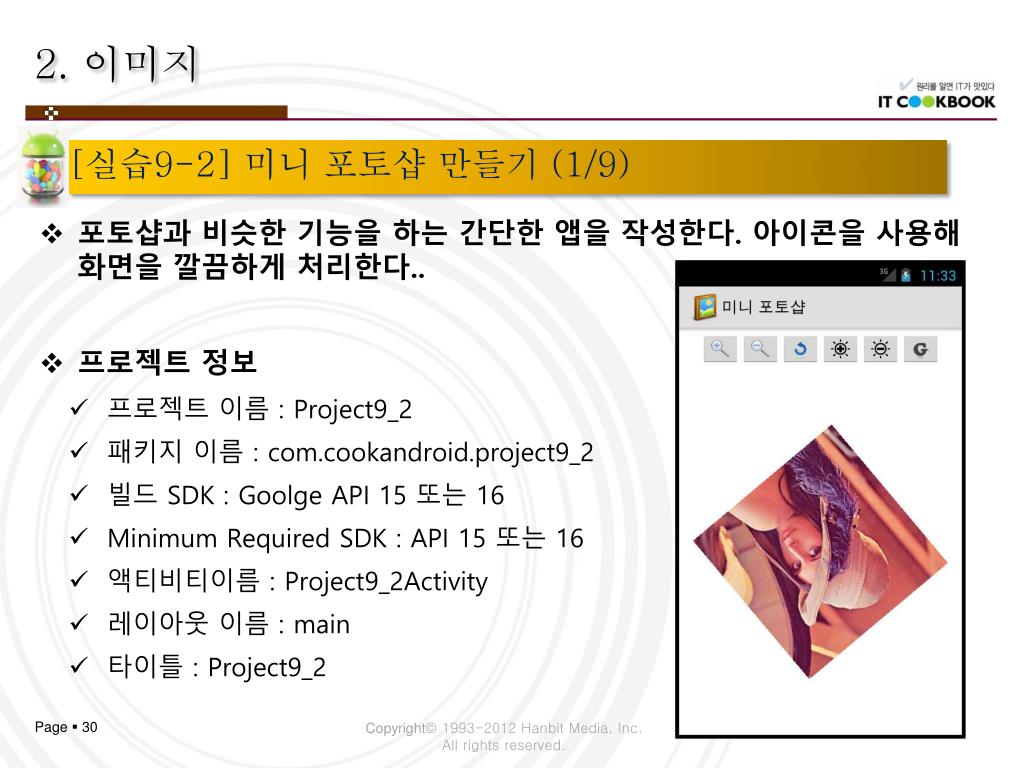

  28. 2. 이미지 [실습9-2] 미니 포토샵 만들기 (1/9) • 포토샵과 비슷한 기능을 하는 간단한 앱을 작성한다. 아이콘을 사용해 화면을 깔끔하게 처리한다.. • 프로젝트 정보 • 프로젝트 이름 : Project9_2 • 패키지 이름 : com.cookandroid.project9_2 • 빌드SDK : Goolge API 15 또는 16 • Minimum Required SDK : API 15 또는 16 • 액티비티이름 : Project9_2Activity • 레이아웃 이름 : main • 타이틀 : Project9_2

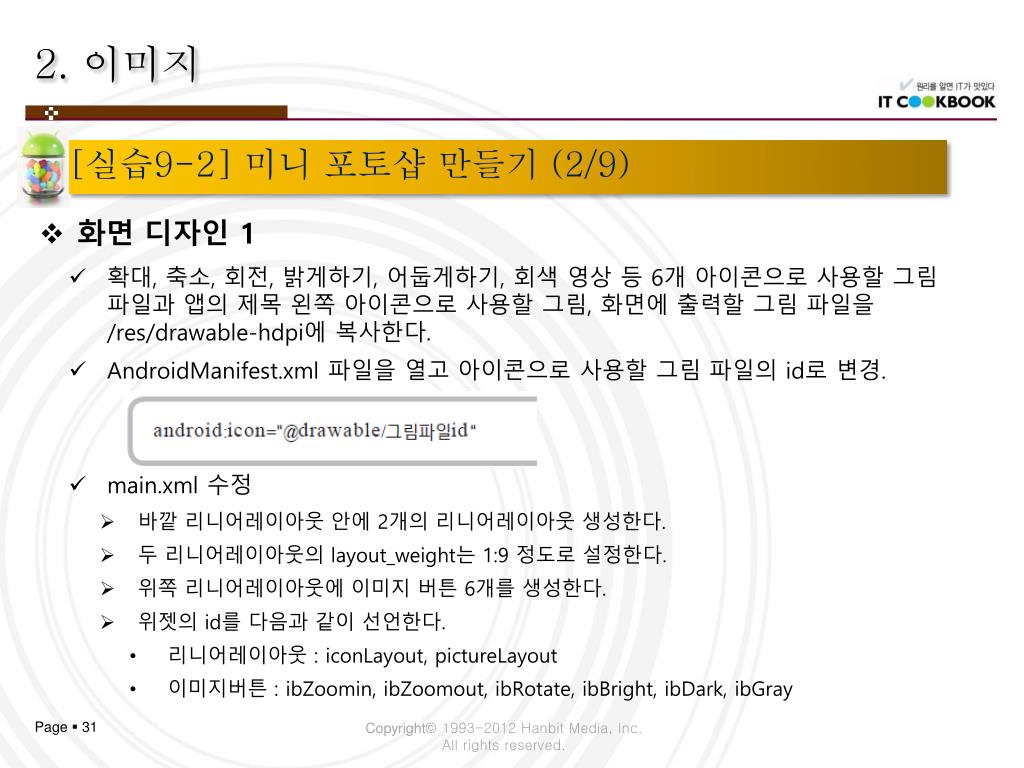

  29. 2. 이미지 • [실습9-2] 미니 포토샵 만들기 (2/9) • 화면 디자인 1 • 확대, 축소, 회전, 밝게하기, 어둡게하기, 회색 영상 등 6개 아이콘으로 사용할 그림 파일과 앱의 제목 왼쪽 아이콘으로 사용할 그림, 화면에 출력할 그림 파일을 /res/drawable-hdpi에 복사한다. • AndroidManifest.xml 파일을 열고 아이콘으로 사용할 그림 파일의 id로 변경. • main.xml 수정 • 바깥 리니어레이아웃 안에 2개의 리니어레이아웃 생성한다. • 두 리니어레이아웃의 layout_weight는 1:9 정도로 설정한다. • 위쪽 리니어레이아웃에 이미지 버튼 6개를 생성한다. • 위젯의 id를 다음과 같이 선언한다. • 리니어레이아웃 : iconLayout, pictureLayout • 이미지버튼 : ibZoomin, ibZoomout, ibRotate, ibBright, ibDark, ibGray

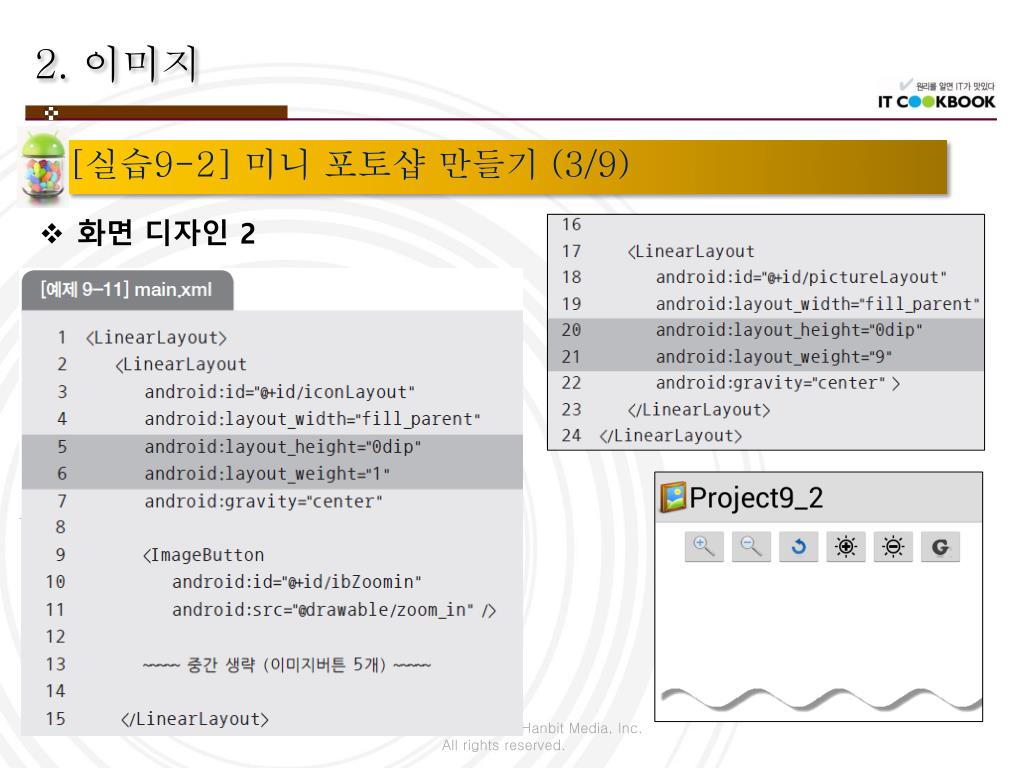

  30. 2. 이미지 • [실습9-2] 미니 포토샵 만들기 (3/9) • 화면 디자인 2

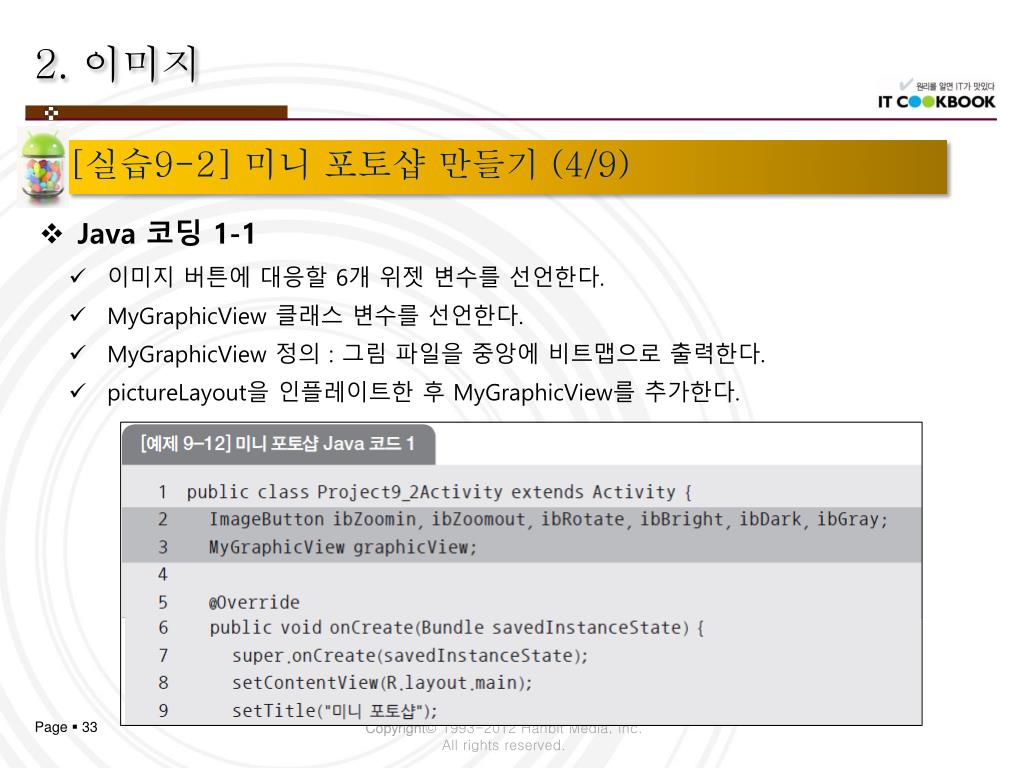

  31. 2. 이미지 • [실습9-2] 미니 포토샵 만들기 (4/9) • Java 코딩 1-1 • 이미지 버튼에 대응할 6개 위젯 변수를 선언한다. • MyGraphicView클래스 변수를 선언한다. • MyGraphicView정의 : 그림 파일을 중앙에 비트맵으로 출력한다. • pictureLayout을 인플레이트한 후 MyGraphicView를 추가한다.

  32. 2. 이미지 • [실습9-2] 미니 포토샵 만들기 (5/9) • Java 코딩 1-2

  33. 2. 이미지 • [실습9-2] 미니 포토샵 만들기 (6/9) • Java 코딩 2 : 확대 아이콘 • 축척에 사용될 전역변수를 선언 • clickIcons( ) 메소드를 정의하고 확대 아이콘 클릭 리스너를 생성 • clickIcons( ) 메소드를 호출 • onDraw( )에 Cavas.scale( ) 메소드를 추가

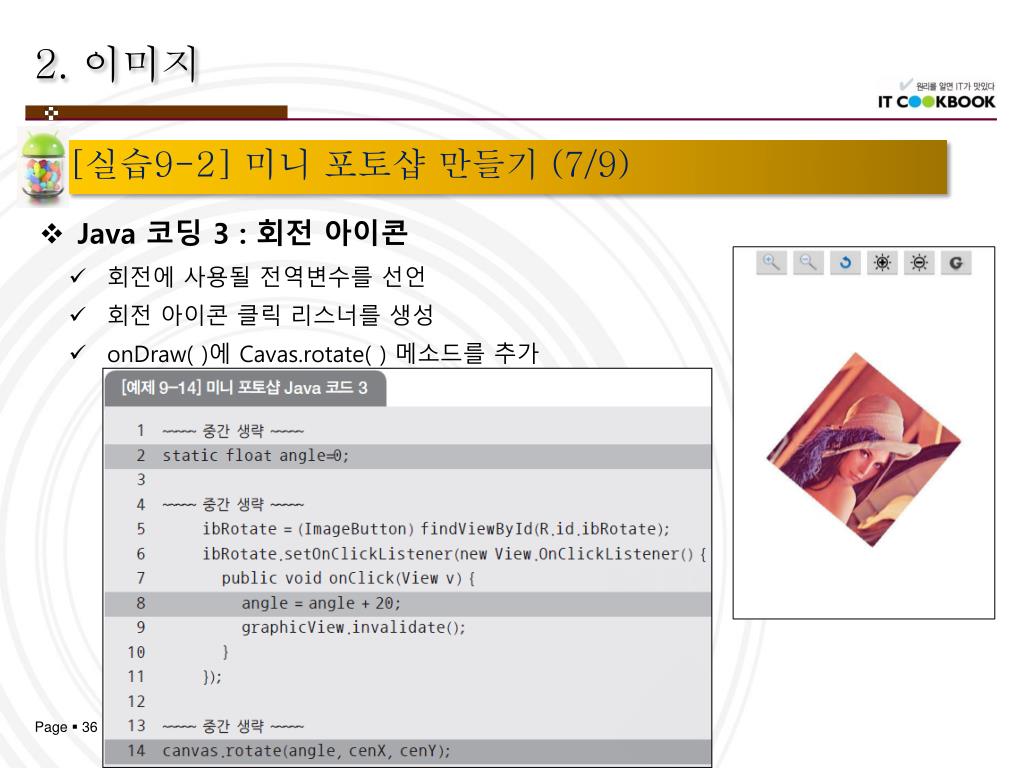

  34. 2. 이미지 • [실습9-2] 미니 포토샵 만들기 (7/9) • Java 코딩 3 : 회전 아이콘 • 회전에 사용될 전역변수를 선언 • 회전 아이콘 클릭 리스너를 생성 • onDraw( )에 Cavas.rotate( ) 메소드를 추가

  35. 2. 이미지 • [실습9-2] 미니 포토샵 만들기 (8/9) • Java 코딩 4 : 밝게하기 아이콘 • 화면 밝기에 사용될 전역변수를 선언 / 밝게하기 아이콘 클릭 리스너를 생성 • onDraw( )에 컬러 매트릭스를 적용

  36. 2. 이미지 • [실습9-2] 미니 포토샵 만들기 (9/9) • Java 코딩 5 : 회색영상 아이콘 • 채도에 사용될 전역변수를 선언 / 회색 영상 아이콘 클릭 리스너를 생성 • onDraw( )에 채도 설정을 적용

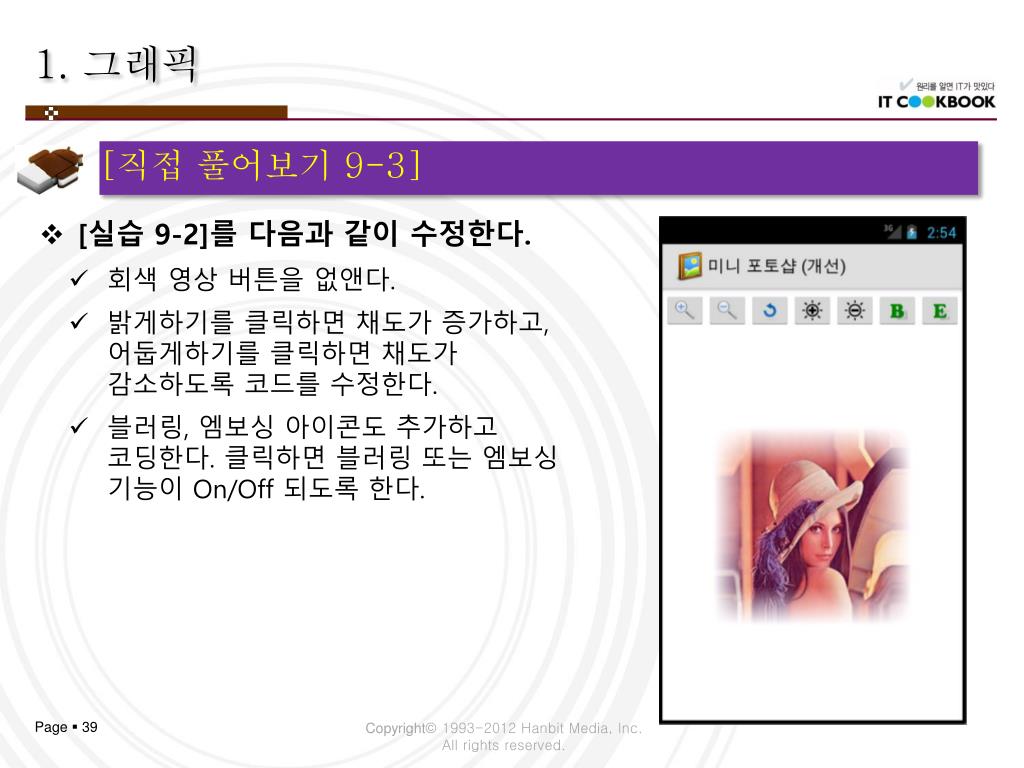

  37. 1. 그래픽 • [직접 풀어보기 9-3] • [실습 9-2]를 다음과 같이 수정한다. • 회색 영상 버튼을 없앤다. • 밝게하기를 클릭하면 채도가 증가하고, 어둡게하기를 클릭하면 채도가 감소하도록 코드를 수정한다. • 블러링, 엠보싱 아이콘도 추가하고 코딩한다. 클릭하면 블러링 또는 엠보싱 기능이 On/Off 되도록 한다.

  38. 화면에 도형을 그릴 때 사용되는 클래스는 Canvas와 Paint다. 캔버스와 페인트의 개념은 도화지와 붓에 비유할 수 있다. • 대표적인 Paint 클래스의 메소드는 다음과 같다. Paint.setAntiAlias( ) → 도형의 끝부분을 부드럽게 처리해준다. Paint.setColor( ) → 색상을 지정한다. Paint.setStrokeWidth( ) → 도형 또는 글자 외곽선의 두께를 설정한다. • Canvas 클래스의 기하학적 메소드에는 rotate( ), scale( ), translate( ), skew( ) 등이 있다. • 안드로이드는 블러링 효과를 주기 위해서 BlurMaskFilter클래스를, 엠보싱 효과를 주기 위해서 EmbosMaskFilter클래스를, 색상이나 밝기를 조절하기 위해서 ColorMatrix클래스와 ColorMatrixColorFilter클래스를, 채도 조절을 위해서 ColorMatirx.setSaturation( ) 메소드를 사용한다.
