  1. 第２回　大阪東部エリア産学官連携フォーラム 2006.5.10 事例発表 水冷プレートへの適用事例 摩擦攪拌接合（ＦＳＷ） 株式会社　中田製作所 　　　　　　　　　　代表取締役　　　中田　寛 　　　　　　　　　　　大阪TLO 　　　 鄭　盛旭 大阪府立産業技術総合研究所　谷口　正志、杉井春夫 平成17年度大阪府実用化開発支援事業補助金による成果

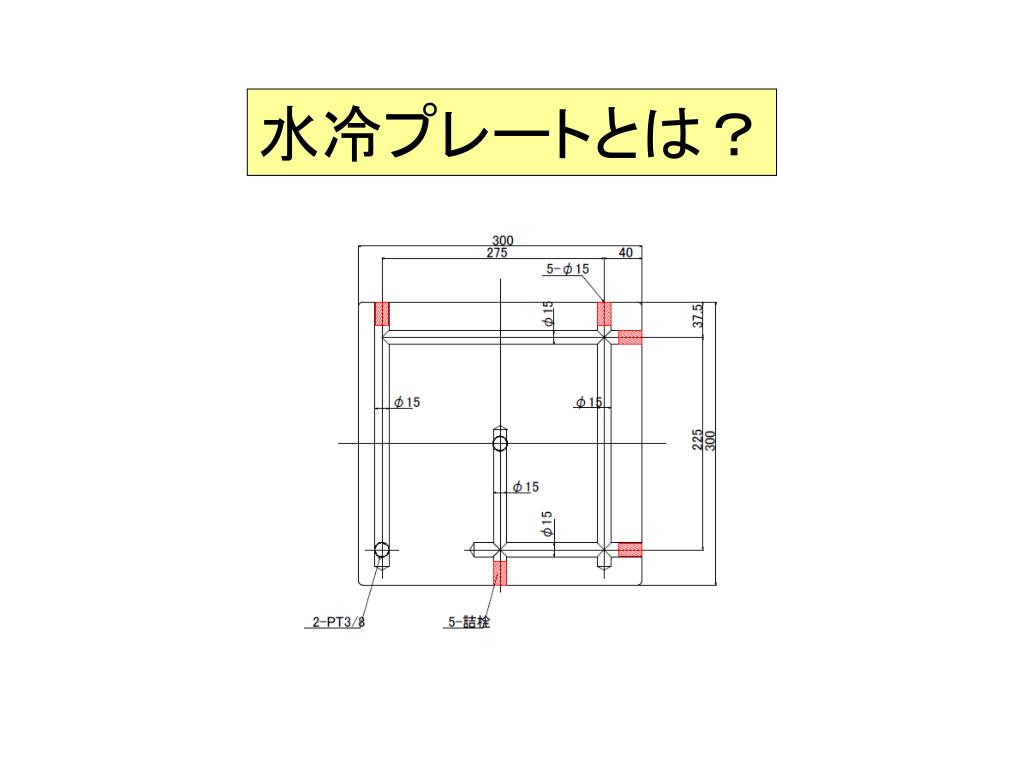

  2. 水冷プレートとは？

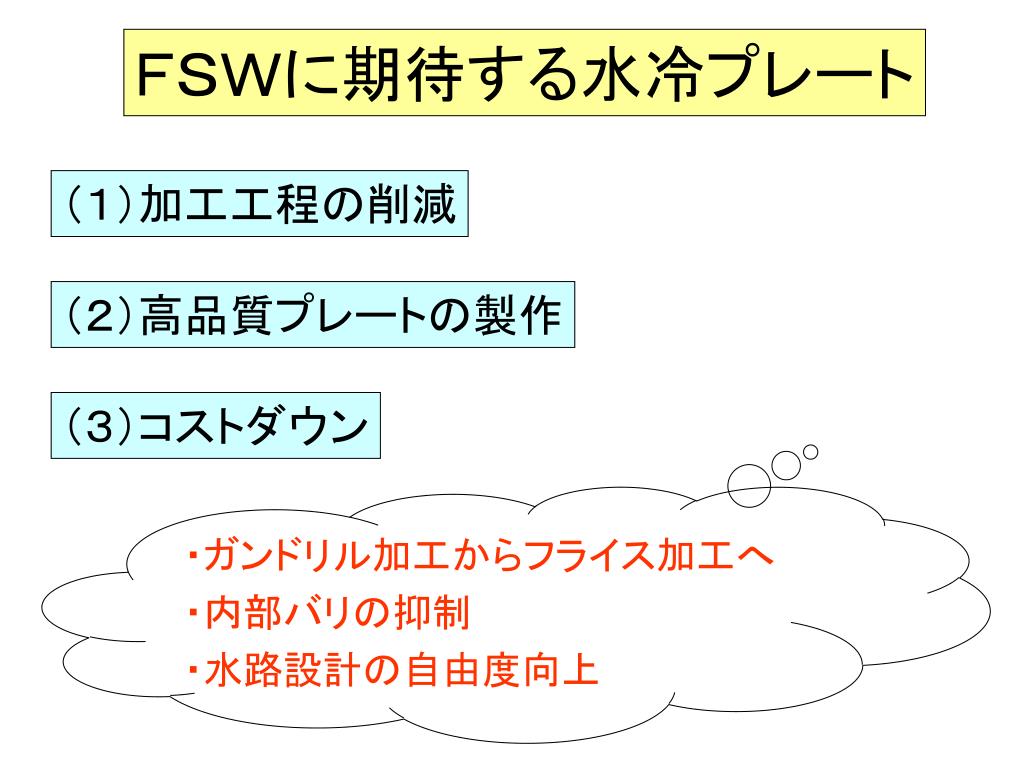

  3. ＦＳＷに期待する水冷プレート （１）加工工程の削減 （２）高品質プレートの製作 （３）コストダウン ・ガンドリル加工からフライス加工へ ・内部バリの抑制 ・水路設計の自由度向上

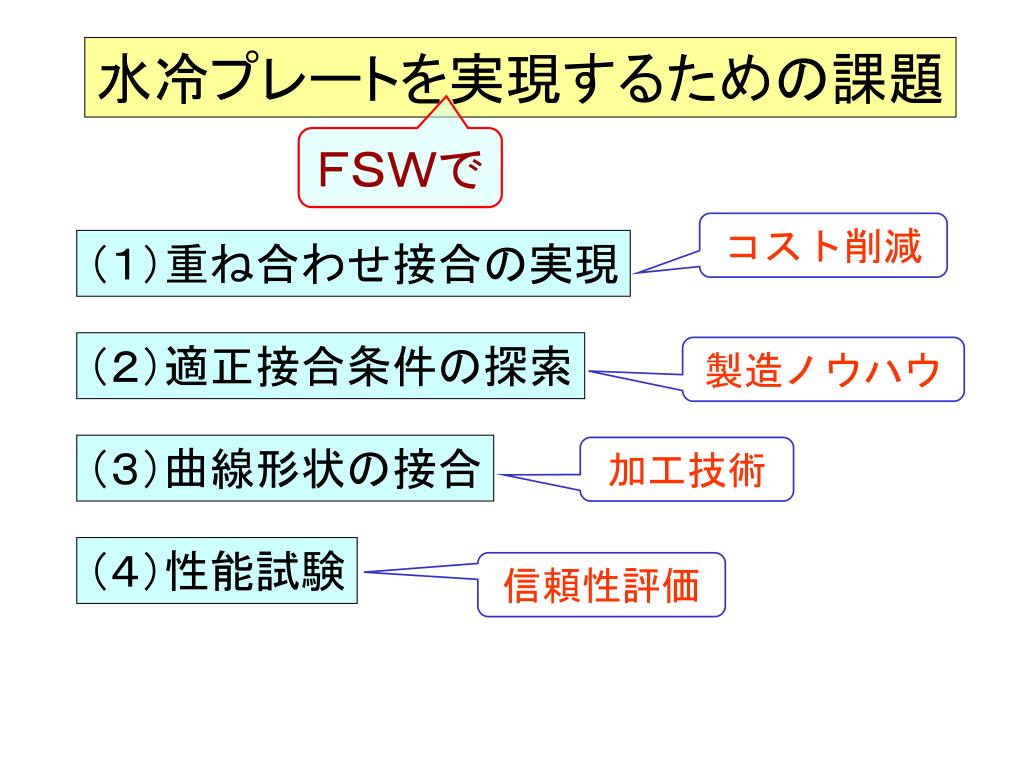

  4. 水冷プレートを実現するための課題 ＦＳＷで コスト削減 （１）重ね合わせ接合の実現 （２）適正接合条件の探索 製造ノウハウ （３）曲線形状の接合 加工技術 （４）性能試験 信頼性評価

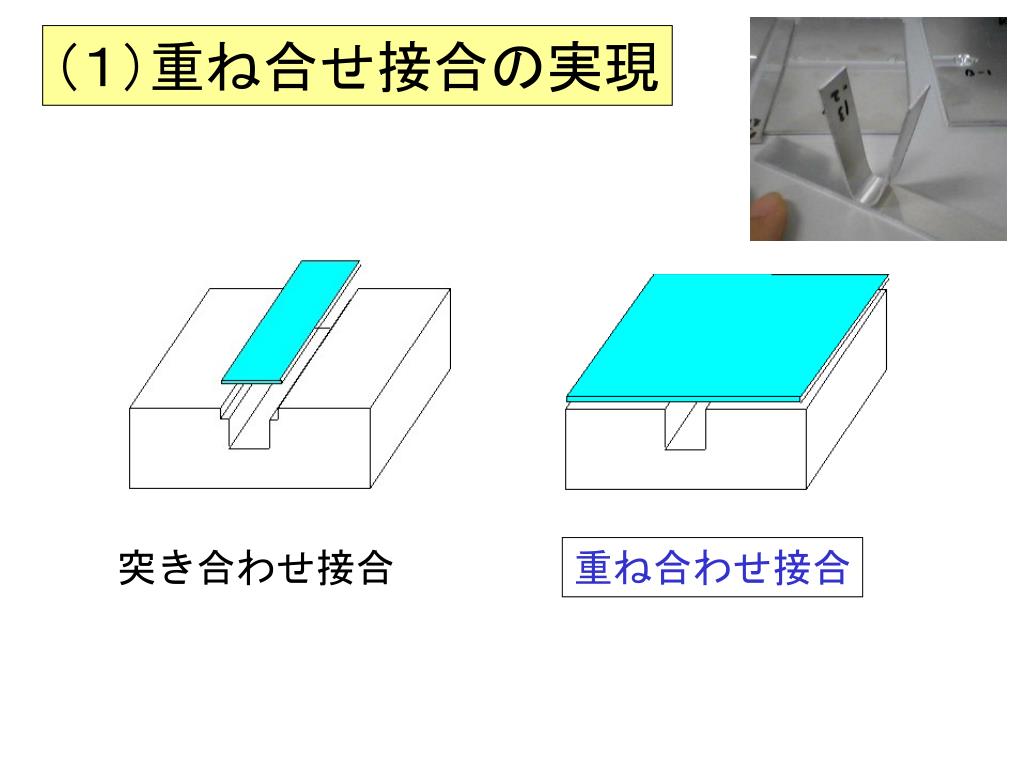

  5. （１）重ね合せ接合の実現 突き合わせ接合 重ね合わせ接合

  6. （２）接合条件の探索 材料　Ａ５０５２ ツールショルダ径　φ１２ プローブ径　φ４　２.９mm 主軸回転数／送り速度 × ６００rpm／２００mm/min １２００rpm／１００mm/min × １８００rpm／４００mm/min

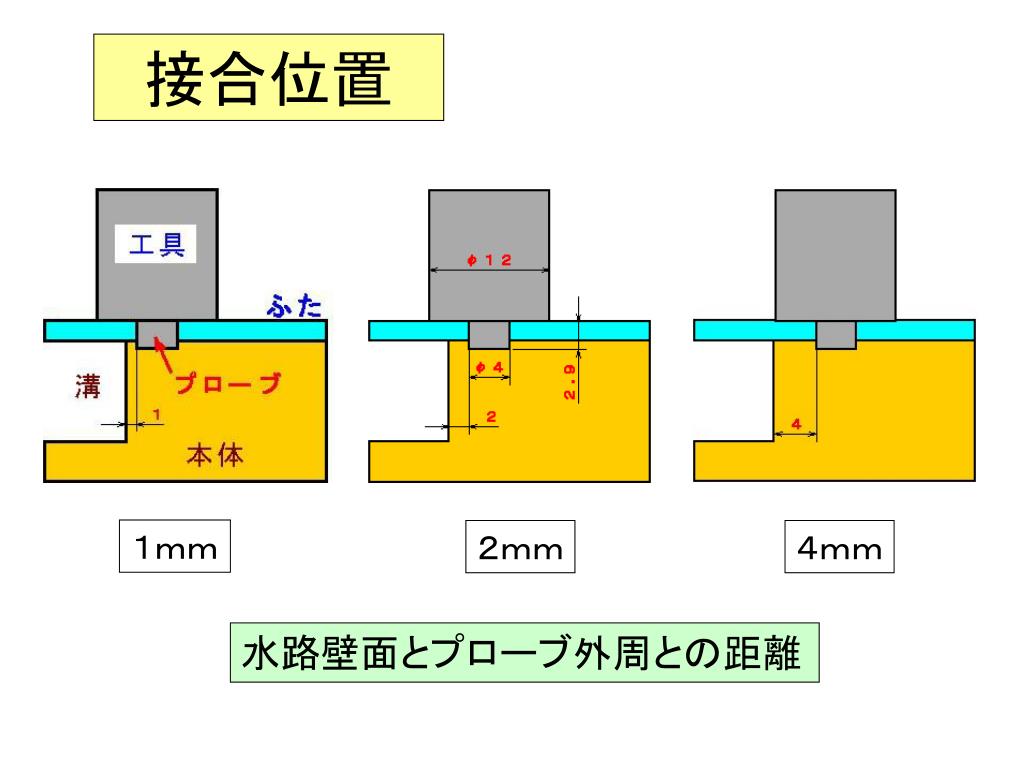

  7. 接合位置 １ｍｍ ２ｍｍ ４ｍｍ 水路壁面とプローブ外周との距離

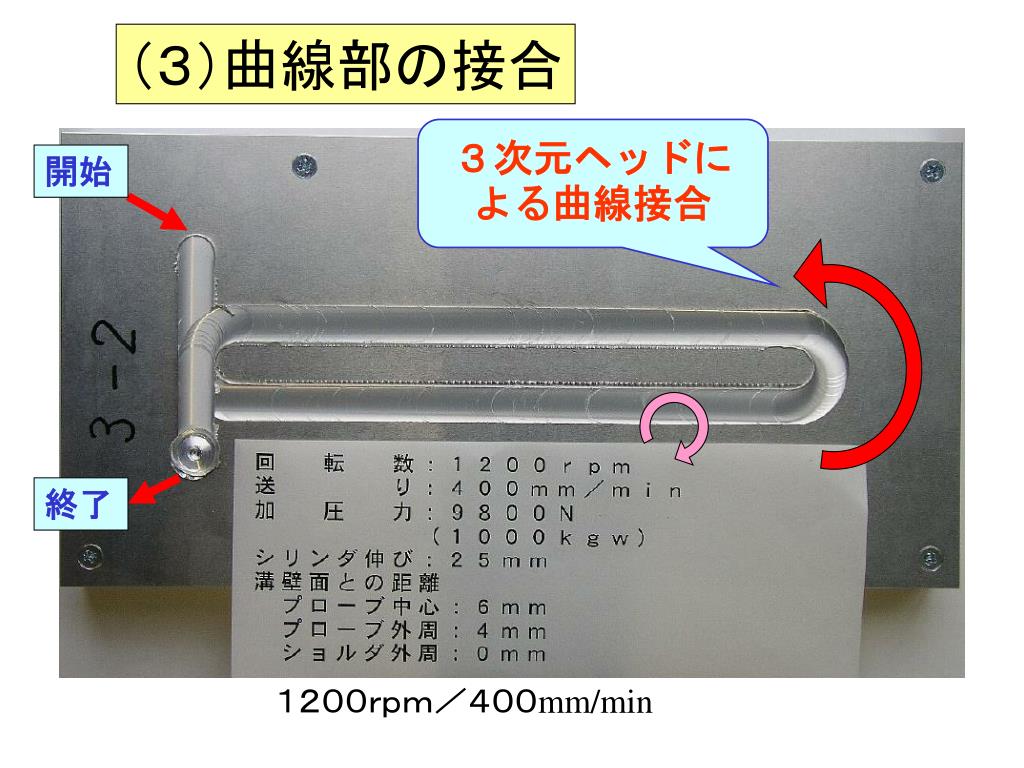

  8. （３）曲線部の接合 ３次元ヘッドによる曲線接合 開始 終了 １２００ｒｐｍ／４００mm/min

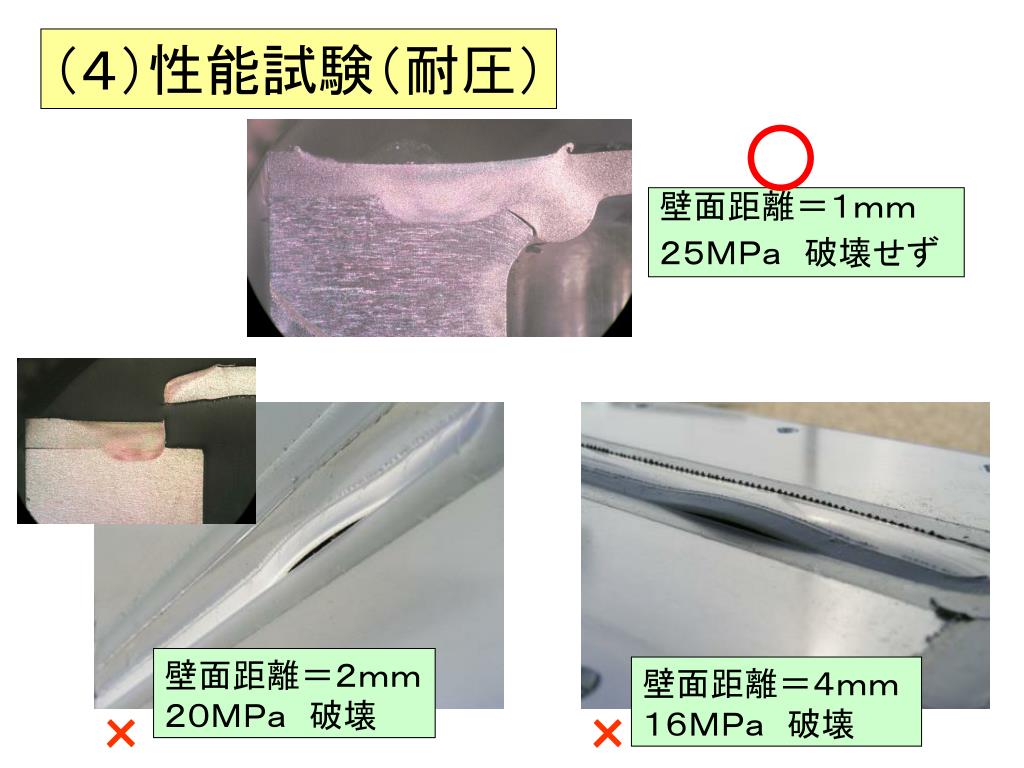

  9. （４）性能試験（耐圧） 壁面距離＝１ｍｍ ２５ＭＰａ　破壊せず 壁面距離＝２ｍｍ ２０ＭＰａ　破壊 壁面距離＝４ｍｍ １６ＭＰａ　破壊 × ×

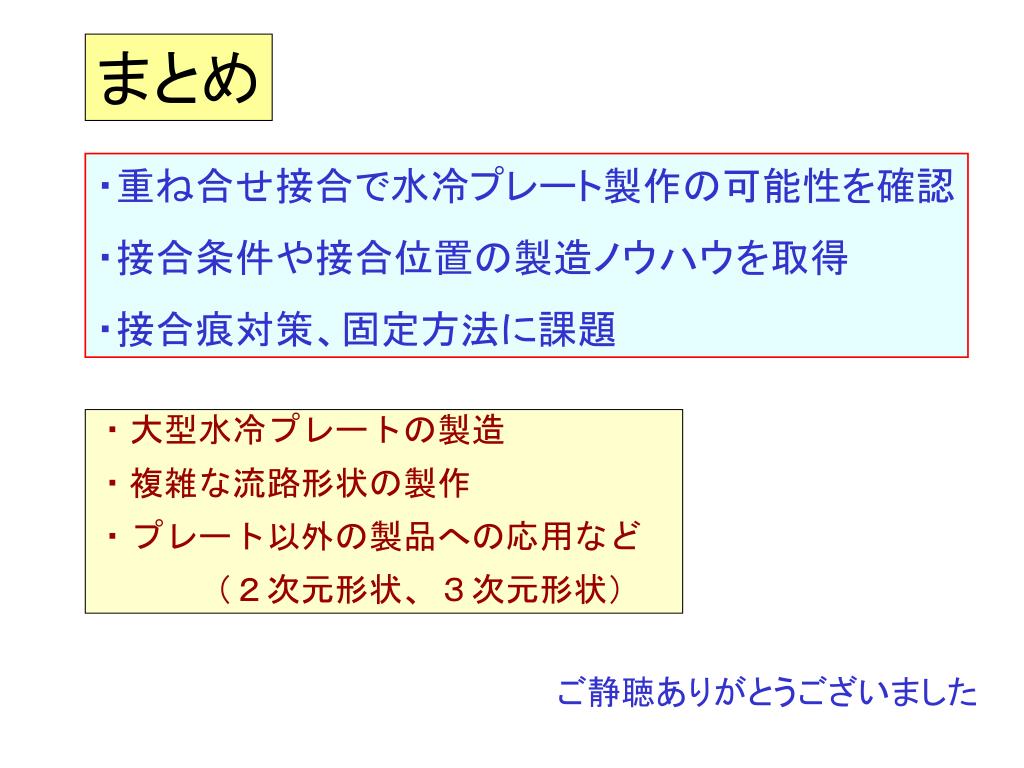

  10. まとめ ・重ね合せ接合で水冷プレート製作の可能性を確認 ・接合条件や接合位置の製造ノウハウを取得 ・接合痕対策、固定方法に課題 ・大型水冷プレートの製造 ・複雑な流路形状の製作 ・プレート以外の製品への応用など 　　　（２次元形状、３次元形状） ご静聴ありがとうございました
