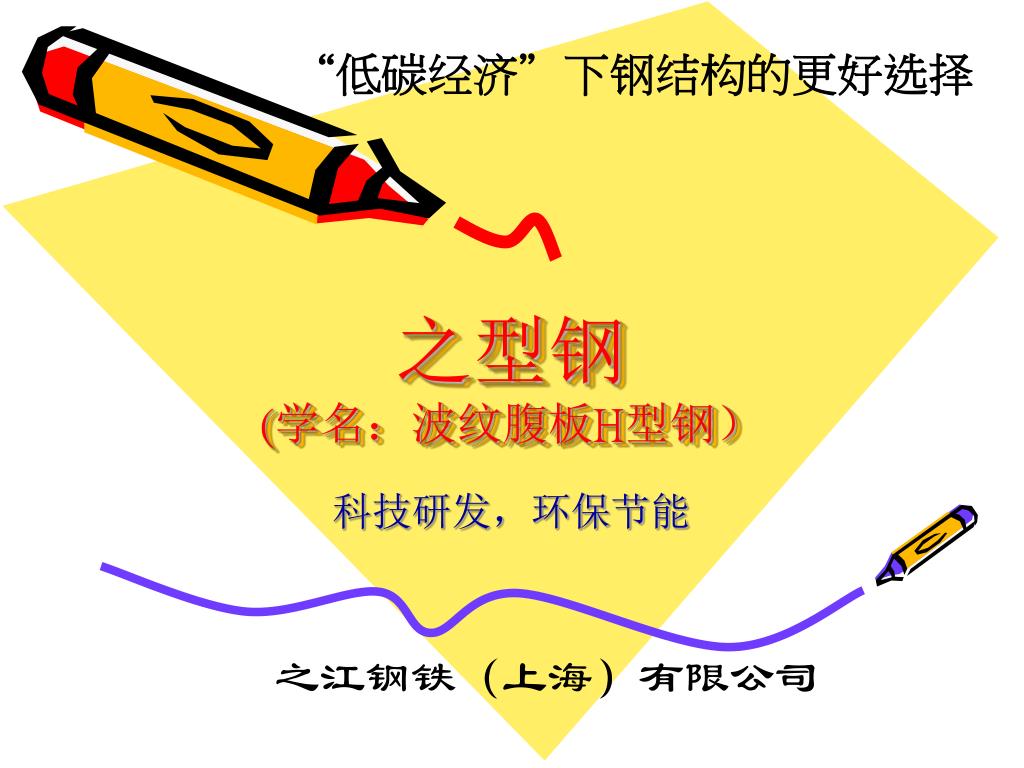

  1. “低碳经济”下钢结构的更好选择 之型钢(学名：波纹腹板H型钢） 科技研发，环保节能 之江钢铁（上海）有限公司

  2. 集装箱的启示 集装箱尺寸 40尺平底货柜: 内容积12.05米X2.12米X1.96米, 体积50立方米 集装箱内景 看见没？侧板只有波纹钢板， 没有其他结构

  3. 集装箱的启示 省....... 一个集装箱能装载26T的货物， 其侧面板采用波纹钢板，厚度仅1.5mm

  4. 集装箱的启示 多层堆放，抗压能力相当出色

  5. “之型钢”——波纹腹板H型钢 将改变国内H型钢市场格局 • 腹板改用波纹型，可以避免平腹板产生的局部变形，从而采用更薄的钢板产生更强的承载 普通H型钢受压 波纹腹板H型钢

  6. H型钢和“之型钢”对比 平腹板H型钢 波纹腹板H型钢 A1=(200*10*2)+(450*6)=6700mm² A2=(200*10*2)+(500*2)=5000mm² 节省：A1-A2=1700mm² 节省比率：1700/6700=26% 经济性不言而喻

  7. H型钢和“之型钢”对比(2) 平腹板H型钢 波纹腹板H型钢 A1=(250*12*2)+(900*10)=15000mm² A2=(250*12*2)+(1000*3)=8000mm² 节省：A1-A2=7000mm² 节省比率：7000/15000=47% 经济性不言而喻

  8. 看看同济大学的试验吧! 1 抗弯试验 梁高加大10%的情况下，通过采 用波纹腹板，梁抗弯能力与平腹 板相当，用钢量省30%以上

  9. 2 抗剪试验 由于波纹相当于自行加劲作用，腹板 抗剪能力充分发挥，1/500梁高的波 纹腹板与1/80梁高的平腹板抗剪能力 相当

  10. 3 局部受压试验 3mm波纹腹板H型钢局压能力达到10T以上,如果加上轨道、局压能力超过40T。

  11. 4 组合楼层梁试验 砼都压碎了，梁也弯了，腹板无任何局部变形

  12. 之型钢适用范围 • 门式刚架主梁 • 多高层钢构主次梁 • 30T以内吊车梁 • 市政桥梁 • 行车的主梁 。。。。。。。。

  13. 应用的突破 《波纹腹板型钢技术规程》12月底送审 ——规范的推出，打开了市场大门 之江钢铁公司开发一流加工设备，自动化生产，采用焊接机器人 焊接，确保质量和产量 － 保证了产品的质量和可靠性 MTS配套开发专用软件 － 种植于国家认可的结构软件，最大限度的保证了设计质量 《波纹腹板H型钢吊车梁》标准图集年底交稿，让设计师 自由选用，省时省力

  14. 工程应用

  15. 应用于厂房和物流仓库 • 创造更大空间 • 节省30%主梁用钢

  16. 中国每年要消费2000万吨H型钢 钢结构厂房 大楼

  17. 谢谢各位专家的聆听 之江钢铁（上海）有限公司
