  1. 请准备好，我们上课了。 我们这节课的内容是复习交变电流。

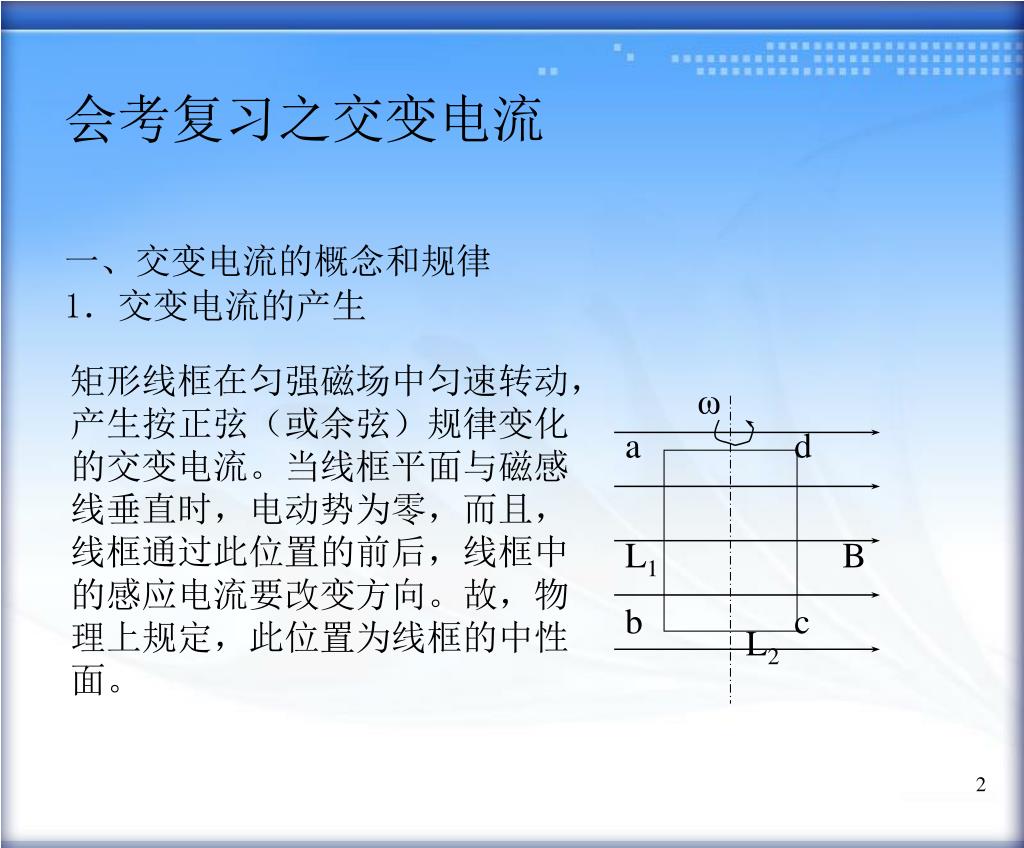

  2. ω a d L1 B b c L2 会考复习之交变电流 一、交变电流的概念和规律 1．交变电流的产生 矩形线框在匀强磁场中匀速转动，产生按正弦（或余弦）规律变化的交变电流。当线框平面与磁感线垂直时，电动势为零，而且，线框通过此位置的前后，线框中的感应电流要改变方向。故，物理上规定，此位置为线框的中性面。

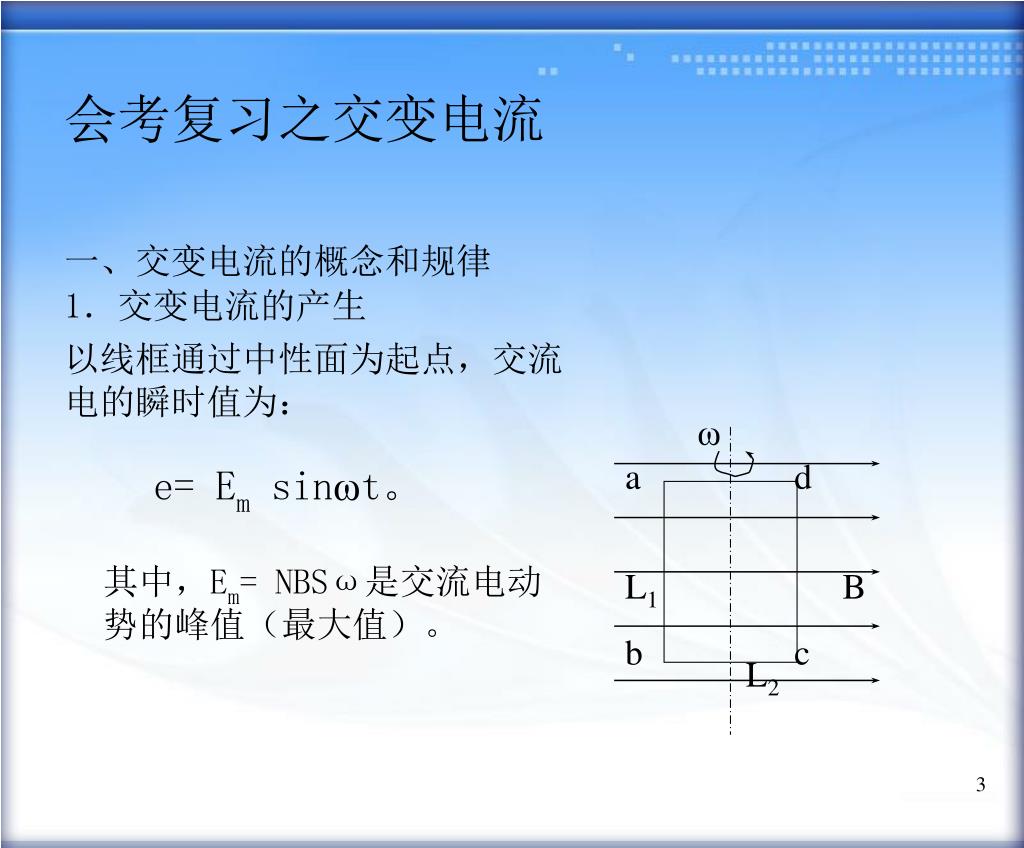

  3. ω a d L1 B b c L2 会考复习之交变电流 一、交变电流的概念和规律 1．交变电流的产生 以线框通过中性面为起点，交流电的瞬时值为： e= Em sinωt。 其中，Em= NBSω是交流电动势的峰值（最大值）。

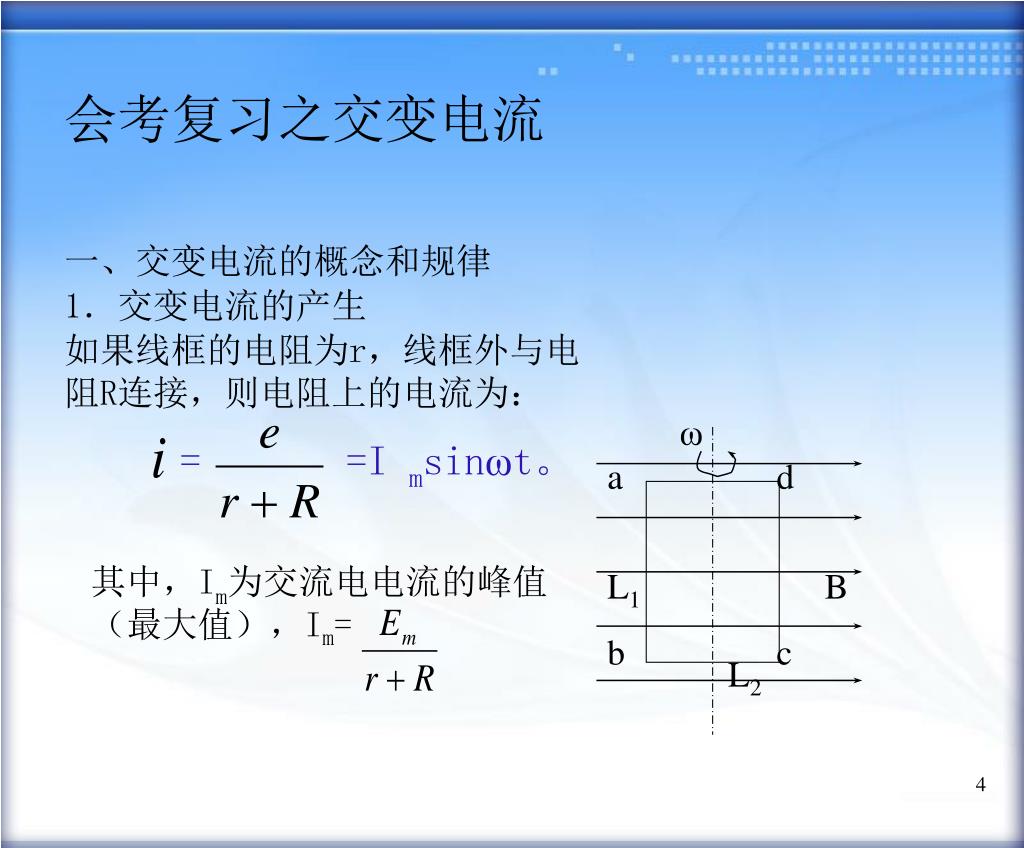

  4. ω a d L1 B b c L2 会考复习之交变电流 一、交变电流的概念和规律 1．交变电流的产生 如果线框的电阻为r，线框外与电阻R连接，则电阻上的电流为： = =I msinωt。 其中，Im为交流电电流的峰值（最大值），Im=

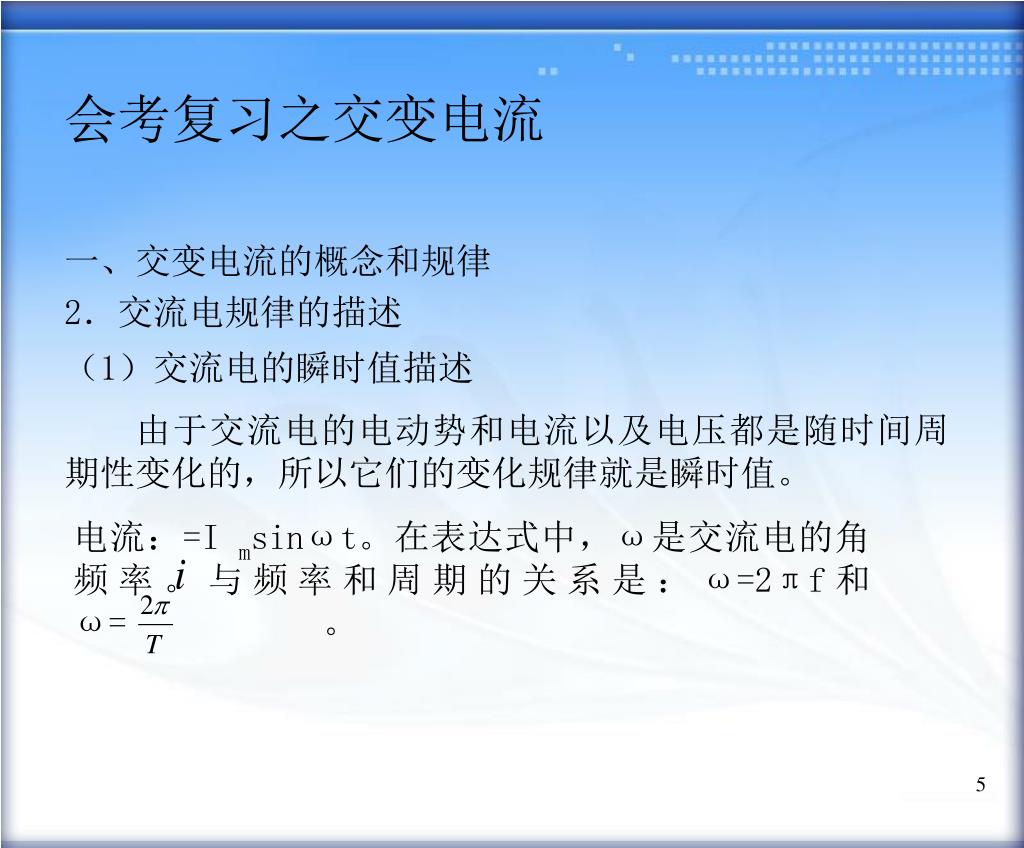

  5. 会考复习之交变电流 一、交变电流的概念和规律 2．交流电规律的描述 （1）交流电的瞬时值描述 由于交流电的电动势和电流以及电压都是随时间周期性变化的，所以它们的变化规律就是瞬时值。 电流：=I msinωt。在表达式中，ω是交流电的角频率。与频率和周期的关系是：ω=2πf和ω= 。

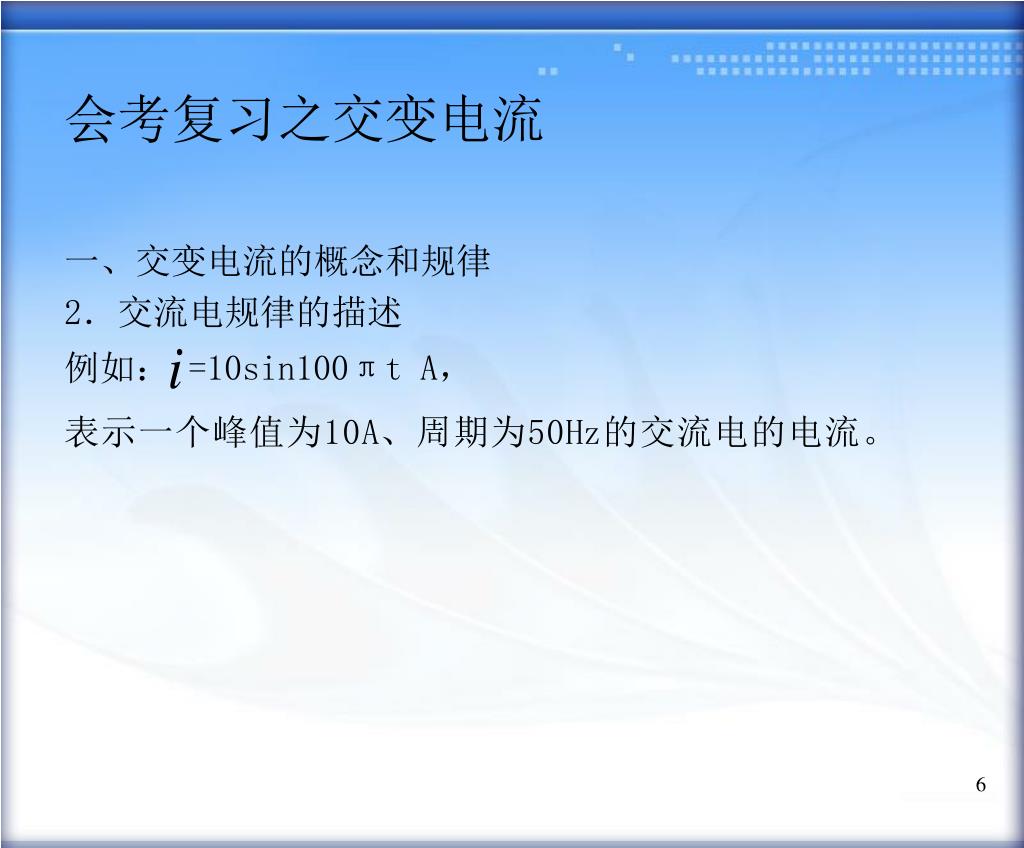

  6. 会考复习之交变电流 一、交变电流的概念和规律 2．交流电规律的描述 例如： =10sin100πt A， 表示一个峰值为10A、周期为50Hz的交流电的电流。

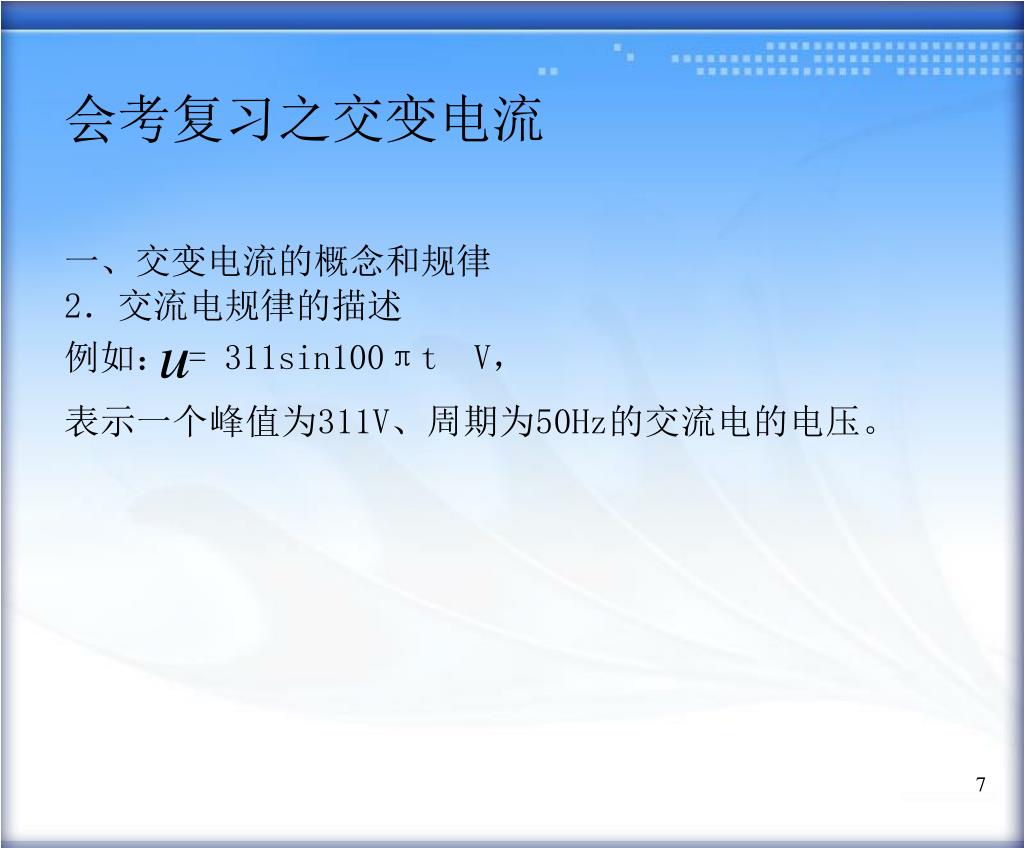

  7. 会考复习之交变电流 一、交变电流的概念和规律 2．交流电规律的描述 例如： = 311sin100πt V， 表示一个峰值为311V、周期为50Hz的交流电的电压。

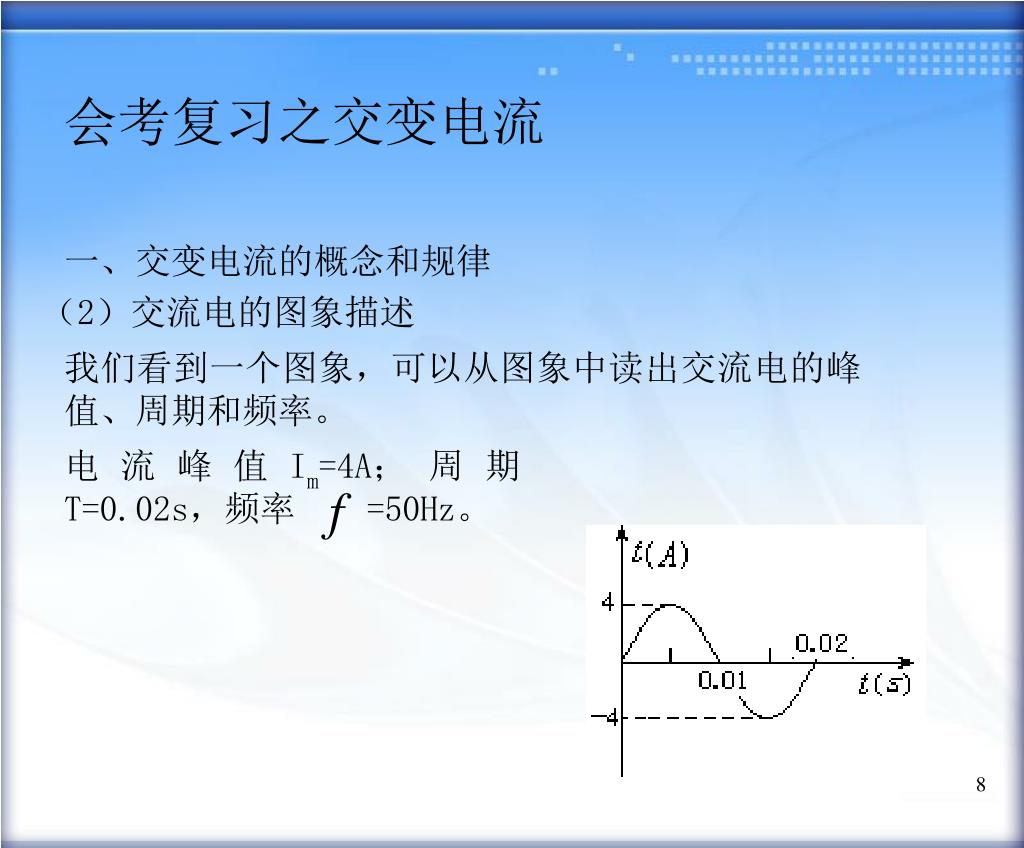

  8. 会考复习之交变电流 一、交变电流的概念和规律 （2）交流电的图象描述 我们看到一个图象，可以从图象中读出交流电的峰值、周期和频率。 电流峰值Im=4A；周期T=0.02s，频率 =50Hz。

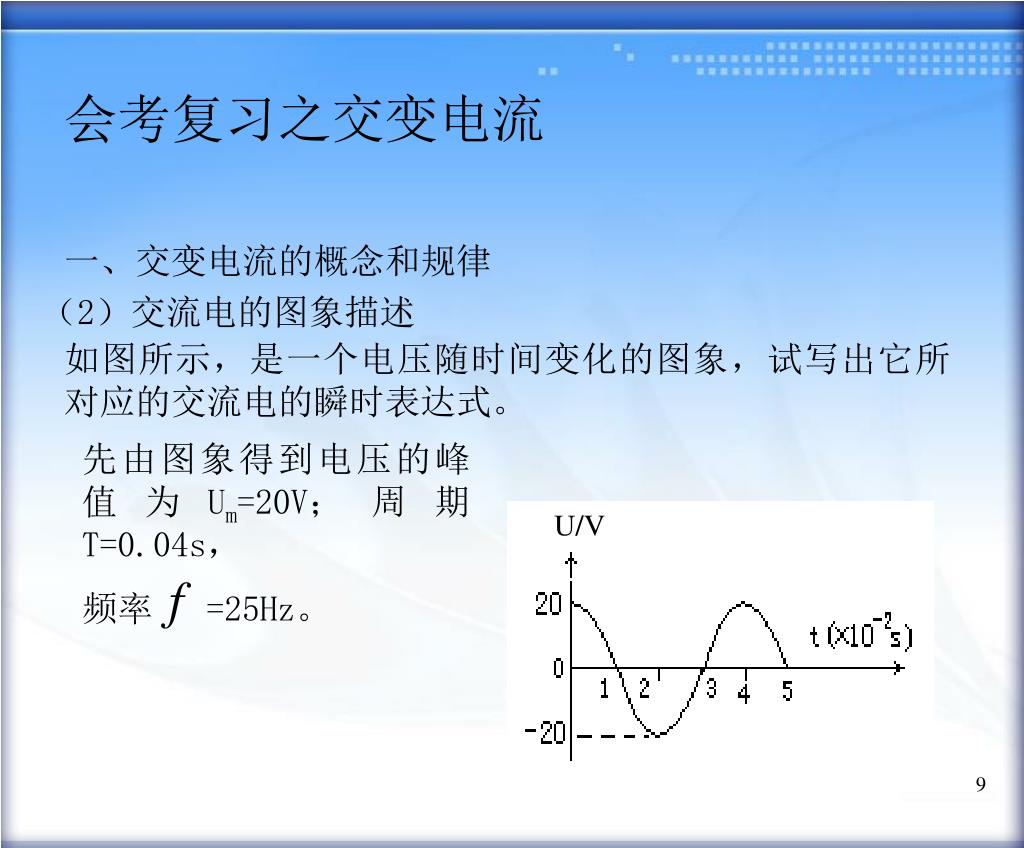

  9. U/V 会考复习之交变电流 一、交变电流的概念和规律 （2）交流电的图象描述 如图所示，是一个电压随时间变化的图象，试写出它所对应的交流电的瞬时表达式。 先由图象得到电压的峰值为Um=20V；周期T=0.04s， 频率 =25Hz。

  10. U/V 会考复习之交变电流 一、交变电流的概念和规律 （2）交流电的图象描述 从图象中知道电压随时间是余弦函数关系，所以我们写出函数表达式。 u= 20cos50πt V。

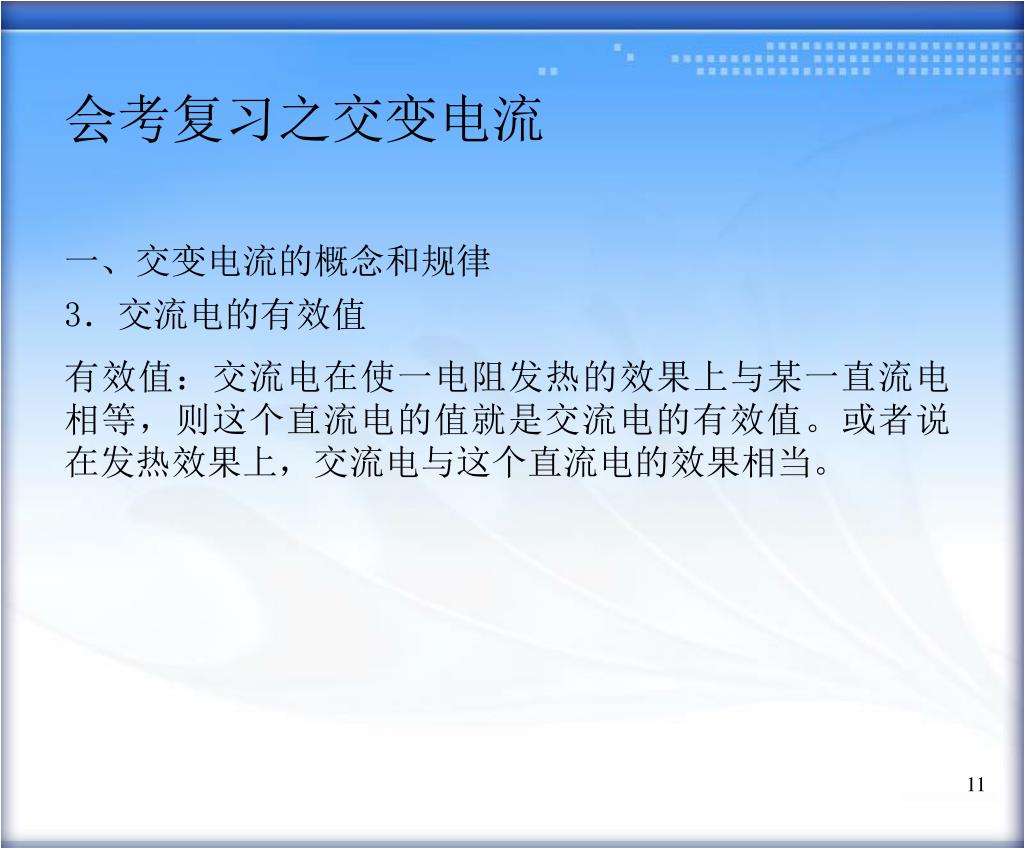

  11. 会考复习之交变电流 一、交变电流的概念和规律 3．交流电的有效值 有效值：交流电在使一电阻发热的效果上与某一直流电相等，则这个直流电的值就是交流电的有效值。或者说在发热效果上，交流电与这个直流电的效果相当。

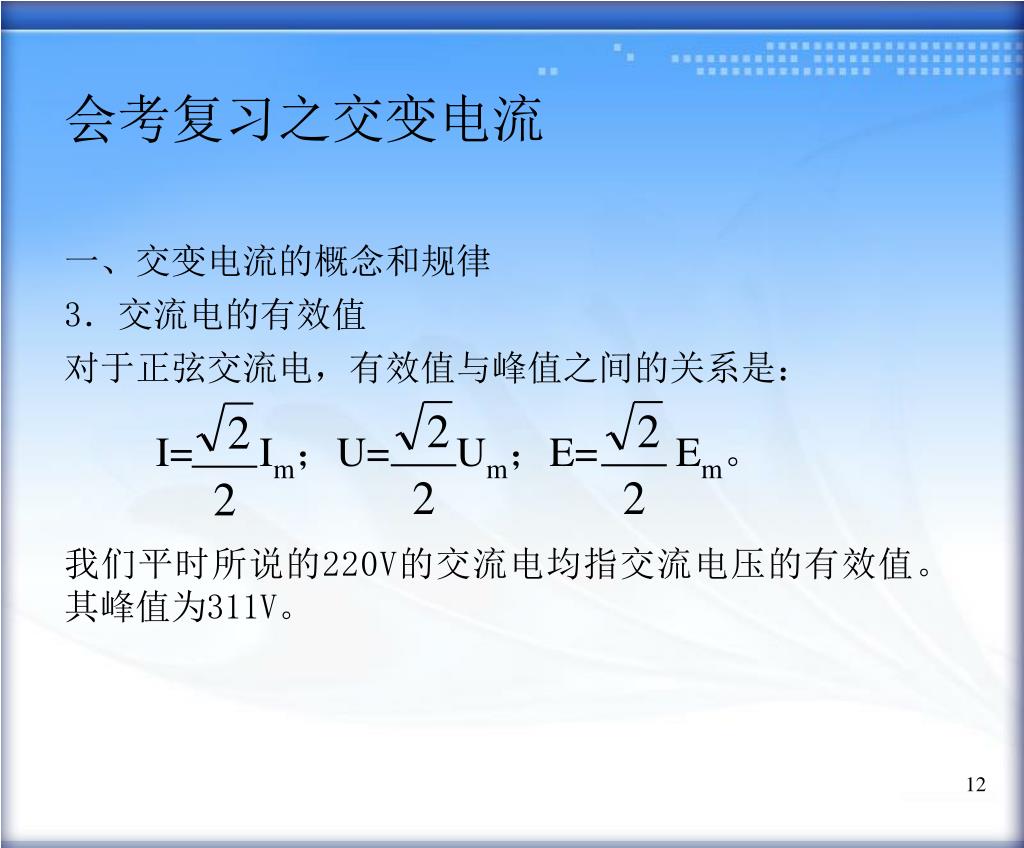

  12. 会考复习之交变电流 一、交变电流的概念和规律 3．交流电的有效值 对于正弦交流电，有效值与峰值之间的关系是： I= Im；U= Um；E= Em。 我们平时所说的220V的交流电均指交流电压的有效值。其峰值为311V。

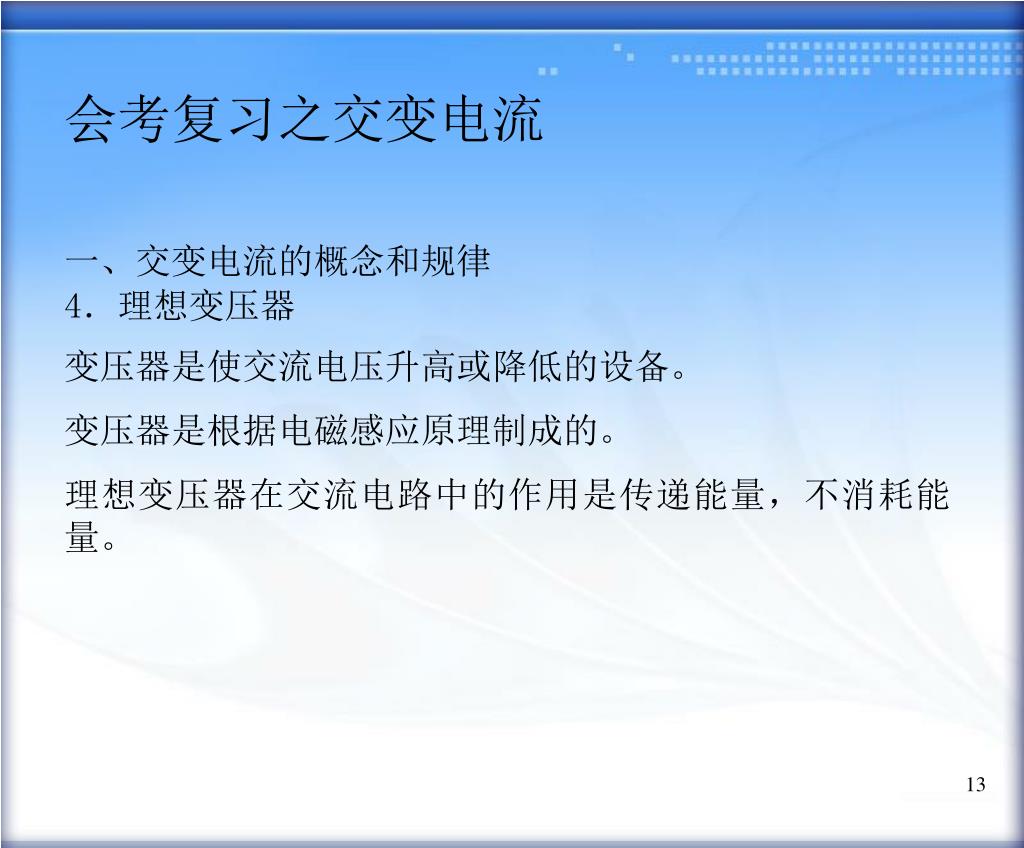

  13. 会考复习之交变电流 一、交变电流的概念和规律 4．理想变压器 变压器是使交流电压升高或降低的设备。 变压器是根据电磁感应原理制成的。 理想变压器在交流电路中的作用是传递能量，不消耗能量。

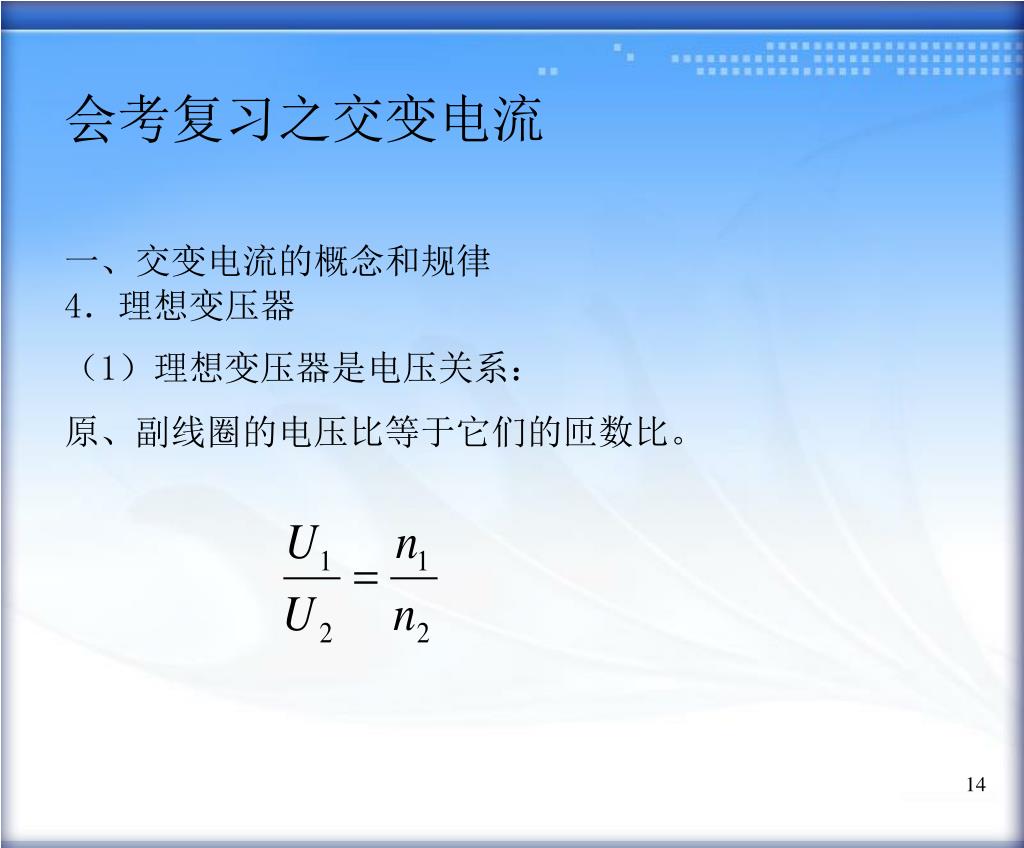

  14. 会考复习之交变电流 一、交变电流的概念和规律 4．理想变压器 （1）理想变压器是电压关系： 原、副线圈的电压比等于它们的匝数比。

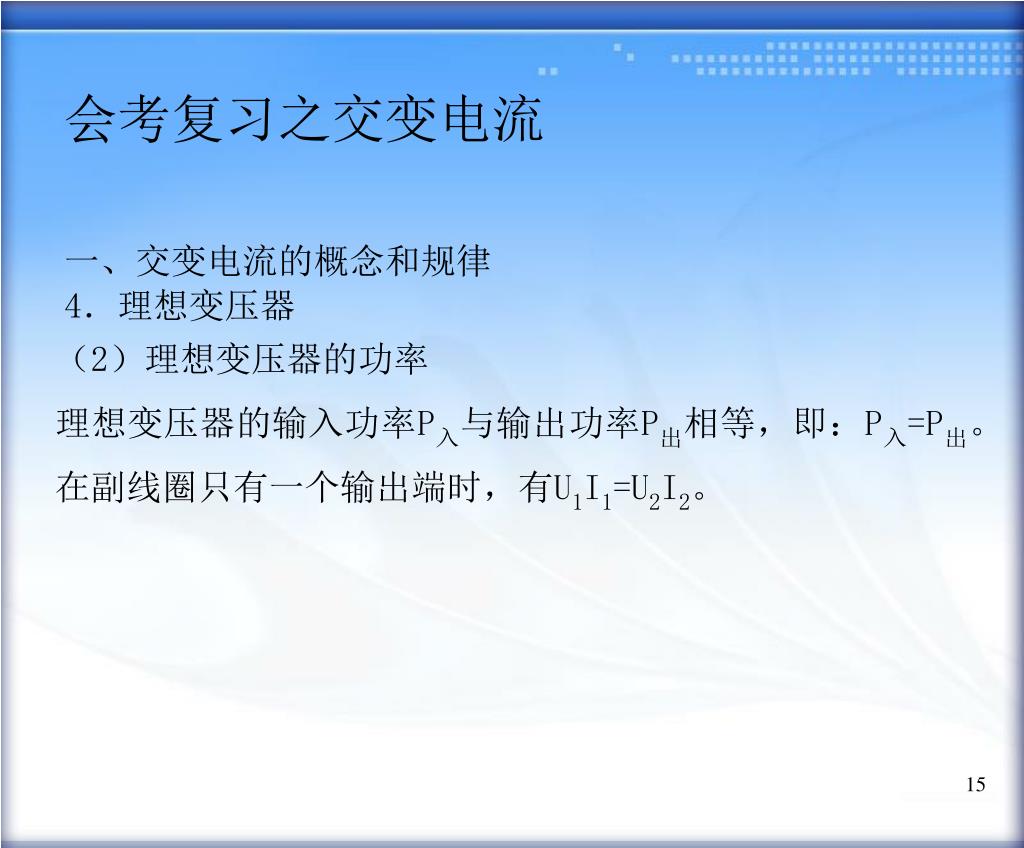

  15. 会考复习之交变电流 一、交变电流的概念和规律 4．理想变压器 （2）理想变压器的功率 理想变压器的输入功率P入与输出功率P出相等，即：P入=P出。 在副线圈只有一个输出端时，有U1I1=U2I2。

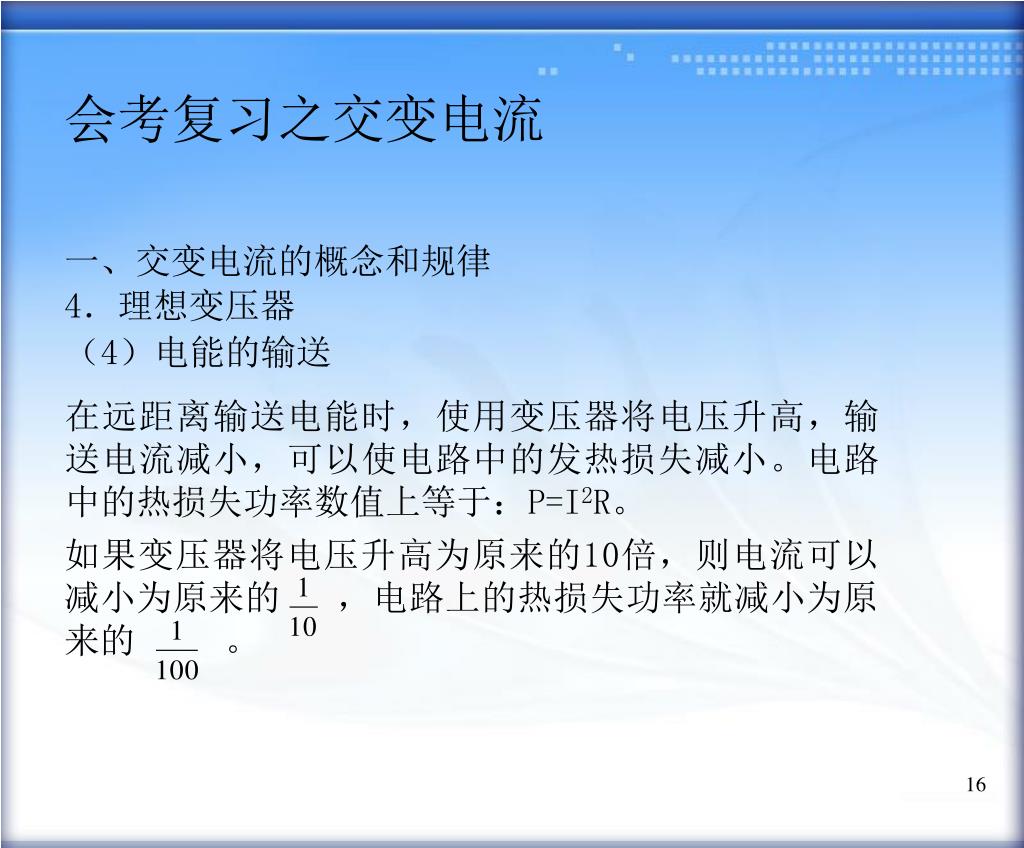

  16. 会考复习之交变电流 一、交变电流的概念和规律 4．理想变压器 （4）电能的输送 在远距离输送电能时，使用变压器将电压升高，输送电流减小，可以使电路中的发热损失减小。电路中的热损失功率数值上等于：P=I2R。 如果变压器将电压升高为原来的10倍，则电流可以减小为原来的 ，电路上的热损失功率就减小为原来的 。

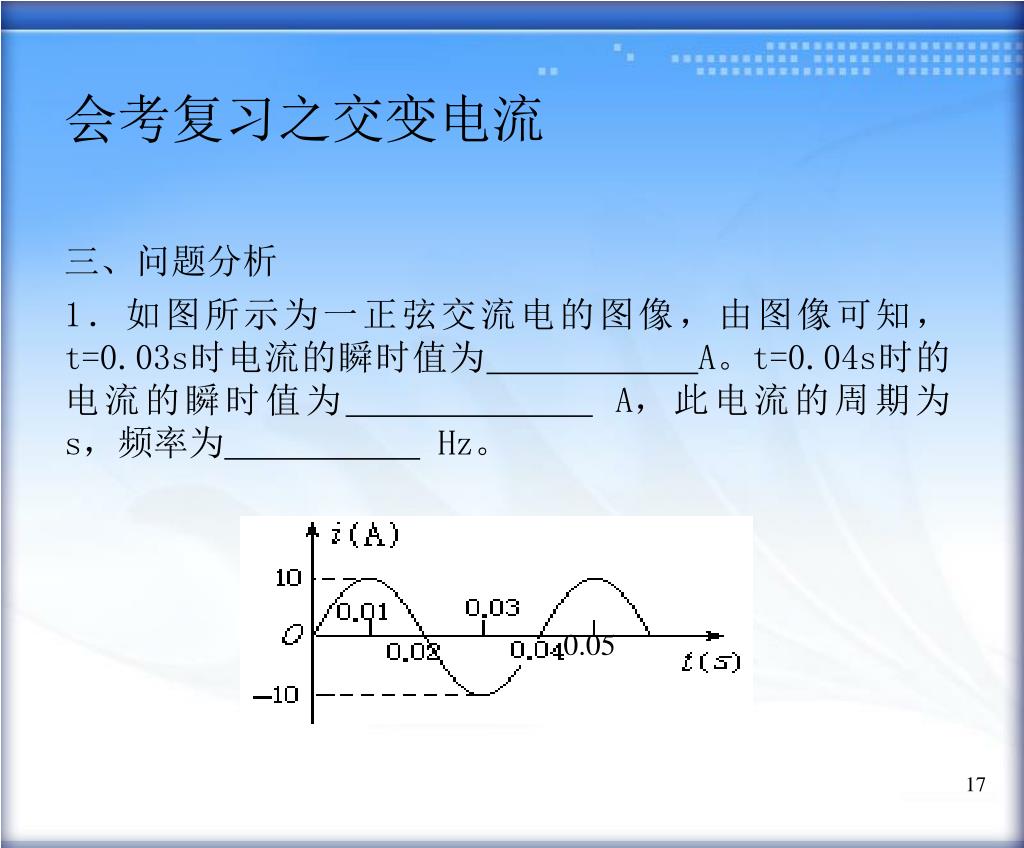

  17. 0.05 会考复习之交变电流 三、问题分析 1．如图所示为一正弦交流电的图像，由图像可知，t=0.03s时电流的瞬时值为A。t=0.04s时的电流的瞬时值为A，此电流的周期为s，频率为Hz。

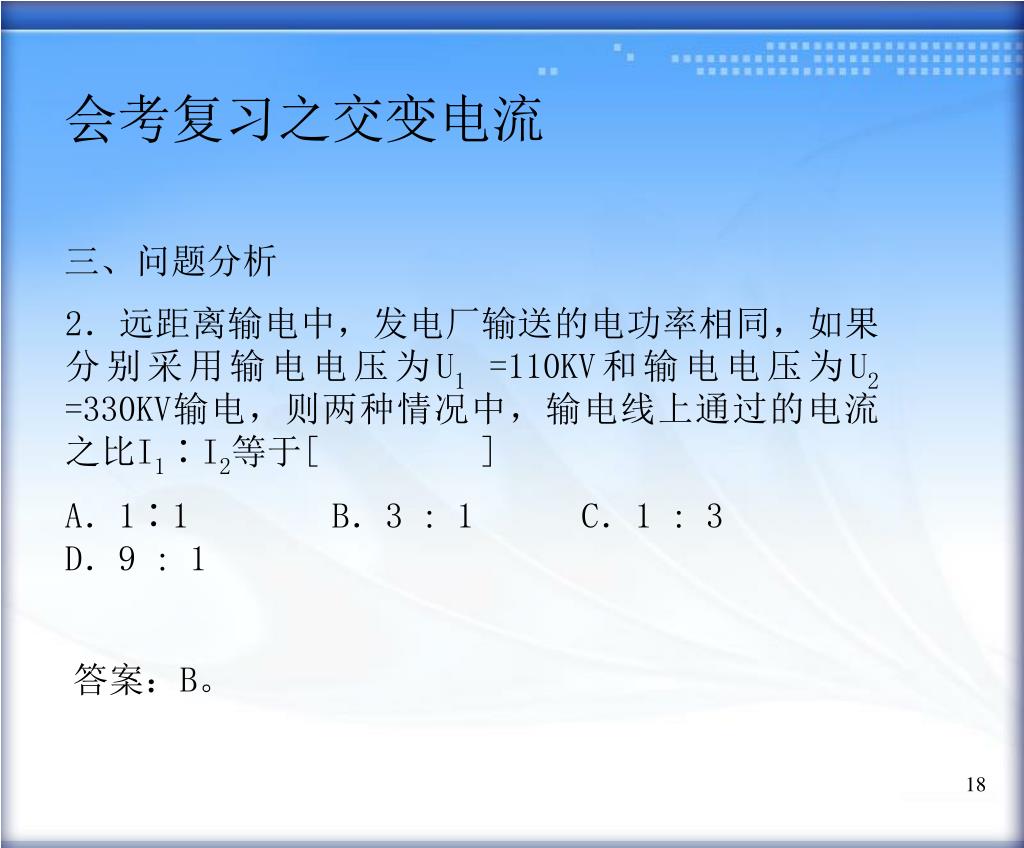

  18. 会考复习之交变电流 三、问题分析 2．远距离输电中，发电厂输送的电功率相同，如果分别采用输电电压为U1 =110KV和输电电压为U2 =330KV输电，则两种情况中，输电线上通过的电流之比I1∶I2等于[ ] A．1∶1 B．3 : 1 C．1 : 3 D．9 : 1 答案：B。

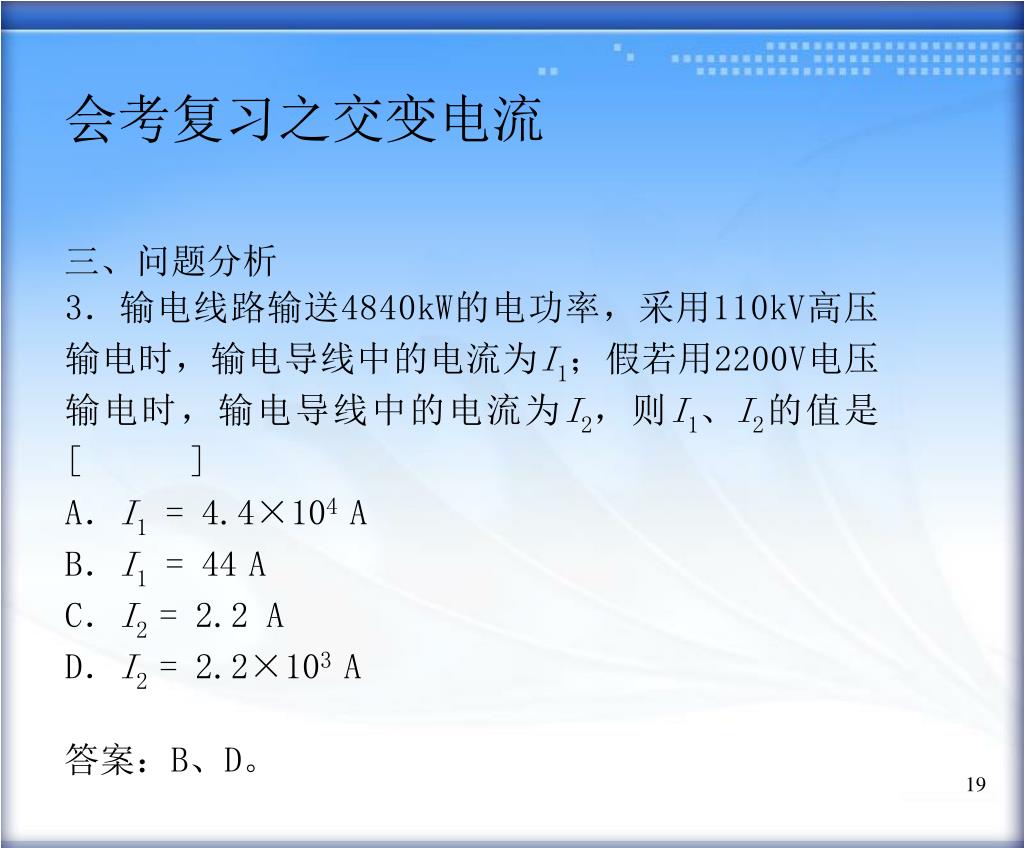

  19. 会考复习之交变电流 三、问题分析 3．输电线路输送4840kW的电功率，采用110kV高压输电时，输电导线中的电流为I1；假若用2200V电压输电时，输电导线中的电流为I2，则I1、I2的值是[ ] A．I1 = 4.4×104 A B．I1 = 44A C．I2 = 2.2 A D．I2 = 2.2×103 A 答案：B、D。

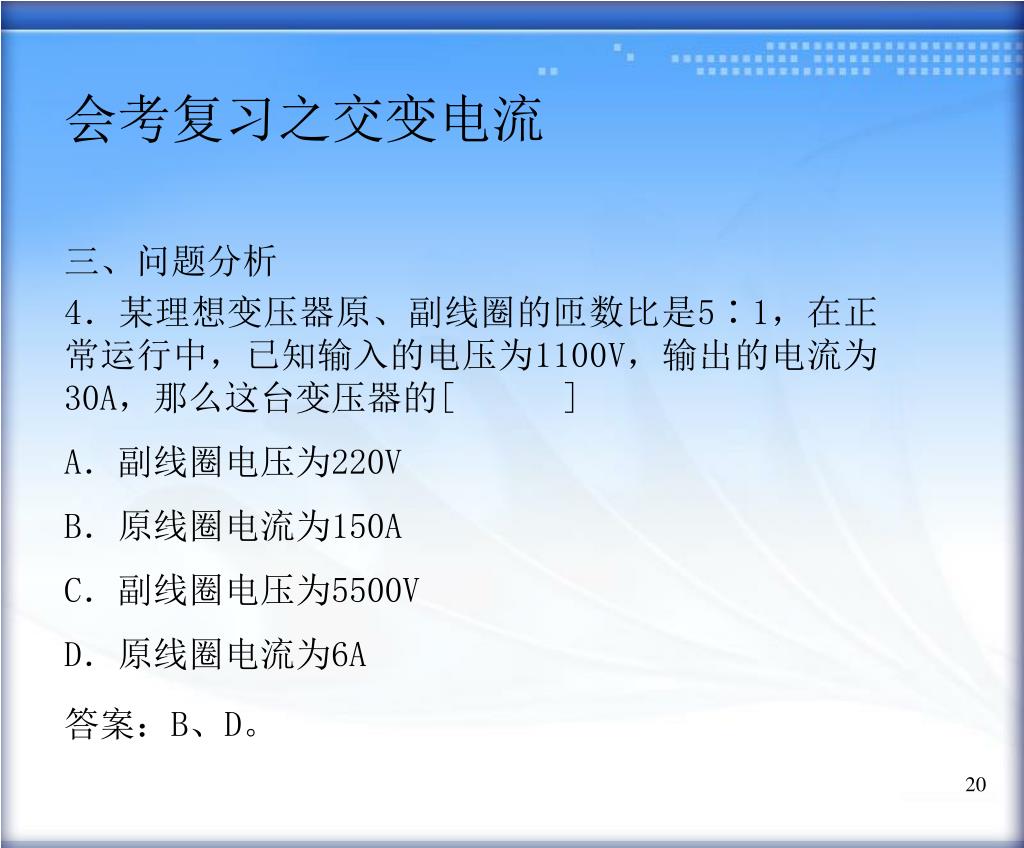

  20. 会考复习之交变电流 三、问题分析 4．某理想变压器原、副线圈的匝数比是5∶1，在正常运行中，已知输入的电压为1100V，输出的电流为30A，那么这台变压器的[ ] A．副线圈电压为220V B．原线圈电流为150A C．副线圈电压为5500V D．原线圈电流为6A 答案：B、D。

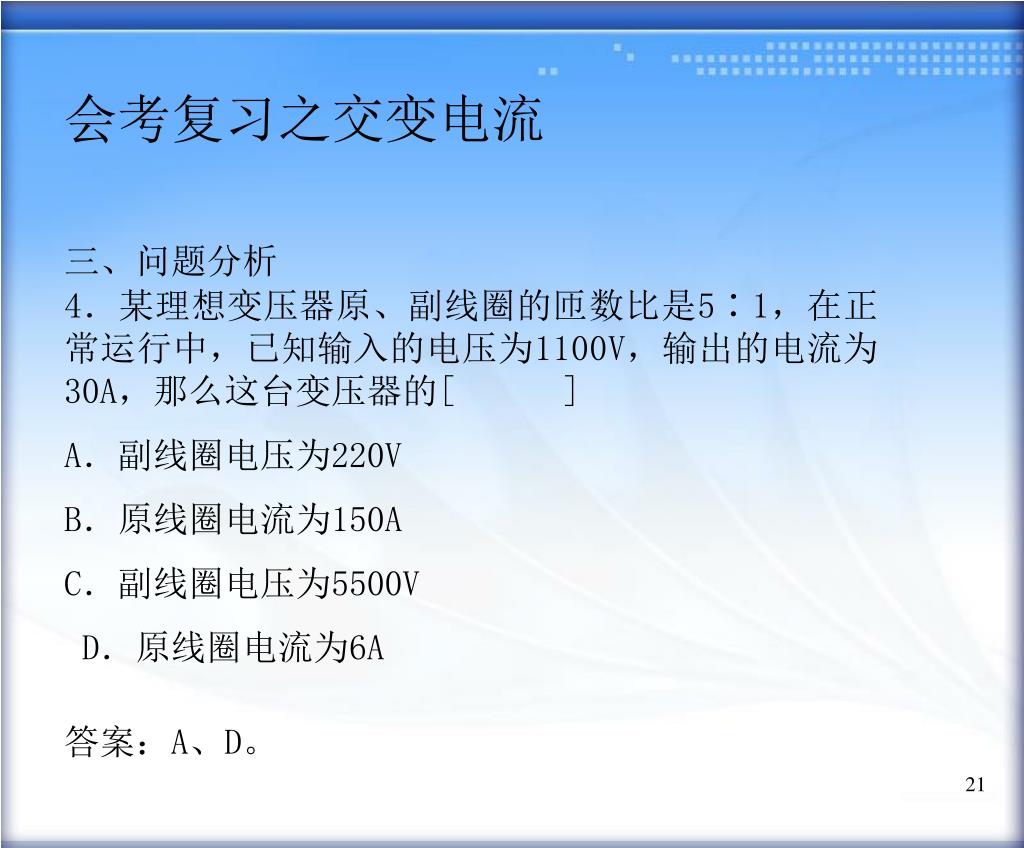

  21. 会考复习之交变电流 三、问题分析 4．某理想变压器原、副线圈的匝数比是5∶1，在正常运行中，已知输入的电压为1100V，输出的电流为30A，那么这台变压器的[ ] A．副线圈电压为220V B．原线圈电流为150A C．副线圈电压为5500V D．原线圈电流为6A 答案：A、D。

  22. 会考复习之交变电流 三、问题分析 5．晚会上装饰着120个小彩色电灯，每个小电灯的电压是4V，工作电流是0.1A，这些小电灯都并联着，由一台变压器供电。变压器的原线圈接在220V的照明电路中，则[ ] A．通过副线圈的电流是0.1A B．通过副线圈的电流是12A C．原线圈和副线圈的匝数比是55：1 D．原线圈和副线圈的匝数比是1：55 答案：B、C。

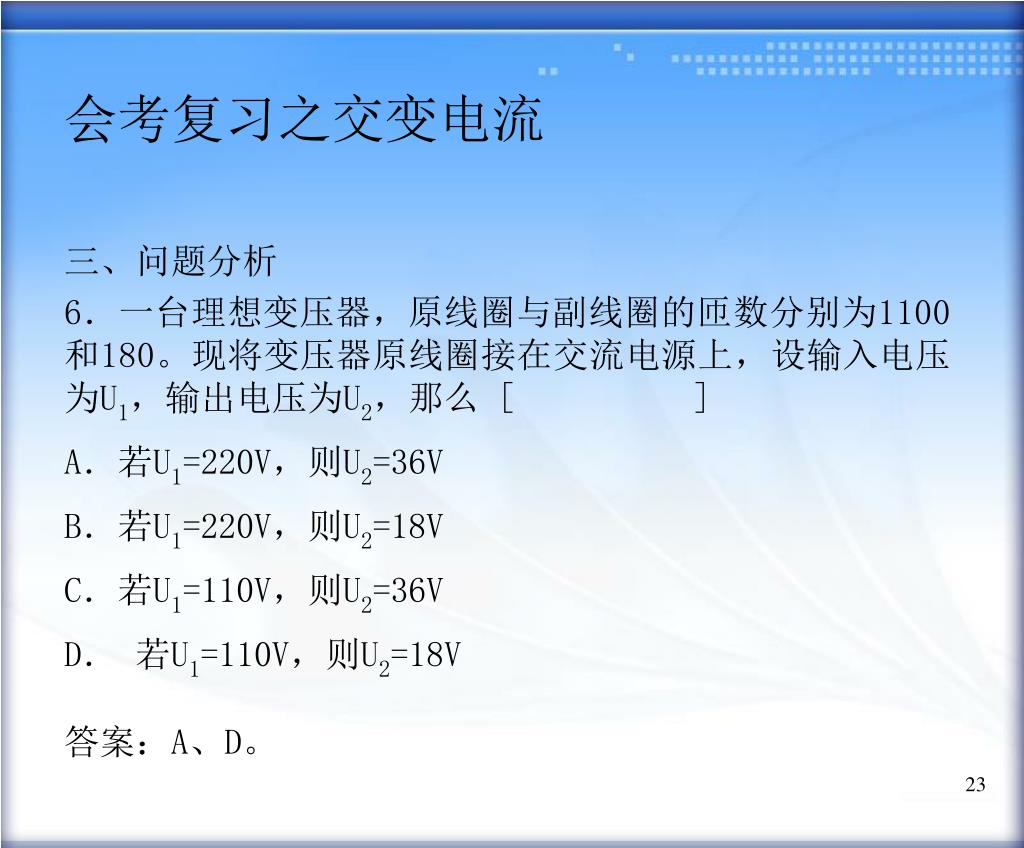

  23. 会考复习之交变电流 三、问题分析 6．一台理想变压器，原线圈与副线圈的匝数分别为1100和180。现将变压器原线圈接在交流电源上，设输入电压为U1，输出电压为U2，那么 [ ] A．若U1=220V，则U2=36V B．若U1=220V，则U2=18V C．若U1=110V，则U2=36V D． 若U1=110V，则U2=18V 答案：A、D。

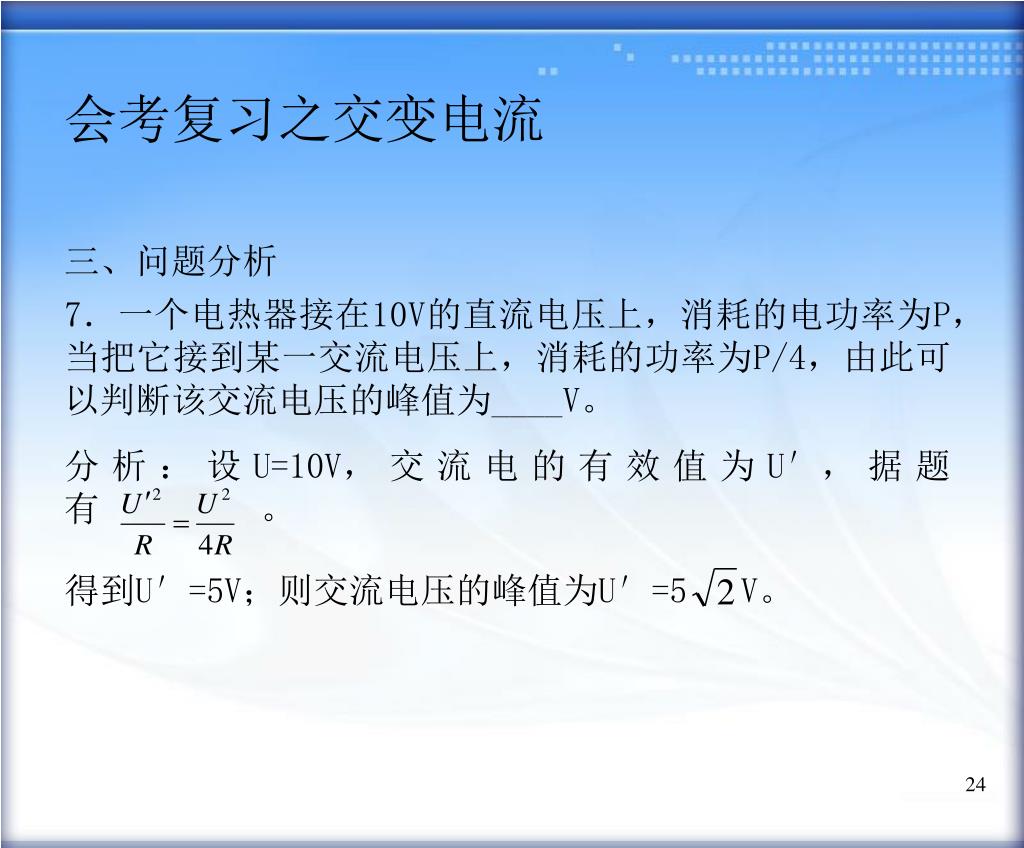

  24. 会考复习之交变电流 三、问题分析 7．一个电热器接在10V的直流电压上，消耗的电功率为P，当把它接到某一交流电压上，消耗的功率为P/4，由此可以判断该交流电压的峰值为____V。 分析：设U=10V，交流电的有效值为U′，据题有 。 得到U′=5V；则交流电压的峰值为U′=5 V。

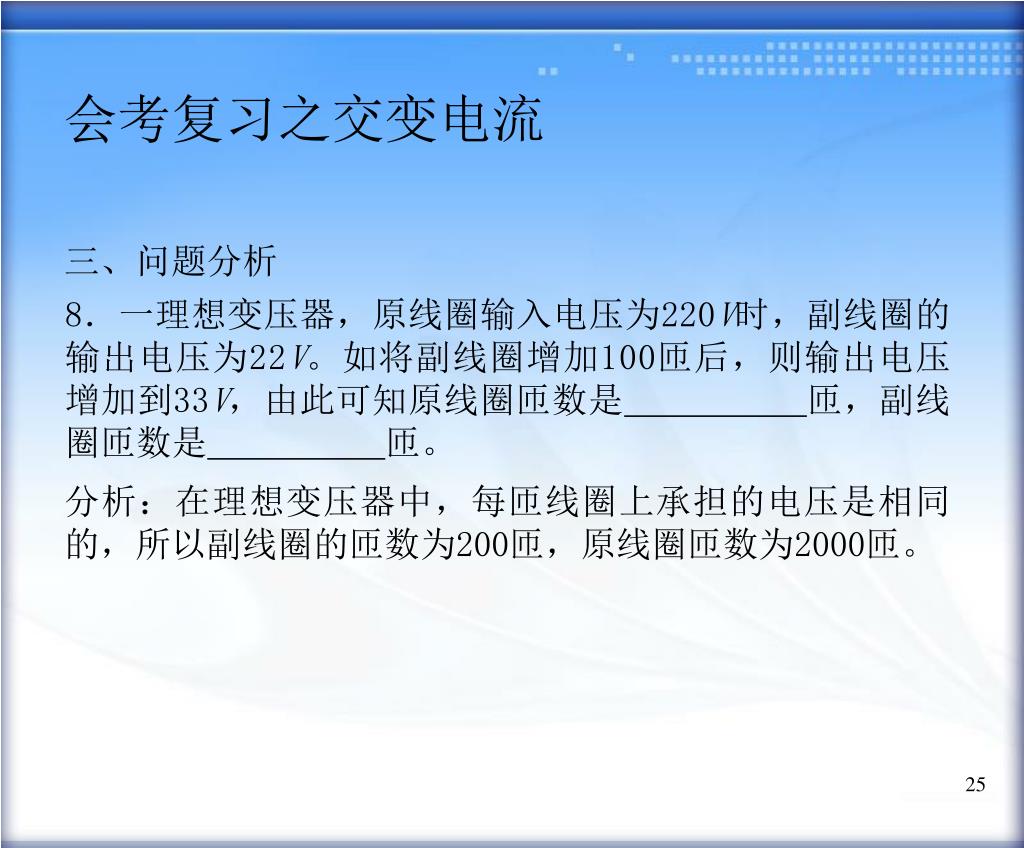

  25. 会考复习之交变电流 三、问题分析 8．一理想变压器，原线圈输入电压为220V时，副线圈的输出电压为22V。如将副线圈增加100匝后，则输出电压增加到33V，由此可知原线圈匝数是匝，副线圈匝数是匝。 分析：在理想变压器中，每匝线圈上承担的电压是相同的，所以副线圈的匝数为200匝，原线圈匝数为2000匝。

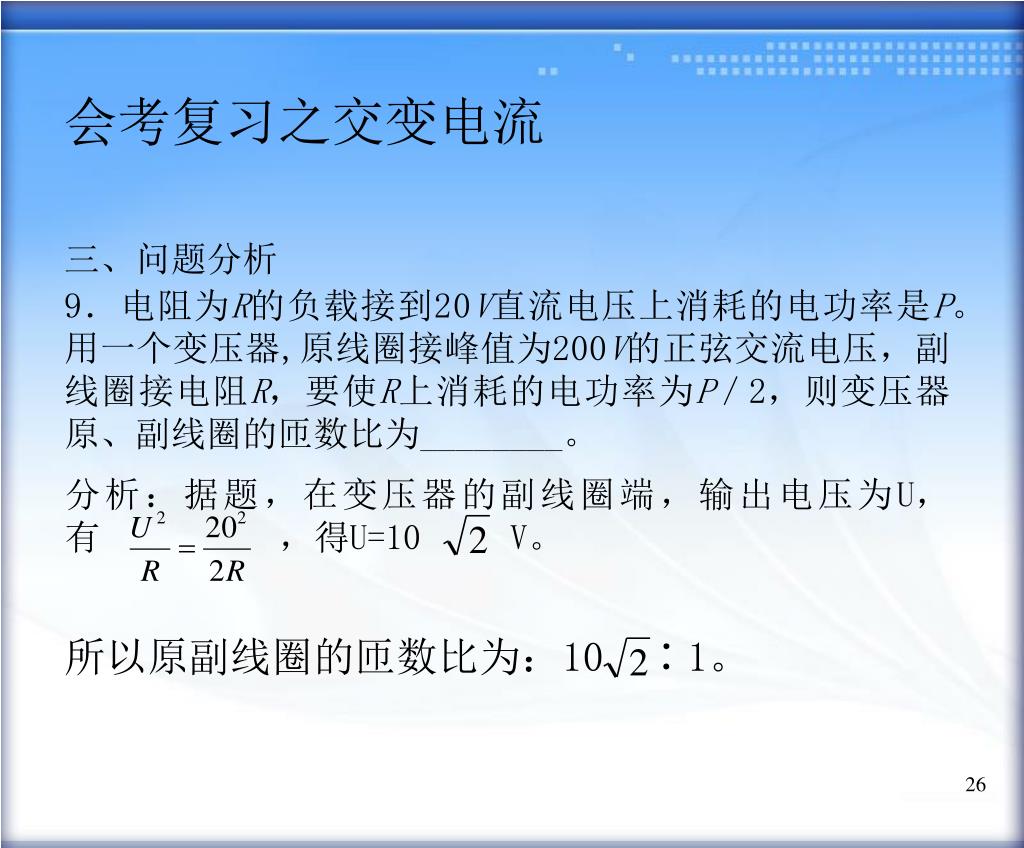

  26. 会考复习之交变电流 三、问题分析 9．电阻为R的负载接到20V直流电压上消耗的电功率是P。用一个变压器,原线圈接峰值为200V的正弦交流电压，副线圈接电阻R，要使R上消耗的电功率为P／2，则变压器原、副线圈的匝数比为________。 分析：据题，在变压器的副线圈端，输出电压为U，有 ，得U=10 V。 所以原副线圈的匝数比为：10 ∶1。

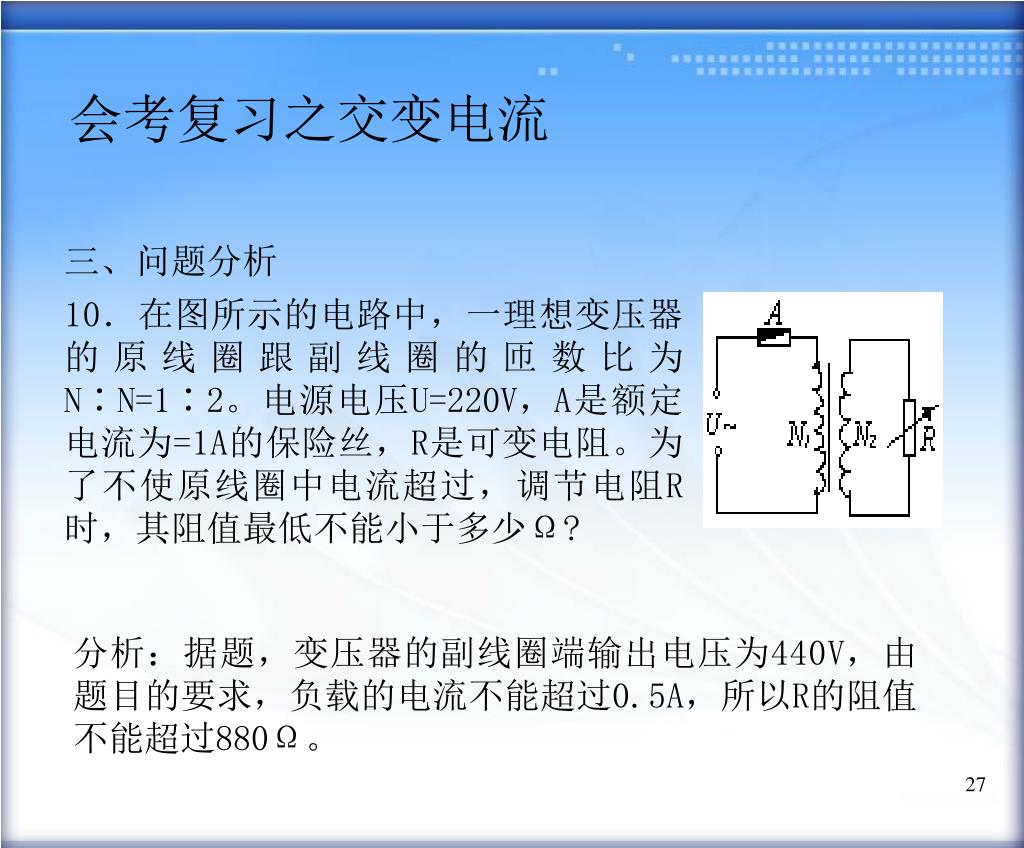

  27. 会考复习之交变电流 三、问题分析 10．在图所示的电路中，一理想变压器的原线圈跟副线圈的匝数比为N∶N=1∶2。电源电压U=220V，A是额定电流为=1A的保险丝，R是可变电阻。为了不使原线圈中电流超过，调节电阻R时，其阻值最低不能小于多少Ω? 分析：据题，变压器的副线圈端输出电压为440V，由题目的要求，负载的电流不能超过0.5A，所以R的阻值不能超过880Ω。

  28. 本次课的到此结束！ 谢谢同学们的合作，再见。
