  1. 图表制作与数据分析工具Origin快速入门 王林志

  2. Origin功能简介 Origin是美国OriginLab公司开发的图表制作和数据分析软件 • 图表绘制 • Origin本身提供了各种各样的二维和三维绘图模板。绘图时，用户只要选择所需要的模板即可。 • 数据分析 • 排序、调整、计算、统计、频谱变换、函数拟合等。准备好数据进行分析时，只需选择相应命令即可。

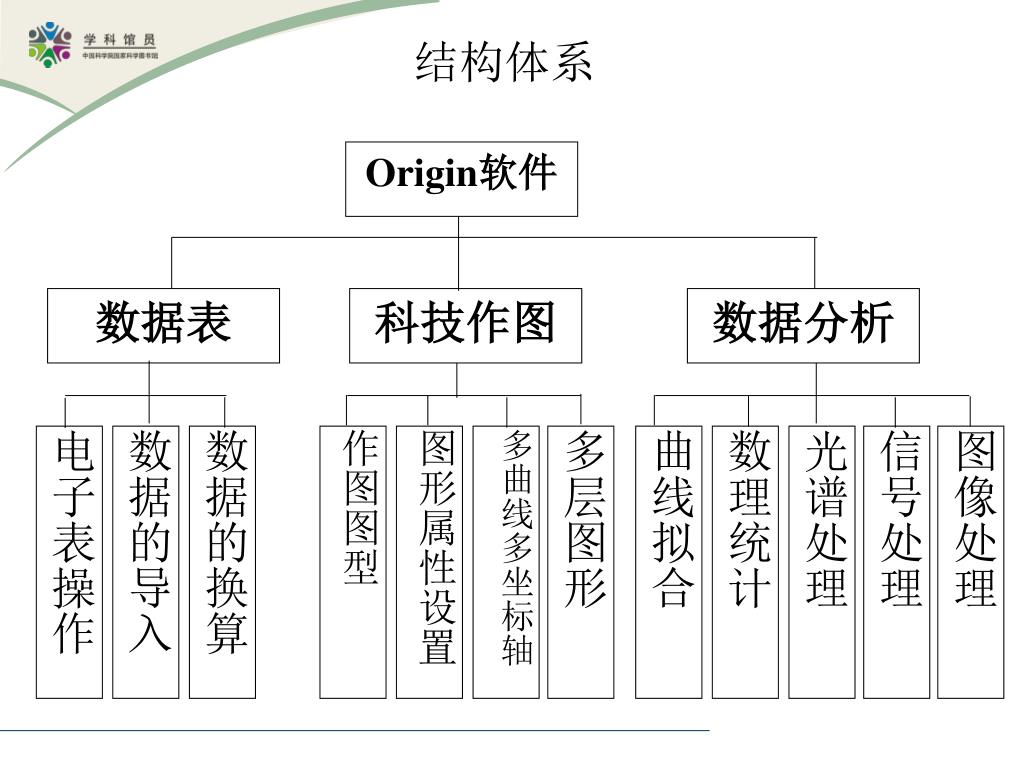

  3. Origin软件 数据表 科技作图 数据分析 电子表操作 数据的导入 数据的换算 作图图型 图形属性设置 多曲线多坐标轴 多层图形 曲线拟合 数理统计 光谱处理 信号处理 图像处理 结构体系

  4. 工作薄 图形 矩阵窗口 Origin 8.0的图形界面

  5. 工作簿（Workbook） Sheet

  6. 图形（Graph） 图形化数据 图层 注释 坐标轴

  7. 矩阵窗口 与工作簿不同，矩阵窗口用特定的行和列来存储数据。通过该窗口可以方便地进行矩阵运算，也可以利用该窗口的数据绘制三维图形。

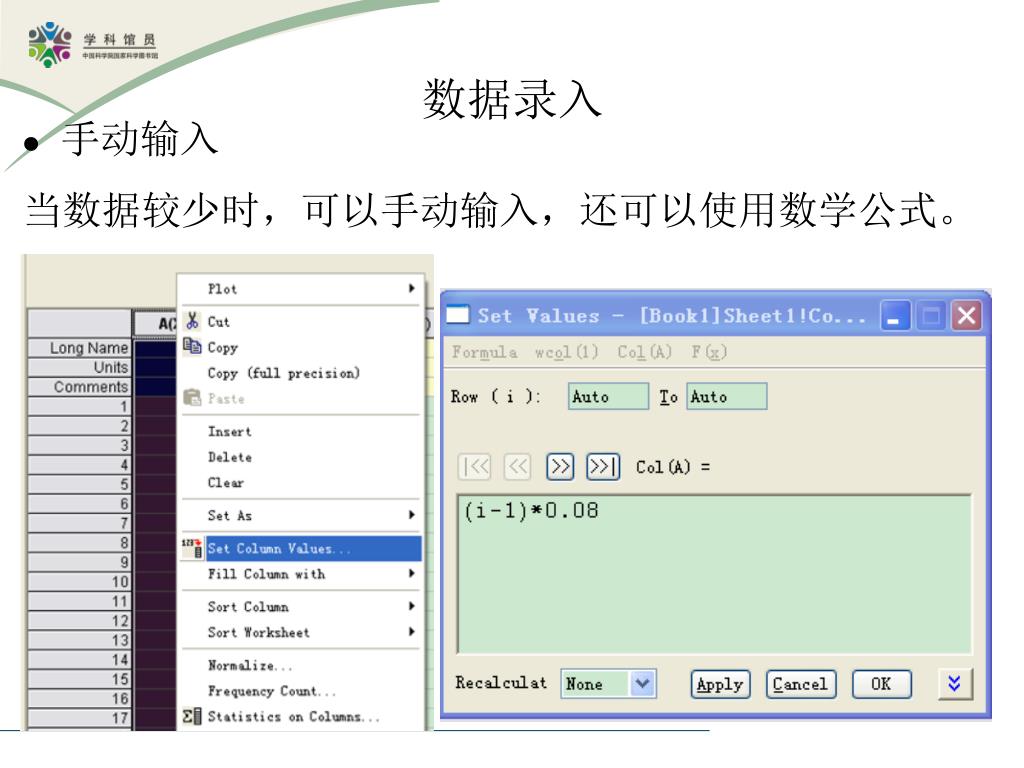

  8. 数据录入 • 手动输入 当数据较少时，可以手动输入，还可以使用数学公式。

  9. 通过剪切板传送 通过Windows操作系统剪切板的【复制→粘贴】操作可以把其它应用软件的数据传送的Origin中。 • 由数据文件导入 现在大部分可以输出XY图的现代仪器（如FT-IR、NMR、XRD等）操控软件会提供可供Origin导入的ASCII码数据文件。

  10. 绘图 • 二维图形 1.二维图形模板 Origin内置了多种二维图形模板如线图、散点图、点线图、柱形图以及饼图等图形模板。 2.二维图形绘制 导入数据之后，选中要作图的数据列，然后点击二维图形工具栏上的

  11. 多层图形 • 多层图形模板 双Y轴（Double-Y）, 垂直两栏（Vertical 2 Panel）, 水平两栏（Horizontal 2 Panel）, 四栏（4 Panel）, 九栏（9 Panel）等。

  12. 双Y轴图形 通过菜单【Plot>Multi-Curve>Double-Y】

  13. 垂直两栏（Vertical 2 Panel）和水平两栏（Horizontal 2 Panel）

  14. 四栏（4 Panel）和 九栏（9 Panel）

  15. 图形定制 • 1）线、符号的定制 在所绘图形的线或符号上双击，即可打开【Plot Details】选项卡： 双击图线

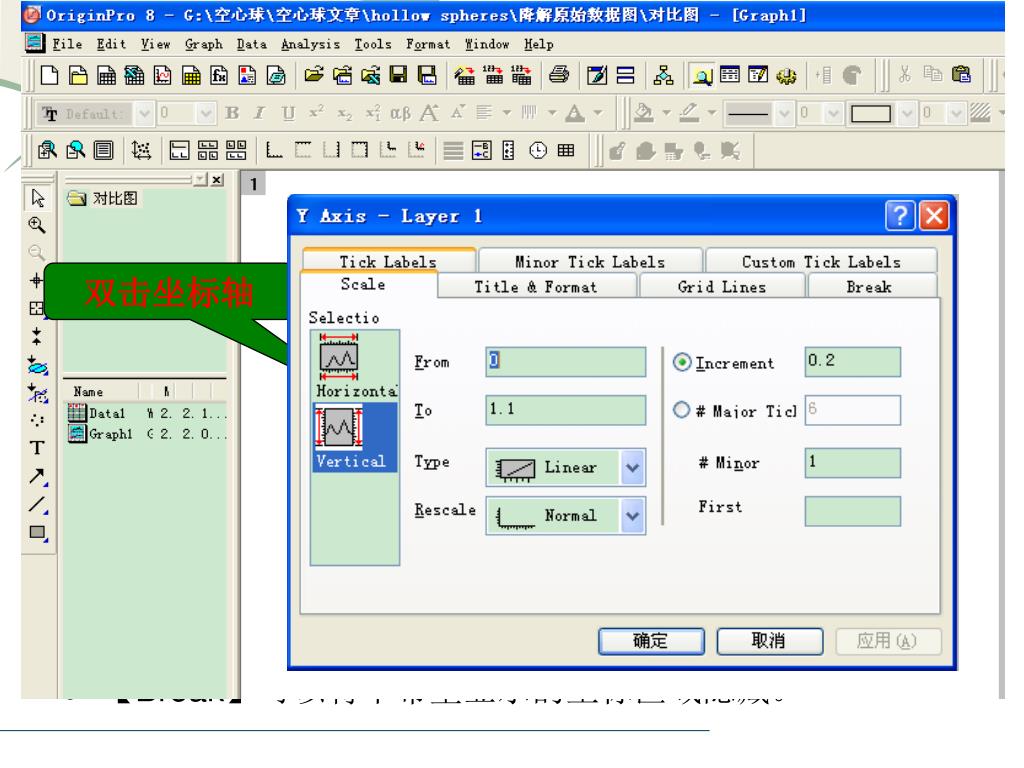

  16. 2）坐标轴的定制 方法：双击坐标轴进行定制 【Tick Labels】、【Minor Tick Labels】、【Custom Tick Labels】以及【Title & Format】可以对坐标轴的刻度、标识等进行定制。 【Scale】定制所绘图形的坐标轴范围、类型（线性、对数）等。 【Grid Lines】用于设定网格线。 【Break】可以将不希望显示的坐标区域隐藏。 双击坐标轴

  17. 定制坐标轴前 定制坐标轴后

  18. 【Break】 【Grid Lines】

  19. 三维图形 • XYY型数据三维图 • XYZ型数据三维图 • 矩阵三维图

  20. XYY型数据三维图 • 通过菜单【Plot>3D XYY>3D Waterfall】即可得到效果如下的XYY型数据三维图。

  21. XYZ型数据三维图 • 菜单【Plot>3D XYZ>3D Scatter】即可得到效果如下的XYZ型数据三维图。

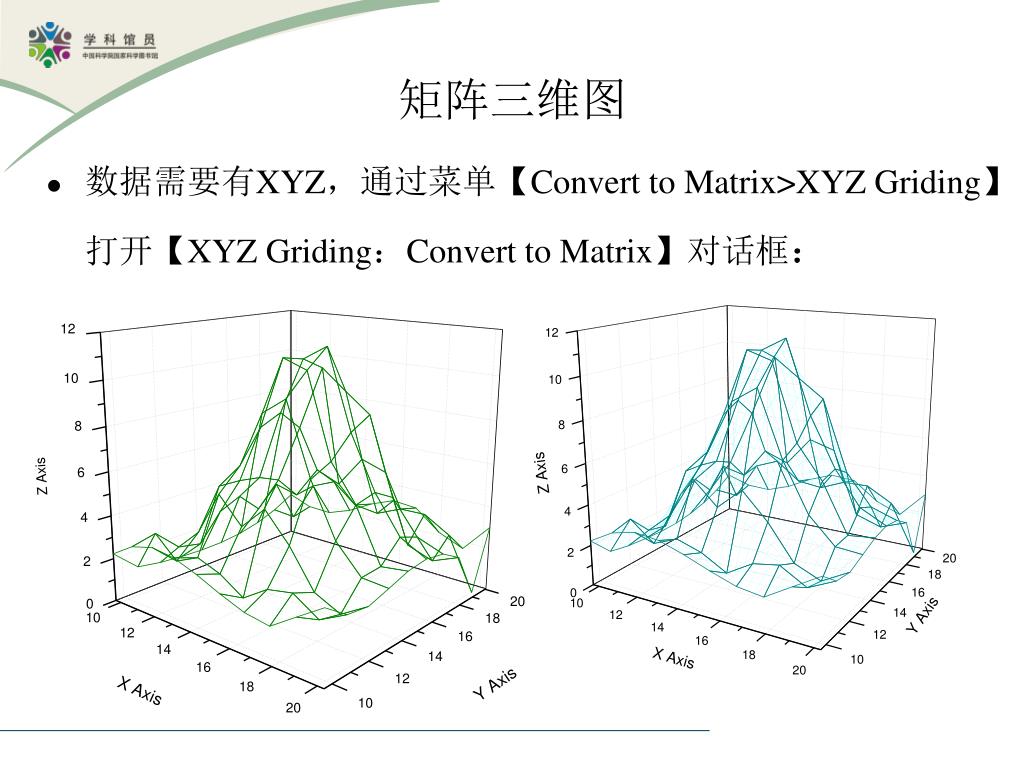

  22. 矩阵三维图 • 数据需要有XYZ，通过菜单【Convert to Matrix>XYZ Griding】打开【XYZ Griding：Convert to Matrix】对话框：

  23. 数据拟合 • 数据拟合： 在科学实验或统计研究中，经常需要从一组测定的数据（例如N个点（xi，yi）去求得自变量x和因变量y的一个近似解析表达式。 • Origin拟合分析： 线性拟合、多项式拟合、非线性拟合以及自定义函数拟合等多种数据拟合模块。

  24. 线性拟合 • 通过菜单【Analysis>Fitting>Fit Linear>Open Dialog…】打开【Linear Fit】对话框： 在【Fit Options】中，选择希望固定的参数如截距或斜率（也可以不设定拟合参数），点击【OK】即可。 拟合方程式

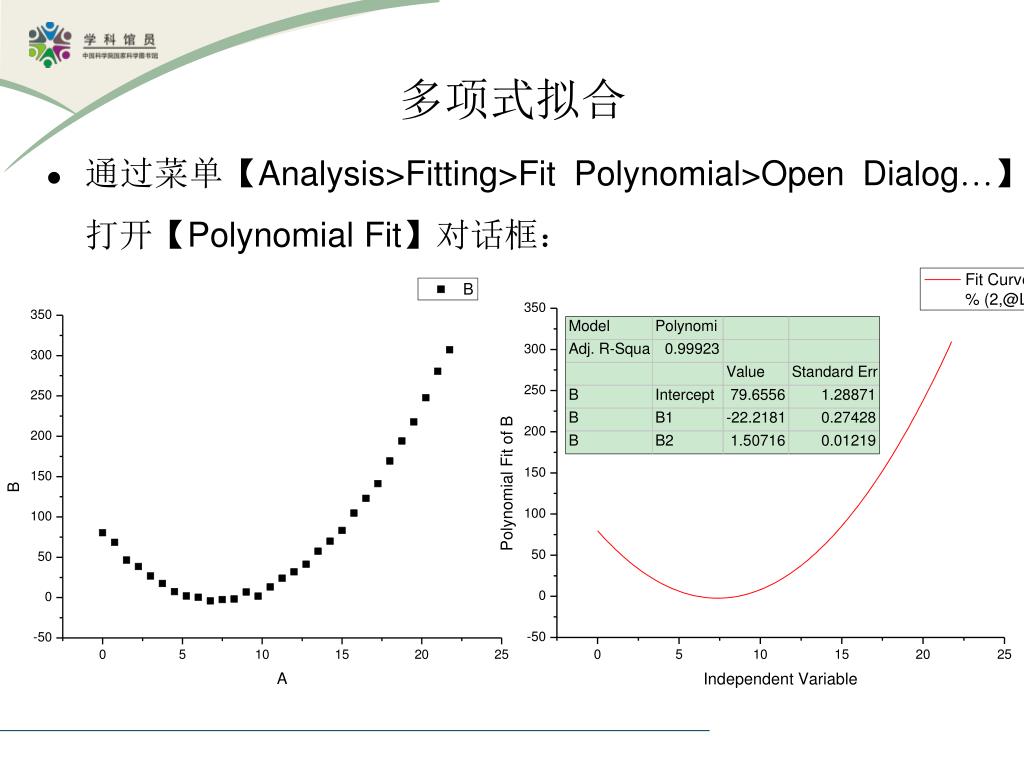

  25. 多项式拟合 • 通过菜单【Analysis>Fitting>Fit Polynomial>Open Dialog…】打开【Polynomial Fit】对话框：

  26. 指数拟合 • 通过菜单【Analysis>Fitting>Fit Exponential>Open Dialog…】进行拟合

  27. 非线性拟合

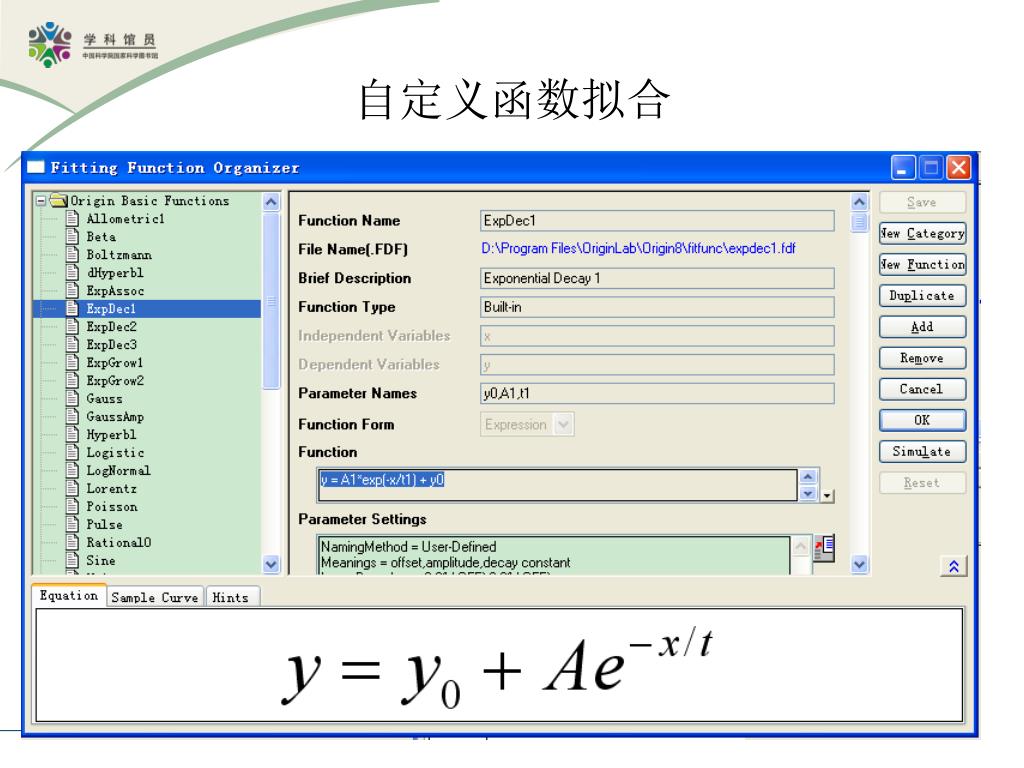

  28. 自定义函数拟合

  29. 数据及图形导出 • 数据导出 1）通过剪切板传递 2）导出数据文件 通过【File>Export>ASCII…】 将数据导出为ASCII码文件，文件的扩展名可以为【dat】、【txt】、【csv】等。 • 图形输出 1）通过剪切板输出 通过菜单【Edit>Copy Page】嵌入粘贴到其它应用程序如Word，ppt中。 2）输出图像文件 通过菜单【File>Export Graph】这样，图形文件就被保存jpg、Tif等格式图片。

  30. 与word及ppt等软件相结合 • 【Edit>Copy Page】嵌入粘贴到word中，在word中双击这个图片即可进入到origin程序中，编辑之后关闭origin，更改将会出现在word中（ppt同理）。
