  1. 第11章 網路的設定與測試

  2. 學習目標 在學習本章之後，讀者將可以回答下列的問題： • IOS所扮演的角色為何？ • 組態檔的目的為何？ • 何種類型的設備具有內建的IOS？ • 一個設備的可用IOS命令集為何？ • IOS的運作模式為何？ • 基本的IOS命令為何？ • 如何使用基本的show命令？

  3. 設定Cisco設備：IOS基本概念 • Cisco IOS • 存取方法 • 組態檔案 • Cisco IOS模式的簡介 • 基本IOS命令結構 • 使用CLI協助 • IOS檢視命令 • IOS組態模式

  4. Cisco IOS • 基本的路由及交換功能 • 可靠和安全地存取網路資源 • 網路延展性

  5. Cisco IOS（續） • IOS檔案所佔的空間大小是數個MB，儲存於半永久（semipermanent）記憶體中，此記憶體亦稱之為快閃記憶體（flash） • 靜態儲存體或非揮發儲存體（nonvolatile storage） • 使用快閃記憶體（flash memory），可以讓IOS升級至較新的版本或是增加新的功能 • 當設備的電源開啟後，會將IOS複製到RAM中

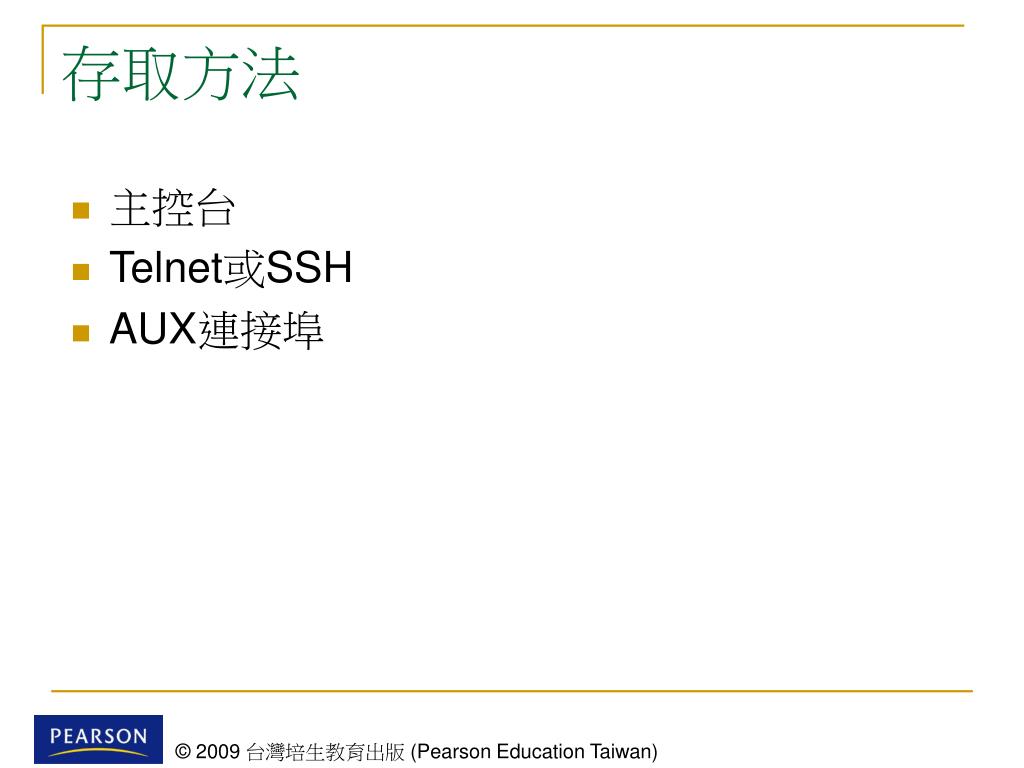

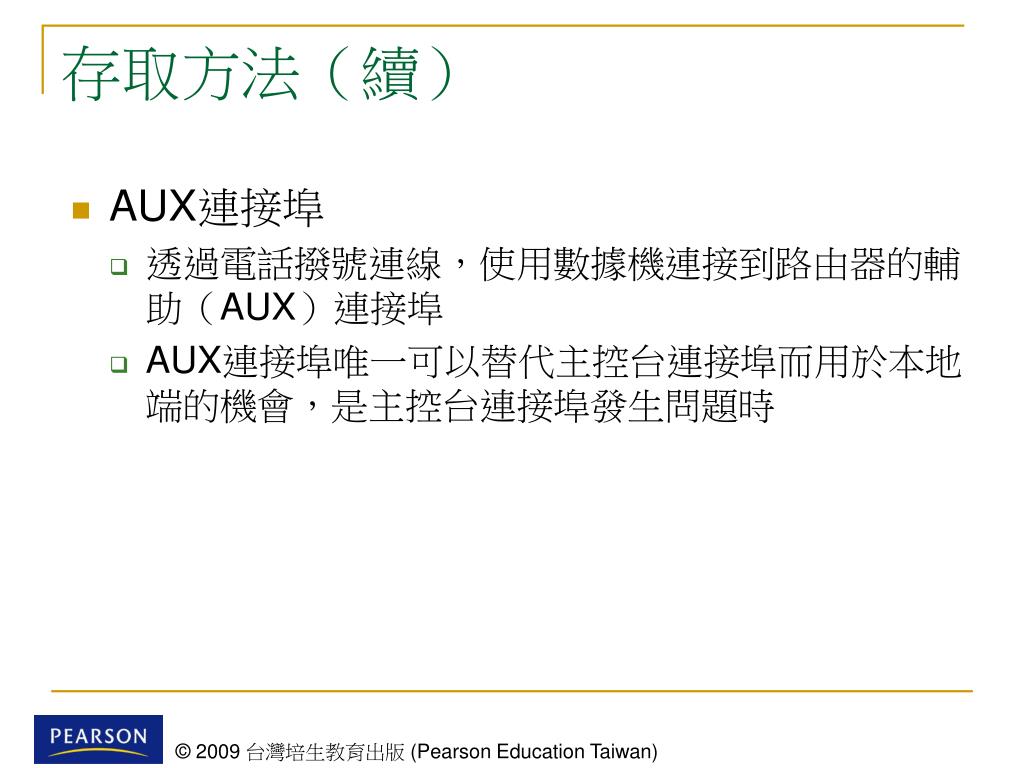

  6. 存取方法 • 主控台 • Telnet或SSH • AUX連接埠

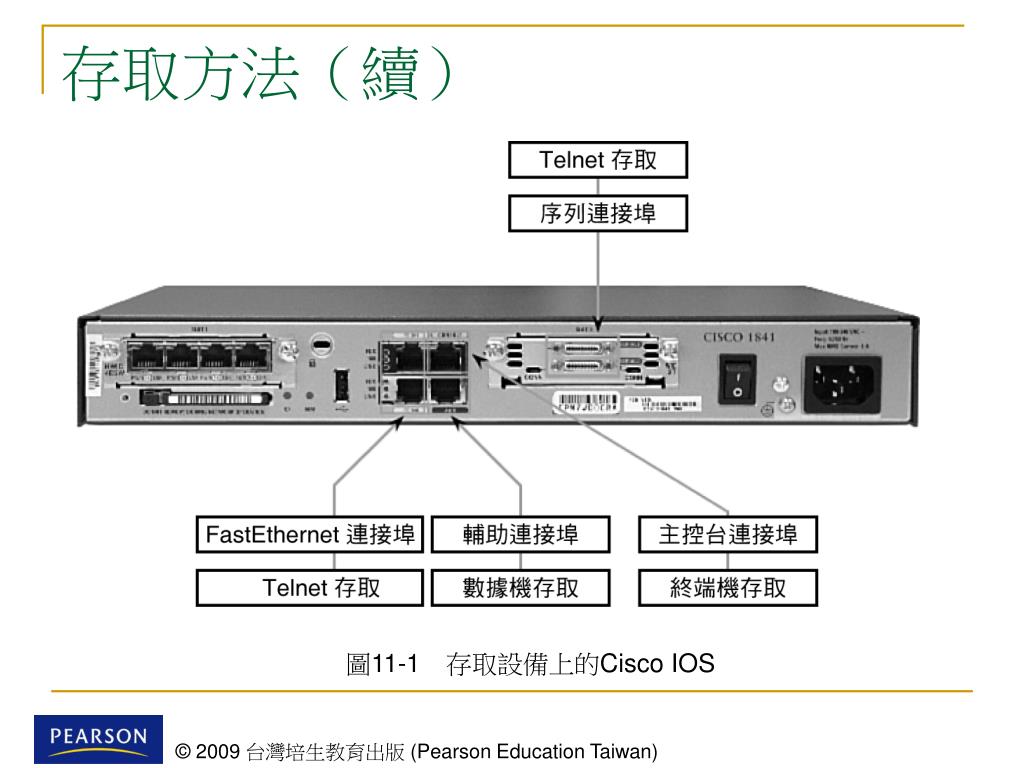

  7. 存取方法（續） 圖11-1　存取設備上的Cisco IOS

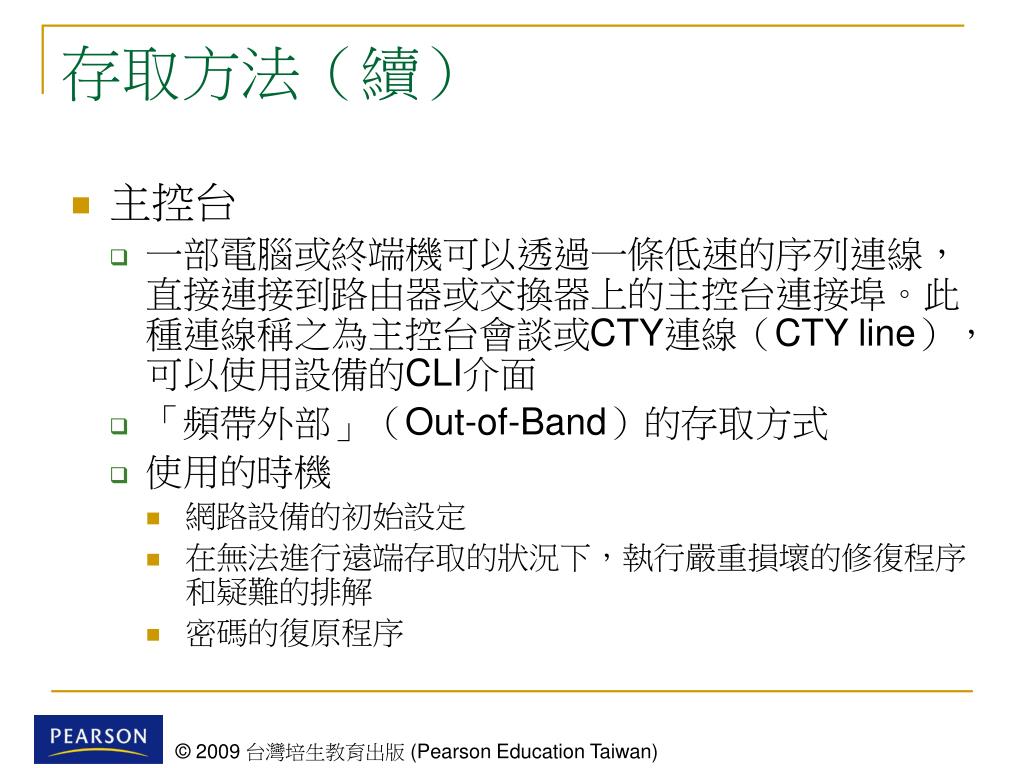

  8. 存取方法（續） • 主控台 • 一部電腦或終端機可以透過一條低速的序列連線，直接連接到路由器或交換器上的主控台連接埠。此種連線稱之為主控台會談或CTY連線（CTY line），可以使用設備的CLI介面 • 「頻帶外部」（Out-of-Band）的存取方式 • 使用的時機 • 網路設備的初始設定 • 在無法進行遠端存取的狀況下，執行嚴重損壞的修復程序和疑難的排解 • 密碼的復原程序

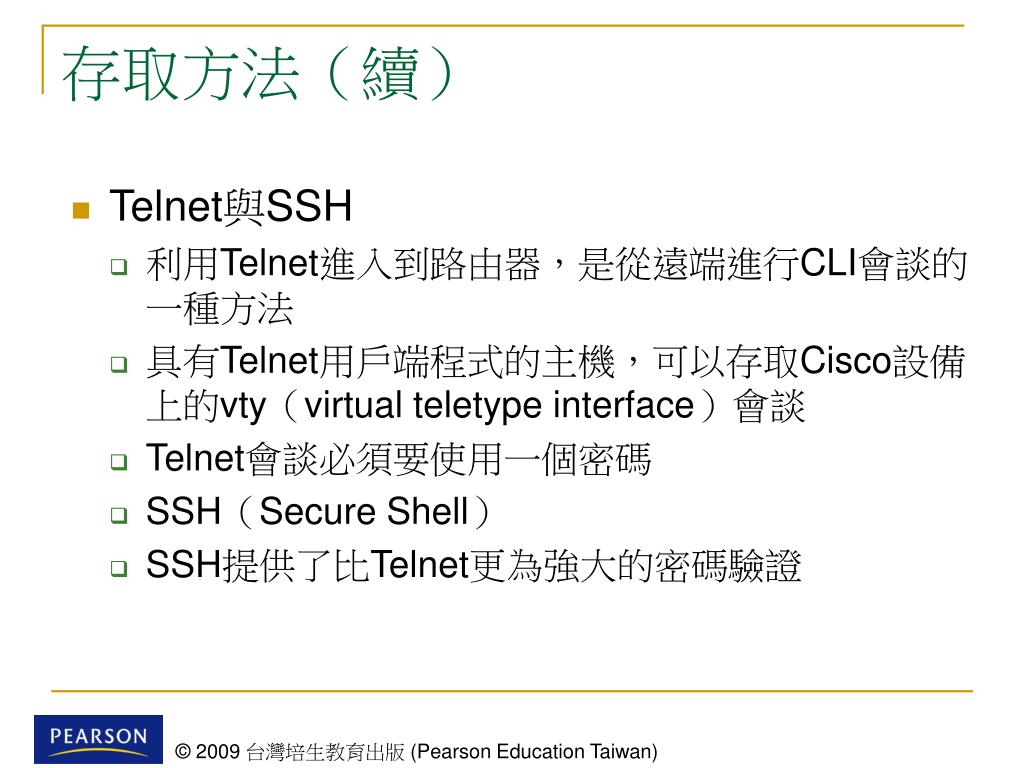

  9. 存取方法（續） • Telnet與SSH • 利用Telnet進入到路由器，是從遠端進行CLI會談的一種方法 • 具有Telnet用戶端程式的主機，可以存取Cisco設備上的vty（virtual teletype interface）會談 • Telnet會談必須要使用一個密碼 • SSH（Secure Shell） • SSH提供了比Telnet更為強大的密碼驗證

  10. 存取方法（續） • AUX連接埠 • 透過電話撥號連線，使用數據機連接到路由器的輔助（AUX）連接埠 • AUX連接埠唯一可以替代主控台連接埠而用於本地端的機會，是主控台連接埠發生問題時

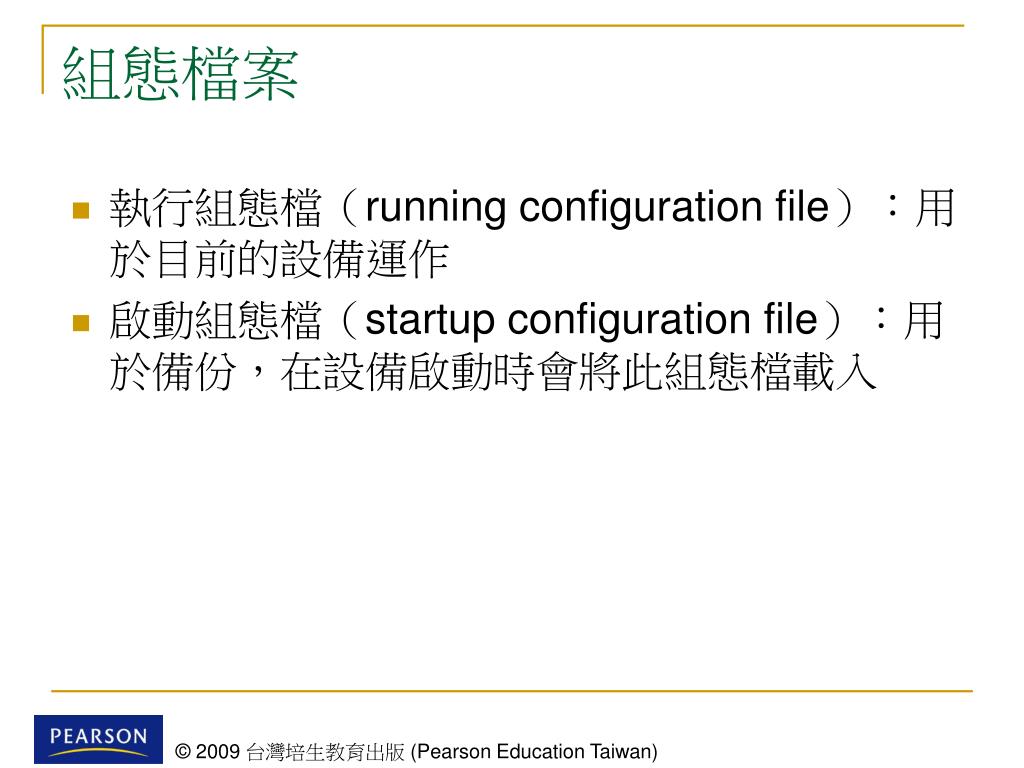

  11. 組態檔案 • 執行組態檔（running configuration file）：用於目前的設備運作 • 啟動組態檔（startup configuration file）：用於備份，在設備啟動時會將此組態檔載入

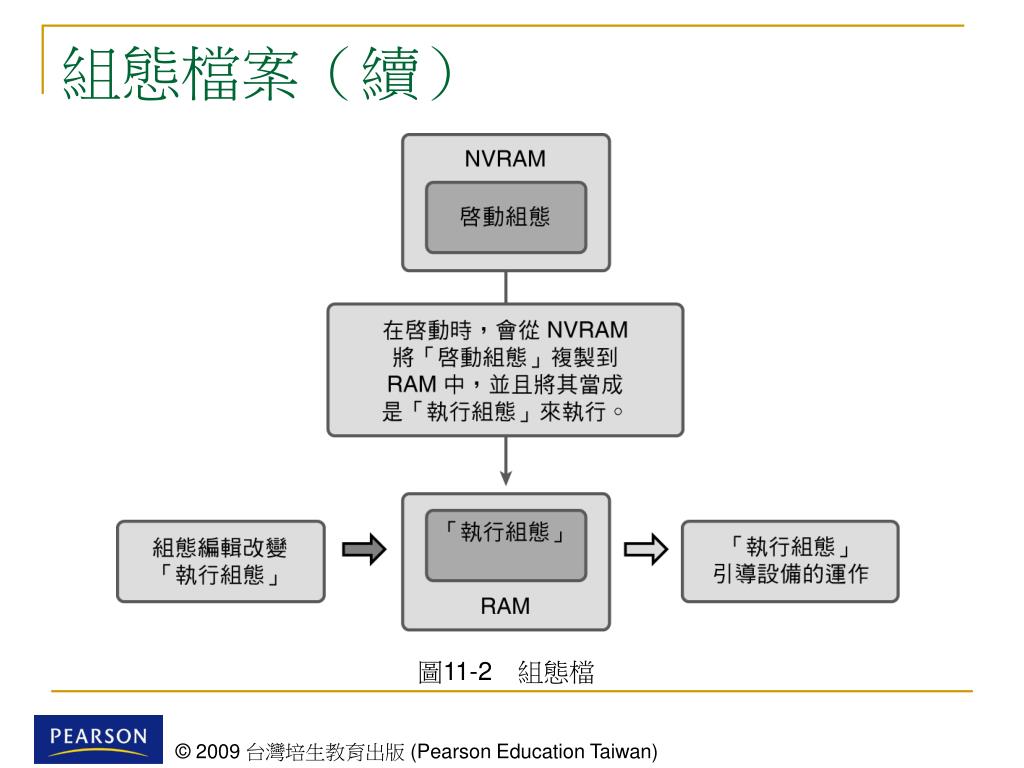

  12. 組態檔案（續） 圖11-2　組態檔

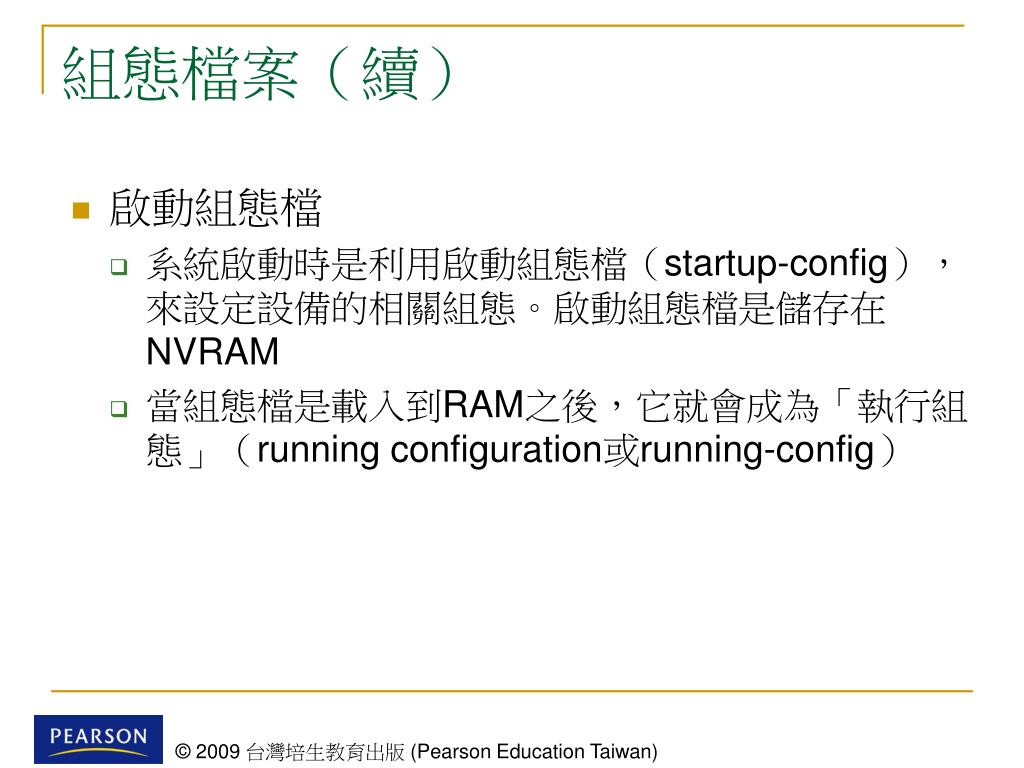

  13. 組態檔案（續） • 啟動組態檔 • 系統啟動時是利用啟動組態檔（startup-config），來設定設備的相關組態。啟動組態檔是儲存在NVRAM • 當組態檔是載入到RAM之後，它就會成為「執行組態」（running configuration或running-config）

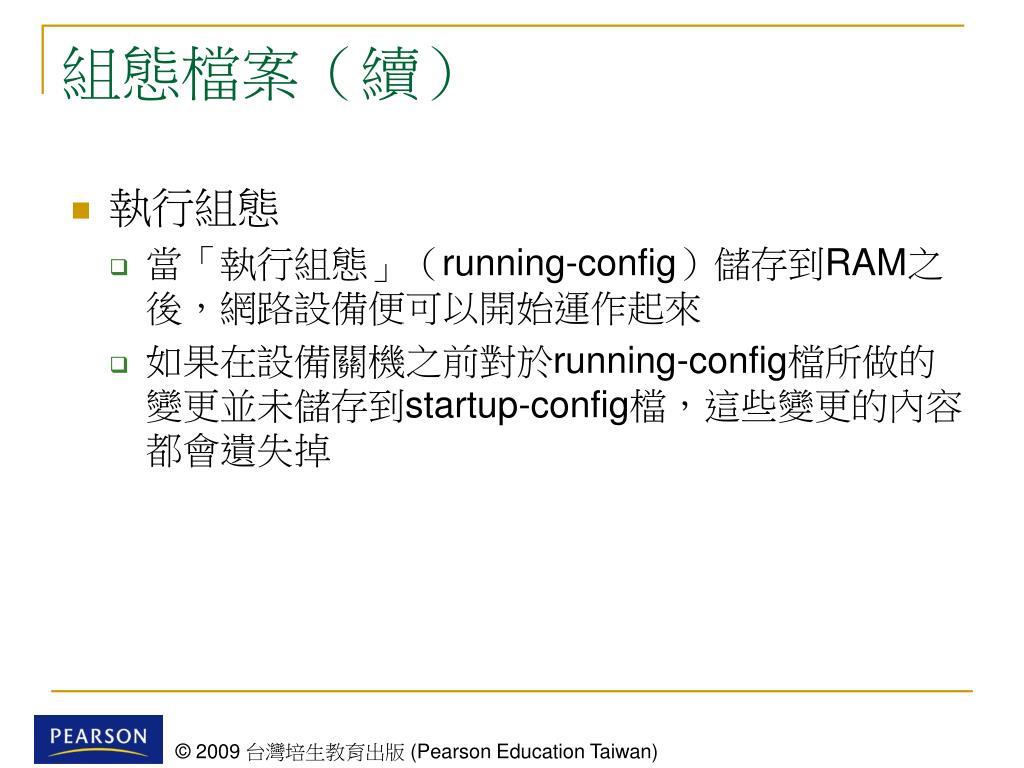

  14. 組態檔案（續） • 執行組態 • 當「執行組態」（running-config）儲存到RAM之後，網路設備便可以開始運作起來 • 如果在設備關機之前對於running-config檔所做的變更並未儲存到startup-config檔，這些變更的內容都會遺失掉

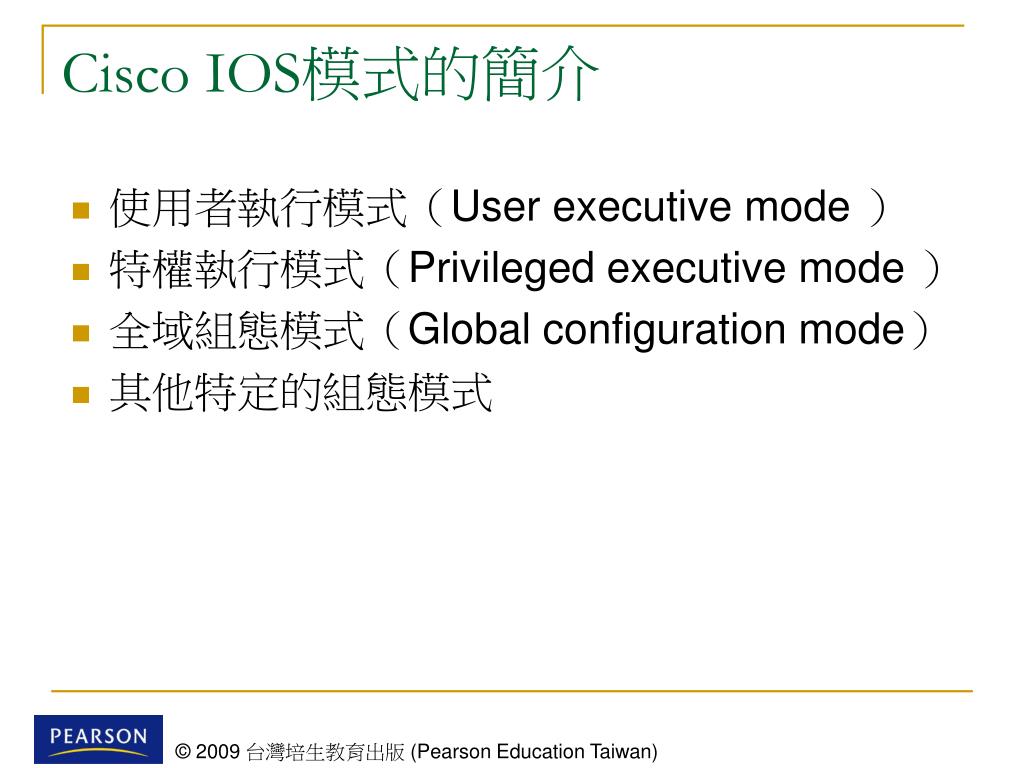

  15. Cisco IOS模式的簡介 • 使用者執行模式（User executive mode ） • 特權執行模式（Privileged executive mode ） • 全域組態模式（Global configuration mode） • 其他特定的組態模式

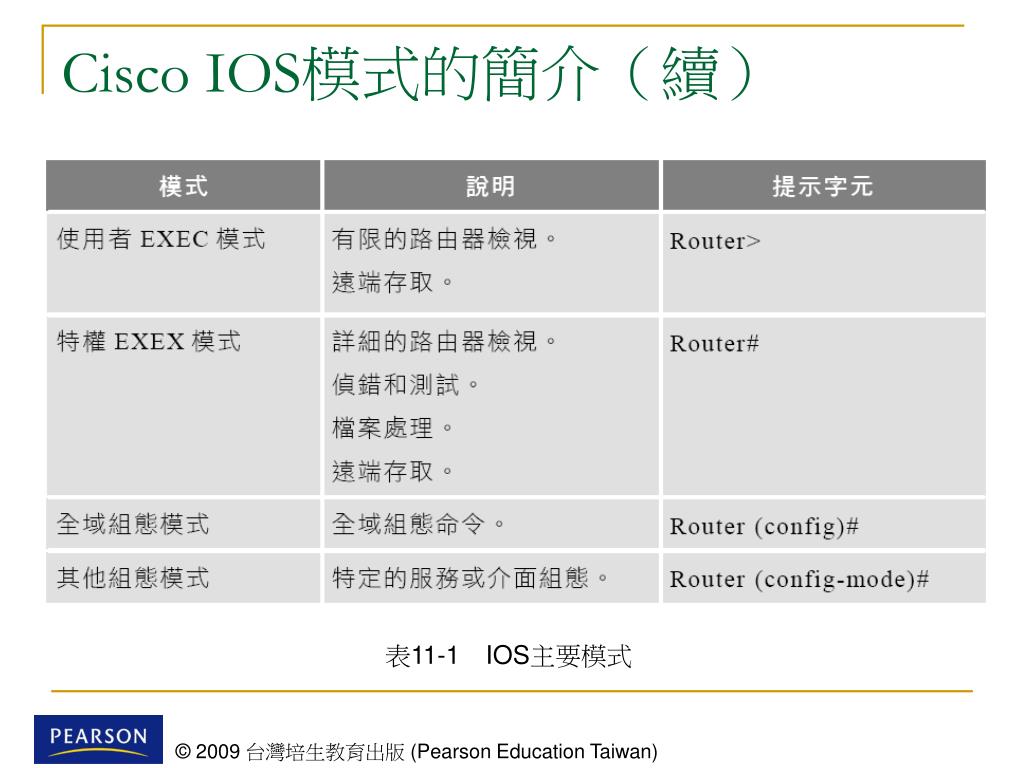

  16. Cisco IOS模式的簡介（續） 表11-1IOS主要模式

  17. Cisco IOS模式的簡介（續） • 命令提示 • 系統提示使用者鍵入命令的訊息 • 以下表示目前是處於一個路由器上的全域組態模式（config） • 以下所示為在使用者EXEC層級執行ping命令 • 將running-config檔的內容顯示在終端機的CLI命令

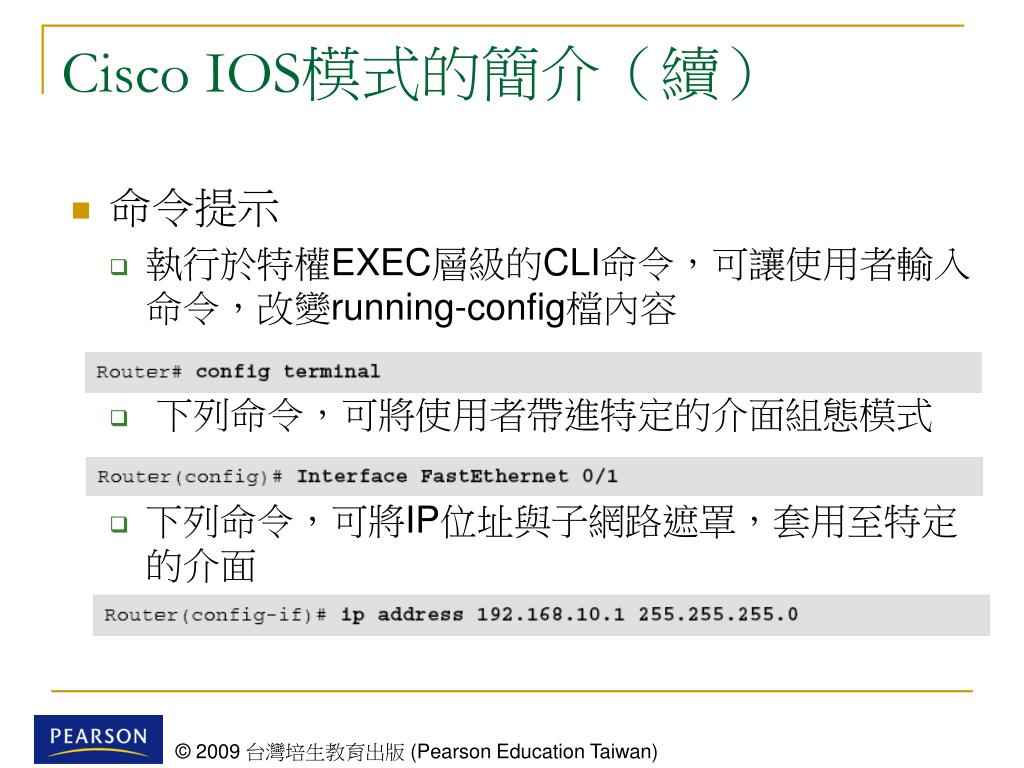

  18. Cisco IOS模式的簡介（續） • 命令提示 • 執行於特權EXEC層級的CLI命令，可讓使用者輸入命令，改變running-config檔內容 • 下列命令，可將使用者帶進特定的介面組態模式 • 下列命令，可將IP位址與子網路遮罩，套用至特定的介面

  19. Cisco IOS模式的簡介（續） • 使用者執行模式 • 具備相當有限的功能 • 「僅供檢視模式」 • CLI「命令提示」的最後會有 > 符號

  20. Cisco IOS模式的簡介（續） • 特權EXEC模式 • 最後會有 # 符號

  21. Cisco IOS模式的簡介（續） • 在使用者EXEC和特權EXEC模式之間切換 • 如要進入特權EXEC模式，可使用enable命令 • 下達enable命令的語法 • 當按下Enter時，路由器的提示字元將改變 • 當特權EXEC模式設定密碼驗證時，IOS將要求輸入密碼：

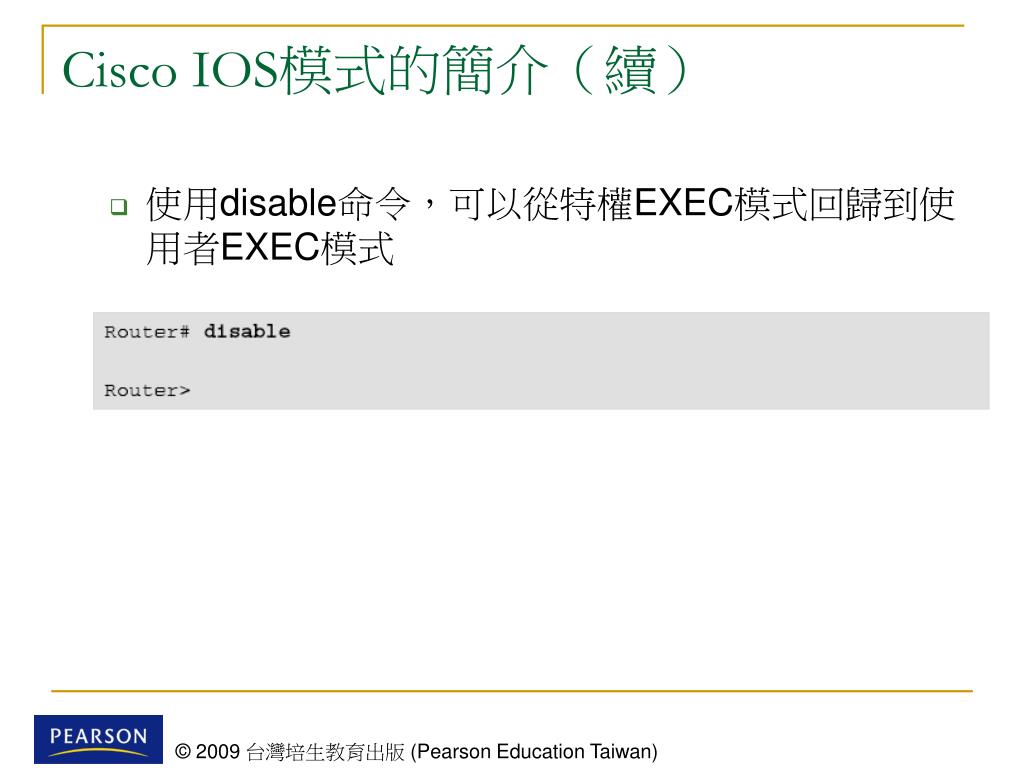

  22. Cisco IOS模式的簡介（續） • 使用disable命令，可以從特權EXEC模式回歸到使用者EXEC模式

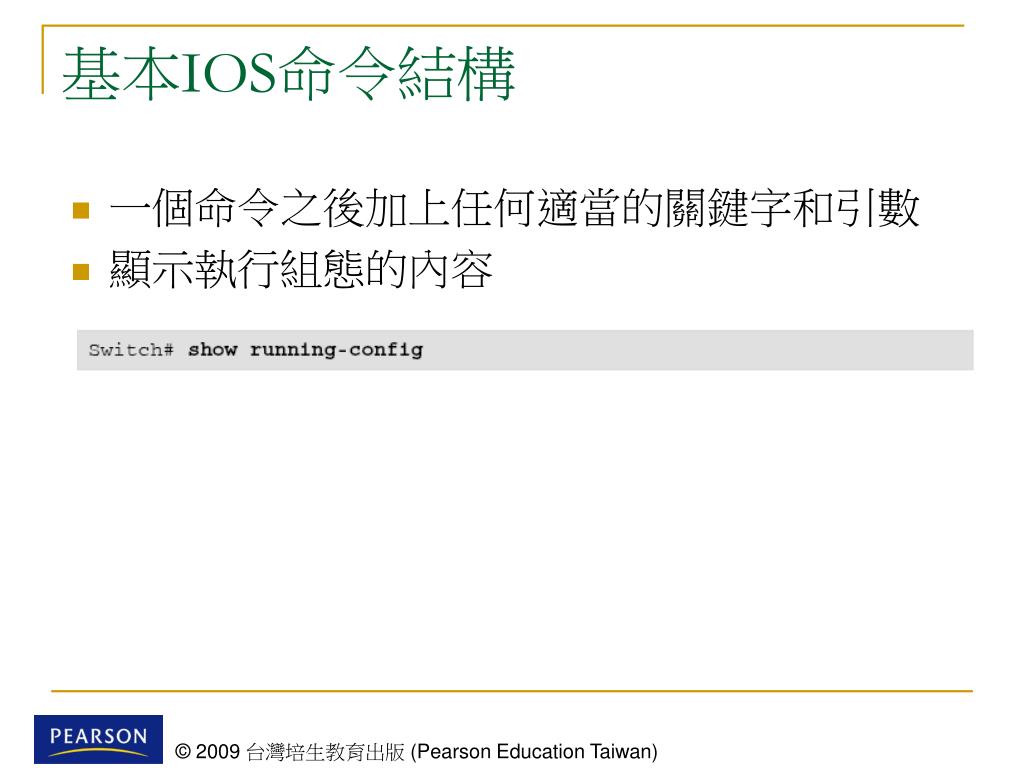

  23. 基本IOS命令結構 • 一個命令之後加上任何適當的關鍵字和引數 • 顯示執行組態的內容

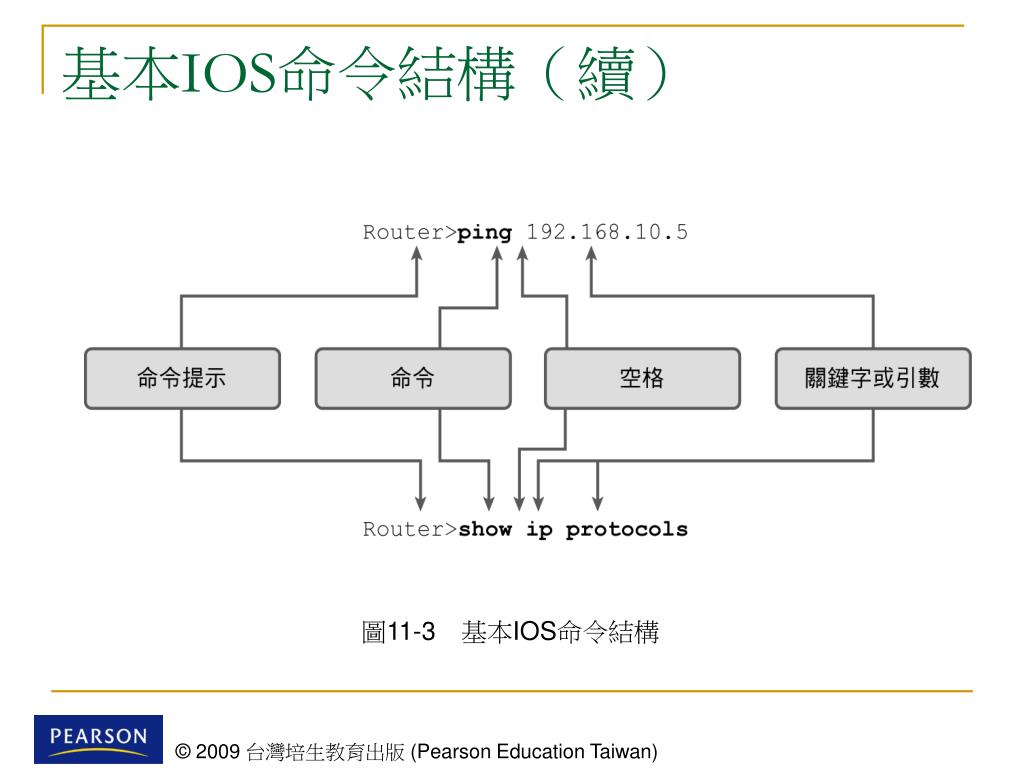

  24. 基本IOS命令結構（續） 圖11-3　基本IOS命令結構

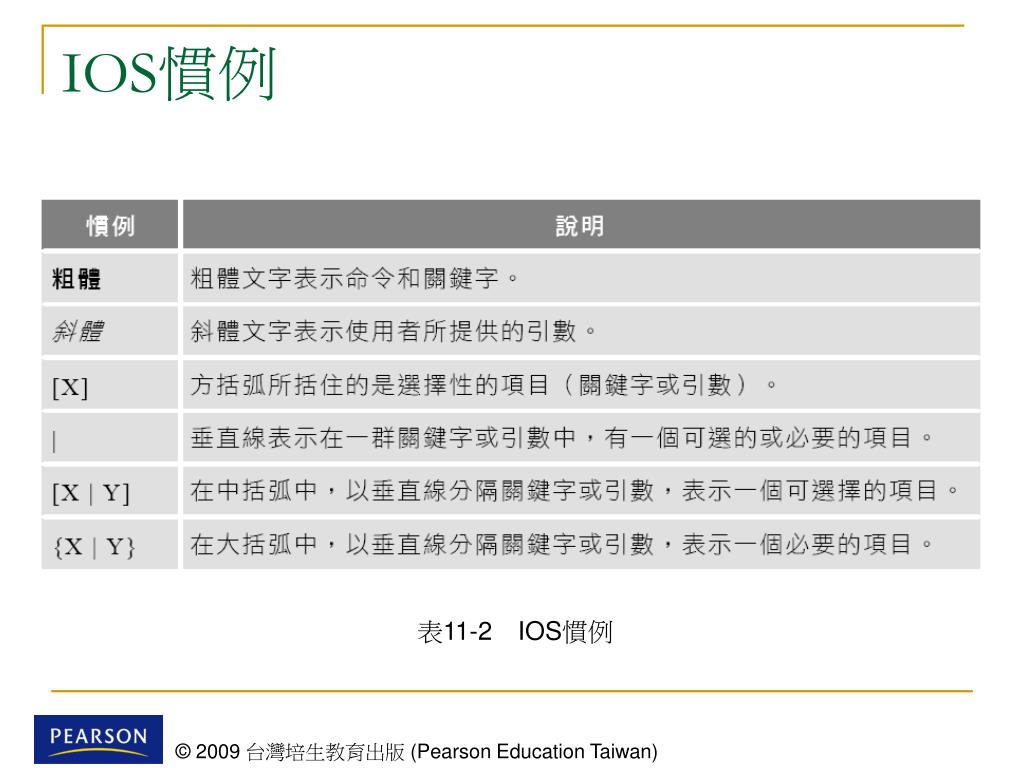

  25. IOS慣例 表11-2IOS慣例

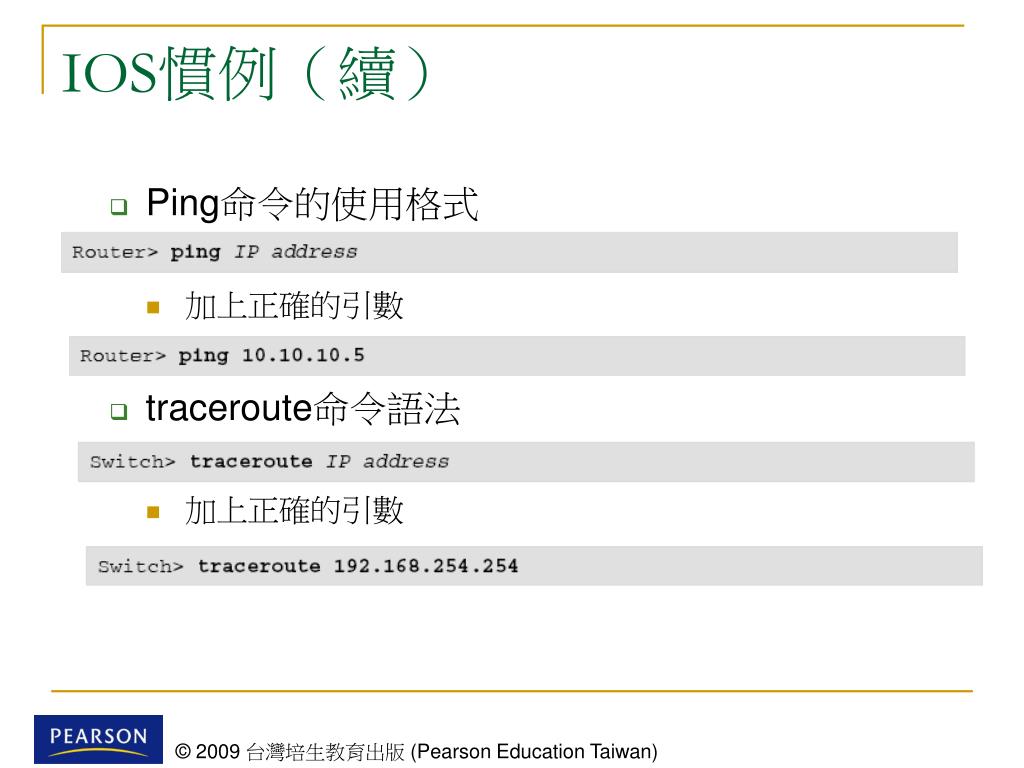

  26. IOS慣例（續） • Ping命令的使用格式 • 加上正確的引數 • traceroute命令語法 • 加上正確的引數

  27. IOS慣例（續） • description命令 • 加上正確的引數

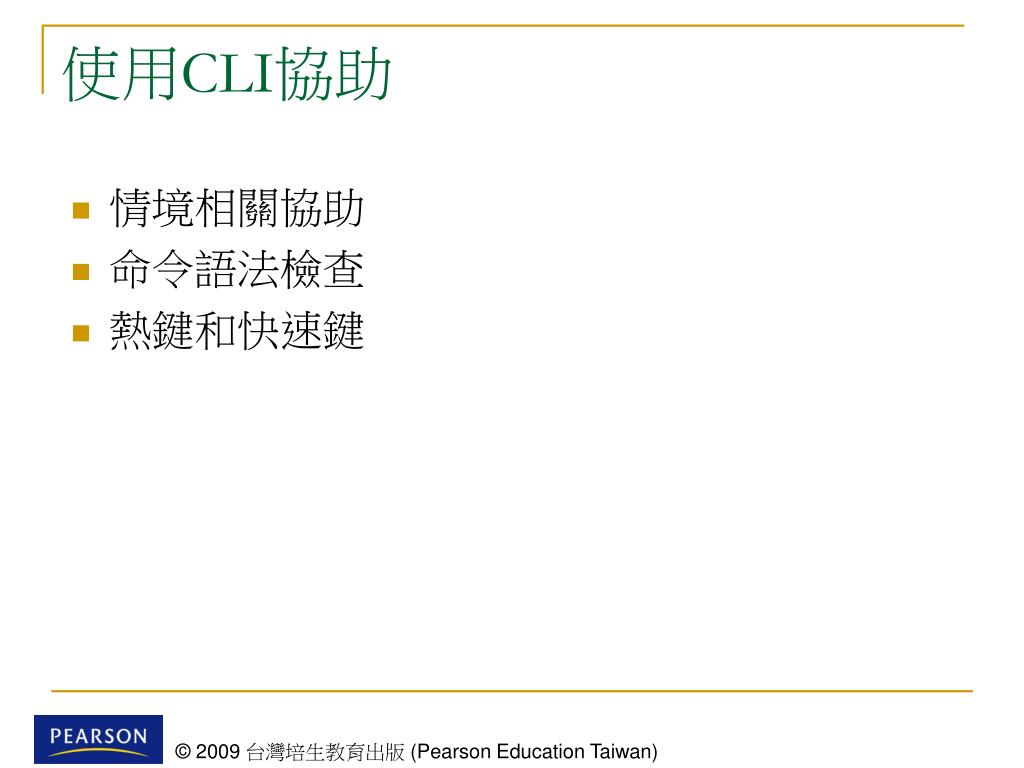

  28. 使用CLI協助 • 情境相關協助 • 命令語法檢查 • 熱鍵和快速鍵

  29. 使用CLI協助（續） • 情境相關協助 • 在目前的狀況下，提供一系列的命令和引數 • 請在任何的提示字元之後輸入問號（?）

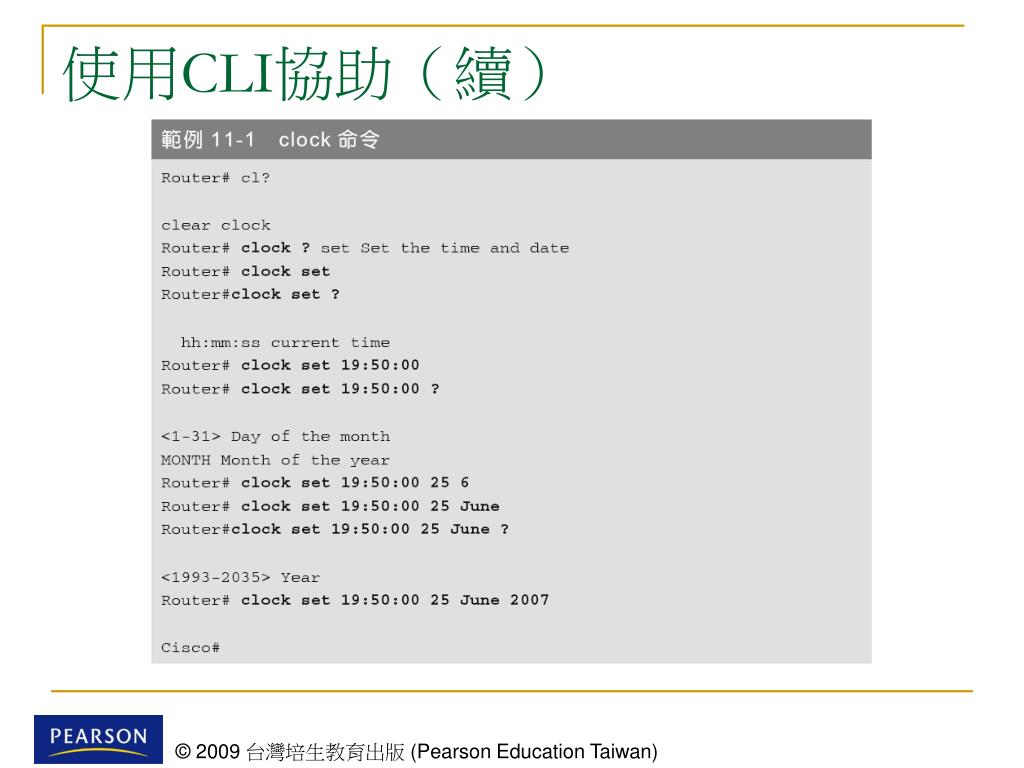

  30. 使用CLI協助（續）

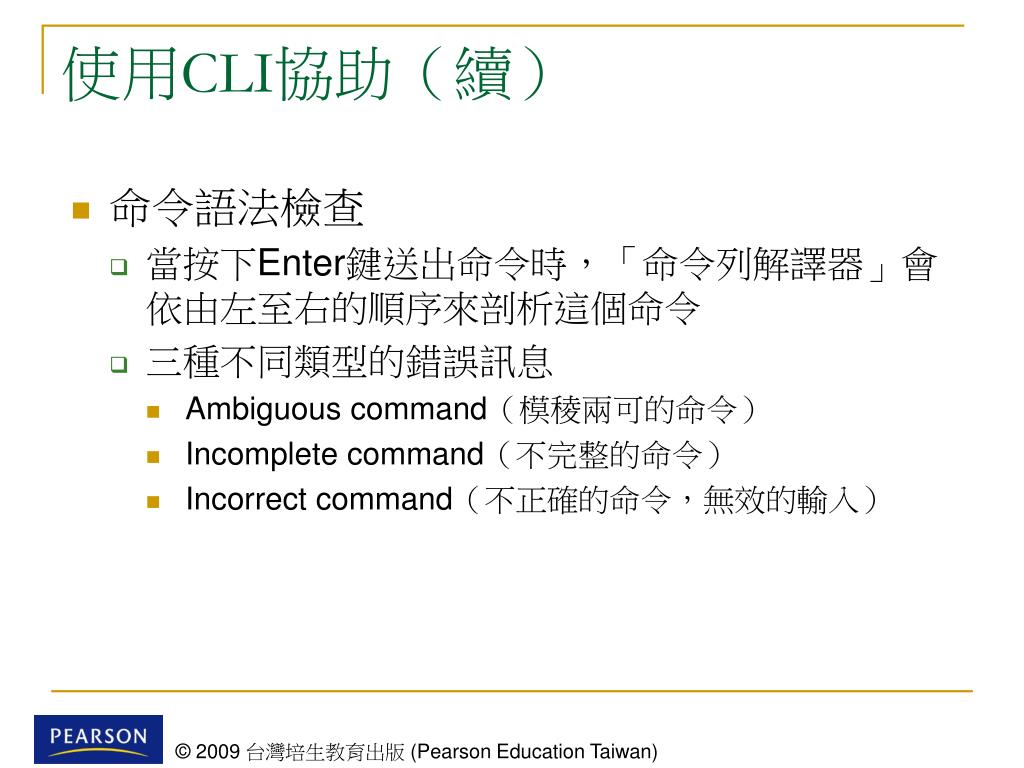

  31. 使用CLI協助（續） • 命令語法檢查 • 當按下Enter鍵送出命令時，「命令列解譯器」會依由左至右的順序來剖析這個命令 • 三種不同類型的錯誤訊息 • Ambiguous command（模稜兩可的命令） • Incomplete command（不完整的命令） • Incorrect command（不正確的命令，無效的輸入）

  32. 使用CLI協助（續） • IOS傳回一個模稜兩可的錯誤訊息，表示該命令未輸入足夠的字元，以致解譯器無法辨識 • IOS傳回一個不完整的錯誤訊息，指出命令的結尾漏掉一些必要的關鍵字或引數

  33. 使用CLI協助（續） • IOS傳回一個 (  ) 符號，表示在該命令中「命令解譯器」無法解譯的位置

  34. 表11-3　命令語法檢查協助

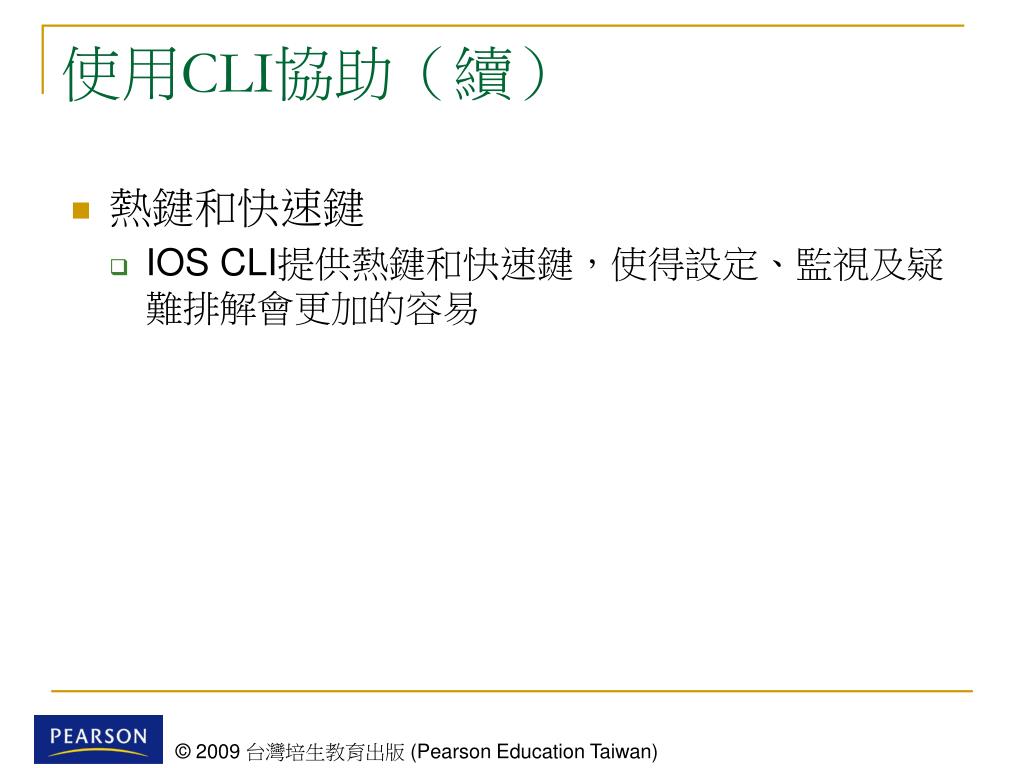

  35. 使用CLI協助（續） • 熱鍵和快速鍵 • IOS CLI提供熱鍵和快速鍵，使得設定、監視及疑難排解會更加的容易

  36. 表11-4　熱鍵和快速鍵

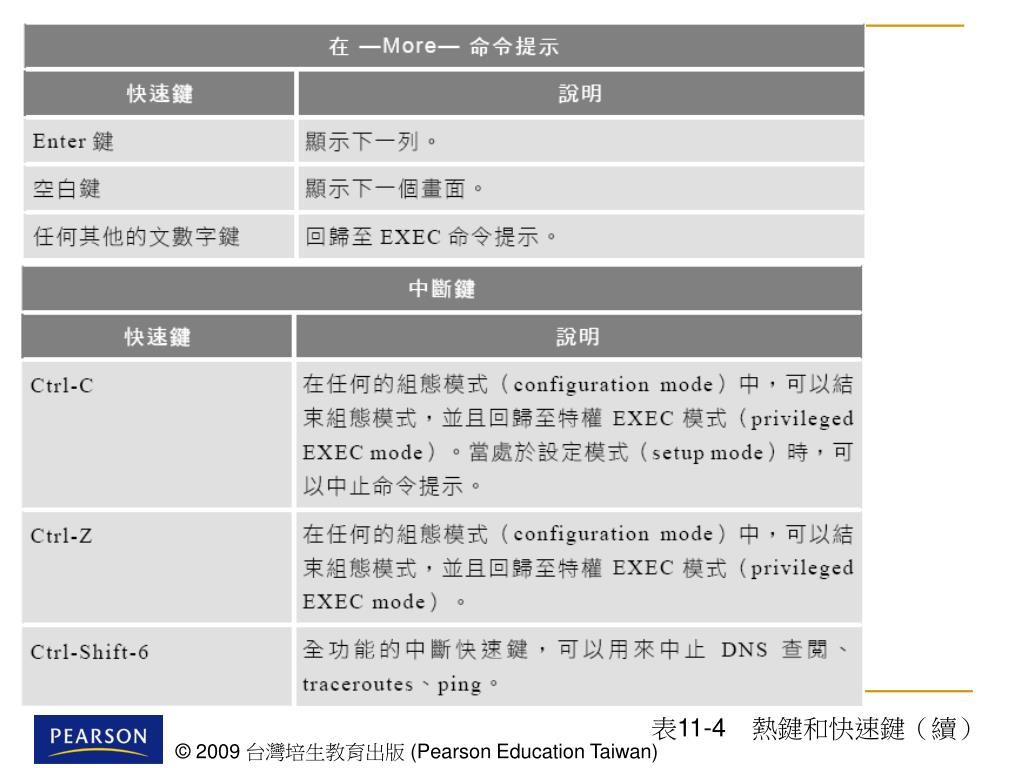

  37. 表11-4　熱鍵和快速鍵（續）

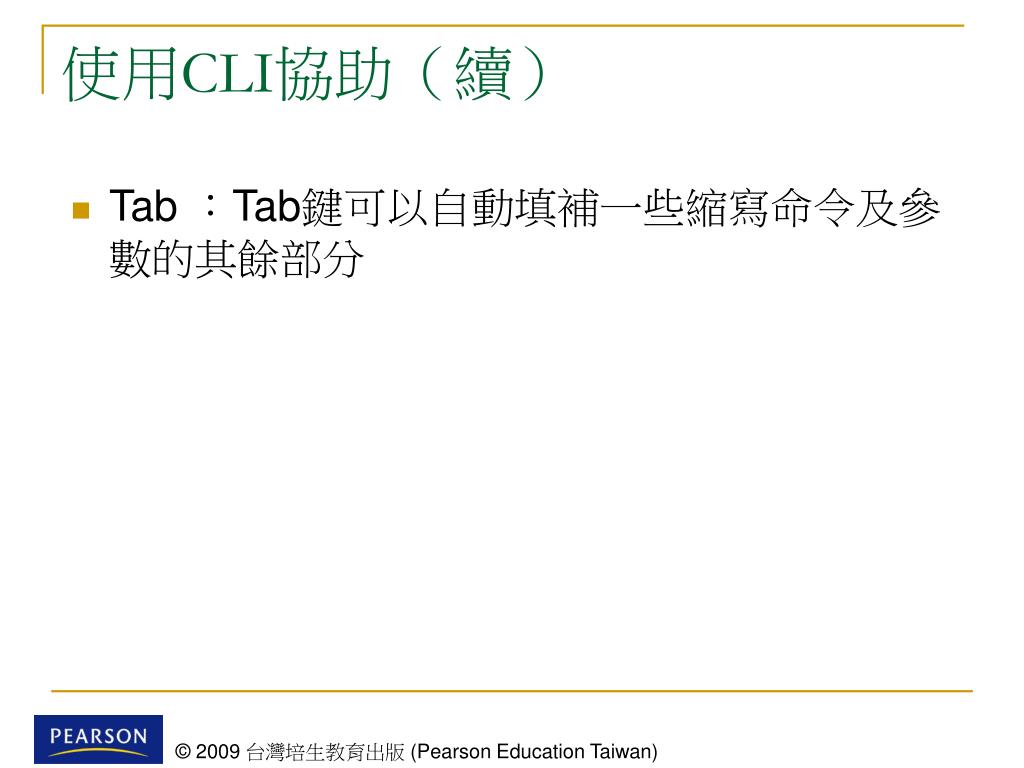

  38. 使用CLI協助（續） • Tab ：Tab鍵可以自動填補一些縮寫命令及參數的其餘部分

  39. 使用CLI協助（續） • Ctrl-R：重新顯示上一個命令列

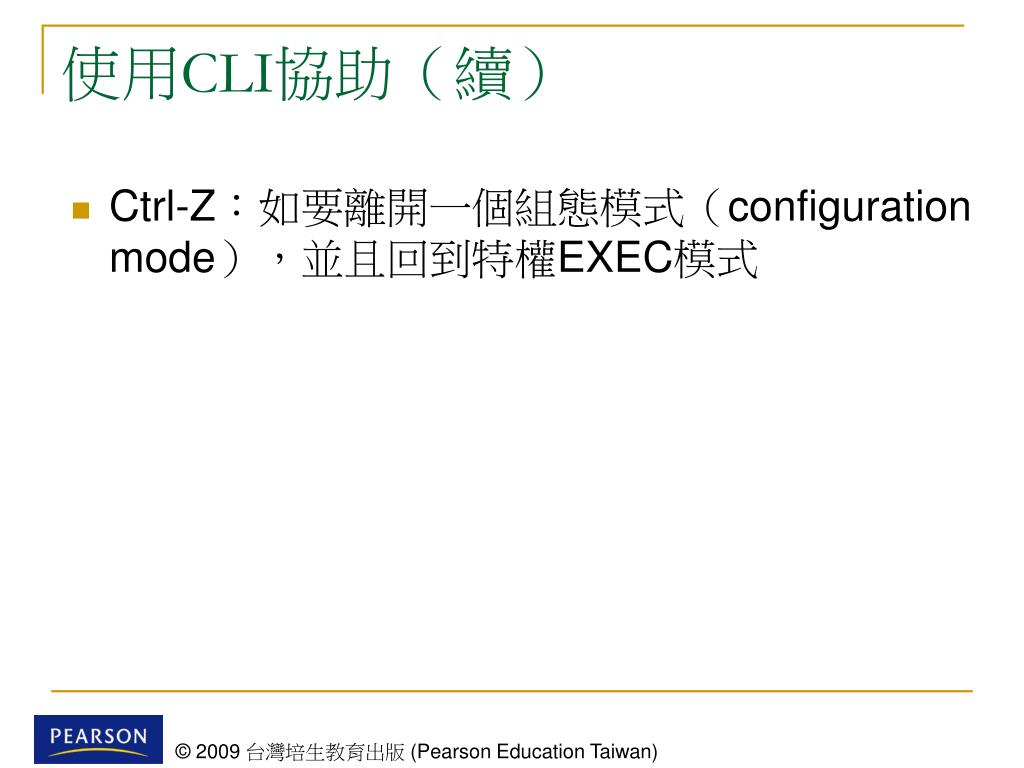

  40. 使用CLI協助（續） • Ctrl-Z：如要離開一個組態模式（configuration mode），並且回到特權EXEC模式

  41. 使用CLI協助（續） • 向上與向下鍵 • 使用向上鍵（Ctrl-P）可以顯示先前所輸入的命令 • 向下鍵（Ctrl-N）可以向前捲動，以顯示緩衝區中較新的命令

  42. 使用CLI協助（續） • Ctrl-Shift-6 x：如要中斷輸出的動作，而與CLI進行互動時，可以先按下Ctrl-Shift-6鍵，然後按x鍵 • Ctrl-C：按下Ctrl-C鍵可以中斷一項命令，並且離開組態模式

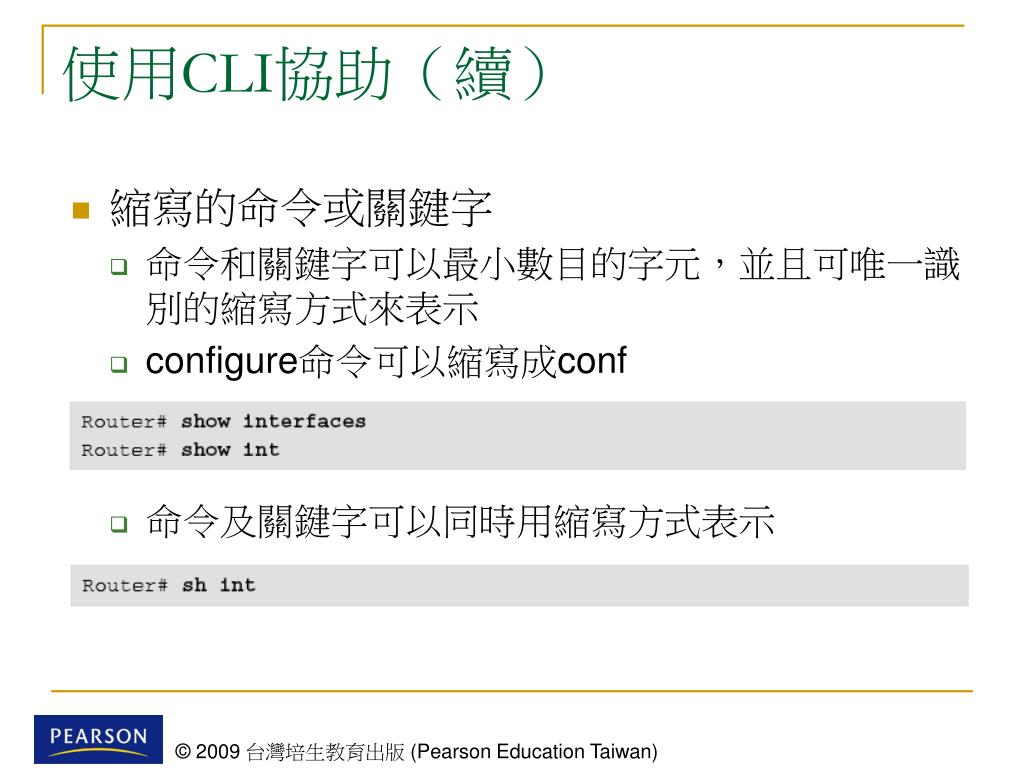

  43. 使用CLI協助（續） • 縮寫的命令或關鍵字 • 命令和關鍵字可以最小數目的字元，並且可唯一識別的縮寫方式來表示 • configure命令可以縮寫成conf • 命令及關鍵字可以同時用縮寫方式表示

  44. IOS檢視命令 圖11-4show命令提供的資訊

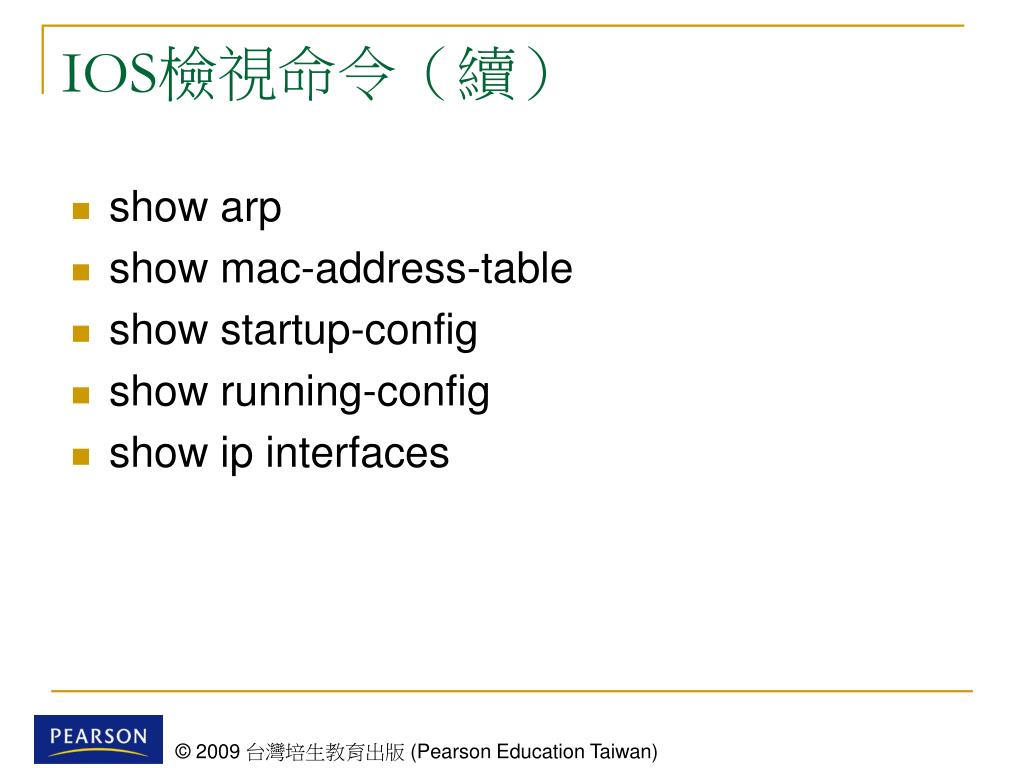

  45. IOS檢視命令（續） • show arp • show mac-address-table • show startup-config • show running-config • show ip interfaces

  46. IOS檢視命令（續） • show interfaces • show version

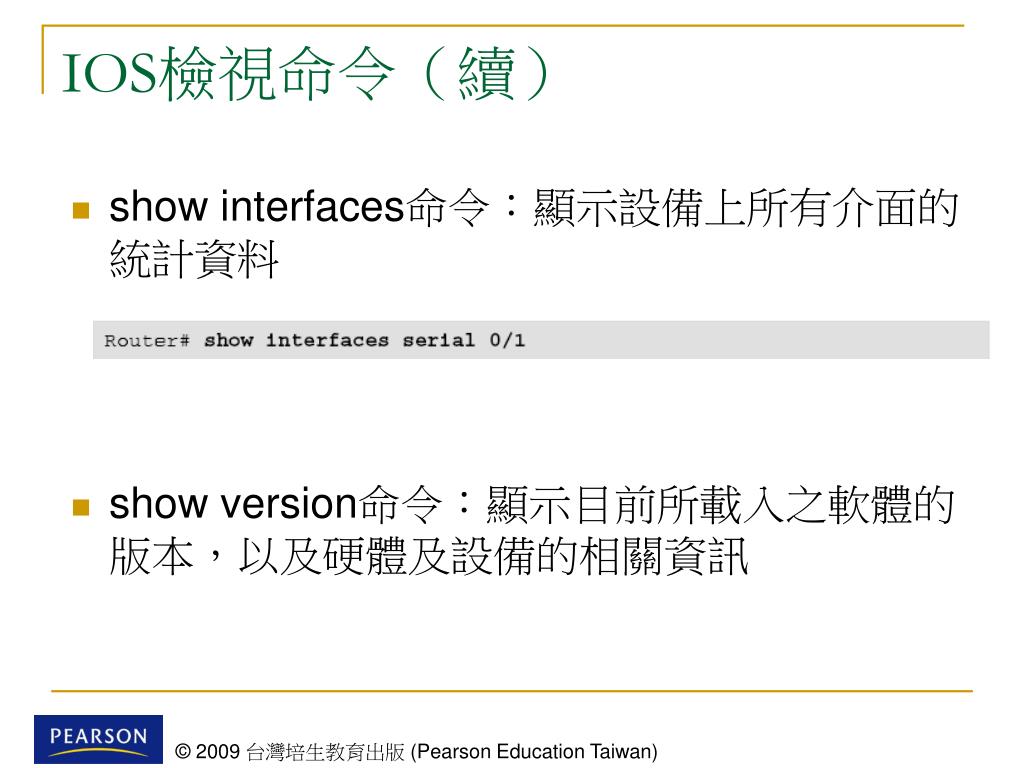

  47. IOS檢視命令（續） • show interfaces命令：顯示設備上所有介面的統計資料 • show version命令：顯示目前所載入之軟體的版本，以及硬體及設備的相關資訊

  48. IOS組態模式 • 主要的組態模式，稱之為全域組態 • 所變更的組態將會影響到整體設備的運作 • 以下命令可以將設備從特權EXEC模式帶進全域組態模式，並允許從一部終端機鍵入組態命令 • 在執行命令後，提示字元將顯示路由器是位在全域模式下

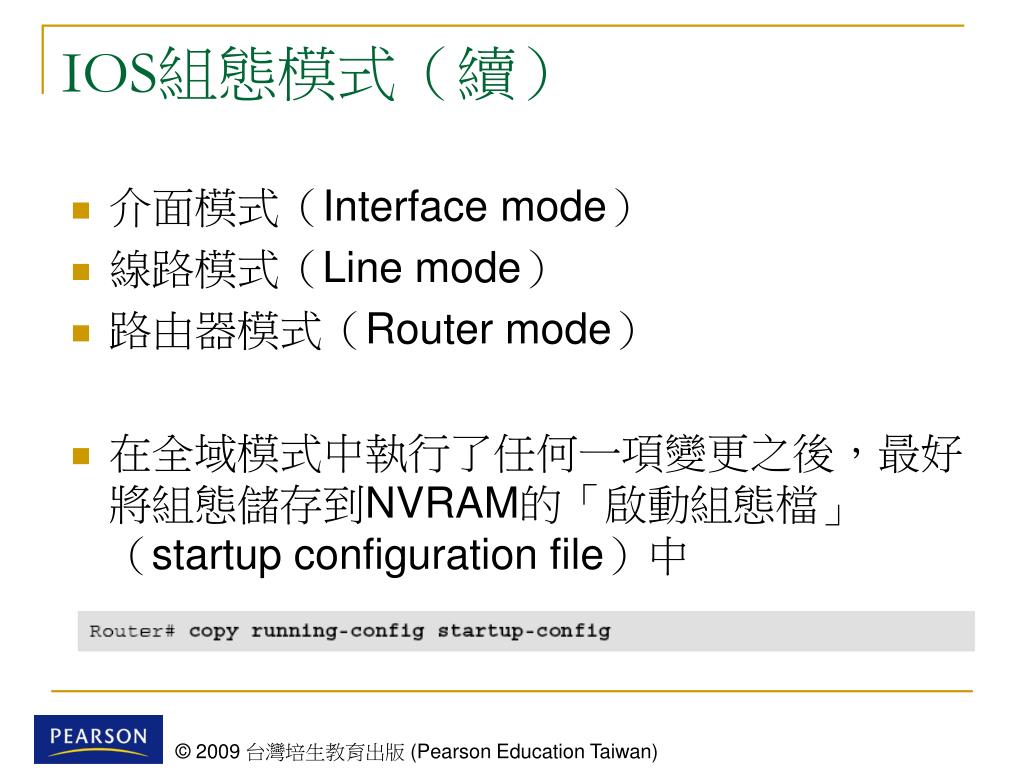

  49. IOS組態模式（續） • 介面模式（Interface mode） • 線路模式（Line mode） • 路由器模式（Router mode） • 在全域模式中執行了任何一項變更之後，最好將組態儲存到NVRAM的「啟動組態檔」（startup configuration file）中

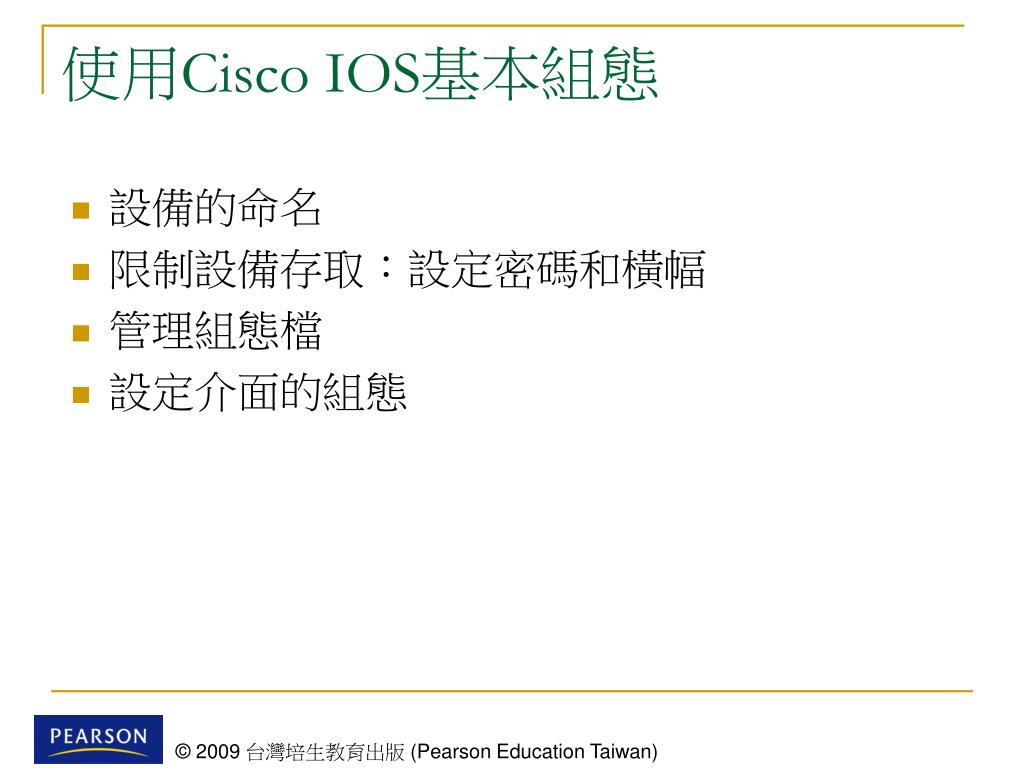

  50. 使用Cisco IOS基本組態 • 設備的命名 • 限制設備存取：設定密碼和橫幅 • 管理組態檔 • 設定介面的組態
