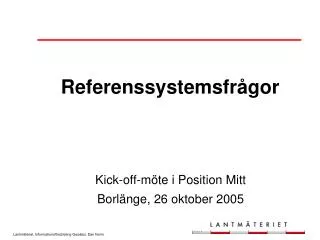

  1. Referenssystemsfrågor Kick-off-möte i Position MittBorlänge, 26 oktober 2005

  2. Dan Norin • Lantmäteriet, Informations-försörjning Geodesi, 801 82 Gävle • Tfn: 026-63 37 45 • Fax: 026-61 06 76 • dan.norin@lm.se • www.lantmateriet.se • www.swepos.com

  3. Geodetiskt referens-system • Fastlagda lägen för stabilt markerade punkter i ett referensnät används för att definiera ett referenssystem (t.ex. SWEREF 99) • En referensellipsoid används

  4. ITRS ITRF 2004 ETRS 89 SWEREF 99 Referenssystem för GPS • Globalt • I Europa • I Sverige

  5. Z P Y X Z P h latitud Y X longitud Koordinatredovisning • Läget i ett referenssystem kan redovisas i flera olika koordi-natsystem • Geodetiska koordinater (, , h) • Geocentriska cartesiska koordinater (X, Y, Z) • Plana koordinater i en kartprojektion (x, y)

  6. Kartprojektion Transformation SWEREF 99 Geodetiska koordinater φ, λ och h SWEREF 99 Plana koordinater x och y

  7. Projektioner av SWEREF 99 • SWEREF 99 TM • Nationellt • Medelmeridian 15° • Skalreduktionsfaktor 0,9996 • y-tillägg 500 km • SWEREF 99 GG MM • Lokalt • 12 olika medelmeridianer • Ingen skalreduktion • y-tillägg 150 km

  8. Transformation i flera steg SWEREF 99 Geodetiska koordinater φ, λ och h Kartprojektion Diverse samband SWEREF 99 Plana koordinater x och y Transformation Kommunalt system x och y RT 90 x och y

  9. Transformation i flera steg SWEREF 99 Geodetiska koordinater φ, λ och h Direktsamband Kartprojektion Diverse samband Nationellt samband RIX 95- samband Kommunalt system x och y RT 90 x och y SWEREF 99 Plana koordinater x och y Transformation

  10. RIX 95 • Förtätning och GPS-anpassning av riksnätet i plan • Nybestämning i SWEREF 99 • Många kända i RT 90 och/eller kommunens system • Produktionsplan:

  11. Transformationssam-band från RIX 95

  12. RIX 95-samband Från: Swepos Driften Skickat: den 12 oktober 2005 07:31 Till: 'Anna Sjörs (anna.sjors@hagfors.se)'; 'Anne Hellström (anne.hellstrom@forshaga.se)'; 'Annika Nilsson (annika.nilsson@storfors.se)'; 'Arne Jonsson (arne.jonsson@malung.se)'; 'Bengt Lagerkvist (bengt.lagerkvist@gagnef.se)'; 'Bygg och Miljö Ockelbo (bygg&miljo@ockelbo.se)'; 'Caroline Nowak (caroline.nowak@bengtsfors.se)'; 'Erik Malm (erik.malm@karlstad.se)'; 'Eva Karlsson (eva.m.karlsson@dalsed.se)'; 'Filippa Christiansen (filippa.christiansen@hammaro.se)'; 'Gary Lyckell (gary.lyckell@stromstad.se)'; 'Sälg Håkan (hakan.salg@gavle.se)'; 'Hans Kronberg (hans.kronberg@mora.se)'; 'Hans Schönning (hans.schonning@grums.se)'; 'Helena Assis (helena.assis@ljusdal.se)'; 'Henrik Ohlsson (henrik.ohlsson@eda.se)'; 'Inge Pettersson (inge.pettersson@kommun.bollnas.se)'; 'Jan Wikner (jan.wikner@arvika.se)'; 'Jens Ramquist (jens.ramquist@hofors.se)'; 'jerker.blomqvist@herjedalen.se'; 'Kenneth Wikman (kenneth.wikman@borlange.se)'; 'Kristina Mellberg (kristina.mellberg@kommun.sater.se)'; 'Lars-Håkan Andersson (lars.hakan.andersson@ludvika.se)'; 'Leif Kratz (leif.kratz@rattvik.se)'; 'Danielsson Lena (lena.danielsson@vansbro.se)'; 'Lennart Pewe (lennart.pewe@torsby.se)'; 'Magnus Jansson (magnus.jansson@smedjebacken.se)'; 'Åslund Margaretha (margaretha.aslund@leksand.se)'; 'Maya Olsson (maya.olsson@ockelbo.se)'; 'Michael Björklund (michael.bjorklund@filipstad.se)'; 'Patrik Uhras (patrik.uhras@ovanaker.se)'; 'Pontus Karlsson (pontus.karlsson@amal.se)'; 'Renee Olsåker (renee.olsaker@mellerud.se)'; 'Robert Brook (robert.brook@sandviken.se)'; 'Rolf Lundholm (rolf.lundholm@tanum.se)'; 'Ronald Sundhäll (ronald.sundhall@filipstad.se)'; 'Rony Bäckström (rony.backstrom@orsa.se)'; 'Rune Johansson (rune.johansson@adm.falun.se)'; 'Sten-Olof Johansson (soj@saffle.se)'; 'Solveig Strand (solveig.strand@alvdalen.se)'; 'Torbjörn Karlsson (torbjorn.karlsson@munkfors.se)'; 'Torbjörn Larsson (torbjorn.larsson@hedemora.se)'; 'Tord Ohlsson (tord.ohlsson@kil.se)'; 'Ulf Lademyr (ulf.lademyr@avesta.se)'; 'Yvonne Landberg (yvonne.landberg@arjang.se)' Ämne: Transformationssamband till kommunerna i Position-Mitt Här kommer en uppmaning till alla kommuner som kommer att delta i projektet Position-Mitt att skicka in koordinater i det lokala koordinatsystemet för alla RIX-95 punkterna så snart som möjligt för att det skall kunna finnas transformationsparametrar klara till uppstartsdagarna i december. De koordinater som efterfrågas är på: * de kommunala punkter som ingår i RIX 95 nätet * på de beställningspunkter som kommunen har beställt i samband med RIX 95 Bengt Andersson (tel. 026-63 37 36) som jobbar med transformationssamband på Lantmäteriets geodesienhet tar emot detta. bengt.g.andersson@lm.se ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ SWEPOS-driften SWEPOS Control Centre Telefon: 026-63 37 53 Tel: +46 26 633753 E-post: swepos@lm.se E-mail: swepos@lm.se Fax: 026-65 42 75 Fax: +46 26 654275 Lantmäteriverket National Land Survey of Sweden I-divisionen - Geodesi Information Services - Geodesy 801 82 Gävle SE-801 82 Gavle SWEDEN • Koordinater i det kommunala/ lokala systemet behövs snarast • E-post utskickat 12 oktober • Kontaktperson: Bengt Andersson • Tfn: 026-63 37 36 • E-post: bengt.g.andersson@lm.se • Resultatredovisning • Transformationsparametrar, kvali-tetsmått m.m. • Publiceras på www.lantmateriet.se

  13. RIX 95-samband • Antal passpunkter • Kommun med för få punkter? • Vissa kommuner har begärt beställningspunkter • Preliminära samband i norr • Alternativ vid inpassningen Bild från Uppsala kommun

  14. Alternativ vid inpass-ningen

  15. Mätning i inhomogena koordinatsystem med nätverks-RTK • Lokal inpassning • Kompletterande mätning för kartläggning av deforma-tionerna • Restfelsmodell • Att använda som deformationsmodell • Att använda som korrektionsmodell Bild från Borås kommun

  16. Lagring/redovisning av GPS-mätningar • Transformation till annat system • Vid ett ev. framtida referens-systembyte till SWEREF 99 • Återföring av mätningarna till SWEREF 99 • Dokumentation av transformations-vägen • Även lagring av SWEREF 99-koordinaterna

  17. RH 2000 • Tredje riksavvägningen • 1979-2003 • Höjder beräknas under arbetet i RHB 70 • Nollnivå: Normaal Amsterdam Peil • Höjdvärden: normalhöjder • Epok: 2000 • Motoriserad avvägning • Medelfel = ca 1 mm/km

  18. Motoriserad avväg-ning

  19. Jordyta H h Geoid N Ellipsoid Höjdomvandling vid GPS H=h-N

  20. Transformation i flera steg Geoidmodell Direktsamband Kartprojektion Diverse samband Nationellt samband RIX 95- samband SWEN 05LR SWEN 01L Kommunalt system x och y RT 90 x och y SWEREF 99 Plana koordinater x och y Transformation SWEREF 99 Geodetiska koordinater φ, λ och h RH 2000 Höjder H RH 70 Höjder H

  21. Höjdomvandling mellan SWEREF 99 och RH 2000 • Geoidmodellen SWEN 05LR • Noggrannhet () i mätningen i SWEREF 99 (h): 20-25 mm • Noggrannhet () i SWEN 05LR (N): 15-20 mm • Totalt (): ~30 (25-32) mm

  22. Testmätningar med nätverks-RTK • Specificerad mätmetodik • Ungefärliga avvikelser från känd position i SWEREF 99 • Plan 68 %: 15 mm • Plan 95 %: 30 mm • Höjd 68 %: 20-25 mm • Höjd 95 %: 45 mm

  23. Exempel: Nykö-pings kommun

  24. Införande avRH 2000 • Flertal kommuner jobbar med införande av RH 2000

  25. Frågor? Tack för uppmärksamheten! ReferenssystemsfrågorDan Norin Kick-off-möte i Position MittBorlänge, 26 oktober 2005 Bild från GeoForum av NGO/Statens Kartverk
