  1. Les réseaux

  2. Programme STG : • 3.3 Communication et réseaux informatiques • 3.3.1 Principes de la communication en réseau • Notion de réseau, • Architecture réseau, • Accès aux ressources. • 3.3.2 Spécificités de la communication électronique : • Spécificités liées à la sécurité et à la confidentialité des communications (Sécurisation, protection, droits d’accès)

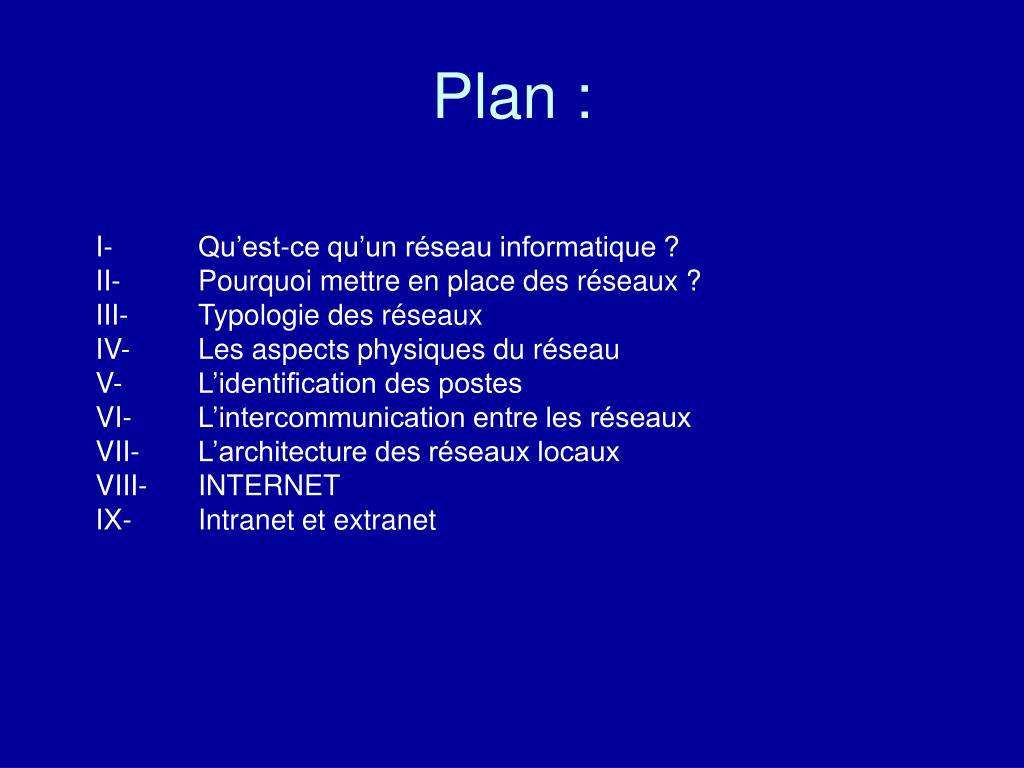

  3. Plan : I- Qu’est-ce qu’un réseau informatique ? II- Pourquoi mettre en place des réseaux ? III- Typologie des réseaux IV- Les aspects physiques du réseau V- L’identification des postes VI- L’intercommunication entre les réseaux VII- L’architecture des réseaux locaux VIII- INTERNET IX- Intranet et extranet

  4. I- Qu’est ce qu’un réseau informatique ? • Un ensemble d’ordinateurs et de périphériques (imprimantes, tour de cédéroms…) • Capables de communiquer entre eux.

  5. II- Pourquoi créer un réseau ?

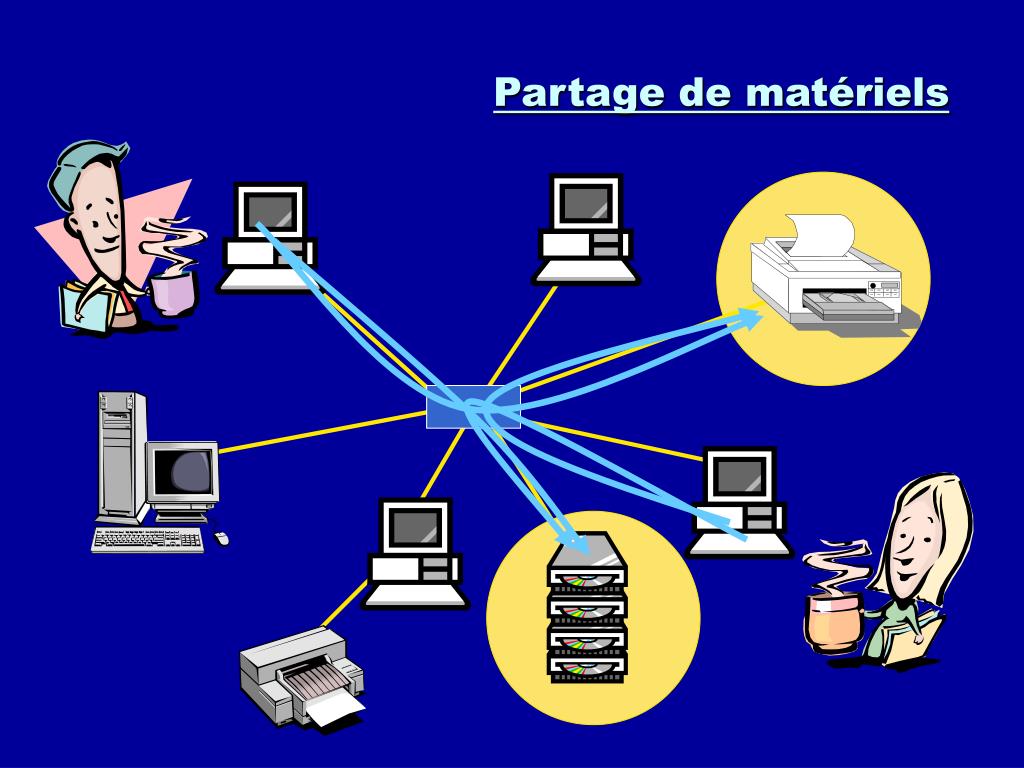

  6. Partage de matériels

  7. Partage de dossiers Espace commun

  8. Espace personnel

  9. Service « client-serveur » Page web LIEN Page web LIEN Serveurweb en intranet

  10. Service « client-serveur » Serveur de courrier

  11. Internet Routeur Serveur Partager l’accès à Internet Le réseau permet de partager l’accès à Internet !

  12. Le réseau permet de • Partager des matériels • Imprimantes, • Lecteurs de cédérom, • Disques durs. • Partager des fichiers • Programmes, • Données.

  13. Le réseau permet aussi de • Proposer des services • Web, • Messagerie, • etc. • Partager l’accès Internet

  14. III- Une typologie • Les réseaux locaux • Les réseaux étendus

  15. Réseau étendu WAN Le réseau local • Géographiquementlimité • Dans une enceinte privée • Utilise une organisation privée • Fonctionne à haute vitesse Réseaux locaux Réseau local administratif du site Station Serveur Station Concentrateur Routeur Station Commutateur Server Computer Computer Hub Réseau service production Computer

  16. Le réseau étendu • Au-delà d’un réseau local • Utilise les compétences des opérateurs de télécommunication (France telecom par exemple).

  17. IV- Les aspects physiques du réseau • Les composants • La topographie • Les matériels d’interconnexion

  18. Les composants d’un réseau local • Le noeud • La carte réseau • La connectique

  19. Le nœud • Il est de plus en plus diversifié. • Il s'agit • d’ordinateurs, • de périphériques, • de routeur, • etc.

  20. La carte réseau • Une carte par nœud. • Modifie et amplifie les signaux pour traverser le câblage du réseau. • Souvent de type Ethernet. • Une adresse MAC(Medium Access Control) donnée par le fabricant unique.

  21. La carte réseau • La carte joue le rôle de l'agent de circulation en contrôlant l'accès au câble commun. • Des connecteurs pour brancher un câble. • Le débit peut-être plus ou moins important. • Il est mesuré en Mb/s ou en Gb/s.

  22. Le câblage • Le câble est souvent appelé Média. • Il est composé de fils de métal ou de fibres de verre. • Il relie entre eux tous les nœuds du réseau. • Il ne peut à un instant donné transporter les signaux que d'une seule carte d'interface.

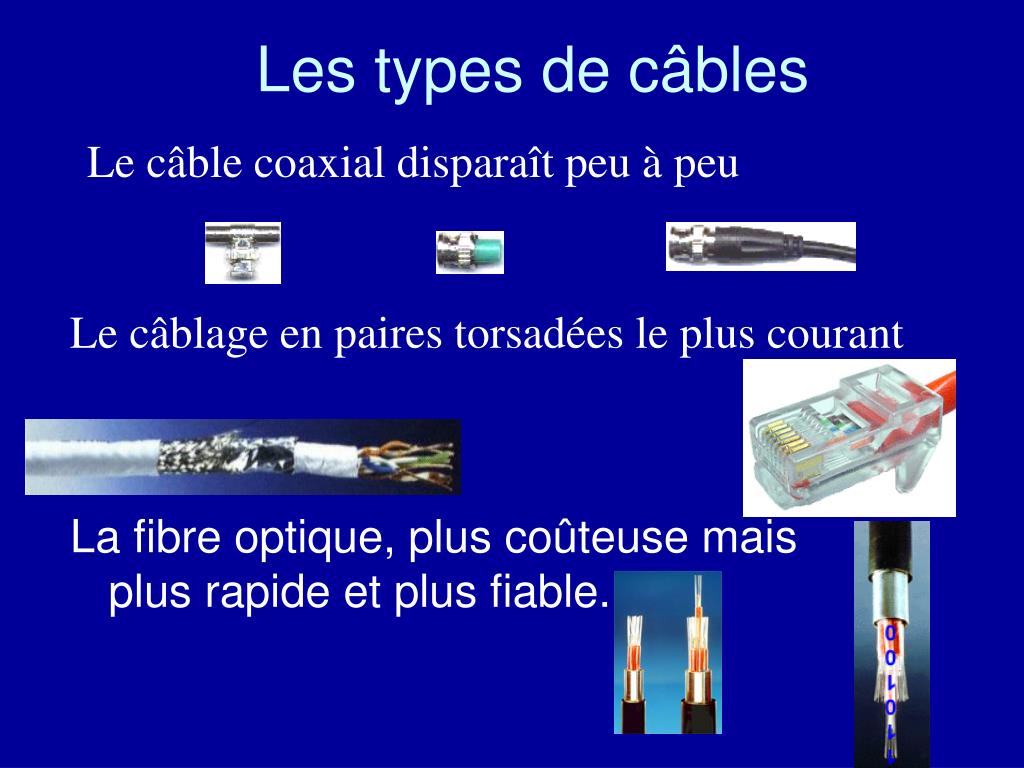

  23. Les types de câbles Le câble coaxial disparaît peu à peu La fibre optique, plus coûteuse mais plus rapide et plus fiable. Le câblage en paires torsadées le plus courant

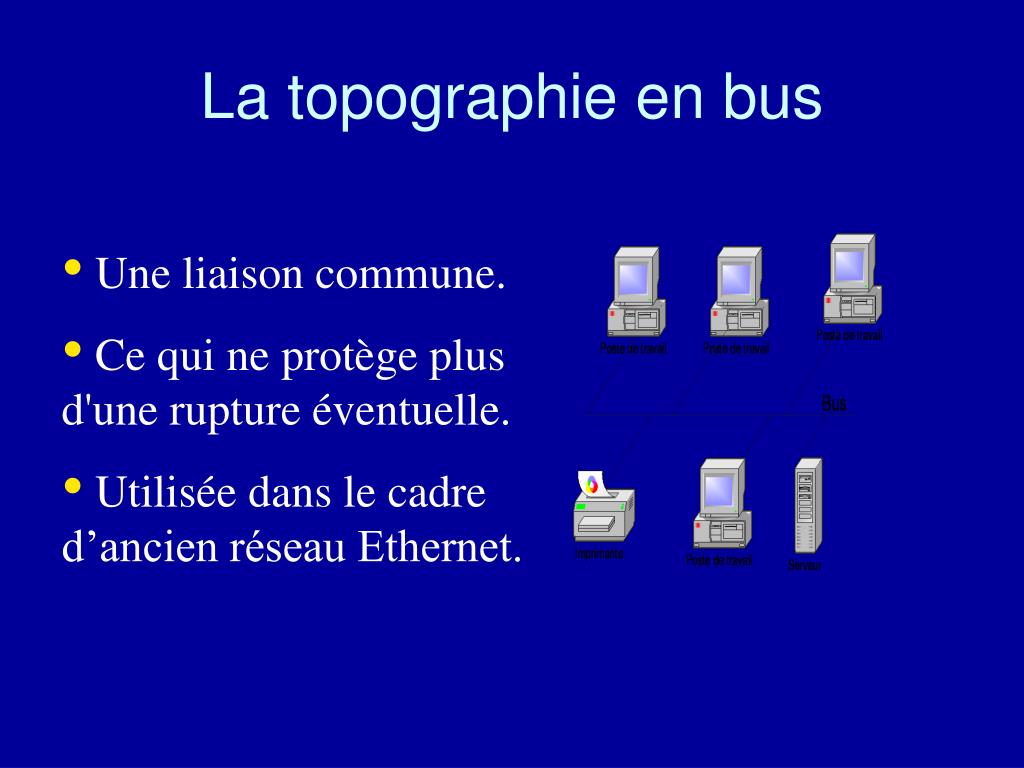

  24. La topographie en bus • Une liaison commune. • Ce qui ne protège plus d'une rupture éventuelle. • Utilisée dans le cadre d’ancien réseau Ethernet.

  25. La topographie en étoile • Le nœud central communique avec tous les autres. • Pas d’échange entre les postes • Système centralisé. • Simplicité de gestion. • Très utilisé dans les réseaux Ethernet.

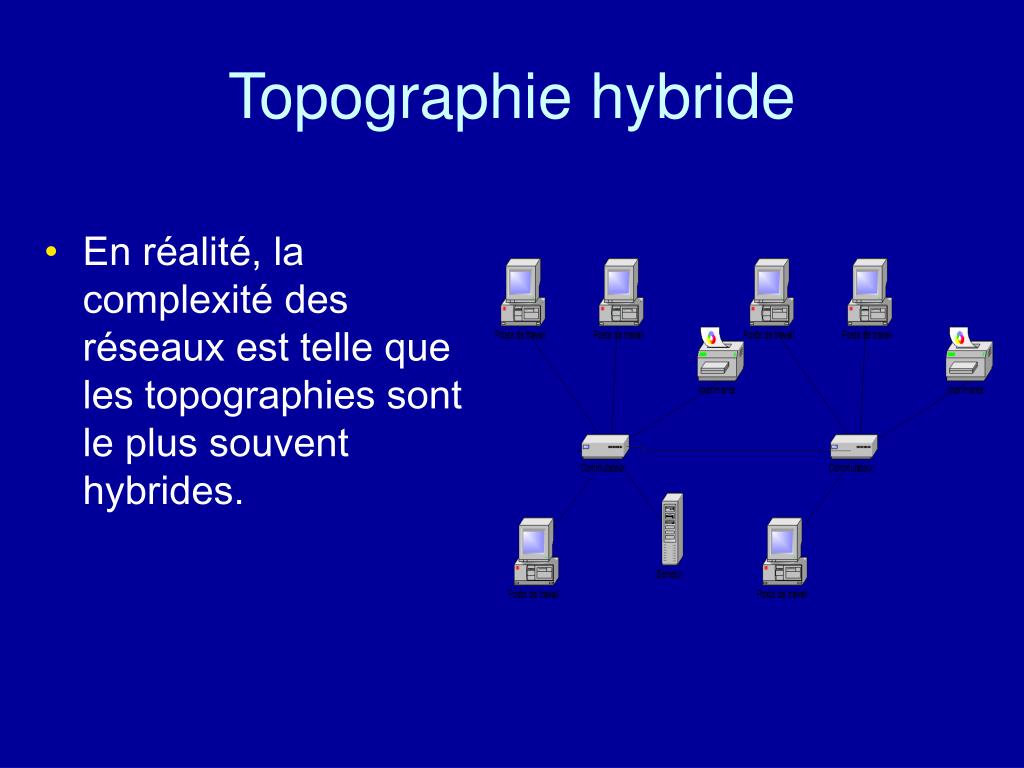

  26. Topographie hybride • En réalité, la complexité des réseaux est telle que les topographies sont le plus souvent hybrides.

  27. Commutateur Commutateur Commutateur Topologie en bus d’étoiles Épine dorsale

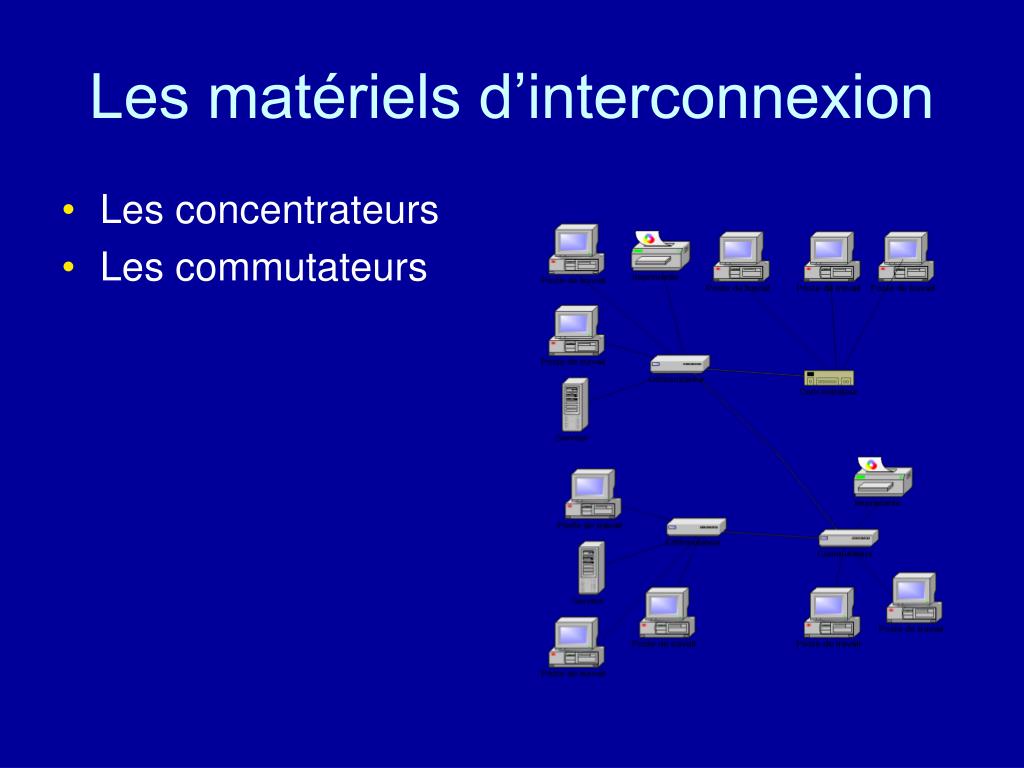

  28. Les matériels d’interconnexion • Les concentrateurs • Les commutateurs

  29. Le concentrateur • Appelé aussi hub. • Doté de plusieurs ports, il relie plusieurs postes pour constituer une étoile. • Il régénère les signaux. • Ils peuvent être disposés en chaîne.

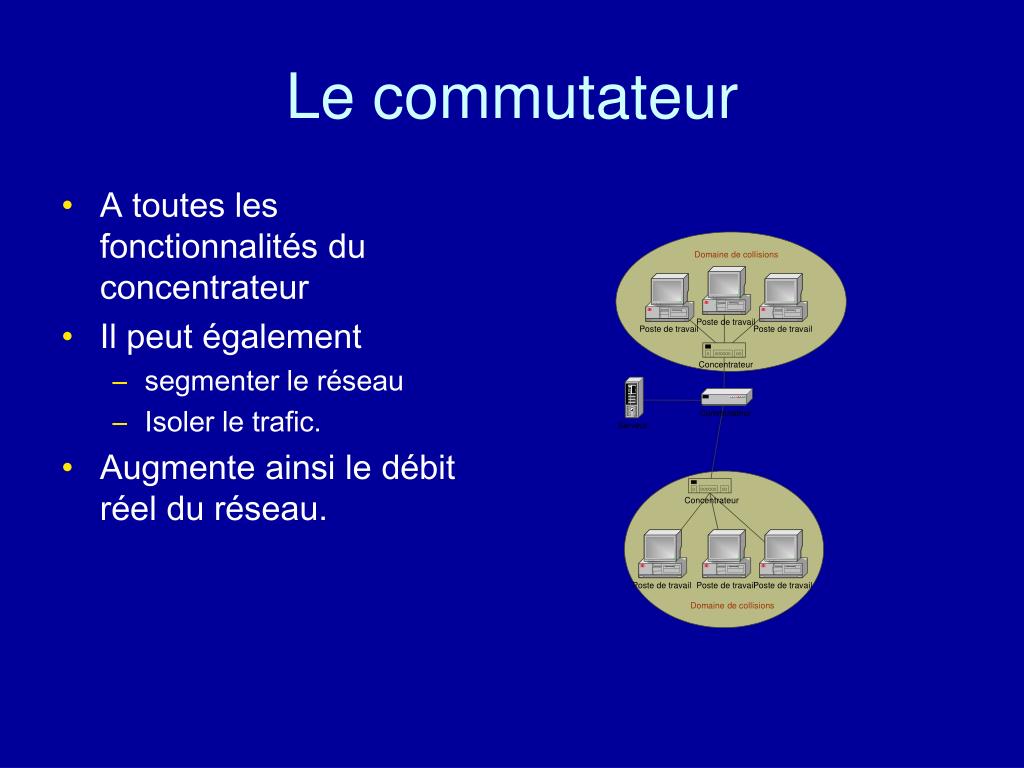

  30. Poste de travail Poste de travail Concentrateur Poste de travail Poste de travail Le commutateur • A toutes les fonctionnalités du concentrateur • Il peut également • segmenter le réseau • Isoler le trafic. • Augmente ainsi le débit réel du réseau. Domaine de collisions Poste de travail Concentrateur Commutateur Serveur Poste de travail Domaine de collisions

  31. ? ? ? ? ? ? ? V- Identification des ordinateurssur le réseau

  32. Identification des ordinateurs • Adresse MAC (Medium Access Control) de la carte réseau • 00-04-75-8C-28-C3 • Adresse IP (protocole IP) • 192.168.1.10 • Nom d’hôte (Internet) • serveur.stage.priv • Nom NETBIOS (Windows) • SERVEUR

  33. Adresse logique IP • Adressage des ordinateurs • 4 nombres allant de 0 à 255 séparés par 3 points • exemple : • 193.55.33.45 • Tous les ordinateurs connectés à Internet ont une adresse IP (même provisoire pour des connexions par modem)

  34. 193.55.100.1 193.55.100.2 193.55.103.4 193.55.200.5 193.55.200.3

  35. Format de l’adresse IP • 4 nombres correspondant à 2 parties • Numéro du réseau(network ID=identifie le réseau) • Numéro de la station(host ID=identifie une machine sur ce réseau) • Masque de sous-réseau permet de distinguer le numéro du réseau et le numéro de l’hôte.

  36. Si le masque est 255.255.0.0 : Toutes les stations appartiennent au même réseau 193.55.100.1 193.55.100.2 193.55.103.4 193.55.200.5 193.55.200.3

  37. Si le masque est 255.255.255.0 : Nous avons 3 réseaux distincts 193.55.100.1 193.55.100.2 193.55.103.4 193.55.200.5 193.55.200.3

  38. Adresse : 193.55.33.45 Masque de sous-réseau : 255.255.0.0 Numéro de la station Numéro du réseau Adresse IP

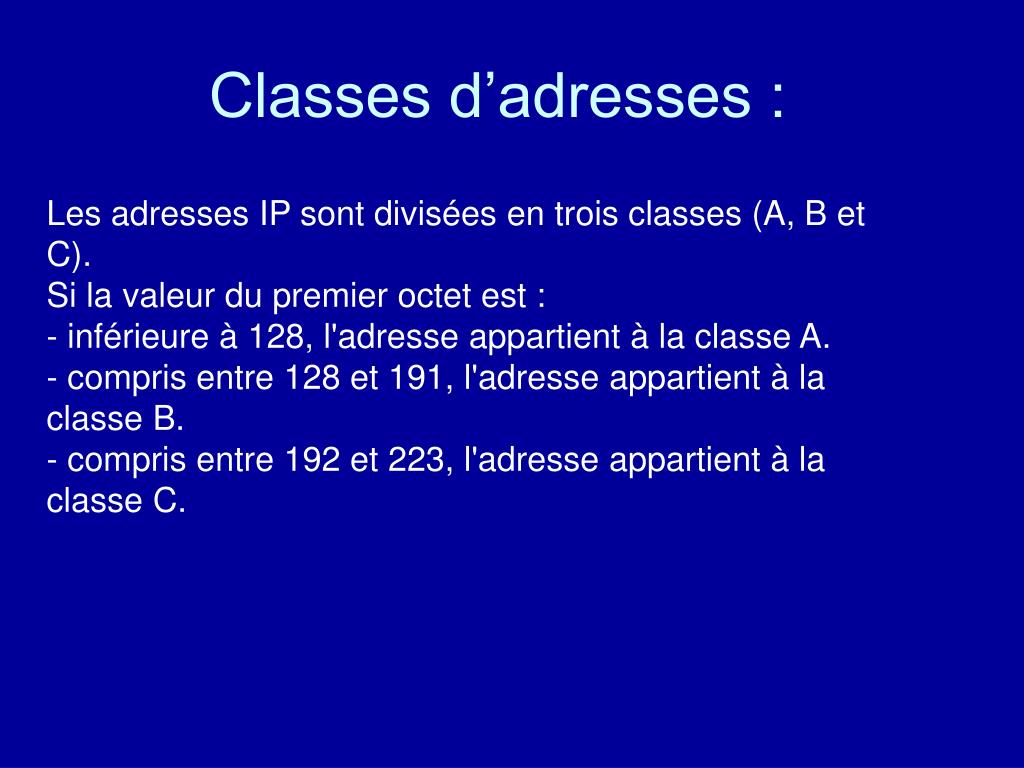

  39. Classes d’adresses : Les adresses IP sont divisées en trois classes (A, B et C).Si la valeur du premier octet est :- inférieure à 128, l'adresse appartient à la classe A.- compris entre 128 et 191, l'adresse appartient à la classe B.- compris entre 192 et 223, l'adresse appartient à la classe C.

  40. Adresse IP • Exemple d’adresse IP pour différentes classes

  41. Politique d’adressage • L'adresse IP de chaque machine est gérée par l'administrateur réseau. • Il existe deux possibilités pour faire cela :- fixer une valeur à chacun des postes - utiliser un serveur d'adresses IP (DHCP) • Des protocoles (ARP et RARP) vont ensuite convertir l’adresse logique (IP) en adresse physique (MAC) et réciproquement

  42. VI- L’intercommunication entre les réseaux La notion de routage

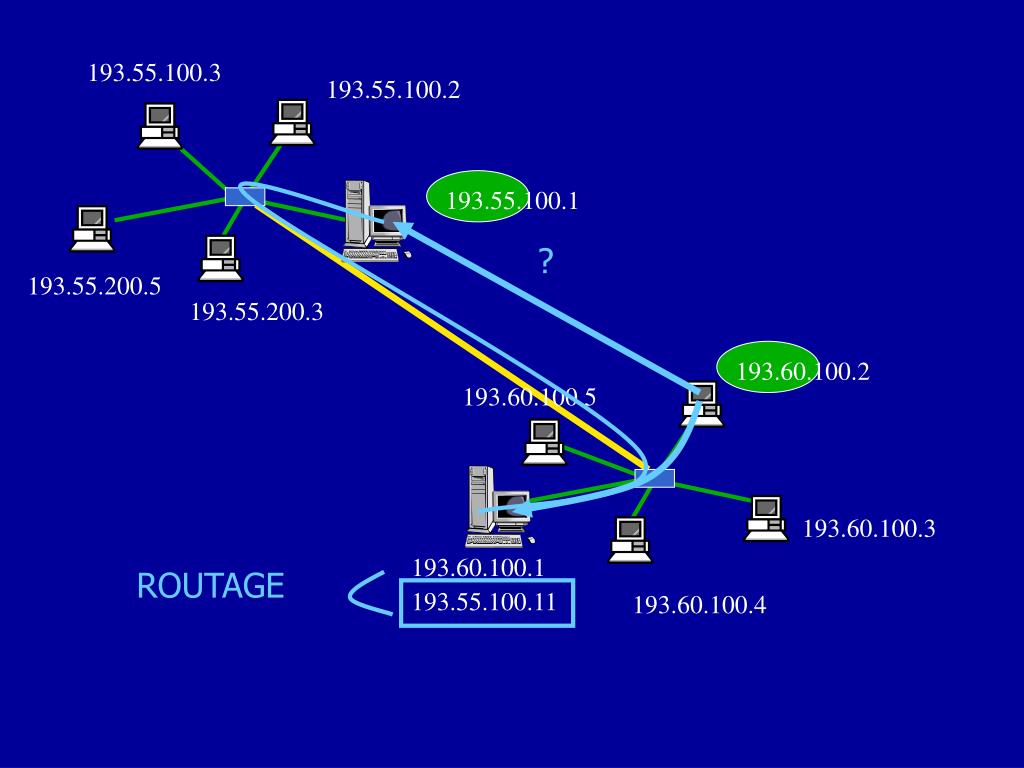

  43. ? 193.55.100.3 193.55.100.2 193.55.100.1 193.55.200.5 193.55.200.3 193.60.100.2 193.60.100.5 193.60.100.3 193.60.100.1 ROUTAGE 193.55.100.11 193.60.100.4

  44. 193.55.100.100 193.60.100.100 193.55.100.3 193.55.100.2 193.55.100.1 193.55.200.5 193.55.200.3 193.60.100.5 Routeur(passerelle) 193.60.100.2 193.60.100.3 193.60.100.1 193.60.100.4

  45. Le routeur • Relie des réseaux de toutes natures : • des architectures différentes. • Des réseaux logiques différents. • Le routeur comporte au moins 2 cartes réseau.

  46. VII- Architecture des réseaux locaux • Réseau poste à poste : tous les ordinateurs peuvent être successivement ou/et simultanément serveur ou client : les ressources sont gérées individuellement. • Réseau avec serveur dédié : un seul ordinateur partage et gère toutes les ressources du réseau : l’administration est centralisée.

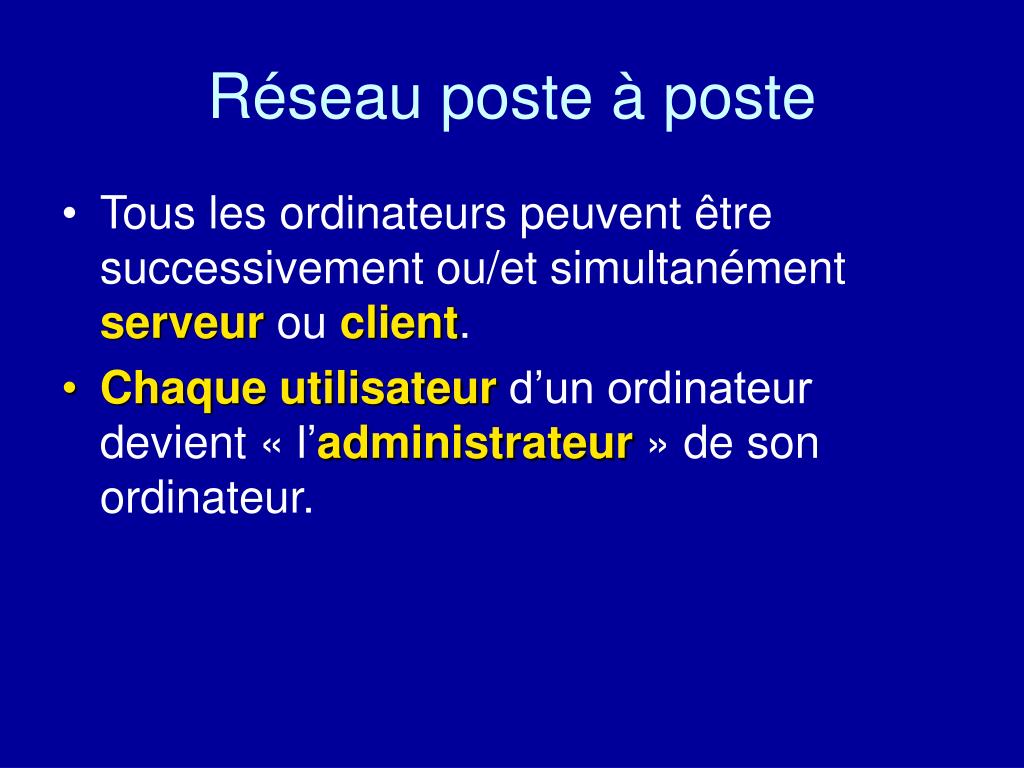

  47. Réseau poste à poste • Tous les ordinateurs peuvent être successivement ou/et simultanément serveur ou client. • Chaque utilisateur d’un ordinateur devient « l’administrateur » de son ordinateur.

  48. Réseau poste à poste CLIENT CLIENT SERVEUR CLIENT CLIENT

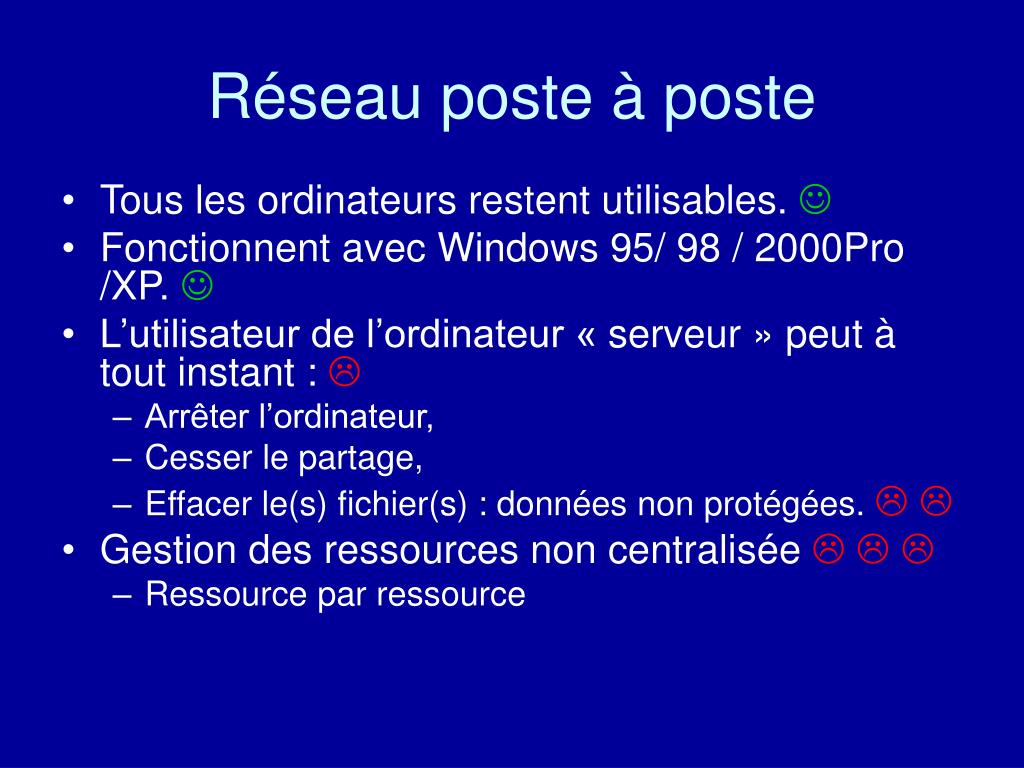

  49. Réseau poste à poste • Tous les ordinateurs restent utilisables.  • Fonctionnent avec Windows 95/ 98 / 2000Pro /XP.  • L’utilisateur de l’ordinateur « serveur » peut à tout instant :  • Arrêter l’ordinateur, • Cesser le partage, • Effacer le(s) fichier(s) : données non protégées.   • Gestion des ressources non centralisée    • Ressource par ressource

  50. Réseau poste à poste CLIENT CLIENT SERVEUR CLIENT CLIENT SERVEUR CLIENT
