ТИПОГРАФИКА

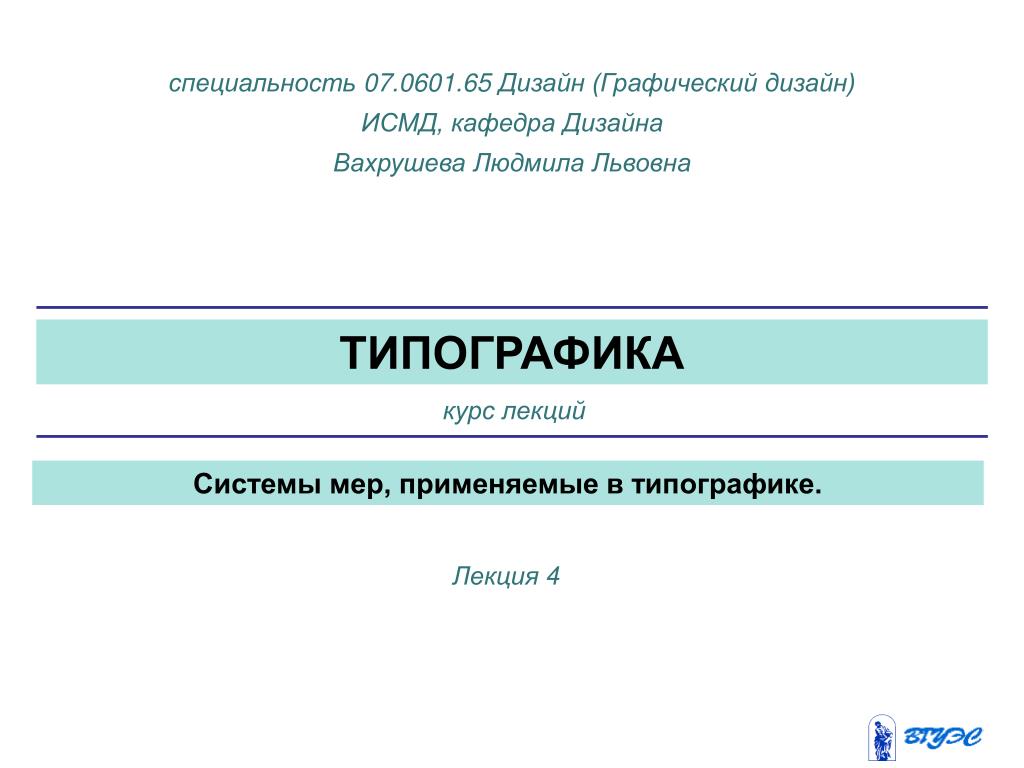

1. специальность 07.0601.65 Дизайн (Графический дизайн) ИСМД, кафедра Дизайна Вахрушева Людмила Львовна ТИПОГРАФИКА курс лекций Системы мер, применяемые в типографике. Лекция 4

2. План лекции • Типометрическая система Дидо: пункт (0,376 мм); цицеро (12 пунктов, 4,5 мм); квадрат (48 пунктов, 18 мм). • Англо-американская типометрическая система: поинт (0,351 мм); пика (12 поинтов, 4,2 мм); дюйм (72 поинта, 25,4 мм). • Единицы измерения авторского оригинала в печатной продукции: авторский и учетно-издательский листы. Физический и условный печатный листы. • Другие единицы измерения издания: тираж, экземпляр, тетрадь, страница. Форматы периодических изданий. • Установление форматов полос в газетах и журналах. Размер, количество текстовых колонок в изданиях разных типов и форматов. 2

3. Требования к знаниям, умениям и навыкам Студенты должны 1. знатьсистемы мер, применяемые в полиграфии и уметь их применять на практике. 2. получить представление о единицах измерения оригинала в печатной продукции. 3. Понимать принципы создания и расчета форматов полос в газетах и журналах. 3

4. ПОЛИГРАФИЧЕСКАЯ СИСТЕМА Она была разработана в пору развития наборного дела до официального принятия метрической системы. Во Франции издавна бытовала система мер, в основе которой лежал королевский фунт. В футе – 12 дюймов, в дюйм -1 2 линий. Парижский словолитчик Пьер Симон Фурнье разработал типографскую систему мер, положив в ее основу одну шестую линии - типографский пункт. Эта система с небольшими поправками, внесенными в 1785 г. французским типографом Фирменом Дидо, и поныне применяется почти во всем мире и называется типографской или системой Дидо. Французский дюйм равен 27,077мм, 1/72 французского дюйма состовляет типографский пункт (п), равный 0.376065 мм или прилблизительно 0,376 мм. Более крупные единицы этой системы: 1 цицеро=12п: Ѕ квадрата=2 цицеро или 24 п.: 1 квадрат(кв)=4 цицеро=48п. 4

5. ТИПОГРАФСКАЯ СИСТЕМА Она применяется в издательствах и типографиях наряду с метрической. Так форматы изданий, размер печатного листа, поля на странице измеряются в метрической системе, а размер наборной полосы, размеры клише или окон для расположения иллюстраций и дополнительного текста на полосе - в квадратах: формат набора - в квадратах или цицеро, кегль шрифта - в пунктах или квадратах, а ширина букв - в миллиметрах. Для измерений в типографской системе используется линейка-строкомер, на лицевой стороне которой указаны размеры в типографской и метрической системах, хотя точного соотношения и нет, так как метрическая система - десятичная, а типографская - двенадцатиричная. В 1 мм содержится 2,66 п: 1 квадрат(кв) равен 18,051 мм, или приблизительно 18 мм. 5

6. АНГЛО-АМЕРИКАНСКАЯ ТИПОМЕТРИЧЕСКАЯ СИСТЕМА, ПАЙКА (ANGLO-AMERICAN POINTS) Типометрическая система, применяемая в Америке и Великобритании. Предложена в 1879 г. Нельсоном Хоуксом (Nelson Hawks). В этой системе основные единицы измерения пункт (Point), равный 0,35146 мм (приблизительно 1/72 английского дюйма), и пайка (Pica), равная 12 пунктам. В 80-х гг. ХХ в. фирма Adobe скорректировала величину пункта, сделав его равным точно 1/72 английского дюйма или 0,35278 мм. Компьютерные программы набора и верстки по умолчанию используют англо-американскую систему и пункт Adobe. Таким образом, фактически они стали мировым стандартом в Типографике. 6

7. АВТОРСКИЙ ЛИСТ Единица измерения объема литературного или любого другого произведения, принятая  для учета труда авторов, переводчиков, редакторов, корректоров и др., равная  (в России) 40 тыс. печатных знаков, 700 строкам стихотворного текста или 3000  см2 иллюстративного материала. Объем авторского листа принято считать  равным 22 страницам машинописного текста на русском языке при условии емкости  страницы 1800 знаков. Печатными знаками считаются буквы, знаки препинания,  цифры, различные символы, а также пробельные расстояния между словами. В случаях  компьютерного набора текста объем в авторских листах определяется самой программой  при соблюдении определенных условий оформления оригинала. 7

8. УЧЕТНО-ИЗДАТЕЛЬСКИЙ ЛИСТ Единица измерения объема издания, количественно равная авторскому листу,  то есть 40 тыс. печатных знаков, или 700 строкам стихотворного текста, или  3000 см2 иллюстрационного материала, но в отличие от  авторского листа включает объемы собственно литературного иллюстративного  произведения, титульных данных, оглавления, редакционного предисловия, посвящения,  эпиграфов, комментариев, аннотаций и др. 8

9. ФОРМАТ ПЕЧАТНОГО ИЗДАНИЯ – это размеры (длина и ширина) страницы издания, или часть исходного размера бумаги, используемой для печати, в границах которой размещается газетный орнамент полосы. Формат издания зависит от формата бумаги, то есть размеров (длины и ширины) бумажного листа (флатовая бумага) или ширины рулонной (ролевой) бумаги, выраженной в сантиметрах. От формата газеты (размеров ее страницы) зависит формат полосы. Газетная полоса – оттиск на бумаге сверстанных материалов газетной страницы – всегда меньше страницы и составляет, как правило, 4/5 ее площади. 9

10. Страниц, состоящих из текстовых колонок, в номере может быть 2, 4, 6, 8, 12, 16, 24, 32, 64, 128. Оптимальная ширина текстовой колонки, наиболее удобочитаемая длина строки – 2,5 – 4 квадрата (45 и 72 мм). Колонки используются для организации текста и иллюстраций на странице и представляют собой важнейший элемент модульной структуры. Объемизмеряется в строках и знаках: А2 – 1440 строк, или 40 320 знаков; А3 – 756 строк, или 18900 петитных знаков. Поскольку традиционно объем газеты считался в страницах, в полиграфическом производстве объем газеты указывают в печатных листах, приведенных к формату двух полос формата А2. Так 4 страницы газеты формата А3 – это 2 печатных листа, 4 страницы газеты формата А3 – 1 печатный лист. 10

11. Вопросы для самопроверки 1. На чем основана типометрическая система Дидо? 2. Что представляет собой строкомер? 3. Какая типометрическая система применяется в России? 4. В чем отличие авторского и учетно-издательского листа? физического и условного печатного листа? 5. Как задаются форматы полос в газетах и журналах? 11

12. Рекомендуемая литература 1. Стандарты по издательскому делу / Сост. А.А.Джиго, С.Ю.Калинин. М., 2004. 2. Кнабе, Георгий Алексеевич. Энциклопедия дизайнера печатной продукции / Г. А. Кнабе. - М. : Вильямс, 2006. - 736 с. : ил. - (Профессиональная работа). 3. 1000 способов шрифтового дизайна [Текст] : шрифты, достигшие совершенства. : пер. с англ. / Wilson Harvey/ Loewy; дизайн P. Burgess, B. Wood. - М. : РИП-Холдинг, 2005. - 297, [30] c. : ил. - Пер. изд.: Rockport Publishers, Inc., U.S., 2005 4. Водчиц, Степан Сергеевич. Эстетика пропорций в дизайне. Система книжных пропорций [Текст] : учебное пособие для студ. вузов, обуч. по спец. 052400 Дизайн. / С. С. Водчиц. - М. : Техносфера, 2005. - 416 с. : ил.,[16цв. ил.] - (Мир дизайна). 12
